Устройство и принцип работы канального кондиционера

Расчёт воздуховодов для канального кондиционера

Чтобы правильно рассчитать воздуховоды, необходимо знать максимальную величину скорости воздухопотока в системе и объём воздуха, который проходит за единицу времени. Чем выше скорость воздуха, тем меньше размеры воздуховодов, но выше уровень шума и затраты на электроэнергию. Скорость воздуха для частных домов обычно не превышает 4 м/с, так как при больших скоростях его движение становится очень заметным. В промышленных зданиях скорость воздушного потока может достигать 8 м/с.

Кроме того, необходимо учитывать, что применять низкоскоростные воздуховоды со значительным сечением можно не всегда, так как их тяжело будет устанавливать в пространстве за потолком. Прямоугольные воздуховоды помогают уменьшить высоту этого пространства, однако быстрее и удобнее устанавливать систему из гибких, а также круглых воздуховодов.

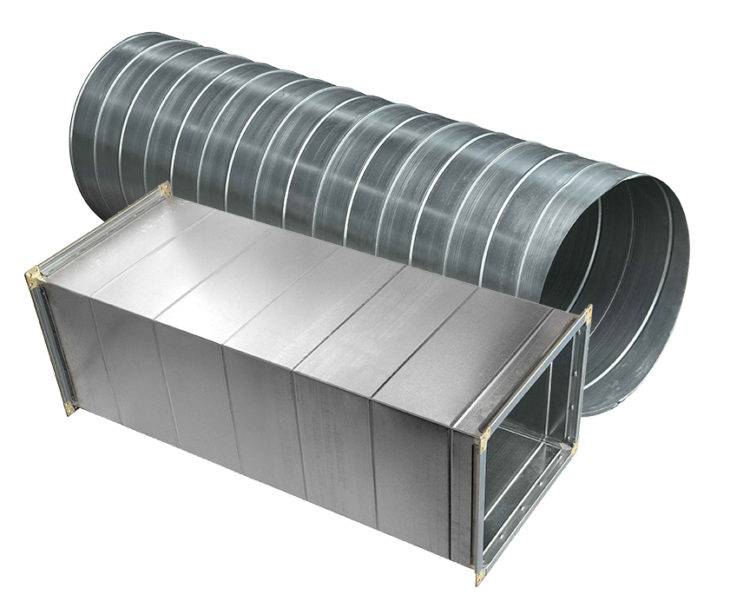

Применение прямоугольных воздуховодов позволяет уменьшить размер монтажного зазора под потолком, но круглые каналы легче и удобнее устанавливать

Вычислить площадь воздушного канала можно по формуле Sc=L*2,778/V, где:

V — скорость движения потока воздуха;
L — расход воздуха;
Sc — искомая площадь.

Планирование канальной системы кондиционирования

Нельзя недооценивать всю важность планирования канальной системы кондиционирования помещений. Любое строение по-своему уникально, поэтому в каждом индивидуальном случае подбирается своя определённая система кондиционирования

Установку канальной системы производят в помещениях со значительными площадями (торговые залы, офисы, производство) или в строениях индивидуальной постройки. Объединение нескольких систем в одну способствует извлечению выгоды из оснащения канальным оборудованием относительно маленьких помещений.

Канальные кондиционеры обычно устанавливаются в больших офисных, торговых или промышленных помещениях

Планируя канальную систему, вы должны учесть несколько характеристик:

потребляемая мощность кондиционера;
мощность на обогрев;
мощность для охлаждения;
обмен или производительность воздуха. Выражается как кратность воздухообмена за 60 минут для определённого объёма комнаты;
напор воздуха. Этот показатель критичен для крупных помещений, которые нуждаются в воздуховодных системах значительной протяжённости. Кондиционер, который даёт отличные показатели благодаря скорости воздухопотока для коротких каналов, на длинном канале не потянет массу воздуха при незначительном напоре. А это негативно отразится на эффективности работы системы;
весовые и габаритные параметры.

Планирование системы должен осуществлять профессионал, который правильно произведёт не только все нужные расчёты, но и сможет подобрать нужный вид устройства климатической системы.

Назначение и конструктивные особенности

Для начала следует пояснить, что это такое — канальный кондиционер. Этим термином принято обозначать систему оборудования для кондиционирования воздуха в помещении, базовый комплекс которой традиционно включает два элемента: внутренний и наружный, но внутренняя часть имеет принципиальные конструктивные отличия.

Наружный блок содержит компрессор, вентилятор и конденсатор. Этот элемент канальной системы кондиционирования похож на аналогичный блок сплит-системы.
Внутренняя часть состоит из дренажного насоса и системы каналов-воздуховодов, распределительных диффузоров и заборных решеток с фильтрами, благодаря которым происходит подача и забор воздуха в помещениях. Монтируется эта часть оборудования в межпотолочном пространстве, чтобы через декоративные решетки или отверстия в стенках либо потолке распространять по комнатам охлажденный воздух.

Дополнительно в оснащении данной системы могут быть фильтрующие элементы для тонкой очистки воздуха и другие режимы.

Устройство и технические моменты

Для надежной, безопасной и эффективной работы канального кондиционера во внешнем блоке имеется и вспомогательное оборудование — заправочные штуцеры, система автоматики, различного рода измерительные датчики, электронная система оповещения o нарушениях работы кондиционера. Размещается внешний блок на открытом воздухе, желательно со стороны менее доступной для солнечных лучей. Чаще его крепление производится на стене, но возможна установка на земле или в других удобных местах.
При установке необходимо учитывать технические характеристики и рекомендуемые перепады высот и расстояния между наружным и внутренним блоками. Во внутреннем блоке размещается минимум элементов холодильного контура и других элементов, исходя из того что внутренний блок устанавливается внутри помещения, где находятся люди и шум от работы такого кондиционера должен быть минимальным. Поэтому в корпусе канального внутреннего блока располагается как можно меньше элементов — это теплообменник испарителя и вентилятор, который обдувает этот теплообменник. Также в нем могут быть расположены: воздушный фильтр грубой очистки, один или несколько датчиков температуры, блок приема сигнала управления от инфракрасного пульта управления (для некоторых моделей как опция).

Внешняя часть кондиционера

Внешний блок устройства устанавливается снаружи помещения и включает следующие узлы:

Вентилятор. Его задача заключается в охлаждении конденсатора;
Конденсатор. Иными словами, это радиатор, который необходим для остужения и конденсации жидкости фреон. Воздушный поток, усваивающийся около конденсатора, подогревается, после чего выходит наружу;
Компрессор. Необходим для сжатия хладагента, а также он поддерживает его прохождение по холодильному конуру;
В современных инверторных кондиционерах имеется плата управления. Помимо нее, этот тип оборудования содержит множество других элементов электроники;
Некоторые модели оборудования, которые располагают функцией подогрева, имеют встроенный четырехходовый клапан. При работе оборудования в режиме на обогрев, клапан способен менять направление движения рабочей жидкости (фреона). В этот самый момент внутренняя и внешняя часть оборудования как бы меняются местами друг с другом и выполняют не свою работу;
Штуцерные соединения. Они предназначены для подсоединения медных трубок, которые связывают между собой внутреннюю и внешнюю части оборудования;
Фильтр, расположенный на выходе компрессора, необходим для защиты фреона и компрессора от частичек пыли и грязи, которые могут осесть в системе во время монтажных работ;
Защитная основа (или крышка), которая предназначена для защиты штуцерных соединений. Помимо того, они закрывают электрические разъемы устройства.

Моноблочные кондиционеры

Мобильные кондиционеры

Не требует специального монтажа
Повышенный уровень шума, высокая цена

Мобильный кондиционер (называемый также «напольный кондиционер») единственный тип кондиционера, который пользователь может установить самостоятельно. Для установки такого кондиционера достаточно вывести в форточку или приоткрытое окно гибкий шланг (воздуховод), по которому из кондиционера отводится горячий воздух. Учитывая, что шланг мобильного кондиционера небольшой длины (около 1 метра), при работе кондиционер должен находиться рядом с окном. Удлинять шланг не рекомендуется, так как это может нарушить тепловой режим холодильного контура. Недостатками мобильных кондиционеров являются высокий шум от компрессора, ограниченная мощность и высокая цена, сравнимая со стоимостью сплит-системы.

В некоторых моделях мобильных кондиционеров предусмотрено два воздуховода: через первый в кондиционер поступает уличный воздух, а через второй — удаляется. Это позволяет охлаждать нагревающийся радиатор (конденсатор) без использования воздуха, находящегося внутри помещения (о том, какие радиаторы есть в кондиционере и зачем они нужны, рассказывается в разделе Принцип работы кондиционера). Поясним, чем такое решение лучше традиционного варианта с одним воздуховодом. Если воздуховода для забора воздуха с улицы нет, то воздух, который отводится по единственному воздуховоду наружу, забирается из помещения. То есть охлажденный воздух выводится из помещения, а на его место через двери и щели в окнах поступает теплый воздух — это заметно снижает эффективность работы кондиционера. Для решения этой проблемы и был создан мобильный кондиционер с двумя воздуховодами, имеющий более высокую эффективность охлаждения.

При мощности свыше 3–4 кВт охлаждать конденсатор даже через два воздуховода нецелесообразно, так как поток воздуха через них становится слишком большим. В таких моделях конденсатор делают в виде отдельного блока с вентилятором. Этот блок вывешивается за окно и подсоединяется к внутреннему блоку с помощью быстроразъемных соединений (защелок). Такой кондиционер называют мобильной сплит-системой, поскольку он состоит из двух блоков — внутреннего и наружного. Однако, в отличие от традиционной сплит-системы, кондиционер такого типа сохраняет достоинства и недостатки своих мобильных собратьев: установку кондиционера может произвести неподготовленный пользователь, но шумный компрессор по-прежнему расположен во внутреннем блоке.

Некоторые современные модели мобильных кондиционеров оснащают пультом дистанционного управления. Также они могут иметь функцию автоматического удаления конденсата. В процессе работы кондиционера на его теплообменнике конденсируется влага, которая стекает в специальный бак. Нагреваясь от компрессора, эта вода испаряется и удаляется вместе с горячим воздухом наружу, но, если влажность воздуха будет высокой, то даже в таких моделях воду из бака придется периодически выливать.

Учитывая недостатки мобильных кондиционеров, использовать их рекомендуется только там, где нет возможности установить сплит-систему: на даче, в арендуемой квартире и т. п.

Оконные кондиционеры

Самая низкая цена, простой монтаж
Повышенный шум, устанавливается в оконном проеме.

Когда-то это был наиболее распространенный тип кондиционеров, однако в настоящее время, в связи со снижением спроса, лишь немногие производители предлагают подобные модели. Для установки оконного кондиционера необходимо вырезать прямоугольное отверстие в оконном стекле или тонкой стене. Кондиционер устанавливается таким образом, чтобы большая его часть находилась снаружи помещения. В этой части корпуса расположены вентиляционные решетки, через которые удаляется нагретый воздух. Внутри же остается только небольшая часть моноблока с декоративной передней панелью, через которую охлажденный воздух поступает в помещение. Типовая мощность оконных кондиционеров от 1,5 до 6 кВт. Наиболее простые из них могут только охлаждать воздух, более дорогие имеют режим нагрева и пульт дистанционного управления.

Основным недостатком оконного кондиционера считается высокий уровень шума, создаваемый компрессором, а достоинствами невысокая цена (от 5 000 рублей) и простота установки. Низкая популярность оконных кондиционеров объясняется тем, что при их монтаже нарушается теплоизоляция помещения (зимой холодный воздух будет проникать внутрь через корпус кондиционера). Однако в регионах с теплым климатом этот недостаток не является критичным, поэтому на юге России оконные кондиционеры занимают заметную долю рынка.

Какие есть минусы

Канальные кондиционеры-это по сути сплит системы, и работают они все время.

В части активного использования забор воздух больше, а в пассивное время-меньше. Это дает возможность кондиционеру постоянно оснащать комнату чистым воздухом.

А недостаток который за этим следует, то что во время кондиционирования шум, и он круглосуточный, сильнее, слабее, но постоянно.

Дополнительные проблемы возникают если основную часть канального кондиционера неправильно закрепить, тогда шум будет на много заметнее и сильнее.

Соединение машины с решетками распределения происходит в секторе воздуховода дома

Если вы выбираете кондиционирующую установку в доме, то важно чтобы внутренний блок был максимально бесшумным

Если вы будете устанавливать кондиционер после того как сделан ремонт, то вы обязательно повредите его. Но если вы только начинаете капитальный ремонт то внесите такой кондиционер в общий план дома, и тогда вы не на чем не потеряете.

Вам не удастся подключить канальный кондиционер своими усилиями. Для монтажа нужно будет нанять специалиста, и он уже должен посчитать на сколько четко проходит переход блока во внутренний воздуховод.

Когда проходит процесс установки, важно не повредить вентиляцию, ведь она отвечает за отвод загрызенного воздуха из помещения. Так что если вы не специалист в этой сфере, то вам не выйдет самому установить кондиционер канального типа

Основные разновидности

Сегодня приточные кондиционеры с притоком воздуха с улицы могут быть разных типов: настенные, кассетные, колонные и т. д. Рассмотрим подробнее каждый вид.

Настенный

Это самый популярный и востребованный вид кондиционеров. Их внутренний блок находится на стене. Они бывают разной мощности и рассчитаны на разную площадь. Некоторые могут холодить только на десяти квадратных метрах, некоторые на ста. И также есть усовершенствованные кондиционеры инверторного типа, в которых дополнительно есть приточно-вытяжные вентиляторы.

Испарительный блок монтируется на любую стену в комнате, но лучше устанавливать их ближе к окну. Чем меньше расстояние между внутренним и внешним блоками, тем лучше и продуктивнее работает кондиционер с приточной вентиляцией. Часто в такой технике есть дополнительные функции.

Кассетный

Кондиционер с притоком воздуха с улицы чаще используется в помещениях с большим количеством людей. Площадь их действия уже больше – от 45 до 150 кв. м. Подобные системы вентиляции производительные и не очень шумные. Их мощность составляет от 3 до 15 кВт. Крепятся они на потолке с помощью специальной подвесной конструкции. В помещении видно лишь декоративную решетку, ее размер 60×60 см. В нее вставлены подвижные части, управлять которыми можно с помощью пульта или панели регулирования. Такая панель вешается на стену.

Главная задача такого кондиционера с подмесом свежего воздуха — это охлаждение или обогрев помещения. Часто ставят эту технику так, чтобы воздух попадал в центральное отверстие, охлаждался, освежался и очищался, а потом с подмесом распространялся по всему помещению.

Напольно-потолочный

Если в помещении очень низкие потолки, а мощности настенного приточного кондиционера не хватает, то можно выбрать напольно-потолочную модель. Такой кондиционер с притоком воздуха можно установить как на пол, так и подвесить на потолок. Очищенный воздух с подмесом будет передвигаться по потолку или стене, это зависит от месторасположения кондиционера с притоком свежего воздуха. Его максимальная мощность 15 кВт, если площадь комнаты меньше 45 кв. м, то мощности 6 кВт будет хватать. Он довольно практичный и удобный в использовании.

Колонный

Название это оборудования получило из-за своей формы. Оно имеет несколько отличий по сравнению с другими сплит-системами.

Они мощнее. Их мощность может достигать 17 кВт.
Подходят для залов с большой площадью (до 180 кв. м.).
Создают шум на уровне 50 дБ.
Свежий воздух с подмесом направляется не по стенам или потолку, не в центр, а прямо вверх. И оттуда он расходится по всей площади, опускается и занимает место уже нагретого.

Мультизональный

Такая вентиляция помещения – это усовершенствованная версия мульти сплита. Она охватывает большую площадь. Модули присутствуют в разных местах. Они могут находиться на расстоянии 150 м. от наружного блока. Соединяют их более протяжные магистрали.

Чтобы в комнате было свежо, можно поставить удобный кондиционер с подмесом свежего воздуха и не переживать из-за загрязненного воздуха с улицы, непроветренной квартиры или недостатка кислорода.

Внешний блок

В состав кондиционера входят внутренний и наружный модуль, последний размещается вне здания.

Это вызвано шумной работой вентилятора и компрессора, а также независимым отводом теплого воздуха в атмосферу.

Устройство наружного блока

Компрессор. Он способен сжимать фреон и придавать определенное движение по контуру.
Конденсатор, находящийся в наружном блоке. Он превращает хладагент в жидкое состояние.
Испаритель. Радиатор расположен внутри аппарата – служит для преобразования фреона из водянистой фазы в газообразное положение.
Терморегулирующий вентиль (ТРВ). Посредством прибора понижается напор хладагента.
Вентиляторы. Задача этих устройств заключается в обдуве испарителя и конденсатора, чтобы создать более интенсивный теплообмен с атмосферой.
Фильтры. Эти части кондиционера предохраняют контур от попадания посторонних частиц (грязи, пыли)

Работа кондиционера в режиме обогрева

Принцип работы кондиционера на охлаждение

Когда кондиционер работает на холод, фреон циркулирует по такому циклу: испаритель – компрессор – конденсатор. Охлаждение хладагента происходит в наружном блоке. Принцип работы таков:

Хладагент походит через ТРВ, который регулирует его количество;
Фреон в жидком состоянии попадает в испаритель, где его давление понижается за счет большого свободного объема;
При понижении давления хладагент начинает кипеть и активно испаряться;
В процессе перехода из жидкого в газообразное состояние, температура газа сильно падает;
Фреон попадает в радиатор, через него с помощью вентилятора продувается воздух, который охлаждается;
Фреон переходит в конденсатор, где его давление повышается компрессором;
Газ переходит в жидкое состояние, его температура сильно повышается;
Конденсатор обдувается внешним воздухом, температура фреона опускается;
Цикл повторяется снова.

В большинстве моделей кондиционеров конденсатор и компрессор находятся в наружном блоке. Испаритель – во внутреннем. Если вы посмотрите на заднюю стенку внешнего блока вашей сплит-системы, вы увидите змеевик с ламелями. Этот радиатор и есть конденсатором.

В процессе работы фреон в конденсаторе может нагреваться до температур выше 70 градусов. Поэтому, даже когда на улице +45, он будет охлаждаться за счет внешнего воздуха. Температура нагрева хладагента зависит от его типа и мощности компрессора.

При переходе жидкого фреона в газообразное состояние в испарителе, он может охлаждаться до минусовых температур. Из-за этого может обмерзать внутренний блок при неисправном датчике температуры или других поломках.

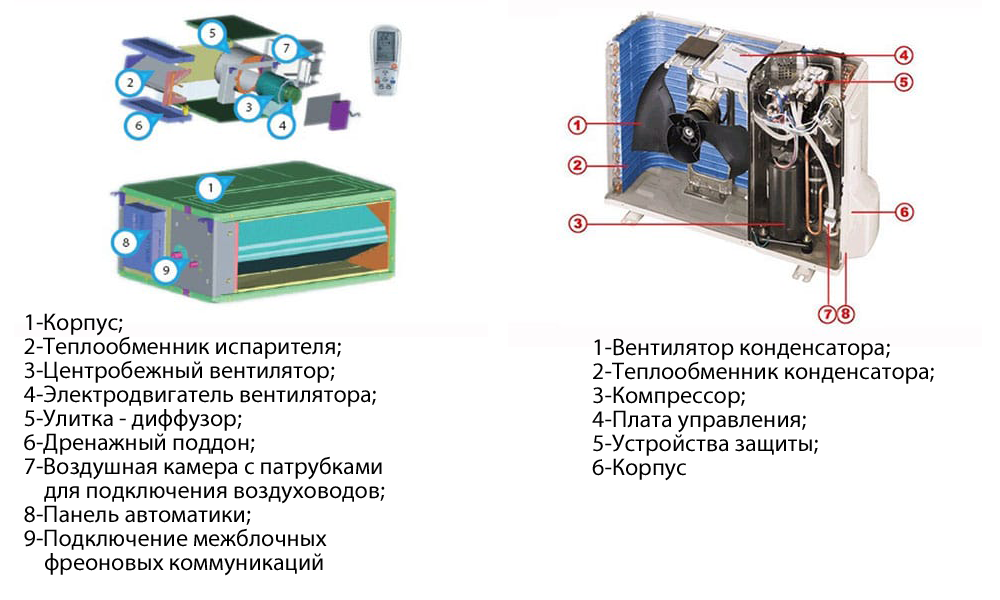

Конструктивные особенности

Внешний блок канальной холодильной установки содержит все основные элементы системы. Его располагают вне здания, чтобы обеспечить хороший приток воздуха. Монтаж осуществляют на стене, на крыше или на открытой площадке около здания. Основными компонентами являются:

Компрессор.
Конденсатор.
Вентилятор конденсатора.
Дросселирующее устройство.

Дополнительные элементы внешнего модуля:

Система автоматики.
Датчики температуры и давления.
Сигнальная система, оповещающая о неисправностях.
Заправочные штуцеры.

Внутренний блок канального типа располагается в помещении. Помимо качественного поддержания микроклимата он также должен по минимуму нарушать тишину. Поэтому установка содержит всего несколько деталей:

Теплообменник испарителя.
Вентилятор теплообменника.
Фильтр для задержки крупных частиц пыли и мусора.
Индикаторы температуры.
Датчик, принимающий сигнал с пульта управления.

Особенности работы

Канальный кондиционер (сплит-системы с приточной вентиляцией) работает по одному принципу, который действует для всех разновидностей этой техники. Основным узлом является тепловой насос, по которому циркулирует охлаждающая жидкость. Также имеются и другие части — соединительные трубки, отвечающий за давление компрессор.

Принцип действия канального кондиционера с притоком заключается в передаче тепла при помощи сжатия охлаждающего вещества. Процесс начинается в контуре работающего радиатора, где температура газа постепенно возрастает. Из-за температурной разницы начинает происходить постоянный обмен между поступающим воздухом и охлаждающим веществом, что приводит к отдаче энергии, полученной из воздушного пространства. Интенсивность этого процесса поддерживается за счет работы вентилятора.

Во внешней части устройства тоже повышается давление, за счет использования дросселя. Из-за этого охлаждающее вещество накапливается и постепенно сжимается. Задерживающее приспособление здесь — это специальная трубка-капилляр.

Установка канального кондиционера

В каких целях можно использовать

Такой тип кондиционеров как канальные рассчитаны на большие территории.

Вам придётся поставить кондиционер в такой комнате, в которой удастся спрятать основной блок. Он имеет не приглядный вид и наверняка не впишется не в один интерьер.

Такой кондиционер более сильный чем простой. Его можно использовать и в доме, если у вас например большой дом, или на меленьких фабриках или концернах.

При кондиционировании таким аппаратом, происходит ионизация воздуха, а это хорошо влияет на человеческое здоровье и легкие.

С помощью этого устройства будет увлажняться воздух и происходить подогрев жилых комнат. При этом он регулирует общую температуру общую.

Аппарат очистит от пыли и вредоносных микобактерий, что попадут в организм людей, что работают или живут на этой территории. Такой кондиционер можно использовать на даче, где будет большая площадь

Монтаж канального кондиционера

Канальные кондиционеры для дома монтируются в фальшпотолке, что, конечно, сложнее, нежели монтаж настенного блока. Но такое решение выигрывает в эстетическом плане, ведь все системы остаются незаметными, на виду только диффузоры или решетки. Чтобы создать благоприятный микроклимат в доме, можно параллельно организовать две системы – вентиляцию и кондиционирование. В квартире или доме устанавливается канальный кондиционер и вентустановка с рекуперацией тепла. От них разводяться воздуховоды, по которым свежий и охлажденный воздух через один щелевой диффузор подается в комнаты. Таким образом канальный кондиционер в доме и приточно-вытяжная установка с рекуператором, совместно функционируя, обеспечивают комфортный микроклимат. В зимнее время вентустановка будет поддерживать температуру в помещении, экономя ресурс на отоплении кондиционером. За это отвечает энтальпийный теплообменник.

Разновидности оборудования канального типа

Рассматриваемый сегмент оборудования подразделяется на различные виды в зависимости от следующих критериев: напор воздушного потока, режимы работы, функционал.

Разновидности устройств по напору

Основная классификация канальных систем кондиционирования определяется интенсивностью работы вентилятора, создающего напор воздуха. Исходя из этого параметра кондиционеры подразделяются на:

низко-напорные — используются для установки в фальшь-антресолях для кондиционирования одного помещения;
средне-напорные — применимы для многокомнатных жилых помещений и небольших магазинов;
с высокой напорной силой — используются для кондиционирования промышленных цехов, крупных торговые точек и т.д.

Разновидности по режиму работы

По типу электрической системы канальные кондиционеры подразделяются на две категории.

Первый вид — простые старт-стоп системы. По достижению заданной температуры в них автоматически происходит отключение охладителя. А когда воздух в помещении прогревается, автоматика снова включает режим охлаждения.

Второй вид — инверторные модели. Такое оборудование оснащается электронным механизмом, который изменяет подачу тока разной силы на охладитель, вследствие чего автоматически регулируется интенсивность режима охлаждения (уменьшение/увеличение).

Разновидности по функциональным возможностям

Широкое распространение получили системы с расширенным функционалом, которые выпускаются с таким дополнительным оборудованием:

с рекуператором для дополнительного обогрева помещения теплым потоком воздуха в холодный период;
с калорифером электрическим или водяным для снижения ограничений при работе кондиционера на обогрев;
с опцией «низкотемпературный пуск» для работы системы на охлаждение;
с функцией «притока свежего воздуха», которая дополнительно работает на освежение атмосферы в помещении.

Устройство кондиционеров

При всем своем разнообразии кондиционеры разных моделей в основе имеют одно и то же устройство – тепловой насос. Этот остроумный механизм позволяет осуществлять теплообмен в «противоестественном» направлении, то есть из более холодной среды в более горячую.

Покажем схематично его работу:

Возьмем две емкости с некой средой, причем температура в 1-й емкости ниже, чем во 2-й. Поместим сосуд с газом В 1-ю емкость и дождемся, пока температуры газа и среды сравняются.
Переместим газ во 2-ю емкость и сожмем его так, чтобы его температура (напомним, что газы при сжимании нагреваются) оказалась выше температуры среды в этой емкости. Вследствие разности температур начнется теплообмен, то есть газ станет отдавать тепловую энергию среде 2-й емкости.
Снова переместим газ в 1-ю емкость, вернув ему при этом первоначальный объем. При расширении газ остынет и поскольку часть внутренней энергии была им потеряна на предыдущем этапе, его температура окажется более низкой, чем была в начале. То есть газ после расширения будет холоднее среды в 1-й емкости. Снова будет иметь место теплообмен, только в направлении среда – газ. После уравновешивания температур снова перенесем газ во 2-ю емкость, не забыв его при этом сжать. Так тепло постепенно будет «перекачиваться» из холодного вещества в горячее.

Тепловые насосы трудятся не только под видом кондиционеров, но и холодильников, осушителей воздуха, систем геотермального отопления и пр. Используемый в них газ называют хладагентом, обычно в этом качестве применяется фреон.

Устройство и принцип работы кондиционера

Хладагент циркулирует по замкнутому трубному контуру, состоящему из двух частей: конденсатора, в котором происходит сжатие газа до жидкого состояния, и испарителя, в котором хладагент испаряется, снова превращаясь в газ и расширяясь в объеме.

Из испарителя в конденсатор газ попадает при помощи компрессора (он и осуществляет сжатие). Из конденсатора хладагент через длинную тонкую скрученную в цилиндрическую спираль трубку (ее называют капилляром, дросселем или терморегулирующим вентилем) постепенно просачивается обратно в испаритель.

Устройство и принцип работы канальной системы

адаптеры с решетками в фальшивой антресоли

Как и любая сплит-система, канальная состоит из двух модулей: компрессорно-конденсаторного (наружного) и испарительного (внутреннего), которые сообщаются между собой медным трубопроводом с фреоном и электропроводами. Внешний модуль устанавливают снаружи здания, а монтаж комнатного предполагает несколько вариантов размещения:

в подшивном потолке;
в фальшстене;
в кладовке, на чердаке, в подсобке.

Скрытый монтаж испарительного блока делает использование кондиционеров данного типа очень практичным решением для оригинальных дизайнерских проектов.

В том, как устроен и работает канальный кондиционер, есть определенные особенности. Такие приборы поставляются без готовой системы воздухораспределения. Ее предусматривают при создании проекта.

варианты инсталляции

К адаптерам (специальным отверстиям) внутреннего модуля подсоединяют железные или гибкие воздуховоды, которые подводят к адаптерам с выходящими на поверхность потолка или стены решетками. Через них и происходит циркуляция воздуха. Сами воздуховоды звуко- и теплоизолируют, чтобы устранить лишний шум и образование конденсата на конструкции.

Воздухозабор идет через вытяжной адаптер по воздуховодам, поступает во внутренний блок. Там он проходит сетчатый фильтр, испаритель и охлажденный выходит в воздуховоды, подсоединенные к приточному адаптеру.

Одной из особенностей того, как работает канальный кондиционер, является температура воздуха на выходе из внутреннего блока. Она достаточно холодная. Чтобы минимизировать разницу температур между комнатным и охлажденным воздухом, необходимо правильно подобрать приточные решетки. Лучшим вариантом станут щелевые, так как именно данный тип способен выдавать холодные потоки тонкими струями и максимально быстро смешивать их с теплым воздухом в комнате.

Приточная установка и подмес свежего воздуха

блок приточной установки

Если есть необходимость в притоке воздуха с улицы, то у канальной системы кондиционирования имеется возможность забора воздухомасс снаружи. Для организации такого процесса понадобится приточная установка, к которой подсоединяют еще один воздуховод и врезают его в приточный адаптер. Чтобы уличный воздух поступал в несколько локальных точек помещения, обычно вентиляционную трубу (воздуховод), идущий от приточного блока, разделяют через разводящий тройник на требуемое число ответвлений.

Приточная установка представляет собой стандартный модуль с отверстиями по бокам. Он состоит из:

вентилятора;
ТЭНа;
блока электроники;
карманного фильтра;
заслонки.

Летом ТЭН не работает, а осенью и зимой он подогревает поступающий воздух до необходимой температуры. Заслонки нужны для перекрытия выходного отверстия установки, через которое в режиме ожидания могут попасть холодные потоки в воздуховоды, а потом в комнату. Карманный (мешочный) фильтр – это одноступенчатая система фильтрации, используемая в системах приточной вентиляции. Он не подлежит регенерации, поэтому чаще всего его меняют на новый.

У приточной установки и канального кондиционера с подмесом свежего воздуха два разных пульта ДУ. Работа приточного модуля регулируется отдельно.

Работа зимой

У канального кондиционера есть возможность круглогодичной работы. В данном случае наружный модуль монтируют в помещении, где минимальные температурные значения составляют -3-5°C, и имеется пространство для вывода теплого воздуха. Если возможности установки внешнего блока в помещении нет, то его просто укомплектовывают устройством «Зимний пуск», которое состоит из трех отдельных приспособлений: подогрева масла компрессора, регулятора скорости вращения вентилятора и обогрева дренажа. Но расход на электроэнергию при этом значительно увеличится.

При правильном подборе мощности кондиционера и корректной прокладке сети вентиляционных труб сроки беспроблемной эксплуатации достигают 10-15 лет.

Обслуживание и уход

Канальные кондиционеры способны очистить и охладить воздух. Они убирают из атмосферы помещения вирусы и бактерии, вызывающие аллергию пыль, пух и частички грязи. Но чтобы оборудование прослужило долго, работало исправно и без перебоев, необходимо периодически проводить техосмотр и обслуживание техники. Вся процедура заключается в нескольких действиях:

внутренние элементы очищают от накопившейся пыли;
обрабатывают их химическими антибактериальными средствами;
всю конструкцию дезинфицируют паром под высоким давлением;
проверяют функционирование всех деталей — магистрали, электроники, блоков и дренажной системы;
включают оборудование и регулируют качество теплоизоляции.

Если прибор был смонтирован скрытым образом, то при проверке разбирают все ячейки. Дополнительно измеряют уровень охлаждающей жидкости и при необходимости доливают её. А также нужно обработать стены, в которых проложена магистраль, защитной плёнкой, защищающей от грязи и пыли.

Канальные системы — это оптимальный вариант создания подходящего микроклимата в больших помещениях с несколькими комнатами (офисах, супермаркетах, театрах). Конструкцию сложно заметить в интерьере, но это не мешает жильцам наслаждаться всеми достоинствами техники.

Что такое канальный кондиционер и как он работает
