Чем руководствоваться при выборе водяной насосной станции
Первое на что необходимо обращать внимание при покупке станции – это мощность насоса. От этого показателя зависит напор воды в системе и ее расход. Параметр подачи воды должен быть приближен к максимальному объему потребления всеми точками водоразбора
Как правило, этот показатель усреднен довольно грубо и все модели адаптированы к номинальному расходу 1,5-9 м3/ч
Параметр подачи воды должен быть приближен к максимальному объему потребления всеми точками водоразбора. Как правило, этот показатель усреднен довольно грубо и все модели адаптированы к номинальному расходу 1,5-9 м3/ч.
Водяная насосная станция
Показатель напора также выносится в таблицу характеристик станции отдельно. В паспорте он указан как расстояние, на которое насос подает воду. Но по факту этот параметр означает давление, которое способна создать станция. Так, указанный напор в 40 м, показывает, что насос создаст давление в 4 атмосферы в идеальных условиях. Поскольку при работе возникают некоторые потери давления на разводку трубопровода, а также подъем воды на определенную высоту, этот показатель будет значительно ниже.
Важно! Не всегда мощное устройство оправдывает вложенные в него средства. Как правило, производительность такой системы будет превышать наполнение скважины. Для того чтобы избежать этого, необходимо учитывать и параметры колодца
Чем меньше расстояние до источника забора воды и выше уровень залегания водного ресурса, тем меньше должна быть мощность у приобретенного аппарата
Для того чтобы избежать этого, необходимо учитывать и параметры колодца. Чем меньше расстояние до источника забора воды и выше уровень залегания водного ресурса, тем меньше должна быть мощность у приобретенного аппарата.
Также при выборе водяной насосной станции необходимо учесть автономность работы агрегата. Это понадобится пользователям, обитающим в местности с проблемами в подаче электроэнергии. Для обеспечения бесперебойной работы насоса можно дополнительно установить на участке генератор, либо солнечный аккумулятор.
Общая характеристика принципа работы насосной станции
Агрегаты предназначены для водоснабжения загородных домов из любого источника: скважины, колодца, открытого водоема, центрального водопровода (как повысительные установки). В зависимости от мощности, станции, периодически включаясь и выключаясь, могут обеспечивать водой от одного до нескольких потребителей без потери напора в системе.
Как только в доме открывается хотя бы один водопроводный кран, давление, имевшееся в системе до начала водоразбора, сразу начинает падать. Когда его уровень достигает нижнего порогового значения (обычно 1 ат, максимум 2,5 ат) автоматика насосной станции включает агрегат на закачку воды. Когда кран закрывается, насос быстро доводит давление внутри системы до верхнего порогового значения (обычно 3 ат, максимум 4,5 ат), тогда автоматика отключает агрегат и забор воды прекращается. Дачник (домовладелец) получает возможность пользоваться водой для бытовых нужд (полива), просто открывая и закрывая водопроводные краны.
Варианты использования насосных станций.
Подключение насосной станции
Выбрать оборудование и место для установки — это пол дела. Еще надо правильно все связать в систему — источник воды, станцию и потребителей. Точная схема подключения насосной станции зависит от выбранного места. Но в любом случае есть:
- Всасывающий трубопровод, который опускается в скважину или колодец. Он идет до насосной станции.
- Сама станция.
- Трубопровод, идущий к потребителям.
Все это так, только схемы обвязки в зависимости от обстоятельств будут меняться. Рассмотрим наиболее распространенные случаи.
Водоснабжение из колодца для постоянного проживания
Если станция ставится в доме или в кессоне где-то на пути к дому, схема подключения одинакова. На подающем трубопроводе, опущенном в колодец или скважину устанавливается фильтр (чаще всего — обычный сетчатый), после него ставится обратный клапан, затем уже идет труба. Зачем фильтр — понятно — для защиты от механических примесей. Обратный клапан нужен для того, чтобы при отключении насоса вода под собственным весом не стекала обратно. Тогда насос будет включаться реже (дольше прослужит).
Схема установки насосной станции в доме
Труба выводится через стену колодца на глубине чуть ниже уровня промерзания грунта. Далее идет в траншее на той же глубине. При прокладке траншеи ее надо делать прямой — чем меньше поворотов, тем меньше падение давления, а значит, с большей глубины можно качать воду.
Для уверенности, можно трубопровод утеплить (сверху уложить листы пенополистирола, а потом засыпать песком, а после — грунтом).
Вариант прохода не через фундамент — необходим обогрев и серьезное утепление
При входе в дом подающая труба проходит через фундамент (место прохода тоже утеплить), в доме уже может подниматься к месту установки насосной станции.
Этот способ установки насосной станции хорош тем, что если все сделано верно, работает система без проблем. Неудобство в том, что требуется копать траншеи, а также выводить/вводить трубопровод через стенки а также в том, что при появлении течи локализовать повреждение сложно. Для минимизации шансов появления течи берите проверенные качественные трубы, укладывайте целый кусок без соединений. Если соединение есть, сделать желательно смотровой колодец.
Детальная схема обвязки насосной станции при подключении к колодцу или скважине
Также есть способ уменьшения объема земляных работ: проложить трубопровод выше, но хорошо его утеплить и дополнительно использовать греющий кабель. Это может быть единственным выходом, если на участке высокий уровень подземных вод.
Есть еще один важный момент — крышка колодца должна быть утеплена, так же как и кольца снаружи до глубины промерзания. Просто участок трубопровода от зеркала воды до вывода в стену не должен замерзать. Для этого и требуются меры по утеплению.
Подключение насосной станции к водопроводу
Часто насосную станцию ставят для повышения давления в водопроводе при централизованном водоснабжении. В этом случае на вход станции подключается водопроводная труба (тоже через фильтр и обратный клапан), а выход идет на потребителей.
Схема подключения насосной станции к водопроводу
На входе желательно поставить запорный кран (шаровый) чтобы при необходимости можно было отключить вашу систему (для ремонта, например). Второй запорный кран — перед насосной станцией — нужен для ремонта трубопровода или самого оборудования. Тогда на выходе тоже имеет смысл поставить шаровый кран — чтобы при необходимости отсечь потребителей и не сливать воду из труб.
Подключение к скважине
Если глубины всасывания насосной станции для скважины достаточно, подключение ничем не отличается. Разве только тем, что трубопровод выходит в том месте, где заканчивается обсадная труба. Тут обычно устраивают приямок-кессон, тут же можно и насосную станцию поставить.
Установка насосной станции: схема подключения к скважине
Как и во всех предыдущих схемах на конце трубы устанавливается фильтр и обратный клапан. На входе можно через тройник поставить заливной кран. Он понадобится при первом пуске.
Основное отличие такого способа установки в том, что трубопровод до дома идет фактически по поверхности или закопан на небольшую глубину (не у всех сделан приямок ниже глубины промерзания). Если насосная станция установлена на даче ничего страшного, на зиму оборудование обычно убирают. Но если водопровод планируется использовать и зимой, его надо подогревать (греющим кабелем) и утеплять. Иначе работать не будет.
https://youtube.com/watch?v=_d3RXbFArls
Как работает такая система
Для правильной эксплуатации системы водообеспечения нужно знать принцип действия насосной станции. Потребление воды в бытовых условиях происходит периодически, поэтому нет необходимости в постоянной работе насоса. С другой стороны жильцу удобно, чтобы расход жидкости появлялся сразу же после открытия крана. Эти задачи решаются простым и эффективным способом.
Работающий насос обеспечивает потребителя водой и нагнетает ее в накопитель. При этом во всей системе повышается избыточное давление, пока оно не достигнет установленного максимального значения. В этот момент срабатывает реле и выключается электродвигатель. В процессе потребления жидкости ее давление снижается, пока блок управления снова не даст команду на пуск насоса.
Наверное, стоит оценить и удобство перемещения насоса по мере необходимости
Краткий обзор моделей бытовых насосных станций
Безусловно, важнейшим критерием выбора насосного оборудования должен считаться рейтинг компании-производителя. Такую покупку нельзя назвать дешевой, она делается на несколько лет вперед, и отдавать деньги за никому не известное изделие с невнятными гарантийными обязательствами будет не совсем разумно.
Из отечественных брендов можно смело порекомендовать насосные станции компании «Джилекс» — они отлично адаптированы именно к российским условиям эксплуатации. Неплохой репутацией обладают установки марок «Вихрь» и «Зубр» — это тоже российские разработки, правда, преимущественно впускаемые на производственных мощностях соседнего Китая. Впрочем, китайскую сборку практикуют и очень многие европейские производители.
«Тяжеловесами» в области производства насосного оборудования всегда считаются германские компании – «Wilo SE», «Gardena», «Grundfos», «Metabo», «Kärcher». Высоким спросом пользуются качественные надежные насосные станции итальянских компаний – «Marina», «Pedrollo», «Ergus».
При выборе конкретного производителя никогда нелишним будет уточнить, как в данном регионе организовано сервисное обслуживание, есть ли специализированные центры, где можно будет получить техническую поддержку. Очень обидно будет, если приобретенная насосная станция в вашей местности будет считаться «экзотикой», и любую даже пустяковую запчасть придется заказывать откуда-то издалека.
| Наименование модели | Иллюстрация | Краткое описание | Глубина забора (м), создаваемое давление, производительность | Средняя цена |
|---|---|---|---|---|
| «Калибр СВД-410/2» | Станция водоснабжения отечественного производства. Чугунный корпус, без эжектора. Мощность – 410 Вт. Объем бака – всего 2 л, что существенно суживает сферу применения станции. Габариты 330×260×340 мм. Масса 12.3 кг. | 9 м, 35 м вод. ст., 30 л/мин. | 5350 руб. | |
| «Quattro Elementi Automatico 601» | Недорогая насосная станция среднего класса. Пластиковый корпус. Защита от “сухого хода” не предусмотрена. Встроенный манометр. Аккумулирующий бак на 20 литров. Мощность – 600 Вт. Масса – 12 кг. | 8 м, 35 м вод. ст., 2800 л/час | 6750 руб. | |
| «Джилекс Джамбо 60/35 П-24 4021» | Одна из наиболее популярных моделей российского производителя «Джилекс». Пластиковый корпус, встроенный манометр. Эжектор встроенный. Защиты от сухого хода нет, но предусмотрена возможность ее установки. Бак мембранный – 24 литра. Мощность насоса – 600 Вт. Габариты 540×280×530 мм. Масса – 12.7 кг. | 9 м, 35 м вод. ст., 60 л/мин. | 7700 руб. | |
| «Metabo HWW 3300/25 G» | Чугунный корпус. Встроенный манометр. Компактная компоновка станции. Удобные подставки для закрепления на основании. Бак – 24 литра. Защита от перегрева. Мощность – 900 Вт. Масса – 19 кг. | 8,5 м, 45 м вод. ст., 3300 л/час | 9500 руб. | |
| «Gardena 4000/5 Comfort ECO» | Современная насосная станция повышенной комфортности эксплуатации. Пластиковый корпус, низкий уровень шума. Удобная панель управления с переключателем режимов и манометром. Встроенный фильтр очистки воды. Бак – 24 литра. Масса – 13.7 кг. Защита от «сухого хода». Мощность двигателя – 850 Вт. | 8 м, 45 м вод. ст., 3500 л/час | 11900 руб. | |
| «Karcher BPP 4500/50 1.645-291» | Оригинальная модель, выполненная фирменном «кархеровском» стиле, с очень компактной компоновкой. Пластиковый корпус, интегрированный манометр. Дополнительные регулировки частоты включения станции. Аккумулирующий бак на 18 литров. Мощность – 1200 Вт. Габариты 495×283×550 мм, масса – 17 кг. | 8 м, 50 м вод. ст., 75 л/мин. | 11200 руб. | |
| «Marina APM100/25» | Насосная станция стационарной установки с внешним эжектором, позволяющая производить отбор воды со значительной глубины. Чугунный корпус. Мембранный бак – 25 литров. Мощность привода – 1100 Вт. Повышенный диаметр всасывающего и выходного патрубков (1¼ дюйма). Масса – 24 кг. | 25 м, 35 м вод. ст., 2400 л/час | 17700 руб. | |
| «Grundfos Hydrojet JP 5/60» | Автоматическая насосная станция со встроенным эжектором. Корпус и лопасти рабочего колеса – нержавеющая сталь. Объемный гидроаккумулирующий бак на 60 литров. Мощность – всего 775 Вт. Масса – 23.2 кг. | 8 м, 40 м вод. ст., 3000 л/час | 29700 руб. |
И в завершение публикации – полезная видео-информация, которая также поможет определиться с выбором насосной станции для дома:
Конструкция насосной станции
Насосная станция – это конструкция, подающая воду из колодца, скважины или любого другого резервуара, а также насосная станция отвечает за регулировку давления в системе водоснабжения.
Чтобы правильно понимать принцип работы станции, необходимо знать из чего она состоит и какую работу выполняют отдельные составные элементы конструкции.
Насосная станция состоит из следующих частей:
- Насос – двигатель и насосная часть;
- Реле давления – реле отвечает за контроль уровня давления, то есть при понижении необходимого уровня давления повышает его, а при повышении, наоборот, понижает;
- Гидроаккумулятор;
- Шланг, соединяющий насос с гидроаккумулятором.

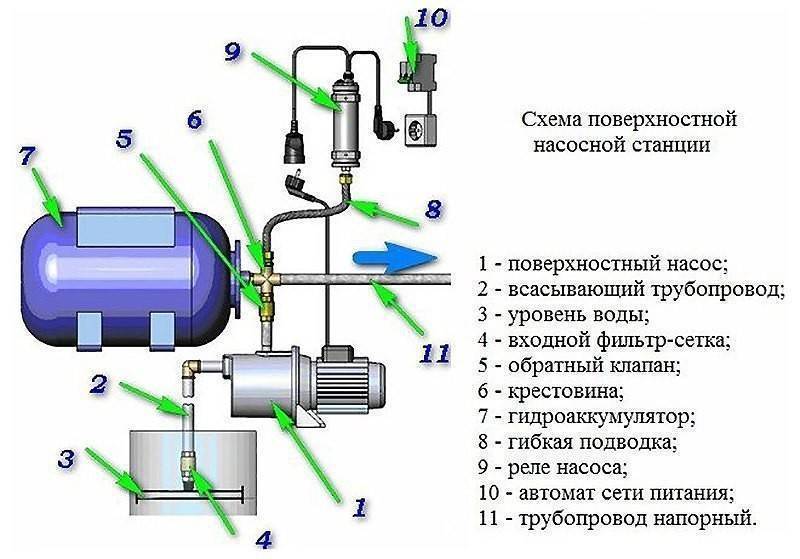

Обратимся к схематичному изображению типовой насосной станции:
На данной схеме мы видим правильное расположение составных частей домашней станции водоснабжения.
Виды насосных станций
Существует несколько классификаций, по которым можно разделить бытовые насосные станции. Во-первых, станции можно разделить в зависимости от конструкции:
- Вихревая насосная станция создает давление в водопроводе с помощью колеса с лопастями, которое своим вращением создает множество вихрей. Такие системы могут работать только при наличии базового давления, то есть их использование в колодце невозможно;
- Центробежная насосная станция – основой такой конструкции является центробежное колесо, которое создает необходимый уровень давления для поднятия воды вверх. В отличие от вихревой системы, центробежная насосная станция может находиться и в колодце, и в скважине, то есть в любом резервуаре, вне зависимости от наличия в нем давления. Такие станции бывают погружные, то есть находящиеся целиком под водой и полупогружные, то есть те, у которых двигатель размещается над уровнем воды. Безусловным плюсом в пользу центробежных станций будет то, что они могут работать даже при перепадах температур без потери эффективности.
Также насосные станции бывают следующих видов:
- Станции с гидроаккумулятором – более современный вид станций водоснабжения для частного дома. Такие конструкции включают в себя реле давления, которое контролирует необходимый уровень давления и отвечает за включение и выключение всей насосной системы;
- Станции с накопительным баком – сейчас используются редко, так как такая конструкция занимает довольно большое пространство, а также такую станцию сложнее устанавливать, а уровень напора сохраняется достаточно низким.
Также существуют канализационные насосные станции для отведения сточных вод – намного более габаритная конструкция. Главным отличием от станций для воды является наличие контейнера для накопления крупных частиц, содержащихся в сточных водах. Разумеется, такие контейнеры требуют регулярной очистки и контроля.
Разбираем как подключить гидроаккумулятор к погружному насосу
Чтобы правильно подключить гидроаккумулятор к погружному насосу, надо для начала теоретически разобраться с механизмом подключения. Это поможет быстрее выполнить работу по соединению насоса с баком.
Подключение гидроаккумулятора в систему водоснабжения осуществляется не сложно. Для этого достаточно иметь все необходимые элементы, клапаны, шланги и подключить их последовательно по алгоритму.
Для того чтобы подключить бак, надо будет проверить наличие:
Скважного насоса;
Реле;
Трубопровода для течения воды от насоса к будущему баку и от бака до точек водозабора;
Обратного клапана;
Запорной арматуры;
Фильтров для очистки воды;
Дренажа для канализации.
Если всё вышеперечисленное у вас в наличии, то можно приступать к подключению. К погружному насосу подключается переходной ниппель. Далее следует подключение обратного клапана и трубы. Потом ставится фитинг и фильтр, а между ними кран. После них устанавливаете пятерник и реле давления. Для контроля нужен манометр. Он помогает настроить давление. К гидроаккумулятору подключаете спускной кран и шланг, который выдерживает вибрации во время работы. На этом установка завершена. В этом случае колодец отходит на второй план, ведь вся основная работа переносится на систему домашнего водоснабжения.
Подключить аккумулятор к насосу не составляет труда. Главное, проверить наличие всех составляющих для подключения к погружному или для скважинного насоса. Иначе, придётся сворачивать работу. Процесс подключения может занять всего пару часов, если вы будете делать его при правильной последовательности.
Особенности грамотного выбора насосной станции
Современный рынок предлагает огромный ассортимент разнообразных насосов, среди которых неподкованный пользователь легко теряется.
Чтобы выбор был правильным, следует отталкиваться от следующих параметров:
- уровень производительности;
- показатель мощности;
- резервный бак и его объем;
- с какой глубины будет забираться вода.
Это основные критерии выбора, но имеются и дополнительные, которые также играют роль:
- на какую высоту будет подаваться вода;
- из каких материалов произведен насос и бак;
- имеется ли защита от перегревов и сухого хода;
- каким способом будет управляться оборудование (дистанционно, автоматически или вручную).
Рассмотрим более детально каждый пункт:
мощность. Если насосная станция будет установлена на территории частного дома, то данный параметр является ключевым. Выбирая оборудование по этому критерию, пользователь должен учесть: на каком расстоянии будет расположен насос от скважины, сколько на участке имеется точек водозабора и сколько воды способна предоставить для пользования скважина. Если рассматривать бытовые насосы, то их мощность в среднем 600 – 1500 Вт;
показатель производительности. Этот параметр напрямую зависит от мощности оборудования. Выбирая по этому критерию стоит отталкиваться от того, сколько воды способна поставлять точка водозабора, то есть скважина или колодец. Выбирайте ту станцию, производительность которой по паспорту будет чуть меньше, чем производительность скважины. Кроме того, следует прислушаться к советам буровой компании. Если вы желаете стабильное водоснабжение на участке, то оптимальный вариант – 3000 – 6000 литров в час;
какого объема должен быть накопительный резервуар. Здесь следует учесть то, сколько воды потребуется для пользования, если вдруг отключится электроэнергия
Важно также отталкиваться от материала, используемого для изготовления гидроаккумулятора. Это напрямую влияет на конечную стоимость агрегата
Самыми дорогостоящими являются баки из чугуна, а доступными – из пластика, но их срок службы оставляет желать лучшего. Наиболее оптимальный вариант, если рассматривать критерий «цена-качество» — гидроаккумулятор из стали;
сухой ход и перегрев. Оборудование сможет стабильно и бесперебойно работать в том случае, если в нем предусматривается защита от сухого хода и перегрева. Конечно, это скажется на конечной стоимости насосной станции. К примеру, в скважине закончится вода, а насос продолжит работать и в конечном счете выйдет из строя. В этом случае важно, чтобы агрегат был оснащен защитой от сухого хода. В некоторых случаях насосы работают на повышенных оборотах, из-за чего перегреваются и также выходят из строя – здесь спасет защита от перегрева, которая попросту отключит оборудование. Благодаря таким способам защиты насосная станция сможет эффективно функционировать на протяжении длительного времени;
варианты управления. Как было отмечено выше, станцией можно управлять дистанционно или вручную. Также предполагается автоматическая работа, которая характерна полезной функцией – установка сама включится, если в гидроаккумуляторе закончится вода и отключится, как только он будет заполнен. В случае с собственной дачей, автоматический способ управления ни к чему, наиболее оптимальный вариант – насосная станция с ручным способом управления.
Зачем нужен гидроаккумулятор
И колодец, и скважина могут обладать недостаточным дебитом (см. Дебит скважины – как узнать, хватит ли вам воды). Иными словами, они не всегда в состоянии выдать за один прием столько воды, сколько вам нужно. Иногда эта проблема возникает не сразу, а через несколько лет эксплуатации источника.
Логично, что в таком случае в доме должен быть запас воды. Но не в ведрах и банках, а в самой системе. И это реально осуществить, если включить в схему водоснабжения гидроаккумулятор или накопительный бак.
Преимущества гидроаккумулятора
Накопительный бак – это, как говорится, «прошлый век». Он неудобен и не практичен.
Судите сами:
- Устанавливать его нужно над помещениями-водопотребителями, то есть, на чердаке. Это значит, что он нуждается в утеплении, иначе зимой вода будет замерзать.
- Никто не отменяет риск протечек и переполнения бака. Это редко, но случается. Последствия представить несложно.
- Вода из накопительного бака поступает к приборам под давлением собственного веса. А этого недостаточно для нормальной работы сантехприборов и особенно бытовой техники – стиральной и посудомоечной машины.
Система водоснабжения с накопительным баком
Напрашивается очевидный вывод: включать в систему накопительную емкость имеет смысл только в небольших домах для летнего использования, не оборудованных современными приборами. Если же вы живете в доме постоянно, вам больше подойдет схема водоснабжения от гидроаккумулятора.
И вот почему:
- Это более совершенное устройство – оно позволяет настраивать давление в системе в соответствии с вашими потребностями;
- Гидробак тоже должен стоять в теплом помещении, но эту задачу решить проще, так как его не нужно поднимать на самую высокую точку. Для установки подойдет и кессон над скважиной, и подвал дома, и любое техническое помещение;
- Соответственно, и возможные протечки не так страшны: вода не намочит перекрытия, не испортит ремонт и мебель.
Система водоснабжения с гидроаккумулятором
Как он работает
Гидроаккумулятор – это герметичная емкость, разделенная внутри на две секции. В качестве разделителя может выступать резиновая диафрагма или полая «груша».
В одну секцию поступает вода, а в другой находится воздух, который по мере наполнения первой секции сжимается, создавая давление на диафрагму.
Устройство гидроаккумулятора
По мере опустошения бака при разборе воды, давление воздуха падает. Когда оно достигает предельного минимального значения, срабатывает реле давления, которое запускает насос. Он снова накачивает в бак воду, пока давление не достигнет максимума.

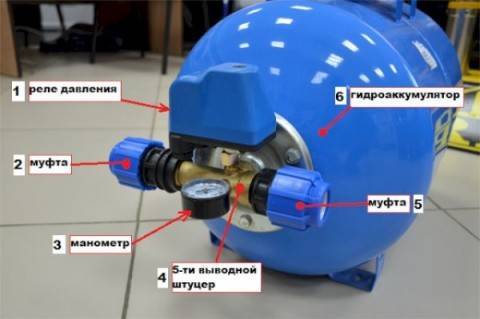

Гидроаккумулятор с реле давления и манометром
В результате:
- Мы имеем постоянный напор в системе;
- Насос не включается при каждом повороте крана, поэтому его детали меньше изнашиваются и служат дольше;
- Схема водоснабжения гидроаккумулятором позволяет всегда иметь запас воды на случай её большого разбора и неспособности источника выдать нужный объем единовременно.
Объем бака выбирается исходя из потребностей семьи. Он может быть и 5, и 500 литров.
Правила эксплуатации
После завершения монтажа прибора, его нужно обслуживать с учетом того, для чего нужен гидроаккумулятор в системе водообеспечения домовладения. Не менее одного раза в течение месяца нужно проверять состояние настроек у реле давления и если требуется, корректировать их.
Также нуждается в проверке целостность мембраны, состояние корпуса резервуара и герметичность мест соединений. Чаще всего в напорных баках выходят из строя мембраны – происходит их разрыв. Постоянно повторяющиеся циклы, состоящие из сжатия-растяжения, являются причиной повреждения данного элемента.
О том, что мембрана порвана, говорят резкие перепады показаний на манометре, в результате чего вода начинает поступать в воздушную секцию гидроаккумулятора. Чтобы быть уверенным в наличии поломки, из резервуара полностью стравливают воздух. Если следом за ним начнет вытекать вода, это говорит о необходимости замены этого элемента.
Выполнение такого ремонта не является сложным, для чего поступают следующим образом:
- гидроаккумуляторный бак отключают от электропитания и водопровода;
- отвинчивают болты, удерживающие горловину емкости;
- удаляют прежнюю мембрану;
- устанавливают новое изделие;
- собирают бак в обратном порядке;
- прибор устанавливают на место и подключают.
После завершения ремонта нужно проверить и отрегулировать настройки давления в резервуаре и реле давления. Соединительные болты закручивают равномерно, чтобы не допустить перекоса устанавливаемой мембраны и чтобы ее край не сполз внутрь корпуса прибора.
При этом поступают так: болты помещают в гнезда и поочередно делают пару оборотов первого из них и переходят к следующему. В итоге мембрана получается одинаково прижатой к корпусу вдоль всей окружности.
Разобравшись с тем, зачем для водоснабжения гидроаккумуляторы, и каких бывают типов, можно отправляться за покупкой
