Wifi реле: описание, принцип действия и настройка, схемы подключения

Двуступенчатая схема включения реле безопасности

Рассмотрим схему посложнее. Это перерабатывающая линия, тут вероятность получить травму гораздо выше, поэтому и меры безопасности соответствующие.

Тут реализовано двухступенчатое включение цепей безопасности. Сначала через кнопку «Сброс», как в первой схеме, а потом через «Пуск». Применяются два модуля. Первый собирает свою цепь, второй собирается первым и другими цепями.

Omron G9SA-1. Двуступенчатея схема безопасности. Первая ступень

Тут три кнопки сброса аварии, просто они установлены в разных частях машины. Аварийные цепи – это три кнопки “Аварийный останов”, соединенные последовательно. Причём, каждая кнопка содержит по 2 НЗ контакта, каждый из которых входит в свою независимую цепь безопасности – 1.1 и 1.2.

Создание двух цепей значительно повышает надежность и вероятность правильной работы схемы.

Кроме того, пока не включится первый модуль безопасности, на второй не поступит даже питание.

Вторая ступень:

Omron G9SA-2. Двуступенчатая схема безопасности. Вторая ступень

Во вторую аварийную цепь (обозначена как Авария 2) входит первая цепь (провода 13410 и 13411), концевые защитных барьеров (SQ11, SQ12) и световые барьеры, которые можно замутировать байпасом (провода 1523, 1524).

Кнопка “Сброс” тут названа “Пуск”, т.к. фактически (логически) это так. Первый “Сброс” – это как предварительный пуск, второй “Сброс” – поехали!

Если тут всё собирается, контроллер информируется об этом, и питание (0V) подается на контакторы силовых цепей.

А как же тепловые цепи? В современной аппаратуре считается, что контроллер в состоянии надёжно отследить срабатывание мотор-автоматов и остановить машину, если это заложено в программе.

Хотя, бывает и так, что тепловая цепь заводится в аварийную, далее по схеме.

Как все настроить

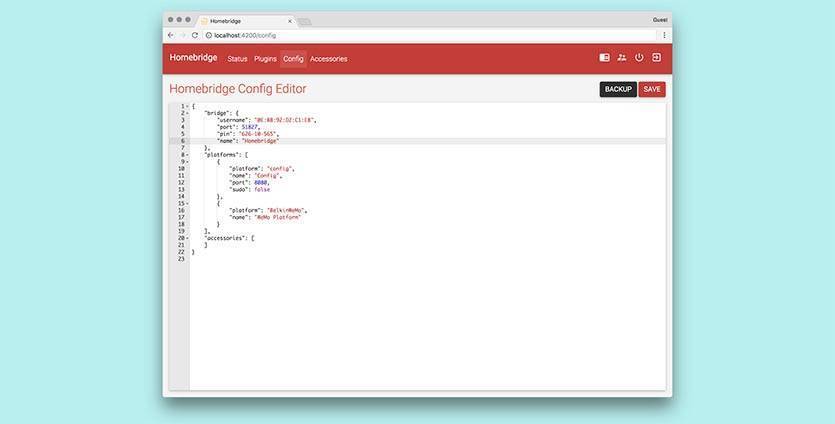

1. Переходим к управлению нашего «моста» HomeBridge любым удобным способом: через SSH протокол с компьютера или смартфона, через консоль непосредственно на «малинке» либо через веб-интерфейс.

2. В веб-интерфейсе ищем плагин homebridge-ewelink-max или через командную строку вводим такую команду:

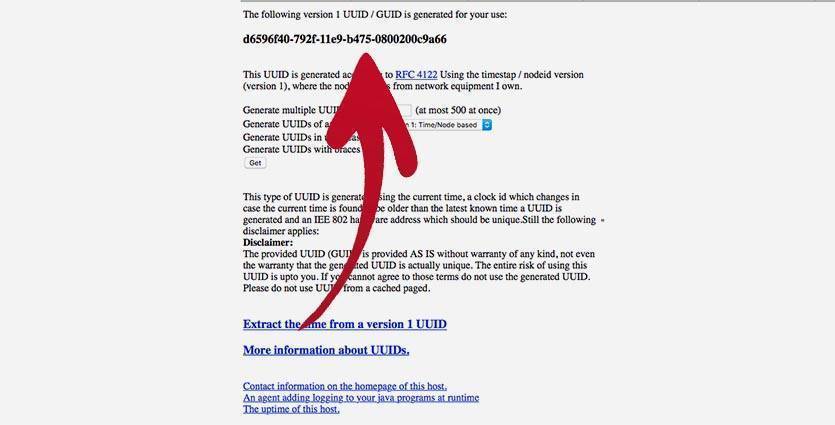

6. Копируем сгенерированный ключ и вставляем его в значение параметра imei.

7. Перезагружаем сервер HomeBridge и заходим в приложение Дом на iPhone.

Вы сразу же увидите все имеющиеся умные гаджеты из приложения eWeLink. Теперь ими можно управлять при помощи Siri или любым другим удобным способом.

Обратите внимание, что плагин и приложение eWeLink используют один ключ и способ авторизации. При одновременном запуске HomeBridge и приложения могут возникать конфликты

Если хотите воспользоваться программой, останавливайте работу сервера либо создайте новую учетную запись eWeLink и поделитесь с ней всеми гаджетами из основной учётки. Так устройствами можно будет управлять как через HomeKit (при помощи логина и пароля основного аккаунта), так и через eWeLink (с логином и паролем второй учетной записи).

Как видите, устройства Sonoff не только являются самым доступным решением для автоматизации умного дома, но и подключаются к HomeKit проще, чем гаджеты Xiaomi.

iPhones.ru

Без паяльника и перепрошивки.

Достоинства и недостатки

Достоинства ИР

Если рассматривать плюсы и минусы импульсных реле, делать это нужно для каждого вида отдельно. Переключатели электромеханические имеют следующие преимущества:

Выгодная стоимость в сравнении с электронными.
Мощная изоляция 5 кВ между контактной группой и катушкой обмотки.
Слабое падение напряжения на выключенных контактах, а значит, низкий процент нагрева устройства.
Инертность к скачкам перенапряжения и помехам, возникающим во время молний.
Возможность управления линией с оптимальной нагрузкой до 0,4 кВ.

Возникновение радиопомех при включении и выключении цепи. Чтобы избежать такого эффекта, нужно прибегать к экранированию, либо увеличивать расстояние от реле до устройств, подвергающихся сторонним волнам.
Относительно быстрый износ переключателя при высоких напряжениях и токах. К нему относят деформацию пружин, окисление контактов.
Более длительное время срабатывания, чем у выключателей с платой.

Электронное импульсное реле со встроенным таймером времени

Для электронных проходных реле характерны такие достоинства:

отменная скорость переключения;
хорошая безопасность для мастера и пользователей;
широкий выбор моделей;
приемлемая стоимость;
наличие индикаторов, оповещающих о режиме работы устройства;
бесшумное функционирование;
расширенный ряд возможностей.

сильный перегрев до критической точки при условии коммутации большого тока;
нарушение работы при малейших сбоях в сети;
частые беспричинные на взгляд мастера «глюки» с импульсами;
наличие высокого сопротивления при закрытом положении;
отключение реле, если в сети произошло кратковременное падение напряжения;
возможность работы некоторых видов устройств лишь при постоянном токе;
замедленный пропуск тока обратного обычному направлению из-за особенностей полупроводниковой схемы.

Несмотря на то что электронные управляемые переключатели имеют больший ряд минусов, устройства постоянно дорабатывают и совершенствуют. Поэтому возможно, скоро они вытеснят электромеханические реле полностью.

Преимущества и недостатки

Достоинства:

Благодаря умению поддерживать приемлемый напор, пользование водой становится более комфортным, бесперебойно работают стиральные и посудомоечные машины.
Реле снижает износ насоса.
Позволяет избежать аварий, затоплений, связанных с прорывом труб.
Многие модели приборов не допускают сухой ход насоса.
Стрелочные и электронные виды реле выполняют функции манометров.

Но есть и недостатки. Реле поддерживает напор воды в достаточно широком диапазоне, например, от 1.2 до 2.8 бара. Такой разброс не всегда может устраивать пользователя.

Установка стабилизатора давления может избавить систему от этого недостатка. В водопроводах, где кроме реле установлен стабилизатор, напор выдерживается с точностью до десятых долей бара (атмосферы).

При использовании детектора происходит включение и выключение насоса, с перерывом от 5 минут до нескольких часов.

Каждое включение -это большой или маленький скачок давления, то есть гидроудар. Отчасти этот скачок компенсирует гидроаккумулятор. Полностью выйти из положения помогает специальное устройство, обеспечивающее плавный пуск насоса.

Принцип работы

Принцип работы довольно прост: дистанционный выключатель соединяется с Wi-Fi роутером посредством зашифрованного сигнала, при этом устройство получает уникальный IP-адрес. Готовые сценарии управления освещением удобнее всего хранить на сервере, т. к. при обрыве связи настройки, хранящиеся внутри прибора, автоматически аннулируются, тогда возникнет необходимость вводить их снова.

Электрический импульс, вырабатываемый генератором беспроводного выключателя, при подаче команды от пульта управления преобразуется в сигнал, который попадает в устройство и дает команду на включение или выключение освещения либо на воспроизведение заложенного сценария.

Сфера применения

Традиционные выключатели постепенно отходят в прошлое из-за неудобства применения, сложности подключения и установки, а также небольшому ресурсу. Беспроводные же аналоги обладают лучшими качествами.

Они отличаются стильным внешним видом и устанавливаются в течение нескольких минут.

Применение таких изделий актуально в следующих случаях:

При переносе старого выключателя, когда его установке мешают предметы мебели. Крепление нового устройства производится в любой точке комнаты — на стену, зеркало, шкаф или другой элемент комнаты.
Для устранения ошибок электриков. При монтаже проводки часто совершаются оплошности, которые влияют на комфорт проживания в квартире или доме. В таких случаях не обязательно делать штробу или планировать дорогостоящий ремонт — можно установить беспроводной выключатель (с пультом или без него).
При дефиците пространства. Классический вариант — выключатель проблематично установить на шкаф или другой предмет интерьера по причине сложности крепления. Беспроводные аналоги являются накладными, а их установка доступна даже новичкам. Кроме того, в процессе монтажа нет необходимости прокладывать кабель и ломать голову над его маскировкой. А радиовыключатель можно поставить в любом месте, будь это журнальный стол, барная стойка, тумбочка или другой предмет мебели.
В деревянных домах. Преимущество зданий, изготовленных с применением деревянных материалов, неоспоримо. Они отличаются долговечностью, способностью сохранять тепло, а также небольшой ценой. Но при монтаже проводки возникают проблемы, связанные с повышенными требованиями к безопасности. Оптимальный вариант — монтаж открытой проводки, но она портит внешний вид интерьера и подвержена механическим повреждениям (в том числе и со стороны грызунов). Сделать скрытую проводку в деревянном доме и вовсе проблема. Лучшим решением является монтаж беспроводных выключателей освещения, которые упрощают процесс монтажа скрытой проводки и позволяют сэкономить деньги.
Для управления освещением из нескольких мест. Бывают ситуации, когда включение света необходимо сделать из 2-3 частей помещения. Чтобы не тянуть провода к каждому выключателю, лучше использовать беспроводные устройства. С их помощью упрощается управление освещением и снижается время на монтажные работы. При желании можно поставить беспроводные выключатели с пультом ДУ.
При необходимости монтажа дополнительных выключателей. Бывает, что после завершения ремонтных работ выбранное расположение не устраивает и требуется установка дополнительного устройства для управления светом. Монтаж беспроводного выключателя решает проблему.
Для включения/отключения света на больших расстояниях. Как быть в ситуации, когда включение и отключение лампы необходимо произвести с другой комнаты или даже с улицы? Тянуть провод для монтажа дополнительного выключателя дорого и небезопасно, а возможности новой технологии позволяют избежать таких проблем. Особенность радиовыключателей заключается в большом диапазоне работы — до 350 м (в зависимости от модели). Управление может производиться с помощью простого пульта, который для удобства делается в виде брелока.
С целью сохранения дизайна помещения. Если монтаж выключателя в углубление невозможен, приходится ставить накладные типы изделий, которые портят внешний вид комнаты и выглядят не очень солидно. Решение проблемы — установка беспроводного устройства, которое отличается небольшой толщиной и отлично вписывается в интерьер.
В качестве альтернативы обычным устройствам. При очередном ремонте в квартире или доме хочется внести какие-то новшества в дизайн, сделать жизнь более комфортной. Одним из путей является монтаж беспроводного дистанционного выключателя. Такие изделия обойдутся дороже, но они просты в установке, имеют солидный вид и обеспечивают легкость управления освещением.

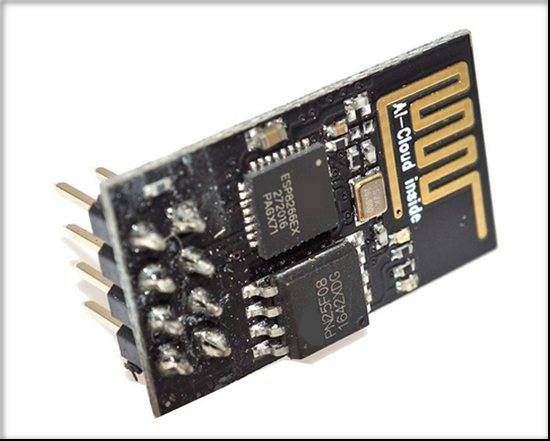

Инструкция по настройке Wi-Fi

Далее будут даны более исчерпывающие инструкции настройки реле при подключении напрямую к смартфону и через общий роутер.

Режим работы 1 — смартфон подключается к модулю напрямую

Первым делом требуется запустить программу USR-TCP232-Test-V1.3 и выполнить следующие команды:

AT+CWMODE=2 — выбор режима ТД;
AT+RST — перезапуск;
AT+CIPMUX=1 — установка нескольких соединений;
AT+CIPSERVER=1,8080 — настройка сервера TCP и установка номера порта;
AT+CIFSR — просмотр адреса IP для режима Точки доступа;
AT+CIOBAUD=9600 — установка скорости передачи порта на 9600 бод.

После этого нужно подключиться к точке доступа со смартфона и скачать в PlayMarket софт EasyTCP_20 для Android. Запустить ее и нажать Connect, введя адрес устройства и номер его порта. После этого в блоках могут создаваться команды, которые будут отправляться на реле.

Режим работы 2 — смартфон и модуль WiFi подключены к одному маршрутизатору

Для этого также требуется запустить первую утилиту и выполнить следующие команды:

T+CWMODE=1 — выбор режима клиента;
AT+RST — перезапуск;
AT+CWJAP=<ssid>,<password> — настройка подключения к маршрутизатору;
AT+CIPMUX=1 — установка нескольких соединений несколько соединений;
AT+CIPSERVER=1,8080 — настройка сервера TCP и установка номера порта;
AT+CIOBAUD=9600 — установка скорости передачи порта на 9600 бод.

Далее требуется подключиться со смарт телефона к сети Wifi роутера и воспользоваться все тем же приложением EasyTCP_20, чтобы начать управление вай фай реле.

Таким образом, WiFi релейный модуль — действительно полезная вещь для создания автоматизированных домашних решений, одним из которых может стать даже «умный дом» на Wifi реле. Именно благодаря своей низкой цене и простоте это устройства получили свою заслуженную популярность.

Устройство и принцип работы реле давления

Устройство реле давления насосной станции не отличается сложностью. В конструкцию реле входят следующие элементы.

Корпус (см рисунок ниже).

Фланец для подсоединения модуля к системе.
Гайка, предназначенная для регулировки отключения аппарата.
Гайка, регулирующая силу сжатия в баке, при которой агрегат будет включаться.
Клеммы, к которым подключаются провода, идущие от насоса.
Место для подключения проводов от электросети.
Клеммы заземления.
Муфты для закрепления электрических кабелей.

Снизу реле имеется металлическая крышка. Если ее открыть, то можно увидеть мембрану и поршень.

Принцип работы реле давления следующий. При увеличении силы сжатия в камере гидробака, предназначенной для воздуха, мембрана реле выгибается и воздействует на поршень. Он приходит в движение и задействует контактную группу реле. Контактная группа, имеющая 2 шарнира, в зависимости от положения поршня либо замыкает, либо размыкает контакты, через которые происходит электропитания насоса. В итоге, при замыкании контактов происходит запуск оборудования, а при их размыкании — остановка агрегата.

Назначение реле давления и принцип работы

Насосные станции обычно оснащаются автоматикой для контроля и управления работой, так как включение и отключение перекачивающего оборудования в автономном режиме крайне необходимо. Выполнение этих операций вручную потребует постоянного внимания к системе и не даст обитателям дома заниматься своими делами, работать и отдыхать.

Достаточный уровень контроля обеспечивает реле давления. Оно представляет собой блок с пластиковым кожухом. Внутри корпуса находятся две пружины, каждая из которых «отвечает» за настройку значения крайнего положения (параметров включения и отключения насоса).

Реле функционально соединено с гидроаккумулятором, в котором в находятся вода и сжатый воздух, среды соприкасаются через гибкую эластичную мембрану. В рабочем положении находящаяся в резервуаре вода через разделяющую перегородку давит на воздух, создавая определенное давление. Когда вода расходуется, ее объем уменьшается, снижается давление. При достижении определенного (выставленного на реле) значения, включается насос и вода закачивается в резервуар до достижения выставленного на второй пружине значения.

Схема подключения реле давления воды для насоса предусматривает соединение оборудования с водопроводом, насосом и сетью электрического питания.

Какие бывают реле

Различают следующие виды:

электромеханические;
электроконтактные (стрелочные);
электронные.

Рассмотрим их устройство и принцип действия.

Электромеханические

Для настройки параметров отключения и включения насоса здесь предусмотрены пружины, которые можно поджать или отпустить, затягивая или ослабляя подстрочные гайки. Пружины механически связаны с металлическими пластинами – контактами. Основным элементом является мембрана, воспринимающая напор и так же механически связанная с контактными пластинами. Прогибаясь под воздействием воды, мембрана воздействует на контактные пластины заставляя из размыкаться или соединяться, размыкая или замыкая цепь управления.

Достоинствами таких устройств являются:

Простота конструкции;
Надежность;
Доступная цена.

К недостаткам относятся:

Довольно относительная точность аппарата, ввиду зависимости его работы от температуры контактных пластин, которая значительно меняется в зависимости от продолжительности цикла срабатывания;
Трудности с точной настройкой.

Стрелочные

В сущности, это аналог электроконтактного манометра, т.е. манометр с встроенными электрическими контактами. Показывающая стрелка манометра достигая встроенного электрического контакта вступает во взаимодействие с ним, размыкая или замыкая цепь управления. Достоинствами устройств этого типа являются:

Простая настройка;
Визуальное наблюдение значений параметров;
Точность выше, чем у электромеханических РД.

Недостатками являются:

Стоимость выше, чем у электромеханического аппарата;
Сложность электрического подключения (ЭКМ подключается через дополнительное реле).

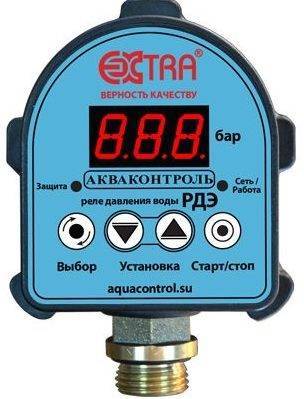

Электронные

Самые продвинутые РД, с довольно широким функционалом: высокой точностью, наличием ЖК дисплея с цифровой индикацией значений, легкость настройки в сочетании с широким диапазоном настраиваемых значений и параметров. Изделие наделено функциями РД и защиты от сухого хода, контроля утечек и разгерметизации трубопровода.

Его назначение – остановить насос при снижении значений контролируемого параметра до минимального заданного значения, исключая возможность его работы без воды, сохранив тем самым его технически исправное состояние.

Кроме того, изделие подаст сигнал о неисправности гидроаккумулятора–накопительной емкости специального исполнения, присутствие которой обязательно для любой схемы водоснабжения. Внутри стального бака расположен резиновый мешок для воды. Между ним и внутренней поверхностью стальной оболочки имеется воздушный зазор. Давление воздуха в зазоре можно увеличить или уменьшить, соответственно уменьшая или увеличивая количество воды в резиновом «мешке».

И наконец, с помощью кнопки на корпусе электронного реле можно принудительно остановить помпу, в случае необходимости.

Среди прочих достоинств нужно отметить следующие:

Отсутствие ложных срабатываний при резких скачках значений контролируемого параметра в системе;
Возможность дополнительной функции полива.

Однако есть и недостатки:

Высокая стоимость;
Зависимость от качества воды, требующая обязательной установки сетчатых фильтров.

От правильного выбора РД зависит работоспособность и безаварийная работа системы водоснабжения.

Разновидности

Программируемые контроллеры – проводной локальные способ связи

Прибор считается самостоятельным устройством, а не простой микросхемой.
Осуществляет взаимодействие через код, получая и обрабатывая сигналы датчиков, а затем подавая команды исполнительным механизмам.
Выпускают в виде отдельного прибора без связки с управляемым оборудованием.

Вайфай соединение – беспроводная локальная связь

К недостатку вайфай-модулей относится то обстоятельство, что гаджет получается слишком энергозатратным. Постоянная подзарядка требует внимания, перерыв в работе перенастройки исходных данных. Технология внедрения такого типа приборов трудоемкая и дорогая. Вайфай не всегда обеспечивает безопасность и стабильность покрытия.

GSM-модули – удаленная беспроводная связь

Устройства, работающие по протоколам ZigBee и Z‑Wave, представляют ячеистую схему рабочей сети. Благодаря такой системы выстраивания взаимосвязей зона покрытия получается более стабильной и безопасной. Каждый элемент системы работает автономно. Если из строя вышло соединение с определенным датчиком, то остальные будут работать без сбоев. В работе контроллеры используют более одного протокола.

Проводное удаленное соединение

Программируемые контроллеры для умного дома требуют прокладки кабельных сетей. Данный способ соединения в большинстве случаев актуален для не для системы «Умный дом», а для промышленного управления между производственными корпусами.

Где может применяться импульсное реле?

Внедрение этого устройства в бытовое пользование объясняется простым удобством. Ведь оно позволяет контролировать освещение как минимум из двух точек.

В квартире это может быть спальня, где включение произошло у входа, а выключение рядом с кроватью. В офисах – это длинные коридоры, лестничные пролеты и большие конференц-залы.

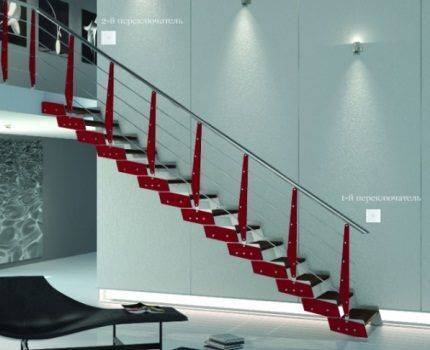

Использование двух выключателей для освещения лестницы стало необходимостью. Включив свет на первом этаже, вполне логично погасить его вторым выключателем наверху

С задачей трехпозиционного управления могут справиться проходные и перекрестные выключатели. Эта схема и до сих пор имеет широкое применение. Но в ней присутствуют и очевидные недостатки.

Во-первых, это довольно сложная для монтажа система, в которой электричество проходит путь через главный автомат, распределительную коробку, сами выключатели и затем на лампы освещения. При ее установке нередко возникают ошибки. Если же необходимо более трех мест управления, то схема усложняется.

Схема наглядно показывает перегруженность проводами: от первого выключателя – пять, от второго – шесть, от первой и второй подсветки – по три кабеля

Во-вторых, все провода имеют одинаковое сечение, так как используют ток одного напряжения, что сказывается на общих затратах. В них также входит цена проходных выключателей, в несколько раз превышающая стоимость обычных.

Но необходимость использования импульсного реле происходит не только из соображений комфорта. Оно также применяется для сигнализации и защиты.

Например, на промышленном предприятии для запуска производственных процессов, требующих высокой электрической мощности, этот прибор позволяет обезопасить оператора. Так как работает от токов малого напряжения либо вовсе управляется дистанционно.

Применение трехфазных реле контроля

Основной функцией реле напряжения является контроль над разностью потенциалов или напряжением в трехфазных электрических сетях, рассчитанных на 380 В. Обычные колебания напряжения, происходящие в небольших пределах, не наносят вреда проводке, подключенным приборам и оборудованию. Однако в случае скачков в сторону увеличения или уменьшения, могут возникнуть большие проблемы.

Под действием слишком высокого напряжения изоляция проводов и кабелей перегревается и в конце концов расплавляется. Наступает и перегорание бытовой техники, включенной в трехфазную цепь. Если же напряжение слишком маленькое, это приводит к снижению мощности и последующим сбоям в работе электронной аппаратуры. В некоторых случаях приборы перестают работать и самостоятельно выключаются.

Особенно тяжелые последствия наступают для электродвигателей, которые в результате падения напряжения очень часто сгорают. В связи с этим, необходим постоянный контроль над состоянием фаз, осуществляемый с помощью трехфазного реле контроля напряжения, установленного в сети.

Выбор места установки

Для корректной работы оборудования подключение реле давления к насосу должно выполняться таким образом, чтобы избежать влияния турбулентности и резких перепадов давления в моменты включения перекачивающего оборудования и в процессе его работы. Наилучшее место для этого — в непосредственной близости от гидроаккумулятора.

Перед установкой реле давления обратите внимание на рекомендованный производителем режим эксплуатации, в частности, на допустимые значения температуры и влажности. Некоторые модели могут работать только в отапливаемых помещениях

В классической схеме подключения реле давления к глубинному насосу автономного водоснабжения перед реле устанавливается следующее оборудование:

перекачивающий агрегат,
обратный клапан,
трубопровод,
перекрывающий поток вентиль,
дренаж в канализацию,
фильтр для предварительной (грубой) очистки.

При использовании многих современных моделей перекачивающих агрегатов поверхностного типа установка реле давления воды для насоса может быть намного проще: проводится блочный монтаж, когда реле устанавливается вместе с насосом. Перекачивающий агрегат имеет специальный штуцер, поэтому пользователю нет необходимости самостоятельно искать наиболее подходящее место монтажа. Обратный клапан и фильтры для очистки воды в таких моделях часто бывают встроенными.

Подключение реле давления к погружному насосу также может быть проведено, если разместить гидроаккумулятор в кессоне и даже в самом колодце, так как часто требуется влагозащищенное исполнения оборудования контроля и условия эксплуатации реле давления могут позволять его нахождение в таких местах.

Схема подключения реле давления и насосной станции с поверхностным насосом незначительно отличается от схемы с погружным агрегатом последовательностью расположения некоторых элементов

Очевидно, что выбор способа и места установки зависит от исполнения оборудования, обычно все рекомендации в этом отношении указываются производителем в сопроводительной документации.

Подключение по Wi-Fi

Для полноценного контроля и управления Sonoff со своего смартфона нужно инсталлировать приложение Ewelink. Оно доступно для iPhone и устройств на Android. ПО можно найти в Play Market, App Store и по QR-коду на коробке Sonoff.

После инсталляции утилиты зайдите в нее:

Пройдите регистрацию, выбрал страну и email (гаджет должен иметь выход в интернет).
На электронном ящике отыщите проверочный код и внесите его для завершения регистрации.
После ввода пароля в двух полях, заканчивайте регистрацию и авторизуйтесь в своем профиле.
Далее в утилите жмите кнопку «Добавить устройство».
Для сопряжения мобильного смартфона и реле, на корпусе Sonoff около 5 сек удерживайте черную кнопку.
Как только замигает светодиод зеленым цветом, поставьте метку напротив первой опции и жмите далее.
Из списка выберите домашнюю или офисную Wi-Fi сеть и введите ее SSID и пароль (поставьте птичку напротив «помнить данные»).
Ожидайте, пока смартфон обнаружит, подтянет и настроит подключение к реле.
После успешной регистрации устройства вы можете переименовать его в приложении так, как вам удобно.
Затем кликайте кнопку «Завершить».

Как прошить микропрограмму

Sonoff Basic — беспроводное реле с поддержкой режима DIY. Аббревиатура расшифровывается как Do It Yourself и означает, что устройство может быть прошито пользовательским программным обеспечением для реализации кастомных проектов. Построен гаджет на базе Wi–FI адаптера ESP8266.

Процесс прошивки

В примере рассматривается методика заливки популярного ПО Tasmota. Для нее понадобятся:

сам Wi–Fi переключатель;
адаптер USB-Serial (например, преобразователь USB–UART CP2102);
соединительные провода;
файл с прошивкой Tasmota;
программа для заливки. В качестве таковой подойдет удобная утилита nodeMCU–flasher.

Когда все подготовлено, следующий шаг — снять крышку с реле, поддев удерживающие ее защелки.

Под крышкой обнаружится плата с необходимыми коннекторами (обозначены на картинке):

К ним подсоединяется модуль USB–UART.

Когда Sonoff Basic и адаптер окажутся в сборе, конструкция подключается к ПК. Необходимо перевести реле в режим прошивки. Для этого:

зажимается кнопка Reset;
устройство включается;
кнопка отпускается.

Последующие шаги:

запустить nodeMCU–flasher;

на главной странице выбрать COM–порт, на котором системой опознался модуль;
во второй вкладке указать скачанный ранее файл Tasmota;

проверить настройки на вкладке Advanced;

если все в порядке, можно вернуться в пункт меню Operation и нажать на кнопку Flash.

После завершения переключатель следует перезагрузить. Если заливавшаяся на Sonoff Basic прошивка «встала» успешно, диод начнет мигать зеленым. Это означает, что гаджет готов принимать Wi-Fi подключения.

Беспроводная сеть будет открытой и носить имя с префиксом «sonoff–». Достаточно соединиться с ней и набрать в любом браузере адрес по умолчанию http://192.168.4.1. Откроется страница настроек Wi-Fi. Там можно задать параметры и сохранить их.

Задав сетевые параметры, можно приступать к конфигурированию прибора — например, встроенной реализации протокола MQTT. Образец конфигурационной страницы:

Похожим образом прошиваются и другие гаджеты от Sonoff — переключатель POW R2 и прочие, хотя есть и специфичные для разных моделей нюансы. Так, при прошивке R2 ни в коем случае нельзя одновременно работать с устройством через последовательный порт и подавать на него внешнее питание.

Equation wi-fi.

Стоит 4700р.

Тоже работает с SST-cloud, как и предыдущий терморегулятор. Видимо сказывается наличие открытого API.

Подключение к сети Wi-Fi возможно двумя способами:

Smart Config – упрощенный протокол подключения;

Access Point – подключение в режиме точки доступа, сформированной терморегулятором.

Терморегулятор имеет два датчика температуры: датчик температуры пола – выносной, поставляется в комплекте с терморегулятором; и датчик температуры воздуха – встроенный в корпус прибора.

На дисплее отображается температура пола (текущая и заданная) или температура воздуха.

Никаких интересных функций нет. Непонятно – есть ли в терморегуляторе возможность программировать недельное расписание.

Перед первым включением.

Перед первым включением нужно либо погрузить мотор в воду, если он погружной, либо залить его водой, если он поверхностный. Эта информация не относится к теме текущей статьи. Возможно я напишу об этом в другой статье.

Если мы все проверили и подготовили, то щелкаем выключателем и мотор начинает работать. Это значит, что мы все подключили правильно!.

Мы бежим к насосу и с замиранием сердца смотрим, как растет давление. У нас для этого есть манометр. Предположим, оно выросло до 1.5 атмосфер и насос выключился. Ура! Все работает. Осталось только настроить реле на нужное давление. Но перед этим мы открываем воду в туалете (кричим кому-нибудь из родных, или звоним, если дом большой) и следим, как давление начинает падать. Предположим, оно упало до 1 атмосферы и насос включился. Да! Действительно все работает.

Твердотелки – надо ли их использовать?

Для начала рассмотрим также целесообразность применения таких реле. Например, реальный случай:

Другой случай, когда такие реле не нужны:

О перегрузках и защите твердотельных реле будет подробно сказано ниже, а в данном случае целесообразно применить обычный контактор, который прекрасно справляется с перегрузкой и стоит в 10 раз дешевле.

Поэтому, за модой гнаться не стоит, а лучше применить трезвый расчет. Расчет по току и по финансам.

Если кому-то придёт в голову, можно кнопкой звонка или герконом запускать двигатель мощностью 10 кВт! Но не так всё просто, подробности будут ниже.

Ещё схемы на реле

Схема автоматического переключения фаз от городской электросети и генератора с защитой от дурака:

Схема автоматического переключения фаз от городской электросети и генератора с защитой от дурака

Схема автоматического переключения фаз от городской электросети и генератора с защитой от дурака. За монтаж извиняюсь, тут главное принцип.

Схема автоматического переключения фаз от городской электросети и генератора с защитой от дурака

Подобные схемы у меня рассматриваются в статье про подключение генератора к домашней электросети.

Вот другая схема, управление по двум проводам тремя нагрузками. Автор подробно рассказывает на видео, как и что работает:

Выводы и полезное видео по теме

Видеоматериал рассказывает об устройстве, работе, применении и истории создания этого вида устройств:

Следующий сюжет подробно описывает принцип действия твердотельных или электронных реле:

Использование импульсных реле находит все более широкое применение в современных системах электрификации. Увеличение требований к функционалу и гибкости управления освещением, экономии материалов и безопасности создает непрерывный импульс к совершенствованию контакторов.

Они уменьшаются в размерах, упрощаются конструктивно, повышая надежность. А использование принципиально новых технологий в основе работы позволяет применять их в жестких условиях пыльных производств, вибрации, магнитных полей и влажности.

Пишите, пожалуйста, комментарии в находящемся ниже блоке. Задавайте вопросы, делитесь полезной информацией по теме статьи, которая пригодится посетителям сайта. Расскажите о том, как выбирали и устанавливали импульсный выключатель.

Реле с управлением по вай фай для умного дома
