Варианты выполнения работы
Важно знать, как наточить цепь бензопилы в домашних условиях, чтобы не затягивать процесс работы с пиломатериалом и не сломать инструмент. Заточка цепи электропилы своими руками ничем не отличается от правки режущего элемента пилы с бензиновым двигателем
Можно выбрать один из доступных способов:
- Правка зубьев с использованием напильника — это самый распространённый и легкий способ, который позволяет произвести заточку непосредственно на месте проведения работ.
- Заострить зубья можно с помощью системы PowerSharp.
- С использованием специального заточного станка — такой метод используют сервисные центры, но им вполне можно воспользоваться и в домашних условиях.
- С помощью УШМ (болгарки). Таким способом вряд ли смогут воспользоваться неопытные пользователи, так как он редко применяется и требует определённых навыков.
Угол заточки бензопилы Штиль
Важно выдержать угол заточки заднего угла верхнего лезвия, сделать это можно только используя шаблон. Иными способами этого добиться крайне сложно, т
к. его значение колеблется в пределах от 50 до 60°. Угол передней кромки можно менять, в зависимости от того, какой тип распиловки вы будете производить. Чем тверже порода древесины, тем меньше угол, в противном случае кромка будет загибаться. Оптимальные значения угла 10…12° при продольной распиловке, и 25…30° при поперечном способе распила. От того, какой угол кромки используется в конкретном случае, зависит её производительность.
Правка цепи напильником
Заточка цепей бензопил производится двумя видами напильников: круглым и плоским. Круглый напильник должен соответствовать диаметру закругления распиловочных зубьев конкретно взятой цепи. К примеру, для заточки бензопилы Штиль 180 своими руками понадобится напильник диаметром 4 мм. Для остальных цепей такого типа могут применяться напильники диаметром от 3,8 до 4,8 мм. Для цепей, которые используют на профессиональных пилах, применяют надфили диаметром от 5,2 до 5,5 мм. О станках для заточки цепей читайте здесь.
Для правильной правки цепи использования только круглого напильника недостаточно, потому что, кроме заточки зубьев, необходима корректировка ограничителя глубины пропила. Если упустить этот важный момент, то цепочка не сможет вгрызаться на нужную глубину в тело распиловочного материала, а это существенно снизит скорость проводимых работ и будет влиять на ресурс двигателя. Для этого типа заточки необходимо использовать плоский напильник.
В вовремя заточки, защищайте руки плотными перчатками, а глаза — очками.
Полезные советы
В работе пригодятся следующие рекомендации:
- Для начала установите инструмент на ровную и устойчивую поверхность — хорошо подойдёт стол или лавка. Если вы находитесь в условиях леса, то просто найдите широкую чурку или пенёк. Проверьте зубья по всей окружности на наличие сколов и прочих дефектов: может оказаться так, что некоторые зубья сломились.
- Приведите тормоз пилы в рабочее состояние — это действие заблокирует движение цепки по шине. Следите, чтобы режущий элемент вовремя заточки был натянутым. Рекомендуется поместить под шину подставку в виде полена или обычного куска ветки — так при надавливании она не будет проваливаться. Можно приобрести специальные струбцины для удержания шины в стационарном положении.
- В процессе заточки движения напильника осуществляются изнутри зуба к внешнему краю кромки, прокручивая напильник вокруг своей оси. При этом инструмент нужно двигать параллельно специальной метке, расположенной на цепи. Эта метка служит указателем правильного угла заточки режущей кромки. Для удобства самого процесса зуб, который вы обрабатываете, должен располагаться по центру шины.
- Все заточные работы необходимо проводить в защитной одежде и перчатках, т. к. режущая кромка зубьев очень острая, поэтому есть большая вероятность травмирования. Для равномерной заточки производители рекомендуют проводить одинаковое количество движений напильника для каждого зуба, на практике такую рекомендацию можно применить исключительно к зубьям, которые не имеют повреждений.
- Для более лёгкой заточки напильник можно применять в паре со специальной державкой, на которой нанесена разметка допустимых углов. С помощью таких меток зубья можно заточить не только для поперечного, но и для продольного распила древесины. Использование державки также будет полезно людям, которые в отличие от профессионалов не имеют должного опыта в этом деле.

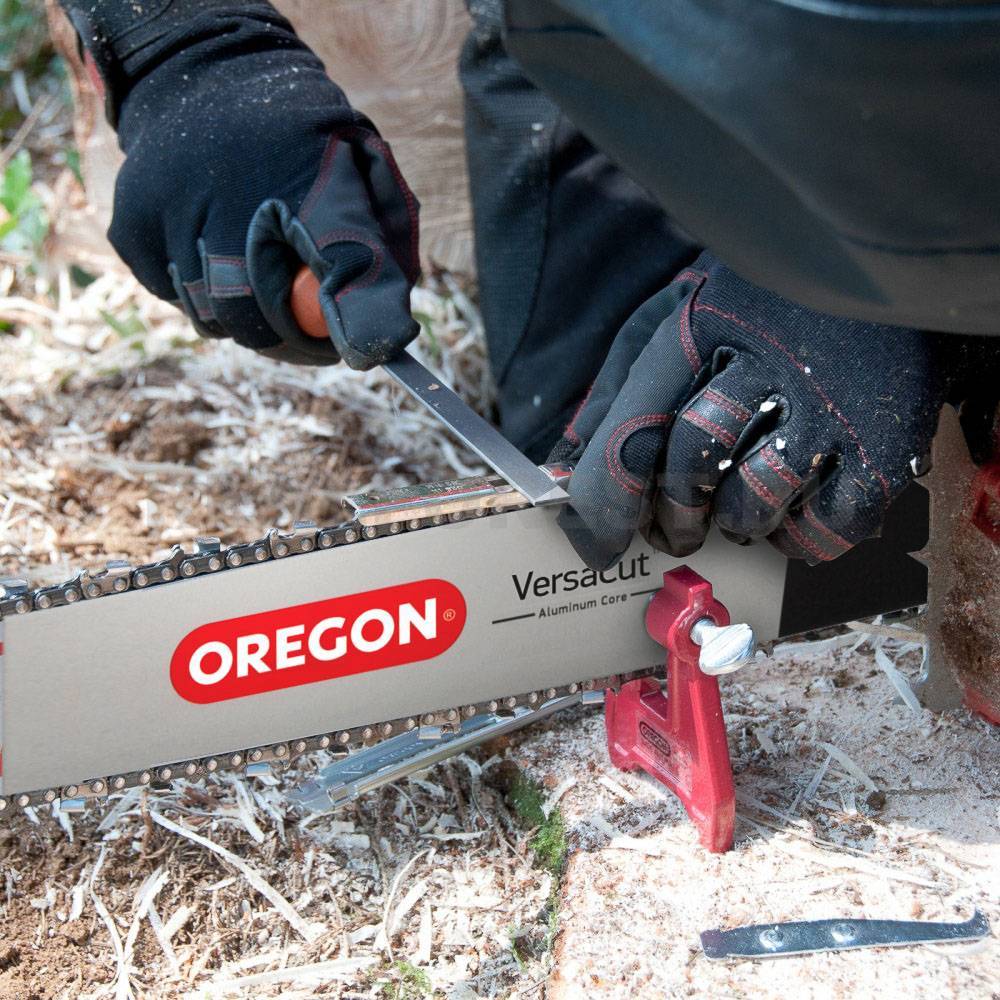

Как правильно заточить вручную с помощью напильника?
Применение напильника – самый простой и бюджетный способ подправить остроту режущей кромки. Для процедуры потребуется и тиски для надежного закрепления шины в неподвижном состоянии. Выбор типа и диаметра напильника зависит от особенностей цепи, самой технологии процедуры.
Определение диаметра напильника
Заточку цепи проще проводить круглым напильником с державкой, диаметр которого подбирают в зависимости от особенностей шага звеньев. В таблице представлена информация для грамотного подбора инструмента.
| Шаг | Диаметр напильника |
| 0,25 | 2×2 |
| 0,325 | 2×2,4 |
| 0,375 | 2×2,6 |
| 0,404 | 2×2,75 |
Параметры напильника
Несмотря на простоту операции, с помощью напильника можно испортить качество шины. Полезные рекомендации по проведению заточки:
- первичную заточку производят круглым напильником разного диаметра, а чтобы подправить остроту металла, применяют плоский инструмент;
- он не должен заходить за верхнюю часть режущего полотна больше 20%, следует поддерживать одинаковую силу зажима;
- движения выполняют от себя, количество повторений должно быть равным для всех зубьев;
- для коррекции вертикальной плоскости напильник ставить строго под прямым углом;
- горизонтальные элементы затачивают под углом 20-30o. Рисунок 5 – Комплект напильников
Как осуществить процесс своими руками в домашних условиях – пошаговая инструкция
Подправить цепь бензопилы с помощью напильника можно даже в домашних условиях
Важно правильно выбрать инструмент и соблюдать технологию. Пошаговый алгоритм:
- Зафиксировать шину тисками, чтобы ее верхняя часть была в горизонтальной плоскости.
- Отметить маркером или нитроэмалью самый короткий зуб – он будет служить точкой отсчета.
- Завести поверхность круглого напильника за главную режущую кромку, прижать его по всей линии. За счет державки он автоматически примет необходимое положение.
- Не меняя угла, 3-4 раза провести инструментом по скошенной поверхности. При необходимости повернуть напильник вокруг своей оси, чтобы добиться необходимой остроты.
- Проверить высоту ограничителя специальным шаблоном, скорректировать заточку плоским напильником. Рисунок 6 – Заточка цепи своими руками с помощью напильника
Повторить манипуляцию с каждым звеном вплоть до отмеченной точки отсчета. Перевернуть цепь, аналогичным образом заточить все остальные зубья.
Причины затупления зубьев цепи инструмента
Существует множество причин, почему происходит притупление режущих элементов бензиновых и электрических пил. Главная из них заключается в естественном процессе. Пиление древесины, которая имеет более мягкую структуру, чем металл, все равно приводит к постепенному притуплению режущих кромок зубьев. Избежать этого попросту невозможно, но скорость снижения уровня заточки можно снизить, если использовать качественные цепи, выпущенные добросовестными производителями.
К другим причинам ускоренного притупления бензопильных цепей принадлежат следующие факторы:
неправильно выставленное натяжение цепи;
использование низкокачественного масла, которое не попадает в соединения между звеньями, и тем самым не осуществляет качественную смазку
Особенно категорически противопоказано использовать отработку в качестве смазки;
важно учитывать тип распиливаемой древесины, иначе цепь может очень быстро затупиться. Специально для работы с древесиной высокой твердости следует использовать цепи с победитовыми напайками на зубьях;
попадание под режущие части посторонних материалов, например, металл, камень, пластик, песок, стекло, земля
Незначительное попадание земли или песка на цепь инструмента ускоряет притупление кромок в 10 раз;
длительная эксплуатация инструмента без перерыва. В ходе пиления режущие части подвергаются такому негативному влиянию, как нагрев. Чем выше температура металла, тем быстрее происходит притупление зубьев, поэтому специалисты рекомендуют делать перерывы в работе инструментом (примерно через каждые 2 часа перерыв на 10-20 минут);
неправильный выбор цепи под технические параметры инструмента
Этому моменту также следует уделить особое внимание, иначе это приведет не только к быстрому притуплению звеньев инструмента, но и снижению ресурса двигателя.
Еще один немаловажный момент, которому неопытные пильщики не уделяют должного внимания: заточку цепи бензопилы следует выполнять только и исключительно после ее остывания.
Это интересно! Совет для начинающих пильщиков: перед тем, как работать бензопилой, рекомендуется дополнительно смазать цепь моторным маслом. Вы наверняка замечали, что новые изделия имеют некую смазку. В процессе смазка цепи осуществляется через специальный канал маслонасоса, но не будет лишним, если перед работой, вы дополнительно нанесете смазывающее вещество прямо из бутылки или со шприца.
Заточка цепи бензопилы своими руками — особенности и способы
Если у бензопилы затупилась цепь, это снижает продуктивность работы. Вы будете прилагать много усилий, но нормального распила не получите. А вот риск травмы при использовании бензопилы с плохим состоянием цепи сильно возрастает. Из ситуации есть несколько выходов. Можно приобрести новую цепь, можно заточить ее в специальном сервисе или сделать это своими руками. В последнем случае, заточка цепи для бензопилы обойдется вам бесплатно.
Если вы привыкли подолгу использовать бензопилы, интенсивно работать инструментом, значит, сталкивались с проблемой стачивания зубцов цепи. Стоит один раз задеть грунт или песок, чтобы зубцы цепи стали не такими острыми, а качество пиления ухудшилось. Если каждый раз отдавать пилу на заточку мастеру, придется делать в работе перерывы. Намного быстрее научиться самому правильно затачивать цепь пилы.
Сложная форма зубцов делает процесс заточки не самым простым процессом, поэтому перед началом работы нужно познакомиться со способами и особенностями заточки пильной цепи.
Конструкция цепи
Пильная цепь состоит из следующих элементов:
- Левый режущий зуб.
- Правый режущий зуб.
- Ограничитель глубины пиления.
- Ведущее звено.
- Заклепка.
Чтобы цепь хорошо пилила, необходимо заточить каждый зуб по левой и правой сторонам
Однако, чтобы не испортить заточку, важно знать, какой формы у нас зубья на цепи. Существует две распространенные формы пильных зубьев:
- Чиппер. Это более распространенная форма зуба, и встречается практически во всех цепях. Здесь профиль несколько скруглен, поэтому затачивать его круглым напильником гораздо проще. Однако, на практике чиппер затупляется немного быстрее, чем чизель.
- Чизель. Профиль резца в данном случае похож на семерку. У такого резца довольно малая площадь контакта при соприкосновении с древесиной, поэтому он встречает меньшее сопротивление. По этой причине за один запил он делает большую глубину реза, а, значит, скорость распила бревна будет больше (в сравнении с чиппером). Но заточить его без повреждения кромки гораздо сложнее.
Способы заточки цепи бензопилы
Как говорилось выше, существует несколько различных способов это сделать. Самыми популярными являются:
- заточка напильником,
- болгаркой,
- электрическим станком
- и так называемым «ручным» станком.
Напильником
Напильник хорошо справится с заточкой цепи
Такой вид заточки является самым простым. В этот набор входит круглый и плоский напильник, особые державки, шаблон-калибр, крючок для удаления стружки и другие. И если инструменты заточки напильником могут несколько различаться, то тем не менее они имеют примерно одинаковую логику и тот же функционал.
Диаметр круглого напильника напрямую зависит от размера цепи:
Как затачивать?
Процесс заточки делится на несколько этапов:
Нужно убедиться, что у пилы включен цепной тормоз
После следует крепко зажать инструмент в тисках.
Зуб, с которого была начата заточка, следует чем-либо пометить, чтобы нечаянно не начать затачивать зубья ещё раз.
Перед заточкой обратить внимание на специальную пометку, которой производитель указал максимальный угол возможной заточки. Выполнять саму заточку следует в сторону указательных стрелок.

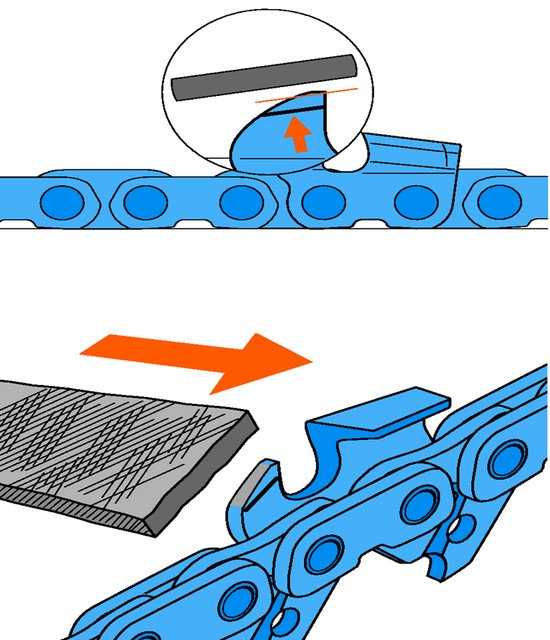

Помимо зубьев затачивается также ограничитель
Это может понадобиться со временем, поскольку ввиду заточек снижается высота зубьев. Как правило, ограничитель затачивается через две-три заточки зубьев. Если этого не сделать, то во время работы с инструментом могут возникнуть проблемы.
А вы пробовали самостоятельно точить цепь бензопилы?
Было дело!Не довелось
Советы от специалистов
- При отсутствии опыта лучше не начинать с дорогих цепей.
- Движения должны производиться только в одном направлении «от себя». Причём для каждого из зубьев должно производиться одинаковое количество движений с примерно равным прикладыванием усилий.
- Для заточки вертикальной плоскости напильник должен быть расположен строго под прямым углом, а для заточки горизонтальной – под углом 20-30 градусов.
- Если перед заточкой было обнаружено, что не все зубья имеют одинаковую высоту, то ориентиром становится самый низкий из них.
Плюсы:
Минусы:
Болгаркой
Один из способов заточить цепь пилы — это болгарка
Такой способ не очень одобряется профессионалами, поскольку высок риск повреждения как инструмента, так и того, кто непосредственно и будет натачивать пилу. При этом на первый взгляд этот метод нравится многим, но на практике всё гораздо сложнее, чем кажется.
Тем не менее, способ всё ещё актуален.
- Цепь должна оставаться на шине.
- На болгарку крепится диск (желательно не новый) толщиной в полтора-два миллиметра.
- Перед цепью и шиной должна стоять небольшая преграда.
- Угол при заточке такой же, как описано в первом способе.
- После процесса обязательно подтянуть цепь.
Профессионалы особенно не рекомендуют этот способ новичкам, поскольку высок риск нанести тяжёлые увечья и травмы.
Плюсы:
Минусы:
Электрическим станком
Электрические станки для заточки
Такие станки оснащены специальными функциями для заточки под под определённым углом. Благодаря станку появляется гарантия, что диск к цепи будет подведён с максимальной точностью и аккуратностью. Также существуют станки со специальными тисками для зажатия цепи. Этот способ максимально подходит для новичков, поскольку удобство и безопасность гарантированы. Стоимость такого станка напрямую зависит от его функциональности.
Станком с ручным приводом
На вид станок с ручным приводом напоминает лучковую пилу. Разве что на месте, где бы располагалось полотно такой пилы, находится напильник. Такой станок даёт возможность наточить и подогнать зубья бензопилы под нужный размер. В станок встроен механизм, благодаря которому можно выстроить нужный размер.
Во время процесса понадобиться всего два-три движения, после чего можно переходить к следующему зубу. Этим же станком можно наточить и ограничитель. Разница лишь в самом напильнике, а точнее – в его форме. Так как при наточке зубьев необходим круглый напильник, а при заточке ограничителя – плоский.
Плюсы:
Минусы:
Станки с ручным приводом
Советы от профессионалов
- Перед тем, как начать заточку каким-либо способом, нужно включить пилу примерно на минуту. Делается это для того, чтобы смазочное масло попало на каждую деталь.
- Обязательно время от времени затачивать цепь и никогда не откладывать это дело на потом.
- Наблюдать за натяжением цепи при работе. При обнаружении неполадок стоит тут же исправить их. Плохо натянутая цепь является травмоопасным предметом.
Выше описаны самые распространённые способы заточки бензопилы. Свой способ стоит выбирать исходя из умений, знаний правил безопасности и опыта работы с инструментом.
Параметры зубьев
Режущий элемент цепи (звено), имеет следующую конструкцию:
- основание;
- лопатка зуба;
- ограничитель глубины;
- торцевое лезвие;
- верхнее лезвие.
Добиться максимальной эффективности при пилении можно лишь затачиванием зубьев под нужным углом. Если сточить заднюю часть спинки зуба, то будет сформирован задний угол верхнего лезвия, позволяющий кромке беспрепятственно врезаться в материал.

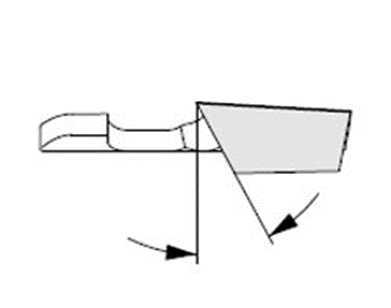

Задняя лопатка также стачивается под углом назад, чтобы вертикальное лезвие могло производить торцевое обрезание волокон древесины.
Кромка верхнего лезвия должна формировать относительно нижней части звена передний угол 60-85°.
Угол заточки измеряется относительно направляющей шины (под прямым углом).
Данный угол принято изменять в зависимости от того, какие виды работ будут проводиться бензопилой. Если угол увеличить, непромерзлая и мягкая древесина будет распиливаться быстрее. Уменьшение угла заточки дает возможность пилить твердые породы древа и сильно промерзлую древесину. В дополнение к сказанному, такая мера способна устранить сильную вибрацию инструмента и способствует его плавному ходу.

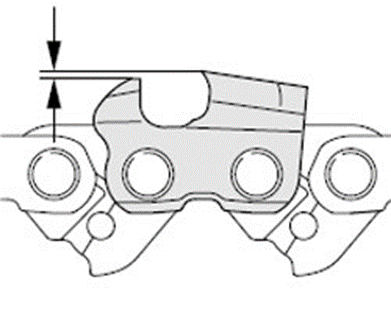

На следующем рисунке видно что перед зубом установлен упор, ограничивающий глубину захвата материала.
Данным упором, как уже говорилось, можно регулировать толщину снимаемой стружки и производительность агрегата. Зазор между верхней кромкой и ограничивающим упором должен быть 0,5-0,8 мм. Если это расстояние сделать больше, то повысится риск отдачи бензопилы, увеличится вибрация, и аппарат начнет захватывать больше материала. При малом зазоре падает скорость пиления.
Цепь для бензопилы чаще всего затачивается обычными напильниками по специальным шаблонам. Но можно это делать и на ручных либо электрических заточных станках.

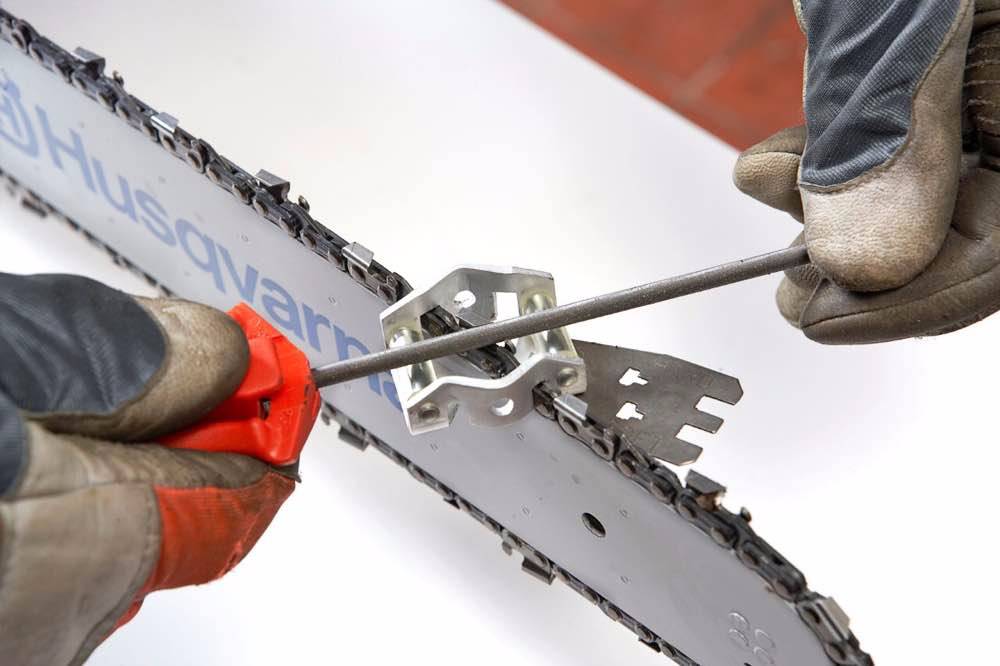

Шаблон для заточки цепи бензопилы
Приобретая бензопилу, целесообразно обзавестись и специальным шаблоном (см. рис. 3), при помощи которого можно легко установить оптимальные значения углов зуба. С его помощью контролируются значения задних углов верхнего и торцевого лезвий, а также передний угол кромки (он указывается в инструкции производителя, и может изменяться в пределах 65 — 80°)
Особенно, важно применение шаблона для оценки значения заднего угла верхнего лезвия. Этот угол заточки цепи бензопилы определить иначе очень сложно, а между тем его необходимо выдерживать в довольно ограниченных пределах — от 50 до 60°
Угол заточки цепи бензопилы можно менять, в зависимости от того, какие работы будут производиться. С увеличением твёрдости древесины, его значение должно быть меньше. В целом считается оптимальным значением угла 10 — 12° – при продольном распиле, и 25 — 30° – при поперечном распиле.
Заточку можно выполнять вручную, используя круглый напильник рабочим диаметром 4 — 5.5 мм, либо на станке
В первом случае, крайне важно правильно располагать инструмент относительно затачиваемого зуба. Верхняя кромка рабочей части напильника располагается примерно на пятую часть выше верхней кромки зуба
Инструмент располагают перпендикулярно оси цепи, и под углом в 25 — 30° к верхней кромке зуба
Одного круглого напильника недостаточно. Для заточки ограничителя, потребуется плоский напильник, а для очистки места проведения работ – крючок, снимающий образующиеся опилки. В продаже имеются, также, специальные державки, на которых проградуированы линии направления движения напильника относительно оси цепи. Как видно из рисунка выше, державка может быть установлена на зуб сверху, и опираться на его верхнюю кромку. Поскольку высота державки адаптирована под определённый шаг цепи, то её следует выбирать применительно к бензопилам конкретных моделей и торговых марок.
Минимально необходимый комплект для того, чтобы получить верный угол заточки цепи ручным способом, представлен ниже.
Сначала, затачиваются зубья одного направления, а затем – другого. Начинают с лёгких нажатий инструмента в направлении от себя, постепенно увеличивая нагрузку. В ходе заточки, круглый напильник периодически проворачивают вдоль своей оси.
Рейтинг заточных станков 2021
Patriot MG 220
Недорогой точильный станок для нерегулярной заточки цепей бензопил. Мощность у него невелика — всего 85 Вт, но этого хватает, чтобы время от времени заточить пару цепей. Здесь используется заточной круг диаметром 105 мм и толщиной 4,8 мм. Также можно использовать круги толщиной 3,2 и 4,2 мм (продаются родные у Patriot). Диаметр посадочного гнезда здесь составляет 22,2 мм. Скорость вращения диска 4800 об/мин, поэтому прибор можно смело отнести к высокооборотистым.
Устройство способно затачивать под углом от 0° до 40° (вращение крепления цепи). Пользователи отмечают, что у станка хорошее литье, и он не тарахтит во время работы. Правда, производитель не предусмотрел стопор вала двигателя, поэтому при замене диска его придется дополнительно стопорить ключом.
Вихрь СЗЦ-200
Станок для цепей отечественного производства мощностью 200 Вт. Двигатель разгоняет рабочую насадку до 6000 об/мин, поэтому заточка цепей производится довольно быстро. Диаметр заточного круга составляет 100 мм, толщина 3,2 мм, а посадочное гнездо у него 10 мм. В зависимости от типа цепи можно выбирать угол заточки от 0° до 30°. На корпусе устройства располагается ограничитель глубины заточки — он необходим, чтобы во время работы случайно не разрезать цепь избыточным надавливанием.
Сверху рабочий диск закрыт пластиковой защитой и прозрачным щитком, который защищает глаза от попадания искр. В комплекте с устройством идет специальный металлический стержень, который стопорит диск, если его нужно открутить и поменять. Кстати, если этот стержень потеряется, то вместо него можно использовать кусок обычной проволоки катанки 6-ки. Весь прибор весит всего 2 кг.
ДИОЛД М3-0,13
Станок российского бренда, но китайского происхождения. Этот прибор не для лесоповала, но в домашних условиях станет настоящим спасением. Мощность двигателя составляет 130 Вт. При этом он разгоняет диск до 2500 об/мин — для серийной заточки не подойдет, а 1 — 2 раза в день восстановить зубья цепи — вполне. Здесь хорошая литая подошва, которая будет крепко (без люфтов) держать цепь при правильном и надежном закреплении устройства на столе. Кстати, крепежи подошвы к столу также идут в комплекте.
В комплекте с устройством идет родной заточной диск диаметром 100 мм, посадочным гнездом 10 мм и толщиной 3,5 мм. Качество диска хорошее (не нужно менять сразу же после покупки). Если вам нужен прибор для гаража, чтобы время от времени точить цепь своей бензо- или электропилы, недорогой ДИОЛД М3-0,13 станет хорошим приобретением.
Rezer EG235-CN
Это хороший мощный тяжелый станок для регулярной заточки пильных цепей. Он может точить цепи с шагом 0,325, 0,375 и 0,404 дюйма. Регулировка шага выполняется с помощью бокового винта. Крепление цепи осуществляется не автоматической системой, а эксцентриковыми натяжителями. Станок имеет хорошее литье, все элементы изготовлены из металла. Отметим, что здесь идет крупный диск диаметром 145 мм и толщиной 4,5 мм. Посадочное гнездо у него 22,2 мм. Двигатель мощностью 235 Вт разгоняет пильный диск до 3000 об/мин.
Данная модель оснащена подсветкой, которая располагается возле диска. Она запускается при включении устройства. Правда в подсветке стоит не светодиодная лампочка, а лампа накаливания. Приятным моментом является наличие второго заточного диска, который идет в комплекте. Его толщина составляет 3,2 мм. Весит заточной станок 5,8 кг. В сети есть подробный видеообзор этого устройства.
Champion C2001
Модель от Champion оснащена двигателем мощностью 230 Вт, который вращает пильную насадку со скоростью 3000 об/мин. Этот станок для заточки цепей бензопил, как и предыдущее устройство, работает с дисками диаметром 145 мм и толщиной 4,5 мм. Посадочное гнездо 22,2 мм. В принципе у этих двух станков диски взаимозаменяемы. Отметим, что здесь угол заточки цепи может производиться в диапазоне от 0° до 40°. При этом сама вращающаяся платформа имеет трещотку, и при переключении вы услышите характерный звук. Снизу под платформой располагается затяжной винт для надежной фиксации цепи.
Сама по себе база с двигателем и заточным диском может менять угол наклона в горизонтальной и вертикальной плоскостях в диапазоне от 40° до 90°. Благодаря этому вы сможете максимально точно настроить прибор для идеальной заточки цепи бензопилы. Здесь есть подсветка, которая дает хороший обзор рабочего участка. Дополнительно в комплекте идет абразивный брусок. В целом это отличная модель за свои деньги.
Чем еще укомплектовать гараж:
- Подготовка под покраску любых поверхностей: выбираем хороший пескоструйный аппарат
- Качаем воздух литрами: лучшие масляные компрессоры 2020
Советы и рекомендации как заточить бензопилу в домашних условиях
Для заточки допустимо применить напильник, но надо понимать, что такая эксплуатация пилы потребует от мастера определенных навыков и, конечно, терпения. Для заточки каждого зуба необходимо иметь под руками надфили плоского и круглого сечения. Для выполнения заточки зуба, без использования дополнительной оснастки, необходимо выдержать базовый наклон затачивания. На заточку достаточно всего 2-3 прохода напильником, то изобретать какую-то оснастку для фиксации зуба в некоем положении нет смысла. Для натачивания верхней грани напильник во время работы надо удерживать под необходимым углом. Восстановление работоспособности начинают с подготовки, а именно, с рабочих кромок, необходимо удалить все забоины.
Если с углами зубьев с прямыми частями конструкции все ясно, то кромка, расположенная сбоку и ее рабочий наклон вызывают определенные сложности. Для их правки необходимо использовать надфиль с круглым сечением или напильник небольших габаритов. Затачивание этих элементов зубца выполняют под требуемым углом.
