Как сделать 4G облучатель для спутниковой антенны своими руками

Самодельная антенна

Так называемая ромбовидная антенна 3G для «Самсунга», «Эппл» или телефонов других марок легко делается дома. Для этого необходимо:

1. Зачистить от изоляции коаксиальный кабель, не повредив внутреннюю проволоку.
2. Согнуть медную проволоку в восьмерку по ромбам.
3. К проволоке коаксиального кабеля в положении «строго вверх» необходимо припаять медный провод. К экранирующей оплетке кабеля припаять другой конец медного провода.
4. Создать крепление медных проводов на дощечке с качественной изоляцией соединений.
5. Полученную конструкцию закрепить на крышу дома, а свободный конец кабеля, используя адаптер, подключить к мобильному устройству.

Программные настройки и аппаратное улучшение

К сожалению, сегодня не существует программы, при помощи которой можно было бы реально улучшить качество получаемого сигнала на телефоне. Есть специальные приложения, позволяющие контролировать качество связи, то есть напрямую передают данные пользователю об уровне принимаемого интернета. С их помощью можно выбрать место с лучшим уровнем связи. Некоторые программы могут автоматически переключиться на станцию с лучшей скоростью получения информации. На этом возможности подобных программных способов исчерпываются.

Что касается аппаратных средств, к ним относятся следующие приборы, имеющие возможность улучшения сигнала при помощи лучшего улавливания, без вмешательства в системные и программные настройки:

• Репитеры;
• Антенны;
• Рефлекторы;
• Роутеры.

Обратите внимание! Их принцип работы заключается в воздействии на принимаемые электромагнитные волны

Положительной стороной аппаратного усиления является возможность повысить скорость интернета для всех устройств, которые подключены к домашней сети.

1.1. Общая структурная схема комплекта

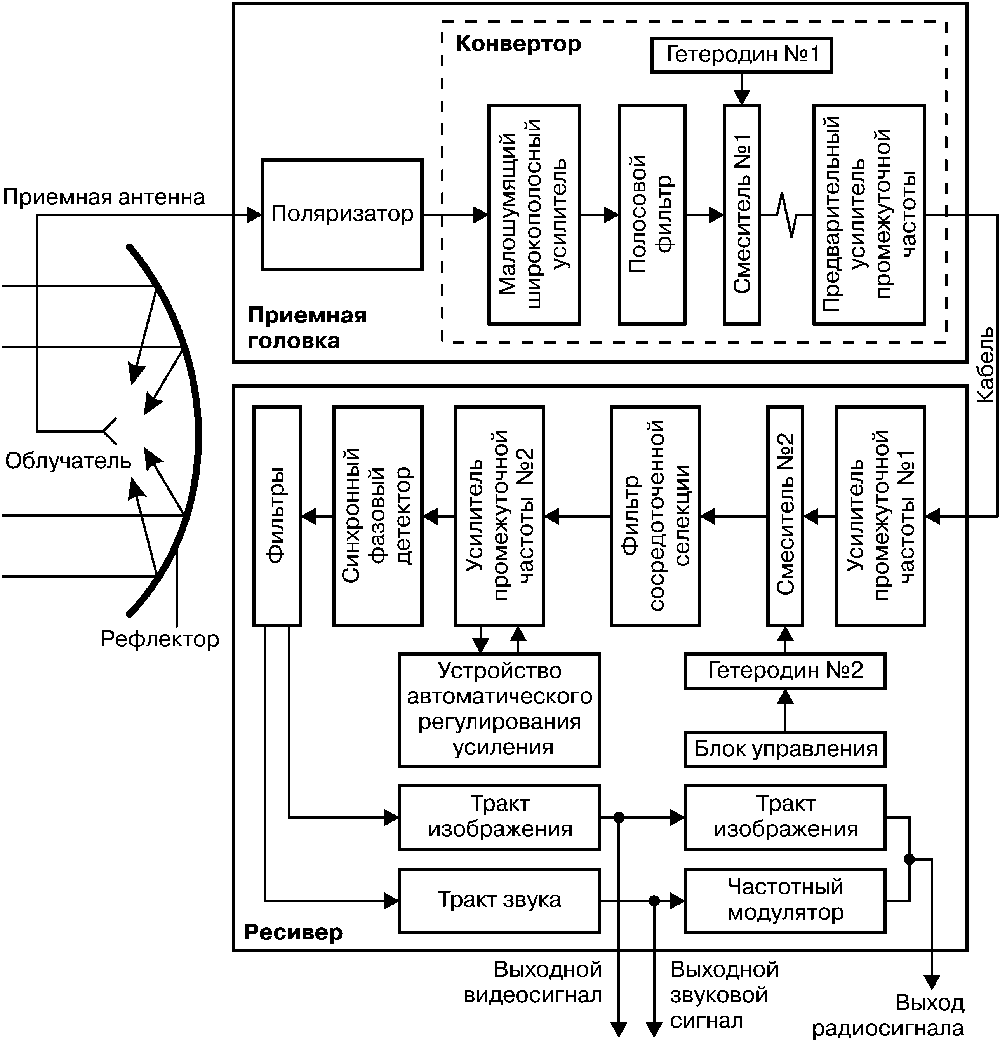

Структурная схема типового спутникового комплекта представлена на рис. 1.1. Приемная параболическая антенна диаметром 0.6–2.0 м предназначена для приема сигнала со спутника.

Рис. 1.1.	Структурная схема спутникового комплекта

Отражаясь от поверхности рефлектора и фокусируясь в фокусе антенны, сигнал попадает в облучатель и далее в поляризатор. Поляризатор выделяет сигнал определенной поляризации (вертикальной, горизонтальной или круговой).

Примечание. Поляризация сигнала, который излучает ретранслятор, определяется конструкцией его передающей антенны. Для обеспечения качественного телевизионного приема необходимо, чтобы поляризация приемной антенны соответствовала поляризации принимаемого сигнала.

Пройдя через облучатель и поляризатор, сигнал со спутника в диапазоне частот 10.5–12.75 ГГц поступают в конвертер. В конвертере производится усиление сигнала малошумящим широкополосным усилителем и устранение помех по зеркальному каналу полосовым фильтром.

Далее осуществляется первое преобразование частоты. Первая промежуточная частота формируется смесителем № 1. Для этого на него, помимо принимаемого сигнала, подается сигнал с гетеродина № 1, представляющего собой генератор, частота которого стабилизирована диэлектрическим резонатором.

С выхода смесителя № 1 сигнал первой ПЧ в диапазоне частот 0.7–2.15 ГГц поступает на предварительный усилитель промежуточной частоты, после чего по кабелю подается в ресивер.

Примечание. Практически все модели универсальных конвертеров Ku-диапазона являются монолитными изделиями. Т. е., в корпусе одного изделия совмещены: облучатель, поляризатор, деполяризатор (при приеме сигналов круговой поляризации) и электронные компоненты конвертера сигналов.

Причины плохого интернета на телефоне

Если пользователь на своем телефоне сталкивается с проблемами со скоростью интернета, то это может быть следствием определенных факторов. Часть из них зависит от расположения.

Если скорость соединения слабая, то причины этого могут быть следующие:

• Превышение допустимого лимита мобильного трафика, вследствие чего скорость будет снижена до конца дня или месяца оператором в зависимости от тарифа.
• Слабый сигнал сотовой сети, в результате чего не ловит 4G/3G сеть. Сейчас 3G-покрытие у мобильных операторов достаточно неплохое, в отличие от стандарта 4G, который еще только внедряется.
• Неровная местность, в которой находится абонент. Холмы, горы, овраги и леса, как и всевозможные бетонные препятствия, сильно снижают качество передаваемого сигнала.
• Какие-либо операционные ошибки, вирусы или глюки.
• Большая дальность до вышки.

Важно! Антенна для интернета на телефон может помочь усилить плохой сигнал, если причинами его являются большое расстояние и неровная местность

1.3. СВЧ тракт спутниковой антенны

Особенности терминологии

Внимание.
В литературе есть разночтения в терминологии. Основу СВЧ тракта составляет МОНОБЛОК, установленный в фокусе спутниковой антенны. Чаще всего этот МОНОБЛОК называют конвертером

На самом же деле, конвертер – это, упрощенно говоря, электросхема, входящая в состав этого МОНОБЛОКА, составляющая его часть! Пусть даже конвертер – главная часть, а остальные элементы ее обслуживают

Чаще всего этот МОНОБЛОК называют конвертером. На самом же деле, конвертер – это, упрощенно говоря, электросхема, входящая в состав этого МОНОБЛОКА, составляющая его часть! Пусть даже конвертер – главная часть, а остальные элементы ее обслуживают.

Дам два определения для пояснения сказанного выше.

Определение. В литературе есть разночтения в терминологии. Основу СВЧ тракта составляет МОНОБЛОК, установленный в фокусе спутниковой антенны. Чаще всего этот МОНОБЛОК называют конвертером. На самом же деле, конвертер – это, упрощенно говоря, электросхема, входящая в состав этого МОНОБЛОКА, составляющая его часть! Пусть даже конвертер – главная часть, а остальные элементы ее обслуживают.

Определение. Спутниковый конвертер (от англ. low-noise block converter, дословно малошумный конвертер-моноблок) – приемное устройство, объединяющее в себе: предусилитель сигнала LNA (Low-Noise Amplifier), принимаемого со спутника; понижающий конвертер (Downconverter), он же гетеродин (стабилизированный источник высокой частоты, вырабатывающий синусоидальный сигнал), служащий для преобразования частоты электромагнитной волны Ku- или С-диапазона в промежуточную частоту от 950 до 2150 МГц, называемую L-диапазоном, с целью передачи с наименьшими потерями по коаксиальному кабелю до потребителя.

Поэтому в книге я называю этот МОНОБЛОК принимающей головкой.

Структура СВЧ тракта

Принятый спутниковой антенной сигнал фокусируется в одну точку. Эту точку называют фокусной точкой или фокусом параболической антенны. Именно в нее и устанавливают приемник сигнала – принимающую головку.

Примечание. На сегодняшний день в спутниковом телевидении используются два диапазона: Ku (10.7–12.75 ГГц) и С (3.5–4.2 ГГц). Соответственно, имеется два основных типа приемных головок для Ku- и C-диапазона.

В зависимости от типа крепления принимающие головки делятся на три группы:

• для прямофокусных антенн – головки с прямофокусным облучателем (рис. 1.7);
• для офсетных антенн – головки с офсетным облучателем (рис. 1.8);
• фланцевые головки, к которым присоединяется отдельный облучатель под любой тип антенн (рис. 1.9).

Рис. 1.7.	Внешний вид принимающей головки C-диапазона с прямофокусным облучателем

а)

б)

Рис. 1.8.

Внешний вид принимающей головки: а – Ku-диапазона с интегрированным офсетным облучателем; б – C-диапазона с офсетным облучателем

В приемном тракте между приемной антенной и кабелем снижения существуют три основных звена, объединенных в принимающую головку (рис. 1.10): облучатель; поляризатор; конвертер. В ряде случаев в эту цепочку включается деполяризатор. Рассмотрим их последовательно.

а)

б)

Рис. 1.9.

Фланцевая принимающая головка: а – Ku-диапазона; б – C-диапазона

а)
б)
Рис. 1.10.	Приемный тракт антенны спутникового телевидения: а – структурная схема; б – внешний вид

Примечание. Конвертеры ранее выпускались как отдельно (заканчивается прямоугольным фланцем), так и со встроенным поляризатором (заканчивается круглым фланцем). Но сейчас эти устройства монтируются с конвертером в единую конструкцию (заканчивается облучателем) и размещаются в фокусе антенны. В этом случае получается принимающая головка.

Комбинированный вариант, как правило, встречается с офсетным облучателем. Это связано с тем, что подобные конструкции ориентированы на использование в индивидуальных системах с небольшими офсетными антеннами.

Как усилить 3G и 4g сигналы

Многие пользователи смартфонов часто спрашивают, как на телефоне или модеме усилить сигнал 4G. Усиливать его можно несколькими способами: воспользоваться сторонним программным обеспечением или собрать самодельную антенну.

На телефоне

Чтобы произвести усиление сигнала на смартфоне, необходимо воспользоваться специальным программным обеспечением — InternetSpeedMaster. С его помощью изменяются параметры системных файлов, которые отвечают за прием антенной сигнала сотовой связи.

Программа InternetSpeedMaster

Обратите внимание! Для использования программы понадобится установить права суперпользователя. Чтобы этого не делать, можно скачать аналогичную утилиту Kingoroot. Инструкция:

Инструкция:

1. Скачать приложение на телефон из проверенного источника.
2. Установить на системный диск и дать разрешение на доступ к файлам и параметрам ОС.
3. Затем дать разрешение на использование прав суперпользователя.
4. Нажать на кнопку «ApplyPatch» и выполнить перезагрузку устройства.
5. После проделанных действий качество приема сотовой связи улучшается в несколько раз.

Также можно воспользоваться способом усиления сигнала при помощи покупки и установки специального устройства, которое носит наименование внешняя антенна 4G для смартфона:

1. Необходимо взять 4G модем и выполнить его подключение к беспроводному маршрутизатору.
2. К модему подключается антенна и выводится на крышу дома с помощью USB-кабеля.
3. При помощи креплений кронштейн для антенны закрепляется на крыше или стене.
4. После этого производится подключение самой антенны.

Обратите внимание! Благодаря этому принимаемый смартфоном сигнал увеличивается в несколько раз и тем самым возрастает скорость соединения с Интернетом

На модеме

Есть несколько способов увеличить сигнал 4G на модеме:

• чтобы избежать естественных преград для сигнала, необходимо установить приемник радиоволн на открытой местности, а не в помещении. Хорошим вариантом будет крыша дома или крыльцо;
• покупка или самостоятельное изготовление антенны, которая позволит принимать больше радиоволн. Рекомендуется приобрести изделие в магазине, так как устройство, изготовленное своими руками, не обеспечивает 100 % увеличение сигнала.

Антенна для модема

Как сделать своими руками репитер и систему усиления сигнала

Собрать самостоятельно такой усилитель можно без труда. Начать необходимо с антенны. После сборки рекомендуется установить ее и проверить качество улучшения сигнала. Возможно, одной антенны хватит. Если нет, то требуется репитер. Создать самоделку в домашних условиях сложно, поэтому рекомендуется приобрести готовый. Когда все будет готово, можно собрать систему усиления. Для этого надо соединить все перечисленные элементы и настроить их на корректную работу.

Важно! Подобная система управления является совокупностью из репитера (усилителя) и антенны. Улучшить сигнал 4G сети можно при помощи антенны

Если ее недостаточно, то требуется собрать систему усиления, которая сделает сигнал приема максимально мощным

Улучшить сигнал 4G сети можно при помощи антенны. Если ее недостаточно, то требуется собрать систему усиления, которая сделает сигнал приема максимально мощным.
