Как сделать антенну для смартфона для 4G интернета своими руками

Описание самодельного приемника

При соответствующих настройках самодельная антенна 3G или вместе с биквадратом одновременно может выступать в роли приемника и усилителя. Биквадрат является разновидностью рамочных антенн, которые входят в группу зигзагообразных. Изобрел его российский ученый Владимир Харченко. Впервые его использовать начали во второй половине 20-го века, чтобы «ловить» сигналы телевизионных передач. Ученые настроили это устройство на частоту 14 МГц, придали ей необходимое положение и стали получать сигналы из Соединенных Штатов Америки.

Обратите внимание! На сегодняшний день панельную антенну биквадрат для 3G можно купить в специализированном магазине или же сделать такое нехитрое приспособление своими руками. Согласно многочисленным расчетам и экспериментам В. Харченко, по выходным данным даже сделанная антенна для Интернета своими руками способствует усилению работы цифровых устройств, которые функционируют на основе мобильных платформ

Без рефлектора прием сигнала увеличивается до 4-5 дБ, а с его внедрением показатель увеличивается до 7-10 дБ

Согласно многочисленным расчетам и экспериментам В. Харченко, по выходным данным даже сделанная антенна для Интернета своими руками способствует усилению работы цифровых устройств, которые функционируют на основе мобильных платформ. Без рефлектора прием сигнала увеличивается до 4-5 дБ, а с его внедрением показатель увеличивается до 7-10 дБ.

Направленные устройства

Когда сигнал на модеме есть, но является недостаточно сильным, рекомендуется использовать нехитрые устройства, чтобы усилить мощность приема мобильного Интернета. Данный метод заключается в том, чтобы получше расположить 3G-модем и направить его антенну в сторону вышки. Использовать для этих целей можно такие подручные материалы:

  • жестяную банку;
  • старую кастрюлю;
  • посуду или простой DVD-диск.

К примеру, если рассматривать баночную антенну, то здесь следует только пробить отверстие у основания банки или в ее дне. Это нужно, чтобы закрепить модем, правильное направление которого усилит сигнал.

Внешняя антенна

Также нужно выбрать оптимальную точку направления сигнала. В качестве изоляции следует использовать изоленту, которая будет предотвращать попадание влаги на микросхемы и соединения проводов.

Важно! Категорически запрещено заматывать слоями место около встроенного уловителя, поскольку это приведет к ухудшению сигнала, в результате чего все усилия пойдут насмарку. В роли рефлектора может выступить лист металла, который желательно немного закруглить для концентрации сигнала в одной точке

За неимением металлического листа можно взять обыкновенный картон, основание которого следует обклеить фольгой для отражения сигналов

В роли рефлектора может выступить лист металла, который желательно немного закруглить для концентрации сигнала в одной точке. За неимением металлического листа можно взять обыкновенный картон, основание которого следует обклеить фольгой для отражения сигналов.

Антенна Харченко для 3G

Несмотря на то, что устройство было изобретено в середине 20-го века, ее конструкция нисколько не изменилась, как и популярность. Принцип работы заключается в том, чтобы улавливать электромагнитные волны, по которым осуществляется передача мобильного Интернета.

Преимущество данной конструкции заключается в дальности работы, поскольку происходит многократное отражение сигнала в атмосфере. Волны огибают препятствия, в результате чего

Мифические усилители

В условиях рыночных отношений находится множество «знающих» и опытных мастеров развода. Мифические «компактпораболики» легко принять за помощь в силу незнания элементарных физических и оптических принципов. Не стоит доверять не проверенной информации. Приведем несколько примеров.

Наклейка «улучшающая сигнал». Производители рекомендуют наклеивать пластинки из фольги под аккумуляторную батарею, ближе к антенне. Заявленная функция: избавление от всех существующих помех. Кроме, как обманкой этот предмет не назовешь.

Следующий вариант — алюминиевая банка. Большого эффекта можно достигнуть, если снять корпус телефона, намотать вокруг антенны проволочку из меди (около шести витков), остаточный кончик присоединить к банке из алюминия. Банка может иметь любой вид: целая, срезанная, разрезанная на «ромашку». Подобная инструкция приведет ни к чему иному, как к ослаблению задней крышки, выпаданию аккумулятора. Эффекта не будет.

Самый распространенный «совет» — в разъем для наушников вставить небольшой кусок проволоки (сантиметров десять). Это обычное плацебо. Качественный сигнал получен не будет. А испортить мобильник есть шанс реальный.

Какие виды 3G/4G-антенн бывают

Антенны (как покупные, так и самодельные) разделяют на несколько видов в зависимости от нескольких показателей. Если говорить о способе установки, есть комнатные или уличные антенны. Последние более эффективные, так как они работают в открытом пространстве, где меньше всего помех. Они подойдут для тех абонентов, которые живут далеко от вышки.

Комнатные антенны не такие эффективные, как уличные

По принимающему сигналу антенны делят на широкополосные и узкополосные. Первые более функциональные — они способны принимать сигнал 2G и 3G, когда, к примеру, 4G не ловит.

Антенны делят также на направленные, всенаправленные и секторные. Последние два вида способны ловить сигнал сразу от нескольких вышек. Ещё различают обычные устройства и антенны MIMO — усовершенствованное оборудование сразу с двумя антеннами, которые принимают сигнал отдельно друг от друга, но передают сигнал модему одновременно. Они способны увеличить скорость и до 100 Мбит/с.

У антенны MIMO по сути два приёмника, отсюда и её эффективность

В зависимости от наличия в антенне усилителя устройства разделяют на активные и пассивные. Пассивные, где усилителя нет, не так сильно улучшают сигнал мобильной сети, как активные, но при этом их не нужно подключать к розетке (усилитель работает от электрической сети).

Выбор наружной антенны

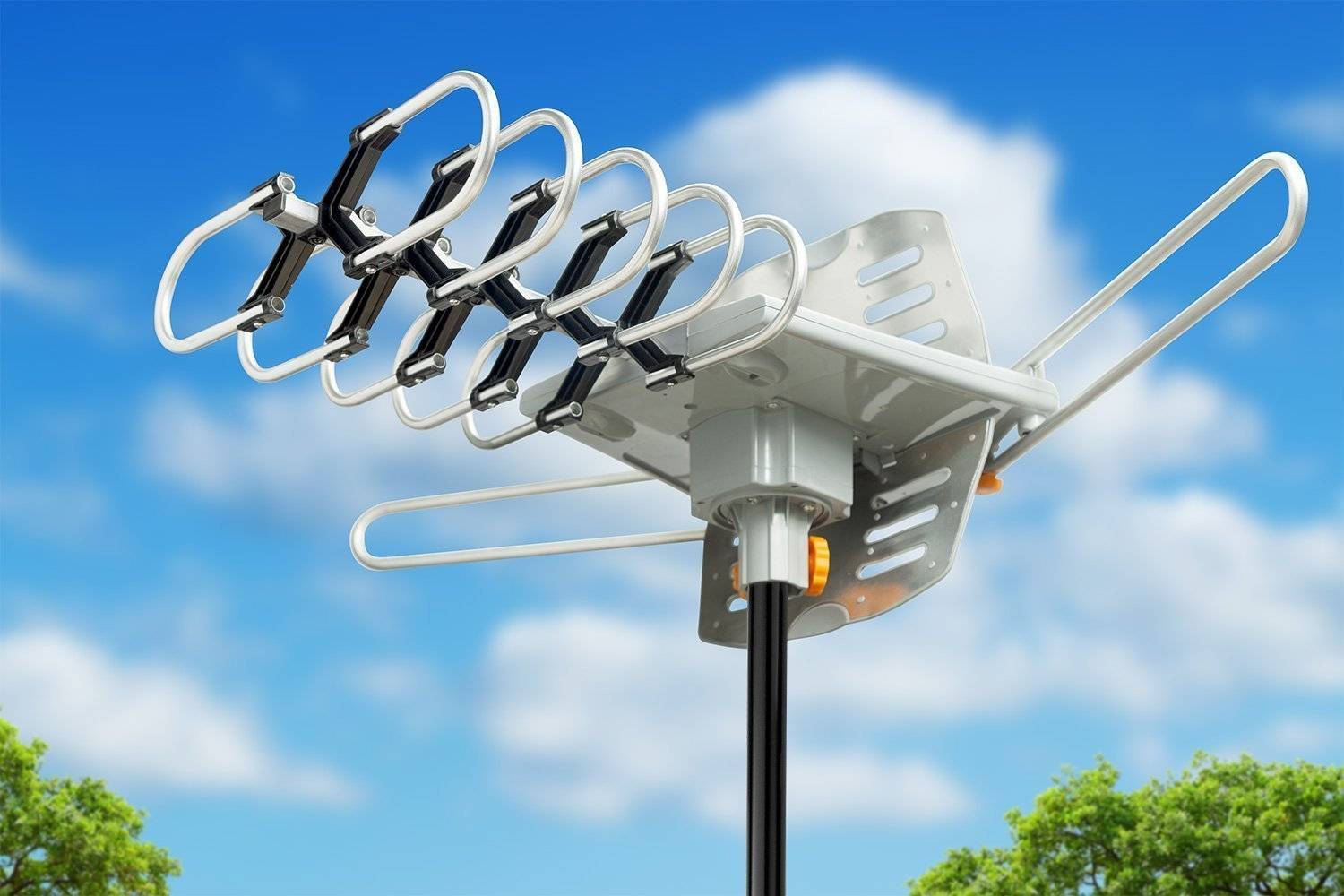

Усилитель сигнала телевизионной антенны

Не каждая антенна для сотового телефона 3g может вам подойти. Есть факторы, которые влияют на качественный прием сигнала, это: географическое положение абонента связи, какой местный рельеф, какие климатические условия, параметры вашего смартфона и антенны.

Использование в качестве внешней антенны автомобильного усилителя приема сигнала или стандартного усилителя предусматривают их размещение на крыше дома или соответственно на крыше авто. Направлять его для приема сигнала рекомендуется в сторону ближайшего ретранслятора, это можно добиться вращением антенны до появления максимального значения приема сигнала.


Выбор направления для внешней антенны

Волновое устройство приема сигнала в своей конструкции имеет: траверс, набор рефлекторов, расположенных перпендикулярно траверсу. Размеры рефлекторов находятся в соотношении с частотой приема, которая имеет прямую пропорцию от длины волны. Этот вид антенн для внешней установки хорошо усиливает сигнал, но требует точности наведения на базовую станцию (BS).

Параболический вид наружной антенны имеет конструкцию: облучатель и отражатель. Этот вид усилителя сигнала может значительно усиливать прием, но для установки необходимы специальные навыки, так как при некачественной настройке эффект от применения будет равен «нулю».

Плоская выносная антенна имеет широкий диапазон направленности, состоит из облучателя, встроенного в рефлектор. Для ее использования достаточно выбрать приблизительное направление в сторону (BS), но усиление сигнала в этой конструкции оценивается как среднее значение.

Штыревой вариант внешней антенны представляет собой стержень, который выполняет функцию облучателя и рефлектора. В этом исполнении антенна имеет круговую направленность, иными словами ее не надо направлять ни в какую сторону.

Важно! Этот вид антенн специалисты не рекомендуют устанавливать, когда смартфону и базе не мешают экранизирующие конструкции. Рекомендуется для установки в местах, где не требуется значительного усиления сигнала от базы


Штыревой производственный комплект

Устройство сотового телефона

Прежде чем приступать к установке передатчика, нужно понять, как работает смартфон. Упрощенно – это небольшая станция, которая может принимать и передавать данные. Провайдер отвечает за доступ к сети. Для этого в городе и за его пределами устанавливаются вышки сотовой связи.

Мобильная связь и интернет работают на определенных частотах. Передача может блокироваться определенными объектами: толстыми стенами, автомобилем, другим оборудованием. Когда связь становится хуже, это значит, что между станцией и мобильным устройством есть помехи.

Из-за того, что есть препятствия, сигнал проходит и улавливается хуже. Передатчик в таком случае выступает усилителем волн, что позволяет принимать и передавать данные.

Программные настройки и аппаратное улучшение

К сожалению, сегодня не существует программы, при помощи которой можно было бы реально улучшить качество получаемого сигнала на телефоне. Есть специальные приложения, позволяющие контролировать качество связи, то есть напрямую передают данные пользователю об уровне принимаемого интернета. С их помощью можно выбрать место с лучшим уровнем связи. Некоторые программы могут автоматически переключиться на станцию с лучшей скоростью получения информации. На этом возможности подобных программных способов исчерпываются.

Что касается аппаратных средств, к ним относятся следующие приборы, имеющие возможность улучшения сигнала при помощи лучшего улавливания, без вмешательства в системные и программные настройки:

Обратите внимание! Их принцип работы заключается в воздействии на принимаемые электромагнитные волны. Положительной стороной аппаратного усиления является возможность повысить скорость интернета для всех устройств, которые подключены к домашней сети

Положительной стороной аппаратного усиления является возможность повысить скорость интернета для всех устройств, которые подключены к домашней сети.

Усиление 3G и 4G сигнала на даче

Помимо вышеуказанных методов для улучшения
сигнала в дачных поселках и деревнях, существует еще ряд вариантов. В наши дни
на рынке представлен достаточно неплохой выбор устройств, помогающих людям
нормально общаться по телефону и использовать интернет без перебоев.

Так как разновидностей антенн для улучшения
сигнала довольно много, перед покупкой выбирающему человеку рекомендуется
ознакомиться с техническими характеристиками товаров, и решить для себя, что
нужно конкретно в его случае

Безусловно, немаловажной является цена покупки,
которая в данной ситуации может варьироваться в диапазоне 2-10 тысяч рублей

Не стоит брать первую попавшуюся в магазине
антенну. Устройства со встроенным модемом или роутером, скорее всего, долго не
прослужат. Обязательно нужно посмотреть, в каком частотном диапазоне ловит
антенна. 4G/ LTE работает в
России на частотах 800, 1800 и 2700 МГц. Как правило, за городом основным
используемым диапазоном является 1800 МГц.

Также, покупая устройство с экранированным
кабелем в комплекте, советуется не экономить средства и взять набор с проводом
потолще. Попадаются продавцы, которые рекомендуют купить телевизионный кабель,
как более дешевую замену. Вестись на это не стоит, поскольку такой провод имеет
другое волновое сопротивление, а точнее 75 Ом. В случае с антенной должно быть
50 Ом.

Последним немаловажным фактом является то,
что антенну необходимо ставить как можно выше, особенно если из окна дома не
видно антенно-мачтового сооружения оператора. Можно сказать, что этот момент
влияет на силу сигнала даже больше, чем качество устройства.

Усилители сигнала

В целом, приборы для улучшения связи можно
разделить на 2 группы:

  • активные усилители сигнала;
  • пассивные усилители сигнала.

К первому типу относят такие устройства как,
3G и 4G репитеры. Радиус действия этого оборудования составляет более 100 км.
Сигнал принимается устройством и передается пользователю почти с такой же
силой. К сожалению, цена на подобный товар может варьироваться от 6 до 30 тысяч
рублей.

К пассивным усилителям сигнала относят
всевозможные антенны. В данном случае передача будет проходить в рамках 50 км
от близлежащей вышки. Ценовой диапазон здесь составляет между 6 и 12 тысячами
рублей, однако если покупать антенну без дополнительной комплектации, то это обойдется
дешевле.

Заключение

Нестабильный сигнал на даче или в поселке не должен являться препятствием на пути к общению с друзьями и родственниками по телефону, а также мешать ведению бизнеса. По этой причине в современном мире было изобретено немалое количество методов, при помощи которых можно усилить сигнал. Если такая проблема существует, в первую очередь необходимо осведомиться о всевозможных вариантах ее решения. Взвесив все «за» и «против», и поняв, во сколько обойдется решение проблемы, человек может выбрать какой-то из «народных методов» или же обратиться в специализированный магазин.

Способы, как улучшить интернет в деревне

Есть множество вариантов улучшения сети за чертой города.

Выбор оператора с наилучшим покрытием в деревне, на даче

Если есть устойчивый LTE-сигнал, то достаточно просто раздать интернет, то есть перевести смартфон в режим точки доступа. Но если сеть конкретного оператора плохо ловится, то стоит скачать приложения, наподобие Open Signal. Оно позволит найти ближайшие сотовые передатчики и каким операторам они принадлежат.

Самый сложный вариант, если дом или дача находятся в глуши. Придется устанавливать внешнюю или внутреннюю антенну, а затем подключать ее к модему. Но прежде всего, нужно увеличить мощность антенны.

Использование открытой местности для интернета

Ни один мобильный оператор не даст 100 % гарантии, что будет отличный уровень приема сети в любой точке покрытия. Поэтому во многих районах сигналы слабы и плохо влияют на скорость передачи. В данном случае требуется проверять сим-карты различных операторов или воспользоваться спутниковым интернетом.

Основное достоинство спутникового подключения в том, что можно поймать сигнал спутника в любой глуши. Подходит такой вид передачи данных для всех.

Спутниковый интернет есть односторонний и двусторонний. Односторонний бюджетнее, но для него нужно наличие уже имеющегося подсоединения к сети. Он подходит, когда человека не устраивает низкая скорость передачи данных. С помощью спутника ее удается усилить. Двусторонний спутниковый интернет работает независимо от наличия телефонной линии и вышек связи в округе.

Самодельная антенна для 3G и 4G интернета

Есть самый легкий вариант, для которого даже не нужны провода. Нужна только банка и модем. С банки требуется снять крышку и проделать у самого дна отверстие, соответствующее размеру модема.

Далее необходимо установить модем в отверстие, чтобы задняя часть с вмонтированным устройством антенного усилителя была внутри банки. Далее следует подключить удлинитель к модему. А другой конец подключается к компьютеру. Сделанный усилитель рекомендуется установить возле окна и отрегулировать позицию устройства, чтобы получить максимальный сигнал.

Установка антенны на крыше


Чем выше антенная конструкция, тем лучше

Для начала надо убедиться, что сигнал со спутника беспрепятственно поступает к приемной антенне. От этого и будет зависеть способ и место крепежа. Но часто во время постройки забывают вывести кабеля к месту подсоединения. В таком случае вытяжка станет отличным решением.

Как подключить антенну к телефону, не разбирая его

Телефоны включают в себя одну антенну для передачи или приема радиосигналов.

Усилитель сигнала работает с помощью двух антенн. Наружная антенна проводит сигнал от базовой станции и передает через кабель на усилитель сотового сигнала, с помощью которого усиливается. Но есть и другой способ.

Нужно снять заднюю крышку смартфона и взять кусочек провода. Его нужно будет оголить с одной стороны, чтобы получилось подключить. Следует вставить оголенным концом в разъем для антенны, распределить по батарее оставшуюся изолированную часть и закрыть крышкой.

Почему обычный проводок усиливает, а производители не делают подобное — этому есть объяснение.

Поводы, по которым был произведен отказ от внешних антенн:

  • Равномерное излучение во все стороны, в том числе в голову человека.
  • Конструкция не давала возможности производить качественную развязку антенным системам.
  • Из-за выноса антенны, телефон не был компактным.

Сейчас же все антенны нынешнего смартфона имеют сложную геометрию, и строят их по разному принципу. Оптимальное положение антенны в телефоне будет иметь основную значимость, и отражаться на их работе. Изменение на пару миллиметров будет влиять на качество и устойчивость связи.

Причины плохого интернета

Перед поиском средств, которые подскажут, как можно улучшить сигнал мобильного интернета в различных условиях, рекомендуется изучить, по каким причинам сигнал может быть плохим. Качество сигнала снижается в связи с:

  • наличием неровностей на местности (овраги, холмы, горы);
  • здания и сооружения;
  • большое количество металла и бетона;
  • множество помех от прочих излучателей частот;
  • передвижение пользователя. Чем выше скорость перемещения, тем хуже будет качество соединения.

Зависимость сигнала от местности

Важно! Низкое качество сигнала может быть также по причине неполадок в оборудовании пользователя или базовой станции оператора

Самодельная антенна

Так называемая ромбовидная антенна 3G для «Самсунга», «Эппл» или телефонов других марок легко делается дома. Для этого необходимо:

  1. Зачистить от изоляции коаксиальный кабель, не повредив внутреннюю проволоку.
  2. Согнуть медную проволоку в восьмерку по ромбам.
  3. К проволоке коаксиального кабеля в положении «строго вверх» необходимо припаять медный провод. К экранирующей оплетке кабеля припаять другой конец медного провода.
  4. Создать крепление медных проводов на дощечке с качественной изоляцией соединений.
  5. Полученную конструкцию закрепить на крышу дома, а свободный конец кабеля, используя адаптер, подключить к мобильному устройству.

NFC антенна где находится в Самсунге: установлена, расположена

Инновационная технология уже не относится к новым разработкам, потому что мобильные гаджеты с подобной опцией выпускаются давно, но только несколько лет назад их производство заметно увеличилось. Над разработкой современной методики, обеспечивающей соединение беспроводным способом, немало потрудились разработчики от Sony, Philips и Nokia. В итоге появился микрочип, срабатывающий от одного касания, способный конкурировать с Блютуз. Сведения стали пересылать на расстояния, не превышающие десяти сантиметров, активно внедрили платежи бесконтактным способом и другие полезные опции. Но потребители при покупке телефона продолжают интересоваться, NFC антенна где находится в Самсунге.

Отличительные особенности НФС

Технология функционирует на рабочей частоте в 13.56 МГц, пересылая информацию другим устройствам, находящимся на удалении не более десяти сантиметров. Для установки соединения требуется не более одной секунды, сведения передаются со скоростью в 106 – 424 Кбит/с.

Но максимальную популярность технология получила с того момента, как появились платежные сервисы – Самсунг Пей, Эпл Пей, Андроид Пей. Благодаря системам, поддерживающим платежные транзакции бесконтактным способом, модуль НФС пережил очередной виток популярности, а многие мобильные гаджеты среднего и топового сегментов к своему оснащению добавили чип NFC.

Как распознать, имеется ли в мобильном устройстве модуль НФС?

Опция, обеспечивающая пересылку информации бесконтактным способом, поддерживается многими смартфонами и планшетами, функционирующими на операционной системе Андроид.

Если устройства работают на iOS, учтите, что платежный сервис Эпл Пей и модуль беспроводного соединения есть во всех Айфонах от версии iPhone SE и некоторых айпадах.

Убедиться в наличии функции в смартфонах, работающих на операционке Windows Phone, возможно через те же настройки. К сожалению, рабочая платформа популярностью не пользуется, да и количество подходящих к ней приложений ограничено, так что данную опцию вы отыщете в небольшом количестве моделей.

Часть телефонов, поддерживающих новую опцию, реализуется со специальными метками NFC. В этих маленьких хранилищах находятся данные, с которых считывается необходимая информация. С помощью меток-контролеров меняют настройки телефона, размещают сведения о товарах и услугах, используют в билетах для проезда в городском транспорте. Но где найти подтверждение наличия антенны, поддерживающей сервис Самсунг Пей?

Где встроена антенна?

Чтобы технология НФС функционировала адекватно, в гаджет устанавливается антенна. Если в вашем телефоне есть NFC, то где находится антенна в Самсунге? Как правило, ее встраивают или в корпусную часть гаджета, или под задней панелью, или на аккумуляторной батарее. Кстати, если вы ищете, где находится антенна NFC в телефоне Самсунг, проверяйте в первую очередь элемент питания.

Следовательно, при замене элемента питания, рекомендуется внимательно изучать его описание.

Обращаем внимание, что присутствие антенны еще не означает, что вам продали аккумуляторную батарею в оригинальном исполнении. Дело в том, что большинство производителей элементов питания для мобильных устройств предустанавливают такую функцию в свой товар

Дело в том, что большинство производителей элементов питания для мобильных устройств предустанавливают такую функцию в свой товар.

Интересующимся, где находится NFC на Samsung Galaxy S (S5), рекомендуем изучить каталоговый сборник интернет-салона Partner. Здесь имеются аналоговые аккумуляторы, поддерживающие опцию беспроводной связи и подходящие для топовых версий. Аналоги в полной мере соответствуют изделиям в оригинальном исполнении, совпадают по расположению контактной группы и техническим параметрам.

Как правило, производитель предугадывает вопросы потребителей и публикует необходимую информацию в разделе «технические характеристики».

Как сделать своими руками репитер и систему усиления сигнала

Собрать самостоятельно такой усилитель можно без труда. Начать необходимо с антенны. После сборки рекомендуется установить ее и проверить качество улучшения сигнала. Возможно, одной антенны хватит. Если нет, то требуется репитер. Создать самоделку в домашних условиях сложно, поэтому рекомендуется приобрести готовый. Когда все будет готово, можно собрать систему усиления. Для этого надо соединить все перечисленные элементы и настроить их на корректную работу.

Важно! Подобная система управления является совокупностью из репитера (усилителя) и антенны. Улучшить сигнал 4G сети можно при помощи антенны

Если ее недостаточно, то требуется собрать систему усиления, которая сделает сигнал приема максимально мощным

Улучшить сигнал 4G сети можно при помощи антенны. Если ее недостаточно, то требуется собрать систему усиления, которая сделает сигнал приема максимально мощным.
