Особенности работы аквастопа для стиральной машины

Почему стиральная машина протекает?

Причин множество. Разумеется, все они сводятся к заводскому браку или неправильной эксплуатации.

Самыми распространёнными вариантами протечек являются:

Желательно правильно эксплуатировать автомат. К примеру, проверяйте всегда карманы, не размещайте в резервуаре больше нормы грязного белья, одежду с металлическими предметами кладите в специальные мешки, а также регулярно проводите очистку порошкоприёмника.

Но существует ещё один нехитрый способ обезопасить себя от всевозможных протечек – установить специальную защиту или выбрать прачечное устройство с поддоном и запорными клапанами.

Разновидности системы «Аквастоп»

Заливные шланги производятся со встроенными устройствами для защиты различных типов: с использованием электромагнитного поля, абсорбента, механический тип.

Механический способ защиты

Он используется не так часто, к примеру, на не дорогих «посудомойках» Bosch. Приспособление состоит из пружины с клапаном. Пружина рассчитывается на строго определённое рабочее давление: при протечке оно сразу падает, происходит срабатывание пружины, поступление воды перекрывается клапаном. Недостаток данного способа – то, что система не реагирует на небольшие течи, только потоп.

По статистике механический вид системы «Аквастоп» может распознать лишь примерно 150 протечек из тысячи, то есть совсем немного.

Расположенное на дренажной линии механическое запорное устройство после срабатывания в случае течи, не пригодно для повторного использования, требуется замена всего шланга.

Защита при помощи абсорбента

Такая система более распространена и применяется чаще. Принцип действия её прост: при течи вода стекает в ёмкость с абсорбентом, в результате контакта с водой абсорбент начинает разбухать и расширяться, как следствие, способствует прекращению подачи воды в «посудомойку» с помощью клапана. Устройство с использованием абсорбента снабжено пружиной или плунжером. Недостаток системы – абсорбент после увеличения в размерах затвердевает и блокирует клапан. В будущем применение его невозможно, шланг тоже требуется менять.

Электромеханический способ

Принцип действия схож с абсорбирующим типом защиты. Отличие в том, что вместо абсорбента здесь применяется 1 электромагнитный клапан или 2 в зависимости от их разновидностей. Это самое надёжное устройство защиты «Аквастопа». Исходя из исследований специалистов, устройство «даёт сбой» в очень редких случаях.

Как правильно выбрать?

Чтобы выбрать оптимальное по соотношению цена/качество изделие, учитывают следующие моменты:

Обычно производитель сообщает о характеристиках рабочего давления. Также указывается, на холодную (20-25°C) или горячую (60-70°C) воду рассчитано изделие.

Конструктивно изделия имеют следующие модификации:

Для изготовления модификаций используются разные материалы, принципиально не влияющие на срок службы изделия.

Чаще всего в основе находится гибкая ПВХ-трубка, которая помещена в нейлоновую оплетку, усиленную армированной нитью. Сложное строение позволяет изделию успешно сопротивляться давлению воды и разрыву.

Изделия, оснащенные системой Аквастоп, имеют другое строение. Здесь шланг заключен в трубку, а пространство между ними заполнено абсорбирующим веществом. При протечке вещество набухает, сдавливает обратный клапан, и вода перекрывается автоматически.

Предложенная инструкция поможет вам осуществить правильный ремонт машины для мытья посуды, не прибегая к дорогостоящим услугам сервисных центров.

Если вы решились самостоятельно заменить сливные шланги оборудования, подготовьте необходимые детали и инструменты для замены:

• новый сливной шланг; • гайковерт на четверть люйма; • отвертка для шлицев; • hазводной ключ; • cтандартные плоскогубцы; • полотенце; • рабочие перчатки;

Перед началом замены отключите машинку от воды и электричества. Чтобы убедиться, что питание отключено, проверьте дисплей на панели управления – он должен быть неактивен. Отсоедините технику от канализации. Используя гайковерт 1/4 «, снимите винты, удерживающие нижнюю переднюю панель доступа. Потяните панель доступа и ударную пластину вперед на себя, а затем выньте их и отложите в сторону.

Инструкция по замене аквастопа

Узнайте тип своего устройства

Если оно — механическое, то достаточно просто «отщелкнуть» его обратно. Пружина вернется в исходное положение. Если абсорбентовое, то впитывающий материал вскоре вернется в исходное положение, нужно подождать. Электромеханический же нуждается в замене, поэтому читайте материал дальше.

Это не даст Вам возможности получить разряд тока, а также даст доступ к электромеханическому аквастопу.

Это нужно сделать обязательно, ведь без аквастопа вероятна протечка!

Он просто скручивается, ничего сложного.

Сделайте это аккуратно, не сломайте! На фото — это синий провод.

Соберите новое устройство, выполнив действия в обратном порядке

Обязательно точно повторите последовательность. Это защитит новое устройство от поломок.

Вы заменили аквастоп на посудомоечной машине!

Если Вам требуются запчасти для проведения самостоятельного ремонта, приобретайте их у нас: широчайший ассортимент, быстрая доставка по России и гарантия на всё.

Современные хозяйки с удовольствием используют различную бытовую технику, облегчающую процесс приготовления пищи и ведения домашних дел. Одним из таких устройств, является посудомоечная машина.

Для нормального функционирования агрегата важно правильное подключение к водопроводу, канализации и электросети. Для обеспечения машины водой, мастера советуют использовать шланг Аквастоп

Что это такое? И какую роль данный элемент играет в функционировании посудомоечного агрегата?

Можно ли вы заменить аква стоп шланг на обычный

Многие аква стоп шланги не делают ничего другого, кроме защиты от утечек с помощью механического механизма остановки, который активируется от утечки воды внутри емкости. Поэтому вы можете заменить такую систему на обычный рукав для посудомоечной машины. Конечно, если вы не переживаете по поводу возможного наводнения в доме или квартире.

Тем не менее, некоторые аква стоп системы на самом деле имеют электрический соленоид внутри, с проводами, проходящими через шланг от посудомоечной машины.

В этом случае блокировка подачи воды по рукаву действует как пульт для дистанционного наполнения клапана, который будет отсутствовать в обычном шланге.

Если посудомоечная машина также имеет регулярное заполнение соленоида тяговым устройством, присоединенным к нему, и аква стоп система просто подает ему электрическую мощность, находясь под напряжением, когда главный клапан находится в рабочем состоянии, то обычный аналог должен также работать нормально.

Известны случаи, когда некоторые производители угрожают лишить вас гарантии, если вы не используете их товар. Это не имеет никакого смысла вообще. Такой аква стоп шланг защищает только от появления трещины или разъедания плохой водой, что на самом деле является довольно редким событием в наши дни в любом случае.

Каждая стиральная машинка является допустимым источником протечек. Но современные компании-производители продумали решение и такой проблемы. Решением стал «аквастоп для стиральной машинки». Данное устройство предназначено для того, чтобы обеспечить безопасность вашей и соседской квартиры от неожиданных проблем в виде затопления.

Аквастоп идет как устройство, которое может защитить ваше помещение от затопления, которое может произойти из-за каких-либо повреждений шланга стиральной машины.

Причины течи стиральной машины

Так называемый стиральной конструкции может быть поврежден абсолютно по разным причинам:

  • может лопнуть;
  • возможность быть порезанным из-за острых углов, каких-либо предметов;
  • может даже быть испорчен вашими домашними питомцами.

Также не надо сбрасывать возможность срыва шланга, ведь вы от такой проблемы также не застрахованы. Вашей , ей хватило бы и маленькой трещины на фитинге трубки, которая ведет к вашей машинке.

Любая проблема приведет вас к большим затратам времени, а также денег, которые вы будете тратить на ремонт своей и в худших случаях еще и соседской квартиры.

Принцип действия аквастопа

Аквастоп представлен в виде клапана со специальной пружиной. Такая пружина моментально срабатывает в зависимости от падения давления в трубке.

К примеру, если система аквастоп в стиральной машинке зафиксировала неожиданную протечку, то вода, которая в этот момент поступает в вашу стиралку, в ту же секунду перекрывается. В таком случае вам даже не нужно беспокоиться об открытии/закрытии крана, подающего жидкость в заливной шланг машинки.

Одна из основных особенностей данной системы – это довольно толстый шланг для подачи воды, который способен выдержать до 70 бар, когда самый простой стандартный водопровод способен выдержать лишь 10 бар. В этом шланге и установлен вам уже известный , который также находиться и в самой стиральной конструкции.

Электромагнитный клапан еще называется вентилем безопасности. Его обычное положение является в закрытом виде.

Компании-производители продумали всю систему до мелочей. Заливной шланг сам по себе негерметичный, поэтому вода уходит в особый поддон. В поддоне присутствует некий чувствительный элемент, который моментально замкнет все контакты клапана, что является закрытием шланга и соответственно прекращением подачи воды.

Также система аквастоп может прекратить подачу воды в стиральную машинку при довольно грубой и неправильно рассчитанной дозе средства стирки (порошка) – это еще одна отличительная особенность. Связанно это с тем, что образующаяся пена, когда переполнить так называемый нижний бак, станет выходить наружу и переливаться из этого бака. В таких машинках чаще всего присутствуют функции откачки воды, однако они смогут срабатывать лишь тогда, если рабочий (либо же аварийный клапан) не выполнят свою задачу в такой ситуации.

Любая стиральная машинка, как известно, является потенциальным . И если это происходит, то приходится ремонтировать стиралку, а в некоторых случаях и оплачивать ремонт соседям, живущим снизу. Для защиты от протекания воды можно использовать аквастоп для стиральной машины.

Что такое Аквастоп и каковы его функции?

Шланг Аквастоп для посудомоечной машинки представляет собой обычный шланг, заключенный в защитный кожух и снабженный специальным приспособлением перекрывающим воду, поступающую в посудомойку во время аварии. Система срабатывает в случае протечки или разрыва шланга, предохраняя ваше жилище и жилище соседей снизу от неминуемого затопления.

Современные посудомоечные машины, в большинстве своем, защищены от протечек полностью. Производители ставят на них заливной шланг Аквастоп, а вместе с ним снабжают корпус машины специальным поддоном с электромеханическим приспособлением. Работает приспособление по следующей схеме:

  • внутри посудомоечной машины возникает протечка;
  • поддон начинает наполняться водой;
  • поплавок внутри поддона посудомоечной машины всплывает, подымая рычажок;
  • рычажок замыкает электрическую цепь, срабатывает электрический клапан и перекрывает воду.

Получается, что шланг защищает наружная система Аквастоп, а посудомоечную машину изнутри защищает внутренняя система Аквастоп. Специалисты отмечают, что система Аквастоп электромеханического и абсорбентового типа защищает посудомоечную и стиральную машину на 99%, лишь в 8 случаях из 1000 система не срабатывает должным образом, и протечка все же возникает. У механических клапанов Аквастоп статистика хуже, из 1000 случаев срабатывания 147 протечек, получается примерно 85% успеха. Поговорим о разновидностях систем Аквастоп для заливных шлангов и их устройстве подробнее.

Как устроена данная система?

Вы уже догадались, что система Аквастоп, защищающая шланг посудомоечной машины, может иметь разные конструкции. Именно на посудомойки производители устанавливают:

  1. простую механическую Аквастоп;
  2. абсорбентовую механическую Аквастоп;
  3. электромагнитную Аквастоп.

Простая механическая Аквастоп для шланга сейчас встречается все реже, но ее еще можно встретить на некоторых бюджетных посудомойках Bosch. Основу системы составляет специальная пружина и клапан. Пружина рассчитана на определенное давление воды и если давление не меняется, то шланг работает как обычно. Если происходит повреждение шланга, порыв или гидроудар, давление воды резко меняется и в ту же секунду пружина срабатывает, плотно закупоривая клапан.

Простой механический клапан Аквастоп не в состоянии полностью защитить шланг машины от протечки, но что же остальные. Абсорбентовый механический Аквастоп надежнее. В основе механизма плунжер с клапаном, пружина и специальный абсорбент в резервуаре. Работает система так:

  • если возникает хоть минимальная протечка, то влага из шланга попадает в защитный кожух;
  • абсорбент быстро намокает и расширяется;
  • от этого срабатывает пружина с плунжером и замыкают клапан.

Главным недостатком абсорбентового Аквастопа является то, что его защитный клапан одноразовый. Как только абсорбент внутри корпуса намокает и расширяется, он твердеет и запирает клапан и повторно использовать его уже нельзя, как впрочем, и весь шланг.

Электромагнитная система Аквастоп машины Bosch основана на принципе работы электромагнитного клапана. В корпус устройства в основании шланга устанавливается либо один клапан, либо два. Как только вода попадет в защитный кожух шланга, она начинает стекать в поддон машины Bosch, а там находится электромеханическое приспособление (принцип работы описан в 1 пункте). Приспособление срабатывает и полностью перекрывает воду, поступающую в посудомоечную машину Bosch (или другую).

Как установить/заменить своими руками?

Теперь давайте разберемся, как проверить сработал шланг Аквастоп или нет. Ну, во-первых, самым главным признаком того, что шланг все-таки сработал, является то, что посудомоечная машина «ни в какую» не захочет закачивать воду, она просто не сможет это делать. Во-вторых, посудомоечная машина Bosch выдаст системную ошибку. Код ошибки Е15 у посудомоечной машины Bosch как раз и означает, что сработала система Аквастоп, стоит его расшифровать, и все сразу станет ясно.

Но бывает так, что код ошибки посудомоечная машина Bosch так и не выдала, а вода все равно в посудомойку не поступает. Что делать?

  1. Нужно перекрыть воду.
  2. Открутить шланг Аквастоп.
  3. Заглянуть внутрь шланга, сразу за гайкой должен просматриваться клапан.
  4. Если клапан плотно прижат к гайке и между ним и ребром нет зазора, значит, вода через такой шланг не пройдет – Аквастоп сработал.

Возможные проблемы

Главная проблема шлангов с Аквастопом — это невозможность их удлинения или установки в труднодоступных местах. Из-за габаритов достаточно массивного корпуса, подсоединение к крану бывает весьма проблематичным. Кроме этого, многие пользователи именно машин Bosch уверяют, что корпус надо устанавливать стрелкой вниз, поэтому при монтаже сверяйте свои действия с прилагаемой инструкцией.

При возникновении любой протечки машина выдает ошибку Е15 — если сработала система Аква-контроля, сверьтесь с инструкцией и вам все станет ясно. Но иногда такое предупреждение на дисплее не высвечивается, а вода в машину не идет. В этом случае ваши действия должны иметь следующую последовательность:

  • закрыть кран подачи воды на устройство;
  • открутить шланг, снабженный системой Аквастоп;
  • посмотреть внутрь шланга — клапан должен быть виден сразу за гайкой;
  • если между ним и корпусом гайки нет промежутка — система сработала и вода через такой шланг к машине не пройдет.

Для полной уверенности надо открутить нижнюю лицевую планку, посветить фонариком в поддон: если есть вода, значит система защиты сработала, остается найти протечку.

ТОП-5 «посудомоек» с полной защитой от протечек

BOSCH SMV 47L10 — полновстраиваемая модель на 13 сервизов. Электронное управление, мини-дисплей, система блокировки от детей, сенсор чистоты воды, индикатор «луч на полу». Расход за цикл составляет 12 литров. Насчитывает 4 программы, возможна половинная загрузка. Допускает применение средств «3 в 1», старт работы откладывается на срок от 1 до 24 ч.HANSA ZWM 416 WH — узкая ПММ на 9 комплектов. Относится к высокому классу энергоэффективности («A++»), поддерживает электронное управление. На мойку затрачивает 9 литров воды, в наличии 6 режимов и 5 степеней нагрева. Поддерживает неполную загрузку, а также применение универсальных моющих таблеток. Посудный отсек регулируется по высоте.

INDESIT DISR 14B — узкий прибор встраиваемого типа. Вмещает 10 наборов посуды (расходует 10 литров воды), оснащается компактным дисплеем и таймером отсрочки запуска. Предусмотрено 4 режима, имеется дополнительная БИО-программа. В комплектацию входит пара складных подставок для чашек и бокалов.

SIEMENS SR 64E002 – узкая посудомоечная «встройка» на 9 комплектов. Реализует электронное управление, наделяется 4 основными программами и поддерживает половинчатую загрузку. Характеризуется низким уровнем шума, на цикл затрачивает 9 литров воды. Из дополнительных опций выделяется режим мытья кастрюль и сковородок. Есть возможность откладывать старт на период с 3 до 9 часов.

KORTING KDI 60165 – полновстраиваемая ПММ, вмещающая до 14 наборов посуды. Электронное управление, цифровой дисплей, экономичный класс «А++», возможность половинной загрузки. Расходует 11 литров воды, издает минимум шума и имеет богатый выбор программ (8 режимов мойки, 5 температурных позиций). Проецирует «луч на полу», допускает применение моющих таблеток. Активация цикла переносится на срок от 1 до 24 ч.

Как подобрать шланги

Выбирая наливной шланг для стиральной машины-автомат, обращают внимание на следующие факторы:

  • При подключении стиралки шланг подачи воды должен находиться в свободно опущенном состоянии без резких перегибов, скруток и петлевых изгибов. Поэтому для правильного определения его длины измеряют расстояние от входного и выходного фитингов и прибавляют 70 — 100 см к измеренному значению (добавлена высота стиральной машины).
  • Все напорные шланги подачи воды для стиральных машин имеют значительный запас по давлению и рассчитаны на работу в системах с напором от 10 до 70 бар, наивысшими гидравлическими характеристиками обладают рукава с Аквастопом. Поэтому для обычной стиральной машины подойдет любой шланг, тем более что изделия имеют стандартные фитинги с накидной гайкой внутренним диаметром 3/4 дюйма для подключения агрегата к водопроводной системе.

Шланги Аквастоп для работы с поплавковым датчиком – конструктивное устройство.

Если необходимо удлинить сливной шланг, то при покупке следует обращать внимание на его температурную устойчивость. В некоторых моделях крайним пределом является показатель в 90 °С, и если в стиральных машинах применяется функция кипячения, термостойкость данного рукава может оказаться недостаточной

Чтобы избежать проблем при высокой температуре сливаемой воды, подбирают шланг с соответствующими параметрами.
Для организации защиты от затоплений с использованием системы Aquastop для стиральных машин, не имеющих встроенного поплавкового выключателя, часто приобретают шланг с запорной системой из порошкового адсорбента. При этом следует учитывать, что данная конструкция обладает невысокой функциональностью и защищает помещения от затопления только в случае повреждения подводящего в рукава.

Схема подключения стиральной машиныДля того чтобы при эксплуатации стиральной машины предотвратить появление протечек, полезно знать основные причины, вызывающие данную неисправность. К ним относятся:

  • Повреждение оболочки водопадающего напорного шланга. Чаще всего оно вызвано механическим воздействием, неправильной эксплуатацией в слишком теплых или холодных помещениях, длительным сроком использования, в результате чего оболочка теряет свою эластичность и в ней появляются трещины. При любых видах повреждений шланг нуждается в замене, из-за его низкой стоимости нет необходимости в самостоятельном ремонте.
  • Встроенный в шланг фильтр может засориться. В этом случае от переизбытка давления в любом месте системы часто появляется течь. Для проведения ремонта снимают шланг и прочищают фильтр, после чего подводку ставят на место.
  • Ослабление прижимных гаек, износ прокладок также могут стать причинами появления протечек. Для устранения неисправностей рукав отсоединяют, меняют прокладки или подкручивают накидные гайки.
  • Протечки могут вызвать поломки в стиральной машине. Часто с течением времени теряют свои физические свойства внутренние водоподающие трубки и вода может проникать в помещение через трещины в их оболочке. Нередко в процессе эксплуатации теряет свою эластичность резиновая прокладка дверей, и вода подтекает через неплотное соединение. В этих ситуациях для устранения неисправностей вызывают мастера по ремонту стиральных машин.

Этапы замены сливного рукаваЕсли поврежден наливной шланг, его замена не вызовет труда даже у школьника. Для этого приобретается изделие аналогичной длины, испорченный рукав снимается откручиванием накидных гаек вручную (не следует забывать перекрыть шаровый кран подачи воды), а на его место подсоединяют купленное изделие.

Сложнее обстоит дело, если необходима замена сливного шланга, получившего повреждения при эксплуатации. Так как рукава многих машин различаются между собой размерными параметрами, взамен старого обычно приобретают изделие, рассчитанное на конкретную марку стиральной машины (Электролюкс, Самсунг, Индезит).

Перед тем как поменять сливной шланг в машинке, отключает ее от сети электропитания, отсоединяют от корпуса напорный наливной рукав, далее проводят следующие операции:

  • Укладывает машину на бок и снимают заднюю стенку, откручивая фиксирующие винты с помощью отвертки.
  • Определяют точку входа патрубка сливного шланга в водяную помпу, после чего снимают его крепление, откручивая прижимной хомут.
  • Извлекают старый шланг из стиральной машины и берут новое изделие. Чтобы установить сливной шланг на его место, просовывают рукав через отверстие в корпусе, одевают на выходной патрубок помпы и зажимают накладным хомутом с помощью отвертки.
  • По завершении монтажа устанавливают на место заднюю крышку, прикручивая ее винтами.

Популярные наливные шланги и их стоимость.

Как отремонтировать посудомоечную машину при неисправности аквастопа

При выходе из строя аквастопа требуется отремонтировать посудомоечную машину. Дальнейшая эксплуатация бытового прибора без устранения данной неисправности попросту невозможна.

Аквастоп в посудомоечной машине играет очень важную роль. Он определяет уровень воды, разрыв заливного шланга и должен защитить от потопа вас и соседей. Например, в данном случае прорыв произошел в присутствии хозяев, благодаря чему удалось избежать серьезных финансовых последствий от затопления.


Данное устройство располагается на соединении магистрали с шлангом. При любой протечке в машинке или шланге, магнитный клапан перекрывает магистраль. Однако течь может начаться с самого устройства и в этом случае готовьтесь отремонтировать посудомоечную машину за немалые деньги, а может еще и помещение.

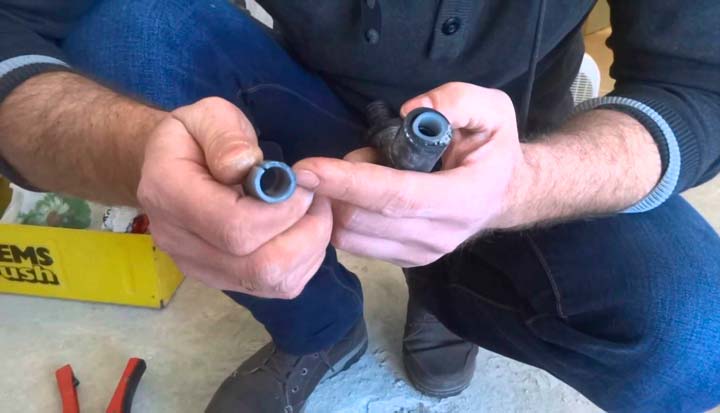

В данном случае лопнула «шея» магнитного клапана. Все без исключения производители экономят на этой злополучной частице. Вместо такого хлипкого пластика, который должен с лихвой держать магистральное давление, никто не применяет более надежный металл. Стоимость замены — четверть от стоимости посудомоечной. Таковы реалии маркетинга. Но можно сэкономить на услугах сервисного центра и выполнить ремонт посудомойки своими руками.

Есть три основных варианта решения проблемы:

  1. Самый дорогой — замена на оригинальный.
  2. Приобрести китайский универсальный «аквастоп» и любой подходящий патрубок.
  3. Обойтись герметиком или паяльником.

Если уже приобретен новый патрубок с системой, заменить его не составит труда. Для этого требуется снять верхнюю и боковую крышки корпуса:


Во внутренней части откручиваем три болта.


Еще два спрятались сзади. Тянем крышку в сторону и поднимаем.

Аналогичное проделываем с левой боковой стенкой:


Три болта сзади на видных местах и один прятался под верхней крышкой.


Самое сложное позади. Отсоединяем провода из трубки (обведено), снимаем хомут и меняем шланг на исправный. Сборка происходит в обратной последовательности.


Временный способ починить посудомоечную машину — это загерметизировать трубку. Слой силикона должен быть до сантиметра. Щедро заложить герметик по трубке, под гайку и дать высохнуть. Напоследок обжать хомутом или проволокой. Этот способ, как было сказано ранее, помогает кратковременно. Герметик постоянно находится под воздействием давления и постепенно разрушается. В рассмотренном случае его хватило на два месяца. Качественно запаять возможно, если трещина не скрылась под корпусом насоса или накидной гайкой.

Весьма заманчивый способ отремонтировать посудомоечную машину — ножовкой срезать лопнувшую трубку с гайкой и впаять обычный фитинг для пластиковых труб. Из сложностей — доступность подходящего диаметра и риск повредить клапан.

Из всех перечисленных методов самый верный — это приобрести на рынке новую систему. Китайский дубликат прослужит не меньше оригинала, но обойдется в разы дешевле.

18, всего, сегодня

Установка системы защиты от протечек «Аквасторож»

Система защиты от протечек «Аквасторож» очень проста, ее составляют всего три компонента: датчик протечки, контроллер и шаровые электрокраны. Принцип работы системы таков: когда вода, протекая, попадает на датчик, тот сигнализирует об этом контроллеру. Это устройство, в свою очередь, отдает команду электрокранам перекрыть поступление воды.

При покупке системы «Аквасторож» потребитель задается вопросом: можно ли установить оборудование самостоятельно? Да, если вы воспользуетесь следующей инструкцией.

Первое, что нужно сделать при монтаже системы «Аквасторож» – это разместить шаровые краны за ручными вводными вентилями. Учтите, что устанавливать кран «Аквасторож» до главных вентилей или вместо них нельзя!

Устанавливаем шаровые краны «Аквасторож»

Краны устанавливаются в саму систему водоснабжения. Что для этого нужно сделать?

  1. Обязательно перекройте вводные вентили перед установкой кранов.
  2. Отсоедините от них водопроводную разводку

3. Установите краны за вводными вентилями.

При этом, если выход вводного вентиля типа «папа», просто накрутите кран «Аквасторож». Если – «мама» (как на картинке), вам понадобится «американка».

Обмотайте резьбовое соединение фум-нитью и накрутите американку на вводный кран.

Закручивают американку специальным ключом или шестигранником.

Соедините кран «Аквасторож» с вводным вентилем. Поток воды в кране должен быть направлен в соответствии со стрелкой на металлической поверхности крана.

Затем подсоедините разводку, которую вы отсоединили раньше, к крану «Аквасторож».

После установки крана «Аквасторож» установите фильтры, регулятор давления, счетчики и т.д.

Монтаж контроллера «Аквасторож»

Установку контроллера обязательно нужно проводить в чистом, сухом помещении, при влажности воздуха не более 70%. Это делают, например, в прихожей, коридоре, уборной, сантехническом шкафу.

Сначала нанесите на стену разметку для закрепления пластины. Просверлите отверстия для двух саморезов (они входят в комплект). Отверткой прикрутите пластину и вставьте в нее контроллер.

Устанавливаем датчики протечки «Аквасторож»

Проводные датчики «Аквасторож» устанавливают с открытой или скрытой прокладкой проводов. Их фиксируют или не фиксируют.

Сделать скрытую прокладку провода можно даже после ремонта: провод прокладывают по плинтусу или в швах кафельной плитки.

  • Поместите провод датчика в шов между плитками.
  • Зафиксируйте донышко на полу с помощью винта или двустороннего скотча.

Закрепите на донышко пластину

Наденьте декоративный колпачок

Беспроводные датчики «Аквасторож» не нуждаются в прокладке проводов, поскольку они связываются с контроллером посредством радиосигнала.

Просто разложите датчики в местах возможной протечки, если нужно – закрепите на полу двусторонним скотчем.

Чтобы наладить систему «Аквасторож» и подключить компоненты к контроллеру, вам нужно проделать такие операции:

  1. Подключите краны к контроллеру (в разъемы на его плате, они называются Кран 1, Кран 2 и т.д).

2. Подключите датчики к контроллеру (также в предназначенные для этого разъемы на плате контроллера, они расположены слева и пронумерованы).

Беспроводные датчики сразу прописаны к контроллеру, поэтому подключать их не нужно.

При монтаже проводной системы «Аквасторож» батарейный блок подключают в специальный разъем на плате и соединяют с основной частью контроллера. Все провода продеваются в специальное отверстие.

Монтаж проводной системы защиты от протечек «Аквасторож» закончен.

Для установки беспроводной системы «Аквасторож» соедините радиобазу с батарейным блоком и прикрепите к контроллеру.

На этом монтаж беспроводной системы «Аквасторож» завершен.

Резюмируем: установить систему защиты от протечек «Аквасторож» не сложно, с этим справится даже любитель. Следует отметить, что время установки системы зависит от нескольких факторов:

  • количества стояков в вашем доме (квартире);
  • от того, есть ли свободный доступ к ним;
  • количества приборов, установленных на трубах;
  • способа прокладки проводов датчиков и кранов (скрытый или нескрытый).

В среднем, для установки системы «Аквасторож» потребуется от получаса до четырех часов.

Частичная защита от протечек

К сожалению, подобная система спасёт только в том случае, если вы вовремя обнаружите протечку. В случае, когда вы отвлеклись на домашние хлопоты или ушли в магазин, потоп может существенно испортить ремонт в вашей ванной комнате и квартире соседей.

Частичная защита от протечек предполагает снабжение стиралки специальным поддоном, в котором будет накапливаться жидкость. В самом пластиковом или полистероловом резервуаре во время сборки устанавливают поплавок с электрическим включателем. Как только большое количество воды заполнит ёмкость, поплавок поднимется вверх и сработает включатель. Затем подаётся сигнал электронике, после чего техника переключается в аварийный режим, — процесс стирки завершается, а помпа начинает откачивать воду.

Но, как вы сами понимаете, если вы вовремя не заметите проблему или же по каким-то причинам не сработает включатель, вода перельётся через край и продолжит уверенно затапливать ванную комнату или кухню.

Частичная система защиты с поплавковым датчиком и выключателем

Если потекла вода на участке, где труба с машиной подсоединяется при помощи резьбового соединения, или появилась течь в корпусе оборудования, то жидкость начинает появляться в нижнем поддоне. «Аквастоп» представляет собой пружину с клапаном в толстом шланге для подводки воды. На полностью герметичное дно электрической машинки устанавливают датчик -поплавок, который при внезапном попадании небольшого количества воды, если произошел подъем выше определенной отметки, всплывает. В этот момент находящийся в основании выключатель датчика мгновенно срабатывает, подается сигнал тревоги о том, что наступила поломка. Движение воды мгновенно останавливается.

Блокиратором останавливается вода с одновременным включением насоса, который будет откачивать жидкость из корпуса и бака. После того как причины появления жидкости в корпусе будут устранены (например, заменен заливной шланг), поплавковый датчик и микровыключатель рекомендуется хорошо высушить, и тогда защита снова будет работать. Если из-за разрушений трубы или появления течи в резьбовом соединении жидкость не появится в поддоне, то блокировочная защита не отреагирует на повреждения машины.

Как подключить бытовой прибор?

При подключении стиральной машины Бош с Аква-стопом, нужно выполнить следующие действия:

  • отключить прибор от электросети;
  • установить датчик на кран подачи воды, повернув его по часовой стрелке;
  • подсоединить заливной шланг к Аква-стопу;
  • проверить герметичность соединений, пустив воду в шланг;
  • при обнаружении протечек, устранить их.

На этом подключение системы «Аква-стоп» к системе водоснабжения завершено. После чего нужно подвести к прибору питание.

Производитель рекомендует установить под технику отдельную розетку. Если она будет работать через удлинитель, скачки напряжения с большей вероятностью приведут к поломке. Розетка должна быть со специальной защитой от влаги. Ее располагают в непосредственной близости с прибором, чтобы шнур не находился в натяжении.

Подключение к канализации осуществляется путем врезки сливного шланга в трубу. Также можно вывести его через сифон или просто опустить в ванну или раковину. Последний вариант является наименее предпочтительным.

При подключении к канализации нужно следить за расположением шланга. На нем не должно быть перегибов и изломов. Недопустимо давление мебели. Шланг обязательно размещают выше бака. Несоблюдение этой рекомендации приведет к самосливу воды, из-за чего запустить цикл стирки не получится.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
