Самодельная 4G антенна в домашних условиях — Харченко, MiMO и дисковая

Устройство и габариты

Также антенны делятся на несколько типов. Это могут быть комнатные устройства, работающие в помещении, или наружные, которые устанавливаются и направляются на вышку с улицы. Наиболее оптимальными и качественными являются приборы второго варианта.

Обратите внимание! Все представленные устройства используются как для приема, так и для передачи сигнала. Для соединения с сетью антенна принимает и усиливает сигнал от базовой станции, который впоследствии передается на модем при помощи USB порта и провода

Внешние усилители делятся на такие основные типы:

Для соединения с сетью антенна принимает и усиливает сигнал от базовой станции, который впоследствии передается на модем при помощи USB порта и провода. Внешние усилители делятся на такие основные типы:

• направленные;
• всенаправленные;
• широкодиапазонные или многочастотные.

Направленные делятся еще на три различных подвида:

• способные улучшать сигнал только с одной стороны;
• секторные, так же, как и первые, относятся к однонаправленным устройствам. Они имеют возможность работать в одном направлении, но при этом охватывать дополнительное пространство;
• всенаправленные, что значит усиливают сигнал одновременно с нескольких сторон.

Рамка для двойной биквадратной антенны

Рамка для антенны Харченко изготавливается следующим образом:

• от выправленной проволоки откусывается отрезок, длина выбирается исходя из того, какой размер будет иметь устройство итого 260 мм;
• при помощи утконосов и поверочного чертежа придается нужная форма, излишек проволоки удаляется кусачками;
• в центральной части получаются два примыкающих кончика, их нужно спаять так, чтобы они не прикасались к противоположному углу, который необходимо залудить.

Обратите внимание! Дополнительно усилить радиоволну можно, увеличив количество рамок в конструкции (усиленная биквадратная вай фай антенна). Такой двойной биквадрат или двойная WiFi-антенна своими руками изготавливается так же, как и обычный вариант

Отличительной чертой будет то, что длину заготовки из проволоки нужно будет увеличить еще на 24,4 см, а в чертеж добавить с каждой стороны еще по две рамки. Следует также помнить, что для крайних квадратов отсутствует центральное соединение, они просто пересекают друг друга, а между ними прокладывается изоляция.

Самодельные антенны для приема ЦТВ

На территории Российской Федерации претворение в жизнь федеральной программы цифрового вещания в 2019 году ознаменовалось введением в строй двух мультиплексов с полностью бесплатным государственным пакетом из 20 телеканалов и 3 радиопрограмм. Каналы не зашифрованы, они передаются в открытом виде в дециметровом диапазоне волн. То есть для качественного приема цифрового общественного телевидения подойдет любая антенна, работающая в диапазоне ДМВ.

В радиотехнической литературе описано множество приемных конструкций для ДМВ диапазона. Большинство из них будет прекрасно принимать и современное цифровое телевидение. Описанные далее популярные устройства, изготовить которые может каждый своими руками, имеют следующие характеристики:

Вариант конструкции	Коэффициент усиления, дБ	Дальность приема без усиления, км	Дальность приема с усилителем, км	Рабочий диапазон, МГц
Петля из кабеля	0 – 3	15	15	440–800
Антенна из алюминиевых банок	3 – 5	15	40	470 – 622
«Бабочка»	5 – 11	20	70	от 300 МГц
«Тройной квадрат	9	15	60	300 МГц и выше
Антенна Харченко	5 – 6	10	50	от 300 МГц
Логопериодическая антенна	8 – 12	30	100	более 300 МГц

Конечно, это далеко не все конструкции приемных антенн для цифрового телевидения, которые можно сделать в домашних условиях. Существует огромное число альтернативных вариантов, но большинству из них присущи определенные недостатки:

• они технически сложные для повторения;
• эффективность не слишком высокая (низкий коэффициент усиления);
• слишком узкая полоса приема (требуются высокая точность изготовления и настройка);
• необходимы дорогостоящие (дефицитные) материалы и компоненты.

Антенна харченко для 3g модема своими руками

Современное общество не мыслит своего существования без Интернета. Данная сеть дает много возможностей, которыми хотят пользоваться все люди, однако не всегда имеют такую возможность. Именно в такие моменты возникает мысль о создании антенн, которые могут улавливать сигналы даже в самых отдаленных местах.

Антенны для 3g эффективно только тогда, когда сделаны правильно. Иногда можно увидеть самые разные их варианты. Но зачем усложнять ситуацию, если можно изготовить простой вариант, который сможет гарантировать конечный результат. С этой целью придумана антенна Харченко.

Вид и содержание антенны Харченко

Данная антенна имеет вид квадратных элементов, соединенных между собой. Именно поэтому ее еще называют бабочкой. Процесс изготовления очень простой. Основа конструкции – проволока, которую нужно загнуть, а концы спаять. При этом образуется угол между стенками антенны Харченко, который равен 120 градусам.

Для правильной работы прибора необходимо соблюсти и прочие параметры: боковая стенка должна быть длиной в 5,3 см. Место соединения квадратов – это 2 точки, расстояние между которыми 5 мм. Ни в коем случае нельзя изменять это параметр.

Изготовление

Пластина из алюминия должна быть толщиной 0,2 см. Ее можно купить или сделать самостоятельно. Для этого пластину выравниваем и делаем из нее квадрат со сторонами 14 см.

Вымеряем центр, чтобы просверлить в нем отверстие, в которое будет вставляться коаксиальный кабель. Он будет располагаться таким образом, чтобы достать от проволочного элемента до модема.

Проволока крепится параллельно по отношению к пластине при помощи специальных держателей из пластмассы или других материалы, которые не способны проводить электричество.

Антенна Харченко для 3g модема своими руками не будет работать без кабеля, который необходимо провести через просверленное в пластине отверстие. Далее подключаем ее к точкам в месте соединения ранее изготовленных квадратов. Остается лишь вторую часть кабеля подключить к модему, на который необходимо надеть кусок медной фольги, а затем обмотать им несколько раз и спаять, чтобы ни в коем случае фольга не разошлась. После нужно сделать оплетку, которая бы впоследствии не касалась центральной жилы, которая подключается к фольге на модеме. На последнем этапе необходимо проверить уровень сигнала. Если он довольно сильный и без помех, то антенна Харченко изготовлена правильно

Простая внешняя 4g антенна своими руками

Обычный собирающий фокусирующий внешний усилитель для модема продается в магазине и стоит денег.

Если у вас есть корпус от старого ПК (а их обычно жалеют выбрасывать и отвозят на дачу – вдруг пригодится), то вы можете сделать внешнюю направленную антенну 4g своими руками. Вам понадобится весь корпус, ножницы по железу и придется купить кабель USB для внешнего усилителя.

Описывать шаги не будем, их видно из чертежа.

И вот результат.

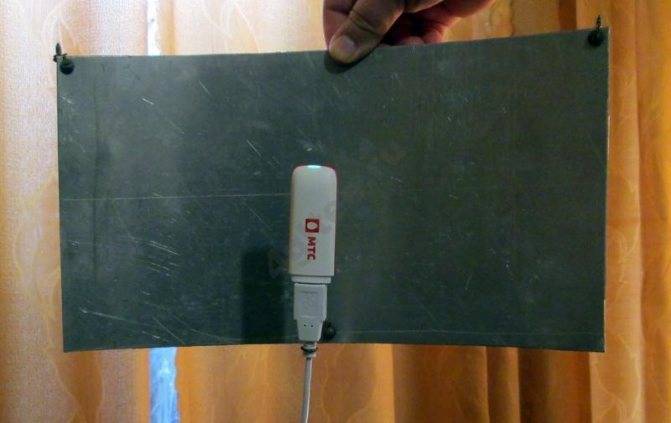

Можно упростить конструкцию.

Если нет куска металла, возьмите плотный картон и обклейте его фольгой.

Если лень обклеивать, поищите на кухне среди посуды. Можно сделать вот такую антенну для 4g модема своими руками.

Спасибо пользователю Укшуйник, который не поленился выложить все чертежи.

Внешняя антенна для 4g модема: характеристики и условия работы

Поскольку у внешних антенн больше возможностей для улавливания сигнала, мы рассмотрим эти устройства и их характеристики более подробно. Наружная антенна – это устройство для улавливания сигналов, идущих от базовой станции оператора. Поэтому наиболее значима в этом случае такая характеристика как коэффициент усиления сигнала. Поэтому как при покупке, так и при сборке антенн в первую очередь нужно исходить из этого параметра. Если дальность:

• от 8 до 12 км – коэффициент должен быть не менее 20 децибел;
• от 3 до 8 км – коэффициент равен 18 децибелам;
• от 1 до 3 км – коэффициент будет доходить до 14 децибел.

Чтобы антенна лучше принимала сигнал, необходимо сделать следующее:

• правильно выбрать место для установки (устройство должно быть направлено в ту сторону, где находится станция).
• изолировать (попадание воды в соединения, отрицательно скажется на работе девайса).

Особенности и типы антенн 433 Мгц

Эти устройства передают и принимают радиочастотный сигнал с частотой, установленной законодательством с учетом Международной системы правил. Каждый частотный диапазон применяется в различных видах устройств.

Частоты 433,075-434,775 используются в маломощных приспособлениях, например в автомобильной сигнализации, радиорозетках, системе освещения и даже кормушках для животных с дистанционным управлением. Диапазон имеет маркировку LPD. Это обозначение указано на передающем и принимающем устройствах. Максимально допустимая выходная мощность используемого оборудования — не более 10 мВт.

Применяются данные частоты и в небольших 8-канальных радиостанциях.

По конструкции антенны бывают следующих видов:

• штыревые;
• спиральные;
• в виде дорожек на печатной плате;
• рамочные.

Штыревые антенны обладают самыми хорошими характеристиками, однако зависят от внешних факторов — помех, солнечного излучения и т. п. Выполнены в виде отрезка проволоки, присоединенного к излучателю и коаксиальному кабелю. Распространение сигнала происходит по всей плоскости, расположенной перпендикулярно штырю. Часто такие устройства используют в радиопередатчиках и роутерах Wi-Fi. Характерным примером может служить прием телевизионного сигнала с помощью комнатного диполя с 2 штырями.

Несмотря на худшие приемно-передающие показатели, спиральная антенна имеет ряд достоинств и в некоторых случаях работает не хуже штыревой, т. к. более практична из-за небольших размеров.

Там, где не требуется большая мощность сигнала и высокая чувствительность, используется антенна в виде дорожки на печатной плате. Это устройства звуковой сигнализации в автомобилях, беспроводные звонки, карманное радио. Чтобы исключить влияние рук, длина дорожки должна быть на 15-20% меньше расчетной. Она зависит от типа диэлектрика и толщины платы.

Штыревая антенна 433 Мгц.

Часто рации комплектуются укороченными антеннами. У них невысокие качество и дальность связи. Самостоятельное изготовление внешнего передающего устройства улучшает эти параметры.

Описание устройства

Большинство пользователей мобильного Интернета проживает в сельской местности и за пределами крупных городов, используя данный вид связи как основной. Однако до сих пор в России есть места, которые находятся на относительном удалении от вышек и станций операторов, поэтому качество связи недостаточно хорошее для нормального пользования Глобальной сетью. В таких случаях на помощь приходят самодельные антенны для усиления 4G сигнала.

Обратите внимание! Первые такие изделия, как готовые, так и самодельные, использовались для улавливания телевизионных каналов. Впоследствии их заменили спутниковые тарелки и кабельное телевидение

С распространением мобильной связи и Интернета пользователи стали активно устанавливать антенны на дачах, в частных домах.

На сегодняшний день наиболее популярным и распространенным стандартом связи является 3G. Для его улавливания и усиления часто недостаточно простого модема. Даже несмотря на старания операторов связи и постоянную установку новых базовых станций, в некоторых местах проблемы с сигналом остаются. Сделанная антенна для модема 3G/4G своими руками, чертежи которой есть в общем доступе, помогают исправить ситуацию.

Важно! Если в местности проживания вообще нет сигнала от мобильного оператора, то устанавливать антенны и усилители бесполезно. Существует два вида таких устройств:

Существует два вида таких устройств:

• внутренние;
• внешние.

Кроме этого, внешние делятся на однонаправленные и всенаправленные. Также существуют многочастотные антенны, имеющие возможность одновременно работать в нескольких частотах и диапазонах.

Биквадратные антенны Wi-Fi

Усиление сигнала и передачу его на большие расстояния при правильно собранной антенне – до 2 км в условиях городских застроек — в самом распространенном вайфай диапазоне 2,4 ГГц выполняется при помощи различных типов направленных антенн. Одна из них – биквадратная, по-другому называемая по имени ее конструктора, – Харченко. Она состоит из следующих элементов:

• приемопередающей рамки в виде двойного (или в количестве кратном двум) ромба;
• рефлектора, изготовленного из алюминия, оцинкованной стали или медной пластины;
• фидерной линии, роль которой выполняет коаксиальный кабель с волновым сопротивлением 50 Ом;
• разъемов и переходников.

Антенна 4G – установка

Качество принимаемого сигнала во многом зависит и от правильности установки антенны. Внутренняя всесторонняя антенна 4G может плохо ловить сигнал в закрытых помещениях с бетонными или кирпичными стенами, алюминиевой изоляцией. Внешняя антенна для 4G устанавливается на крыше или фасаде, часто ее стараются поставить как можно выше и это правильно, поскольку кроны деревьев и дома могут способствовать затуханию сигнала. Чтобы найти лучшее место установки, следует поступить следующим образом:

1. Подняться на крышу и взять с собой ноутбук и модем.
2. Соединить антенну, модем и ноутбук.
3. Фиксируя антенну в разных местах и в разных направлениях, проверять скорость интернета (сервис speedtest.net, сайт 2ip.ru), подбирая оптимальный вариант.

https://youtube.com/watch?v=djrywLxE9xw%250D

Виды антенн для 3G и 4G

На сегодняшний момент видов приемников сигнала для мобильных сетей третьего и четвертого поколений существует немало. Многие из них использовались еще до появления сотовой связи (для телевизионного вещания) и успели зарекомендовать себя с хорошей стороны. Ниже рассказано об основных антеннах для 4G Интернета, которые можно собрать своими руками.

Простая

Самый примитивный вид антенны, который выглядит, как обычный кусок проволоки. Такое приспособление относится к среднемощным или маломощным. То есть длинные линки с его помощью поддерживать вряд ли получится. Зато можно с легкостью заменить стандартную антенну роутера или модема на 2 децибела. Это позволит по меньшей мере в 2 раза увеличить радиус покрытия сетевого устройства без особых затрат.

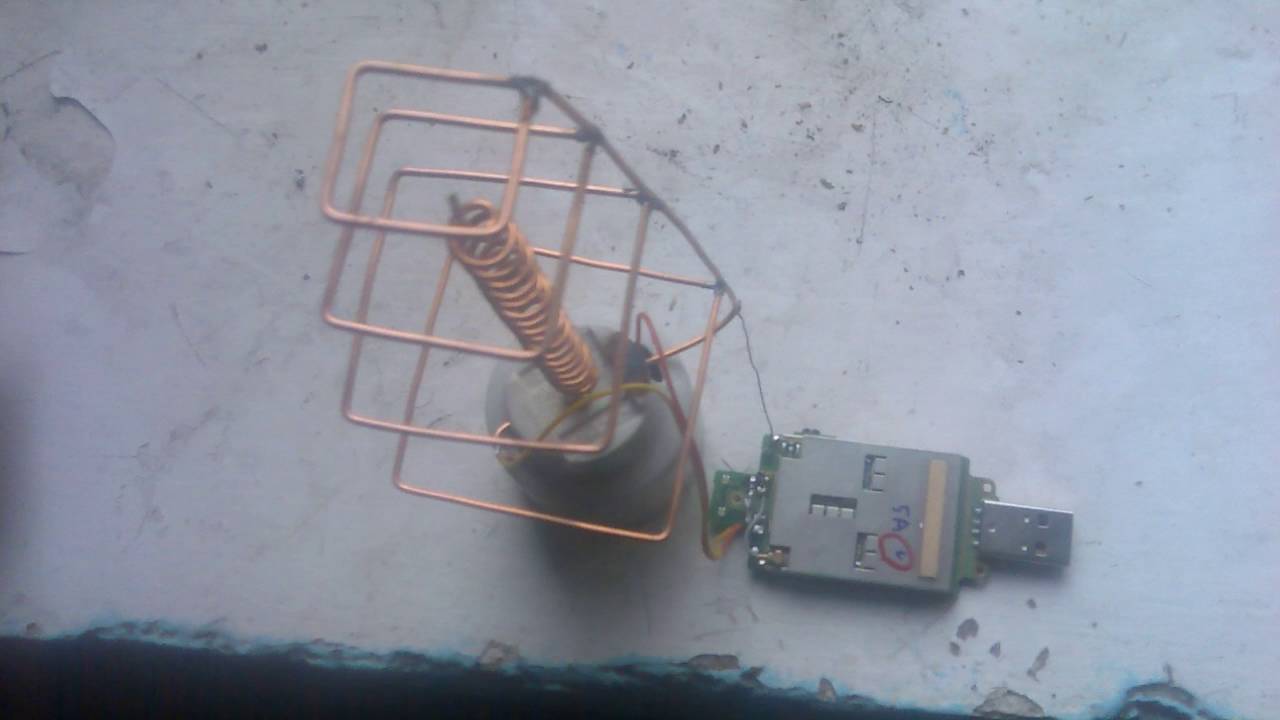

Антенна, припаянная к модему

Панельная

Ещё один вариант оборудования, применяемого для улучшения качества сигнала. Особой популярностью пользуются для работы с 3G и 4G сетями.

Обратите внимание! Изначально их использовали для стандартов третьего поколения, но затем стало понятно, что эти устройства могут спокойно работать и с LTE сетями. Всё дело в том, что рабочий диапазон этих стандартов частично совпадает

Направленная 3G, 4G пушка

Это устройство представляет собой штырь, на котором на определённом расстоянии надеты медные круги фиксированного радиуса. Преимуществом такого приспособления является то, что при грамотном подходе и минимально затраченных средствах можно получить антенну, улавливающую сигнал даже за 30 км от вышки или базовой станции, что крайне выгодно и удобно.

MIMO

Чтобы увеличить пропускную способность каналов передачи данных между приемником и передатчиком, разработали специальный метод обработки радиосигналов, основанный на том, что приемы передачи ведутся через различные антенны.

Важно! Применяя антенну типа MIMO, можно увеличить пропускную способность доступа к сети. Это будет величина, в среднем на 10-30 % большая, чем при использовании простой антенны

Основной принцип работы приспособления заключается в устранении любых взаимосвязей между принимающей и отправляющей антеннами.

Антенна Харченко, или биквадрат

Антенну, которую придумали еще в 60-х гг. прошлого века, по праву считают одной из наиболее популярных. В те времена она помогала улучшить качество картинки на телевизоре людям, проживающим за зоной уверенного приема телевизионных сигналов, а сегодня она может с легкостью повысить скорость доступа к мобильным сетям и телекоммуникационным системам.

К сведению! Другое ее название — биквадрат.

Волновая

Антенна под названием «волновой канал» была изобретена еще раньше, в 1926 г. в Японии. Данные приспособления сразу стали популярными во всем мире. Они очень просты в изготовлении и обладают достаточно хорошей направленностью. Телевизор стал цифровым, а значит, мультиплекс может передать сразу несколько каналов на одной частоте.

Важно! Это значительно упростило изготовление антенны, так как теперь не нужно обеспечивать широкополосный сигнал, достаточно создавать приемник на одну определенную частоту

Другие возможные виды

Одним из наиболее распространенных видов антенн является облучатель для спутниковой тарелки. Он продается во многих специализированных местах и обладает хорошим соотношением цены и качества. Спутниковые тарелки позволяют фиксировать сигнал на расстояние до 40 000 км. Понятно, что такое приспособление сделать в домашних условиях крайне проблематично, поэтому оно не стоит детального рассмотрения. При желании его можно просто купить.

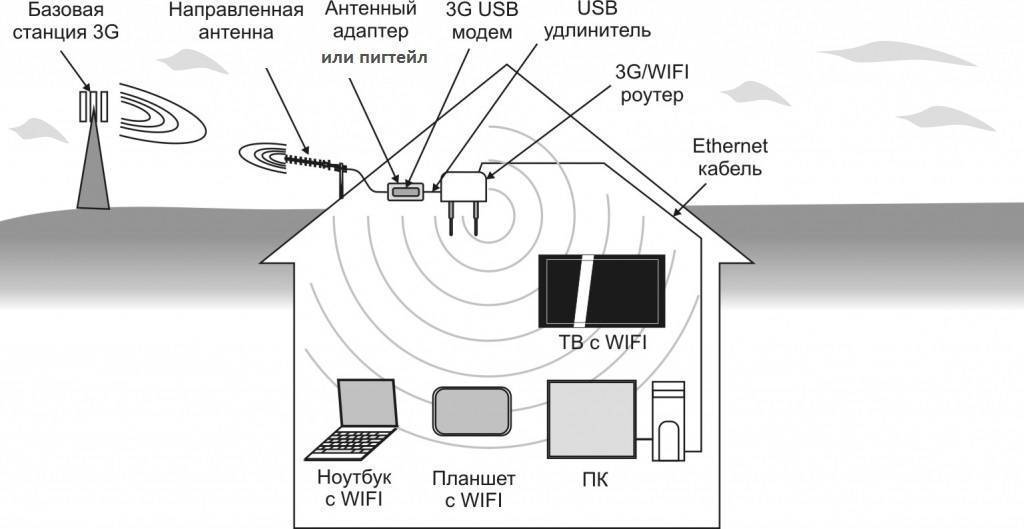

Принцип работы усилителя сигналов

Антенна для 3g модема: лайфхак по изготовлению своими руками

Немало людей в современном мире использует мобильный интернет — с помощью него человек может дистанционно общаться, получать информацию и даже работать. Но не всегда провайдер предоставляет пользователям стабильную скорость соединения из-за особенностей приёма связи, который может быть ограничен особенностями рельефа, большим расстоянием до передатчика и прочими факторами.

Самодельная антенна для 3g модема поможет вам улучшить скорость и дальность приёма сигнала. Предлагаем вам несколько инструкций, как сделать антенну для 3G модема своими руками.

Способ Харченко

Недавно мы писали, как своими руками сделать антенну для приёма телевидения. Но знали ли вы, что аналогичным образом можно сделать самодельную антенну для 3G модема?

Нам потребуется:

• Медный провод или проволока, потребуется участок примерно в 30 сантиметров;
• Коаксиальный кабель сопротивлением 50 или 75 Ом;
• Разъём для подключения антенны к модему;
• Кусок фольги или DVD-диск в качестве рефлектора;
• Инструменты: нож, паяльник, пассатижи, клей, линейка и карандаш;
• Пластиковая крышка от бутылки для разделения антенны от рефлектора.

Изготовление биквадрата Харченко

На фотографиях самодельных антенн для 3G модемов можно увидеть его примерный вид. Для начала необходимо сделать на медной проволоке разметку карандашом: длина внешней стороны каждого из квадратов должна составлять примерно 35-36 мм.

Аккуратно погнуть проволоку по разметке, помогая себе пассатижами. Должна получиться симметричная конструкция из двух квадратов, соприкасающихся углами. Оставшиеся куски проволоки удалить.

Проделать в крышке отверстие, в него продеть конец кабеля. Кабель раздилать, оголив внутренний проводник и экран для пайки.

Через отверстие вставить диск-рефлектор в провод, продвинуть его к антенне и приклеить к крышке. Припаять к кабелю с другой стороны разъём для подключения к модему. Подсоединить антенну к модему. Наслаждаться результатом своей работы!

Антенна «двойное кольцо»

Следующий способ создания самодельной антенны сложнее в исполнении, но даёт больший эффект. Для его выполнения потребуется:

• Медная проволока или провод;
• Рефлектор — плоская длинная консервная банка, кусок фольги и т.д;
• Коаксиальный кабель с сопротивлением 75 Ом;
• Короткая металлическая трубка, в которую можно продеть кабель;
• Разъём для подключения антенны к модему;
• Инструменты: паяльник, нож, линейка и карандаш.

Подробная инструкция по изготовлению:

• Поищите в Интернете схему Bi-Loop антенны для 3g модема  — на ней вы увидите похожую на антенну Харченко конструкцию, но в виде двух колец;
• Сделать карандашом на проволоке разметку: для волн длиной 2050 МГц длина каждого кольца должна составлять примерно 146 мм;
• Аккуратно согнуть из проволоки двойное кольцо. Также можно изготовить два кольца с зазорами длиной примерно 3 мм и припаять их концами друг к другу, оставив зазоры открытыми;
• Изготовить рефлектор. Минимальные размеры: высота — 120 мм, ширина — 170 мм. Подойдёт любая металлическая панель, из подручных средств можно использовать фольгу или жесть от консервной банки;
• Проделать посередине рефлектора отверстие, через которое вставить металлическую трубку —со стороны соединения с антенной длина трубки должна составлять примерно 18 мм! Припаять трубку к рефлектору с другой стороны;
• Разделить ножом кабель: экран следует запаять, а проводник слегка оголить;
• Продеть кабель в трубку и припаять к ней антенну: верхнюю часть следует припаять к проводнику, а нижнюю — к медной трубке;
• Запаять трубку и оплётку кабеля;
• Дополнительно для усиления сигнала можно использовать спутниковую тарелку, установив готовую антенну на кронштейн;
• Другой конец кабеля следует соединить с разъемом для подключения к модему с помощью паяльника;
• Подключить антенну к модему. Готово!

Теперь вы знаете несколько способов, как сделать антенну для 3G модема своими руками. Приведённые выше способы должны помочь вам решить проблемы с низкой скоростью интернет-соединения.

В заключение

Антенна Харченко – это действительно работоспособное устройство, способное посоревноваться с некоторыми аналогами заводского производства, оснащёнными усилителями. Учитывая то, что собрать её можно «на коленке» без лишних финансовых затрат, можно сказать, что такая антенна – палочка-выручалочка в определённых случаях. Что же касается усиления 3G, 4G LTE или Wi-Fi-сигнала, то здесь подобной антенне практически нет равных. Конечно, если она сделана с соблюдением всех нюансов, описанных в статье.

А напоследок, как уже повелось, предлагаем вашему вниманию короткий, но весьма информативный видеоролик, который поможет более полно раскрыть сегодняшнюю тему. Берегите себя, близких и будьте здоровы.

Watch this video on YouTube
