Усиление сигнала 3G модема своими руками — как сделать антенну

Виды спутникового соединения

Интернет, транслируемый со спутника, делится на два вида: односторонний и двухсторонний. Можно настроить и тот, и другой спутниковый Интернет своими руками или же вызвать специалиста, который сделает это гораздо быстрее.

В one-way подключении входящий сигнал идет со спутника, а исходящий — по наземным телекоммуникациям или через мобильный Интернет. Скорость одностороннего (ассиметричного) Интернета не такая высокая по сравнению с двухсторонним, но зато стоимость тарифных планов демократичная. Это связано с сокращением расходов на обратный трафик.

У симметричного Интернета (two-way) или VSAT входящий и исходящий каналы проходят через спутник. Связь осуществляется через модем-передатчик, настроенный на сигнал. Спутниковая антенна выполняет здесь роль телепорта, передающего информацию со скоростью 1 Мб/с. Стоит подобный Интернет дорого, но и качество здесь превосходное.

Из-за дороговизны two-way используется редко, в основном для организаций, расположенных в отдалении от больших городов. Асимметричный вариант более популярен и доступен для рядовых абонентов.

Способы усиления сигнала модема

К самым популярным относят:

  • Установка ПК или ноутбука с модемом вблизи окна;
  • Использование USB-удлинителя и расположение модема на подоконнике или вовсе на улице;
  • Создание рефлектора, т. е. устройства, усиливающего сигнал (некоторые умельцы мастерят его из кастрюль и дуршлагов, кто-то использует звуковые колонки и резонанс частот);
  • Применение заводского усилителя 3G или 4G сигнала (средняя стоимость 1000-2000 рублей).

Каждый из перечисленных способов может улучшить качество сигнала на 10-30%. Нельзя исключать и полного отсутствия результата. Например, длинный USB-удлинитель может привести к тому, что модему будет не хватать питания, и он вовсе перестанет определяться компьютером.

Действенным, но дорогостоящим решения является репитер. Это усилитель именно 3G или 4G сигнала. Его несомненное преимущество заключается в том, что он увеличивает скорость передачи и обработки данных не только конкретного модема, но и нескольких устройств. При его функционировании в радиусе до 50 м также будет лучше работать сотовая связь. Рекомендуем приобретать репитер для улучшения сигнала в подвалах или на цокольных этажах.

Эффективным и бюджетным способом усиления сигнала модема является и специальная антенна, которую совсем несложно сделать самостоятельно. Рассмотрим несколько примеров.

Как определить скорость интернета, обеспечиваемую модемом

Как правило, это делают на специальных сайтах. Принцип их действия одинаков – отсылка определённого пакета данных к вашему устройству и обратно. Расстояние в данном случае не играет определяющей роли. Вы можете скачать файл одного размера с американского сервера быстрее, нежели с расположенного где-нибудь в областном/краевом центре.

В качестве примера можно привести сайт speed.yorest.ru. Его особенностью является возможность выбора размера передаваемого и принимаемого контрольного файла. Чем больше размер, тем точнее будет определена скорость, время тестирования при этом возрастёт, но не критично. Скажем, пакет на 3 МБ увеличит время тестирования на несколько секунд по сравнению с данными на 200 КБ.

Самым популярным, присутствующим на рынке очень давно, считается ресурс speedtest.net, обладающий привлекательным интерфейсом и высокой информативностью выполненных замеров скорости. Сайт способен найти ближайший к вашему местоположению сервер для тестирования, что ускоряет процедуру и минимально искажает точность полученных результатов. Если вы используете помегабайтный тариф, будьте готовы к тому, что сервис «скушает» порядка 20 МБ трафика.

Кроме определения входящей и исходящей скорости вашего интернет-соединения, speedtest позволяет оценить такой параметр, как ping, измеряемый в миллисекундах. Фактически он указывает на время отклика сервера в ответ на полученный от вашего устройства запрос. Пинг является важным показателем качества интернет-соединения. Именно его учитывают в рекомендациях ко многим сетевым играм.

Хорошим показателем считается скорость, составляющая не менее 80% от заявленной скорости вашего интернет-провайдера, но для мобильных операторов такой показатель достижим редко в силу перечисленной выше совокупности факторов. Разве что вы живёте в непосредственной близости от вышки… Но насколько это безопасно – вопрос отнюдь не риторический.

Выбор наружной антенны

Усилитель сигнала телевизионной антенны

Не каждая антенна для сотового телефона 3g может вам подойти. Есть факторы, которые влияют на качественный прием сигнала, это: географическое положение абонента связи, какой местный рельеф, какие климатические условия, параметры вашего смартфона и антенны.

Использование в качестве внешней антенны автомобильного усилителя приема сигнала или стандартного усилителя предусматривают их размещение на крыше дома или соответственно на крыше авто. Направлять его для приема сигнала рекомендуется в сторону ближайшего ретранслятора, это можно добиться вращением антенны до появления максимального значения приема сигнала.


Выбор направления для внешней антенны

Волновое устройство приема сигнала в своей конструкции имеет: траверс, набор рефлекторов, расположенных перпендикулярно траверсу. Размеры рефлекторов находятся в соотношении с частотой приема, которая имеет прямую пропорцию от длины волны. Этот вид антенн для внешней установки хорошо усиливает сигнал, но требует точности наведения на базовую станцию (BS).

Параболический вид наружной антенны имеет конструкцию: облучатель и отражатель. Этот вид усилителя сигнала может значительно усиливать прием, но для установки необходимы специальные навыки, так как при некачественной настройке эффект от применения будет равен «нулю».

Плоская выносная антенна имеет широкий диапазон направленности, состоит из облучателя, встроенного в рефлектор. Для ее использования достаточно выбрать приблизительное направление в сторону (BS), но усиление сигнала в этой конструкции оценивается как среднее значение.

Штыревой вариант внешней антенны представляет собой стержень, который выполняет функцию облучателя и рефлектора. В этом исполнении антенна имеет круговую направленность, иными словами ее не надо направлять ни в какую сторону.

Важно! Этот вид антенн специалисты не рекомендуют устанавливать, когда смартфону и базе не мешают экранизирующие конструкции. Рекомендуется для установки в местах, где не требуется значительного усиления сигнала от базы


Штыревой производственный комплект

Виды антенн для 3G и 4G

На сегодняшний момент видов приемников сигнала для мобильных сетей третьего и четвертого поколений существует немало. Многие из них использовались еще до появления сотовой связи (для телевизионного вещания) и успели зарекомендовать себя с хорошей стороны. Ниже рассказано об основных антеннах для 4G Интернета, которые можно собрать своими руками.

Простая

Самый примитивный вид антенны, который выглядит, как обычный кусок проволоки. Такое приспособление относится к среднемощным или маломощным. То есть длинные линки с его помощью поддерживать вряд ли получится. Зато можно с легкостью заменить стандартную антенну роутера или модема на 2 децибела. Это позволит по меньшей мере в 2 раза увеличить радиус покрытия сетевого устройства без особых затрат.

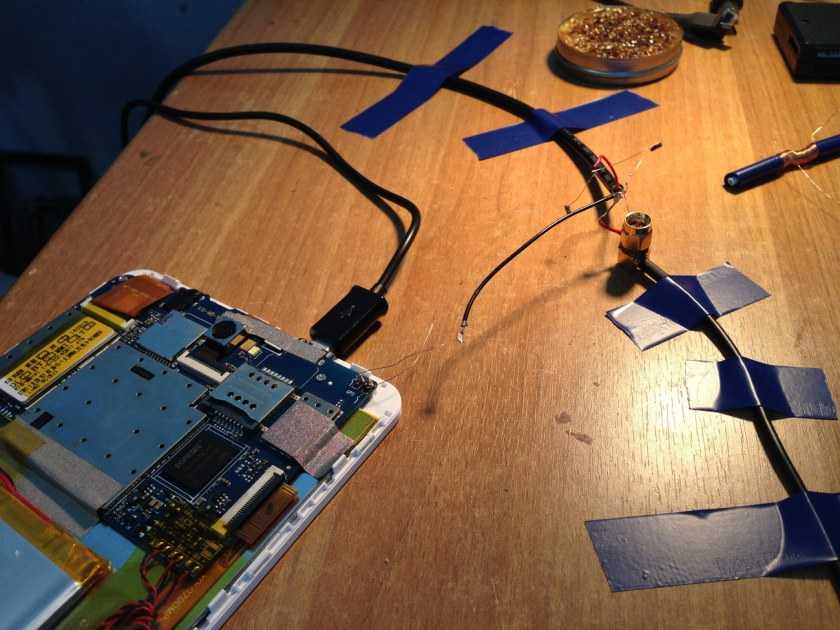

Антенна, припаянная к модему

Панельная

Ещё один вариант оборудования, применяемого для улучшения качества сигнала. Особой популярностью пользуются для работы с 3G и 4G сетями.

Обратите внимание! Изначально их использовали для стандартов третьего поколения, но затем стало понятно, что эти устройства могут спокойно работать и с LTE сетями. Всё дело в том, что рабочий диапазон этих стандартов частично совпадает

Направленная 3G, 4G пушка

Это устройство представляет собой штырь, на котором на определённом расстоянии надеты медные круги фиксированного радиуса. Преимуществом такого приспособления является то, что при грамотном подходе и минимально затраченных средствах можно получить антенну, улавливающую сигнал даже за 30 км от вышки или базовой станции, что крайне выгодно и удобно.

MIMO

Чтобы увеличить пропускную способность каналов передачи данных между приемником и передатчиком, разработали специальный метод обработки радиосигналов, основанный на том, что приемы передачи ведутся через различные антенны.

Важно! Применяя антенну типа MIMO, можно увеличить пропускную способность доступа к сети. Это будет величина, в среднем на 10-30 % большая, чем при использовании простой антенны. Основной принцип работы приспособления заключается в устранении любых взаимосвязей между принимающей и отправляющей антеннами

Основной принцип работы приспособления заключается в устранении любых взаимосвязей между принимающей и отправляющей антеннами.

Антенна Харченко, или биквадрат

Антенну, которую придумали еще в 60-х гг. прошлого века, по праву считают одной из наиболее популярных. В те времена она помогала улучшить качество картинки на телевизоре людям, проживающим за зоной уверенного приема телевизионных сигналов, а сегодня она может с легкостью повысить скорость доступа к мобильным сетям и телекоммуникационным системам.

К сведению! Другое ее название — биквадрат.

Волновая

Антенна под названием «волновой канал» была изобретена еще раньше, в 1926 г. в Японии. Данные приспособления сразу стали популярными во всем мире. Они очень просты в изготовлении и обладают достаточно хорошей направленностью. Телевизор стал цифровым, а значит, мультиплекс может передать сразу несколько каналов на одной частоте.

Важно! Это значительно упростило изготовление антенны, так как теперь не нужно обеспечивать широкополосный сигнал, достаточно создавать приемник на одну определенную частоту

Другие возможные виды

Одним из наиболее распространенных видов антенн является облучатель для спутниковой тарелки. Он продается во многих специализированных местах и обладает хорошим соотношением цены и качества. Спутниковые тарелки позволяют фиксировать сигнал на расстояние до 40 000 км. Понятно, что такое приспособление сделать в домашних условиях крайне проблематично, поэтому оно не стоит детального рассмотрения. При желании его можно просто купить.

Принцип работы усилителя сигналов

Дефект антенны

Одна из самых частых причин неправильной работы телефона заключается в поломке устройства, принимающего сторонний сигнал.

Как правило, подомные дефекты получают именно китайские, недорогие телефоны, в конструкции которых место соединения антенны с материнской платой устройства не защищено должным образом. В результате при малейшем падении или ударе аппарат начинает принимать сигнал намного хуже.

Конечно, решить подобное недоразумение можно в сервисном центре. Однако, если владелец телефона хоть немного разбирается во внутреннем строении устройства, он с легкостью провернет подобную операцию самостоятельно, без привлечения посторонних специалистов. К тому же, можно с легкостью собрать GSM-антенну своими руками.

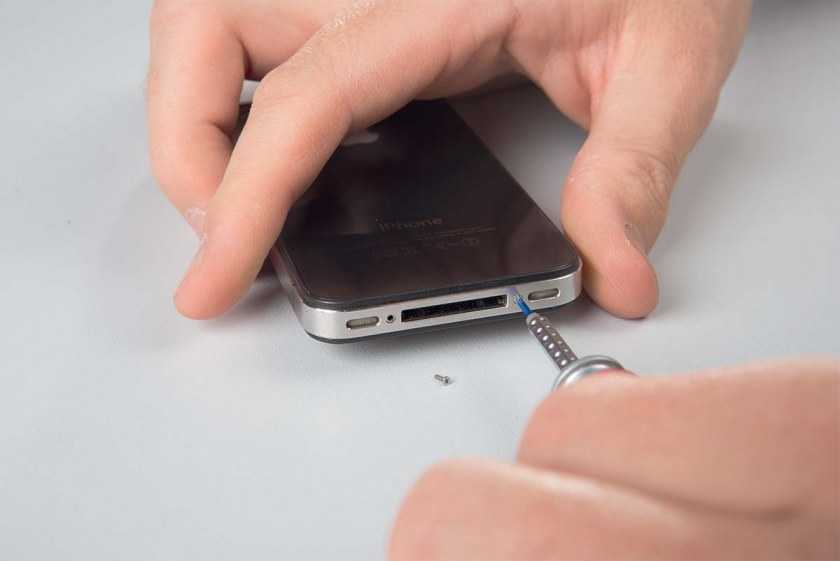

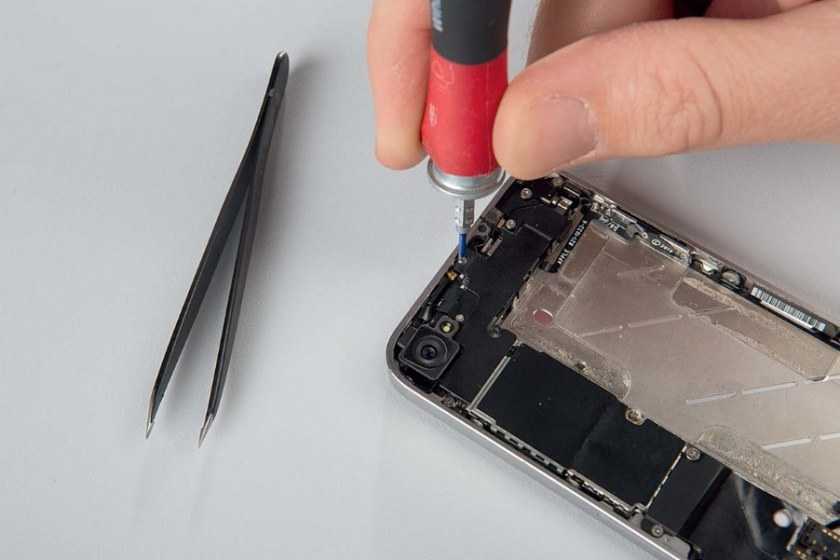

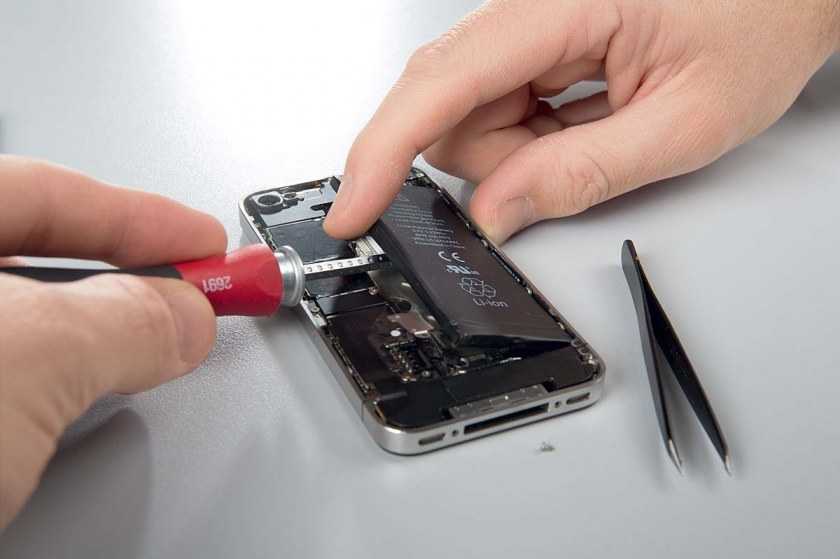

Ремонт выполняется в таком порядке:

  • Во-первых, мастера ищут в интернете видеоролики, в которых подробно рассматривается конструкция конкретной модели телефона. Необходимо установить точное местоположение антенны, а затем приступит к ее ремонту.

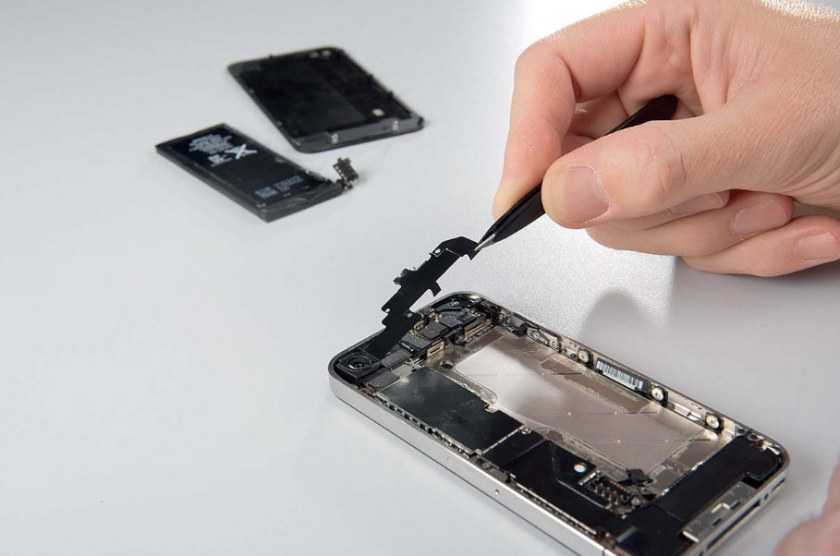

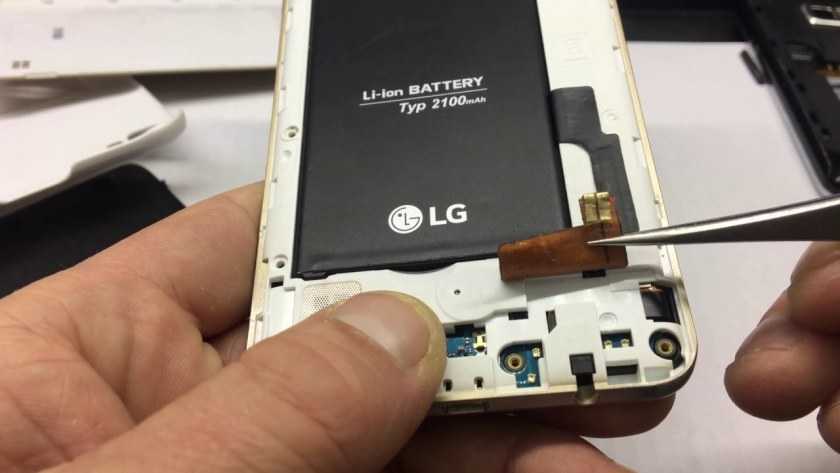

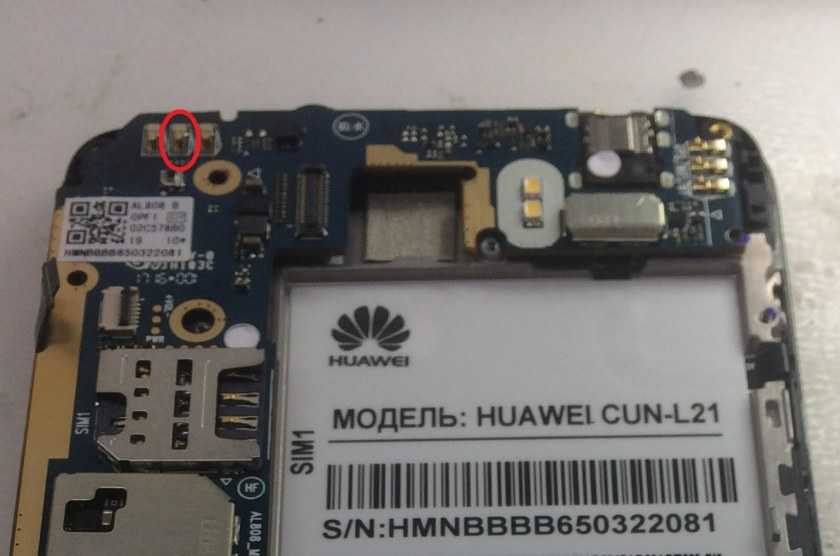

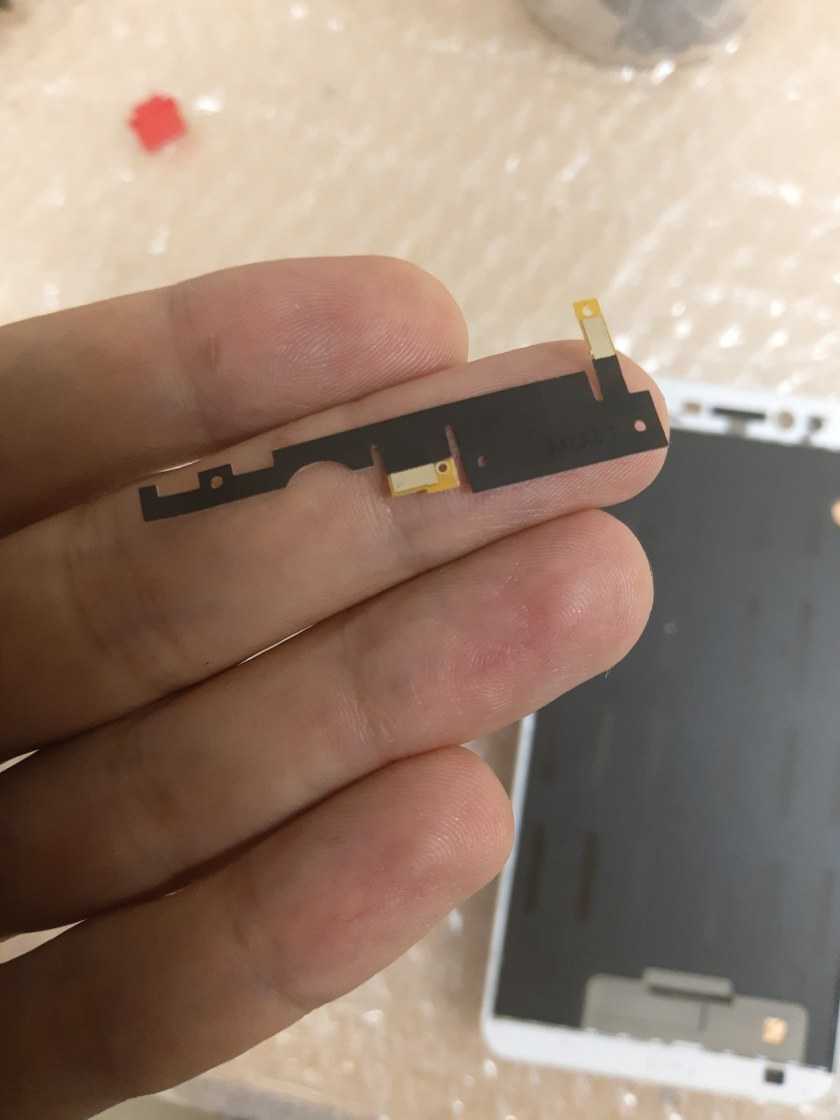

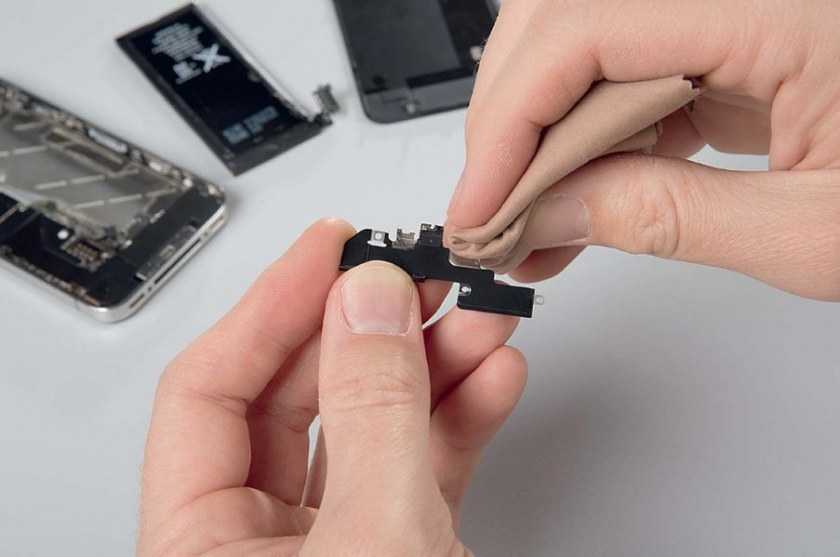

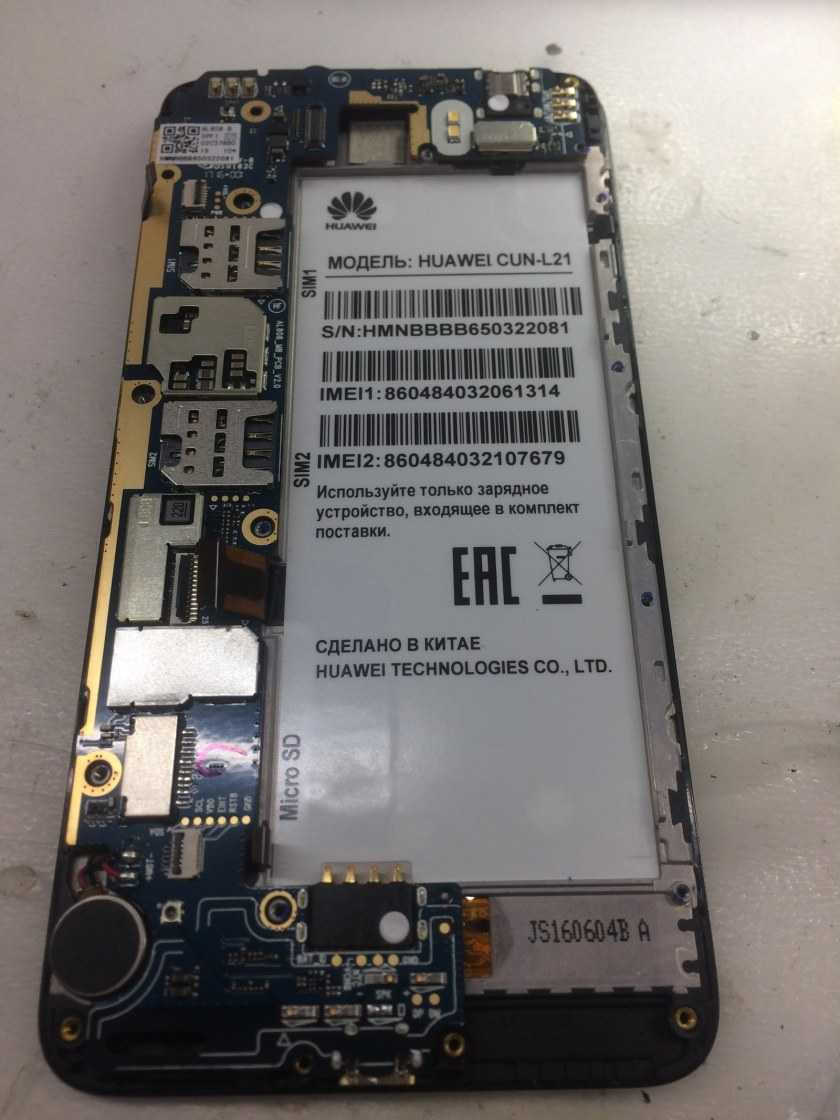

  • Как правило, принимающая сторонние сигналы деталь крепится к верхней или нижней части корпуса телефона. В том случае, если контакты антенны неплотно прилегают к шлейфу от материнской платы, их аккуратно подправляют пинцетом.

Далее следует собрать аппарат обратно, и проверить связь. В том случае, если результата нет – нужно переходить к следующим шагам.

Как самому сделать антенну к сотовому телефону

Антенну «на скорую руку» можно сделать из того, что есть в доме

  1. Взять медную проволоку и согнуть её в ромбовидную «восьмёрку» со стороной 8 см. Кабелем соединить антенну с телефоном, предварительно зачистив его концы. В горизонтальном положении прикрепить к потолку, где есть более сильный сигнал.
  2. Использовать кулинарную фольгу, сделав из неё большой «кулёк» и вложив него мобильный телефон.
  3. Можно использовать железный тазик подходящего размера, использовав его как параболическую антенну с мобильником в фокусе.

Домашняя антенна, которая подходит в основном для усиления сигнала. Для этого понадобятся: плоскогубцы, клещи или нож, коаксиальный кабель, паяльное оборудование, медный провод (8 см) и переходник для мобильного устройства (можно китайский).

  1. Зачистить один конец высокочастотного кабеля так, чтобы не повредить центральную жилу, он будет подключён к антенне. Другой конец подсоединяется к телефону.
  2. Медный провод припаять к сердечнику кабеля так, чтобы конструкция была крепкой и располагалась вертикально вверх. Такой же провод припаять к оплётке кабеля вертикально вниз.
  3. Оба медных провода закрепить на небольшой деревянной доске, заизолировав в припаянных местах.
  4. Закрепить эту конструкцию на крыше как можно выше, а другой конец антенного кабеля подсоединить к телефону с помощью адаптера.

Переносная антенна подходит даже в том случае, если сети, вообще, нет.

Это довольно простое приспособление, но довольно эффективное. Таким устройством можно пользоваться везде. Для этого потребуется: радиоантенна от старого магнитофона, тоненький провод (0,5 м), отвёртка, паяльник и маленькая шайба.

  1. Радиоантенну разобрать у основания.
  2. К шайбочке припаять проводок.
  3. Собрать основание антенны, прикрепив шайбу с проводом.
  4. Снять крышку с телефона и найти разъём для подключения дополнительной антенны.
  5. Зачистить другой конец провода на 1–2 мм (не больше) и вставить в дырочку в центре этого разъёма.
  6. Зафиксировать провод по телефону и посмотреть на шкалу сети. Индикатор должен показать 6 из 6 палочек.
  7. Крышку от мобильного устройства можно не устанавливать.

Помимо самодельных антенн можно использовать покупные репитеры, позволяющие сделать устойчивую связь в любых помещениях и отдалённых местностях. Но стоимость такого оборудования довольно высока и сопоставима с ценой хорошего мобильного телефона, а более продвинутые решения достигают и 2–3 тысяч долларов. Поэтому в домашних условиях всегда можно воспользоваться более дешёвыми и подручными средствами усиления сигнала.

Мобильный интернет — способ подключить телефон к сети при помощи стандартов LTE, 3G-5G. Их применение позволило получить относительно стабильное и скоростное беспроводное соединение. Однако его качество сильно зависит от множества факторов, таких как дальность до точки доступа, то есть вышки, рельефа местности и других. Антенна для телефона 4G или более старого 3G позволяет улучшить качество сигнала, а соответственно, стабильность и скорость интернет-соединения. Подобные устройства можно приобрести или сделать самостоятельно в домашних условиях.

Собираем антенну для усиления сигнала модема своими руками

  • В домашних условиях можно достаточно просто усилить сигнал 3g или 4g своими руками. Особенно часто это самодельные антенны применяются на даче или в загородном доме для усиления уровня сигнала сотовой связи, в том числе для приема интернета. Самая простая антенна делается за несколько минут. Берётся небольшая намотка медной проволоки, которая оборачивается несколько раз вокруг модема, и выводится ближе к окну или за пределы помещения на 40-80 см. Количество витков нужно подбирать исходя из толщины устройства. Главное обматывать ту часть, в которой расположена сим-карта. На конец проволоки можно надеть жестяную банку. Действенной ли оказывается такая конструкция? Вполне. Ожидайте прибавку в 5-10%.
  • Для ещё одной несложной антенны понадобится пустая металлическая банка из-под кофе. В боковой части прямо по центру делается отверстие, в которое закрепляем модем. Идеально, когда наружная часть устройства выступает примерно наполовину или чуть меньше. Затем подключаем модем через USB-удлинитель и методом проб находим хорошее место с лучшим сигналом.
  • Довольно часто для усиления сигнала модема создают рамочную антенну, имеющую зигзагообразную форму и напоминающую собой 2 ромба из медной проволоки. Оба имеют одну точку прикосновения друг с другом, состоящую из двух углов. Получается незакруглённая «восьмёрка». В интернете такая конструкция более известна как антенна Харченко. Далее к ней припаивается высокочастотный кабель (как для TV). Лучше всего часть провода напаять на коннектор – станет похоже на вилку. Другой конец кабеля зачищается, чтобы им обмотать сам модем (5-6 витков). Для повышения эффективности стоит снабдить антенну рефлектором – пластиной из металла или фольги. Крепим конструкцию максимально высоко, например, на крыше или последнем этаже.

Интересно почитать: Как усилить сигнал вай фай роутера своими руками.

Watch this video on YouTube

Как подключить интернет на даче с вай-фаем

Обеспечивая доступ к сети на даче, не стоит забывать, что комфорт должен присутствовать даже в мелочах, поэтому совсем не обязательно создавать подключение, привязывающее пользователя к одному устройству. Каждый член семьи хочет пользоваться интернетом в соответствии со своими интересами – смотреть ТВ, проверять соцсети, играть, а кто-то даже работать онлайн. Выбирая, как подключать интернет за пределами города, следует сразу учитывать возможность раздачи его через Wi-Fi.

Использование мобильного интернета и телефона для раздачи сети

Задавшись вопросом, как сделать вай-фай на даче, нужно начать с самого простого варианта – использования мобильного телефона для раздачи интернета. В первую очередь, для организации мобильного интернета следует определиться с качеством принимаемого сигнала и требованиями к объему трафика.


На даче можно использовать мобильный интернет

Если родной оператор сотовой связи, к которому подключен телефон, дает устойчивый LTE-сигнал в том месте, где находится загородный дом, то достаточно будет просто включить смартфон в режим точки доступа и раздать интернет.

Но бывает так, что родной оператор не покрывает зону нахождения дачи. В этом случае придется заняться поиском оператора, предлагающего наилучшее LTE-покрытие в данной местности. Для этого можно посмотреть карту, на которой отмечены зоны с уверенным приемом разных операторов или поинтересоваться у соседей, какую сеть лучше будет ловить телефон в данной местности. Если такой возможности нет, следует установить приложение, например, «Сотовые вышки. Локатор», позволяющее найти ближайшие сотовые вышки и определить их оператора. После этого остается выбрать наиболее подходящий пакет у данного оператора и подключиться к нему.

Использование USB-модема для компьютера и ноутбука

Если использование интернета через мобильный телефон не позволяет покрыть потребность в качественном доступе к сети на всей территории загородного дома или требуется подключить к интернету ПК или ноутбук, то для этих целей можно использовать USB-модем.

Картинка 3. Wi-Fi-роутер и USB-модем

Подбирая место для модема и роутера, следует использовать такое правило: модем должен располагаться как можно выше и находиться в комнате, окно которой выходит в сторону вышки сотового оператора. Чтобы расположить модем и роутер в наиболее правильном месте, следует изучить их Web-интерфейс на наличие индикации таких сигналов, как CINR и RSSI:

  • СINR показывает отношение уровня сигнала к шуму. Если значение со знаком плюс – значит сигнал сильнее шума. Оно должно быть больше 10;
  • RSSI – мощность принимаемого модемом сигнала. Минимальное значение, при котором может работать сеть – 85 дБм. Но чем выше RSSI, тем выше уровень сигнала.

Если площадь участка большая, то для покрытия интернетом всей его территории можно использовать Wi-Fi-репитер. Этот усилитель позволит избавиться от слабого сигнала. Для поиска участков с плохим приемом следует использовать такое приложение, как Wi-Fi Analyzer. После выявления слепых зон усилитель сигнала устанавливается так, чтобы максимально покрывать их все.

Немного теории

Перед тем, чтобы узнать, как сделать самый лучший усилитель интернет-сигнала для дачи, нужно немного разобраться, что такое 3G и 4G, а также из-за чего может возникать плохой сигнал.

Еще не так давно многие дачники пользовались спутниковым интернетом, но эта технология себя уже практически полностью изжила, сейчас же подавляющее большинство людей пользуются мобильным интернетом, который выдает весьма хорошую скорость для комфортной работы в сети. На сегодняшний день в России существует три формата связи – 2G, 3G и 4G. Как сообщалось немного ранее, уже через 2 года, в 2020 году, появится самый современный формат – 5G.

Чтобы разобраться, чем отличается классификация форматов связи, необходимо знать следующее:

  • 2G, он же EDGE, – самый медленный мобильный интернет, его скорость не превышает 40 Кб/с, на сегодняшний день практически нигде не используется.
  • 3G – первый скоростной интернет, благодаря которому можно весьма комфортно серфить страницы. Скорость такого формата связи не превышает 800 Кб/с.
  • 4G – на сегодняшний день в России – самый скоростной мобильный интернет, его скорость составляет 2-5 Мб/с.
  • 5G – так как внедрение такого формата еще не произошло, сказать точные цифры достаточно затруднительно, но примерно скорость должна быть около 1 Гб/с.

Данные статистики являются приблизительными, ведь теоретически скорость может повышаться по каждому из пунктов, все зависит от пропускной способности оператора.

Антенна для 3g модема: лайфхак по изготовлению своими руками

Немало людей в современном мире использует мобильный интернет — с помощью него человек может дистанционно общаться, получать информацию и даже работать. Но не всегда провайдер предоставляет пользователям стабильную скорость соединения из-за особенностей приёма связи, который может быть ограничен особенностями рельефа, большим расстоянием до передатчика и прочими факторами.

Самодельная антенна для 3g модема поможет вам улучшить скорость и дальность приёма сигнала. Предлагаем вам несколько инструкций, как сделать антенну для 3G модема своими руками.

Способ Харченко

Недавно мы писали, как своими руками сделать антенну для приёма телевидения. Но знали ли вы, что аналогичным образом можно сделать самодельную антенну для 3G модема?

Нам потребуется:

  • Медный провод или проволока, потребуется участок примерно в 30 сантиметров;
  • Коаксиальный кабель сопротивлением 50 или 75 Ом;
  • Разъём для подключения антенны к модему;
  • Кусок фольги или DVD-диск в качестве рефлектора;
  • Инструменты: нож, паяльник, пассатижи, клей, линейка и карандаш;
  • Пластиковая крышка от бутылки для разделения антенны от рефлектора.

Изготовление биквадрата Харченко

На фотографиях самодельных антенн для 3G модемов можно увидеть его примерный вид. Для начала необходимо сделать на медной проволоке разметку карандашом: длина внешней стороны каждого из квадратов должна составлять примерно 35-36 мм.

Аккуратно погнуть проволоку по разметке, помогая себе пассатижами. Должна получиться симметричная конструкция из двух квадратов, соприкасающихся углами. Оставшиеся куски проволоки удалить.

Проделать в крышке отверстие, в него продеть конец кабеля. Кабель раздилать, оголив внутренний проводник и экран для пайки.

Через отверстие вставить диск-рефлектор в провод, продвинуть его к антенне и приклеить к крышке. Припаять к кабелю с другой стороны разъём для подключения к модему. Подсоединить антенну к модему. Наслаждаться результатом своей работы!

Антенна «двойное кольцо»

Следующий способ создания самодельной антенны сложнее в исполнении, но даёт больший эффект. Для его выполнения потребуется:

  • Медная проволока или провод;
  • Рефлектор — плоская длинная консервная банка, кусок фольги и т.д;
  • Коаксиальный кабель с сопротивлением 75 Ом;
  • Короткая металлическая трубка, в которую можно продеть кабель;
  • Разъём для подключения антенны к модему;
  • Инструменты: паяльник, нож, линейка и карандаш.

Подробная инструкция по изготовлению:

  • Поищите в Интернете схему Bi-Loop антенны для 3g модема  — на ней вы увидите похожую на антенну Харченко конструкцию, но в виде двух колец;
  • Сделать карандашом на проволоке разметку: для волн длиной 2050 МГц длина каждого кольца должна составлять примерно 146 мм;
  • Аккуратно согнуть из проволоки двойное кольцо. Также можно изготовить два кольца с зазорами длиной примерно 3 мм и припаять их концами друг к другу, оставив зазоры открытыми;
  • Изготовить рефлектор. Минимальные размеры: высота — 120 мм, ширина — 170 мм. Подойдёт любая металлическая панель, из подручных средств можно использовать фольгу или жесть от консервной банки;
  • Проделать посередине рефлектора отверстие, через которое вставить металлическую трубку —со стороны соединения с антенной длина трубки должна составлять примерно 18 мм! Припаять трубку к рефлектору с другой стороны;
  • Разделить ножом кабель: экран следует запаять, а проводник слегка оголить;
  • Продеть кабель в трубку и припаять к ней антенну: верхнюю часть следует припаять к проводнику, а нижнюю — к медной трубке;
  • Запаять трубку и оплётку кабеля;
  • Дополнительно для усиления сигнала можно использовать спутниковую тарелку, установив готовую антенну на кронштейн;
  • Другой конец кабеля следует соединить с разъемом для подключения к модему с помощью паяльника;
  • Подключить антенну к модему. Готово!

Теперь вы знаете несколько способов, как сделать антенну для 3G модема своими руками. Приведённые выше способы должны помочь вам решить проблемы с низкой скоростью интернет-соединения.

Причины слабого сигнала

Цифровой сигнал, передаваемый ретранслятором, может оказаться слишком слабым для приема по следующим причинам:

  • Большое расстояние до передающей вышки. К радиоволнам ДМВ-диапазона, на котором вещает цифровое телевидение, применим все тот же «закон обратных квадратов», как и для любого другого вида электромагнитного излучения.
  • Поглощение волн атмосферой. Сам по себе воздух практически радиопрозрачен, но пыль, туман, влага могут рассеивать и отражать сигнал.
  • Препятствия на пути радиоволны. ДМВ-вещание принимается в зоне прямой видимости, волны практически не огибают преграды. Поэтому, если между ретранслятором и принимающей антенной находится какой-то непрозрачный для радиоволн объект (здания, холмы, лес из высоких деревьев), в лучшем случае сигнал будет ослаблен. Это больше уместно в тех случаях, когда используются комнатные антенны: любые стены, даже тонкие, поглощают электромагнитные волны.
  • Принимаются только отраженные сигналы. Если на прямой между антенной и ретранслятором находится объект, экранирующий радиоволны, принимать придется только тот телевизионный сигнал, который отразится от других объектов (например, соседних зданий). Такое излучение во много раз слабее того, которое изначально транслируется с телевышки.
  • Некачественная приемная аппаратура: антенна с низкой чувствительностью, кабель с высоким сопротивлением и пр.

Одним словом, причин может быть масса. В большинстве случаев повлиять на них сложно или даже невозможно. Поэтому чтобы смотреть телевизор без зависаний и рассыпаний картинки, нужно подобрать правильный способ улучшения приема.

Изготовление излучателя

Для частоты 2.4 ГГц, на которой планируется использовать передатчик, идеальными размерами биквадрата будут 30.5 мм. Но все-таки мы делаем не спутниковую антенну, поэтому допустимы некоторые отклонения в размерах активного элемента —30–31 мм.

К вопросу о толщине проволоки также нужно отнестись внимательно. С учетом выбранной частоты 2.4 ГГц, медную жилу надобно найти толщиной точно в 1.8 мм (сечением 2.5 мм.кв.).

От края проволоки отмеряем расстояние 29 мм до загиба.

Делаем следующий загиб, проконтролировав наружный размер в 30–31 мм.

Следующие загибы вовнутрь делаем на расстоянии 29 мм.

Проверяем самый важный параметр у готового биквадрата —31 мм по средней линии.

Пропаиваем места для будущего крепления выводов коаксиального кабеля.
