Что такое WAN? Чем отличается разъем WAN от LAN на роутере?

Ошибка WAN порта на роутере

Причем, индикатор WAN или LAN на светодиодной панели маршрутизатора будет гореть — ведь кабель то подключен. Но интернет при этом конечно же работать не будет.

Однако, в некоторых устройствах интерфейсы Internet WAN и Ethernet LAN могут быть совмещены из-за их специфики. Самый простой пример — на PCI сетевой карте компьютера, ноутбука или телевизора. После установки родного драйвера через такой разъем мы можем подключить его как к роутеру, так и вставить провод интернета от провайдера напрямую.

Еще один пример — PowerLine адаптер, который может одновременно работать и на прием интернет-сигнала по кабелю, и на его раздачу на другие девайсы.

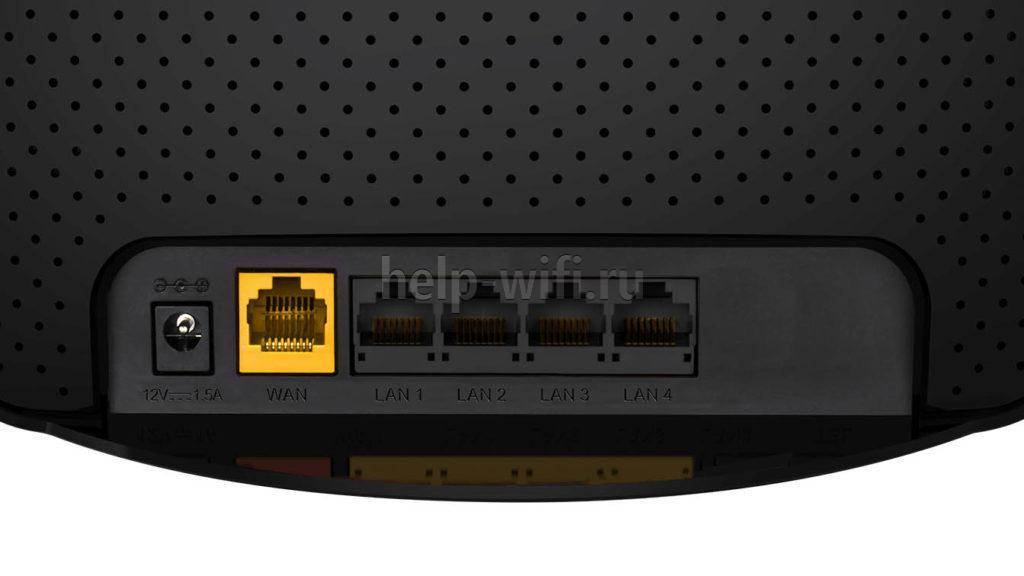

Чем отличается WAN от LAN подключения на роутере?

Сразу вытекает логичный вопрос — чем вообще отличаются порты WAN и LAN на роутере, если и в тот и в другой производится подключение кабеля RJ-45? Разъемы LAN, в отличие от WAN, предназначены для соединения с локальной сетью по кабелю других устройств — компьютеров, ноутбуков, принтера, IP камеры и так далее.

Как я уже говорил, во многих из них нет беспроводного Wireless адаптера (WiFi 802.11ac или 802.11n), и их можно подключить к интернету только с помощью сетевого кабеля. Поэтому портов LAN чаще всего больше, чем WAN — обычно от 2 до 4.

Также отличаться также может и скорость интерфейса. Например, в недорогих моделях маршрутизаторов скорость интернета через WAN будет ограничена 100 мбит/c при том, что локальная сеть (по LAN) может быть гигабтной, то есть достигать 1 гбит/c.

То же касается и беспроводного интерфейса Wireless LAN, где скорость зависит от диапазона частот. На 2.4 ГГц (стандарт WiFi 802.11n) обычно ограничен 150 или 300 мбит/c, а на 5 ГГц (802.11ac) может достигать 900 мбит/с и выше.

WAN сеть

WAN сеть глобальна, это совокупность всех компьютеров, подключённых к интернету. В состав такой сети входят более маленькие сети. Такие сети делятся на:

LAN – маленькая сеть для дома или рабочего помещения. Для связи между офисами в разных городах существует VLAN (Virtual Local Area Networks). Эта технология связывает удалённые узлы и позволяет им пользоваться общими сетевыми устройствами, например, принтером или файловым хранилищем так, как будто они находятся в одном офисе.
PAN (Personal Area Network) – объединяет устройства, которыми пользуется один человек;
CAN(Campus Area Network) – совокупность зданий, в которых уже есть своя локальная сеть, для обмена между ними данными;
MAN(Metropolitan Area Network) – более крупная сеть, которая объединяет устройства в городе или нескольких городах.

Подключение

Рассмотрим настройки WAN подробнее. В первую очередь необходимо подключить роутер к сети. Для этого используется обычный сетевой кабель, который идет в комплекте с маршрутизатором. После этого нужно:

Подключить один конец кабеля (обычно он синего цвета) к роутеру (в разъем LAN), а другой — к ноутбуку или сетевой карте ПК.
Включить устройства и дождаться полной загрузки компьютера.
Открыть окно любого интернет-браузера и ввести в адресной строке IP адрес роутера. Чтобы его узнать, достаточно уточнить модель маршрутизатора. Также, нужный адрес очень часто указывается на упаковке с роутером. Если данных нигде нет, то необходимо заглянуть в руководство к маршрутизатору.
Нажать клавишу «Ввод».
Дождаться загрузки страницы.

После этого нужно выполнить еще несколько манипуляций для подключения WAN.

WAN сеть

Другой вариант для теоретиков. WAN – глобальная вычислительная сеть. Сеть, объединяющая в себе несколько других сетей. Немного теории можно взять из следующего видео:

Для краткого понимания. Выделяют обычно 2 вида сетей, но иногда к ним пытаются подсадить еще и третью:

WAN – читаем «ВАН» – Wide Area Network – глобальная сеть – значит тот самый всеохватывающий интернет. Единая мировая сеть.
LAN – читаем «ЛАН» – Local Area Network – локальная сеть. Ключевое здесь – закрытая. Может быть домашней, может быть огромного предприятия с десятками тысяч компьютеров и распределением по всему миру. Но не все имеют доступ сюда извне.
MAN – читаем «МАН» – что-то промежуточное и среднее – Metro Area Network – городская сеть. Понятие «городская» тоже размыто, я бы здесь больше думал для понимания о сетях провайдера – когда все полностью не видят друг друга, но при этом при скачивании с местных файлообменников провайдера скорость между участниками этой неглобальной сети все равно выше, т.к. по сути это та же большая локальная сеть, но с выстроенными фильтрами.

Для студентов актуальны отличия WAN от LAN и в этом сегменте. Под запись:

Размер сети – глобальная не ограничена даже космосом, локальная имеет ограничение ее архитектором. В теории тоже может выходить в космос, но принадлежит она все-таки не всему миру и всегда будет меньше глобальной.
Количество машин – все, кто подключен к интернету, участники глобальной сети. Локальные сети разрозненны, и в единичной сети их всегда меньше.
Сервисы. В локальной сети шарят папки и принтеры. В глобальной все строится на клиент-серверной архитектуре – глобальные маршрутизации, WWW и т.д.

Сохранение параметров

Активируем функции Firewall, NAT и DHCP. Для этого устанавливаем флажки напротив соответствующих пунктов. Некоторые параметры можно не применять, если не планируется подключение к оборудованию более одного персонального компьютера. Чтобы полностью настроить WAN порт, необходимо нажать кнопку «Сохранить». Перезагружаем маршрутизатор. С этой целью можно использовать функции меню, либо выключить устройство на пару секунд и вновь запустить. Соединяем кабель провайдера с WAN. Проверяем работоспособность маршрутизатора. Для этого запускаем браузер и открываем в нем несколько страниц.

Сделать 1 из 4 LAN портов WAN-ом в ADSL-роутере

ADSL-модем TP-LINK TD-W8961ND (192.168.1.1) получал интернет.
Направленный передатчик Wi-Fi TP-LINK TL-WA5210G (192.168.2.254) передавал его в другой дом
Его принимал такой же TL-WA5210G (192.168.3.254)
Раздавал роутер D-Link DIR-300 (192.168.4.1)

ADSL заменён на обычный Eth-кабель с интернетом. Я решил поменять роутер D-Link на TP-Link из-за проблем с D-Link. Подключаю TP-LINK, втыкаю в 1 из 4 LAN-портов провод с интернетом, не работает. Начал искать руководства, вот рабочее, но для WDS, а не для WAN. Здесь написано что так сделать невозможно. А что скажут здесь?

Невозможно. По сути, лан порты — это просто прибитый хаб в корпусе. Там не маршрутизируемые порты, в отличии от вана. Самому пришлось менять железку при переходе с дсл на езернет.

Зависит от того, каким образом надо настраивать соединение с провайдером. В общем возможно это, но не для любого соединения.

Но между устройствами же есть локальная сеть! Неужели нельзя перенаправить интернет? VLAN, Virtual Server, Routing? Моё устройство умеет ретранслировать Wi-Fi, неужели оно не умеет ретранслировать проводной интернет?

Может спасёт свободная прошивка?

Неправда. На Dir-620C легко переназначается через web-интерфейс (vlan).

В теории: поставить нормальную прошивку и вывести порт в влан отдельный. На практике: купить нормальную железку.

Попробовал это руководство. Поудалял все PVC, кроме одного, отключил DHCP для 4-го разъёма, и сделал те настройки VLAN, которые на скриншоте. Интернет не пошёл.

А причем здесь вообще Dir-620C, можно спросить? Может еще о цисках и джуниперах поговорим?

Да и вообще. то, что можно сделать vlan, совсем не значит что порт может стать WAN.

И не пойдет, в руководстве не ваш случай.

Вам нужен езернет-роутер. За 50-70$ можно взять вполне себе железку для дома, типа линксис или зюксель кинетик.

Существующую железку можно использовать как свитч/вай-фай аксес поинт.

Источник

Устройства ASUS, TP-Link, D-Link

Как Вы поняли, в некоторых web-интерфейсах надо указывать LAN-порт, предназначенный для STB-приставки. Затем его используют, как порт WAN. В более современных интерфейсах всё устроено «по-честному»: здесь мы просто выбираем, к какому из разъёмов подключается шнур провайдера. Но иногда отсутствуют оба перечисленных варианта. Почти всегда это обуславливается тем, что чипсет наделён только двумя Ethernet-контроллерами. В общем, ремонт лучше начинать с поиска информации о чипсете.

D-Link: объединяем порты 4, 5

В интерфейсе роутеров D-Link для всех аппаратных портов используется обозначение цифрой. Мы должны создать свитч, объединяющий два элемента: четвёртый, пятый. Для этого, на вкладке «Соединения» сначала избавляются от подключения WAN:

Все дальнейшие действия выполняются на другой вкладке, называемой «Дополнительно» –> «VLAN».

Итак, открыв страницу «VLAN», Вы увидите два списка. Нужно перегруппировать интерфейсы так, как надо нам:

Выполните клик на прямоугольнике «lan», выберите строку «port4», нажмите кнопку «Удалить порт» и сохраните изменения.

Нажмите кнопку «Сохранить», расположенную в правом верхнем углу страницы, а после перезагрузки кликните прямоугольник «wan»:

Осталось на открывшейся вкладке найти список «Порт», выбрать в нём «port4», и сохранить изменения. После нажатия на кнопку «Сохранить», расположенную сверху, можете заново настраивать соединение WAN на вкладке «Соединения» (нажмите «Добавить»).

Мы рассмотрели, как производится объединение разъёмов WAN и LAN4 в свитч. Однако на стартовой странице можно было выбрать «Мастер IPTV», чтобы указать, какой из портов используется для STB-приставки.

Подключаем STB, интерфейс ASUS

В девайсах фирмы ASUS можно указывать, что будет использоваться для подключения ТВ-приставки. Тем самым, можно объединить в свитч пару портов, включая WAN. Если интерфейс содержит пункт, обозначенный как «IPTV», следует этим воспользоваться:

Здесь нужно выбрать один разъём LAN и сохранить изменения. Подобная вкладка может отсутствовать, тогда используйте параметры Интернет-соединения:

Список, где нарисована стрелочка – то, что нужно нам. Укажите один из разъёмов.

То есть, список «Выбор порта STB…» никогда не дублируется. Зато он может отсутствовать вообще. Чем это обусловлено, мы рассматривали.

Роутеры TP-Link: включаем свитч

Жил-был роутер TP-Link модели TL-WR340GD ревизии 3.1. После перегорания разъёма WAN прошивка была обновлена. Её версия под номером V3_110701, как выяснилось, содержит пункт меню «Bridge». Перейдя к данной вкладке, можно обнаружить вот что:

Разумеется, был указан четвёртый порт, чтобы не занимать много разъёмов, и после сохранения настроек девайс успешно подключили к провайдеру.

Значит, нужно искать в меню «Network» элемент «Bridge», и если он там есть, пользуйтесь возможностями роутера. При отсутствии указанной вкладки можно обновить ПО, но не факт, что новая опция появится. Не все девайсы могут работать с резервирующим разъёмом в принципе. Об этом мы уже говорили.

Что такое WAN

При помощи этого типа подключения создаётся внешняя сеть, которая представляет собой большое количество групп, пользователей независимо от их местонахождения. Главное отличие состоит в том, что предыдущий формат предназначен для внутреннего объединения нескольких ПК, а этот тип соединения является внешним.

Существует множество глобальных сетей, но наиболее известной и часто используемой является Всемирная паутина. Именно её предпочитает большинство клиентов на разных расстояниях, поскольку она не ограничена территориально, создаётся посредством телефонных проводов и более современных технологий.

Сравнительная таблица

	ЛВС	WAN
Стенды для	Локальная сеть	Глобальная сеть
Крышки	Только локальные районы (например, дома, офисы, школы)	Большие географические области (например, города, штаты, нации)
Определение	LAN (Local Area Network) – это компьютерная сеть, охватывающая небольшую географическую зону, например, дом, офис, школу или группу зданий.	WAN (глобальная сеть) – это компьютерная сеть, охватывающая обширную область (например, любая сеть, каналы связи которой пересекают столичные, региональные или национальные границы на большом расстоянии).
скорость	Высокая скорость (1000 Мбит / с)	Меньшая скорость (150 Мбит / с)
Скорость передачи данных	ЛВС имеют высокую скорость передачи данных.	В глобальных сетях скорость передачи данных ниже, чем в локальных сетях.
пример	Сеть в офисном здании может быть локальной сетью	Интернет является хорошим примером WAN
Технологии	Склонны использовать определенные технологии подключения, в первую очередь Ethernet и Token Ring.	В глобальных сетях обычно используются такие технологии, как MPLS, ATM, Frame Relay и X.25, для подключения на большие расстояния.
соединение	Одна ЛВС может быть подключена к другим ЛВС на любом расстоянии через телефонные линии и радиоволны.	Компьютеры, подключенные к глобальной сети, часто подключаются через публичные сети, такие как телефонная система. Они также могут быть подключены через выделенные линии или спутники.
Компоненты	Устройства уровня 2, такие как коммутаторы и мосты. Устройства уровня 1, такие как концентраторы и повторители.	Устройства уровня 3 Маршрутизаторы, многоуровневые коммутаторы и устройства, специфичные для технологии, такие как ATM или коммутаторы Frame Relay и т. Д.
Отказоустойчивость	Локальные сети, как правило, имеют меньше проблем, связанных с ними, поскольку существует меньшее количество систем, с которыми приходится иметь дело.	Сети WAN имеют тенденцию быть менее отказоустойчивыми, поскольку они состоят из большого количества систем.
Ошибка передачи данных	Испытывает меньше ошибок передачи данных	Испытывает больше ошибок передачи данных по сравнению с локальной сетью
Право собственности	Обычно принадлежит, контролируется и управляется одним человеком или организацией.	Сети WAN (например, Интернет) не принадлежат какой-либо одной организации, а существуют под коллективным или распределенным владением и управлением на больших расстояниях.
Стоимость установки	Если необходимо настроить пару дополнительных устройств в сети, это не очень дорого.	Для глобальных сетей, поскольку сети в удаленных районах должны быть подключены, затраты на настройку выше. Однако глобальные сети, использующие публичные сети, могут быть очень дешево настроены с использованием только программного обеспечения (VPN и т. Д.)
Географическое распространение	Имеют небольшой географический диапазон и не нуждаются в арендованных телекоммуникационных линиях	Имеют большой географический диапазон, обычно распространяющийся через границы, и нуждаются в арендованных линиях связи.
Эксплуатационные расходы	Поскольку ЛВС охватывает относительно небольшую географическую область, ее проще поддерживать при относительно низких затратах.	Поддержание WAN затруднено из-за его более широкого географического охвата и более высоких затрат на обслуживание.
Пропускная способность	Высокая пропускная способность доступна для передачи.	Низкая пропускная способность доступна для передачи.
перегруженность	Меньше заторов	Больше заторов

Что такое LAN порт в роутере

Термин LAN, как таковой, это аббревиатура от Local Area Network, что переводится как «Локальная Вычислительная Сеть» (ЛВС). Это широкое название, объединяющее в себя группу компьютеров и периферийных устройств, объединенных в одну общую сеть посредством коммутаторов, кабелей и беспроводного соединения.

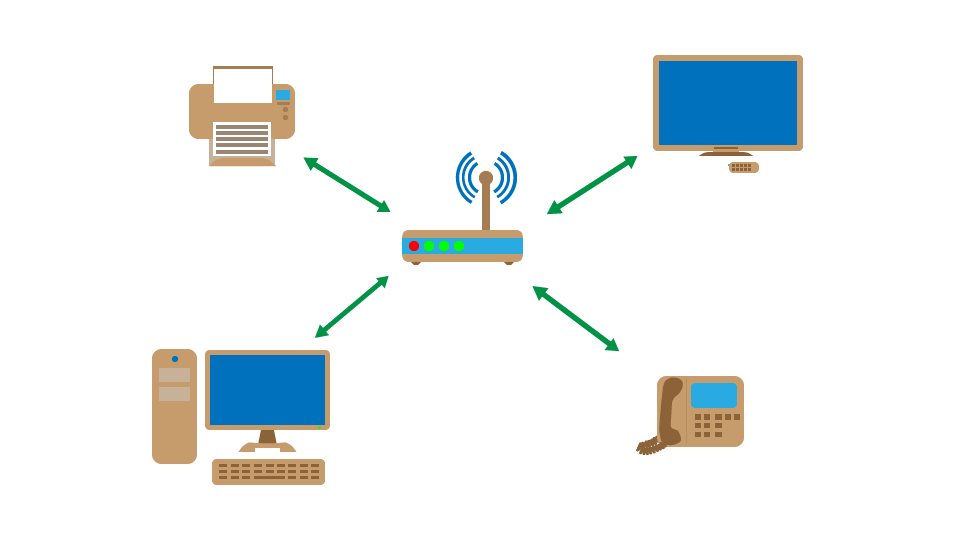

LAN порт – этот разъем используется для организации локальной сети, через него с помощью сетевых кабелей подключается все оборудование:

Компьютеры
Принтеры
SIP телефоны
другая техника

Его так же называют портом Ethernet. Не стоит путать аппаратный порт LAN с сетевыми портами, такими как, например 80-й порт HTTP.

Данное подключение используется для организации сети в квартире, офисе, в загородном доме, то есть, когда подключаемые компьютеры расположены на близком расстоянии.

Теперь разберемся, как настроить LAN на роутере. В начале, необходимо присвоить роутеру IP адрес, по которому к нему можно будет подключаться с других компьютеров.

Ни всегда роутер будет отвечать на проверку соединения с помощью команды «ping», в некоторых роутерах не поддерживается эта опция, а в некоторых она настраиваемая.

А так же настройкой DHCP: включение – отключение сервера и диапазон раздаваемых IP адресов.

Чтобы не было возможной путаницы при использовании DHCP, желательно зарезервировать вручную на роутере IP адреса, которые он будет раздавать для всего оборудования в сети. Для упрощения этого можно посмотреть таблицу клиентов, и переписать из нее MAC адреса подключенного оборудования и выданные каждому IP адреса, вот их и зарезервировать.

Если количества LAN портов не достаточно для подключения всего оборудования, то можно использовать коммутатор, предварительно его настроив: задав IP адрес, маску сети, в качестве шлюза по умолчанию следует выбрать IP адрес главного роутера, имеющего выход в интернет.

При использовании коммутатора не забудьте отключить на нем раздачу IP адресов по DHCP.

Конечно же, локальная сеть включает в себя и беспроводное соединение устройств с различными мобильными устройствами, но это уже относится скорее к настройкам Wi-Fi.

WAN на роутере

Как уже не сложно догадаться, WAN порт (ВАН порт) на роутере служит для подключения кабеля с сигналом интернет. Именно в этот порт (или порты, если маршрутизатор поддерживает подключение двух каналов связи) и нужно подключать WAN кабель, идущий от оборудования интернет провайдера. Поскольку только на этом порте имеется возможность произвести все необходимые настройки, такие как ввод логина, пароля, IP адреса и прочего.

Также некоторые модели роутеров позволяют использовать LAN для подключения интернета. Это актуально для устаревших DSL роутеров, поскольку в них отсутствует WAN и подключить туда современный высокоскоростной интернет по технологии FTTx можно только благодаря этой функции. Чтобы её задействовать, нужно в настройках маршрутизатора выбрать один из LAN портов и настроить как WAN . Далее нужно будет вставить кабель в этот разъём и произвести настройку для доступа в интернет.

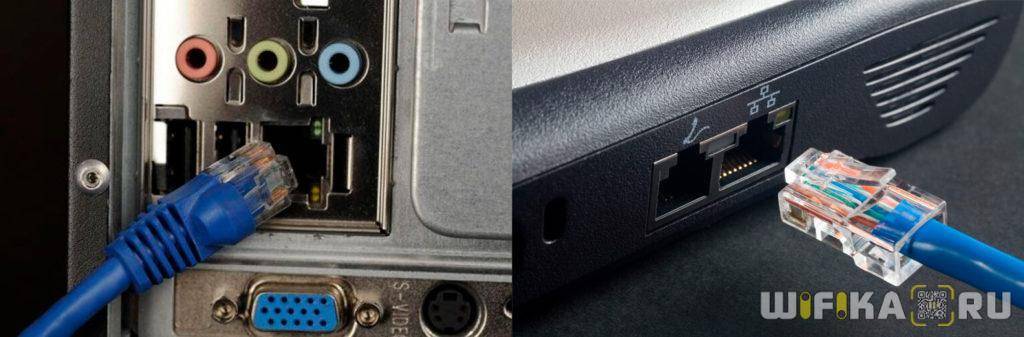

Разъем LAN на маршрутизаторе или компьютере

Через разъем LAN на роутере мы подключаем к нему другие девайсы по кабелю. Портов LAN обычно бывает много для одновременного подключения нескольких устройств. Чаще всего это стационарные компьютеры или старые телевизоры без wifi адаптера. Они обозначаются цифрами и всегда отмечены идентичным цветом в рамках одного роутера.

Сегодня в беспроводную эпоху уже редко можно встретить, когда компьютеры и ноутбуки подключаются к маршрутизатору через порты LAN кабелями. Чаще это делается по WiFi, то есть через «Wireless LAN». Для этого используется адаптер стандарта 802.11n или ac, который вставляется в PCI разъем на материнской плате или внешний USB порт. После установки драйверов в Windows обычный кабельный сигнал превращается в беспроводной.

Подключение

Подключить один конец кабеля (обычно он синего цвета) к роутеру (в разъем LAN), а другой – к ноутбуку или сетевой карте ПК.
Включить устройства и дождаться полной загрузки компьютера.
Открыть окно любого интернет-браузера и ввести в адресной строке IP адрес роутера. Чтобы его узнать, достаточно уточнить модель маршрутизатора. Также, нужный адрес очень часто указывается на упаковке с роутером. Если данных нигде нет, то необходимо заглянуть в руководство к маршрутизатору.
Нажать клавишу «Ввод».
Дождаться загрузки страницы.

После этого нужно выполнить еще несколько манипуляций для подключения WAN.

Чем отличается WAN от LAN подключения на роутере?

В WAN идет кабель, который протянул в квартиру провайдер для подачи интернета на сам маршрутизатор
В LAN — провод от другого устройства, которое необходимо подключить к интернету и локальной сети

Распиновка

Сетевые шнуры, как и прочие аксессуары, со временем выходят из строя. Если есть навыки обжима, лишний коннектор и подходящий инструмент, то решить ситуацию можно быстро — распиновкой.

Витую пару (интернет-шнур) обжимают придерживаясь следующей схемы.

Инструкция:

Снимите оплетку.
Расположите проводки ориентируясь на схему.
Обрежьте провода таким образом, чтобы они были на одном уровне.
Вставьте проводки в коннектор — каждый в свою жилу. Они должны доставать до металлических частей. Рекомендуется, чтобы оплетка тоже была «внутри» как можно глубже.
Теперь остается сделать обжимку специальными щипцами.
Аналогичные действия проделайте с другим концом провода.

Перенастройка LAN-порта в WAN-порт

На форумах не очень часто рассматривают вопрос, как пользоваться роутером, если единственный WAN-порт сгорит. Между прочим, подобное явление – не редкость, а суть борьбы с его последствиями понятна не всем. Если говорить просто, мы хотим объединить в свитч несколько аппаратных портов, одним из которых будет сгоревший порт WAN. Что делать затем, понятно каждому: достаточно подключить шнур провайдера к другому разъёму. Проблема состоит в том, что не все прошивки поддерживают создание свитча между LAN и WAN. А иногда это невозможно физически – в некоторых чипсетах LAN-порты объединены в свитч аппаратно.

Итак, можно прийти к выводу, что существует два класса роутеров:

Первый из классов нас не интересует, тут ничего исправить нельзя. А в более дорогих девайсах, где все порты «висят» на независимых Ethernet-контроллерах, обычно предусмотрена опция «STB IPTV». Как раз её наличие, как Вы уже догадались, даёт возможность создать свитч между WAN-портом и одним из LAN-портов. Как использовать данную опцию применительно к нашим целям, рассмотрено дальше.

Что такое LAN порт в роутере
