Правила замены и натяжки цепи на бензопиле

Ремонтные стандарты и ограничения

Рекомендации по фиксации сточенных заклепок электросваркой не учитывают изменения структуры металла от даже кратковременных высокотемпературных воздействий сварочной дуги.

Прихваченные сваркой или прогретые абразивным кругом болгарки, соединительные элементы цепи менее износостойкие, что существенно сказывается на их надежности.

  • Тугое соединение соседних звеньев сопровождается дополнительными нагрузками на двигатель и кинематику бензопилы.
  • Отсутствие плавного хода цепи затрудняет вход гарнитуры в пропил, не исключается возможность обратных ударов и других травмоопасных моментов.
  • «Перетянутые» и прослабленные соединения отремонтированной цепи в большей степени подвержены обрывам при резком перепаде нагрузок.

Самый простой по конструкции станок для ремонта цепей бензопил оправдывает свою стоимость возможностью полностью за короткий отрезок рабочего времени переклепать поврежденную цепь и восстановить ее работоспособность на уровне до 90%.

Цепи бензопил китайского производства по сути своей являются копиями европейских моделей, поэтому приведенные выше рекомендации по ремонту действительны для всего китайского цепного ассортимента.

Как правильно натянуть цепь на бензопиле?

Известные бренды выпускают садовые инструменты с учетом того, чтобы установить цепь на бензопилу смог даже неопытный новичок. Для этого в устройстве практически каждой модели предусмотрен боковой натяжитель, который позволяет, как поставить цепь на бензопилу, так и подтянуть уже установленную гарнитуру. Благодаря этому механизму натяжка цепи на бензопиле может выполняться своими руками. В большинстве случаев производители пил предусматривают свободный доступ к натяжителю, за счет чего значительно упрощается замена ведущего ролика и других деталей механизма.

Установка цепи на бензопилу должна производиться только тогда, когда мотор и шина садового инструмента полностью остыли. Если проигнорировать это требование, то холодный пильный элемент на горячей шине может деформироваться. При чем, это довольно часто случается даже в тех случаях, когда устанавливается победитовая цепь для бензопилы.

Чтобы правильно одеть цепь на бензопилу, нужно соблюдать следующий порядок действий:

  1. Вначале нужно проверить, включена ли блокировка произвольного включения садового инструмента. Также владельцу пилы потребуется заранее включить инерционный тормоз;
  2. Далее нужно демонтировать защитную пластиковую крышку, расположенную с правой стороны пилы, и вывернуть винты;
  3. Затем потребуется определить, какой стороной ставить цепь на бензопилу. Производители советуют устанавливать гарнитуру таким образом, чтобы резец, расположенный в верхней части установленной шины, был точно направлен непосредственно в сторону вращения цепи;
  4. После этого нужно надеть защитные перчатки из плотного материала и начать медленно вращать гарнитуру на шине;
  5. Если оператор обнаружил, что используемый пильный элемент провис, его потребуется подтянуть. Для этого нужно поворачивать натяжитель до тех пор, пока деталь для распиловки не натянется;
  6. Затем нужно ослабить винты, которые в штатной комплектации предназначенные для крепления заводской шины;
  7. Далее потребуется вставить шину и завернуть винты.

Масло какого типа использовать для цепи бензопилы

Рабочим элементом бензиновой пилы является пильный аппарат, состоящий из направляющей шины, ведомой звездочки и цепи. Для того чтобы обеспечить максимальную продолжительность работы и наибольшую эффективность этих элементов, необходимо производить своевременное обслуживание согласно регламенту производителя.

Выбор цепного масла не так сложен, как, например, масла для двухтактного двигателя. Многие опытные пользователи бензиновых пил сходятся во мнении, что смазывающая жидкость для цепи может быть маслом любого типа. Исключение составляет отработка, так как ее полезные свойства уже утрачены, поэтому ее использование недопустимо.

При выборе смазки для цепи бензопилы необходимо учесть его химическую основу. Как и в случае двухтактного масла, жидкость может быть минеральной, полусинтетической и синтетической.

При работе в условиях отрицательных температур лучше остановиться на двух последних вариантах, так как смазка этого типа способна на холоде сохранять низкую вязкость. Однако малый коэффициент вязкости может сыграть и негативную роль в летний период. Масла с таким свойством обеспечат слишком высокий расход.

Цепная смазка заливается в отдельный бачок бензинового инструмента. В процессе эксплуатации необходимо следить за уровнем и при отсутствии нужного объема – доливать масло. На бачке каждой, без исключения, бензиновой пилы есть прозрачная область, с помощью которой можно отслеживать уровень.

Подача масла на цепь осуществляется при помощи масляного насоса, который создает давление. При отсутствии жидкости в специальном бачке, насос, работая вхолостую, может перегореть.

Какие виды масел для бензопилы бывают и как их использовать — видео

Многие опытные обыватели рекомендуют использовать смазку подобного рода для другой полезной цели – за несколько часов перед эксплуатацией положить в емкость с цепным маслом пильную цепь.

Такая процедура даст полезный эффект. Проникая в соединительные элементы звеньев цепи, масло способствует защите от коррозии и обеспечивает подвижность каждого звена.

На современном строительном рынке можно встретить множество предложений от различных производителей цепных масел. Дешевые варианты вполне устроят любителя, ну а для профессионалов есть более дорогая продукция.

Huskvarna

Многие производители бензиновых пил не гнушаются и выпуском всяческих расходных материалов. Не исключение – Huskvarna. Масла для смазки цепи под этой торговой маркой отличает органическое происхождение, что подразумевает высокую экологичность.Обзор масла Huskvarna для бензопил — видео

Так как масло, в процессе эксплуатации бензопилы, в итоге неизменно оказывается на грунте, такое свойство имеет очень полезно для окружающей среды. Продукция данного бренда находится в среднем ценовом сегменте. Емкость объемом в 1 литр можно приобрести по стоимости 350-500 рублей.

Oregon

Несмотря на то, что пильный бензиновый инструмент под таким брендом никогда не выпускался, данная торговая марка является лидером по продажам расходного материала для бензопил. Этому способствует высокое качество при умеренной цене.

Образуя постоянную масляную пленку, цепная смазка от Oregon не дает коррозии отрицательно воздействовать на пильную цепь, снижает вибрацию и не дает маслу разбрызгиваться, что значительно снижает расход. Стоимость одного литра цепной жидкости составит около 300 рублей.

Stihl

Бренд знаменит не только бензиновыми пилами и прочей садовой техникой. Компания плотно занимается выпуском расходных материалов.

Цепные масла под этой торговой маркой отличает высокая экологичность, так как продукция изготовлена на растительной основе. Несмотря на высокую цену (литровая емкость имеет стоимость от 500 рублей), профессионалы зачастую останавливают свой выбор именно на Stihl.

Устройство натяжителя и принцип работы

Регулировка натяжения цепи производится простым перемещением шины:

  • от ведущей звёздочки (от бензопилы) для усиления натяжки;
  • к ведущей звёздочке (к бензопиле) для ослабления натяжки.

Шина перемещается с помощью простейшего шестерёнчатого механизма, который передаёт усилие от регулировочного винта к шине.

На регулировочном валу есть шип, который обязательно должен попасть в отверстие на шине при её установке. Это зацепление и заставляет шину перемещаться при регулировке.

Винт находится под отверстием в крышке, закрывающей звездочку привода, сбоку или спереди, в зависимости от модели бензопилы.

Механизм натяжителя прост, потому достаточно надёжен. Выходит из строя по единственной причине — если зубцы шестерней привода сделаны из мягкого или хрупкого металла. Некоторые недобросовестные производители используют детали, сделанные при помощи порошковой металлургии. Зубцы на таких шестернях быстро «слизываются».

В таких случаях приходится менять узел целиком. Можно натягивать цепь вручную или с помощью тисков. Шина аккуратно, без давления на пазы, фиксируется в тисках, бензопила оттягивается от тисков до достижения нужной натяжки цепи. Это временная мера. Цепь приходится подтягивать часто, а без регулировочного механизма делать это неудобно.

Регулировка проводится при полностью установленной на место шине с цепью, при ослабленной затяжке гаек крепления, которых в зависимости от модели может быть одна или две.

Это интересно: Карбюратор бензопилы: устройство и регулировка, видео

Почему цепь слетела?

Есть несколько причин, почему цепь может слетать во время работы. Это может быть связано с неправильной работой шины или недостаточной натяжкой. Проблема иногда появляется и при недостаточно закрепленной ведущей и ведомой звездочки. Определение причины позволяет точно подобрать требующийся ремонт, инструменты.

Ослабла шина

При снижении натяжения цепи проблема нередко сопровождается ослаблением самой шины. Чтобы проверить ее состояние, нужно осмотреть место между верхней пластиной на кожухе гарнитуры и внутренней поверхности на корпусе. При ослаблении фиксирующих болтов шина начинает двигаться, что можно заметить по характерной вибрации во время пиления. При частой эксплуатации рекомендуется регулярно зажимать болты.

Рисунок 1 – Ослабла шина

Если вы самостоятельно решили подтянуть шину, то нужно найти и опустить цепной тормоз. Повернуть винт натяжки так, чтобы цепь плотно встала в пазы. После этого оттянуть цепь по ходу движения, если она стоит слишком плотно, ослабить винт.

Растянулась цепь

Рисунок 2 – Растянулась цепь на бензопиле Любые функциональные изменения цепи приводят к снижению продуктивности инструмента, травмам во время работы.

Следует регулярно следить, чтобы не было деформации металла и растяжения более 1 см.

Если такая проблема все же возникла, требуется приобрести новую цепь или откорректировать старую.

Разъединить звенья цепи на станке или зафиксировать ее в тисках, сточить напильником заклепки и выбить их с помощью бородка (болгарку использовать не рекомендуется).

Удалить 1-2 звена в зависимости от степени растяжки цепи. После этого поставить все элементы на место, вставить заклепку и отбить ее молотком, использовать специальный заклепочный инструмент. Для надежности рекомендуется использовать сварочный аппарат. В конце работы сточить излишки и заусеницы тонким надфилем.

Проблемы с ведущей звездой

Иногда провисание цепи происходит из-за проблем с ведущей звездочкой. Наиболее частая ситуация, когда она плохо закреплена. Пошаговый алгоритм, чтобы подкрутить звездочку:

  1. Снять защитную крышку двигателя.
  2. Снять воздушный фильтр и открутить свечу, поставив на ее место специальный стопор для фиксации поршня в недвижимом положении.
  3. Ключом для болгарки прокрутить диск сцепления по часовой стрелке до максимального верхнего положения. Проверить плотность фиксации звездочки, отрегулировать ее положение.

    Рисунок 3 – ведущая звезда на бензопиле

После зажатия собрать бензопилу обратно, обязательно надеть защитный кожух. При сборке следует проверить, чтобы цепь плотно встала на шину.

Основные неполадки цепи бензопилы

Пользователи бензопил нередко сталкиваются с проблемой натяжения пильной цепи. Она либо самопроизвольно ослабевает, либо растягивается и слетает. Как правило, данные неприятности вызываются поломками агрегата. Поэтому прежде чем приступить к процедуре натяжки цепных звеньев, следует проверить и устранить возможные причины, которые могут привести к нарушению регулировки.

Причинами того, что цепь на бензопиле растягивается, могут быть большие нагрузки или недостаточное поступление смазки на шину. Из-за этого пила перегревается, металл расширяется, увеличиваются размеры пильного элемента, и он слетает с шины. Поступление масла может нарушиться при поломке насоса, засорении каналов, обрыве масляного шланга.

Если вы поменяли цепь на бензопиле на новую, то будьте готовы к тому, что в период обкатки она будет немного растягиваться. Необходимо лишь вовремя проверять натяжение, чтобы элемент не слетел с шины.

При износе ведомой или ведущей звездочки снижается эффективность сцепления со звеньями цепи, вследствие чего пильный элемент слетает. В таком случае придется открутить привод цепи и поменять звездочку. Также пильное полотно агрегата может слетать по причине его растяжения или деформации шины.

Если на вашей бензопиле ослабевает цепь, то вызывать данную неисправность может вышедший из строя механизм натяжения.

Советы эксперта

Новые цепи растягиваются больше, чем старые в первые часы эксплуатации. Поэтому напряжение следует проверить через первые 12-20 минут. Работа.

Затягивание грозит ненужным нагрузкой на двигатель потерей мощности и ускоренным износом режущей гарнитуры и деталей бензопилы, в первую очередь, звездочки привода и сцепление.

После того, как 6-8 цепей и два шины будут изношены, следует оценить состояние приводной звездочки. На разных моделях они изнашиваются через различные сроки жизни. Изношенные зубчатые зубы нестандартные. Даже если цепь

не скользит по ним, срок ее службы сокращается.

После каждой регулировки натяжения рекомендуется смазывать ведомую звездочку в конце шины. Для этого поблизости есть специальные отверстия. Масло из насоса попадает туда по остаточному принципу, а иногда и вовсе не попадает туда. Поэтому наряду с ключом и отверткой для затяжки нужно иметь под рукой смазку. Для смазывания достаточно 3-4 капель.

Недостаточная смазка ускоряет износ режущего насадки и растяжение цепи. Запланирована расход масла для различных бензопил. В некоторых моделях один бак нефти потребляется почти одновременно с один баком бензина. Другие имеют один бак нефти для два бензиновых заправок. Признак хорошего блеска масляного блеска и плавного хода по канавке.

Необходимые приспособления и инструменты для натягивания цепи на бензопилу

Для того, чтобы правильно выполнить натягивание, потребуется знание некоторых простых механизмов и несложные инструменты. В цепных пилах типа Штиль натяжка выполняется просто — с помощью встроенного натяжителя цепи. Этот способ максимально простой и выполняется такая натяжка очень быстро. Для натягивания или регулировки степени провисания цепи производитель рекомендует делать так:

  • с помощью барашковой гайки выкручивают крышку звездочки;
  • вращением регулировочного колеса определяют необходимую длину цепи, натягивая ее до нужной степени;
  • крышку звездочки снова закрывают и цепь надежно фиксируется на шине.

При невозможности натянуть цепь бензопилы встроенным механизмом, использую такие инструменты (на примере электропилы Sparky):

  • болгарка с диском по металлу;
  • ключ-шестигранник, диаметр 5 мм;
  • кусочек проволоки;
  • деревянная палочка или крепкая щепка;
  • плоская отвертка.

После обесточивания электропилы раскручивают шестигранником винты, снимают крышку корпуса, отверткой откручивают натяжной винт и извлекают шток-гайку. Сторону винта, примыкающую к корпусу пилы, шлифуют с помощью диска. Затем пилу собирают в обратном порядке. Щепка требуется для очистки корпуса от опилок.

Как правильно натянуть цепь на бензопиле:

Резерв товара

Бензопила Stihl MS 180 C-BE 14 35 см является улучшенной версией пилы Stihl MS 180 — у нее есть система облегчения запуска ErgoStart и боковое натяжение цепи без использования инструмента. Инструмент подходит для заготовки дров, формирования крон деревьев, сучков, возведения деревянных конструкций, распиливания стволов деревьев, а также выполнения других несложных хозяйственных работ. Цепная бензопила Штиль обладает высокими режущими способностями, широкой функциональностью и небольшим весом. Высокий уровень эргономики обеспечивает удобство эксплуатации независимо от сложности поставленной задачи. Устройство оснащено 14-дюймовой шиной (35 см), обеспечивающей возможность работать с деревьями диаметром до 30 см.

Бензиновая пила STIHL MS 180 C-BE имеет современную систему защиты от вибрации. Антивибрационная система располагается в зоне ручек пилы, и значительной мере заглушает вибрацию, передающуюся с двигателя. Инструмент ооснащен современной системой смазки, регулирующей количество подачи смазки. Кнопка управления холодным и горячим запуском, включением и выключением инструмента представлена отдельным рычагом. Это делает обращение с пилой безопасным, поскольку рука оператора всегда остается на рукоятке.

Особенности и преимущества Stihl MS 180 C-BE 14 35 см

  • Система облегчения запуска ErgoStart
  • Боковое нажатие цепи без использования инструмента
  • Малый вес
  • Удобство
  • Цепной тормоз QuickStop
  • Безопасность
  • Быстрое натяжение цепи
  • Современная система защиты от вибрации
  • Современная система смазки

Оснащение

Цепной тормоз QuickStop — это защитный механизм при работе с бензопилами. Цепной тормоз срабатывает при нажатии на передний упор для рук и за считанные доли секунды останавливает пильную цепь. При достаточно сильной отдаче цепной тормоз QuickStop срабатывает автоматически.

Сильная вибрация в зоне рукояток может привести к хроническим нарушениям кровообращения в руках. Поэтому компания STIHL разработала высокоэффективную антивибрационную систему (АС). У инструментов с АС вибрация двигателя передающаяся на рукоятки заметно снижается.

Компенсатор STIHL — регулирующий орган в карбюраторе — обеспечивает почти постоянные мощность двигателя, качество выхлопа и расход топлива в течение длительного времени несмотря на увеличивающееся загрязнение воздушного фильтра. Прочищать воздушный фильтр требуется только при ощутимом падении мощности. Становится возможной работа в течение длительного времени без техобслуживания.

Система STIHL Ematic состоит из направляющей шины Ematic, пильной цепи Oilomatic и масляного насоса с регулируемой подачей. Особая конструкция шины и цепи заставляет каждую каплю масла попасть именно туда, где оно требуется для смазывания. Это позволяет сократить расход масла на 50 %.

Спиральная пружина между катушкой пускового тросика и коленвалом компенсирует пиковые усилия, теперь на тросике почти не ощущается толчков. Результат: STIHL ErgoStart по сравнению с традиционными пусковыми устройствами уменьшает усилие наполовину, а скорость запуска — примерно на две трети.

Такими функциями машины, как холодный и горячий запуск, работа и выключение, управляет отдельный рычаг. Это делает управление особенно удобным и безопасным, так как правая ладонь остается на рукоятке.

Фирменная система быстрого натяжения цепи STIHL (B) превращает натяжение пильной цепи в детскую забаву. Нужно лишь ослабить гайку крепления крышки цепной звёздочки, и с помощью регулировочного колесика легко и быстро натянуть цепь. Инструмент для этого не требуется.

Обнаружив ошибку или неточность в тексте или описании товара, выделите ее и нажмите Shift+Enter.

Можно ли укоротить цепь самостоятельно

В случае, когда цепь бензопилы растянулась настолько, что уже не натягивается, возникает необходимость уменьшить ее длину.

Можно и наращивать пильный элемент, добавляя новые звенья, которые можно приобрести отдельно или снять с аналогичного. В магазинах можно увидеть цепь для бензопилы, намотанную на бухты, которая продается на метраж. В общем, ремонт цепей для бензопил можно производить и в домашних условиях, поскольку найти все компоненты для него не составляет труда.

Как убрать заклепку

Чтобы поменять элементы цепи или укоротить ее, потребуется разъединить звенья следующим образом. Зафиксируйте цепной элемент в тисках и сточите заклепки, а именно, их выступающие части. Для этого можно использовать напильник или надфиль. Следите, чтобы не подвергались стачиванию боковые части звена.

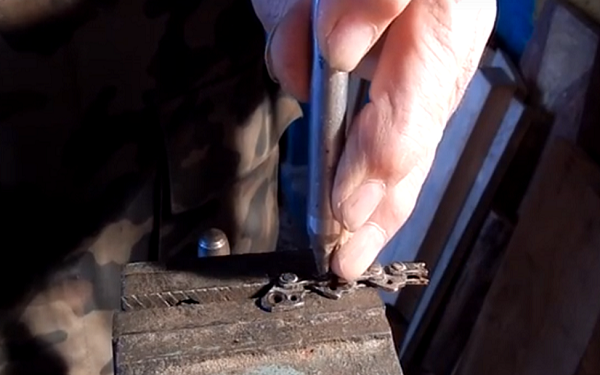

Воспользовавшись бородком (как он выглядит, показано на фото ниже), выбейте заклепку.

Существует еще один вариант разъединения звеньев. Для этого не потребуется стачивать шляпки заклепок. Поместите звено, а именно его заклепку, над каким-либо отверстием в металле или над слегка разведенными губками тисков. Далее, следует поставить слесарный бородок на шляпку заклепки и ударить по нему несколько раз молотком.

Продолжайте выбивать обе заклепки поочередно, поскольку они жестко закреплены противоположной частью звена. Постепенно заклепки начнут выходить из верхней части звена, и оно рассоединится.

Как соединить звенья

Для начала, необходимо приобрести в специализированном магазине звенья, подходящие под тип имеющейся у вас цепи. Делать это придется, если вы стачивали заклепки при разборке цепного элемента. Затем потребуется правильная сборка звена с учетом указанных на нем стрелочек. Собранный элемент положите на наковальню и несильными ударами молотка расклепайте заклепки.

Некоторые умельцы советуют соединять звенья при помощи сварки. Этот метод подойдет, если заклепки были сточены напильником. Но сначала нужно поэкспериментировать на какой-либо железке, чтобы выбрать подходящий режим сварки.

Сварку необходимо проводить укороченным и тонким электродом. Заклепка приваривается к боковой части звена, а лишний металл убирается надфилем. Единственный недостаток такого метода – перегрев металла, из которого сделаны элементы цепи. Как уже говорилось выше, из-за перегрева может снизиться износоустойчивость звеньев.

Пошаговый алгоритм установки

Далеко не все современные бензопилы комплектуются установочным колесом, которое заметно упрощает процедуру установки пильного полотна. Системы с установочным колесом среди бытовых бензопил это вообще редкость

Поэтому очень важно знать технологию и последовательность установки цепи на бензопилу

Основные моменты, на которые следует обратить внимание:

  1. Подготовьте ровную поверхность, на которой вы будете собирать воедино цепь и шину. Это снизит к минимуму шанс повреждения бензопилы или потерю мелких деталей. На подготовленную поверхность выкладывается шина и рядом параллельно цепь.
  2. Снимите защиту звездочки, на современных бензопилах достаточно выкрутить барашковую гайку, на более старых моделях, возможно, понадобится накидной ключ соответствующего размера.
  3. У основания направляющей шины натяжную звездочку поверните до конца вправо. Только в таком положении устанавливают цепь.
  4. Потом цепь последовательно звено за звеном накладывают на фиксирующий паз на направляющей шине. Устанавливайте цепь с верха направляющей, постепенно поворачивайте ее таким образом, чтобы шина всегда была сверху, а цепь снизу, это позволит ей всегда быть в натянутом состоянии и ложиться в направляющий паз без проблем. Когда будете выполнять этот пункт, обязательно наденьте толстые защитные перчатки, ведь ваши пальцы будут касаться режущей кромки. Если посмотреть сверху, то резец всегда расположен вперед к концу направляющей шины.
  5. И шину и цепь наденьте на ведущую звездочку.
  6. Закрепите крышку цепной звездочки на своем месте. Проследите, чтобы все монтажные штыри совпали с отверстиями. Неправильная установка с перекосами или не до конца может быть причиной посторонних шумов, дребезжания.
  7. Проследите, чтобы направляющие «зашли» в специальный монтажный желоб.
  8. После установки проверьте фиксацию цепи на бензопиле и на шине. Все должно быть надежно закреплено без люфтов.

Важный момент это степень натяжения цепи после ее установки. Настроить правильное натяжение очень просто и займет не более трех минут. Сначала нужно ослабить гайки на защитной крышке. С помощью свободно вращающегося регулировочного винта поймать правильное натяжение, чтобы цепь не оттягивалась от кромки направляющей шины более 3-5 мм.

Осталось только закрутить гайки и проконтролировать натяжение. Если нужна корректировка – провести настройку натяжения еще раз.

Как установить шину и цепь на бензопилу, смотрите в следующем видео, в котором представлен четкий алгоритм действий:

Способы проверки степени натяжения

Проверка степени натяжения является важным моментом, так как последствия неправильной регулировки могут стать фатальными для пильщика. Качество регулировки натяжения цепи можно определить по:

  1. При перемещении изделия вручную, она не должна заедать или возникать признаки тяжести ее передвижения.
  2. Режущий элемент необходимо проверить на слабость затяжки, для чего взяться за звено и попытаться оттянуть его вверх. Нормальное значение натяжения должно соответствовать выходу хвостовиков из шины(в ее середине) не более 2/3.
  3. В процессе перемещения устройства не должно возникать скрипов и прочих посторонних шумов.

В завершении следует отметить, что никогда не следует осуществлять регулировку цепи на горячую, так как это обязательно приведет к ряду негативных последствий. В результате таковых действий может потребоваться замена не только шины и цепи, но еще и ведущей звездочки.
