Подключаем сабвуфер к телевизору

Подключение автомобильного сабвуфера

Предусмотрен способ, как подключить автомобильный сабвуфер, для чего понадобится:

  • непосредственно саб;
  • усилитель, снятый с автомобиля;
  • отдельный блок питания от ПК.

Важно! Перед подключением сравните выходную мощность БП и усилителя: они должны совпадать. Учитывая возможные просадки, источник питания может быть чуть мощнее. Чтобы саб работал:

Чтобы саб работал:

  • скрутите 4 желтых кабеля, идущих с БП, – это будет плюс;
  • следом, скрутите вместе 4–5 черных проводков – это получиться минус. В скрутке черных проводов используйте 1 зеленого цвета, иначе БП будет препятствовать подаче напряжения;
  • для удобства к скрутке можно добавить по одному отдельному проводу через клеммник, пайку или скрутку;
  • на усилителе подключите плюс к соответствующей клемме, а минус – к GND. Поставьте между + и «Remote» перемычку;
  • сабвуфер подключите в режиме «мост»;
  • остается подключить усилитель к ПК с помощью RCA-кабеля c 3,5-мм разъемом на втором конце.

Использовать автомобильную колонку не рекомендуется, поскольку для обеспечения усилителя требуется мощный блок питания, способный выдать не 12 В, а 14 В. При любой перегрузке БП будет отключаться из-за срабатывания защиты от замыкания.

Другой причиной отключения блока питания может стать неверно подключенный зеленый провод: его необходимо скрутить со всеми черными, а не одним отдельным.

Как установить и подключить сабвуфер

Самостоятельная установка и подключение сабвуфера в машине потребует некоторых инструментов и расходных материалов. Кроме усилителя и сабвуфера нам потребуется:

  • проводка (питание, “тюльпаны” и плюсовой провод к усилителю и автомагнитоле);
  • предохранитель;
  • конденсатор;
  • плоскогубцы и кусачки;
  • изолента;
  • стяжка;
  • набор гаечных ключей и разводной ключ.

Схема подключения пассивного сабвуфера

Сабвуфер вместе с сателлитами присоединяется к усилителю, а он в свою очередь к автомагнитоле. Усилитель получает сигнал от магнитолы и распределяет его между низкочастотным динамиком (сабвуфером) и высокочастотными (сателлитами). Зачастую сабвуфер с усилителем устанавливают в багажник, так как только там есть место для него. Поэтому нам нужно протянуть провода через весь салон от аккумулятора к багажнику.

Перед началом подключения убедитесь, что соблюдаются все правила безопасности. Во избежание короткого замыкания аккумулятор автомобиля обязательно должен быть отключен.

Провода питания, особенно “плюс”, должны быть защищены чем-нибудь, к примеру гофрой. По крайней мере должна быть защищена та часть, которая будет находиться в моторном отсеке. Также на плюсовом проводе нужно установить предохранитель как можно ближе к аккумулятору. Можно купить уже готовый провод с установленным предохранителем. Его номинал можно определить, узнав максимальную силу тока, которая потребляется усилителем, и на всякий случай добавить 5 ампер.

Пошаговая инструкция по подключению сабвуфера и усилителя

Этот алгоритм подойдет и для классического ящика, и для стелс сабвуфера. Весь процесс занимает примерно 1-3 часа, и самое сложное в нем – это провести силовой кабель к усилителю. С этого и начнем.

  1. Находим технологическое отверстие. Оно зачастую закрывается резиновой заглушкой, а в отечественных автомобилях может и вовсе не закрываться. Если отверстия нет – нужно сверлить, и после протяжки кабеля залить его герметиком. Чтобы кабель не перетирался, лучше вставить резиновую втулку (к примеру, кусок шланга).
  2. Прокладываем проводку в моторном отсеке в штатном жгуте проводов и выводим в салон. Лучше заранее подумать, где будет проложен кабель питания. В некоторых местах необходимо снять (или частично ослабить) накладки порогов, обшивку салона и другие элементы, под которыми будет протянута проводка. Будьте внимательны и не допускайте защемления проводки. После протяжки проводов можно вернуть все на место.
  3. В багажник, где у нас находится усилитель, провода также выводятся через технологическое отверстие. Подключаем к усилителю “плюс” и “минус” соответственно.
  4. Усилитель подключен к питанию, теперь его нужно подключить к автомагнитоле. Для этого используются стандартные RCA кабели – “тюльпаны” и провод управления питанием усилителя (тонкий одножильный провод, зачастую синего цвета). Чтобы снять магнитолу можно использовать специальные ключи, но если таких нет, подойдет нож или отвертка.
  5. Подключаем тюльпаны в соответствии с цветами коннекторов. Бывает так, что провод имеет красный и черный штекеры, а магнитола красный и белый. В таком случае подключаем красный к красному, а белый к черному. Также подключаем плюсовой провод питания, если хотите, чтобы вместе с магнитолой включался сабвуфер.
  6. Далее протягиваем провода через салон вместе с силовым проводом. Подключаем RCA коннекторы к соответствующим портам усилителя.
  7. Если вы подключили провод питания к магнитофону, то необходимо подключить его и на усилитель, чтобы он включался вместе с магнитолой. Находим клему и подключаем к ней провод питания от магнитолы.

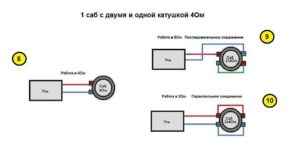

  8. Осталось только подключить сабвуфер к усилителю. В нашем примере усилитель двухканальный, и мы подключаем сабвуфер к обоим каналам, чтобы усилитель мог оптимально распределять мощность между ними.

Конденсатор ставить не обязательно, но желательно. Его стоит подключать в том случае, когда максимальная мощность усилителя превышает 400 Ватт. Где установить конденсатор – решать вам, либо в багажнике, либо в моторном отсеке.

Если подключить мощный усилитель напрямую, то он будет потреблять много энергии и аккумулятор быстро разрядится. Зарядки аккумулятора от движения не хватит для поддержания постоянной работы усилителя. Также усилитель можно подключить к кнопке и включать отдельно от магнитолы.

Внимательно проверяем правильность подключения всех проводов и надежность их креплений. Некоторые усилители никак не защищены от переполюсовки, что может привести к повреждению транзисторов. Не стоит путать местами провода усилителя.

Подключаем клему к аккумулятору, слушаем, наслаждаемся.

https://youtube.com/watch?v=A0dT42R3ZfY

Подключение сабвуфера в машине

Если сабвуфер активный, то особых проблем при его подключении к штатной магнитоле или другому головному устройству не возникнет. Для этого нужно выполнить всего два шага: подключить питание и звуковые провода.

  1. Для подключения питания необходимо протянуть провод от сабвуфера в подкапотное пространство машины и подключить его через предохранитель к плюсовой клемме аккумулятора. Минусовой контакт сабвуфера запитывается от ближайшей «массы».
  2. Звуковой кабель подключается напрямую к специальному разъему для сабвуфера, который находится на задней стенке магнитолы и обычно обозначается как «S/W» или «SW OUT».

Подробней о разъёмах и выходах на задних стенках автомобильных магнитол читайте в нашей инструкции по подключению автомагнитол.

Схема подключения пассивного сабвуфера в машине

Пассивный сабвуфер в машине подключается несколько сложнее, так как его нужно соединять не напрямую с магнитолой, а через усилитель (смотрите схему подключения выше). Кроме того, во избежание «провалов» звука на высокой громкости и проблем с электрооборудованием автомобиля мы рекомендуем использовать специальный конденсатор для сабвуфера.

Поскольку сабвуферы создают дополнительную нагрузку на бортовую электрическую сеть автомобиля, то при наличии мощного усилителя звука в аудиосистеме очень часто возникает необходимость в приобретении конденсатора для сабвуфера, который будет защищать сеть от перегрузок.

После установки и подключения сабвуфера в машине останется лишь правильно его настроить. Если в автомобиль установлен активный сабвуфер, то при его регулировке просто подбирается оптимальный вариант звучания.

А вот настройка пассивного сабвуфера, как правило, более сложная, и чтобы правильно отрегулировать его звучание нужно обладать неплохим музыкальным слухом. Если настроить пассивный сабвуфер самостоятельно вам не удастся, тогда лучше будет обратиться для этого к специалистам.

Способы подключения

Существует несколько способов подключить колонки к TV-устройству. Каждый вариант подходит для определенного типа акустических систем. Изменяется метод в зависимости от модели и телевизора. Далее мы рассмотрим возможные варианты подключения акустики. Отметим, что для максимального звукового эффекта предстоит разобраться с настройками акустики. Такого типа техника предлагает достаточно широкие функциональные возможности пользователям.

Разъем RCA

Тюльпаны считаются самыми популярными разъемами у телевизоров, независимо от производителя. Южнокорейский бренд LG не исключение. Используя этот порт, также можно подключить колонки. Существует несколько вариантов.

При отсутствии на колонке выхода RCA, вероятней всего присутствует 3.5 мм разъем. Тогда необходим шнур: RCA-TRS 3.5 мм. Найти такой шнур можно без проблем.

Теперь что касается вопроса о том, как подключить сабвуфер к телевизору LG. Здесь нужно отметить, что существует несколько типов сабвуферов:

  • Активный. В комплекте присутствует встроенный усилитель с мощностью, которая позволяет снять выходную нагрузку в случае воспроизведения звуков низкочастотного типа.
  • Пассивный. В данном случае излучатель не обладает персональным усилителем, что воздействует на нагрузку выходных стереоканалов. Поэтому частенько снижается громкость звука и ухудшается качество. Нет панели с настройками, что существенно усложняет процесс размещения сабвуфера.

Активный буфер подключается следующим образом:

  • Выбирается место для аппарата.
  • Соединяются тюльпаны в соответствии с разъемами на корпусе ТВ.
  • Проводится настройка через меню телевизора.

Компания LG выпускает модели ТВ с уже встроенными автоматическими параметрами для синхронизации с разными устройствами.

Подсоединение такого аппарата отличается удобным и понятным интерфейсом. Даже у тех, кто ранее не имел дела с подключением сабвуфера, должны быстро разобраться с этим процессом.

Кто приобрел пассивный аппарат, может осуществить синхронизацию за счет домашнего кинотеатра или ресивера. Характерные черты этого варианта: трудоемкости и низкое качество звука. Причиной незначительного качества является то, что нет возможности правильно расположить сабвуфер возле ТВ. При подключении для высокого качества работы следите за полярностью.

Линейные входы

Когда модель телевизора для подключения колонок оснащена линейными выходами, можно задействовать обычные контакты: + и -. Этот вариант подходит для компьютерных колонок или же с домашнего кинотеатра.

Требуется тщательно рассмотреть заднюю часть устройства, в случае если на ней присутствует два отверстия с клеммами (красный и черный цвет) – это и есть линейные выходы.

От вас требуется только подсоединить провода соответственно по цветам:

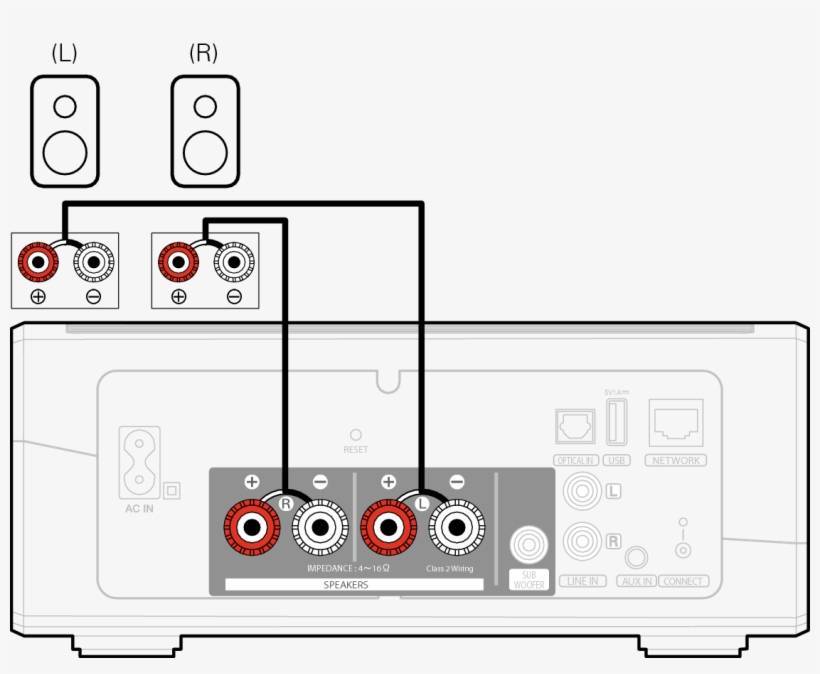

Звук появится сразу, если все подключено верно.

Кабель HDMI

Рассматривая вопрос о качественном звучании и подсоединении акустики, нужно рассмотреть способ с разъемом HDMI ARC.

HDMI кабель для телевизора считается самым идеальным вариантом, который способен действительно сохранить качество звука. Этот способ требует наличия в телевизоре специального выхода HDMI ARC.

Этот способ подключения подходит для сложной техники, к современным домашним кинозалам, профессиональным ресиверам. В результате чего можно получить высококачественный звук с сохраненным объемом и эффектами. Это только при условии, что динамики системы будут соответствовать установленным требованиям.

Через Bluetooth

Часто современные модели телевизионных устройств оснащены Bluetooth. С помощью данной функции можно осуществить беспроводное соединение между аппаратами.

Подключить через блютуз можно акустику в случае, если у колонок присутствует также такая опция. В меню ТВ потребуется найти данную функцию и активировать поиск устройств. Затем выбрать необходимый элемент, и звук поступит на колонку.

Какие кабели используются для подключения

Качественное объемное звучание из колонок напрямую зависит от того, какие кабели используются при подсоединении. Разобравшись с основными типами разъемов, остается выбрать подходящий кабель, через который будут соединяться устройства.

Кабель HDMI ARC. Считается интерфейсом высокой четкости, через него подсоединяют к плазме современную акустику, например, звуковые панели и домашний кинотеатр. Кабель HDMI ARC способен транслировать действительно качественный объемный звук.

HDMI ARC выпускаются в трех форм-факторах:

  • Full Size – для габаритной аппаратуры (телевизоры);
  • Mini-HDMI – для смартфонов, планшетов;
  • Micro-HDMI – для лэптопов, ноутбуков, некоторых планшетов.

Кабель с интерфейсом Scart-RCA. «Расческа» и разноцветный «тюльпан» позволяют подсоединять дополнительную акустику, когда интерфейсы подключения не совпадают на соединяемых устройствах.

Линейный выход и гнездо для гарнитуры. Распространенное подключение для стереофонического звука, когда аппаратура не имеет других разъемов. Дополнительные динамики подключаются посредством TRS или Г-образного переходника 3,5 мм mini Jack — 2RCA.

Цифровой оптический аудиокабель. Сразу стоит отметить, что оптический порт устанавливается на новейших моделях TV, подключение через этот выход обеспечивает наилучшее многоканальное качество передачи звука.

Кабель-переходник HDMI-RCA (тюльпан). При подключении техники с разъемами HDMI и RCA, кроме возможности простого физического соединения, нужно учитывать технические нюансы. Необходимость преобразования сигналов чаще всего достигается выбором правильного конвертера. Так для ТВ с портом HDMI ARC к колонкам с разъемом RCA (тюльпан) – звуковой конвертер HDMI ARC to RCA/3,5 мм.

Кабель-переходник SCART-mini Jack. Хорошее решение для сабвуфер + телевизор, когда на ЖК-панели отсутствует вход для наушников.

Это основные виды кабелей и переходников, которыми чаще всего подключается дополнительная акустика к любым моделям TV.

Подсоединение сабвуфера к телевизору

В зависимости от типа сабвуфера подключение к телевизору будет осуществляться по-разному.

Активный саб

Активный сабвуфер подключить очень просто. Устройство нужно подсоединить к телевизионной панели проводами, обычно это осуществляется через тюльпаны. Это 2RCA кабель с красным и белым штекерами, подключаемыми в сабвуфере в аналогичные разъемы с обозначением «Audio In», а в телевизоре – «Audio Out». После соединения техники нужно открыть настройки телевизора, перейти во вкладку «Звук» и сделать в ней необходимые изменения в соответствии с инструкцией по эксплуатации.

Пассивный саб

Пассивный сабвуфер присоединить к телевизору напрямую невозможно. Такое устройство подключается проводами с соблюдением полярности к ресиверу или внешнему усилителю, который, в свою очередь, подсоединяется к телевизионной панели. Соединение должно быть установлено таким образом, чтобы изделие могло работать совместно с подключенной акустикой, например, от компьютера.

Усилитель для сабвуфера

Музыкального центра вместо сабвуфера

Если у владельца телевизора имеется неиспользуемый музыкальный центр, он может применять его в качестве сабвуфера. Для этого нужно соединить всю технику. Колонки присоединяются к центру шнурами из комплекта, само же устройство подключается к телевизору через кабель 2RCA-2RCA или mini Jack-2RCA. В телевизионной панели используются разъемы 2RCAс надписью Audio Out или гнездо для наушников. В музыкальном центре штекеры подсоединяются ко входу с надписью Audio In согласно цвету.

https://youtube.com/watch?v=OkqP2TWx-Po

Подключение

После изучения видов и типов, переходим к вопросу как подключить сабвуфер к автомагнитоле без усилителя:

Чтобы приступить к подключению активного сабвуфера, сначала находим на задней панели автомобильной магнитолы два входа, затем с помощью линейного провода соединяем со входом сабвуфера вход головного устройства
Затем подключаем питание — для этого протягиваем питающий провод от клеммы «плюс» аккумуляторной батареи к сабвуферу
А «минусовым» проводом соединяем сабвуфер и аккумулятор
При подключении активного сабвуфера к автомобильной магнитоле предусматривается установка дополнительного (очень важного) компонента – предохранителя
Устанавливать его следует возле самого аккумулятора
Схема установки сабвуфера без усилителя показана на первой картинке статьи
Когда воспроизводятся низкочастотные звуки, значительно повышается потребление сабвуфером электрической мощности, в результате этого возрастает нагрузка, идущая на элементы, питающие бортовую сеть машины
Поэтому в целях безопасности цепи питания, устанавливается дополнительный конденсатор в цепь питания сабвуфера

Внимание: Конденсатор подключать к цепи питания следует с учетом полярности

  • После подключения сабвуфера к автомобильной магнитоле, переходим к настройке нашей акустической системы
  • Как правило, вся настройка сводится к тому, чтобы создать лимит верхнего предела работы для низкочастотного динамика, затем правильно подобрать фазу колебания для динамика

Важно: Главная проблема, с которой столкнется любой автолюбитель, который подключает сабвуферную систему, -это плохая состыковка по амплитудно-частотным характеристикам среднечастотных динамиков и сабвуфера. На стыках АЧХ получается или завышение уровня, или его провал, поэтому в некоторых сабвуферах уже предусмотрена опция, которая дает возможность регулировать пограничный уровень для верхней частоты. Если в сабвуфере такая функция есть, настройте ее обязательно, если только приобретаете саб –выбирайте с такой опцией сразу

Если в сабвуфере такая функция есть, настройте ее обязательно, если только приобретаете саб –выбирайте с такой опцией сразу.

Теперь, как подсоединить сабвуфер в машине без усилителя, приходится, как правило полностью переделать систему питания аудио поэтому вот примерный список нужных покупок:

  • 5 метров силового кабеля 8AWG(красного)
  • 1 метр кабеля 8 AWG черного
  • 5 метров управляющего кабеля (тонкого) сечением 0,75миллиметра
  • Держатель предохранителя FH58
  • Предохранитель на 40 Ампер
  • Межблочные кабели
  • 2 метра тюбинга
  • Клеммы и стяжки

Схема у звуковой системы простая, поэтому расписывать полностью нет смысла, смотрите первое фото этой статьи:

  • Предохранитель ставится в 10-15 сантиметрах от аккумулятора, силовой кабель кидаете в тюбинг
  • Все кабели внутри салоне прокладываем под ковролином

Важно: Хорошенько проверьте контакт земли (это минусовая клемма) как на сабвуфере так и на магнитоле

Как подключить сабвуфер в машине без усилителя -смотрите обозначение выходов на сабвуфере:

  • выход +12V – это питание (ведется только на аккумулятор через предохранитель)
  • REM – это управляющий провод, он ведется от магнитолы, и подключается к проводу цвета «синий/белый» (для автомагнитол Pioneer, если у вас иная, тогда в инструкции подключения магнитолы смотрите), который обычно торчит из пучка проводов, идущих от магнитолы
  • Клемма GND – это масса (минусовой провод)
  • Контакт LOW INPUT (под тюльпаны) — подключаются RCA провода (к сабу от магнитолы, если они есть)
  • Контакт HI-INPUT — сюда подключаем, в случае когда отсутствуют RCA выходы на магнитоле

Внимание: Следует соблюдать правила безопасности, при подсоединении сабвуфера к магнитоле, не производите работы при запущенном двигателе!

Совет: Не перепутайте активный сабвуфер и пассивный, во избежание проблем, подключение пассивного саба требует установки усилителя.

Теперь понятно, как подсоединить сабвуфер в машину без усилителя, остается только пожелать успехов в этом деле, чтобы лучше понять тему, рекомендуем смотреть наше обучающее видео.

Способы подключения к телевизору сабвуфера

Сабвуфер – это акустическая система, предназначенная для воспроизведения звуков на низких частотах (от 5 до 200 Гц). Такими устройствами активно пользуются поклонники современной музыки. А если к телевизору подключить сабвуфер, то это обеспечит наилучшее звучание при просмотре сериалов и фильмов, в которых присутствует большое количество спецэффектов.

Чтобы низкие частоты достойно воспроизводились на обычных колонках, их динамики должны иметь большой размер и высокую мощность. При этом цена таких устройств будет существенная. Сабвуфер позволяет разгрузить акустическую систему и вывести отдельно низкочастотный звук.

Поскольку человек не может распознать, откуда доносятся низкие частоты, устройство можно расположить практически в любой части комнаты. Использование сабвуфера позволяет уменьшить габариты акустической системы, потому что для высокочастотных и низкочастотных устройств объем значения не имеет.

Важно! Общее звучание колонок с сабвуфером получается более чистым и качественным, потому что акустика не перегружается басами, и число искажений существенно снижается

По конструкции

По конструктивному исполнению сабвуферы бывают трех видов:

  • закрытые;
  • фазоинверторные;
  • полосовые.

Закрытые сабвуферы очень просты в исполнении и практически не задерживают сигнал. Такие устройства представляют собой динамическую головку, изолированную в персональном корпусе. Басы здесь получаются объемные, насыщенные, что достигается благодаря большим габаритам. Такая техника громоздкая и имеет немалый вес, компактные же варианты стоят очень дорого.

Фазоинверторные сабвуферы в отличие от закрытых имеют специальное отверстие в корпусе с изолированным динамиком. Благодаря такому решению звук в этой технике более мощный и существенно громче.

Полосовые сабвуферы имеют корпус, состоящий из двух частей. Первая — фазоинвертор, вторая – наглухо закрытый ящик. Это решение существенно сужает частотный диапазон, но повышает давление звука. Басы в технике такого вида самые мощные, но для них требуется очень тонкая настройка. Незначительная ошибка делает диапазон частот еще меньше.

Достаточно часто сабы входят в структуру многоканальных систем. Определить это можно по обозначению, в котором на первом месте указывается количество сателлитов, а на втором – число усилителей. К примеру, колонки 2.1 состоят из пары сателлитов и сабвуфера, а система 5.1 – из 5 сателлитов и саба.

По наличию усилителя

В зависимости от наличия усилителя мощности сабвуферы бывают активные и пассивные.

Сабвуфер активного типа оснащается встроенным усилителем и активным кроссовером. Это позволяет фильтровать высокие частоты и облегчает подключение устройства к широкополосным акустическим системам.

Он может быть установлен между источником сигнала и основной акустикой либо быть подключенным через отдельный канал.

В большинстве случаев имеется ряд дополнительных возможностей для настройки звука в соответствии с окружающими условиями.

https://youtube.com/watch?v=094DDdTlMK0

В сабвуферах пассивного типа усилитель мощности отсутствует. По этой причине изделие подключается либо параллельно с акустикой, либо через отдельный канал дополнительно приобретенного усилителя.

Кроссовер на такой технике пассивный, а это снижает качество звука. Сабвуферы данного типа не имеют средств для дополнительной подстройки и поэтому очень чувствительны к месту установки в помещении.

В целом эти устройства менее громкие по отношению к активным, и качество звучания у них также существенно ниже.

Подсоединение сабвуфера к телевизору

В зависимости от типа сабвуфера подключение к телевизору будет осуществляться по-разному.

Совет! Рекомендуется покупать изделия, предназначенные для использования в домашних условиях. Некоторые люди подключают к телевизору даже автомобильные сабвуферы, но это более сложное и менее удобное решение, чем применение специально предназначенной техники.

Активный саб

Активный сабвуфер подключить очень просто. Устройство нужно подсоединить к телевизионной панели проводами, обычно это осуществляется через тюльпаны.

Это 2RCA кабель с красным и белым штекерами, подключаемыми в сабвуфере в аналогичные разъемы с обозначением «Audio In», а в телевизоре – «Audio Out».

После соединения техники нужно открыть настройки телевизора, перейти во вкладку «Звук» и сделать в ней необходимые изменения в соответствии с инструкцией по эксплуатации.
