Подключение двух телевизоров к одному ресиверу

Варианты подключение двух телевизоров

Прежде чем начать подключать несколько телевизоров к одному ресиверу, нужно ознакомиться с одним очень важным моментом. Проблема в том, что разные каналы на нескольких ТВ смотреть не получится.

Существует масса реальных вариантов, позволяющих от одной антенны транслировать сигнал на два телевизора . Конечно, самый простой вариант – покупка нескольких DVB-T2 ресиверов. Однако это чрезвычайно дорогостоящее решение проблемы. Поэтому целесообразней подсоединить к одной приставке несколько телевизоров с помощью разных интерфейсов: HDMI, RCA, Skart и т.д. При этом необходимо помнить о том, что низкочастотный сигнал довольной быстро затухает. Например, на расстоянии больше 10-15 метров он и вовсе исчезнет.

Подсоединение в HDMI-разъём

К приставке для цифрового телевидения можно подсоединить пару телевизоров через HDMI-разъём . Особенность этого интерфейса заключается в том, что он способен одновременно передавать аудио и видео, обладает отличной пропускной способностью, а также гарантирует минимальную потерю качества. Пользователи смогут смотреть каналы в отличном качестве. Аналоговые разъёмы заметно проигрывают HDMI.

Бюджетные тюнеры оборудованы только одним портом HDMI. Следовательно, чтобы подсоединить несколько TV, предстоит использовать сплиттер с соответствующим количеством портов. Разумеется, что все телевизоры также должны быть оснащены этим интерфейсом. Длина соединительного кабеля не должна превышать отметку в 10 метров. Иначе произойдёт затухание сигнала.

Подсоединение в RF-выход

Этот интерфейс позволяет подсоединить к цифровой приставке 2 телевизора, которые установлены на внушительном расстоянии. Аналоговые разъёмы RCA, Scart обеспечивают неплохой сигнал только при условии того, что ТВ находятся рядом. Поэтому RF-выход считается более гибким вариантом.

Владельцам приставок, оборудованных RF-интерфейсом, необходимо приобрести разветвитель сигнала. Количество выходов должно соответствовать телевизорам, которые подключаются к устройству. Оборудование соединяется самым обычным 75-омным радиочастотным кабелем. Чтобы улучшить качество картинки, установите между приставкой и разветвителем усилитель сигнала.

Подсоединение через ВЧ-модулятор

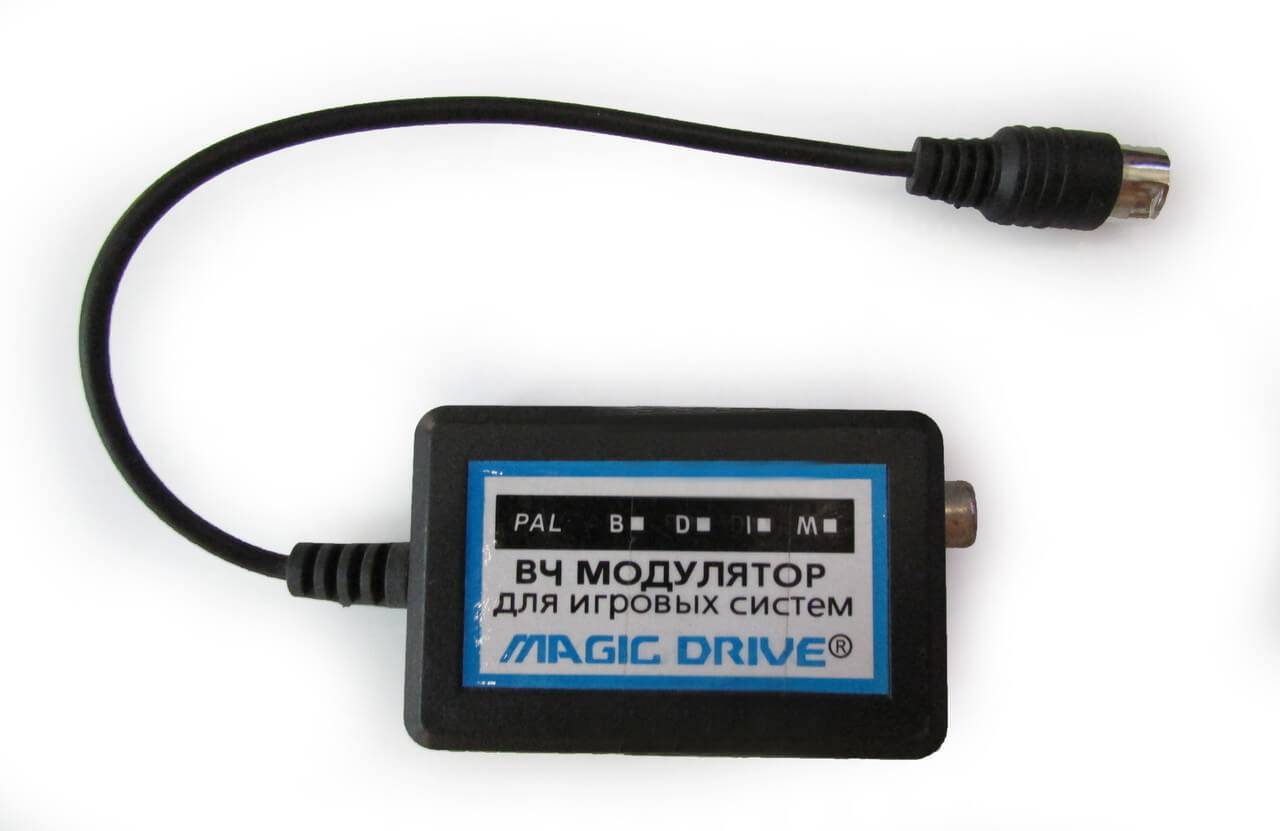

Далеко не каждый цифровой ресивер оборудован высокочастотным разъёмом. Поэтому возникает необходимость в использовании специального модулятора, чтобы подсоединить к дешифратору TV, находящиеся в разных комнатах. ВЧ-модулятор подключается в любой низкочастотный интерфейс RCA и Skart.

На высокочастотный модулятор необходимо дополнительно установить разветвитель сигнала с соответствующим количеством разъёмов. Соедините оборудование с телевизорами, используя самый обычный кабель. Выберите на модуляторе один из доступных телеканалов, а потом настройте все телевизоры.

Как смотреть спутниковое ТВ абсолютно бесплатно

Главное условие бесплатного просмотра спутникового телевидения — грамотно настроенное оборудование. Сама техника, используемая в данном случае, будет аналогична той, что применяют платные провайдеры. При этом вам не нужно будет привязывать ее к оператору, и приобретать у него смарт-карту.

Комплект оборудования, необходимого для подключения спутникового ТВ включает:

  • Ресивер (рекомендуем сделать выбор в пользу моделей, для которых будут выпускаться обновления, следует также учесть возможность работы с кодированными и незакодированными сигналами);
  • 90-сантиметровую тарелку;
  • спутниковый конвертор (любой модели);
  • материалы для соединения и крепления;
  • DiSEqC-переключатель (используется для подключения двух разнонаправленных антенн к одному ресиверу, а также переключения принимаемого сигнала с одной спутниковой антенны на другую. В результате абоненты смогут к уже приобретенному у платного провайдера оборудованию подключить дополнительную антенну. Это позволит бесплатно смотреть каналы, транслируемые открытыми спутниками).

Минимальные требования для успешной реализации задуманного

Интерактивное ТВ сегодня предлагают российским гражданам разные компании, в частности Ростелеком. Благодаря данной услуге владельцы городских квартир и загородных домов получают следующие возможности:

  • просматривать в идеальном качестве большое количество каналов;
  • осуществлять запись понравившихся передач, как на приставку, так и на съемный носитель информации;
  • петь караоке, за действуя огромную коллекцию песен и т. д.

Главным условием для получения услуги интерактивного телевидения для двух телевизоров является наличие: разветвителя сигнала, ресивера, свободного доступа к интернету, пульта дистанционного управления, кабеля для соединений устройств. Качественная цифровая приставка для телевизора должна иметь вышеперечисленную комплектацию, поэтому ее надо приобретать в специализированных торговых точках, где будет дана гарантия качества.

Как сэкономить на телевидении от «МТС»

«МТС» предлагает очень удобный сервис «Пауза», который вы можете использовать, уезжая в отпуск или в длительную поездку. Так как вы не будете пользоваться в это время, то для вас будет выгодно приостановить их действие. То есть у вас не будет списываться абонентская плата и плата за аренду оборудования на указанный вами срок. При помощи одного заявления все услуги приостановятся — не нужно приостанавливать каждую отдельно.

К тому же вы сами решаете, на какой период использовать эту услугу. Максимальный срок — 63 дня за 12 месяцев. Причем вы можете использовать «Паузу» до девяти раз по 7 дней. 1 месяц использование стоит 100 рублей. В данной статье вы узнали что такое «Мультирум» от «МТС», какие виды услуги существуют, сколько они стоят, и какое оборудование потребуется для его подключения. Теперь вы знаете, что интерактивное ТВ можно использовать даже при подключении спутникового ТВ и экономить свои средства, когда надолго покидаете дом.

Подключение 2 телевизоров к двум ресиверу (два источника сигнала)

Второй вариант подразумевает подключение двух ресиверов, к двум телевизорам. Этот вариант на наш взгляд достоин большего внимания, так как если так можно сказать, является полноценным. Здесь каждый из ресиверов принимает сигнал с тарелки, а затем расшифровывает и подает уже сигнал для обработки его телевизором. Плюсы здесь очевидны. Можно одновременно смотреть на разных телевизорах разные программы. Переключение программ ведется непосредственно с ресивера установленного рядом с телевизором. Нет необходимости бегать, и переключать программы где-то и кем-то. Ну и кабели для коммутации между ресивером и телевизором здесь потребуются гораздо меньшей длины, чем в варианте выше. Единственный минус, так это то, что вариант этот более дорогостоящий. Разберем схемы подключения, согласно этому случаю. Здесь есть два варианта, когда ресиверы равноценные, то есть, если модно так сказать, самодостаточные. Каждый из них может работать без другого и случай, когда один ресивер принимает ВЧ сигнал, а далее обрабатывает его и посредством передачи цифрового сигнала передает его уже и 2 ресиверу. Вначале о первом варианте. Здесь ВЧ сигнал необходимо поделить еще до прихода на каждый из ресивер…

…либо сделать так. На один ресивер сигнал приходит и идет дальше, до следующего…

Суть здесь проста. Каждый из ресиверов получает аналогичный сигнал и работает уже с ним обособленно. В принципе это получается как один ресивер, один телевизор, схема подключения такая же. Разве что антенна одна на двоих. Еще один вариант подключения двух телевизоров и двух ресиверов, реализован . В этом случае ресиверы GS e501 и GS c591 работают следующим образом.

Основной ресивер получает сигнал, принимает его на приемник, вернее даже два, и расшифровывает. Далее уже цифровой сигнал передается на второй ресивер. В этом случае второй ресивер лишен приемника, что позволяет производителю несколько сэкономить на стоимости такого подключения, а значит незначительно снизить цену и для пользователя.

Способ № 4 — подключение отдельного тюнера с антенной к каждому телевизору

Уровень сложностиЭффективностьМакс. кол-во телевизоровСтоимость
ПростойВысокаяНе ограниченоОт 1200 руб.

Этот способ простейший с точки зрения организации показа независимого канала на каждом из телеприемников, но и самым затратным.

Для каждого ТВ-аппарата необходимо приобрести :

Приставка подсоединяется к ТВ-аппарату при помощи RCA или HDMI-кабеля в зависимости от модели телевизора.

Если вы живете в зоне уверенного приема цифрового сигнала DVB-T2, то достаточно будет использовать комнатное антенное устройство для каждого телеприемника. В противном случае придется устанавливать внешнюю эфирную антенну дециметрового диапазона (пассивную или активную в зависимости от мощности сигнала).

Сегодня практически в каждой квартире либо загородном доме стоит два или более телевизоров, благодаря чему для жильцов существенно увеличился уровень комфортности. После отказа от аналогового ТВ, в пользу цифрового, люди вынуждены приобретать специальные устройства для трансляции программ. В процессе их покупки следует заранее узнать у продавца, сколько телевизоров можно будет подключить к одной цифровой приставке.

После их установки люди получат доступ к различным каналам, смогут просматривать медиафайлы через интернет, а также пользоваться расширенным функционалом. Тем, кто не знает, как подключить два телевизора к одной цифровой приставке, следует воспользоваться пошаговой инструкцией, благодаря чему смогут избежать серьезных ошибок.

Как подключить несколько телевизоров к одной антенне?

Сегодня почти в каждом доме или квартире два, а то и больше телевизоров. Антенна или кабельное телевидение заведено одним кабелем. Как правильно развести этот кабель на два и более телевизоров рассмотрено в этой статье.

Самый простой способ – сделать в кабеле разветвление, соединив центральные жилы между собой и экраны соответственно между собой. Но при таком соединении мы нарушаем согласование в антенном кабеле, что приводит к падению уровня сигнала. Вторым недостатком такого соединения является взаимное влияние телевизоров, на изображении появляются помехи в виде «муара» или «сетки», что вызвано влиянием гетеродинов телевизоров.

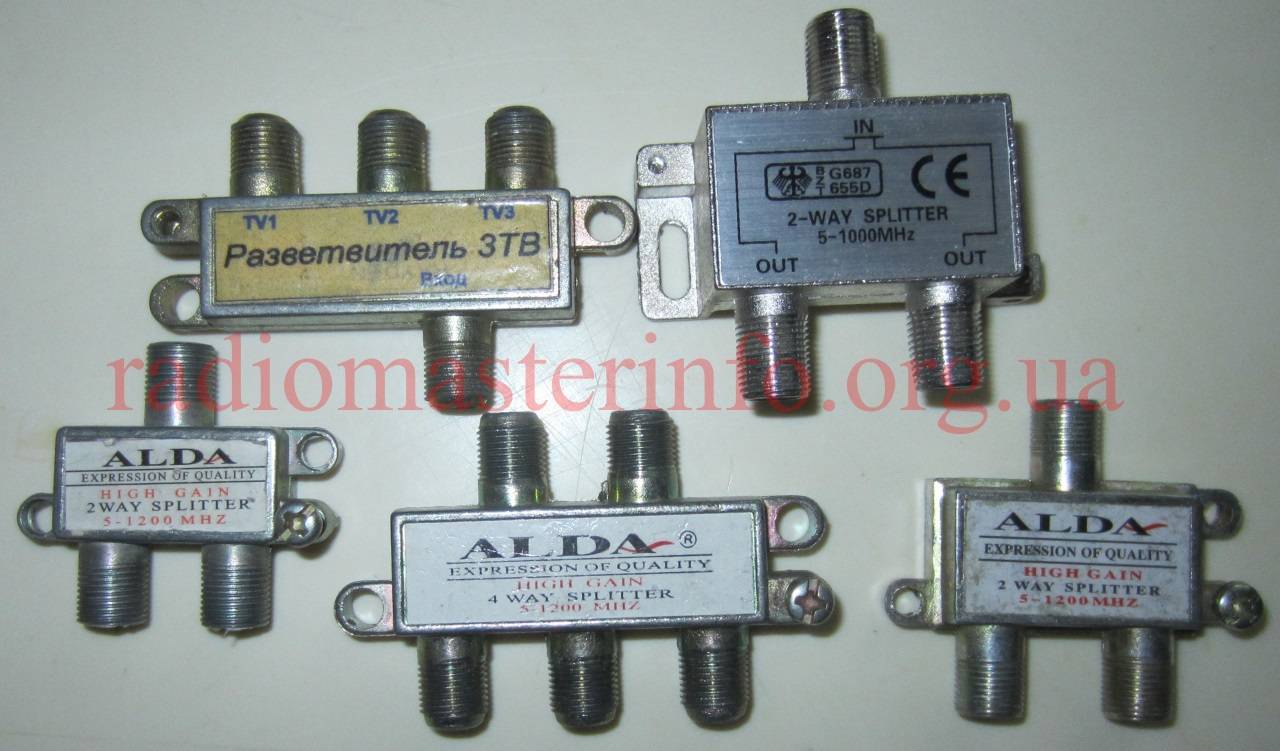

Широко распространены пассивные антенные разветвители, которые иногда решают проблему разводки кабеля на два и более телевизора. Некоторые их модели приведены на фото ниже.

Схемы пассивных разветвителей выполняются на резисторах:

Или на трансформаторах:

Но и те, и другие ослабляют антенный сигнал. Если это антенный разветвитель на два телевизора, то сигнал ослабляется вдвое. Если разветвитель на три телевизора, то в каждый приходит только 1/3 от уровня сигнала антенны или кабельного телевидения и т.д.

При достаточно высоком уровне сигнала с антенны или кабельной сети это допустимо, но в большинстве случаев при таком подключении сигнал на экране телевизора становится зашумленным, качество изображения плохое.

Какие выходы из этой ситуации? Конечно, в первую очередь нужно проверить качество всех кабельных соединителей, отсутствие повреждений в самом кабеле.

Если вы только собираетесь разводить кабель – то необходимо покупать качественный кабель с небольшим затуханием (оно указывается в децибелах на метр, чем меньше – тем лучше), обязательно для телевидения применять кабель (РК-75) с волновым сопротивлением 75 Ом, так как антенный вход телевизора имеет именно такое значение входного сопротивления. Важен так же и частотный диапазон кабеля, для антенны и кабельного достаточно до 1000 мГц.

При низком уровне сигнала с антенны или кабельного можно применять антенные усилители сигнала или активные антенные разветвители. При установке антенного усилителя его нужно устанавливать у самой антенны. Именно такая установка обеспечивает наилучшее отношение сигнал-шум и соответственно качество изображения.

Если уровень сигнала достаточный для работы одного телевизора, а при установке пассивного разветвителя даже на два телевизора качество изображения заметно хуже, то можно применить активный антенный разветвитель.

Применяются два типа активных разветвителей:

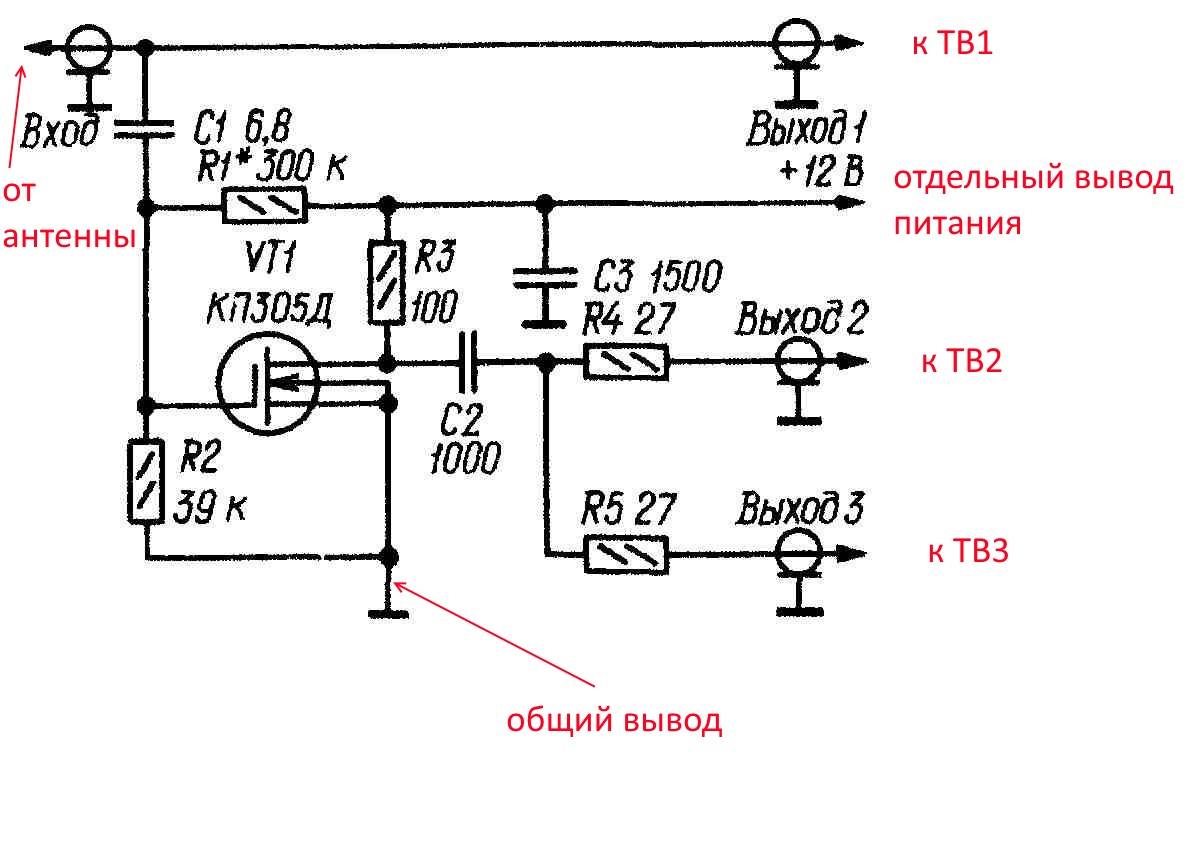

— с отдельным выводом для питания:

— с питанием по тому же высокочастотному кабелю (РК-75), по которому передается антенный сигнал:

Наибольшее распространение получили активные антенные разветвители с питанием по высокочастотному кабелю. В этом случае можно активный антенный разветвитель установить вместо пассивного в любом месте. Вывод активного разветвителя, по которому поступает питание подключить к одному из телевизоров, рядом с которым расположен блок питания с фильтром. Все остальные телевизоры подключены к остальным выводам активного разветвителя, как и в случае с пассивным разветвителем.

Уровень сигнала на всех выходах активного антенного разветвителя, как правило, одинаковый и составляет 1,1 -1,3 от уровня его входного сигнала.

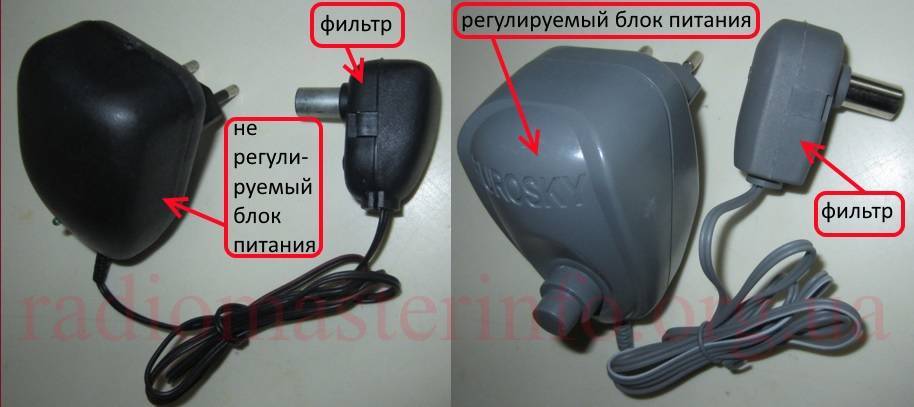

Фото блоков питания для антенных усилителей и активных разветвителей с фильтрами, регулируемый и нерегулируемый.

Регулируемый позволяет изменять напряжение на выходе и таким образом изменять усиление активного разветвителя. При чрезмерном усилении так же возможны искажения изображения.

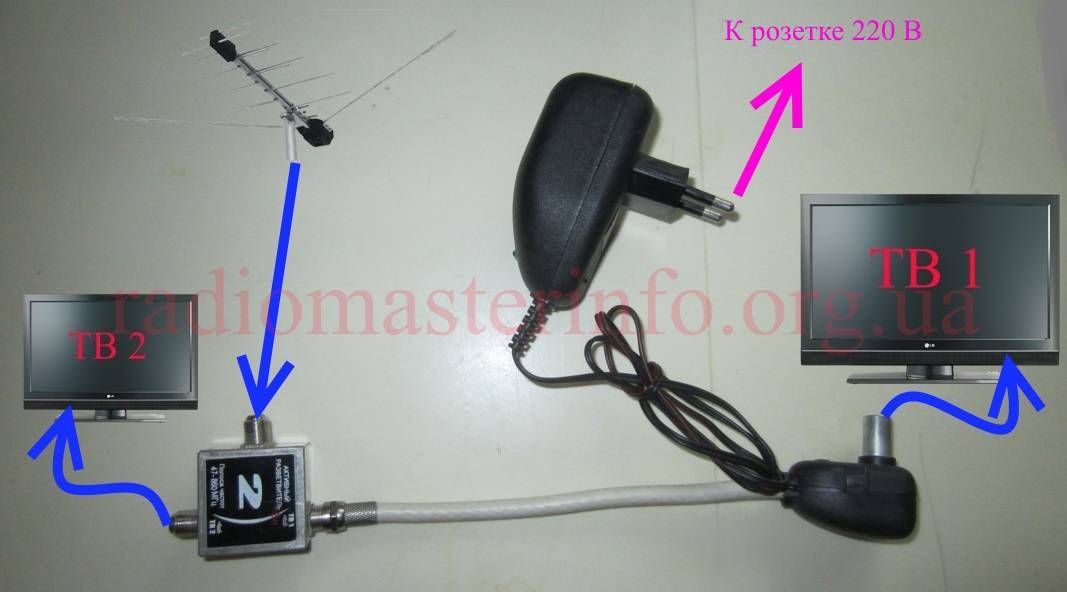

Пример схемы подключения активного разветвителя на два телевизора:

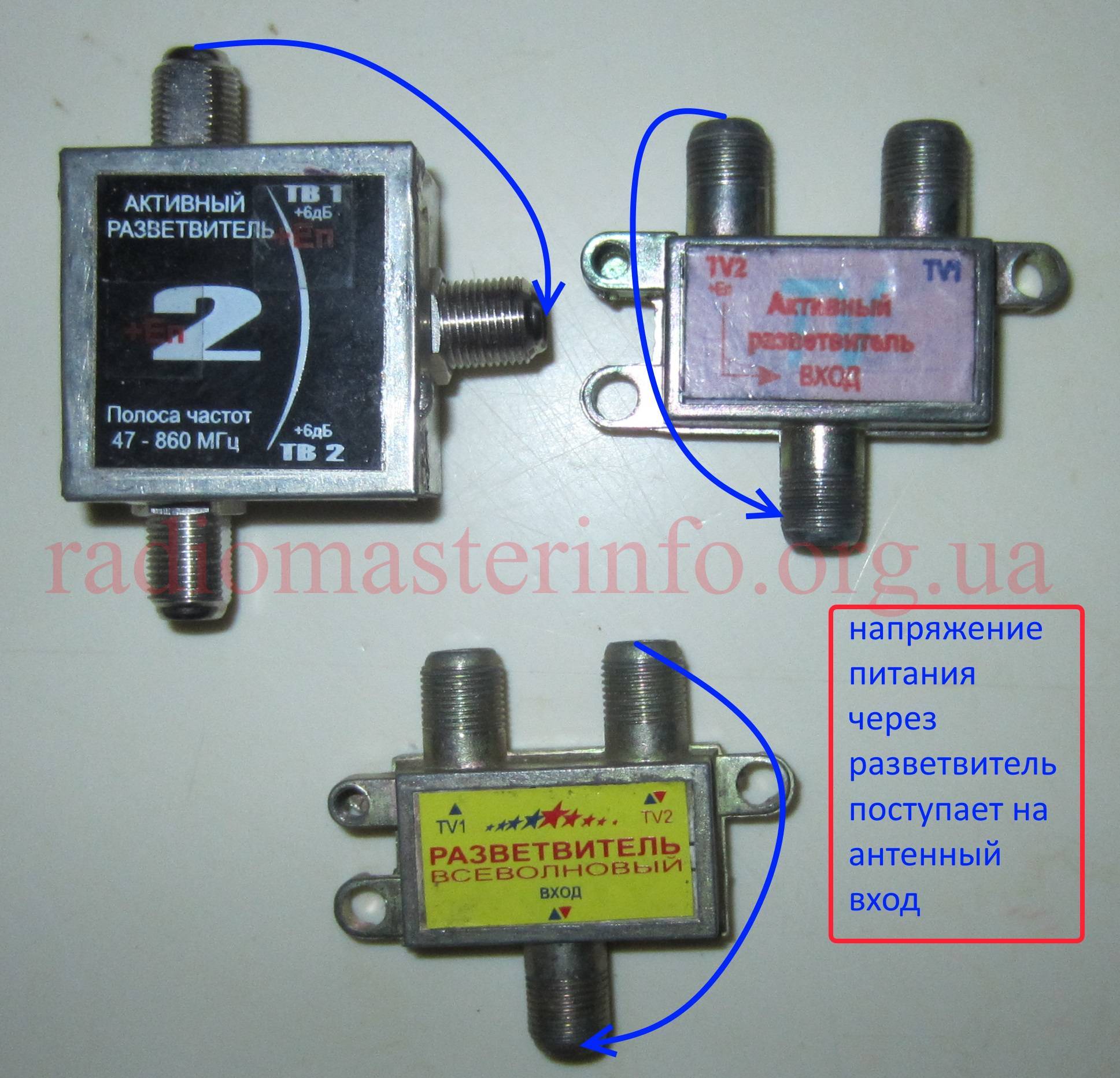

Активный разветвитель с проходным питанием. Используется для питания антенного усилителя, установленного на самой антенне, нельзя применять при разводке кабельного телевидения и сигнала антенны на которой не установлен усилитель.

И еще одна важная особенность применения активных антенных разветвителей.

Бывают случаи, когда в кабельной сети, одновременно с сигналами телевизионных каналов передается сигнал интернет провайдера и вы его используете.

В этом случае на входе в квартиру необходимо установить качественный пассивный антенный разветвитель. Один его выход пустить на модем для интернета, а другой, на активный антенный разветвитель и далее на все ваши телевизоры.

Если сразу поставить активный антенный разветвитель, то интернет работать на будет, так как у него двухсторонняя связь, прием-передача, а через активный разветвитель это невозможно.

Материал статьи продублирован на видео:

Бонус: подключаем 2 телевизора без переходников

Как утверждают телемастера-любители, в некоторых случаях переходники в виде делителей не только не нужны, но даже и вредны.

Эксперты предлагают следующую схему:

  1. Берется антенна и два коаксиальных кабеля.
  2. Концы зачищаются. Расстояние, на котором нужно снять верхнюю изоляцию, определяется экспериментально.
  3. У кабелей расплетается оплётка и фольга и из нее делается общая скрутка. Центральные провода остаются порознь.
  4. Эти две жилы крепятся винтами на штатное место в антенне. Скрутку из экранирующего материала присоединяют там же, где в норме должен находиться экран у одиночного кабеля. Главное при этом – следить, чтобы жилы не соприкоснулись с экраном.

Мнение эксперта

Виталий Садовников

Специалист по подключению и настройке цифрового телевидения

Задать вопрос

В целом такое подключение и вправду может оказаться лучше стандартного за счет того, что меньше потери на общем кабеле и сплиттере. Однако технологически оно труднее, вдобавок непредсказуемым образом изменяет характеристики цепи, поэтому использовать такой вариант подключения можно, но результат не гарантирован.

Подключение цифровой приставки к телевизору

При выборе приставки перед покупкой убедитесь, что ваша модель не европейского происхождения, так как там для подключения и синхронизации обычно используются другие типы проводов и гнезд. Например, кабель типа 3RCA, имеющий по три разъема с каждой стороны, представлен в виде одного скомбинированного провода.

Обычно ресивер оснащен только стандартными портами сзади и несколькими дополнительными спереди:

  • «ANT IN/RF IN» гнездо для подсоединения внешней антенны;
  • «DC5V» вход для адаптера для подключения к сети (обычно на 5 V если нет встроенного в приемник блока питания);
  • «VIDEO» гнездо для подсоединения к телевизору;
  • «HD OUT/HDMI» вход для кабеля с разъемом HDMI;
  • «FUDIO L/R» используется для подсоединения стереофонического композитного аудиовыхода.
  • гнездо для подключения USB, обычно располагается спереди, позволяет использовать внешний носитель с файлами, которые можно просматривать и слушать.

Из дополнительных гнезд могут встречаться:

  • «ANT IN/RE OUT» гнездо для подключения второй антенны; используется для подсоединения другого ресивера или телевизора;
  • «SCART» типичное гнездо для приставок европейского происхождения.

Способы подключения ресивера к телевизору обычно отличаются в зависимости от года выпуска телеприемника. Существенная разница будет в наличии или отсутствии нужных вам портов выходов на панели телевизора. К условно новым моделям принято относить те, на панели которых есть выход HDMI, так как его стали добавлять относительно недавно. Остальные модели считаются старыми образцами.

Подключение через вход/выход HDMI считается приоритетным, так как в результате изображение идет более чистое и четкое. Такой кабель способен сразу передать и видео и аудио цифровые сигналы, не переводя их из аналоговых.

Он обычно не идет в комплекте и приобретается отдельно. Но он стоит недорого, универсален для всех моделей и бывает разной длины, что позволяет иметь больший простор при желании расположить приставку к телевизору там, где вам бы хотелось.

Чтобы подключить ресивер через кабель с выходами HDMI, нужно выполнить следующие действия последовательно.

  • И приставка, и телеприемник должны быть выключены из сети.
  • Оба устройства соединяются кабелем с выходами HDMI через специальные отверстия (длинные горизонтальные щели).
  • К приставке присоединяется антенна в соответствующее гнездо. Сама антенна должна располагаться там, где можно поймать хорошее качество сигнала «картинка» не сбивается. Если между вашим домой и ближайшей телевышкой располагается много преград, можно попробовать вывести антенну на крышу или внешнюю стену дома, а также попробовать специальные усилители для комнатных антенн.
  • Далее устройства нужно включить в сеть. Для подключения приставки используется входящий в комплекте адаптер.
  • Теперь нужно с помощью пульта от телевизора выбрать пункт «SOURCE» («Источники подключения») и найти вариант «HDMI».
  • Далее уже с помощью пульта от ресивера производится настройка каналов.

Как подключить приставку к старому телевизору

Для подключения приставки к старым моделям нужно использовать кабель с 3 разъемами RCA, который обычно называется «тюльпаном». Такой кабель часто идет уже в комплекте с приставкой.

Подключение проходит по тому же сценарию, что и описано в предыдущем пункте, только HDMI-кабель заменяется на 3RCA-кабель. Оба конца «тюльпана» имеют разноцветные разветвления, и при подключении нужно просто соединить устройства согласно цветам. Желтый провод отвечает за передачу видео, белый и красный за передачу звука из левого и правого динамиков соответственно.

Если в телеприемнике отсутствует гнездо для красного конца провода, а есть только желтое и белое, то красный провод просто остается неподключенным. Это встречается у телевизоров с одним динамиком.

Подсоединив всё согласно схеме, пультом дистанционного управления от телеприемника нажимаем кнопку «AV» и переходим к настройке вещания пультом от приставки.

Более подробно можно понять процесс присоединения приставки к телевизору, посмотрев следующее видео

Модуляторы и делители

Вы можете подключить два телевизора к декодеру или приемнику с помощью пары специализированных устройств — высокочастотного модулятора и специального делителя. ВЧ-модулятор подключается через тюльпаны RCA к приемнику, а затем к разветвителю с помощью высокочастотного кабеля. А потом мы подключаем телевизоры к сплиттеру.

Подводя итог, еще раз повторим — для комфортной работы желательно «задушить жабу» и купить второй приемник оборудования или специальный комплект для двух телевизоров. Так вы сэкономите больше нервов и времени. Для каждого ТВ-аппарата вам понадобится приобрести:

  • цифровой тюнер
  • ДМВ антенну.

Чтобы подключить два, четыре, восемь телевизоров, работающих независимо, необходимо использовать преобразователь для двух, четырех, восьми выходов. Если вы хотите подключить более восьми телевизоров, требуется многократное переключение.

Общая информация

Телевизионный поток, который поступает на экран телевизора, транслируется с помощью телевышек, расположенных в крупных городах. Он передаётся от вышки к вышке, и каждая раздаёт его в зоне своего покрытия. Для приёма этого сигнала необходимо установить антенну, потом подсоединить её к телевизору. Такое телевидение называется эфирным, оно ориентировано на два вида сигнала:

  • аналоговый;
  • цифровой.

Аналоговый формат, который вещал каждую телевизионную программу по отдельному каналу в метровом и дециметровом диапазонах, уже уходит в прошлое. В 2021 г. Россия полностью переходит на цифровое вещание.

Цифровой формат представляет собой два мультиплекса (пакета), которые передаются по двум каналам. Номера каналов можно узнать на официальном сайте rtrs.ru – Российской телевизионной и радиовещательной сети. Каждый мультиплекс включает в пакет 10 бесплатных каналов формата DVB-T2.

Для приёма цифрового ТВ нужны встроенная в телевизор или отдельная приставка и цифровой ресивер, поддерживающий формат DVB-T2. Антенна подключается к нему, он сопряжён с телевизором.

При новой установке антенны и разводке кабеля вопрос деления сигнала на два приёмника не особо актуален. Чтобы подсоединять второй телевизор, не нарушив работоспособность первого, нужно обладать некоторой информацией.

Уровень сигнала

Это одна из характеристик, которая учитывается при установке антенны и её подключении. Прежде, чем рассматривать вопрос о запараллеливании телевизоров, нужно убедиться, что антенна уверенно принимает телевизионные волны, и уровень сигнала достаточен для того, чтобы его поделить. Необходимо выполнить следующее:

  • зайти в меню телевизора или приставки в режим ручного поиска канала;
  • выставить номер проверяемого канала;
  • при выводе на экран двух индикаторов: качество сигнала и уровень сигнала, убедиться в том, что индикатор уровня находится в зелёной зоне или равен 60% и более;
  • в противном случае поэкспериментировать с местом установки антенны и её направлением, до получения нужного результата.

Внимание! Номера каналов мультиплексов для месторасположения телевизора можно уточнить на карте сетки вещания на сайте rtrs.ru. Желательно выбрать ближайшие к месту проживания телевизионные ретрансляторы. Рядом с ними на карте обозначены направление ориентации антенны и номера каналов

Рядом с ними на карте обозначены направление ориентации антенны и номера каналов.

Протяжённость кабеля и количество кабельных соединений

На качество и уровень волн влияет длина кабеля L. Одной из характеристик изделия является величина затухания сигнала на метр. Если L не более 27-30 м, то на качестве картинки это не отразится, но каждый добавленный метр будет вносить затухание, снижать уровень. При расчётах схемы прокладки необходимо выбирать кратчайший путь, стараться избегать лишних запасов из скрученных бухт. Кабеля должно быть ровно столько, сколько нужно и плюс один-два метра.

Важно! Между штекером антенны или делителя и входным гнездом приставки или телевизора не должно быть механических скруток центральной жилы и повреждений экранной оплётки. Количество соединений необходимо свести к минимуму. Установку разъёмов выполнить герметично при их расположении вне помещения

Установку разъёмов выполнить герметично при их расположении вне помещения.

Подключение нескольких телевизоров к активной антенне

Активной называется антенна с находящимся на ней усилителе. Так как антенный приемник устанавливается снаружи здания, усилитель прячется в пластмассовый короб. Внешне это обычная плата с деталями и возможностью подсоединения кабеля.

С блока выходит шнур с закрепленным на конце антенным штекером (сепаратором). Внутри коробочки штекера маленькая плата с доп. элементами. Сепаратор разделяет напряжение и телесигнал.

Собрать схему с блоком питания можно двумя способами:

  • Блок подключается между разветвителем и телевизором. Какой телеприемник выбрать, нет значения. Главное, чтобы разветвитель мог пропустить напряжение к антенне (схема первая ниже).
  • Напряжение подается на усилитель перед «крабом» (схема вторая). Тогда на разветвитель поступает сразу усиленный телесигнал.

Общая технология усиления:

  • напряжение поступает на усилительную антенную плату;
  • поступивший на антенну импульс усиливается;
  • обработанный сигнал идет к разветвителю и делится.

Схема №1 – через разветвитель с согласованием

Разберем на примере схемы с одной антенной и двумя ТВ-устройствами.

  1. Антенна соединяется через кабель с разъемом «IN» (Вход) разветвителя.
  2. От выхода «OUT 1» к первому телевизору тянется кабель.
  3. Делается подсоединение оплетки и жилы кабеля внутри корпуса сепаратора через стандартные зажимы.
  4. Штекер вставляется в телевизор №1.
  5. Аналогично протягивается кабель от разъема «OUT 2» к телевизору под номером 2.
  6. Блок питания включается в розетку.
  7. Включаете телевизоры и проверяете каналы.
  8. Зайдите в меню ручного поиска каналов. Ориентируясь на шкалу уровня сигнала, покрутите регулятор на блоке, чтобы добиться максимального процента в строке сигнала.

В схеме выше блок ставится на стороне любого телевизора. «Сплиттер» обязательно должен быть с проходом питания. Как правило, на корпусе «краба» выходы обозначаются надписью «Power Pass».

Сепаратор можно подключать не к разъему на телеприемнике, а к выходу «краба».

Возможен другой вариант схемы, когда блок встраивается до разветвителя (читайте ниже).

Схема №2 – через обычный разветвитель

Подойдет делитель без прохода питания. На вход «краба» сразу зайдет усиленный ТВ-сигнал.

Рассмотрим на примере схемы, где организовано подключение трех телевизоров к одной эфирной антенне для приема цифрового телевещания.

На практике такое подключение выглядит следующим образом.

  1. Свободный конец кабеля от активной телеантенны присоединяется к сепаратору.
  2. На входное гнездо «сплиттера» накручивается разъем типа F (мама).

    Можно использовать и другие переходники. Например, на рисунке ниже видно, как сделано подключение через кусок кабеля и несколько разъемов.

  3. Антенный штекер от блока питания вставляется в накрученный разъем.
  4. Ведутся два (или три) телевизионных кабеля от «краба» к телевизорам. Штекеры до конца вставляются в антенные разъемы на панели телевизоров.
  5. Блок подключается к электрической сети 220В.
  6. Проверяете работу системы. Включаете все телеприемники и смотрите на шкалу телесигнала в пункте ручной настройки.

    Если надо, крутите ручку регулятора на блоке, улучшая сигнал.

Можно установить устройство «2 в 1» – усилитель и разветвитель одновременно. Схема питания в таком устройстве сделана внутри общего корпуса. Отдельные блоки не нужны, с корпуса сразу выходит сетевой кабель.

Антенный разветвитель своими руками

Самостоятельно сделать разветвитель может каждый

Но перед тем, как приступить к разработке, важно знать, что такое устройство применимо для антенны аналогового телевидения

Дешевые китайские аппараты имеют большие потери качества передачи, поэтому разумным будет их доработать. Для этого понадобится коаксиальный кабель и ферритовое кольцо.

Собрать антенный разветвитель можно в металлической коробке небольшого размера, при этом следует уделить внимание месту каждого разъема. Кроме того, на качество передаваемого сигнала самодельного разветвителя может влиять плохое соединение штекера с гнездом

Также, стоит уделить внимание сопротивлению кабелей

Кроме того, на качество передаваемого сигнала самодельного разветвителя может влиять плохое соединение штекера с гнездом

Также, стоит уделить внимание сопротивлению кабелей

Не лишним будет сделать заземление самодельного устройства и изоляцию кабеля.

Подключение с помощью сплиттера

При высоком уровне сигнала применяют пассивный краб для подключения двух телевизоров. Для этого кабель нужен качественный (РК-75) с небольшим затуханием, чем меньше на нём указано децибел, тем лучше, а волновое сопротивление, должно быть, 75 Ом с частотой до 1000 мГц.

Схема подключения простая. Вход разветвителя и кабель от антенны соединяем вместе, а его выходы подключаем к телевизорам. При плохом изображении нужно проверить все соединения и целостность самого кабеля.

Процесс подключения

Чтобы с процессом подключения легко справился каждый, рассмотрим его подробнее:

  • приготовить сплиттер со встроенными гнёздами для коаксиальных кабелей, F-разъёмы и кабель;
  • выбрать место установки краба, а это кратчайшее расстояние к 2 или 3 телевизорам;
  • обрезаем кабель от антенны, так чтобы он свободно доставал к крабу;
  • устанавливаем F-разъём.

Отключаем телевизоры от электросети. К каждому готовим куски кабеля. Начинаем устанавливать разъёмы. Делается это таким образом:

  • снимаем 1,5-2 см верхней изоляции кабеля;
  • оттягиваем назад серебристый экран;
  • зачищаем центральный провод;
  • накручиваем F-разъём.

Если центральный провод выступает больше чем на 3 мм, его надо обрезать. Теперь соединяем кабель от антенны с крабом. Точно так же подключаем каждый выход разветвителя и телик.

Подключение активным сплиттером

Подключить два телевизора к существующей одной антенне предпочтительнее активным сплиттером, поэтому ими заменяют пассивные крабы. Чтобы антенна с усилителем улучшила качество сигнала на 2 или 3 ТВ на выходе к одному из приёмников подключают блок питания с фильтром, желательно с регулятором. Второй выход, к следующему ТВ.

Возможно, в будущем появится необходимость подключить третий телевизор или приставку, тогда нужно установить краб на 3 или 4 выхода, к запасным выходам придётся подключить балластовые резисторы сопротивлением 75 Ом.

Для одновременного приёма аналогового и цифрового ТВ нужно подключаться к приставке DVA-T2. Для этого с ней соединяют свободный выход краба, а после цифровым кабелем HDMI или колокольчиками подключают один из телевизоров.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
