Как подключить инфракрасный обогреватель через термостат

Основной процесс

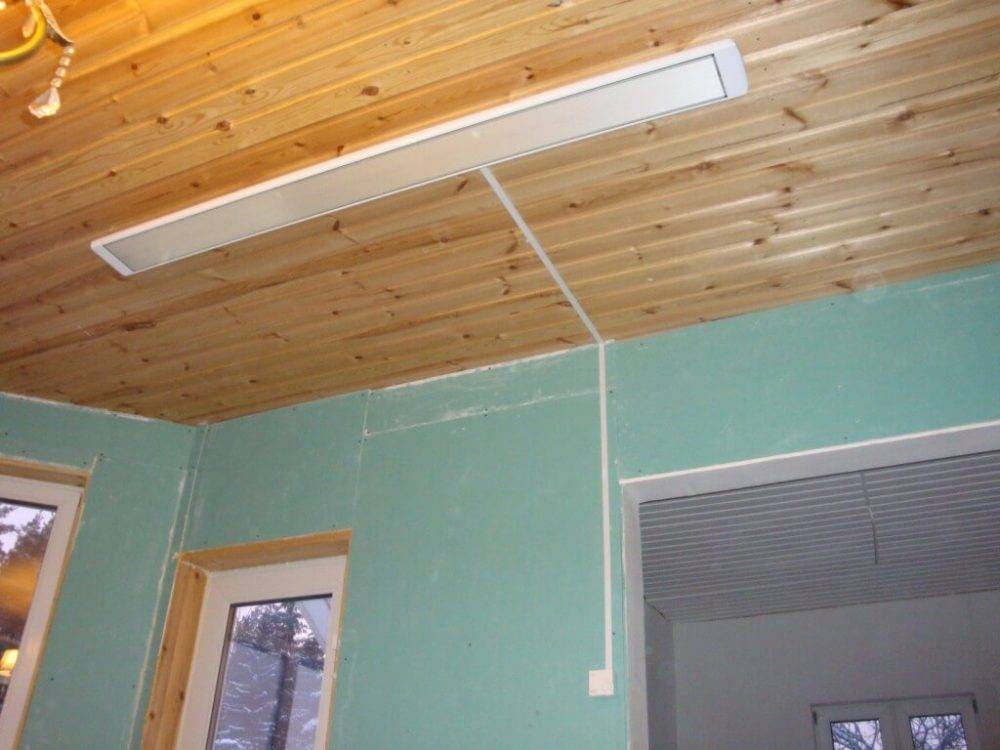

Подвешивание корпуса

Для начала необходимо определить место установки инфракрасного обогревателя в доме (либо квартире). Как мы уже говорили выше, корпус можно размещать и на потолке, и на стенах, в зависимости от индивидуальных предпочтений хозяев.

Первым делом нужно самому разметить места установки креплений. Для этого используйте рулетку, которой отмерьте одинаковое расстояние от потолка к выбранной области. Рекомендуется также использовать строительный уровень, с помощью которого можно ровно выставить кронштейны в горизонтальной плоскости.

После разметки переходите к сверлению. Если потолок (либо стена) из дерева, просверлите отверстия дрелью. Если придется иметь дело с бетоном, не обойтись без перфоратора. В созданные отверстия необходимо вбить дюбеля и вкрутить кронштейны, после чего можно установить инфракрасный обогреватель на свое место.

Обращаем Ваше внимание на то, что конструкция агрегата бывает различной. Некоторые изделия имеют направляющие, фиксирующиеся в кронштейны. Более простой вариант – цепочки, закрепленные в потолке (к ним и цепляются специальные держатели)

Также на рынке можно увидеть инфракрасные обогреватели на ножке, которые просто ставятся на полу

Более простой вариант – цепочки, закрепленные в потолке (к ним и цепляются специальные держатели). Также на рынке можно увидеть инфракрасные обогреватели на ножке, которые просто ставятся на полу.

Электромонтажные работы

Как мы говорили вначале, процесс подключения инфракрасного обогревателя к сети будет осуществляться с использованием регулятора температуры.

Сначала нужно подключить контакты разборной электрической вилки к клеммным колодкам терморегулятора, которые установлены в корпусе изделия. Каждое «гнездо» имеет свое обозначение: N – ноль, L – фаза. Следует отметить, что как нулевых, так и фазных клемм минимум по две (от сети к регулятору и от регулятора к обогревателю). Все довольно просто – зачищаете жилы, вставляете их в посадочные места до щелчка (либо затягиваете винтики). Обязательно соблюдайте цветовую маркировку проводов, чтобы подключение было правильным.

К Вашему вниманию схемы правильного подключения:

Как Вы видите, подключить инфракрасный обогреватель через терморегулятор довольно просто, главное не перепутать провода и хорошенько поджать их в клеммниках.

Очень важный нюанс заключается в правильном выборе месторасположения регулятора. Не стоит устанавливать изделие рядом с обогревателем, т.к. в этом случае попадающий теплый воздух будет негативно влиять на точность измерений. Лучше всего размещать устройство в более отдаленной зоне, на высоте полутора метра над полом.

Также обратите внимание на то, что установить контроллер нужно в самой холодной комнате, иначе проблема с отоплением не будет решена полностью. Что касается количества обслуживаемых инфракрасных устройств одним регулятором температуры, то тут все зависит от мощности обогревателей. Обычно используют один контроллер 3 кВт на несколько изделий, суммарной мощности не более 2,5 кВт (чтобы был запас не менее 15%)

Обычно используют один контроллер 3 кВт на несколько изделий, суммарной мощности не более 2,5 кВт (чтобы был запас не менее 15%).

Более подробно о подключении терморегулятора к ИК обогревателю вы можете прочитать в нашей отдельной статье, в которой предоставлены несколько схем монтажа!

Чтобы Вы наглядно увидели весь процесс подключения своими руками, предоставляем к просмотру данные уроки:

Видео инструкция: подключение инфракрасного обогревателя своими руками

Как подключить регулятор температуры

Подключение инфракрасного обогревателя через терморегулятор

У потолочных моделей обязательно должно быть предусмотрено подключение через терморегулятор. Иногда он идет в комплекте. К одному терморегулятору можно параллельно подключить несколько обогревателей, если они установлены в одной комнате. При этом общая нагрузка не должна быть выше 3 кВт.

Важное правило — не располагайте терморегулятор близко к источнику отопления или на сквозняке. В противном случае, он будет работать неправильно. Рекомендуемая высота установки — 1,5 метра от пола

Рекомендуемая высота установки — 1,5 метра от пола.

Рано или поздно застройщикам или будущим домовладельцам приходится сталкиваться с одной из наиболее трепещущих тем, как правильно выбрать систему отопления. Вариантов обустройства системы отопления существует достаточно много, но все чаще хозяева новостроек сознательно выбирают для обогрева электрические инфракрасные нагреватели и конвекторы. В отличие от громоздких водяных и газовых отопителей, использование электроприборов получается на порядок проще и дешевле. Необходимо только правильно подобрать схему расположения и выполнить установку инфракрасного нагревателя в каждой комнате дома. Ничего сложного, на первый взгляд, но определенные нюансы в установке и использовании.

Схемы вариантов подключения

Терморегулятор любого типа требует правильного подключения. Для этой цели можно использовать несколько схем, которые отражают все особенности процесса. Предварительно следует учесть, что нельзя размещать обогреватель с регулятором вблизи с источниками тепла, в помещениях с высокой влажностью, так как это приведёт к некорректной работе системы контроля.

Инфракрасные панели легко дополнят любой интерьер

Для работы понадобится реле автоматического типа. Этот элемент будет выполнять роль источника питания для прибора. После выбора всех необходимых деталей можно использовать одну из следующих схем подключения:

в первом случае можно использовать 1 обогреватель и 1 терморегулятор. Автомат обладает 2 парами проводов, одна из них направлена к терморегулятору. Один провод — это ноль, другой — фаза. Подсоединение осуществляется соответственно. С помощью второй пары элементов осуществляется соединение с инфракрасным обогревателем;

Соединить один обогреватель с регулятором можно с помощью проводов

Подключение двух обогревателей требует выполнения разводки от термостата

При соединении нескольких устройств разрабатывают индивидуальную схему

Особенности моделей терморегуляторов

Подключение регулятора к инфракрасным электрическим обогревателям разных производителей требует учёта особенностей прибора. Одними из востребованных являются электрические обогреватели фирмы Ballu серии Bih, которые представляют собой потолочные модели. Их можно подключить к выносному регулятору, а также возможно объединение нескольких обогревателей в целую систему. Для подключения часто используют электронные модели термостатов.

Терморегулятор удобен как для потолочных, так и других инфракрасных обогревателей

Терморегуляторы Ballu хорошо сочетаются с инфракрасными электрическими устройствами этого же бренда. В комплекте присутствует инструкция по подключению, что облегчает работу. Механический прибор имеет встроенный датчик температуры воздуха, а также колёсико регулировки, диапазон которой часто составляет от 5 до 30°.

Регулятор и обогреватель одного бренда хорошо сочетаются друг с другом

Бренд Timberk выпускает как инфракрасные обогреватели, так и термоконтролирующие устройства. Современные модели регуляторов выпускаются в комплекте с пультом дистанционного управления, так как подключаются по схеме к потолочным отопительным системам. Работа прибора визуализируется с помощью разноцветных датчиков. Многие модели имеют возможность программирования отключения с отсрочкой в 13 часов, а шаг при этом составляет 60 минут.

Ассортимент Timberk включает в себя разнообразные и современные модели регуляторов

Универсальные приборы контроля бренда Eberle и серии Instata 2 подходят для инфракрасных, водяных и воздушных систем отопления. Цифровое и кнопочное управление, наличие блока управления позволяет контролировать один датчик. Результат работы визуализируется на дисплее, есть возможность программирования режима на 7 дней вперёд.

В ассортименте Eberle присутствуют регуляторы и для котлов отопления, а также для инфракрасных устройств

Многие бренды, выпускающие инфракрасные обогреватели, дополняют ассортимент терморегуляторами разного типа. Это позволяет создать качественную цепочку из устройств одной фирмы, что облегчает подключение и обеспечивает надёжную работу системы.

Видео: конструкция и подключение механического терморегулятора

Оснащение инфракрасных обогревателей терморегулятором позволяет удалённо или вручную регулировать работу системы отопления. Благодаря такому контролю легко создать в помещении оптимальную атмосферу, исключая перегрев или недостаточный обогрев пространства.

Как это работает

Как правило, термостат функционирует циклично, при этом происходит размыкание и замыкание электросети. В это время температурный датчик отправляет сигналы и тем самым осуществляет регулирование температуры.

Если температура повышается, снижается сопротивление внутреннего датчика. Если сопротивление снова повышается, достигается нужная температура, терморегулятор запускается, и электроцепь размыкается. Когда температура снижается и датчик остывает, происходит обратный процесс: повышается сопротивление, терморегулятор включается снова, но на этот раз возникает замыкание цепи. Далее происходит подключение терморегулятора непосредственно к инфракрасному обогревателю и температура в помещении устанавливается автоматически.

Как известно, инфракрасные микатермические обогреватели греют не окружающее пространство, а предметы, находящиеся в нем. Термостат же делает данный процесс более удобным и продуманным.

Установка терморегулятора

Несколько слов о том, как подключить термостат Баллу ВМТ 1. Монтаж прибора должен проходить последовательно:

Отодвиньте крышку терморегулятора и выверните винты и заглушки.
В розетке при помощи индикаторной отвертки определяете фазу.
Коричневый провод (фаза) присоединяете к датчику.
К третьему проводу по схеме подключаете один конец обогревателя.
К оставшемуся концу подсоединяете синий провод.
Между третьим и пятым проводом поставьте перемычку.
После промежуточного испытания, в котором прозванивают устройство, чтобы проверить, работает ли терморегулятор, надевается пластиковая коробка.

На рисунке ниже указано как присоединить термостат Ballu BMT 1 согласно схеме подключения. К месту расположения прибора прокладывают проводку, которую подсоединяют к нулю или фазе.

На термостат Ballu BMT 2 схема подключения аналогична приведенной выше, только номера клемм разные. После монтажа прибор соединяют с инфракрасным обогревателем отдельно проведенной линией.

Если у вас остались вопросы, то позвоните нам! Наши консультанты проконсультируют вас.

Терморегулятор Ballu BMT 1 — специальный прибор, с помощью которого регулируется величина теплоотдачи инфракрасного обогревателя . Его подключение позволяет значительно сократить потребление энергии при работе обогревающего устройства.

Кроме того, имея функцию задания поддержки определенной температуры в помещении, терморегулятор обеспечивает комфортную температуру

при изменяющихся внешних условиях.

К достоинствам такого прибора можно отнести возможность его работы без электропитания, а к недостаткам — регулирование температуры происходит в пределах 0,5-1°С.

1.4 Электронные приборы

Оборудованы такие приборы температурным датчиком, работа которого основана на считывании определенных частот электромагнитных волн. При этом можно получать данные о температуре внешней среды и непосредственно в отапливаемом помещении.

Блок управления, получив данные от температурного датчика, регулирует работу обогревателя в соответствии с программой по определенному алгоритму. Схема обработки сигналов заложена изготовителем и может иметь множество вариантов регулирования

в зависимости от заданных пользователем параметров.

К достоинствам электронного устройства относятся:

высокая точность — 0,1°С;
автономность — возможность программирования на длительный срок без дальнейшего вмешательства пользователя.

В виде недостатка можно выделить зависимость от стороннего .

Активация отопления в определенное время

Для создания оптимальных условий проживания на даче можно установить время приезда заранее. Этот вариант устраивает многих современных пользователей своей доступностью и простотой. Для работы нужно приобрести надежное реле автоматики. Таймер устанавливают в цепь с электрическим обогревателем и просто задают оптимальное время включения.

Для существенной экономии финансов отопление можно включать не во всех комнатах. В гостиной и санузле достаточно довести температуру до отметки +12 °C. Даже если человек зайдет с небольшого мороза, то такие условия будут являться комфортными. Чтобы зря не израсходовать электроэнергию, если поезда отменилась, можно дистанционно отключить отопление.

Востребованный прибор для дистанционного использования

Что собой представляет терморегулятор

Терморегулятор или термостат совмещает в себе два прибора.

Первый с определенной периодичностью измеряет температуру внутри помещения и фиксирует эти данные. Второе устройство регулирует работу обогревателя.

Внутренняя электроника или механизмы (в зависимости от конструкции и особенностей определенной модели) координирует работу двух агрегатов. Терморегулятор делает замеры температуры и если они выше установленного режима, на обогреватель передается сигнал о прекращении работы. Далее температура измеряется в прежнем режиме и как только она опустится ниже желаемой, отопительный прибор вновь включается.

Таким образом, подключение инфракрасного бытового обогревателя через терморегулятор позволяет постоянно поддерживать в помещении нужную температуру.

Виды и характеристики терморегуляторов

Терморегуляторы представлены широким модельным рядом, они могут иметь различный дизайн и сильно отличаться размером. Главное же их отличие в принципе работы, они могут быть электрическими и механическими.

Механические. Обладают скудным функционалом, позволяют установить лишь температуру, которая должна поддерживаться внутри помещения. На переднюю панель термостата также может быть выведен индикатор работы и кнопка включения. Этот прибор измеряет температуру довольно приблизительно, но этого вполне достаточно для создания комфорта в жилых помещениях.
Электронные. Оснащаются дисплеем, на котором можно выставить довольно точные показатели температуры, установить график изменения температурного режима в ночное время, отрегулировать работу системы отопления на неделю или даже месяц. Некоторые модели управляются дистанционно, в том числе при помощи мобильных телефонов.

На заметку! Главное отличие механических и электронных термостатов в их стоимости. Первые стоят намного дешевле, хотя так же эффективно справляются со своей задачей. Тем более, что независимо от выбранной модели любой термостат только лишь регулирует включение и выключение отопительных приборов методом контроля температуры внутри помещения.

Оценка целесообразности установки инфракрасных обогревателей

Класс приборов позволит структурировать помещение на отдельные области, что весьма любят дизайнеры.

Сложности установки инфракрасных обогревателей пленочного типа

Российский поисковик привел на сайт teplodvor.ru. После ряда опытов стало ясно, что калькулятору можно доверять. Установка инфракрасных обогревателей в доме предваряется расчетами. Недолго думая, занесли в расчетные параметры типичные значения:

Температура в помещении 20 ºС.
Минимальная температура за окном взята минус 20 ºС. Это далеко не самое маленькое значение на территории России, но нет цели загнать производителей инфракрасных обогревателей в условия Северного полюса. Взята лояльная температура, ниже неё бывает мороз в любой точке РФ.
Поскольку в видео коттедж деревянный, решено задать стены из сруба максимальной (в калькуляторе) толщины 25 см.
Стеклопакеты взяты обычные, с двойным остеклением, в доме, где предполагается установить инфракрасный обогреватель.
Высота потолков составляет 2,5 метра, в реальном жилье встречается и повыше. Не стремились создать тяжелые условия для работы инфракрасных обогревателей.
Наконец, площадь окон для такого помещения смехотворна. Заданы четыре проема 1,5 х 1,5 метра. Это низкий показатель.
Пол взят дощатый, воздвигнут над типичным погребом.
Потолочное перекрытие ведет на чердак.

Учитывая, что округлили результат, получается 10 кВт. Это в полтора раза больше, нежели обещают производители пленочных потолочных обогревателей. Возразим, что свод помещений дополнительно утепляется, за счет чего потери снижаются. Добавим, что ухудшается проницаемость паром и возрастает стоимость конструкции. Монтаж потолочного декоративного покрытия становится сложнее, а излучательная способность оборудования, вероятно, получится низкой, что не лучшим образом скажется на эффективности комплекса обогрева. Только кажется, что, если кладешь на потолок теплоизоляцию, сопротивление потолочной плитки допустимо просто отбросить, как слишком малое. Хотя делается из пенополиуретана.

Напыляемая теплоизоляция для фундаментов, стен и кровли – пенополиуретан.
Утеплитель котлов, бойлеров, водонагревателей – пенополиуретан.
Плиты для утепления фасадов, помещений – пенополиуретан.

Получается, что утеплитель сверху и снизу одинаков. А пленка обогревает, в основном, себя. Конструкция получится сандвичевого типа из трех слоев минимум: теплоизолятор, пленка, потолочное декоративное покрытие – что нарушает нормальную проницаемость пара. Мансарды так не строят: просто скатные крыши оборудуют специальными мембранами при выполнении воздушной прослойки облицовки металлочерепицей или шифером. Подобный шаг, вероятно, нарушит технологию возведения здания. Требуется продумать мельчайшие детали.

Умалчивается простой факт, что в многоквартирных домах нужна гидроизоляция, сложная для выполнения. Если зальет сверху нагреватель, хорошо, если не обнаружится ни малейшей трещинки, а прибор не работает в конкретный момент. В противном случае последствия печальны. Ток и вода – несовместимые с человеческой жизнью вещи. И установка инфракрасных обогревателей в квартире дополняется действиями:

Проникающая гидроизоляция потолка и верхних краев стен, что стоит немало. Тем, кто не верит, рекомендуем прицениться к Кальматрону (про Пенетрон лучше и не думать).
Покупка дифференциального устройства защиты для исключения поражения людей электрическим током.
Закупка квоты на мощность, что в многоквартирном доме часто и вовсе невозможно. В высотках нового поколения щиток не такой хлипкий, вероятно, потянет нагрузку.

Плюсы установки инфракрасных обогревателей на потолок

Видим лишь три плюса описанной передовой технологии:

Не нужен проект для проведения работ.
Внешний вид не портится радиаторами отопления.
Работы проводятся в течение дня.

А электричество выходит дороже природного газа. И напомним, котлы охотно потребляют солярку, уголь и дрова. Стоимость не факт, что останется за потолочными инфракрасными обогревателями пленочного типа. С помощью калькулятора определили, что 6 кВт маловато для отопления помещения, потери больше полученной цифры. Хотя площадь специально занижена, а условия выбраны мягкими. Инфракрасные потолочные обогреватели заменят котлы или радиаторы центрального отопления исключительно в мягком климате, там выгодно применять оборудование.

Это если в доме нет горячей воды. А если имеется, электрический нагреватель все равно придется обвязывать, дополнять бойлером для аккумулирования энергии. В данном свете установка радиаторов, прокладка труб, траты на дополнительный рециркуляционный насос смотрятся не так страшно в сравнении с уже проделанной работой.

Отправка команд из смартфона

Этот вариант более удобен в применении, но на него нужно потратить больше финансов. Для того чтобы послать дистанционно команду, которая оповестит обустроенную систему, что пришло время готовиться к приезду владельцев недвижимости и включать отопление, нужно купить модуль GSM. Это устройство является обычным выключателем, который отвечает за соединение при звонке с телефона. В память агрегата можно ввести сразу несколько номеров, звонки с которых будут восприниматься как команды. Изделие обязательно устанавливают в общем щите и подключают через него высококачественные электрические радиаторы. Чтобы по приезду на дачу человека ждала теплая комната, нужно просто позвонить со смартфона или же послать SMS. Если пришлось задержаться или поезда была внезапно отменена, тогда достаточно сделать еще один звонок, чтобы отключить отопление.

Самостоятельный монтаж приобретенной розетки

Поддержание в доме плюсовой температуры в автоматическом режиме

С отоплением напрямую связано и водоснабжение. Если в зимнее время на дачу ездят редко, тогда особо мудрить с водопроводом все же не стоит. На несколько дней можно привести необходимый запас жидкости с собой, либо запасти ее во вместительных пластиковых емкостях еще с лета. Если же дачу посещают довольно часто, а воду используют не только для питья, но и для душа, а также канализации, то этот объект недвижимости эксплуатируется как загородный дом. В этом случае необходимы более умные системы, нежели классический дистанционный выключатель.

Если дом будет периодически подвергаться замораживанию-размораживанию, то это чревато ускоренной порчей отделки недвижимости, из-за чего владельцам придется тратить дополнительные средства на внеплановый ремонт.

Сборкой более сложных дистанционных систем нужно заниматься в том случае, если планируется не только качественное отопление комнат, но и электрический обогрев канализации и водопровода, а также постоянное поддержание плюсовой температуры. Аналогичными функциями оснащены дорогостоящие модели котлов, которые работают на газообразном или жидком топливе, укомплектованные термостатом.

Доступный GSM-прибор от отечественного производителя

Подробная инструкция по установке и подключению своими руками

Насладиться всеми вышеперечисленными преимуществами можно только правильно установив прибор. Работа проводится в 5 этапов и требует четкого соблюдения инструкции.

Подготовительный этап

Для начала необходимо с набором инструментов, чтобы во время монтажа не пришлось отвлекаться. Обязательно должны присутствовать:

Рулетка.
Пирометр.
Отвертка.
Шуроповерт.
Дрель (перфоратор).
Плоскогубцы.

Где и как установить ИК обогреватель?

На данной стадии определяются с местом крепления инфракрасного обогревателя. Его можно установить на стене, потолке, с уклоном.

ИК с мощностью до 800 Вт устанавливают в жилых помещениях. Если речь идет об общественных зданиях, то мощность начинается с 1,5 кВт.

Поверхность должна быть крепкой, чтобы выдержать груз в пределах 20-30 кг.

Нельзя устанавливать обогреватель рядом с пожароопасными предметами

Место расположения и высота от пола

ИК рекомендуют устанавливать рядом с поверхностями, которые поглощают тепло. Хорошо подойдут дерево, ковры, каменные поверхности. Отражающие поверхности стоит обойти стороной, так как при использовании прибора владелец получит минимальный эффект. электропроводка должна быть протянута по негорючему основанию.

От специфики помещений во многом зависит место обогревателя. Существует оптимальная схема для размещения ИК в жилых домах. Выглядит она следующим образом:

Измерить самое холодное место, которое требует обогрева, может пирометр. В случае с установкой сразу нескольких обогревателей, он требуется обязательно.
Высота от пола должна составлять 1,5 м в жилых помещениях. В случае, если человек проводит много времени под обогревателем, значение должно начинаться от 1,8 м.
Если установка высокотемпературного инфракрасного обогревателя проводится в общественных зданиях, офисах, то расстояние должно быть от 2 м.

Монтаж прибора

Монтаж можно реализовать самостоятельно, не затратив на это ни копейки. Сложность состоит лишь в том, что требуется определенные умение и навыки, а также знания процесса установки.

Во время проведения монтажа и подключения к электросети включать обогреватель запрещено.

Ход работы:

Определить высоту крепления от потолка и пола с помощью рулетки.
Закрутить болты или просверлить отверстие дрелью (перфоратором), если стена бетонная

Важно, чтобы расстояние между точками крепления было одинаковым.
Вставить в просверленные отверстия дюбеля.
Установить крепеж.
Закрепить устройство в фиксирующие отверстия.. Конструкции разных обогревателей могут несущественно отличаться, поэтому не стоит игнорировать рекомендации производителей

Конструкции разных обогревателей могут несущественно отличаться, поэтому не стоит игнорировать рекомендации производителей.

Подключение к электросети

Для экономии энергии и комфортной температуры инфракрасный й обогреватель монтирует вместе с термостатом. Устройство автоматически выключает ИК, когда помещение нагревается до указанной температуры. Как только воздух в помещение остывает, термостат включает ИК.

Подключение к сети вместе с терморегулятором проходит в 4 этапа:

Крепят к стене термостат на высоте 1,4 м от пола вблизи инфракрасного обогревателя.
Подбирают провод, устойчивый к большим нагрузкам. Его необходимо проложить внутри стен и потолка от ИК к терморегулятору.
Провод маскируют штукатуркой или специальными коробками.
Проводка нагревателя коммутируется параллельно главной линии.

При установке обогревателей сразу в нескольких комнатах, одного термостата будет недостаточно. На каждую комнату необходимо по одному устройству.

Схема подключения нескольких обогревателей через терморегулятор

Подключение заключается в доводке кабеля нескольких приборов до терморегулятора. Далее термостат присоединяется к распределительной коробке.

Лучшим вариантов считается создание отдельного автомата в распределительном щите. Это предотвратит риск перегрузки.

Высококачественный блок-модуль GSM

Это устройство стоит включить в схему электроприборов в том случае, если дом имеет большую площадь и много комнат. Такой блок-модуль отлично справляется с управлением всех конвекторов в доме через контактор, силовое реле, либо релейные платы расширения. В этом случае понадобиться профессиональный монтаж. Во внутреннем отсеке приспособления находится достаточно свободного места для установки SIM-карты. Лучше выбирать того оператора, который отличается уверенным распространением сигнала, также нужно не забыть положить на счет деньги.

Модуль укомплектован аккумулятором, который поддерживает автономную работу в течение 12 часов. В этом случае производители предусмотрели целый перечень команд для управления конвекторами, пользователь также может самостоятельно подключить дополнительные опции, чтобы повысить автономность изделия. С обычного мобильного телефона доступны следующие функции:

Поддержание оптимальной температуры обогревателей.
Одновременное подключение до 5 датчиков при помощи контактора.
Удаленная корректировка настроек терморегулирования во всем доме или отдельных комнатах.
Использование резервного аккумулятора.
Непрерывный контроль наличия в сети напряжения 220В.
Автоматическое отображение информации о температуре в доме.
Экстренное оповещение по SMS о выходе из строя инженерного оборудования.

Востребованная система на основе GSM

Дистанционные системы NOBO Energy Control

Пользоваться такими разработками специалистов довольно легко. Управление осуществляется через единый центр – устройства Orion 700. Вспомогательные элементы позволяют удаленно управлять абсолютно всеми электроприборами и конвекторами. Пользователь может дистанционно вести контроль над расходами электроэнергии. Специалисты позаботились о том, чтобы температурный режим поддерживался в точности до 1 °C. Включение и выключение радиаторов происходит по заданной программе, а универсальный встроенный таймер можно запрограммировать не только на день, но и на целую неделю. Благодаря этому итоговый расход электричества снижается на 30%, но без ущерба для комфорта проживания.

Инфракрасный обогреватель на потолок и стены: за и против

Чтобы определится, стоит ли останавливать свой выбор на инфракрасных обогревателях, определим все «за» и «против», которые представлены в таблице:

За	Против
Быстрый нагрев помещения.	При выключении температура в помещение быстро снижается.
Высокая пожаробезопасность.	Возможность пересушки твердых предметов.
Срок службы от 20 до 50 лет.	Неравномерное нагревание из-за направленного действия ИК.
Точное регулирование температуры.	Негативное влияние на человека при длительном интенсивном воздействии (пересушка кожи, обезвоживание организма).
Излучатели уничтожают вредные для человека вирусы.	Яркий свет, который сильно выделяется в темных помещениях.
Бесшумность в работе.	Сильное нагревание колбы и отражателя у высокотемпературных ИК (опасно для детей и животных, которые могут затронуть прибор).
Высокая экономичность.

Схема подключения

Для начала определимся, что подключение инфракрасного обогревателя к электрической сети происходит либо через розетку (чаще всего), либо напрямую через автомат, что в распределительном щитке.

Терморегулятор полагается встраивать между обогревателем и автоматом.

Мы рассмотрим две схемы подключения.

Стандартная

Перед тем как приступить к процессу, необходимо разобраться с мощностью контроллера. Так, обычный регулятор температуры может обслужить сразу несколько ИК-обогревателей. По сути, количество подключаемых отопительных приборов зависит от их мощности.

Один термостат обладает мощностью 3 кВт. Её вполне хватит для обслуживания 3-х обогревателей, которые чаще всего используют как в квартирах, так и в частных домах.

Большинство контроллеров оборудовано 4-мя клеммами: две на входе (фаза, ноль) и две на выходе.

Стандартная схема подключения инфракрасного обогревателя через термостат незамысловата. Для того чтобы её создать, потребуется протянуть от щитка до контроллера два провода, соединяющие ноль и фазу. Далее от терморегулятора проводят ещё два кабеля через выводные клеммы непосредственно до самого обогревателя. Таким образом, мы получаем поочередное подключение всех приборов от сети.

В том случае, если требуется подключить сразу два или три инфракрасных обогревателя, то первая часть процедуры остаётся без изменения. Термостат подключается аналогичным образом. А вот если предполагается устанавливать два отопительных прибора, от его выходных клемм уже следует пускать четыре провода, и шесть проводов, если обогревателей три. По два кабеля на каждый нагреватель. Мы получили параллельное подключение.

Можно по желанию прибегнуть к схеме с последовательным соединением. Тогда, вначале от термостата провода пойдут к первому обогревателю, а от него уже ко второму и так далее.

Есть ещё один вариант схемы с простым подключением инфракрасного обогревателя. Он заключается в следующем: провод фазы от автомата подключают к нагревательному элементу, а провод нуля – к терморегулятору. Но к данному способу стоит прибегать в крайнем случае, когда по-другому подключить термостат не представляется возможности, поскольку он ненадёжен.

С помощью магнитного пускателя

Этой схемой лучше воспользоваться тогда, когда требуется подключить сразу несколько инфракрасных отопительных приборов, либо одну промышленную модель.

Данный способ предполагает установку дополнительного устройства – магнитного пускателя. Он представляет собой коммутационный аппарат из рода электромагнитных контакторов. С его помощью можно коммутировать мощные нагрузки, вызванные переменным или постоянным током.

Предназначение магнитного пускателя заключается в частом включении и отключении силовых электрических цепей.

Схем подключения, где задействован этот коммутационный аппарат много, но мы рассмотрим только одну. Первая часть процесса остаётся без изменения, автомат и терморегулятор соединяются способом, рассмотренным выше. Однако от выходных клемм термостата два кабеля проводят не к ИК-обогревателю, а к магнитному пускателю, от которого они идут к отопительному прибору.

Подключаем инфракрасный обогреватель через терморегулятор
