Поделки из фотоаппарата и для фотоаппарата

1 место — отечественный микроскоп для пайки

Среди истинно отечественных микроскопов хорошо известен ЛОМО и делают они прикладные микроскопы под маркой МСП. Самые подходящие для пайки из новых микроскопов — это МСП-1 вариант 23 или . Правда ценник у них недетский.

Вынужден сказать, что Альтами, Биомед, Микромед, Levenhuk — все это отечественные продавцы китайских микроскопов. На качество исполнения многие жалуются. Для профессионального применения их не рассматриваем. Правда попадаются терпимые экземпляры. Это зависит от условий транспортировки и хранения. Дело в том, что оптика у них юстирована с помощью силиконового клея с соответствующей надежностью.

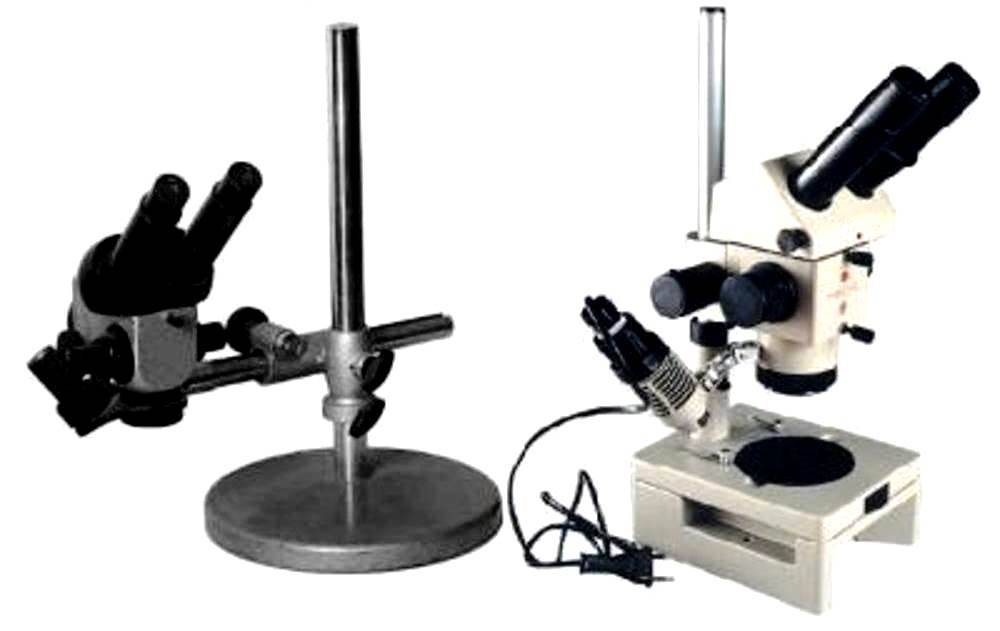

Из старых запасов или б/у истинно советские можно взять на Авито:

  • БМ-51-2 8,75х 140 мм — 5 тыс. руб. поиграться;
  • МБС-1 (МБС-2) 3х-100х 65 мм — до 20 тыс. руб.;
  • МБС-9 3х-100х 65 мм — до 20 тыс. руб.;
  • ОГМЭ-П3 3х-100х 65/190мм — до 20 тыс. руб. (у меня такой на работе, нравится);
  • МБС-10 3х-100х 95 мм — до 30 тыс. руб.;
  • БМИ-1Ц 45х 200 мм — более 200 тыс. руб. — измерительный.

Как проверить б/у микроскоп при покупке

Перед покупкой б/у микроскоп для пайки проверяется просто (частично взято у этого спеца):

  • осмотрите корпус микроскопа на наличие царапин и следов удара. Если есть следы удара, то оптика может быть сбита.
  • проверьте люфт ручек позиционирования — его не должно быть.
  • наметьте маленькую точку на листе бумаги карандашом или ручкой и проверьте, не двоится ли точка на разных кратностях.
  • при повороте ручек настройки микроскопа послушайте наличие хруста или проскальзываний. Если они есть, то пластиковые шестерни могут быть лопнувшими, а отдельно они не продаются.
  • осмотрите окуляры на предмет наличия просветления. Часто от неправильного ухода его царапают или стирают.
  • покрутите окуляры вокруг своей оси на белом фоне. Если артефакты изображения тоже крутятся, то дело в грязи на окулярах — это пол беды.
  • если видны серые пятна, блеклое изображение или точки, то возможно загрязнена призма или вспомогательная оптика. Иногда на ней обнаруживаются белесый налет, пыль и даже грибок.
  • самое сложное в диагностике микроскопа для пайки — определить слабое несведение по вертикали. Если глазам трудно за пару минут адаптироваться к изображению, то лучше такой микроскоп для пайки не брать — у него сильное несведение. Если при пайке под микроскопом глаза устают в течение 30-60 минут и начинает болеть голова, то это слабое несведение. Слабое расхождение объектов по высоте трудно определить при покупке.

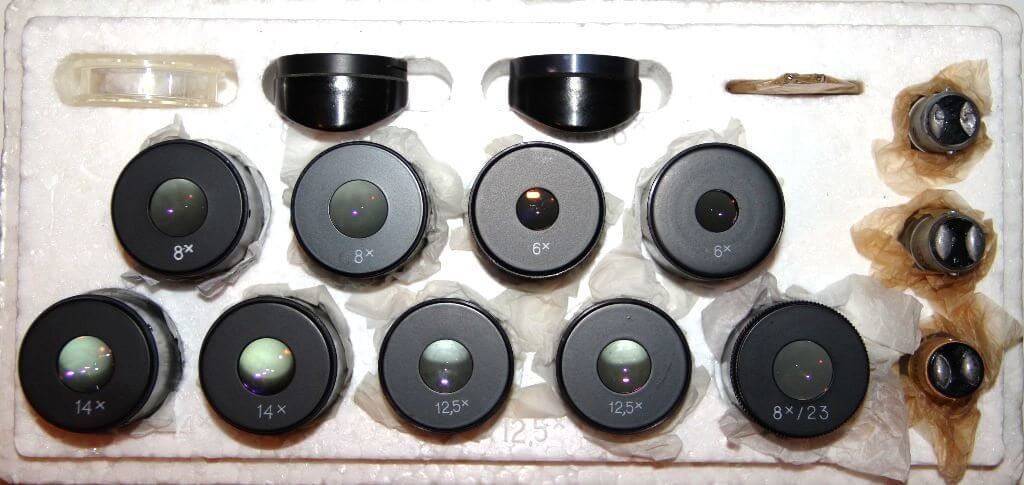

  • осмотрите ЗИП, при наличии.

Проверяем наш самодельный микроскоп

Теперь у нас есть готовый микроскоп. Посмотрим, как с этим работать. Прежде всего мы должны сбалансировать платформу телефона. Для этого, повернув четыре винта, вы можете изменить высоту держателя телефона. Держите высоту примерно на 2-3 мм. Хорошо, теперь вы должны поместить камеру вашего телефона идеально выровненной с объективом на платформе телефона. Это можно сделать, включив приложение камеры и выровняв его до получения идеального изображения.

После этого нам нужен образец для наблюдения. Как вы можете видеть на изображении, я поместил 2 луковичные ткани. Поскольку у нас достаточно места, можно разместить более одного образца. Затем включите вспышку. Теперь вы можете сдвинуть платформу телефона на стекло, пока изображение с камеры не покажет сфокусированное изображение ткани. Фокусировка может быть выполнена с помощью двух винтов, которые наиболее близко расположены к камере.

Фоновый проектор из старой фотокамеры

Если у вас есть старая пленочная камера, и вы не используете ее, так как цифровая техника удобнее, думаю, вы достанете ее из дальнего угла и сдуете пыль, как только дочитаете эту статью.

В этом уроке фотограф Ричард Хилл будет объяснять, как сделать из вашей старой камеры и вспышки фоновый проектор.

Сделать его очень легко. Вот весь процесс по шагам:

1. Берем старую пленочную камеру. У меня завалялся старый Canon T70, который был в нерабочем состоянии, поэтому я решил использовать его. В идеале, желательно иметь еще и светосильный объектив к ней, чтобы использовать мощность вспышки более рационально. Объектив меньшей светосилой будет ограничивать световой поток. Я использовал 50-мм объектив, но ищу объектив с меньшим фокусным расстоянием, чтобы получить более широкую проекцию.

2. Снимите заднюю стенку камеры. Она вам не понадобится. Вы можете аккуратно снять ее, если это возможно. Если нет, то используйте инструмент, например, кусачки и пассатижи.

3. Удалите зеркало и шторки затвора. Это лучше делать со снятым объективом, чтобы иметь возможность добраться к механизму с обеих сторон. Я поступил варварским способом, просто вырвав зеркало и шторки плоскогубцами.

4. Теперь у вас в руках корпус камеры без задней крышки с отверстием в середине.

5. Прикрутив объектив, вы можете посмотреть через него и увидеть перевернутый мир.

6. Следующим шагом является создание слайда. В первый раз я использовал кусок кальки, на котором нарисовал сетку мягким черным карандашом.

Помните, что ваш рисунок будет очень сильно увеличен, поэтому проявятся малейшие погрешности. В идеале лучше напечатать слайды на прозрачной пленке. Создайте в фотошопе файл с рисунком, который хотите нанести на слайд. Стандартный размер кадра пленки 36х24 мм, но я создал 34х22, чтобы избежать проблем на краях.

7. После того, как вы напечатаете слайды, нужно прикрепить их на камеру. Это можно сделать с помощью клейкой ленты, оставив для этого немного места, когда вырезаете слайд.

8. Наконец, завершающим шагом является присоединение вспышки ко всей этой конструкции. Это достаточно просто сделать с помощью резиновых шнуров.

9. Вы также можете смонтировать проектор из камеры на стойку, с помощью резьбы под штативную головку в нижней части камеры. Для того, чтобы иметь возможность регулировать наклон, я использовал адаптер для зонтика Manfrotto 026.

10. Откройте диафрагму максимально широко , направьте камеру на стену и подключите приемник синхронизатора к вспышке.

Замечание о фокусировке. Я использовал небольшую расфокусированность, но вы, возможно, захотите сделать проекцию четкой и резкой. Это можно сделать путем проб и ошибок или измерить расстояние от камеры до стены и установить его на фокусировочном кольце объектива.

Вы заметите, что ваш пробный снимок даст очень жесткий свет. Очень четкие линии и, в зависимости от освещенности в комнате, очень четкую границу между освещенной и неосвещенной областью. Чтобы смягчить проекцию, я добавил вспышку с зонтиком непосредственно позади проектора. Но следите за тем, чтобы мощность заполняющего света от зонтика не превышала мощность проектора, иначе вы просто не увидите проекцию.

Об авторе

Ричард Хилл — фотограф из Milton Keynes. Он снимает в разных жанрах портреты от фэшн и бьюти до простых портретов и спорта. Вы можете увидеть его работы здесь

Цифровой микроскоп своими руками

Выбирать сам оптический прибор долго не пришлось, выбор пал на микроскоп Альтами 104, это отечественный микроскоп, моя модель с 2000 кратным увеличением (больше оптика не дает, что бы там не писали — это цифровая туфта). Цена его очень даже невысокая, мне он обошелся 12800 рублей (май 2015).

Не знаю как импортные аналоги, по сравнению с ним, но я доволен как слон =) Сомневаюсь, что можно сделать прибор сколько-нибудь лучше за эти деньги. Заказывал у производителя, поскольку так и быстрее и дешевле и наверняка надежней: https://www.altami.ru.

Микроскоп Альтами 104

Для тех кто тоже не нашел как отрегулировать световое поле микроскопа, подсказываю: снимите окуляр (если поспешили его нацепить), диафрагму на минимум и выставьте конденсатор регулировочными болтами так, чтобы пятно было по центру, затем больше эти винты не трогайте.

Пятно по которому регулировать

Разумеется смотреть в микроскоп (тем более в монокулярный) тяжело и хочется все выводить прямо на монитор. Однако камера для микроскопа сопоставима с ценой самого микроскопа. И я решил ее пока не брать, а попробовать сделать самому. О чем я сейчас и поведаю во всех деталях =)

Кроме микроскопа вам понадобится веб-камера, желательно с хорошей матрицей, я использовал Logitech C270 (в свое время по 700 р. брал несколько штук, специальная камера для микроскопа с аналогичным разрешением стоит 9000 р.). Очень удобна тем, что фокус этой камеры регулируется механически, хотя наверняка и в других это тоже возможно — просто не разбирал, не знаю.

Веб-камера Logitech C270

Еще вам понадобится отвертка, пробка от пластиковой бутылки, пара мелких шурупов (миллиметров пять длиной), а так же желательно иметь под рукой клеевой пистолет (Glue Gun), пару стяжек и бур на подобие, как у зубных врачей =) Итак приступим!

Первым делом, нужно уменьшить вес камеры, поэтому нужно снять крепежную часть камеры. Выдергиваем торцевые декоративные заглушки с поворотного механизма и выкручиваем шуруп, затем выдавливаем вал и камера становится словно пушинка.

Разбор крепежного механизма

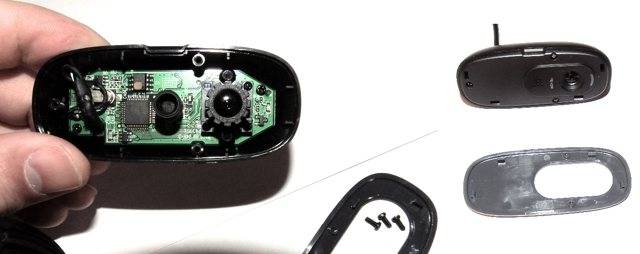

Далее необходимо снять переднюю панель камеры, чтобы добраться до настройки фокуса. Для этого надо сдернуть декоративную панельку, а затем выкрутить пару винтиков и снять основную пластиковую панель, за которой находится нехитрая начинка.

Вскрытие камеры

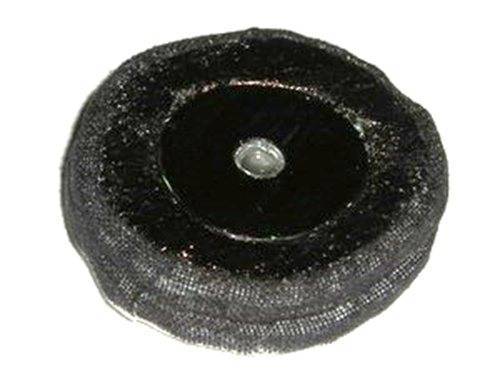

Теперь нам нужна насадка на окуляр, и ее роль нам сыграет обычная пробка от пластиковой бутылки! Она идеально подходит по диаметру и внутри у нее есть упор, чтобы вплотную к оптике не прижиматься — лучше не придумаешь, нужно лишь срезать резьбу и просверлить дырку радиусом 3 плюс минус миллиметра.

Я для этого использовал дрель с гибкой подводкой, в качестве насадки использовал маленький бур. Если у вас в хозяйстве этого нет, возьмите обычный нож и аккуратно срежьте резьбу, а отверстие сделайте обычным сверлом, ну или еще как проковыряйте.

Микроскоп своими руками: мастер-класс по изготовлению электронного устройства

Микроскоп нужен не только для изучения окружающего мира и предметов, хотя это так интересно! Иногда это просто необходимая вещь, которая облегчит ремонт аппаратуры, поможет сделать аккуратные спайки, не ошибиться с креплением миниатюрных деталей и их точным местом. Но необязательно приобретать дорогостоящий агрегат. Есть прекрасные альтернативы. Из чего можно сделать микроскоп в домашних условиях?

Микроскоп из фотоаппарата

Один из самых простых и доступных способов, но при наличии всего необходимого. Понадобится фотоаппарат с объективом 400 мм, 17 мм. Ничего разбирать и вынимать не нужно, камера останется рабочей.

Делаем микроскоп из фотоаппарата своими руками:

  • Соединяем объектив 400 мм и 17 мм.
  • Подносим к линзе фонарик, включаем.
  • На стекло наносим препарат, вещество или другой микропредмет изучения.

Фокусируем, фотографируем исследуемый предмет в увеличенном состоянии. Фото с такого самодельного микроскопа получается достаточно четким, прибор может увеличить волос или шерсть, чешуйку лука. Больше подходит для развлечения.

Микроскоп из мобильного телефона

Второй упрощенный способ изготовления альтернативного микроскопа. Нужен любой телефон с камерой, лучше без автоматического фокуса. Дополнительно понадобится линза от маленькой лазерной указки. Она обычно небольшая, редко превышает 6 мм

Важно не поцарапать

Фиксируем изъятую линзу на глазке фотокамеры выпуклой стороной наружу. Прижимаем пинцетом, расправляем, можно по краям сделать оправу из кусочка фольги. Она удержит маленькое стеклышко. Наводим камеру с линзой на предмет, смотрим на экран телефона. Можно просто наблюдать или сделать электронный снимок.

Популярные статьи Детская поделка из глины «Поросенок»

Если на данный момент нет под рукой лазерной указки, то таким же способом можно использовать прицел от детской игрушки с лазерным лучом, нужно само стеклышко.

Микроскоп из веб-камеры

Подробная инструкция изготовления USB-микроскопа из веб-камеры. Можно использовать самую простую и старую модель, но это будет влиять на качество изображения.

Дополнительно нужна оптика из прицела от детского оружия или другой подобной игрушки, трубка для втулки и другие подручные мелочи. Для подсветки будут использоваться LED-светодиоды, вынутые из старой матрицы ноутбука.

Делаем микроскоп из веб-камеры своими руками:

  • Подготовка. Разбираем камеру, оставляем пиксельную матрицу. Оптику снимаем. Вместо нее на этом месте фиксируем бронзовую втулку. Она должна совпадать по размеру с новой оптикой, можно выточить из трубки на токарном станке.
  • Новую оптику от прицела нужно закрепить в изготовленной втулке. Для этого просверливаем два отверстия примерно по 1,5мм, сразу же делаем на них резьбу.
  • Втыкаем болтики, которые должны пойти по резьбе и совпасть размером. Благодаря вкручиванию можно будет регулировать расстояние фокуса. Для удобства на болтики можно надеть бусинки или шарики.
  • Подсветка. Используем стеклотекстолит. Лучше брать двухсторонний. Делаем кольцо подходящего размера.
  • Для светодиодов и резисторов нужно вырезать небольшие дорожки. Спаиваем.
  • Устанавливаем подсветку. Для фиксации нужна гайка с резьбой, размер равен внутренней стороне изготовленного кольца. Припаять.
  • Обеспечиваем питание. Для этого из провода, который будет соединять бывшую камеру и компьютер, выводим два провода +5V и -5V. После чего оптическую часть можно считать готовой.

Можно поступить более простым способом и изготовить автономную подсветку из газовой зажигалки с фонариком. Но, когда это все работает от разных источников, получается загроможденная конструкция.

Для усовершенствования домашнего микроскопа можно соорудить подвижной механизм. Для него отлично подойдет старый флопповод. Это когда-то используемое устройство для дискет. Его нужно разобрать, вынуть устройство, которое двигало считывающую головку.

По желанию делаем специальный рабочий столик из пластика, оргстекла или другого подручного материала. Нелишним будет штатив с креплением, который облегчит использование самодельного прибора. Здесь можно включить фантазию.

Встречаются и другие инструкции, схемы, как сделать микроскоп. Но чаще всего в основе вышеперечисленные способы. Они могут лишь незначительно отличаться, в зависимости от наличия или отсутствия ключевых деталей. Но, голь на выдумки хитра, всегда можно придумать что-то свое и блеснуть оригинальностью.

Популярные статьи Варианты поздравлений с 8 Марта

«ФЭД»

Один из первых фотоаппаратов-дальномеров малого формата и первый, выпущенный под названием «ФЭД». Поэтому часто встречается под названием «ФЭД-1», хотя официально индекс ему присвоен не был.

Производство было развернуто в Харькове, продолжалось в 1934-1955 годах, за это время было выпущено около десяти тысяч экземпляров. Затем от него отказались в пользу модели «ФЭД-2».

Фотоаппарат достаточно компактный, в металлическом корпусе, но весит всего 420 г. По сути, это «копия» немецкой Leica II. Пленку нужно было заряжать, снимая нижнюю крышку.

Было два очень мелких окна визирования – отдельно для дальномера и видоискателя. Автоматический спуск отсутствовал.

Оснащались фотоаппараты сначала «родными» объективами «ФЭД», после войны их заменили на «Индустар-10». Имелось гнездо для штатива, почему-то сильно смещенное вправо.

Сейчас на том же аукционе его можно купить за 15 000-165 000 рублей.

Штатив для телефона из картона

Есть фабричные картонные держатели-штативы для телефонов. Почему бы не использовать саму идею и не вырезать и склеить собственными руками аналог того, что показано на фото ниже?

Как сделать самостоятельно штатив для телефона — тема бесконечная, решений много, используйте вашу смекалку, золотые ручки и все у вас получится

Больше внимание обратите на сами съемки

  • Обязательно проверяйте надежность крепления во избежание падений и поломки телефона.
  • Обзаведитесь держателем для телефона – простым устройством, которое в дополнение к рукотворным конструкциям будет очень кстати. Стоит не дорого, облегчает работу.
  • Снимайте много, с разных ракурсов, чтобы при монтаже не было нехватки в видео и фотоматериале.

Здравствуйте,Сегодня, своими руками – телескопический штатив из полипропиленовых труб. На изготовление этого штатива меня подвигла публикация статьи на сайте «У Самоделкина » «Штатив для телефона из полипропиленовых труб».

Идея в статье была хорошая, но исполнение не совсем меня устроило, поэтому решил изготовить более совершенный вариант такого изделия, а именно телескопический его вариант, который идеально подходит для полевых условий.

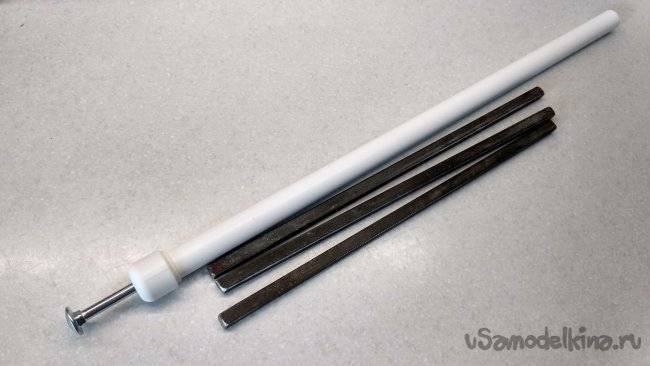

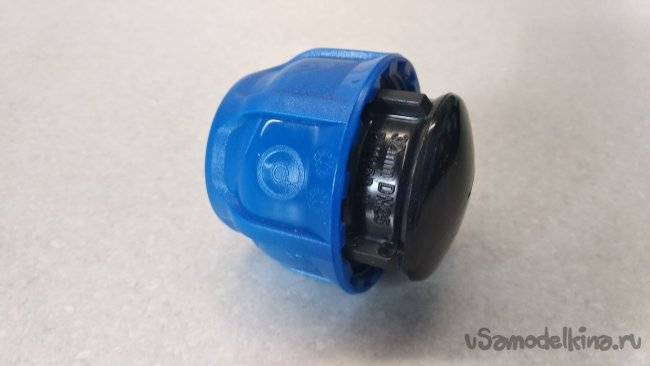

Материал и комплектующие для изготовления штатива:

Внимание!
Трубы, при кажущейся стандартизации разные, поэтому выбирая, следует проверить их на совместимость (внутренний и наружный диаметры должны быть как можно ближе, но при этом свободно входить друг в друга). Труба 32 «горячая» (полипропилен PN20) – 2 м

Труба 32 «горячая» (полипропилен PN20) – 2 м.

Внимание!

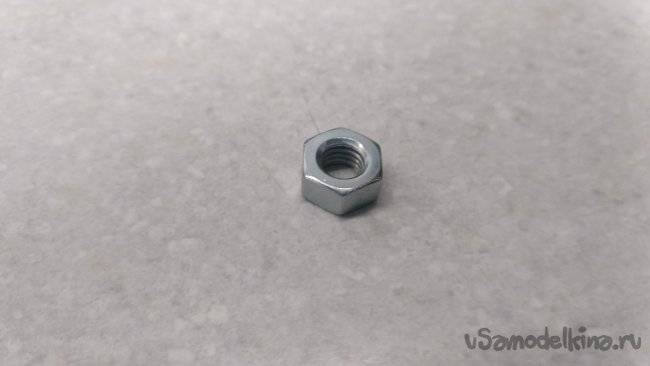

Винт мебельный М8 × 70 (60) мм. – 3 шт.

Изготовление:

Из двухметровых труб ПП 32 и ПП 20 нарезать заготовки длиной равными 500 мм., три ПП 32 и три ПП 20 из которых, нужны будут для изготовления телескопических «ног» штатива, а оставшиеся две, по одной из ПП 32 и ПП 20 по 500 мм., для центральной телескопической штанги.

сварочного аппарата

На глубину, до просверленных отверстий, с противоположных сторон труб, разметить и сделать по два пропила.

Внимание!

Внимание!

Получается немного тяжелее, но в конечном итоге вся конструкция будет более жёсткой и устойчивой.

Всё это нужно чтобы готовая деталь свободно могла скользить по центральной телескопической штанге.

Важно!

Собрать приготовленные детали вместе.

Сделав штатив для фотоаппарата своими руками, вы сможете создать уникальный аксессуар для вашей камеры.

С его помощью картинка получившихся роликов будет хорошо стабилизирована и вам не придется тратить большую сумму, ведь изделие можно создать из подручных материалов.

В процессе создания снимков или начинающие фотографы часто сталкиваются с проблемой размытого кадра.

Стабилизация изображения зависит не от места сьемки, а от хорошего штатива, который будет надежно удерживать камеру, не позволяя ей двигаться.

Оптимальный вариант для создания качественных фотографий и видео – это использование штатива. Подставки для камеры могут быть нескольких видов:

  • Триподы – наиболее устойчивые конструкции с тремя опорами, которые устанавливаются на пол или стол;
  • Моноподы – стандартные подставки с магнитным или обычным основанием;
  • Мультиподы;
  • Подставка-пояс. Чаще используется для видеосъёмки;
  • Веревочные штативы и другие подвесные конструкции.

Сложные штативы DIY: дешевые штативы для домашней съемки

Штатив из лыжных палок или как сделать высокий штатив для телефона или фотоаппарата

Вам потребуются, кроме лажных палочек, трубка большего, чем у палочек, диаметра, два круглых или квадратных оснований: одно для крепления ног и основной трубки, второе (поменьше) для крепления камеры.

Схема сборки треноги такая:

В качестве ножек штатива используют лыжные палочки. Обрезают их до длины примерно 70-90 см. С помощью болтов крепят к основанию, в котором есть отверстие для основной трубы (ее можно и закрепить, но тогда невозможно будет менять высоту штатива).

Для крепежа можно использовать металлические уголки, которые продают в магазинах стройматериалов, а можно вырезать аналогичные из алюминиевых консервных банок. Либо разрезать верхнюю часть палочки так, чтобы образовались «лепестки» для крепления болтами. Выбор крепежа зависит от бюджета и умений Мастера.

Если ножки прикручиваются «намертво», то прикрутить их следует под равными углами. Для тех, у кого «золотые» и голова, приемлем вариант с шарнирным креплением, чтобы ножки могли свободно складываться.

На основании, которое присоединяется к основной трубке в верхней части, вкручен болт для крепления камеры.

Вот, собственно говоря, вся суть конструкции.

Вместо лыжных палочек можно использовать любые другие. Главное, чтобы они были достаточно жесткими, чтобы не гнуться и не ломаться. А также легкими, чтобы штатив не стал штангой для легкоатлетов.

Подробно описывать не буду, лучше посмотрите видео. Нашла для вас более понятное, хотя и без слов.

Микроскоп из фотоаппарата

В первую очередь, чтобы изготовить микроскоп из фотоаппарата, нужно найти подходящую линзу. Самый лучший вариант – это линза из старого CD-ROM привода.

Чтобы прикрепить линзу к объективу фотоаппарата, необходимо изготовить оправку. Делается она из пенопласта, после чего красится в черный цвет для лучшего светопоглощения.

На этом изготовление микроскопа можно считать оконченным. Но для его применения потребуется изготовить простейший штатив.

  1. Для создания штатива потребуется: пластиковая трубка; небольшой кусок пластика (можно использовать крышку из-под кейса для дисков); 2 шприца объемом 5 мл и 2 мл; крепежная скоба.
  2. В трубке просверлите 2 отверстия. Одно для крепления фотокамеры, а второе – для крепежной скобы.
  3. Соедините оба шприца трубочкой от капельницы, предварительно заправив шприц объемом 5 мл водой.
  4. Приклейте к верхней части поршня шприца (5 мл) квадрат из пластика.
  5. Прикрепите шприц (5 мл) с площадкой к трубке с помощью скотча.
  6. Закрепите на трубке фотоаппарат.
  7. Прикрепите микроскоп к столу, положите на пластиковый столик элемент, который вы хотите рассмотреть.
  8. Далее, включите фотоаппарат и с помощью нижнего шприца (2 мл) наведите фокусировку линзы на требуемом предмете: при нажатии на поршень столик будет подниматься, а при вытягивании поршня – опускаться.

На примерах ниже показаны фото, сделанные таким микроскопом:

ЖК-матрица Nokia E51;

ЖК-матрица HP iPAQ hx2190;

человеческий волос;

клетки репчатого лука.

Таким образом, практически без вложения средств вы получаете простой микроскоп. Единственный его недостаток – это плохое качество съемки непрозрачных объектов, так как требуется внешняя подсветка. Приведенная выше фотография волоса была сделана с подсветкой фонариком.

Доработка деталей

Электронный микроскоп можно начать собирать лишь после тщательной проверки и доработки всех подобранных ранее деталей. При этом должны учитываться следующие важные моменты:

  • для крепления оптики в основании бронзовой втулки необходимо просверлить два отверстия диаметром приблизительно 1,5 миллиметра, а затем нарезать в них резьбу под винт М2;
  • затем в готовые отверстия вворачиваются соответствующие установочному диаметру болтики, после чего на их торцы наклеивают небольшие бусинки (с их помощью управлять положением оптической линзы микроскопа будет намного легче);
  • затем нужно будет организовать подсветку обзорного поля пайки, для чего берутся приготовленные ранее светодиоды от старой матрицы.

Регулировка положения линзы позволит при работе с микроскопом произвольно изменять (уменьшать или увеличивать) фокусное расстояние системы, улучшая условия пайки.

Для питания системы освещения от USB кабеля, которым веб-камера подключается к компьютеру, отводятся два провода. Один – красного цвета, идущий на контакт «+5 Вольт», а другой – чёрной расцветки (он подсоединяется к клемме «-5 Вольт»).

Перед сборкой микроскопа для пайки нужно будет изготовить основание подходящего размера. Оно пригодится для распайки светодиодов. Для этого подойдёт кусочек фольгированного стеклотекстолита, вырезанный по форме кольца с площадками для пайки LED-светодиодов.

Штатив для фотоаппарата

Случаются моменты, когда при видео или фотосъемке возникает необходимость зафиксировать камеру, чтобы исключить колебания и тряску. Но не всегда под рукой есть штатив, да и многие фотолюбители не покупают его по причине очень редкого использования.

Из пластиковой бутылки

Это элементарный вариант изготовления штатива для фотокамеры. Вам потребуется пластиковая бутылка, болт, гайка и 2 шайбы.

Просверлите или прожгите в крышке отверстие под болт. Далее, оденьте на болт шайбу, вставьте его в проделанное отверстие, оденьте еще одну шайбу и закрутите гайку.

Для устойчивости всей конструкции наберите в бутылку воды (можно насыпать песок), вкрутите болт в фотоаппарат и прикрутите крышку с закрепленным устройством к бутылке.

У вас получится примитивный штатив, сделанный за 10 мин. Недостаток такого приспособления в том, что фотоаппарат можно поворачивать только в горизонтальной плоскости, поднять или опустить камеру не получится.

Более “продвинутый” штатив из пластиковой бутылки делается следующим способом.

  1. Подготовьте пластиковую бутылку, клеевой пистолет, гвоздь, деревянный брусок и болт с дюймовой резьбой.
  2. В горлышке бутылки необходимо сделать пропил, например, болгаркой. Также пазы можно прожечь раскаленным гвоздем, как показано на следующем фото.
  3. Далее, зажмите гвоздь в тиски и согните его в форме буквы “П”.
  4. Изготовьте небольшой деревянный брусок и просверлите в его центре сквозное отверстие размером чуть большим, чем диаметр болта.
  5. С другой стороны бруска просверлите 2 несквозных отверстия, чтобы вставить в них согнутый гвоздь.
  6. Добавьте в боковые отверстия немного клея и вставьте в них П-образную деталь.

  7. Когда клей застынет, в центральное отверстие вставьте болт и прикрепите брусок к камере.
  8. Далее, вставьте П-образную деталь в вырезанные пазы на горлышке бутылки и закрутите пробку.

  9. Если закрутить пробку сильнее, то фотокамера будет удерживаться под любым углом.

Совет! Для более массивных фотоаппаратов можно использовать верхнюю часть пластиковой бутылки объемом 5 литров.

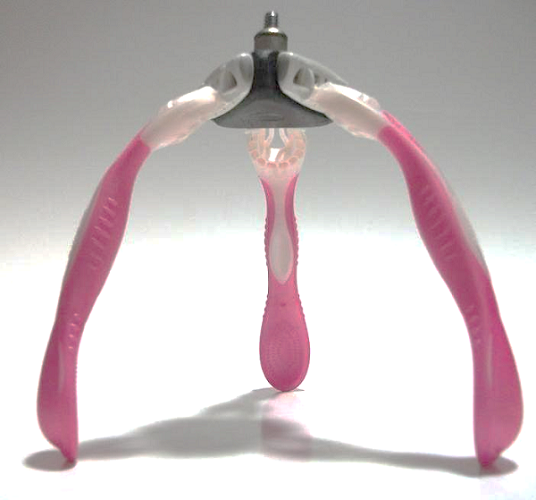

Штатив из бритвенных станков

Для изготовления этого простого штатива своими руками понадобятся 3 одинаковых бритвенных станка (можно с плавающими головками), деревянный брусок и болт с подходящей по размеру резьбой. Сначала нужно изготовить небольшой треугольник из дерева или толстой фанеры, после чего просверлить по его центру отверстие и вставить в него болт, как показано на фото ниже.

Далее, к этому треугольнику необходимо приклеить станки, применяя клеевой пистолет. Если его нет, то бритвы можно прикрутить маленькими шурупами.

Когда штатив будет готов, установите на него фотокамеру.

Из алюминиевых трубок

Штатив для фотоаппарата своими руками можно изготовить из небольшого куска доски, металлических прутьев или трубок из алюминия. Длина трубок может быть произвольной, в зависимости от того, какой высоты вам требуется штатив.

Изготавливается он следующим способом.

  1. Начертите на доске две окружности, разбейте их на 3 части и сделайте разметку, аналогичную показанной на следующем рисунке.
  2. Приложите узкую дощечку к разметке и нарисуйте напротив нее прямоугольник размером чуть шире последней. Отмеряйте вниз несколько сантиметров (зависит от общих размеров штатива) и проведите еще одну линию. Это будет длина детали.
  3. Вырежьте все детали и отшлифуйте их. Далее просверлите боковые отверстия в узких дощечках и в выступающих частях основания, после чего соедините все элементы болтами, как показано на следующем фото.
  4. Обрежьте алюминиевые трубки до одинаковой длины. На их концы можно одеть резиновые наконечники из резинового шланга или термоусадочной трубки.
  5. Просверлите в трубках отверстия и прикрутите их к подвижным деревянным деталям основания.
  6. Далее, следует из алюминиевой пластины (3 х 6 см), вырезать полоску и согнуть ее в форме буквы “U”. Просверлите одно отверстие по центру пластины и 2 отверстия по ее краям, после чего вставьте в них ранее подготовленные болты.

  7. В центре деревянного основания просверлите отверстие и закрепите ранее изготовленный элемент штатива.

Что нужно иметь для самодельного микроскопа из веб камеры?

Помимо рабочей веб-камеры, которую в процессе изготовления самодельного микроскопа придется всё-таки немного переделать, потребуется кое-какой инструмент и приспособления.

В первую очередь нужно обзавестись:

  1. Клеевым пистолетом;
  2. Кусками чистого картона;
  3. Светодиодным фонариком небольшого размера;
  4. Длинным болтом с гайкой.

Из инструмента понадобятся:

  1. Острый нож;
  2. Клей (лучше использовать суперклей);
  3. Термоклей;
  4. Ножницы;
  5. Простой карандаш и линейка для осуществления различных замеров.

Итак, рассмотрим процесс изготовления самодельного микроскопа из обычной веб-камеры своими руками.

Устройство телескопа

Для начала — немного теории. Телескоп, как на фото, состоит из двух оптических узлов — объектива и окуляра. Объектив собирает свет от объектов, от его диаметра напрямую зависит максимальное увеличение телескопа и то, насколько слабые объекты можно будет наблюдать. Окуляр увеличивает изображение, формируемое объективом, за ним в оптической схеме следует глаз человека.

Существует несколько типов оптических телескопов, два из наиболее распространенных — рефрактор и рефлектор. Объектив рефлектора представлен зеркалом, а рефрактора — системой линз. В домашних условиях изготовление зеркала для рефлектора — достаточно трудоемкий и точный процесс, который под силу не каждому. В отличие от рефлектора, недорогие линзы для рефрактора нетрудно приобрести в магазине оптики.

Увеличение телескопа равно отношению Fоб/Fок (Fоб — фокусное расстояние объектива, Fок — окуляра). Наш телескоп будет иметь мксимальное увеличение порядка 50х.

Для изготовления объектива необходимо приобрести заготовку линзы для очков с силой 1 диоптрия, что соответствует фокусному расстоянию 1 м. Такие заготовки обычно имеют диаметр около 70 мм. К сожалению, очковые линзы изготавливаемые в виде менисков, слабо подходят под такое применение, но можно остановиться и на них. Если у вас имеется длиннофокусная двояковыпуклая линза, рекомендуется использовать именно ее.

Окуляром может послужить обычное увеличительное стекло (лупа) небольшого диаметра порядка 30 мм. Хорошим вариантом может быть также окуляр от микроскопа.

В качестве корпуса можно использовать две трубы из плотной бумаги, одна короткая — порядка 20 см (окулярный узел), вторая около 1 м (основная часть трубы). Короткая труба вставляется в длинную. Корпус можно изготовить либо из широкого листа ватмана, либо из рулона обоев, свернутого в трубу в несколько слоев и проклеенного клеем ПВА. Количество слоев подбирается вручную, пока труба не станет достаточно жесткой. Внутренний диаметр основной трубы должен быть равен диаметру очковой линзы.

Объектив (очковая линза) крепится в первой трубе выпуклой стороной наружу с помощью оправы — колец диаметром, равным диаметру линзы и толщиной около 10 мм. Сразу за линзой устанавливается диск — диафрагма с отверстием по центру диаметром 25 — 30 мм — это необходимо с целью уменьшения значительных искажений изображения, получаемых за счет одиночной линзы. Это скажется на уменьшении количества света, собираемого объективом. Объектив устанавливается ближе к краю основной трубы.

Окуляр устанавливается в окулярном узле ближе к его краю. Для этого вам придется изготовить из картона крепление для окуляра. Оно будет состоять из цилиндра равного по диаметру окуляру. Этот цилиндр будет крепиться к внутренней стороне трубы двумя дисками диаметром равным внутреннему диаметру окулярного узла с отверстием равным по диаметру окуляру.

Фокусировка будет производиться изменением расстояния между объективом и окуляром, за счет движения окулярного узла в основной трубе, а фиксация будет происходить за счет трения. Фокусировку удобно выполнять на ярких и больших объектах, таких как Луна, яркие звезды, близлежащие здания.

При построении телескопа необходимо учитывать, что объектив и окуляр должны быть параллельны друг другу, а их центры должны находиться строго на одной линии.

Можно также поэкспериментировать с диаметром отверстия диафрагмы и найти оптимальный. Если использовать линзу с оптической силой 0.6 диоптрии (фокусное расстояние равно 1/0.6, а это около 1.7 м) — это позволит увеличить отверстие диафрагмы и повысить увеличение, однако увеличит длину трубы до 1.7 м.

Стоит всегда помнить, что в телескоп и любой другой оптический прибор нельзя смотреть на солнце. Это моментально повредит ваше зрение.

Итак, вы познакомились с принципом построения простого телескопа и можете теперь сделать его своими руками. Существуют другие варианты телескопа из очковых линз или телеобъективов. Любые детали изготовления, а также другую интересующую вас информацию вы можете найти на сайтах и форумах по астрономии и телескопостроению. Это очень широкая область, ею занимаются как совсем новички, так и профессиональные астрономы.

И помните, стоит лишь окунуться в неизвестный вам ранее мир астрономии — и при вашем желании он покажет вам множество сокровищ звездного неба, научит технике наблюдений, фотографирования совершенно разнообразных объектов и многому другому, о чем вы даже не догадывались.

Ясного неба вам!

Что говорит закон о скрытом видеонаблюдении

Скрытое видеонаблюдение – это абсолютно законное действие, если оно не нарушает чужих прав. Самое частое обвинение, что предъявляется в связи со скрытым видеонаблюдением – это «вторжение в частную жизнь». И, действительно, незаметно убранная камера позволяет наблюдать за людьми без их ведома, а использование таких видеоматериалов запрещено законом.

Чтобы сделать свои действия полностью легальными, в соблюдении со всеми законодательными аспектами скрытого видеонаблюдения, необходимо установить в квартире (если камера установлена в квартире) информационную табличку, которая будет уведомлять гостей или людей, работающих у вас в доме (приглашенные репетиторы, няня, строители, сантехники и люди, выполняющие другую работу), что их могут снимать камерой скрытого видеонаблюдения.

Если этого не сделать, то съемка их действий даже в целях защиты (например, чтобы проконтролировать качество их работы) будет рассматриваться как противозаконная.

Если же люди, что оказываются под видеонаблюдением, предупреждены о нем, их права соблюдены. Не зная, где находится камера, они не будут точно знать, где она, но будут оповещены о том, что на есть, и что их могут снимать.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
