Инструкция по использованию строительного уровня

Виды строительных уровней. Их преимущества и недостатки.

Строительные уровни условно можно поделить на ручные и лазерные. К ручным строительным уровням относятся: пузырьковый и колпачковый (гидроуровень, он же водяной уровень или отвес). Рассмотрим более подробно: для каких работ подходит тот или иной строительный уровень, его достоинства и недостатки.

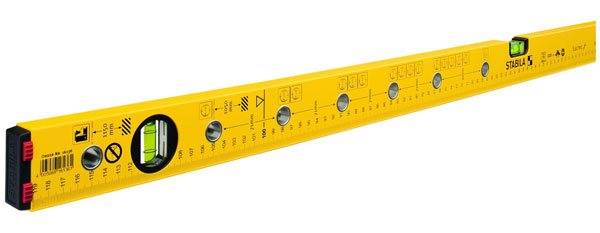

Пузырьковый (реечный) уровень.

Самый популярный и широко известный измерительный инструмент. Большую популярность завоевали уровни с тремя колбами.

Конструкция: Основной элемент – планка из твердого материала. В нее вмонтированы прозрачные, стеклянные капсулы с пузырьком. На стекле ампулы (колбы) имеются измерительные метки (риски). Воздушный пузырь должен находиться в центре измерительных линий. Корпус бывает деревянный, алюминиевый и пластиковый. Широко используется уровень из алюминия. В колбах с пузырьком, как правило, находится технический спирт. В некоторых уровнях спирт подкрашивают и добавляют неон. Многие модели для удобства работы оснащены магнитами. Каждая отдельная ампула, установлена так, чтобы была возможность замерить горизонтальную и вертикальную плоскость, а также измерить плоскость, расположенную под углом 45 градусов.

Область применения. В профессиональной строительной работе и в быту.

Достоинства: простота в обращении, приемлемая цена, универсальный.

Недостатки: не подходит для масштабных работ.

Как настроить уровень строительный пузырьковый: перед использованием реечного уровня нужно проверить, что все ампулы закреплены и не имеют повреждений. Также необходимо проверить точность уровня. Для этого устанавливаем уровень на ровную горизонтальную плоскость. Делает отметку (риску) на месте пузырька в колбе. Переворачиваем уровень на другую сторону. Пузырек в колбе должен находиться на том же самом месте. Если уровень имеет несколько колб, проверять точность необходимо каждой колбы.

Трубный уровень.

Относится к разновидностям пузырькового уровня.

Конструкция: имеет вид полухомута со встроенной колбой. Может быть складным.

Область применения: используют для укладки труб и профиля.

Достоинства: компактен, имеет не большой вес, укомплектован фиксаторами на поверхности.

Недостатки: узкая специализация.

Перед использованием уровня нужно удостовериться, что все колбы закреплены, и не имеют повреждений. Принцип проверки точности инструмента аналогичен проверке пузырькового уровня.

Гидроуровень (водяной строительный уровень).

Один из точных измерительных инструментов.

Конструкция: две прозрачные трубки со шкалой, соединены мягким и гибким шлангом.

Область применения: для выравнивания горизонтальной поверхности большой площади.

Достоинства: простота в обращение и невысокая стоимость.

Недостатки: узкая специализация. При хранении и при заполнении емкости необходим навык. Для работы требуется компаньон. Работа при температуре выше 0°С.

Перед использованием трубку промывают мыльным раствором, а затем заполняют водой

Важно, чтобы в трубку не попал воздух, иначе замер будет с погрешностью. Точность работы проверяют замером жидкости в двух емкостях. Для облегчения работы, многие модели имеют резиновые ползунки, для отметки уровня

Принцип работы уровня – это сообщающиеся сосуды. Как взаимодействуют сообщающиеся сосуды нам хорошо известно из школьной программы по физике

Для облегчения работы, многие модели имеют резиновые ползунки, для отметки уровня. Принцип работы уровня – это сообщающиеся сосуды. Как взаимодействуют сообщающиеся сосуды нам хорошо известно из школьной программы по физике.

Лазерный строительный уровень.

Профессиональный строительный измерительный инструмент. Широкую популярность приобрел электронный лазерный уровень. Это самый точный строительный уровень на сегодняшний день.

Конструкция: в основе уровня – лазерный излучатель. Этот луч располагается параллельно подошве уровня. Лазерный уровень может крепиться на магнитах, штативах, кронштейнах. Многие модели имеют жидкокристаллический экран и встроенную память.

Область применения: используется в профессиональной сфере.

Достоинства: высокая точность измерения. Универсален. Компактен.

Недостатки: сложность в управлении. Высокая цена.

Перед работой лазерным уровнем в обязательном порядке ознакомитесь с инструкцией. Электронные уровни оснащены системой автоматического выравнивания. Работает уровень на пальчиковых батарейках, поэтому чтобы результаты были точными, следите за состоянием заряда в батарейках.

Удачного выбора!

Как настроить строительный уровень

Не каждый пузырьковый строительный уровень можно настроить. Корпуса, в которые уже сразу вмонтированы пузырьковые блоки, невозможно разобрать. А те инструменты, в которых блоки прикручены болтами, подлежат самостоятельной регулировке. Перед тем, как настроить пузырьковый строительный уровень, стоит убедиться, что конструкция позволит это сделать. Работы рекомендуется выполнять исключительно на ровной поверхности.

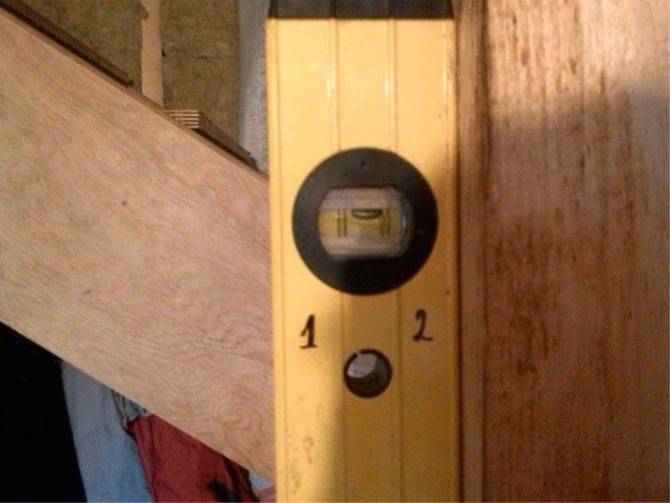

Настройка уровня Источник sdelai-lestnicu.ru

Проведение разметки

Сначала необходимо сделать некоторые отметки. Гидроуровень располагают так, чтобы два его конца находились на одном уровне, чтобы сделать на поверхности соответствующие отметки. Эти точки следует соединить по линейке ровной линией.

Главное, чтобы она не была слишком толстой, иначе это значительно повлияет на точность измерений. Затем по этой линии нужно выставить уровень: степень отклонения пузырька покажет на ту сторону, куда следует сдвинуть блок.


Проведение разметки Источник bosch-professional.com

Необычные уровни – круглый и самодельный

Уровень пузырьковый, круглый по форме, конечно, отличается от своих собратьев, но только формой и сферой применения, а принцип действия всё тот же. Запаянная капсула с пузырьком воздуха, указывающая на отклонения, помещена в круглый небольшой корпус, оснащенный с нижней стороны клейкой основой. Например, при помощи таких уровней, установленных на штативах для фото- и видеоаппаратуры, операторы выставляют «горизонт» кадра.

Однако, чаще всего, такие устройства все же используют на промышленных предприятиях, где важна строгая горизонтальность станков или иного оборудования. Со временем любое здание может дать усадку, резонанс может внести свою лепту в устойчивость оснастки, а этот уровень позволит вовремя заметить изменения и не допустить нарушения технологических условий производства продукции.

Нужно отметить, что наши отечественные «кулибины» не были бы самими собой, если бы не справились с задачей создания самодельного уровня, правда, уже не пузырькового, но, тем не менее, достаточно точного устройства. К вершине школьного равнобедренного угольника нужно привязать крепкую нить, затем к ней прикрепить остроконечный грузик (дедушкино рыбацкое грузило вполне подойдет), а на длинной стороне основания посередине сделать отметку. Поставьте конструкцию на какую-нибудь поверхность – если грузик показывает на отметку, значит, подтверждена горизонтальность.

Пузырьковый уровень, или, правильнее, спиртовой – это инструмент, который представляет собой рейку с прозрачными вставками – «глазками». Чаще всего пузырьковый уровень имеет два-три «глазка». Правильное название «глазка» – визир. Каждый такой визир рассчитан на проверку определённой плоскости: один – горизонтальной, один – вертикальной, и третий – под определённым углом к горизонту. Визир устроен следующим образом – это прозрачная вставка, внутри которой имеется полость – как бы трубочка с запечатанными концами.

Внутри полости содержится жидкость – обычно раствор спирта, окрашенный в яркий цвет, в котором плавает пузырёк воздуха. Также на стенках визира нанесены метки – риски. Они служат ориентиром – в правильном ли положении находится пузырёк. Уровни используют в очень широком спектре работ – поэтому этот инструмент бывает множества видов и размеров. Рабочая поверхность – это сторона, которой надо прикладывать уровень к тому месту, которое проверяют. Обычно она «приточена» – не окрашена, а обработана так, как будто её отпилили циркуляркой (может быть с магнитной вставкой). Допустим, нам надо установить подоконник – это горизонталь. Кладем на него уровень рабочей поверхностью вниз. Пузырёк воздуха в соответствующем «глазке» должен находиться ровно посередине между рисками – играют роль даже доли миллиметра, здесь нельзя довольствоваться оценкой «приблизительно посередине» каждая десятая доля миллиметра, на которую отклонился пузырёк, на расстоянии метра окажется уже ошибкой в несколько миллиметров.

Если пузырёк отклонён влево, значит надо немного опустить левую сторону (или приподнять правую). Если же наоборот, значит и действуем соответственно. То есть, надо опускать вниз тот край, куда отклонился пузырёк, или же приподнимать противоположный. Когда подоконник выставлен – жёстко зафиксируйте его в этом положении. Теперь о том, как пользоваться строительным уровнем на вертикальных поверхностях. Для примера рассмотрим проверку оштукатуренной стены. Приставляем уровень к стене рабочей поверхностью. Визир вертикали должен быть вверху (очень редко бывает и внизу – но тогда на инструменте должна быть соответствующая надпись или указатель). Если в «глазке» пузырёк отклоняется «от стены» – значит, низ стены выпирает, то есть вверху недостаточно штукатурки. Если же пузырёк от центра отклоняется в сторону поверхности, значит, стена наклонена на вас – недостаточно раствора снизу. Работа с любым уровнем – кропотливое дело. Запаситесь терпением и не спешите. И всё у Вас получится!

Как настроить?

Настройка инструмента возможна только регулировочными винтами, расположенными по краям колбы. Показания вклеенной колбы невозможно исправить.

Для калибровки по горизонтали понадобятся:

  • тонкая отвёртка;
  • стена или любая вертикальная поверхность;
  • карандаш.

Прикладывая прибор к стене, изменением положения корпуса приводят пузырёк в центральное положение. Карандашом отчерчивают линию. Затем инструмент переворачивают и повторно выставляют пузырёк по центру между рисками. Чертят вторую линию. Угол между не совпадающими метками делят пополам. Эта линия будет контрольной.

Тонкой отвёрткой регулируют положение колбы, поворачивая винты. Добиваются совпадения положения корпуса с контрольной линией, после чего проверку повторяют. На этот раз обе линии должны совпасть.

Правильное отображение вертикали проверяют по шнуровому отвесу. Пузырёк откалиброванного инструмента придёт в центральное положение при совпадении рабочей стороны с провешенным шнуром.

Читать также: Глубина резания при токарной обработке

Проверка по вертикали и горизонтали

Проверка и настройка прибора по вертикали может проводиться с применением обычного отвеса. Сначала необходимо самому выделить место, вбить гвоздик либо ввинтить саморез. Затем к нему привязывается нить с отвесом. Внизу и наверху вкручиваются ещё два самореза, шляпки у них должны затронуть нити, она должна соскальзывать по их плоскости.

Саморезы должны располагаться таким образом, чтобы шляпки имели положение, параллельное к уровню земли.

Потом уровень приставляется к нитке, осматривается состояние пузырька. В случае, если он располагается посередине, то уровень выставлен грамотно, когда отсутствует — требуется его немного поправить. Если практически никакие манипуляции по настройке уровня не могут помочь, это механизм дефектный, использовать его невозможно.

По горизонтали контроль оснащения начинается с поиска безупречной горизонтальной линии, несомненно, поможет в этом гидроуровень. Приобрести его можно в любом строительном торговом центре, цена оснащения невысокая, однако его можно применять для разных работ в дальнейшем.

https://youtube.com/watch?v=BiaiMJmWPu4

Как проверить строительный уровень? Проверка по горизонтали выполняется следующим способом:

  1. Гидроуровень необходимо наполнить водой, жидкость в колбочках должна стоять на средней оценке.
  2. Затем необходимо взять 2 листка обыкновенной бумаги, закрепить их к плоскости бетонной стены монтажным скотчем. Положение их должно быть синхронным, на плоскости бумаги прочерчиваются направления, к которым и будет потом прибавляться строительный уровень.
  3. Одна колба прикладывается к имеющемуся листу, устанавливается пометка у ее положения. Можно применять штатив для её крепления. Если работу осуществляют двое, в таком случае вопрос крепежа решается ещё легче: 2-ой человек будет держать колбу в нужном состоянии.
  4. Вторая колба прикладывается к листку, производится пометка таким образом, чтобы все без исключения отметки на бумаге и от воды выступали вровень.
  5. Прикладывается уровень, обследуется состояние пузырька. В случае, если он располагается в середине, то уровень выставлен грамотно. В дальнейшей настройке нет необходимости. Если пузырёк сдвинут, то следует осуществить настройку уровня.

Для того чтобы определить верное состояние в пузырьковом приборе, необходимо осуществить заблаговременную настройку. Ровным счётом ничего сложного тут нет, однако все воздействия необходимо осуществлять постепенно, для того чтобы настройка была предельно чёткой, а в перспективе не появилось трудностей с использованием уровня.

Именно пузырьковый прибор в виде планки разного размера используется чаще всего. Он удобен в применении, специальных познаний для использования не требуется. Для исполнения работы следует приготовить не так много:

  • пузырьковый уровень;
  • ватерпас;
  • обычный карандаш;
  • железную либо древесную линейку;
  • гвоздь.

Электронные уровни

Электронный уровень выступает более продвинутым, улучшенным вариантом пузырькового приспособления. У него есть два привычных блока для контроля горизонтали и вертикали. Роль третьей выполняет электронный блок с гироскопами. Когда уровень размещается на контрольной поверхности, на экране выводится величина ее наклона. Он равен нулю при горизонтальной и 90 при вертикальной плоскости.

У электронного уровня есть система калибровки. Она может быть автоматической у дорогих моделей. У бюджетных для проведения настройки предусмотрена отдельная кнопка. Когда уровень покупается в магазине, его показания не идеальны. В зависимости от того, в каком направлении корпуса прибор прикладывается к поверхности, на дисплее отображаются разные углы наклона.

Калибровка электронного уровня занимает меньше минуты. Процедура проводится согласно инструкции производителя. Для гарантированной точности измерения придется найти идеально горизонтальную плоскость. В квартире это может быть листовой кусок пенопласта, погруженный в ванной. На стройплощадке его помещают в корыто для раствора.

Как научиться пользоваться третьей колбой на уровне

Трудности эксплуатации пузырькового уровня возникают, когда пользователь пытается понять, для чего нужна третья колба на приборе, и как ею пользоваться. Чтобы научиться правильно пользоваться уровнем с тремя колбами, нужно понимать, что она предназначена для проверки наклона поверхности и прочерчивания линии под необходимым углом к горизонтальной или вертикальной плоскости. Если простыми словами, то она является угломером.

Если на приборе имеется третья колба, тогда можно узнать угол отклонения измеряемой поверхности. На дешевых моделях измерителей можно измерить или «отбить» угол 45 градусов (так как устройства не регулируются), а если на инструменте установлен поворотный механизм с градировочной шкалой, то можно узнать произвольный показатель наклона.

Принцип работы такого механизма следующий:

  1. Колба поворотная устанавливается на нужный показатель, что осуществляется путем ослабления винтов
  2. Чтобы установить колбу на нужный показатель, необходимо ориентироваться на градуированную шкалу. При перемещении колбы, каждый шаг фиксируется защелкой для точности показаний
  3. Прибор прикладывается к поверхности, угол которой нужно определить. При этом положение пузырька говорит о том, соответствует ли эта плоскость необходимому углу или нет

Это интересно!По стандарту на регулируемых и нерегулируемых уровнях установлен угол, равный 45 градусам. Как нужно пользоваться рассматриваемыми приборами, подробно показано в видео инструкции ниже.

Как видно, научиться пользоваться инструментом совсем не трудно. Главное, что необходимо выполнить перед применением — это проверить и настроить при необходимости уровень. Многие этого не знают, поэтому после применения инструмента, визуально видно, что закрепленная полочка, картина или выложенная стена имеют отклонения. Это происходит по причине того, что мастер перед применением инструмента не проверяет его на точность

Следите за тем, что покупаете, и чем пользуетесь, что особенно важно для измерительных инструментов

Как работать с измерителем

Перед тем, как начинать пользоваться пузырьковым уровнем с тремя пузырьками или другим изделием, стоит взять его в руки и внимательно осмотреть. Освободив приспособление от упаковки, можно заметить, что его грани отличаются по цвету и структуре. У каждого уровня есть так называемая рабочая сторона: металл на ней выглядит несколько грубым, словно после резки дисковой пилой.

У недорогих приспособлений одна рабочая сторона. Именно ею нужно прикладывать уровень к проверяемой поверхности. При использовании другой грани корпуса, скорее всего, ничего страшного не произойдет. Однако при этом погрешность измерения будет больше. Для точных работ это играет значимую роль.

Контроль горизонтали

Для простоты понимания подойдет процесс навешивания книжной полки. Сначала делают разметку. Отмечается отверстие для первого бокового крепления. Затем к точке сверления прикладывается край уровня. Сохраняя его положение, перемещают второй конец корпуса. Как только пузырек воздуха в колбе контроля горизонтали разместится между внутренними краевыми или установится точно на центральной метке — можно проводить линию разметки. Это значит, что уровень правильно отстрелился, как говорят профессиональные строители.

Контроль можно проводить в нескольких направлениях

К примеру, при установке подоконника важно сделать его выравнивание вдоль и поперек. Для этого уровень можно размещать соответственно нужному направлению контроля

Пузырек в колбе покажет, как необходимо наклонить подоконник или повернуть его вдоль оси.

Контроль вертикали

При помощи уровня легко проверить качество штукатурки. Приложив приспособление рабочей стороной к стене, следует посмотреть на положение пузырька в вертикальной колбе. Если он уходит к штукатурке, значит, сверху нужно сделать слой отделки толще, и наоборот.

Важно! Уровень нужно прикладывать к стене так, чтобы вертикальная колба при измерениях находилась вверху. Отдельные модели требуют ее положения внизу

Однако у таких изделий обязательно есть соответствующая пометка на корпусе и указание в инструкции по эксплуатации.

Контроль наклона

При помощи приспособления с тремя пузырьками можно не только выставить уровень по горизонтали или вертикали, но и проверить наклон поверхности. Обычная, недорогая модель с жестко закрепленными колбами позволит измерить только угол 45 градусов. Изделия с поворотным блоком предлагают контролировать произвольный показатель наклона.

Пользоваться уровнем для таких целей несложно. Поворотная колба устанавливается на нужный показатель угла контроля. На ней обязательно есть градуированная шкала, а повороты блока фиксируются защелкой с определенным шагом. Прибор прикладывается к контролируемой поверхности, и по положению пузырька в колбе изучается правильность ее наклона.

Чего нельзя делать

Стоит помнить, что уровень прикладывается только рабочей стороной к проверяемой поверхности. То есть, всегда длинной гранью. Если прикладывать его боком, получить верные данные о горизонте невозможно. Фактически, в этом случае контролируется несуществующая поверхность. У приспособления нет пузырьков, которые могут правильно показать ее расположение.

Как выявить отклонение?

Еще на этапе выбора и покупки товара в магазине должна проводиться его проверка на точность. Выявить отклонения можно несколькими способами. Например, можно сравнить показатели выбранного уровня с показателями одного или двух других уровней. Рекомендуется это сделать путем прикладывания приборов по очереди к одной той же горизонтальной или вертикальной поверхности. Если показатели выбранного уровня отличаются от показателей двух других, то это значит, что первый работает с отклонениями.

Если уровень уже был в употреблении какое-то время, то его необходимо проверить на правильность показаний, чтобы избежать негативных последствий работы с таким прибором. Проверка проводится для всех плоскостей: вертикальной и горизонтальной.

Горизонтальная плоскость

Необходимо положить уровень на условно ровную поверхность, при этом рама прибора не должна шататься на неровностях. Нижняя рабочая сторона должна плотно прилегать к измеряемой поверхности – в таком положении фиксируется расположение пузырька воздуха относительно шкалы колбы. Затем уровень разворачивается на 180 градусов и прикладывается к этой же поверхности рабочей стороной. Вновь фиксируется расположение пузырька воздуха относительно линий обозначения. Если первые показания не совпадают со вторыми, то уровень неисправен и нуждается в настройке.

Вертикальная плоскость

Проверка уровня на предмет точности измерения вертикальной плоскости производится аналогичным образом. Единственное отличие заключается в том, что прибор не разворачивается, а переворачивается и прикладывается не рабочей стороной, а противоположной. Отличия в показаниях также укажут на то, что уровень сбит.

Проверка без ровной поверхности

Если вы не уверены что поверхность ровная или вам на глаз тяжело сориентироваться по отступу пузырька от правой и левой рисок, можно применить способ спички или сверла.

Кладете в магазине уровень на любой прилавок (не обязательно ровный). Подсовываете под одну из сторон спичку или тонкое сверло.

После чего начинаете его двигать так, чтобы подвести край пузырька в плотную к одной из рисок.

Делаете метку карандашом. Поворачиваете уровень в горизонтали на 180 градусов и выставляете по меткам на свое место. Сверло должно остаться ровно там же, где и было. При качественном инструменте показания будут идентичными.

Как работать с гидроуровнем: разметка уровня пола, потолка, стен

Несмотря на то, что это приспособление технически не сложное, для получения желаемого результата необходимо им правильно пользоваться.

Шаг 1. Набираем в шланг воду. Набирая воду в шланг нужно избежать попадания в него воздушных пузырьков. Наличие воздушных пузырьков будет давать искаженные результаты. А так как при наборе воды прямо из-под крана есть риск попадания в шланг пузырьков, лучше поступить следующим образом.

Сначала воду подкрашивают любым имеющимся красителем. Так будет лучше виден уровень воды в трубке. Ведро с подкрашенной водой ставится на возвышенном месте. Самая оптимальная высота 2 метра. Один конец трубки опускают в ведро, а второй держат над тазом как можно ниже у пола.

Первую воду нужно немного слить, что б вода вытекала сплошным потоком. Затем конец трубки зажимают пальцем. Второй конец трубки вынимают из ведра и тоже зажимают пальцем, чтоб вода не вытекала.

Конец трубки зажимают пальцем

При соединении двух концов трубки, уровень воды в них должен быть одинаков.

Уровень воды в трубках должен быть одинаковым

Шаг 2. Нанесение отметок. Сначала делается горизонтальная линия по периметру помещения на высоте 90-100 см. Это будет основная линия отсчета. От первой реперной точки будем переносить её на другой конец стены. Работать с водяным уровнем нужно вдвоём. Один человек находится постоянно у первой реперной точки и держит уровень возле отметки.

Этот конец шланга остаётся всё время неподвижным!

Если помещение маленькое и один человек может контролировать показания уровня, то можно зафиксировать один конец трубки возле первой метки при помощи любого фиксатора и работать одному.

Напарник же перемещается к другому краю стены и прикладывает к стене свой конец трубки.

Конец трубки зажать пальцем

Некоторое время нужно подождать, чтобы вода успокоилась. Теперь тот, кто находится у первой реперной точки, видит, насколько следует поднять или опустить шланг, чтобы уровень воды в его шланге сравнялся с отметкой на стене. Напарник поднимает или опускает свой край шланга и в это время уровень воды у первой реперной точки начинает стремиться к отметке.

После того, когда уровень в трубке станет точно вровень с отметкой, можно наносить вторую отметку, о чем первый сообщает напарнику.

Шаг 3. Соединение отметок горизонтальной линией. Две отметки соединяются между собой при помощи специальной крашеной нити. Это очень удобный инструмент, который позволяет легко и быстро наносить разметку. Нить фиксируется между отметками, слегка оттягивается в сторону и отпускается. На стене отпечатывается прямая ровная линия.

Горизонтальность получившейся линии можно проверить пузырьковым уровнем для того, чтобы убедиться что всё выполнено верно.

Шаг 4. Нанесение горизонтальной линии по периметру стен комнаты. Таким же образом горизонтальная линия наносится на остальные стены помещения.

На каждой стене наносится 2-3 отметки. Затем отметки соединяются горизонтальной линией. Конечная линия должна совпасть с первой реперной точкой.

Шаг 5. Перенос отметки в другие помещения. Отметку в соседние помещения переносят опять-таки от первой реперной точки. Первый человек находится в том же положении, а второй переходит в соседнее помещение. Далее повторяются действия, описанные в Шаге 2.

Таким образом, нужно поставить по первой контрольной отметке в каждом помещении. Затем можно приступить к проведению горизонтального периметра в каждой отдельной комнате.

Шаг 6. Нанесение горизонтальной линии уровня пола и потолка. Линии горизонта пола и потолка откладывают от нанесенного горизонтального периметра. Если нужно найти горизонт пола и потолка, то начинать нужно с пола и уже от отметки пола (нулевой отметки) определять высоту потолка.

В зависимости от конкретных условий проведения ремонта (есть стяжка, нет стяжки, выравнивание только чистовой поверхности пола) расстояние вниз от основной линии будет вычисляться соответственно до уровня верха стяжки или чистого пола. Для того, чтобы получить полноценную толщину стяжки (минимальная толщина должна быть 3-4 см), нужно сначала найти самую высокую точку перекрытия и замерить расстояние от неё до реперной горизонтальной линии. Затем рулеткой это же расстояние отложить на всех стенах. Соединив метки между собой, получаем горизонтальный уровень пола. Ну вот и все, теперь вы знаете как пользоваться гидроуровнем.

Использование водяного уровня на видео

Рекомендуем вам еще:

Sola MM40

Sola MM40 — это воплощение прочности, удобства и надежности. Металлический корпус данного уровня профилирован и имеет сложную форму. Его очень удобно прикладывать, переставлять. Крепление к металлическим поверхностям обеспечивается неодимовыми магнитами.

Прибор оснащен двумя колбами для контроля горизонтали и вертикали. Емкости выполнены из специального пластика высокой прочности. Считывать их данные очень удобно, поскольку блок контроля вертикали оснащен увеличивающей линзой, а горизонтальный максимально открыт.

  • уровень точности 0,5 мм на метр;
  • фрезерованный, профилированный прочный корпус;
  • качественное покрытие эпоксидной смолой;
  • удобство применения.
  • длина только 400 мм;
  • стоимость;
  • краска не отличается стойкостью к агрессивной химии;
  • только два горизонта контроля.

Sola MM40 на Яндекс Маркете

Конструкция

Основным рабочим элементом этого инструмента являются измерительные колбы (глазок уровня) чаще всего бочкообразной формы с нанесенными на их корпус рисками. Колбы обычно заполнены окрашенной спиртосодержащей жидкостью с небольшим пузырьком воздуха. Заполнение спиртом, например этанолом, объясняется тем, что такая жидкость не замерзает при отрицательной температуре, а также обладает низкой вязкостью для быстрого перемещения пузырька воздуха. Измерение и настройка поверхностей относительно горизонтальной и вертикально плоскостей происходит за счет движения пузырька воздуха вдоль колбы, при этом необходимо добиться его положения точно посередине между двумя рисками на колбе. В современных инструментах для измерения более точного угла отклонения на глазок наносят более двух рисок.

Самым распространенным типом уровня является уровень с двумя глазками: вертикальным (90 градусов) и горизонтальным (180 градусов). При более сложных работах используется инструмент с тремя глазками. Третья из колб фиксированно измеряет 45 градусов от горизонтальной плоскости или является поворотной для измерения любого угла поверхности. Реже используют уровни с большим количеством глазков, которые дублируют горизонтальные или вертикальные колбы для более точного измерения. На сегодняшний день существует много видов уровней, разработанных под различные нужды. В первую очередь инструмент используется плотниками, каменщиками, монтажниками при различных монтажно-крепежных работах, а также с целью проверки результатов уже произведенных работ.

Корпус уровня может включать в себя следующие модификации:

Ребра жесткости

— для большей прочности корпуса инструмента

Разметка

на одной из сторон уровня — для использования инструмента в качестве линейки

Фрезерованная поверхность

одной из сторон — для предотвращения соскальзывания уровня с рабочей поверхности, а также для облегчения прикладываемых усилий при удержании уровня одной рукой

Ударная площадка

— для возможности нанесения ударов молотком с целью регулировки поверхности, с которой работает мастер

Паз для труб

— для предотвращения соскальзывания уровня с округлых поверхностей

Пузырьковый уровень (ватерпас)

Самая распространенная модель строительного уровня, поскольку чаще всего позволяет работать и в вертикальном, и горизонтальном пространстве, не требует помощи напарника и стоит недорого. Используется при установке окон, дверей, монтировании лестниц, укладке напольного покрытия, креплении полок, раковин и так далее.

Пузырьковый уровень внешне напоминает большую линейку с ампулами, заполненными разукрашенной жидкостью. Корпус чаще всего сделан из алюминия. С одной стороны, это хорошо, поскольку с ватерпасом часто приходится работать на высоте, а алюминий — материал легкий. С другой стороны, при падении, особенно с этой большой высоты, инструмент легко повредить, и он уже не будет точным.

Ампул на ватерпасе обычно 2 или 3 штуки. Чаще всего они заполнены спиртом, иногда его подкрашивают флуоресцентной жидкостью для облегчения работы в темноте. Ампулы помогают определять вертикаль, горизонталь и угол в 45 градусов. Спирт не замерзает при отрицательных температурах, поэтому использование инструмента возможно даже зимой.

Настройка

После покупки ватерпас необходимо проверить и при необходимости настроить. Также данная процедура показана после падения или повреждения инструмента.

Надо наполнить большую емкость водой, положить тонкий кусок пенопласта — так будет создана идеально ровная поверхность. Если ватерпас показывает с погрешностью, то есть пузырек не ровно в центре, нужно ампулу со спиртом покрутить вокруг своей оси, тем самым отрегулировав его.

Правила работы

Такой инструмент имеет рабочую поверхность, обычно она «задняя», абсолютно ровная, без разметок, иногда не окрашена. Если работать не с ней, возможны небольшие погрешности из-за выступающей поверхности передней стороны.

Ставить угол в стене боковой стороной неправильно, поскольку таким образом никаких объективных данных не получится, ведь идет измерение несуществующей поверхности. Максимум, что можно будет сказать — нет ли провалов или выпуклостей на стене под инструментом.

Чаще всего используется «пузырек», который находится в центре ватерпаса — он позволяет определять горизонталь — то есть плоскость, параллельную горизонту. Это пригодится при работе с полами, потолками, дверьми, окнами и так далее.

Перпендикулярный ему пузырек отвечает за вертикаль, то есть все, что расположено к полу под углом в 90 градусов: это откосы, двери, арки, столбы и прочее.

Предположим, надо повесить полку. Для этого берем ее в руки, сверху кладем уровень пузырьком вверх и подносим к предполагаемому месту. Дальше наблюдаем за пузырьком: если он отклонен влево, необходимо опустить левую сторону или приподнять правую. И наоборот. Далее делаем пометки карандашом и убираем инструмент.

Если необходимо проверить ровность стены, то необходимо приставить уровень рабочей поверхностью к стене вертикально с ампулой вверху. Если пузырек отклоняется от стены, значит, низ выпирает, необходимо добавить штукатурки сверху. И наоборот.

Работать с ватерпасом несложно, но требуется время и внимательность.
