Работа с лазерным уровнем: основные правила

Когда инновации приходят к нам в дом

Моделей и принципов работы лазерных уровней разработано немало – они, собственно, и определяют, какова будет цена этого устройства

Вот когда действительно понимаешь, что создатели лазеров достойны были Нобелевской премии.

Преимущества

Среди преимуществ использования лазерных уровней, или нивелиров, можно перечислить следующие, относящиеся как к строительной сфере, так и к общечеловеческой:

Во-первых, только лазерные уровни обеспечивают точное определение всех горизонталей и вертикалей при выполнении строительных работ. Порой требования СНиП вводят параметры, которые исчисляются долями процента. С такими величинами может справиться только лазерный уровень.
Например, требования не допускают при выравнивании полов отклонения двух точек по вертикали более чем на 0,2% расстояния между ними. Пятая часть процента – это 8 мм при расстоянии в 4 метра. На глазок это уже не обеспечить.

  • Во-вторых, лучшие модели лазерных уровней способны запоминать все измеренные величины и восстанавливать историю их изменения с течением времени, что оказывается очень полезным при работе на больших площадях, когда приближение к необходимым параметрам происходит постепенно.
  • В-третьих, световые отметки, генерируемые лазерным уровнем, остаются на стене сколь угодно долгий промежуток времени, освобождая от необходимости постоянного наличия под руками другого прибора контроля. Можно сказать, что лазерный уровень – прибор контроля в реальном масштабе времени, по-модному – онлайн.
  • В-четвёртых, лазерный уровень – совсем другая культура производства работ, он уже не допускает у строителей вечно грязной робы, не стираемой неделями. Это преимущество, может быть, является одним из самых главных при использовании этих приборов из научных лабораторий.

Каждой модели соответствует своя инструкция по установке и использованию, некоторые не обходятся без вспомогательных средств

Порядок работы

Тем и хороши эти приборы, что при видимой сложности, порядок работы с ними довольно прост:

  • Сначала проводится предварительная подготовка пола, его просушивание и первичное выравнивание – удаление выбоин и грунтование впадин пола.
  • Решите для себя, чем будет выравниваться пол. Если перепад уровня небольшой, до 2 см, то лучше всего использовать выравнивающие. Если перепад значительный, то уже придётся использовать цементную стяжку.
  • Для использования уровня он помещается на самую высокую точку неровного пола.
  • Во всех точках ниже генерируемой лазером линии устанавливаются направляющие маячки, крепление которых удобнее всего провести саморезами.
  • Между маячками протягивается металлическая армированная сетка, которая заливается приготовленным слоем бетона.
  • После недельной сушки вновь проведите контроль лазерным уровнем. Если неровности остаются, то они будут незначительны и легко могут быть устранены выравнивающей смесью.
  • Проверку обязательно проводите со всем пяти характерных точек помещения – четырёх углов и центра.

Самое главное – лазерный уровень для стяжки пола обеспечивает идеальные углы, как по вертикали, так и по горизонтали

Режимы работы

Все лазерные уровни, так или иначе, обеспечивают следующие 8 режимов работы:

Вот они 8 режимов работы любого лазерного уровня, своими руками эти режимы не реализовать (описание см. в тексте)

  • A – идеальное получение горизонтали по всему периметру помещения и на любой высоте;
  • B – получение строго вертикальных плоскостей под любым углом к вертикальным стенам помещения;
  • C – контроль угла строго в 90 градусов вверх или вниз относительно горизонтальной плоскости;
  • D – контроль угла строго в 90 градусов влево или вправо относительно вертикальной плоскости;
  • E – получение угла в 90 градусов относительно направления на заданную точку, когда обе точки на стенах, исходная и получаемая, лежат в одной плоскости;
  • F – получение угла наклона по оси X, относительно расположения прибора;
  • G – получение угла наклона по оси Y, относительно расположения прибора;
  • H – измерение расстояния между двумя любыми точками в объёме помещения; незаменимый режим, который практически не реализовать с достоверной точностью без лазера.

Как пользоваться нивелиром при строительстве фундамента

Применение прибора для создания выверенного основания здания заключается в обеспечении горизонтального положения будущего основания. При строительстве на склонах или просто неровном грунте ошибка в уровне имеет цену сползания всего здания или растрескивания стен.

Правильный порядок работы такой:

установка нивелира;

  • оценка линии горизонта и проставление необходимых реперных отметок – например, на специально устанавливаемых столбиках (при этом явно будет видно «проседание» общего уровня в определенных участках);
  • проверка меток с другого ракурса (при необходимости).

Дальнейшая работа заключается в получении одинаковой глубины от проставленных отметок по всему периметру фундамента.

Виды устройств

Существует три основные группы лазерных уровней, отличающихся друг от друга назначением, сложностью конструкции и количеством лучей.

Точечный (построитель осей)

Прибор способен проецировать точку, не образуя прямую линию. Для нанесения горизонтальной разметки необходимо последовательно отметить две точки на разных концах стены и провести между ними линию или натянуть шнур.

Точка имеет максимальную отчетливость на плоскости, поэтому радиус действия у построителей осей заметно больше, чем у других видов

Приходится совершать некоторые дополнительные действия, что несколько усложняет замеры, но точность и возможность определения расстояния с помощью лазерного дальномера, а также наличие до пяти лучей (в наиболее продвинутых моделях) увеличивает точность работ.

Кросслайнер (построитель линий)

Этот вид нивелиров позволяет построить на плоскости световую линию. Луч пропускается сквозь призму, развёртывающую его на 120°, благодаря чему на поверхности появляется прямая тонкая полоса.

Работать с кросслайнером удобно, когда плоскости неровные, имеют сложный рельеф или множество элементов, делающих традиционные способы разметки невозможными

Отдельные модели таких приборов позволяют одновременно получить горизонтальную и вертикальную основные линии, и до 5 дополнительных. Возможности нивелира позволяют не наносить на стену или пол никакой разметки, а работать непосредственно по проецируемым световым осям.

Ротационный построитель плоскостей

В этом случае появляется возможность получить одну или несколько плоскостей (обычно, одна горизонтальная и две вертикальных).

Ротационный нивелир незаменим при выравнивании пола, заливке стяжки, установке натяжного потолка и прочих работах с плоскостями, требующих точности и высокого качества

Луч света вращается вокруг своей оси, проецируя вокруг источника сплошную световую полосу, строящую плоскость. Это позволяет определять степень уклона пола или потолка, контролировать вертикаль стен или перегородок.

Различия лазерных устройств, правила пользования

Линейка измерителей, основанная на принципе направленного лазерного луча, достаточно широка. Основные правила, как правильно пользоваться лазерным уровнем.

Для данных видов работ вполне подойдет маятниковый выравниватель осей. Он показывает вертикаль, горизонталь, угол. Для проведения наружных монтажных работ, более детальной разметки используют электронные, ротационные приборы.Как пользоваться лазерным уровнемОсновные отличительные характеристики лазерных нивелиров:

  • в количестве выставляемых плоскостей;
  • их можно использовать для линейной разметки либо по всей поверхности периметра, включая наклонные плоскости;
  • отличаются протяженностью лазерной разметки.

Линия разметки у более простых построителей осей берет до 10 метров. У сложных приборов, при использовании экранов отражателей, луч отражается на 100, 200 м, в отдельных случаях до 500-м. Когда пользуетесь уровнем ручной настройки, сначала установите его в вертикальном положении, выровняйте по пузырьковому нивелиру. В штативе для этих целей используют фиксаторы ножек.Уровень ручной настройкиЗатем нужно снять блокировку маятника и включить нужный режим. Помните, что на пути луча не должно быть видимых преград. Как пользоваться лазерным уровнем для более сложных конструкций, подробно изложено в инструкциях. Если ранее строители пользовались обычным гидроуровнем, то сразу заметят разницу, если начнут работать с лазерным прибором. Данные устройства не только упрощают разметку поверхностей, но и значительно экономят время. При этом возможность ошибок сведена к минимуму.

Настройка лазерного уровня

Переходим к вопросу, как настроить лазерный уровень. В принципе, производители обо всем этом пишут в инструкциях. Но не всегда все в них понятно.

Надо отметить, что настройка для большинства приборов – процедура одинаковая. К примеру, самый простой инструмент. Как было сказано выше, сначала надо выставить прибор по горизонту, для сего подкручивают винты и смотрят на два пузырьковых уровня.

Если используется для нанесений линий призменный нивелир, то можно на плоскость наносить сразу две линии: горизонтальную и вертикальную. Но можно отключить одну из них, если этого не требуется. С помощью таких моделей можно наносить линии отвеса – зенит, или устанавливать только лазерные точки – надир. Обе функции можно включать и отключать, если это требуется.

Настройка лазерного уровняИсточник instrumentru.ru

У ротационных нивелиров, кроме выше обозначенных функций, есть ещё две, которые можно настроить. Это угол сканирования и скорость вращения лазерного луча. Единственное надо отметить, что ротационный инструмент проецирует луч только в одной плоскости. Хотя сегодня уже появились модификации, с помощью которых можно дополнительно отбить и вертикальную ось одновременно.

Как видите, настраивать лазерный уровень и работать с ним несложно. Но если приобрести к нему несколько дополнительных приспособлений, то качество конечного результата будет выше. Поэтому поговорим об этих дополнениях.

Возможности лазерных построителейИсточник avatars.mds.yandex.net

Дополнительные приспособления

Начнём с уже упомянутого выше приёмника лучей. Отличное дополнение к лазерному нивелиру, если работы проводятся на улице. С этим прибором можно увидеть луч лазера, даже если на улице ярко светит солнце. При этом максимальное расстояние работы, указанное в паспорте или инструкции, увеличивается в два-три раза. Самое главное – надо приобретать приёмник той же марки, что и лазерный уровень. Устройства разных марок, как показывает практика, могут не подходить друг к другу и работать некорректно.

И ещё один момент – не все лазерные инструменты могут работать с приёмниками.

Мишень

Это пластиковая пластинка, на которой нарисованы концентрические круги и нанесены горизонтальная и вертикальная линейки. Очень похожа на бумажную мишень для стрельбы, отсюда и название приспособления.

Пластинка используется в тех случаях, когда расстояние между плоскостями большое. К примеру, метров 40-50. А точку относительно другой, расположенной на противоположной стене, надо сместить на несколько сантиметров выше или ниже горизонта. Разглядеть на таком расстояние – попали ли вы в требуемое место – невозможно. Потому что след от маркера или карандаша на стене будет просто не видно. Вот и вешают мишень, в которую попасть не составит особого труда.

Здесь же хотелось бы добавить, что некоторые марки лазерных уровней комплектуются прицелами. Его устанавливают на корпус инструмента. У него есть своё название – оптический визир. С помощью такого приспособления попасть точно в цель можно даже со 100 м.

Мишень лазерного уровняИсточник i.simpalsmedia.com

Рейка

Это устройство необходимо, когда требуется нанести несколько параллельных линий одномоментно, расстояние между которыми одинаковое. С помощью рейки также можно изменить высоту установки самого лазерного инструмента, если последний монтируется на штативе.

Как работать с нивелиром

У лазерных уровней могут быть разные наборы функций. В базовом варианте есть возможность получить вертикальную и горизонтальную плоскости, а также включать их вместе и получать пересечение. В некоторых моделях есть возможность получать точку в зените и под прибором (отвес, точка — надир), также бывает функция построения двух параллельных вертикальных плоскостей. Дополнительные возможности полезны, но их наличие увеличивает стоимость, так как система становится сложнее. Некоторые производители в базовую комплектацию добавляют штативы или платформы, которые можно крепить на стену при помощи шурупа или магнита.

Основные функции нивелира (построителя плоскостей) бытового класса

Отличаются модели и возможным углом выстраиваемой в горизонтальной поверхности плоскости (угол развертки). Он может быть от 110° до 360°. Проще всего работать с тем, который дает полную плоскость, но относится он к профессиональным моделям и стоит немало. Получить полную плоскость можно и при небольшой плоскости свечения. Для этого прибор поворачивают вокруг своей оси.

При использовании прибора на улице может быть полезен уловитель лазера. Он покупается обычно отдельно. При покупке надо проверять совместима ли данная модель с вашим лазером. Полезны могут быть специальные очки. Они во-первых, предохранят глаза от случайного воздействия лазера, во-вторых позволяют четче видеть луч.

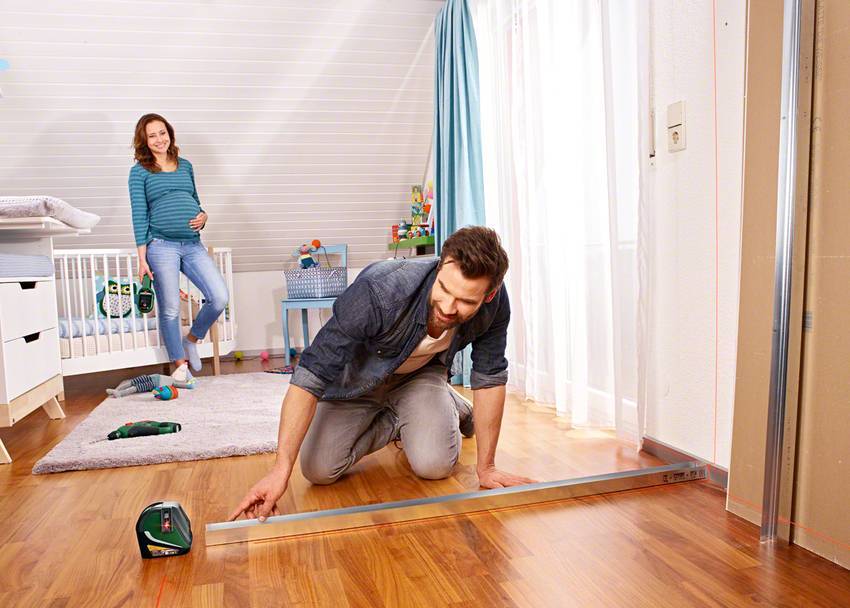

Использование при работах на полу

Удобно пользоваться лазерным уровнем при выравнивании пола. Выставляете его примерно посредине помещения и включаете построение горизонтальной плоскости. На стенах отбивается ровная линия, по которой удобно делать разметку.

Горизонтальная плоскость отображается на стенах

Лазерный луч также отображается на любом предмете, который вы поставите на пути его следования. Используя это свойство и линейку (рулетку) вы сможете найти самую выступающую и самую «утопленную» часть пола. По этим данным вы определите, на каком минимальном уровне можно делать стяжку пола. Далее по найденной высоте делаете отметки по стенам и приступаете к установке маяков. Их тоже можно выставлять по лучу. Установив лазерный луч на нужную высоту, спинку маяка выставляете так, чтобы она была равномерно им подсвечена.

При помощи той же горизонтальной поверхности можно проверять и насколько ровно выложен бетон в стяжке. Луч будет виден на буграх, а впадины можно найти при помощи рейки.

Как пользоваться лазерным уровнем для укладки плитки на полу

Можно пользоваться лазерным уровнем и при укладке плитки на пол. Для этого необходимо получить пересечение лучей на полу. Выставляете требуемый режим, выбираете направление, по которому будете  укладывать плитку и, по видимой на полу линии, выравниваете шов.

Что может делать на стенах

Теперь рассмотрим как использовать лазерный уровень на стенах можно еще более активно:

  • Проверить насколько кривая стена. Параллельно ей, на расстоянии в несколько сантиметров отбиваете лазером горизонтальную плоскость. При помощи линейки или рулетки измеряете расстояние от луча до нескольких точек стены. Так определяется насколько завалена стена и в каком месте, можно найти выемки и бугры. Эта процедура необходима при выравнивании стен.
  • По той же методике можно проверить вертикальность углов.
  • Отметить горизонтальную линию для крепления чего-то: мебели, профиля для потолка из гипоскартона и т.д.

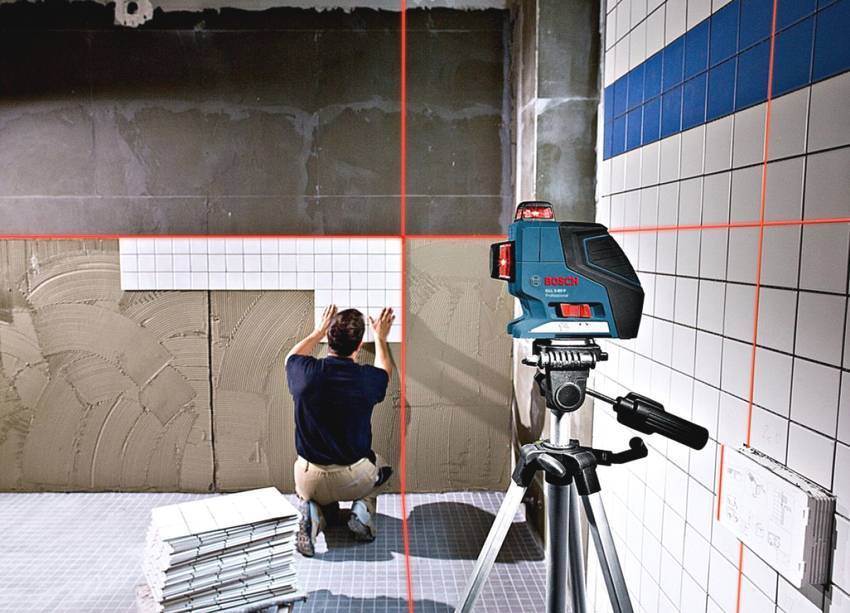

  • Получить перекрестие для укладки плитки на стену.
  • Иметь вертикальную линию, чтобы  правильно наклеить первый лист обоев. горизонтальную, чтобы ровно наклеить бордюр и т.п.
  • Проверить вертикальность откосов на окнах или дверях.
  • Отметить линию для прокладки электропроводки.

Пользоваться лазерным уровнем во время ремонта приходится часто, да и позднее в быту, при мелких работах он часто нужен: что-то ровно повесить, то выставить бытовую технику (стиральную машинку, например) и т.д.

Видео-уроки по работе с лазерным нивелиром (уровнем)

Настройка прибора

Для настройки прибора нужно взять новый шатун в сборе с крышкой и проверить, находится ли у него смещение головок (т. е. размер δ = т-п) в допустимых пределах, согласно чертежу и техусловиям (см. рис. 8.1).

Для этого шатун крепится на один из кронштейнов 12 и с помощью глубиномера замеряются величины соответственно между торцовыми плоскостями верхней и нижней головок шатуна и основанием прибора 11. Если смещение головок шатуна больше допустимого по техусловиям, то он заменяется новым и все повторяется до тех пор, пока не будет найден шатун, размер 8 у которого соответствует техусловиям для шатуна определенной модели.

После этого необходимо шатун снять с кронштейна, вставить в его верхнюю головку поршневой палец, надеть на него обойму с зеркалом 10 и шатун в сборе с обоймой опять закрепить на кронштейне с помощью быстросъемной шайбы 13 и рукоятки с эксцентриком (при проверке шатуна без втулки в верхнюю головку вставляется специальный палец).

Фиксировать шатун в горизонтальном положении позволяет установочная головка 4 прибора.

Контакты датчика, предназначенного для контроля смещения головок (т. е. размера 6), отрегулировать с помощью гаек так, чтобы в вертикальном ряду на табло 1 светились обе лампочки зеленого цвета. В дальнейшем при работе на приборе в случае отклонения размера 8 будут загораться лампочки красного цвета: верхняя — при положительном значении отклонения, нижняя — при отрицательном.

Затем приступают к регулировке прибора для проверки параметров шатуна на изгиб и скручивание.

Для этого включить лампочку коллиматора 7 и установить коллиматор так, чтобы крестообразная тень (образованная проволочками сетки) попадала на плоскость зеркала, вмонтированного в обойму 10. Плоскость зеркала с обоймой должна быть выставлена строго перпендикулярно к оси пальца шатуна. При этом условии центр крестообразной тени должен отражаться в центре плоскости зеркала 8.

Для регулировки зеркал необходимо проделать следующее: на плоскость зеркала 5 положить лист белой бумаги (для лучшей видимости крестообразной тени) и с помощью картонных прокладок под лапки крепления зеркала к траверсе отрегулировать его положение так, чтобы центр крестообразной тени падал в центр плоскости зернила. В этом положении закрепить зеркало 5, снять с его плоскости бумагу. Такую же операцию проделать и с зеркалом 6.

После этого приступают к регулировке зеркала 8, для чего проделывают следующее: покрывают его белой бумагой и закрепляют в положении, когда центр крестообразной тени размещается в его середине.

Далее снимают с плоскости зеркала 8 бумагу и регулируют положение этого зеркала так, чтобы центр крестообразной тени падал на центр экрана 3.

Затем шатун переустанавливается на противоположный кронштейн, причем той же плоскостью нижней головки и при том же закреплении обоймы 10 в верхней головке», что и в первоначальном положении.

Если шатун имеет деформацию скручивания или изгиб, то центр крестообразной тени в этом случае будет в стороне от центра экрана. Место падения этой тени на экране отмечается карандашом точкой А и соединяется пинией с центром экрана. Середина этой линии отмечается точкой В.

Деформированный шатун править до тех пор, пока центр крестообразной тени не будет падать на точку В.

После этого изменяем положение зеркала 8 таким образом, чтобы центр крестообразной тени из точки В переместился в центр экрана 3.

Переустановив шатун опять на противоположный кронштейн, проверить положение крестообразной тени. При поочередном закреплении шатуна на обоих кронштейнах «ню должно быть одинаковым, т. е. в центре экрана 3. При таком положении зеркал прибор считается настроен­ным на проверку изгиба и скручивания шатуна.

Для настройки прибора для проверки межцентрового расстояния между головками шатуна необходимо контакты другого датчика отрегулировать таким образом, чтобы при допустимых размерах межцентрового расстояния в горизонтальном ряду на табло светились обе лампочки зе­леного цвета, а при отклонениях межцентрового расстояния загорались лампочки красного цвета, причем при положительном значении отклонения — слева, а при отрицательном — справа.

После такой настройки по одному из шатунов можно приступать к массовой проверке шатунов той модели, на которую настроен прибор.

Для выравнивания стен используются разные способы и инструменты. Каждый из них имеет свои плюсы и минусы. Но самым лучшим из них, на мой взгляд, является выравнивание по уровню маяков и по лазерному уровню. Рассмотрим оба этих варианта, а вы выберите для себя наиболее подходящий.

Выравнивание стен своими руками – стальные уголки

Где применяется?

Перед тем как пользоваться нивелиром, следует узнать, в решении каких задач он может помочь.

  1. Его используют при монтаже навесных потолков, межкомнатных перегородок, ниш и других гипсокартонных конструкций.
  2. Не обойтись без лазерного нивелира при проектировании шкафов-купе, встроенной мебели, определении места расположения модулей кухонного гарнитура и разнообразных полочек.
  3. Нивелир пригодится при построении параллельных и перпендикулярных линий, необходимых для прокладки проводки и кабелей. А также с его помощью можно отметить места расположения осветительных приборов на потолке и стенах.

Вне стен дома тоже можно найти применение этому устройству. С помощью нивелира можно разметить границы садового участка, выстроить идеально прямые грядки. Он пригодится при строительстве беседки или закладке фундамента теплицы. Ему можно найти применение при выравнивании участка, при прокладке дорожек и заливке парковочного места.

Элементы управления лазерного уровня

Как правило, такие устройства оснащены тремя элементами управления: кнопкой включения, переключения режимов, а также рычагом для фиксации. Последний применяется для того чтобы зафиксировать уровень при выполнении разметки линий и углов, а также во время перемещения. Все лазерные уровни обладают автоматическим пределом нивелирования. Он составляет 5-10 градусов.  Для того чтобы нивелир выставить предварительно, на его штативе имеется специальный пузырьковый уровень. Выполнить предварительное выравнивание можно используя специальные винты, расположенные на штативе.

Техническое обслуживание приборов

Наиболее требовательны к уходу оптические устройства. Поэтому после каждого сеанса применения необходимо протирать окуляры, линзы и поверхности зрительной трубы. Малейшее загрязнение может сказаться на точности отражения данных. К примеру, имеет широкую линейку устройств такого типа, рекомендуя также регулярно выполнять и поверку. В отзывах к данной продукции часто встречаются критика, в которой отмечается, что не работает четкость на нивелире «Сокиа». Причины снижения качества изображения моделей этой серии могут заключаться и в запылении оптики, и в конструкционных нарушениях. Например, если те же линзы были установлены неплотно. В этом случае следует произвести поверочные процедуры, используя белый лист бумаги. Он располагается на заранее известном расстоянии возле разметочной рейки. Коррекция оптической оснастки производится до тех пор, пока результаты замеров не совпадут с заранее известными фактическими данными.

Настройка под наклоном

Регулировку лазерного уровня своими руками для проверки угла 900 выполняют между двумя плоскостями. Выделяют два метода определения верных параметров:

  • для приспособления с построителем плоскостей в виде бочонка;
  • с конусной призмой.

Первый тип устройства имеет трегер или поворотное основание. Приспособление устанавливают между стен на расстоянии 2 м и наносят метки на вертикальных поверхностях.

Затем голову измерителя аккуратно поворачивают по часовой стрелке на 900 так, чтобы не сдвинуть устройство. Нанесенные ранее метки совмещают с показаниями лазерной указки. Такую процедуру проделывают четыре раза для каждой стороны.


При идеальном совмещении отметок и луча получают правильное значение угла в 900

Вторая методика подходит для устройства с конусной призмой, т. к. головка не находится в центре при повороте. Прибор устанавливают на пол и ставят по две метки. Первую отмечают близко к нивелиру, а вторую на расстоянии 2 м. Корпус поворачивают на 900 и совмещают отметки. Так поступают еще четыре раза для каждой поверхности.

Что нужно сделать перед началом работы

Перед тем как приступать к использованию прибора вы должны четко разделять с каким типом лазерных нивелиров вам предстоит работать. Хотя если вы сами покупали данный прибор, то знать об этом вы должны были еще на этапе выбора лазерного уровня.

Все лазерные уровни можно разделить на:

Статические построители линий (другие названия — кросслайнер или мультипризменный построитель).

Ротационные построители линий (другие названия — многопризменный построитель, нивелир).

Статические построители осей (другие названия — указатель, точечный лазер).

В принципе, большинство производителей пишут в инструкции (обычно прилагаемой в комплекте), как подготовить прибор к работе. Как правило, никаких особых «танцев с бубном» не требуется – всё просто и понятно.

  • Если модель нивелира аккумуляторного типа, то перед ее использованием требуется зарядить аккумулятор.
  • Если устройство работает на батарейках, то вставляем их в отсек для питания.
  • Проверяем работоспособность уровня, включив его. Если появился луч лазера, то всё в порядке. Можно начинать установку прибора.

Нивелир Бош GLL 3-80 Professional и другие популярные модели

Сегодня существует множество приспособлений, которые предназначаются для снятия замеров на местности или же внутри помещения. Некоторые из них являются более эффективными, что достигается за счет качества составляющих. Рассмотрим, какие приборы такого типа стоит приобретать.

Наиболее функциональным устройством считается лазерный нивелир GLL 3-80 Professional, выпускаемый именитой немецкой компанией Bosch. Подобное приспособление применяется внутри помещения. Погрешность устройства крайне мала. Отклонения практически не наблюдаются даже на дистанции до 10 м. Стоит сказать, что существуют специальные приемники, с помощью которых можно увеличить радиус действия инструмента до 60 м.

Лазерный нивелир GLL 3-80 Professional является наиболее функциональным устройством

Питание прибора осуществляется от батареек. Если использовать устройство без перерывов, то заряда хватит всего на 4 часа. Поэтому стоит заранее предусмотреть дополнительные комплекты элементов питания. Такой инструмент оснащается держателем, благодаря которому производится настройка его расположения.

Нивелир GLL 3-80 Professional можно применять в хозяйственных и профессиональных целях. На корпусе инструмента есть специальные держатели магнитного типа. Кроме всего прочего, прибор имеет функцию автоматической настройки, что позволяет проводить его выравнивание.

Среди оптических уровней стоит выделить нивелир H-05, который относится к категории высокоточных. Этот прибор является профессиональным, он предназначается для расчета разности точек при выполнении разнообразных инженерно-геодезических работ. При использовании такого устройства стоит понимать, что оно требует определенных знаний и навыков от оператора. Для работы прибора необходима специальная рейка, оснащенная полусантиметровой шкалой.

Следует выделить несколько фирм, которые производят надежное и долговечное оборудование. Например, на современном рынке часто встречаются различные модели уровней, изготовленные компанией DeWALT. Качественные приспособления реализует и фирма Stabila.

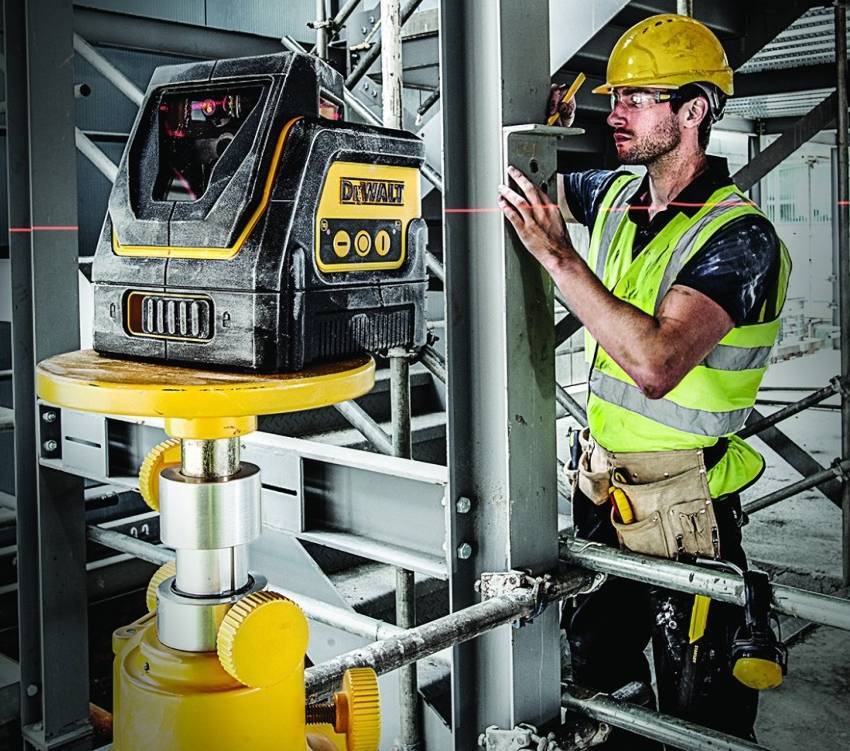

Отличное качество имеют приборы изготавливаемые компанией DeWALT

Как пользоваться лазерным нивелиром: распространенные ошибки при эксплуатации прибора

Многие люди, которые в первый раз используют данный прибор, могут столкнуться с определенными трудностями, которые приведут к неточностям в вычислениях. Рассмотрим, какие ошибки встречаются чаще всего при применении нивелиров в строительных целях.

В первую очередь следует позаботиться о том, чтобы инструмент находился в полной сохранности. Безусловно, современные модели нивелиров являются устойчивыми ко многим неблагоприятным факторам окружающей среды, однако они восприимчивы к механическим воздействиям (ударам). Следует также понимать, что надежность устройства не всегда регламентируется ценой. Лазерные нивелиры требуют более тщательного ухода.

Перегрев нивелира может негативно сказаться на точности измерений

Устойчивость прибора – очень важный момент. Если отнестись к этому фактору без должной серьезности, то тогда не только окажется неточным окончательный результат измерений, но и может пострадать сам прибор. Ремонт нивелира стоит недешево, поэтому не рекомендуется закрывать глаза на основные правила его эксплуатации.

Установку рейки прибора нужно провести таким образом, чтобы она находилась четко на поверхности. Это позволит исключить вероятность перекоса. И, наконец, ни в коем случае нельзя допускать, чтобы инструмент перегревался. Это негативно скажется на точности измерений.

Таким образом, нивелиры являются незаменимыми приспособлениями, с помощью которых определяется высота объектов. Полученные данные используются для возведения зданий. Бытовые лазерные модели можно применять для разных целей, когда требуется вычисление точного расположения строительных элементов.

Проверка прибора на правильность установки

От точности результатов измерений, проводимых прибором, зависит многое. Если отбивается плоскость для укладки плитки, то ровность установки инструмента повлияет на дизайн интерьера. Если же выполняется проверка плоскости при строительстве дома, то установка нивелира повлияет на качество постройки и надежность этого сооружения.

Каждый прибор (в зависимости от модели и его стоимости) имеет соответствующие показатели погрешности

Допустимые показатели погрешности указываются непосредственно в инструкции к оборудованию, на что следует обращать внимание еще при покупке инструмента. Допустимые показатели погрешности указываются в соответствующих единицах измерения, которыми являются мм/м

Погрешности не столь важны при использовании аппарата внутри помещений, но они крайне обязательны при проведении наружных работ по отбиванию плоскости и выравниванию стен.

Погрешность относится к одним из основных технических параметров инструмента, а некоторые производители указывают величину отклонений не только в технической документации, но еще и на корпусе прибора. Если известна величина погрешности, то можно просчитать допустимое отклонение от нормы. Если величина отклонения является выше допустимой, то рекомендуется воспользоваться нивелиром с меньшим значением погрешности.

Не имеет значения, применяется лазерный уровень для выравнивания пола, стен или потолка, но перед тем, как произвести соответствующие измерения, понадобится сделать проверка точности. Проверка проводится достаточно просто, для чего выполняются следующие действия:

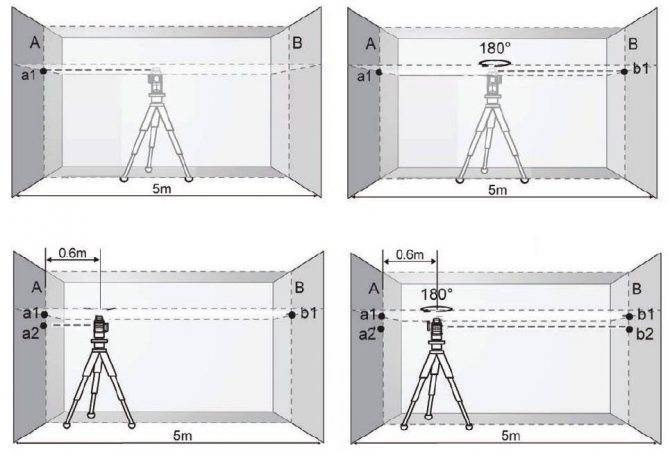

  1. Для начала нужно на двух параллельных стенках в помещении поставить отметки, по которым и будет производиться проверка
  2. Одна отметка ставится на стенке, которая ближе к прибору (на расстоянии до 1 метра)
  3. Вторая отметка ставится на противоположно стенке, расположенной на расстоянии более 2 метров. Чем дальше расстояние между стенками, тем точнее можно выявить отклонения прибора
  4. После нанесения разметки маркером или карандашом на стенке, необходимо переместить уровень непосредственно к стенке, которая находилась дальше от уровня
  5. Совместить луч направленного лазера с точкой, которая была отмечена. Затем спроецировать луч на противоположную сторону и посмотреть, совпадает ли он с отметкой
  6. Если совпадает, то инструмент имеет незначительную погрешность (учитывайте, что чем больше расстояние между стенками, тем выше погрешность, и чем меньше промежуток между ними, тем погрешность будет соответственно ниже)
  7. Если лазерный луч не совпадает с отметкой, то погрешность имеется, и ее величина достаточно высокая. В корпусе прибора есть специальные регулировочные винты, позволяющие также подстроить нивелир, уменьшив отклонение от нормы

Перед тем, как пользоваться лазерным уровнем для выравнивания стен, надо убедиться в отсутствии больших отклонений, иначе показатели будут не соответствовать действительности. Ниже представлена видео инструкция и обучение, как правильно произвести проверку нивелира на точность измерений.
