Как правильно расставить акустику для домашнего кинотеатра без проводов

Усилитель звука для ПК

Акустическую систему от домашнего кинотеатра можно использовать как усилитель звука при работе за компьютером: просмотр фильмов, игры, звучание музыки. Однако нельзя просто соединить колонки с системным блоком – ничего хорошего из этого не выйдет, т. к. требуется ресивер.

Таким образом, будет задействована вся акустическая система целиком, а если звук в фильме идёт справа, то и звучать он будет из правой колонки. Если же подключить акустику от домашнего кинотеатра напрямую, то либо сгорит звуковая карта на компьютере, либо испортятся колонки (звук будет такой силы, что акустика не выдержит напряжения).

Осуществлять процедуру подключения следует правильно, через кабель формата mini-jack «тюльпаном»:

  • Mini-Jack штекер вставляется в соответствующий разъём на системном блоке ПК (помечен зелёным цветом, туда же подсоединяются наушники);
  • красный и белый штекеры на «тюльпане» подключатся к DVD-проигрывателю с пометкой «In» в соответствующие цвета на панели;
  • колонки кинотеатра следует присоединить к плееру идущим в комплекте кабелем (или их набором), все разъёмы помечены, но для верности можно воспользоваться инструкцией от домашнего кинотеатра;
  • на компьютере следует зайти в настройки звуковой карты (обозначается как «Звуковые входы/выходы») и изменить тип с 2.0 на 5.1 (это и есть 6 колонок акустической системы);
  • на DVD-проигрывателе также необходимо изменить канал звукового входа, чтобы звук правильно переводился на колонки;
  • в случае ошибки звук проигрываться не будет в принципе, поэтому можно смело экспериментировать;
  • после всех настроек включается любая аудиодорожка (музыка, фильм, игра) и проверяется качество и наличие звука.

Пара слов об особенностях монтажа

Приобретённую модель ещё нужно установить и сделать это собственными руками, как я уже писал выше, несложно. Единственное, где может всё-таки понадобиться совет профессионала, так это в выборе мест размещения колонок, чтобы гарантировано получить максимальный акустический эффект.

Далее же рассмотрю монтажные работы на примере гипсокартонного потолка:

  1. На этапе возведения каркаса проводим через его конструкционные элементы всю необходимую проводку к точкам установки звуковых систем. При необходимости добавляем звукоизоляционный материал;

Готовая шумоизоляция и выведенные провода

  1. После окончания монтажа гипсокартона наносим разметку в соответствии с посадочными местами приобретённых устройств;
  2. При помощи электрического лобзика, оснащённого тонкой пилочкой, вырезаем нужные отверстия. Также для этого можно применить насадку в виде коронки и дрель или перфоратор, в таком случае достаточно будет отметить лишь центр будущего проёма;

Сверление отверстия в гипсокартонном потолке под установку акустической системы

  1. Подключаем провода к колонке;
  2. Вставляем устройство в проём и закрепляем с помощью специальных фиксаторов;

Зафиксированная в потолке акустическая система

Виды акустики

Акустика для телевизора Samsung и других моделей ТВ разделяются на две основные группы по техническим характеристикам: активные и пассивные. Первые по стандарту оснащены встроенным усилителем, питаются напрямую от сети. Они не требуют помощи дополнительных устройств. Как правило, такой тип акустики чаще всего встречается в компьютерных динамиках.

Подключение проходит посредством стандартного разъема Mini Jack. Активные колонки для телевизора соединяются с устройством с помощью круглых 3,5 мм входов. Если ТВ не оснащено таким разъемом, то используется специальный переходник для тюльпанов.

Пассивная акустика, или сабвуфер, не имеет усилитель звука, что меняет алгоритм подключения. Его необходимо сначала соединить с усиливающим устройством, затем уже в один из разъемов на панели ТВ.

Простые колонки

Существует возможность напрямую подключить простые компьютерные колонки к любому телевизионному устройству, оборудованному TRS 3,5 мм разъемом.

Также они требуют дополнительного питания – розетки. Перед тем, как подключить колонки к телевизору LG или Samsung, нужно удостовериться, что на панели устройства есть соответствующие выходы. Добиться приличного звучания помогут усилитель звука и система регулировки громкости.

Мультимедийный центр

Техническая предрасположенность мультимедийного центра предусматривает качественное звучание, не сравнимое с некоторыми встроенными телевизионными динамиками или недорогими колонками для компьютера. Подключить акустику к телевизору можно с помощью колокольчиков или разъема TRS.

Составная стереосистема

Аппаратура обладает практически совершенным качеством звучания. Состоит из следующих элементов: мощные колонки с встроенным усилителем, пассивная акустика, а также сабвуфер, раскладывающий звук на отдельные каналы. В совокупности составная стереосистема обеспечит комфортное прослушивание не только музыкальных композиций, но и объемный реалистичный звук при просмотре кино.

Подключается стереосистема к телевизору Samsung или других брендов с помощью разъема тюльпанов. Также используются переходники RCA или TRS. Звук с телевизора выводится напрямую на колонки активной группы, поэтому нужно использовать рекомендованные провода и кабели.

Домашний кинотеатр

Домашний кинотеатр обеспечивает высокое качество передачи звукового сигнала. Он является самой оптимальной стереосистемой. Для максимально качественного звучания используется звуковой ряд формата 5.1, состоящий из динамиков и одного сабвуфера. Система имеет усилитель с профессиональным ресивером, что придает звучанию колонок чистоту и объемность.

К телевизору Samsung есть возможность подключения через цифровой разъем HDMI для получения на выходе звука превосходного качества. Перед тем, как подключить домашний кинотеатр, следует выключить ТВ, чтобы избежать короткого замыкания.

Беспроводные колонки

Современный смарт-ТВ имеют встроенный модуль Bluetooth, который позволяет сопрягать ТВ с другими устройствами. Подключить беспроводные колонки с телевизионным устройством несложно, так как система имеет интуитивно понятный принцип, который может немного отличаться на разных моделях. Такой способ удобен тем, что звуковые колонки можно удаленно подключить к телевизору Samsung без лишних проводов.

Чтобы подключить беспроводные колонки необходимо сделать следующее:

  • В меню настроек ТВ найти пункт Bluetooth и включить его.
  • Гарнитура должна быть включена, чтобы смарт-ТВ нашел ее.
  • Затем выбрать нужное устройство для сопряжения.

Беспроводная акустика для ТВ совместима не только с моделями Самсунг, но и LG, Sony, Phillips и других производителей. Следует изучить инструкции, идущие в комплекте со смарт-телевизорами.

Моноблок

Многие владельцы компьютерных моноблоков задаются вопросом: как подключить моноблок к телевизору? Этот процесс несложный, достаточно соединить компьютер с ТВ посредством HDMI или USB кабеля. В настройках нужно выбрать источник входящего сигнала.

Немного сложнее настроить звук так, чтобы его выводили телевизионные динамики. Для этого нужно зайти в настройки звука на компьютере и выбрать по умолчанию HDMI-выход. Если ничего не изменилось, во вкладке «Поддерживаемые форматы» следует настроить частоту звука, которая должна быть равно 48 кГц.

Как работает WiSA

Продукты с логотипом WiSA Ready в сочетании с USB-донглом WiSA и сертифицированными спикерами WiSA по современным меркам обеспечивают вполне качественное (на презентации, проходившей в рамках CES, его назвали «максимально возможным») беспроводное звучание для фильмов, музыки, игр (киберспорта) и других вариантов современного аудио.

Summit Wireless Technologies не публикует подробных данных о том, что конкретно представляет собой технология WiSA, но некоторая информация все же есть. Еще пять лет назад WiSA Association опубликовала данные о возможностях технологии. В частности, в документе говорилось о беспроводной передаче 24-битного несжатого аудио разрешением до 96 бит/сек и быстром обнаружении и восстановлении ошибок, по алгоритмам, близким к применяемым в технологии воспроизведения CD и обеспечивающим непрерывный звук. Известно, что в системе WiSA реализована передача некомпрессированного аудио на частоте 5.2–5.8 ГГц. Также компания пишет, что передавать можно будет до 8 каналов несжатого 24-битного звука, включая иммерсивные форматы типа Dolby Atmos и DTS X

Самое важное, что задержка — та самая «latency» — всего 5,2 мс, к тому же она не меняется в зависимости от загрузки сети (это в 10-20 раз лучше, чем у Bluetooth и Wi-Fi). Более того, тот же Тони Остром отмечает, что задержка может быть снижена до 2,6 мс, а синхронизация между всеми колонками идет с отклонением не более двух микросекунд

Вдобавок алгоритмы ADAPT (патент Summit Wireless Technologies), по данным специалистов WiSA, неким образом предотвращают помехи, устанавливают приоритет трафика и тем самым удваивают пропускную способность беспроводной сети. Это справедливо, в том числе и для полного набора спикеров 7.1, и для конфигурации Atmos до 5.1.2.

Кроме того, WiSA-совместимый вариант передачи аудиопотока полностью отвечает требованиям DFS, что обеспечивает ему повышенную помехозащищенность.

Как вывести звук с телевизора на домашний кинотеатр/ AV ресивер + видео.

Современные телевизоры способны передавать великолепное качество картинки, вплоть до разрешения 4K, могут воспроизводить 3D видео, оснащаются встроенными спутниковыми ресиверами, но вот качество звука, даже у дорогих моделей, хромает. Это и понятно, ведь телевизоры становятся все тоньше и хорошую акустику туда физически не поставишь. Но решение есть- покупка домашнего кинотеатра или AV ресивера с качественными колонками. Даже с помощью бюджетной акустики вы получите хорошее качество звука. В этой статье я хотел бы подробно рассказать о том, как вывести звук от телевизора на ресивер домашнего кинотеатра.

Вывести звук от телевизора к домашнему кинотеатру/ ресиверу с помощью HDMI кабеля.

Один из самых современных способов передать звук в высоком качестве (не  только звук, но и видео) является интерфейс HDMI. Что касается передачи звука от телевизора к ресиверу этот интерфейс так же подойдет, но с небольшими оговорками — ваш телевизор и домашний кинотеатр должны поддерживать технологию Audio Return Channel (ARC).

ARC (Audio Return Channel) технология, с помощью которой можно передавать объёмный звук, с телевизора на домашний кинотеатр/ ресивер с помощью  HDMI-кабель v 1.4.

Но для того что бы воспользоваться этой технологией у вашего телевизора должен быть разъем HDMI (ARC).

HDMI разъем с поддержкой ARC должен быть и на ресивере домашнего кинотеатра, эту информацию вы можете узнать из технической документации к аудиосистеме.

Если ваш телевизор и аудиосистема поддерживает ARC осталось подключить их между собой кабелем HDMI версии 1.4, желательно 1.4b

Обратите внимание на то, что кабель должен быть высокого качества, поскольку при низком качестве кабеля, возможны проблемы при воспроизведение аудио на домашнем кинотеатре, в частности звук может пропадать на несколько секунд

После того, как вы подключили ТВ и домашний кинотеатр/ ресивер качественным HDMI кабелем v 1.4, убедитесь что ARC включен как на телевизоре, так и на аудиосистеме. Осталось в настройках телевизора выбрать- воспроизводить звук с аудиосистемы (вместо встроенных колонок) и наслаждаться качественным звуком.

Данный способ позволяет добиться отличного качество звучание без использования лишних проводов и, на мой взгляд, является наиболее предпочтительным.

Воспроизведение аудио с телевизора на аудиосистеме с помощью оптического кабеля.

Еще один способ передавать звук с ТВ на аудиосистему- с помощью оптического кабеля. Для этого убедитесь, что на телевизоре и ресивере домашнего кинотеатра есть разъем для подключения оптического кабеля. На телевизоре должен быть разъем — OPTICAL OUT, а на ресивере домашнего кинотеатра — OPTICAL IN.

Если таковые разъемы имеются, осталось приобрести оптический кабель нужной длины и подключить ТВ и домашний кинотеатр.

В чем преимущество данного способа- оптический кабель не «боится» электромагнитного излучения, поэтому помех при его использовании не будет, плюс ко всему он способен передавать великолепное качество звука.

Вывести звук с телевизора на ресивера домашнего кинотеатра с помощью коаксиального кабеля.

 Если первые два способа вам не подходят, то подключение с помощью коаксиального кабеля (RCA-RCA)- ваше спасение.

Первым делом посмотрите присутствует ли такой разъем на вашем телевизоре и аудиосистеме.

После этого подключите с помощью кабеля разъем COAXIAL OUT (S/PDIF — OUT COAXIAL) на телевизоре и разъем COAXIAL IN на ресивере кинотеатра. После этого можно наслаждаться многоканальным звуком на домашнем кинотеатре.

 Настроить воспроизведение аудио с телевизора на ресивер с помощью аналогового подключения.

Если все выше описанные способы вам не подошли, можно воспользоваться самыми простыми способами, а именно использовать аналоговое подключение, например подключение с помощью RCA (в простонародии — тюльпан).

С его помощью подключите порт AUDIO IN на ресивере и AUDIO OUT (LINEOUT) на телевизоре. Помимо «тюльпана» можно использовать различные переходники, например mini Jack — 2RCA, SCART — 2RCA (если 3RCA, то желтый (передает видео) не нужно подключать) и т.д. главное подобрать аудио разъем на телевизоре с приставкой OUT а на ресивере домашнего кинотеатра с приставкой IN.

Итог.

Как вы могли убедиться для того, что бы настроить воспроизведение аудио с телевизора на домашнем кинотеатре есть довольно много способов. Вам решать каким из них воспользоваться.

Способ 4. USB -> Multichannel Analog

Большинство предлагаемых на просторах интернета китайских «многоканальных USB-аудиокарт» довольно примитивные обманки, выдающие обработанное стерео. Сэкономить не получится.

Другое дело — внешние аудиокарты. Некоторые из них способны выдавать многоканальный звук, и подходят для подключения к планшетам, ноутбукам, настольным компьютерам.
К сожалению, даже Smart TV, не говоря о большинстве устройств с пропиетарными прошивками (ресиверы, медиаплееры) не смогут распознать ее как аудиоустройство. Поэтому Creative Sound Blaster Omni Surround 5.1, Creative X-Fi Surround 5.1 Pro или ST Lab M-330 USB подойдет только как компьютерные аксессуары, либо в случае раздельной трансляции звука и видеоряда с компьютера. А это уже совсем другая история.

Варианты подключения домашнего кинотеатра к компьютеру

Подключение домашнего кинотеатра к компьютеру может быть выполнено двумя способами. В первом случае ПК для вывода звуковой дорожки подключается к DVD плееру с подсоединенными колонками, а для передачи изображения – к телевизору через HDMI. Во втором случае акустика подсоединяется напрямую к компьютеру.

Компьютер, телевизор и колонки

Чтобы подключить домашний кинотеатр к компьютеру для вывода звука, потребуется ресивер, в качестве которого обычно выступает DVD или Blu-Ray проигрыватель. Это устройство получает целиком весь звуковой ряд, а затем делит его на составляющие и отправляет на каждую подключенную колонку соответствующий ее предназначению фрагмент.

В результате, если звук согласно событиям фильма звучит сзади, то и зритель услышит его с тыльных динамиков. Различные динамики предназначены для передачи разных аудиодорожек, так, например, голос будет слышен с центральной колонки над телевизором, а не сзади или сбоку. Это создает ощущение, что разговаривают люди на экране. Сначала необходимо выполнить подключение колонок к ресиверу. Для этой цели чаще всего используется кабель, идущий в комплекте с акустикой.

Выход с маркировкой Front R и L используется для подключения фронтальных динамиков, Center – центральных, Rear или Surround – тыловых, Subwoofer – сабвуфера.


Следующий шаг – плеер подключается к компьютеру. Потребуется приобрести, если не идет в комплекте, кабель 2RCA (штекеры типа «тюльпан» красного и белого цвета) – mini Jack 3,5 мм (разъем для наушников).

Этот провод подключается штекером 3,5 мм в зеленый выход с маркировкой OUT на аудиокарте компьютера, используемый для вывода звука на наушники или стереоколонки. «Тюльпаны» подсоединяются к ресиверу во входы красного и белого с маркировкой IN. Теперь необходимо подсоединить телевизор или монитор к домашнему кинотеатру. Для этого используются такие виды кабеля, как VGA, HDMI, DVI. Второй и третий типы провода более предпочтительны, т.к. передают изображение в максимально возможном качестве.

Кроме того, DVI и HDMI транслируют еще и аудиосигнал, поэтому звук при просмотре фильма можно просто передать на динамики телевизора, без использования домашнего кинотеатра. Если на компьютере и телеприемнике нет одинаковых разъемов, можно воспользоваться переходниками, например, DVI-HDMI.

Для установки связи между техникой нужно кабелем соединить оба выключенных устройства, затем запустить их и в телевизоре в списке источников сигнала выбрать вход, к которому подключен компьютер. Если их несколько, не ошибиться поможет маркировка, которая обычно присутствует возле разъемов на тыльной или боковой панелях телеприемника. При подключении кабелями HDMI и DVI аудиосигнал выводится напрямую на телевизор.

Чтобы передать его на домашний кинотеатр, можно соединить оптическим кабелем или HDMI вход на ресивере и выход на телеприемнике. Еще один вариант – соединить телевизор и колонки, подключенные к плееру, кабелем 2RCA-2RCA или 2RCA-mini Jack 3,5 мм. Если при подключении через HDMI нет звука, стоит убедиться, что оба устройства поддерживают стандарт ARC, позволяющий передавать звуковую дорожку с телеприемника на домашний кинотеатр. Таким образом, при подсоединении через плеер на компьютере запускается фильм. Изображение выводится на тв, а звук – через ресивер на динамики домашнего кинотеатра.

Прямое подключение колонок

Если для компьютера пользователем приобреталась продвинутая звуковая карта 5.1 с рядом дополнительных каналов, использовать AV-ресивер для подключения необязательно. Все, что нужно – приобрести несколько переходников 2RCA-mini Jack 3,5 мм.

Далее к зеленому разъему на аудиокарте подключаются через переходник фронтальные колонки, к черному – тыловые, к оранжевому – центральная и сабвуфер. Чтобы подключить боковые динамики для систем 7.1, задействуется серый выход.

Акустика

С тем, чтобы физически подсоединить к телевизору современный домашний кинотеатр, проблем не возникнет даже у новичка. В основном схема простая и интуитивно понятная. Есть комплект кабелей и разъёмы, подходящие только для них. Объединить компоненты между собой оказывается довольно легко. Обычно схема подключения прилагается к самому оборудованию.

А вот настройка – дело куда более серьёзное и сложное.

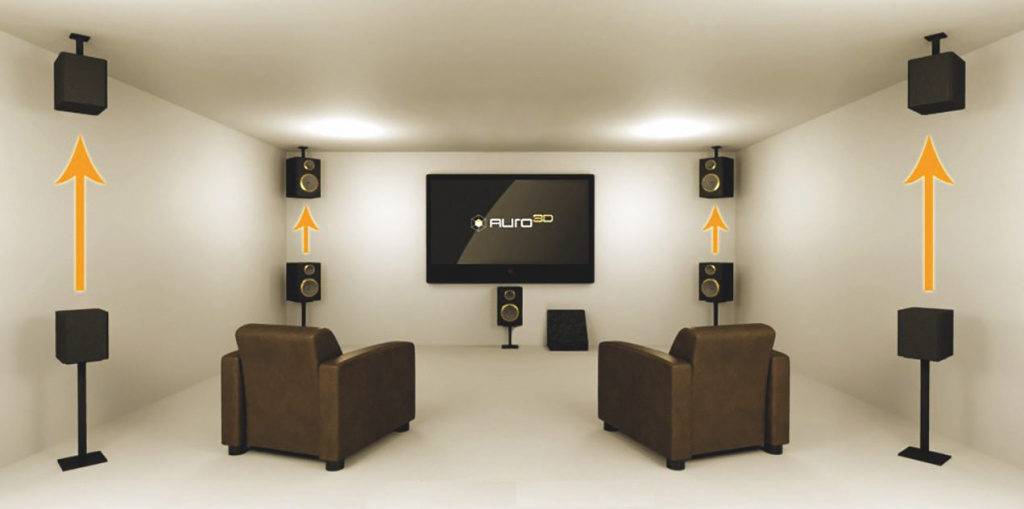

Особенно это касается акустических систем. Самыми популярными считаются системы 5,1 и 7,1. Здесь 1 означает канал сабвуфера, а 5 и 7 указывают на число динамиков.

СОВЕТ. Чтобы обеспечить максимально комфортное звучание акустики, все колонки должны располагаться на равном удалении от пользователя.

В основном используется круговая схема, то есть динамики буквально окружают слушателя.

Ручная настройка акустики задача довольно сложная, потому тут лучше обратиться к профильным специалистам. Это так называемые инсталляторы. При настройке они применяют специальную аппаратуру.

У современных ресиверов есть режим автонастройки акустического оборудования. Чтобы выполнить такую настройку, необходимо подключить к ресиверу микрофон, разместить его там, где предположительно будет находиться слушатель, а затем запустить автооптимизацию. На автонастройку может уйти около 30 минут.

Нельзя сказать, что подключение к ТВ домашнего кинотеатра задача чрезвычайно сложная и требующая исключительно профессионального вмешательства. Соединить все провода и разъёмы обычно не составляет труда. Основную трудность представляют именно индивидуальные настройки. Но если отталкиваться от представленных рекомендаций, изучить инструкцию производителя, то и с этой задачей удастся справиться

А при необходимости всегда можно пригласить специалистов, которые проведут все работы по монтажу и настройке, принимая во внимание ваши пожелания и требования

Как собрать домашний кинотеатр

Перед осуществлением монтажа домашнего кинотеатра необходимо определиться с местом его расстановки, а также учесть следующие моменты:

  1. Для просмотра кино нужно выбрать правильный размер экрана, так как при использовании маленького телевизора не получится достигнуть желаемого эффекта. Однако не соответствие параметрам комнаты также нарушит комфорт просмотра.
  2. Монтаж сабвуфера, DVD-плеера, ресивера осуществляется в центре сразу же под монитором.
  3. Устройство для воспроизведения изображения должно размещаться на уровне глаз зрителя.
  4. Акустика должна окружить зрителей, то есть они должны находится в центре круга колонок.

Кроме этого важно определиться с типом кинотеатра. Существует беспроводный вариант, который обеспечивает сокращение количества используемых кабелей

Настройка

Домашний кинотеатр – это комплекс оборудования, которое обеспечивает окружение слушателя со всех сторон звучанием

Поэтому после выбора и подготовки помещения очень важно правильно разместить в нем колонки, чтобы настроить звук домашнего кинотеатра

Далее важно выполнить настройку домашнего кинотеатра, посредством конфигурации системы с целью получения оптимального звука. Для этого нужно:

Для этого нужно:

  • выбрать режим звучания басов центральным громкоговорителем;
  • в случае большого громкоговорителя нужно выбрать режим Wide и добиться оптимального звучания баса, если же он размещен на центральном видеоплеере необходимо установить режим Normal;
  • нужно установить время задержки в процессе настройки центрального канала;
  • если же фронтальные колонки размещены по дуге такой настройки не надо;
  • в случае размещения сателлитов по прямой задержка должна составлять 1 мс на каждые 30 см разницы расстояния между слушателем и аппаратурой;
  • в итоге необходимо установить уровень громкости каналов, который регулируется регулятором громкости ресивера и отдельно на каждом канале.

Заключение
Установка домашнего кинотеатра – это процесс, который складывается из нескольких ответственных этапов, каждый из которых играет важную роль в получении качественного результата воспроизведения звука и картинки.

В данном случае главную роль играет тип ресивера и количество возможных к подключению к нему установок. Кроме этого не последняя роль отдается мощности колонок и сабвуфера, а также размерам самого помещения, ориентируясь на которое собирается домашний кинотеатр.
