Ремонт наушников в домашних условиях

Как устроена газовая горелка для сварки

Газовая горелка очень просто устроена. Она состоит из длинной трубки, которую назвали сопло. Из этой трубки выходит пламя. К соплу прикручена рукоятка, за которую газовую горелку удобно удерживать. На рукоятке имеется регулятор пламени.

Газовая горелка подключается гибким и довольно тонким шлангом к газовому баллону. При этом баллон может быть любой емкости. Если речь идет о какой-нибудь глобальной работе, где требуется много времени что-либо варить, к горелке подключают баллон большой вместимости. Если же нужна мобильность, можно брать баллон совсем небольшой, который удобно транспортировать и переносить с места на место.

Наиболее частые причины проблем

Если учесть разные виды конструкции «ушек», то наиболее частые виды проблем с ними таковы:

  • Обрыв провода. Кабель, ведущий к одному из спикеров, можно случайно перебить, разорвать или перетереть. Это особенно вероятно, если часто перегибать шнур.
  • Поломка мембраны динамика. Чаще встречается в накладных моделях, где динамики большего размера и меньше защищены корпусом.
  • Поломка штекера. Случается, если неаккуратно согнуть его, вытаскивая из плейера или телефона.
  • Программные проблемы с источником звука (неверно установленный драйвер, неправильная настройка выхода)

Каждый из этих случаев стоит рассмотреть отдельно.

Как разобрать штекер наушников

Если с работой наушников что-то не так, необходимо обратить внимание на штекер. Очень частой причиной поломки бывает изгиб жил кабеля в месте соединения со штекером

Выявить такую поломку несложно. Необходимо активировать наушники и включить музыку, переминая пальцами место изгиба вы должны услышать треск или какой-то шум. Это указывает на неполадку именно в данном месте. Следовательно, необходимо разобрать штекер и починить его.

Для ремонта выполните следующие действия:

При помощи кусачек отсоедините кабель от штекера.

ЦЕЛЬ РЕМОНТА. Извлечь из оплётки металлическую часть. Учитывайте то, что элемент надёжно впаян и сохранить оплётку вам не удастся.

Металлическую часть штекера доставайте аккуратно, важно не повредить контакты. Сохраняйте припаянные проводки

По цвету изоляции легко разобраться, куда паять жилы кабеля.

СПРАВКА. Если гарнитура укомплектована микрофоном, значит, под оплёткой вы увидите не три, а четыре жилы.

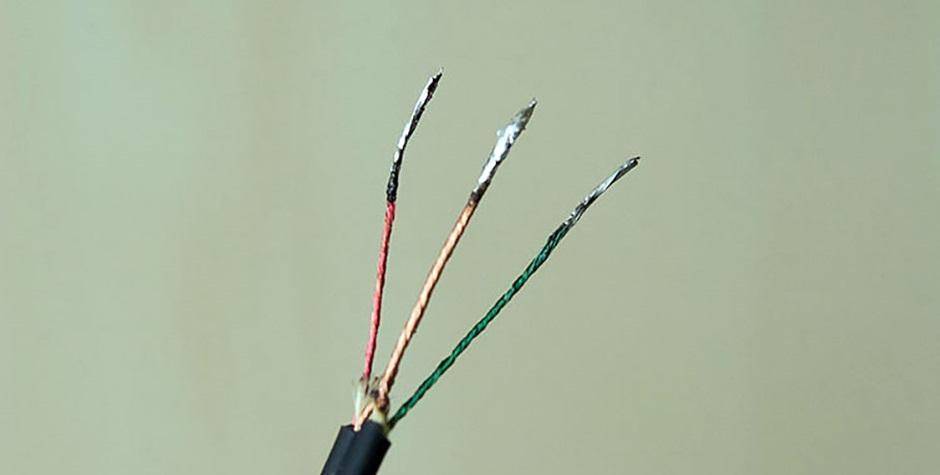

Кабель, который вы отделили от штекера необходимо будет зачистить. Достаточно будет взять 5 мм изоляции, чтобы иметь возможность припаять медную жилу к контакту штекера.

ВАЖНО. Жилки проводков покрыты при использовании зашитого лака, он препятствует спайке

Для работы необходимо счистить или опалить это покрытие.

Изготовьте новый кожух для штекера. Для этого вам потребуется колпачок от обычной ручки. На провод оденьте кусочек термоусадочной трубки. Это позволит снизить вероятность повторного повреждения провода в том же месте. Жилы кабеля необходимо припаять с контактами штекера. Не забывайте о цвете проводов и их соответствии.

Для проверки работоспособности воспользуйтесь тестером. В другом случае можно подключить штекер в устройство и включить музыку. Если всё хорошо работает, подогрейте термоусадочную трубку. Подвиньте колпачок, предварительно смазав его эпоксидной смолой.

Процесс разборки наушников относительно несложная задача. Главное, всё делать аккуратно и не торопиться. Ознакомившись с приведённой информацией, вы без труда сможете отремонтировать неполадки своей гарнитуры и продолжать, и дальше её эксплуатировать.

Обзор наушников Sven AP — 540 (Анбоксинг, мнение, тест)

Показать панель управления

  • Опубликовано: 28 мар 2016
  • Не знаете какие дешевые наушники выбрать? Тогда вам сюда. В этом видео я рассказываю о плюсах и минусах наушников Sven AP — 540, тестирую микрофон, высказываю своё мнение. Это полноценный обзор данных наушников.Приятного просмотра)Zirex — Это канал для людей которые любят играть или просто не знают чем заняться. Здесь вы найдёте такие игры как SMITE и WoT, а так же прохождения и летсплеи по разным инди играм.WebMoney- R284778971323 Z370059177306Реферальная ссылка на партнёрскую программу:youpartnerwsp.com/ru/join?74247Моя группа в ВК: club63515722
  • Наука

Основные причины неисправности наушников

В процессе эксплуатации наушники, в зависимости от своего назначения, могут подвергаться значительным электрическим, климатическим и механическим нагрузкам:

1. Электрическая перегрузка по мощности

Многие пользователи, приобретая наушники, руководствуются только репутацией производителя, не рассматривая такие параметры, как номинальная и максимальная мощности, сопротивление излучателя.

При этом, если выходные каскады головного устройства (мобильная техника, автомагнитола, усилитель и др.) будут рассчитаны на высокоомную нагрузку, а наушники будут иметь сопротивление излучателей низкоомное, возможна значительная перегрузка по мощности.

Она обычно ощущается в виде хрипа в наушниках. Такой хрип даже за короткое время может привести к перегоранию звуковой катушки наушников либо механическому отрыву ее от конструкции излучателя. Это серьезная, чаще неисправимая, неисправность.

2. Попадание влаги либо дождевой воды в конструкцию динамического излучателя наушников

Наушники, используемые во время спортивных тренировок, прогулок или путешествий, часто находятся в экстремальных климатических условиях эксплуатации (пот, дождевая вода, повышенная или пониженная температура).

Это может привести к попаданию влаги в звуковые каналы динамической системы, непосредственно на динамики. Со временем это приводит к ослаблению клеевых креплений, разрушению материалов и контактов.

Некоторые пользователи не соблюдают требований по хранению наушников. Например, во время хранения наушников под лобовым стеклом автомобиля, летом они могут нагреваться до температуры выше 100 градусов Цельсия.

3. Механические нагрузки

Большинство потребителей не раз бросали свои наушники на журнальный столик с высоты 20-30 сантиметров. Соразмерно своим параметрам это аналогично ситуации, если бы звуковую колонку бросить с высоты 2 метра. Второй более опасный механический фактор – механические напряжения на шнур.

В результате его растяжения, перелома, повреждения тонкие проводники могут разорваться, нарушив электрическое соединения. Наиболее проблемные места – соединения проводов с излучателями, разъемом, разветвителем-регулятором и Y-разветвителями.

Рекомендации: Как припаять штекер наушников

Как происходит подача звука

В стандартном виде, то есть без изменения вами «заводских» настроек между наушниками звуки распределяются между собой в «стерео» режиме. Режим «стерео», он осуществляет подачу музыки от определенного инструмента на более подходящий для этого звука наушник. Это было сделано с целью увеличения эффекта присутствия музыки и эффекта погружения в атмосферу той или иной песни. Таким образом, например, слушая на сломанных наушниках музыку со скрипкой и голосом вместе, вы можете не получать часть звуков от скрипки, или наоборот, от голоса. Почему? Все очень просто, потому что на один наушник передается музыка со скрипки, а на другой соответственно, голос. Согласитесь, удовольствия от прослушивания в таком случае будет не очень много. Но, можно предложить вам послушать музыку на одном наушнике, только без режима «стерео» звучания.

Проблемы с регулятором громкости

Как починить наушники, если возникли проблемы с регулятором громкости в виде пропадания звука или треска? В данном случае можно воспользоваться графитной смазкой, чтобы нанести ее на резистивный слой для восстановления контакта. После этого гарнитура должна функционировать без проблем.

Если после смазки гарнитура продолжает работать плохо, то регулятор требуется заменить на новый.

Таким образом, в большинстве случаев, прежде чем бежать и покупать новую гарнитуру, ее ремонт можно проделать собственноручно. Для этого потребуется паяльник с тонким жалом и навыки обращения с ним.

В данной статье мы подробнее рассмотрим, как разобрать наушники разных конструкций (включая беспроводные) на примере популярных брендов (JBL, Sony, Samsung и др.)

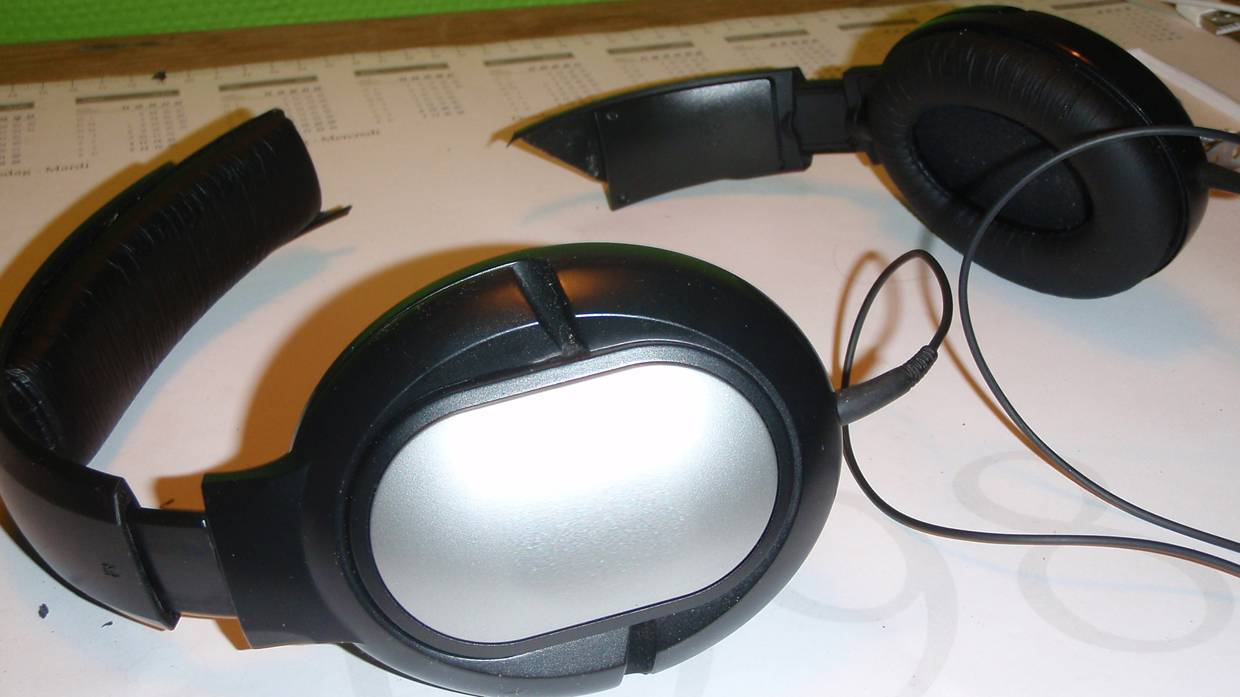

  • Полноразмерные накладные наушники, на примере беспроводных Битс и проводных Sony;
  • Вакуумные наушники на примере Phillips;
  • Наушники-капельки (Apple EarPods);

Почему может пропасть звук?

Что делать если во время разговоров или музыкального воспроизведения звук пропадает?

Существует несколько способов решения проблемы:

  • если наушники заряжены, следует их переключить в режим работы одного наушника при разговорах по телефону;
  • самая распространенная проблема – сбой работы функции Bluetooth на айфоне. Чтобы решить эту проблему, необходимо перезагрузить телефон;
  • если приведенные выше способы не подействовали, следует перезагрузить гарнитуру;
  • если отключить опцию «Автообнаружение уха», то это сузит функции гаджета и позволит устранить причину отсутствия звука.

Поиск места разрыва

Чтобы отремонтировать гарнитуру с перебитым проводом, владельцу необходимо запастись подходящим инструментом и решимостью довести дело до конца. Обнаружив поломку, первым делом необходимо выяснить, в каком из проводов образовался разрыв. Специалисты прибегают в этом случае к мультиметру, тестеру или вольтметру.

Проверку на предмет разрывов провода проводят следующим образом.

  1. Сделайте два небольших надреза изоляционного материала: один недалеко от штекера, а другой возле динамика.

  2. Внимательно рассмотрев сердцевину кабеля, вы заметите прозрачный защитный слой. Его необходимо аккуратно удалить, стараясь не повредить сам провод.
  3. Для установки разрыва или целостности провода выберите один из приборов, описанных выше. При работе с мультиметром необходимо черный и красный датчики поместить в разрезы. Услышанный вами писк будет сигнализировать о целостности медной жилы.
  4. Сделайте еще один разрез на небольшом удалении от первоначального и снова используйте датчики. Повторяйте процедуру, пока прибор не перестанет пищать. Помните, что надрезать изоляцию нужно очень аккуратно.
  5. Обнаружив место разрыва, постепенно сужайте круг поисков, пока не достигните участка длинной в два сантиметра.

Определяемся какие провода скручивать

Проводков в гарнитуре явно побольше чем три — их пять. Два провода отвечают за микрофон, и три за наушники. Разлохмаченный золотой провод(земля) был накручен поверх тонкого белого — микрофонного.

Теперь перед нами встает непосильная задача — скрутить нужные проводки вместе. На самом деле все просто! Три AUX — проводка к трем проводкам наушников. В данном случае получилось, что расцветки внутренних проводков совпали и скрутив одинаковые цвета наушники заработали.

О том как определить цвета нужных проводков читайте в статье:

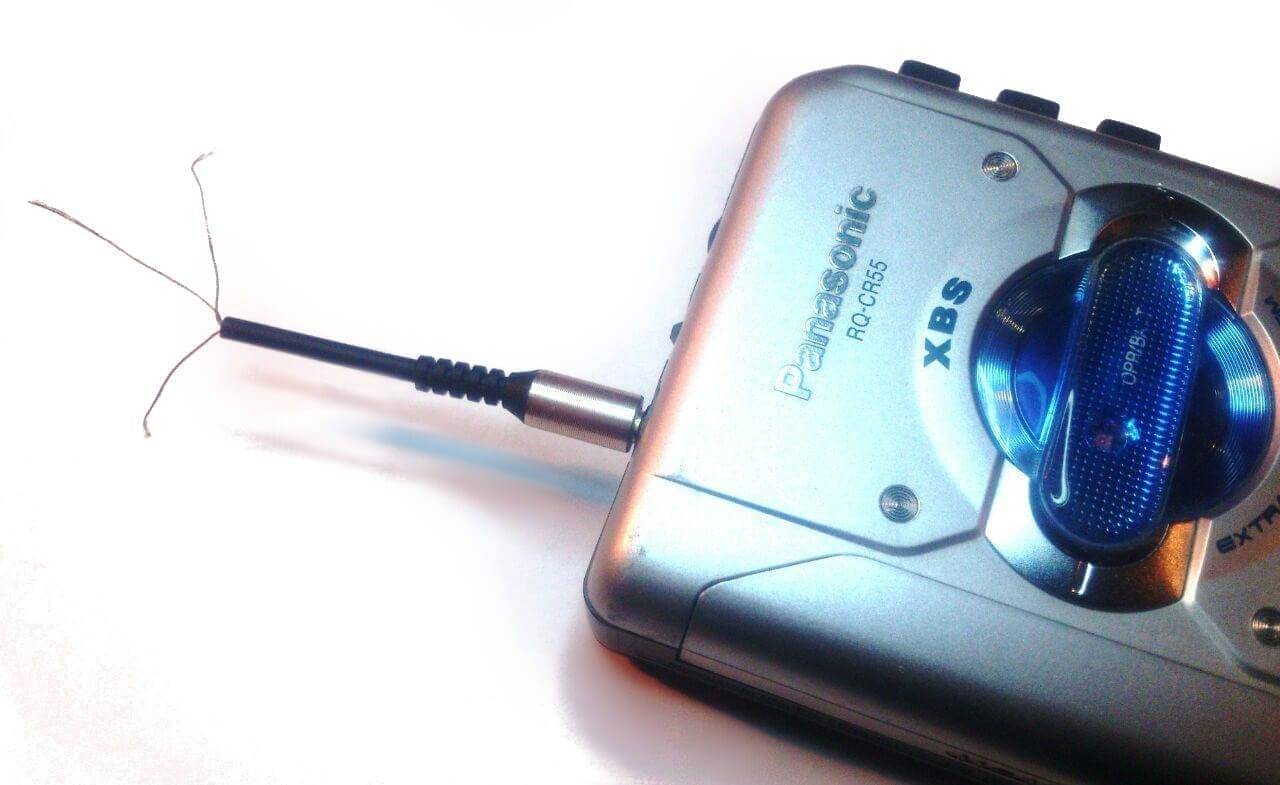

Можно воспользоваться и таким простейшим способом: втыкаем наш разъем в любое аудио устройство лежащее под рукой. Кассетный плеер лежал ближе всех.

Разборка и ремонт штекера

Выявляют неисправность штекера методом переминания входящего провода пальцами рук. Наушники подключают к мобильному телефону или компьютеру, включают воспроизведение музыкального файла, после чего приступают к диагностике.

Обычно медные жилы переламываются на входе в резиновый или пластиковый кожух штекера и внутри него. Если во время переминания кабеля в динамиках временами появляется звук, значит, штекер надо разобрать и починить.

Рекомендации: Как самостоятельно починить наушники, если один перестал работать , Наушник не работает: диагностика поломки, способы ремонта , Ремонт наушников своими руками

Процедура восстановления штекера состоит из следующих шагов:

Штекер откусывают кусачками от кабеля наушников.

Цель ремонта – извлечь из кожуха металлическую часть. Элемент прочно впаян. Стараться сохранить старый кожух неразумно. Проще вдоль его разрезать острым ножом.

Металлическую часть штекера аккуратно извлекают из кожуха, чтобы не обломились контакты. Припаянные провода тоже стоит сохранить. По цвету изоляции понятнее, куда паять жилы кабеля наушников.

В случае обрыва жил с контактов на самой пайке для подсоединения используют стандартную схему, представленную на фото. Цвет изоляции в кабеле гарнитуры разных производителей отличается. Чаще всего общая жила идет в черной или желтой изоляции. Для уверенности лучше прозвонить тестером от динамиков до места разреза кабеля.

Наушники могут комплектоваться микрофоном. У таких моделей под оплеткой кабеля вместо трех спрятано четыре жилы. Подключение происходит по другой схеме, показанной на фото.

Отрезанный от штекера кабель зачищают. Сначала снимают основную оплетку и освобождают кончики жил. Края тонких проводков зачищают острым ножом. Достаточно снять 5 мм длины изоляции, чтобы хватило припаять медную жилу к контакту штекера.

Проводки скручены из тоненьких жилочек, и все они покрыты защитным лаком. Это напыление препятствует пайке. Лак удаляют соскабливанием ножом или обжигают огнем из зажигалки. Концы чистых медных жил надо залудить. Общий провод будет соединяться на одном контакте, поэтому его сразу спаивают вместе.

Новый кожух для штекера изготавливают из нижнего колпачка шариковой ручки. Провод вводят через отверстие для пишущего стержня. Надетый колпачок продвигают по кабелю дальше от места пайки.

Вслед за колпачком на провод надевают кусок термоусадочной трубки. Гильза защитит от переламывания провод возле нового кожуха штекера.

Жилы кабеля припаивают к контактам штекера

Важно не забыть о соответствии проводов по цвету изоляции. Работоспособность проверяют, прозвонив тестером. Проще подключить штекер в разъем мобильного телефона или компьютера

Проще подключить штекер в разъем мобильного телефона или компьютера.

Если оба наушника работают нормально, на контакты штекера надевают термоусадочную трубку. Ее подогревают огнем зажигалки. Трубка плотно обтянет контакты штекера. Для надежности можно обжать пальцами пока пластик горячий.

В финале внутреннюю часть колпачка смазывают эпоксидной смолой. Немного клея наносят на термоусадочную трубку. Колпачок сдвигают по кабелю, пока задняя часть штекера полностью в него не войдет до ограничителя. Через сутки смола застынет, и наушники можно использовать.

Поломка штекера

Если сломались наушники, первым делом стоит обратить внимание на место соединения штекера с кабелем. Часто причина поломки кроется именно в этом месте

Из-за частых изгибов ломаются жилы кабеля, поэтому сигнал не проходит в одно «ухо» гаджета либо в оба сразу. Также может не работать и микрофон.

Поломку обнаружить достаточно просто. Нужно при включенном гаджете пробовать изгибать кабель в месте предполагаемой поломки в разные стороны. Если при этом звук появляется или слышен треск, то это значит, что перебита одна из жил провода. Что делать, если обнаружено проблемное место на кабеле?

Для ремонта наушников, проделайте следующее.

  1. Отрежьте штекер от кабеля.
  2. Для ремонта штекера будет использоваться внутренняя часть старого с небольшой модификацией. Чтобы извлечь эту часть, необходимо с помощью канцелярского ножа разрезать пластиковую оболочку, как показано на рисунке ниже.
  3. После разрезания пластика извлеките внутренности штекера. Вы увидите контакты, к которым припаяны несколько тонких проводов разного цвета. Таким же образом можно разобрать наушники от айфона.
  4. Запомните или зарисуйте на бумаге, к какому контакту, какого цвета провод был подсоединен. На рисунках ниже представлены стандартные схемы распайки жил кабеля. Цвет проводников может отличаться в разных моделях, в данном случае, зеленый — это левый канал, красный — правый, а медный (без изоляции) — общий.
  5. Если потребуется ремонт наушников с микрофоном, которые подключаются одним штекером (обычно на кабеле присутствуют 2 штекера), то схема распайки будет как на рисунке ниже.
  6. Далее требуется освободить внутренние жилы кабеля от наружной (общей) изоляции.
  7. Наушники без паяльника отремонтировать не получится. Это объясняется тем, что необходимо соединить общие провода и залудить кончики всех проводников с помощью флюса и припоя. Поскольку проводники покрыты изоляцией (лаковой), то процесс лужения будет немного затруднен. Чтобы его облегчить, рекомендуется с помощью зажигалки слегка прокалить кончики проводов. Также очистить кончики от лакового слоя можно с помощью обычного ножа.
  8. Чтобы продолжить ремонт наушников своими руками, например, наушников Defender, нужно найти шариковую ручку, от которой вам потребуется всего одна часть, а именно — нижняя. Она будет служить в качестве корпуса для штекера.
  9. Подготовьте небольшой отрезок термоусадочной трубки для защиты провода от резких перегибов.
  10. На следующем этапе потребуется одеть на кабель кончик от ручки и термоусадку, после чего припаять залуженные кончики проводов к детали штекера.
  11. Запаиваем контакты, точно соблюдая схему распайки (воспользовавшись своей зарисовкой).
  12. После того, как вы припаяли все проводники, необходимо проверить, работают наушники или нет. Для этого можно воспользоваться мультиметром и прозвонить все контакты. Если прибора нет, то просто воткните штекер в разъем телефона и включите на нем воспроизведение музыки. Убедитесь, что оба канала гарнитуры работают раздельно, покрутив в эквалайзере регулятор баланса.
  13. При положительном результате тестирования, оденьте термоусадочную трубку на место пайки и с помощью зажигалки или строительного фена добейтесь плотного прилегания ее к штекеру.
  14. Чтобы продолжить, подготовьте небольшое количество эпоксидной смолы.
  15. Добавьте несколько капель смолы в кончик ручки, и оденьте его на спаянный штекер. На этом ремонт гарнитуры считается оконченным.

Процедура замены штекера одинакова для любых видов гарнитур, например, таких как: наушники Beats By Dr, Sennheiser (Сенхайзер) HD 215, Razer Kraken (Кракен) Pro, а также, для наушников Steelseries Siberia v2, Audio-technica ATH-ES7 и наушников Defender.

Как отремонтировать штекер наушников

Если проблема не в разрыве жил, а в нарушении их контакта со штекером, без паяльника не обойтись. Для работы потребуются:

  • паяльник;
  • изолента;
  • канцелярский нож;
  • припой.

Первое, что нужно сделать – это зачистить штекер от полимерной изоляции. При этом не следует торопиться отсоединять жилы. Необходимо запомнить их расположение. Это очень легко сделать, поскольку каждая жила имеет свой цвет:

  • медный – «земля»;
  • красный – правый канал;
  • синий (иногда зеленый) – левый канал;
  • черный – микрофон.

Каждая жила имеет свой цвет. Это позволяет запомнить, какая куда крепится.

Затем все контакты отсоединяют от штекера (даже целые). После этого посадочные места для них тщательно зачищают канцелярским ножом и припаивают туда жилы.

Штекер с припаянными к нему проводками заматывают изолентой в несколько слоев. При этом нельзя допускать, чтобы жилы контактировали между собой участками, на которых отсутствует изоляция.

Нужно отметить, что в большинстве случаев припаивать провод к старому нецелесообразно. Конструкция в результате такой работы получается довольно ненадежная – велик риск повторного обрыва. Гораздо проще отрезать старый штекер, а на его место поставить новый, благо стоят эти комплектующие недорого и приобрести их можно почти в любом магазине электроники. Правда, в этом случае несколько уменьшится общая длина провода наушников. Но ее сокращение на 2 – 3 сантиметра некритично – ими вполне можно пожертвовать.

Гораздо целесообразнее не чинить старый штекер, а установить на его место новый.

Процедура установки нового штекера принципиально не отличается от описанной выше процедуры починки старого. Единственная разница в том, что перед началом работы надо не счищать изоляцию, а снять небольшой пластиковый кожух (обычно от откручивается). Заматывать жилы изолентой внутри не надо. Для предотвращения их соприкосновения сменные штекеры имеют пластиковую проставку цилиндрической формы, которую размещают под кожухом.

Как починить провод наушников с микрофоном?

Гарнитура не имеет принципиальных отличий от стандартной системы. Единственное отличие в штекере – 3 контакта как в обычных наушниках и 4-ый для микрофона. 4-х контактный Jack 3,5mm имеет два стандарта:

M- и M+ это контакты микрофона. Три остальных: G — земля, R — правый, L — левый. Это стандартные цвета, используемые производителями для отличия проводов.

Действуйте по схеме описанной во втором разделе статьи. Для очистки проводов от изоляции можно воспользоваться свечой или зажигалкой. Высокая температура расплавит пластиковую оплетку и защитный лак.

Соединение проводов без паяльника

Соединяют провода наушников только пайкой, иначе не будет хорошего контакта. Если не оказалось паяльника под рукой, придется прибегнуть к альтернативным методам.

Соединение жил паяльной пастой или припоем

Метод обеспечит надежный контакт, так как основан на пайке, но паяльник в этом процессе не участвует. Для соединения провода понадобится две консервные банки, припой, канифоль и открытый источник огня.

Когда жилы кабеля будут зачищены, приступают к примитивной пайке:

  • В консервную банку кладут олово, а в другую канифоль и прогревают на открытом огне до начала плавления. Процедуру удобно выполнять на газовой печке. Когда начнется плавление, зачищенный от изоляции конец каждой жилы сначала погружают в канифоль, а затем в олово.
  • Примерно через 5 секунд медная жила станет серебристого цвета. Залуженные концы проводков скручивают, соблюдая соответствие цвета изоляции. Скрутки слегка прогревают огнем зажигалки для спаивания. Можно просто соединение погрузить в расплавленное олово.

После пайки всех жил накладывают изоляцию и бандаж.

Соединение провода простыми скрутками

Метод плохой, так как не обеспечит нормальный контакт, но при отсутствии паяльника временное соединение провода скруткой спасет ситуацию. Процесс прост. Жилы зачищают от изоляции и скручивают пальцами в плотный жгут.

Каждую скрутку изолируют скотчем, изолентой или термоусадочной трубкой. Чтобы провод не разорвался, на соединении ставят бандаж из суровой нитки. Для эстетики сверху наматывают изоленту или натягивают термоусадочную трубку.

Из всех рассмотренных способов только пайка провода обеспечит качественное звучание наушников. Скрутки – это временное спасение. Их придется пропаять, иначе после окисления медных жил звук в динамиках исчезнет.

Тематические материалы: 5 лучших наушников Bluedio , 5 лучших наушников до 1000 рублей , Как подключить микрофон к ноутбуку , Как почистить наушники , Как разобрать наушники: инструкция с пошаговым фото ремонта всех элементов гарнитуры , Нет звука в наушниках , Распайка наушников , Ремонт наушников своими руками , Самостоятельное изготовление простых наушников и гарнитуры с микрофоном

Определение типа поломки

Наушники могут не работать по самым разным причинам, многие из которых не требуют вмешательства во внутренние механизмы устройства. Так, в первую очередь следует проверить, именно ли в наушниках кроется проблема – вполне возможно, что сломался сам источник звука. Чтобы исключить такую вероятность, к нему следует подключить другое акустическое устройство – работоспособные наушники или колонки.

Кроме того, не работать может кабель. Прежде чем приступать к разборке – а это должно быть крайней мерой, ведь это не только сложно, но и опасно – следует проверить работоспособность провода, идущего от источника звука к динамикам. Провода наушников, особенно дешевых вкладышей и затычек, весьма тонкие и хрупкие и легко подвергаются механическим повреждениям. Проверить кабель можно двумя способами:

  • Простым перегибанием провода в разных местах – если звук появится, значит, вы нашли участок разрыва кабеля.
  • При помощи мультиметра – для этого нужно сделать надрезы на оплетке кабеля и проверить его электропроводность щупами устройства.

Если кабель окажется неработоспособным, он просто разрезается пополам и скручивается заново. Если же с проводами все в порядке, придется чинить штекер или динамики.

Как разобрать и починить сломанные наушники

Различные поломки наушников – весьма распространенная проблема, особенно если это устройство используется активно, а не для прослушивания музыки дома. Чаще всего ломаются вставные наушники – вкладыши и вакуумные затычки, поскольку именно они обычно используются вне дома – например, при активных занятиях спортом.

Обычно на вероятность поломки влияют следующие факторы:

  • заводской брак – самая распространенная проблема в случае с дешевыми наушниками;
  • неправильная эксплуатация – из-за подключения наушников к неправильному источнику звука может сломаться динамик, а если носить источник звука в кармане джинсов или брюк, на штекер будет оказываться постоянное воздействие, и он рано или поздно сломается.

Если наушники перестали работать, их, возможно, придется разбирать. Конечно, это не всегда возможно – так, сложнее всего разобрать вкладыши и затычки, имеющие монолитный корпус. Кроме того, после разборки таких наушников вам могут потребоваться новые запасные части.

Кроме самого корпуса наушников можно разбирать штекер, который соединяется с источником звука. Но прежде чем приступать к той или иной операции, следует убедиться, что это вообще необходимо, диагностировав поломку.

Ремонт штекера наушников Sennheiser CX 200 своими руками. Отличное решение!

Наконец-то решился на первый пост. Расскажу об интересном ремонте штекера наушников Sennheiser CX 200. Не обошла стороной эти наушники типичная проблема, перестал играть один наушник. Проблема в штекере. Однажды уже их приходилось делать, родной корпус штекера был срезан. Разъем перепаян и посажен обратно с термоусадочной трубкой в два слоя. Советую использовать именно родные штекеры, т.к. они гораздо лучшего качества, чем китайские разборные штекеры в магазинах. Покупать дорогой штекер смысла не вижу, т.к. хороший штекер стоит четверть, а то и треть стоимости наушников. После ремонта наушники несколько месяцев исправно служили верой и правдой)

К сожалению не угловой разъем штекера получается высоконагруженным при носке в кармане, что привело к повторной потере контакта в одном из «ушей». Повторный ремонт, таким же образом, энтузиазма не вызвал у меня. В итоге в сети нашел интересное решение. Штекер наушника в корпусе из гильзы. Да, да, все правильно. Именно из обычной пистолетной гильзы. Сразу принял решение, что буду делать также.

Что нам понадобится для изготовления данного корпуса штекера:

1) 2 гильзы 9 мм.

2) Сверла: 3 мм, 5 мм.

3) Дремель с насадками (отрезной круг, различные абразивные и полировальные).

4) Дрель электрическая (вместо дремеля).

5) Клеевой пистолет

7) Термофен с насадками (может и не понадобиться)

9) Паяльник (флюс, канифоль, припой, пинцеты).

10) Термоусадочная трубка.

Изначально хотел сделать также как видел в сети. Основание гильзы в том случае накладывалось на корпус, т.к. внешний диаметр одинаковый. Получалось своего рода крышечка)

У себя решил сделать в один уровень с торцом корпуса. Для этого пришлось уменьшить диаметр основания. Пользовался дремелем с абразивной насадкой.

Прикидываем, что должно в итоге получится.

5. Готовим термоусадочную трубку. Я нарезал сначала 4 кусочка, но в итоге использовал только два больших. Устанавливаем на кабель заранее, продеваем через корпус гильзы.

Общий минус стоит припаивать аккуратно. На фото ниже, пример того как паять не стоит.

Объясню почему. Т.к. сверху будет основание от гильзы, слишком большое количество припоя будет мешать установке. Я по началу припаял именно так. Позже переделывал.

6. Склейка полученной конструкции. Сперва решил было все залить клеем B-7000, но данная затея потерпела неудачу. Клей не высыхал длительное время и оставался пластичным, что в нашем случае неприемлемо. Пришлось все очищать, перепаивать заново. К сожалению, забыл сделать фото после переделки. Для надежности крепления общий минус, я обжал небольшим кусочком термоусадки. Для изоляции канала наушника от корпуса гильзы из обычного стержня шариковой ручки отрезал небольшой кусочек. Получилось маленькое пластиковое колечко, через которое не пролазит основание штекера, но зато оно прекрасно центрируется.

Склейку конструкции проводил в 2 этапа. На первом этапе использовал обычный клей, который был дома под рукой, прозрачный Контакт. Данный этап нужен для первоначальной фиксации штекера, приклеивания центрирующего кольца. После высыхания можно приступать к окончательной склейке корпуса.

7. Окончательная сборка. Ну вот и наступил самый ответственный момент. Для итоговой склейки выбрал клеевой пистолет. Т.к. знаю, что на выходе получится твердый состав, который нам и нужен в данном случае. Опять же в сети склеивали эпоксидкой. Мне же покупать ее специально было лень, да и к чему тратить деньги, когда есть хорошая альтернатива.

Итак, разогреваем клеевой пистолет, заполняем корпус гильзы.

!!Запомните!! Клей застывает в течении нескольких секунд, при комнатной температуре.

. в общем первый раз я не успел прижать основание второй гильзы. Все, у меня полная гильза твердого клея до краев и утопить основание уже не получается. Выковыривать обратно, не вариант, придется заново все переделывать в этом случае. В итоге воспользовался термофеном. На кафельном полу положил термофен с насадкой, затем на небольшом расстоянии положил корпус наушника. Через пару минут клей снова стал жидким, начал придавливать основание гильзы тонкогубцами. Утапливаем до тех пор, пока не будет вровень с торцом корпуса. Затем все шлифуется, немного полируется.

Распайка наушников с микрофоном

В основных случаях гарнитуры оснащены электретными капсульными микрофонами и усилителями. Это значит, что в процессе ремонта, вы должны будете следить за полярностью

Чистить провода механическим методом ни в коем случае нельзя, так же следите за тем, чтобы температура не повышалась, то есть паять потребуется в быстром темпе, но аккуратно, поэтому важно сразу узнать о свойствах шнура и какие провода куда подходят, что бы сразу их запаять

Наушники с одним проводом состоят из двух заизолированных проводов (левый сигнал и правый сигнал) и одного незаизолированного заземления

Проверить работает ли микрофон можно, не используя специальные приборы. Достаточно заменить его на другой микрофон или подключить к тому устройству, которое наверняка покажет результаты. В ином случае, воспользуйтесь осциллографом.

?? У вас сломались наушники. Что теперь делать?

Когда у меня ломались наушники лет пять-шесть назад, просто выкидывал их и покупал новые. В студенческие годы не мечтал о качественном звуке, а ремонтом дешевого китайского ширпотреба даже не заморачивался — он обошелся бы дороже цены новых.

Но сегодня, когда появилась возможность позволить своим ушам слушать более менее качественный звук, задался вопросом: а что, если сломались наушники? Просто выкинуть уже не готов — не та цена вопроса.

Чтобы разобраться с ремонтом любимых наушников, мы обратились к стандартам одной известной компании на букву P. Это популярный производитель, которого знают. Его наушники продаются в каждом магазине электроники и затрагивают все категории: дорогие и дешевые, проводные и нет. Это отличный пример.

Как отремонтировать штекер наушников

Если проблема не в разрыве жил, а в нарушении их контакта со штекером, без паяльника не обойтись. Для работы потребуются:

  • паяльник;
  • изолента;
  • канцелярский нож;
  • припой.

Первое, что нужно сделать – это зачистить штекер от полимерной изоляции. При этом не следует торопиться отсоединять жилы. Необходимо запомнить их расположение. Это очень легко сделать, поскольку каждая жила имеет свой цвет:

  • медный – «земля»;
  • красный – правый канал;
  • синий (иногда зеленый) – левый канал;
  • черный – микрофон.

Каждая жила имеет свой цвет. Это позволяет запомнить, какая куда крепится.

Затем все контакты отсоединяют от штекера (даже целые). После этого посадочные места для них тщательно зачищают канцелярским ножом и припаивают туда жилы.

Штекер с припаянными к нему проводками заматывают изолентой в несколько слоев. При этом нельзя допускать, чтобы жилы контактировали между собой участками, на которых отсутствует изоляция.

Нужно отметить, что в большинстве случаев припаивать провод к старому нецелесообразно. Конструкция в результате такой работы получается довольно ненадежная – велик риск повторного обрыва. Гораздо проще отрезать старый штекер, а на его место поставить новый, благо стоят эти комплектующие недорого и приобрести их можно почти в любом магазине электроники. Правда, в этом случае несколько уменьшится общая длина провода наушников. Но ее сокращение на 2 – 3 сантиметра некритично – ими вполне можно пожертвовать.

Гораздо целесообразнее не чинить старый штекер, а установить на его место новый.

Процедура установки нового штекера принципиально не отличается от описанной выше процедуры починки старого. Единственная разница в том, что перед началом работы надо не счищать изоляцию, а снять небольшой пластиковый кожух (обычно от откручивается). Заматывать жилы изолентой внутри не надо. Для предотвращения их соприкосновения сменные штекеры имеют пластиковую проставку цилиндрической формы, которую размещают под кожухом.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
