Установка и подключение видеодомофона своими руками

Что из комплектующих необходимо?

В стандартный набор аудио домофона входит абонентская трубка и устройство для вызова абонента (вызывная панель), которая, как правило имеет антивандальное исполнение.

Система видеодомофона должна содержать терминал с экраном и вызывную панель с видеокамерой.

Также на вызывном устройстве присутствует специальный контакт, который необходим для управления электрическим замком.

Это абсолютный минимум для работы видеодомофона, он позволит определять звонящего человека, однако нужен еще и замок, чтобы обеспечить или запретить допуск в помещение, замки бывают либо электромеханическими, либо электромагнитными.

Замки на электромагните остаются запертыми за счет того, что через катушку внутри протекает ток, однако тут в дело включаются особенности конструкции. Если напряжение исчезнет, то замок автоматически откроется, чтобы этого не допустить необходимо установить бесперебойный источник питания.

Электромеханический замок закрывается автоматически, а открывается посредством, встроенного электромагнита, сам замок бывает двух типов, с обычной электрической защелкой или с отверстием для ключа. Второй вариант следует выбирать тем, кто хочет установить домофон в загородный дом, так как в таком случаем владелец дома сможет открыть калитку, даже если дома нет никого.

Электромагнитные замки тратят на себя довольно много тока, из-за этого лучше всего использовать отдельный блок питания. На данный момент на рынке есть такая вещь как БУЗ, блок управления замком, именно он может заменить стандартные блоки питания в электромагнитных замках.

БУЗ может получать энергию от слабого источника тока и долго накапливать ее, а когда понадобится открыть ворота, он часть или всю накопленную энергию отдаст электромагниту.

В России климат особенно суров, поэтому иногда на сильном морозе не всегда удается открыть калитку при помощи ключа, тут на помощь придется дополнительный замок в виде электронного ключа или чипа, для его работы будет необходимо считывающее устройство и контроллер для замка.

Чтобы открыть калитку изнутри и при этом, находясь во дворе дома, пригодится специальная кнопка с хорошим контактом, такая кнопка устанавливается рядом с самой калиткой.

Также для хорошей работы замка домофона может понадобиться дверной доводчик.

Исходя из вышенаписанного, для создания в доме полноценного домофона понадобятся следующие вещи:

  • Домофонная трубка
  • Вызывная панель
  • Электромеханический замок
  • Блок питания или заменяющий его БУЗ
  • Считыватель
  • Контроллер
  • Доводчик для двери
  • Кнопка для открытия калитки со двора

Когда покупаете составляющие от домофона от разных производителей, то смотрите на их напряжение и ток, чтобы была совместимость, и не забывайте про температуры, при которых могут работать устройства, которые находятся на улице.

Помимо описанного выше оборудования будут необходимы еще и провода, основным проводом для блока питания может послужить двойной медный провод с названием ВВГнг 2х0.75.

Для сигнальных проводов можно использовать витую пару, как это делают в компьютерных сетях, особо хорошим вариантом будет пара FTP или STP, они почти не передают помех и являются экранированными.

Также можно найти специальные провода для домофона, их выпуском занимается промышленность.

Так, для обычного домофона отлично подойдет кабель КСПВ, а для видеодомофона хорошим вариантом будет ШВЭВ или ШВЭП, у них одна экранированная жила.

Стоит заметить, что буква «П» в кабеле ШВЭП означает, что он подвесной, поэтому его можно использовать для открытой прокладки.

Прокладывать кабеля можно как под землей, так и над землей, для первого варианта будет использоваться гофра или обычные прямые трубы из пластика, а во втором случае поможет обычный кабель-канал, который используется для остальных проводов.

Также могут понадобиться следующие вещи:

  • Оконцовка для множественных проводов
  • Трубки с термоусадкой различных размеров
  • Обычная лента для изоляции
  • Клеммники
  • Различные приспособления для скрепления проводов

Необходимые инструменты для подсоединения домофона

Чтобы установить домофон в дом понадобится стандартный набор приборов электромонтажника, сюда входит отвертка, кусачки, плоскогубцы, дрель или перфоратор и прочие подобные инструменты.

Чтобы паять провода будет необходим обычный паяльник на 40-60 Вт с флюсом и припоем.

Помимо этого хорошим дополнением будет термофен, он отлично снимает старую изоляцию с проводов и им можно соединять вместе наконечники.

Схема подключения видеодомофона

Конструктивно различные модели домофонов также принципиально не отличаются друг от друга, а потому и процесс их монтажа будет приблизительно одинаковым. Начинать подключение видеодомофона своими руками следует с проектировки и составления схемы, если вы не собираетесь использовать уже существующую схему

Важно помнить, что ваша, или чужая, ошибка на этом этапе может повлечь определенные трудности, которые будут связаны с плохой работой домофона, что, в свою очередь, приведет к его переделке

Камеру для видеодомофона лучше всего установить на уровне среднего роста человека, благодаря чему будет найден такой угол обзора, при котором вы сможете разглядеть любого гостя. Монитор для домофона лучше установить в таком месте, где вам будет удобно использовать его и иметь к нему постоянный доступ. Небольшая проблема возникнет с подключением проводного видеомагнитофона к домофону. Во-первых, вам может не хватить длины проводов, если оба прибора располагаются на значительном расстоянии друг от друга. Во-вторых, провести провода рекомендуем не по полу, где их можно легко задеть и порвать

Обе проблемы решаются очень просто, однако не обратить ваше внимание на них мы не можем

Если вы используете беспроводной видеомагнитофон, то его подключение к видеодомофону окажется более простым. Сигнал будет передаваться по радиоканалу. Вам понадобится установить блок камеры и блок монитора. Рядом с каждым блоком должна находиться розетка. Если же вы используете проводной видеомагнитофон, то для камеры розетка не нужна – ее питание будет идти через подключенный к сети монитор.

Следующим этапом будет установка всех составляющих видеодомофона. Инструкция поможет вам произвести правильный монтаж всех частей своими руками. Если вы используете проводные устройства, то не забудьте проверить соединения проводов. И, конечно же, не пренебрегайте техникой безопасности – в частности, обесточьте все блоки перед тем как приступите к подключению видеодомофона.

Необходимость монтажа домофона в частном доме

Видеодомофон функционирует и как электронная аудиосистема, и как устройство отображения объектов на дисплее, делающее записи, а значит, может стать прекрасным способом обезопасить проживание в частном доме сделать его спокойным. Устройство не пропустит внутрь помещения людей, которых вовсе не ждут, и защитит имущество от кражи.

Любой посетитель может связаться с хозяевами, нажав кнопку вызова, и попросить впустить его в дом

Благодаря установке домофона владелец дачи или иного помещения может:

  • видеть подходящих к дому людей на специальном экране, так как вызывная панель снабжена видеокамерой, монтируемой на воротах;
  • открыть входную дверь или калитку на расстоянии, нажав кнопку на приёмном устройстве, которое находится в доме;
  • получить информацию о причинах посещения хозяев коттеджа или дачи дистанционно, то есть без выхода на улицу;
  • игнорировать пришедшего, который может оказаться совершенно незнакомым человеком.

Как выбрать комплект домофона для установки?

Самый простой вариант подобного оборудования — набор, состоящий из трубки и вызывающего устройства. И то, и другое типа «аудио». Также можно выбрать для самостоятельного монтажа видеодомофон, в который входят аудиотрубка, база с экраном и видеоглазок, монтирующийся на входную дверь в квартиру или частный загородный коттедж.

Задача № 1 при установке любого домофона — в четкой последовательности подключить внутренние жилы кабеля, согласно их цветовой маркировке.

Для самостоятельной установки, конечно, больше всего подходит наиболее простое из предлагаемых изделий. И если речь идет о монтаже домофона в подъезде многоэтажного многоквартирного дома, то нет смысла ставить что-то дорогое, «навороченное». Хотя решение об установке домофона принимается всеми жильцами и можно собрать приличную сумму на покупку современного дорогостоящего оборудования, вряд ли его установка будет оправдана. В этом случае решающими являются другие факторы — интенсивность эксплуатации, возможное (а в некоторых районах весьма вероятное) вмешательство вандалов и пр.

Таким образом, установка недешевого видеоустройства целесообразна только для жильцов элитных домов и загородных коттеджей.

Схема эксплуатируемого видеоустройства в этом случае:

Монтаж и подключение вызывной панели

Вызывная панель должна крепиться преимущественно на неподвижные строительные конструкции: стену дома или капитальный столбик калитки. Настоятельно не рекомендуется устанавливать устройство на подвижных устройствах – калитке, воротах или дверях, так как постоянные встряски могут сместить объектив внутри корпуса. Учитывая миниатюрные размеры объектива даже небольшое смещение может стать критичным.

Чтобы исключить засветку объектива солнечным светом необходимо использовать солнцезащитный козырек или закладной уголок-кронштейн, устанавливаемые под вызывное устройство и изменяющие угол его обзора.

Рис. 3. Вызывная панель с солнцезащитным козырьком или закладной уголок-кронштейн

В противном случае солнечный свет может создавать контровое освещение посетителей и на экране будет виден только силуэт, а не лицо.

Рис. 4. Рекомендации по установке вызывной панели

Монтаж видеодомофонной панели производится в следующем порядке:

  • С вызывной панели снимается задняя крышка; • Через крепежные отверстия размечаются места для сверления;
  • Просверливаются все отмеченные места и дополнительно сквозное отверстие для выведения во двор проводов линии связи и управления замком;
  • Линия связи подключается к контактной планке вызывной панели в соответствии с рис. 7 и заводится в дом к абонентскому устройству;
  • Заведенный во двор провод для управления замком подсоединяется к контактам электромеханического замка.
  • Включать устройства в сеть следует только после завершения всех электрических соединений!

После проверки всех соединений вызывная панель крепится к основанию специальными винтами «секретками», которые не могут быть вывернуты при помощи простой отвертки.

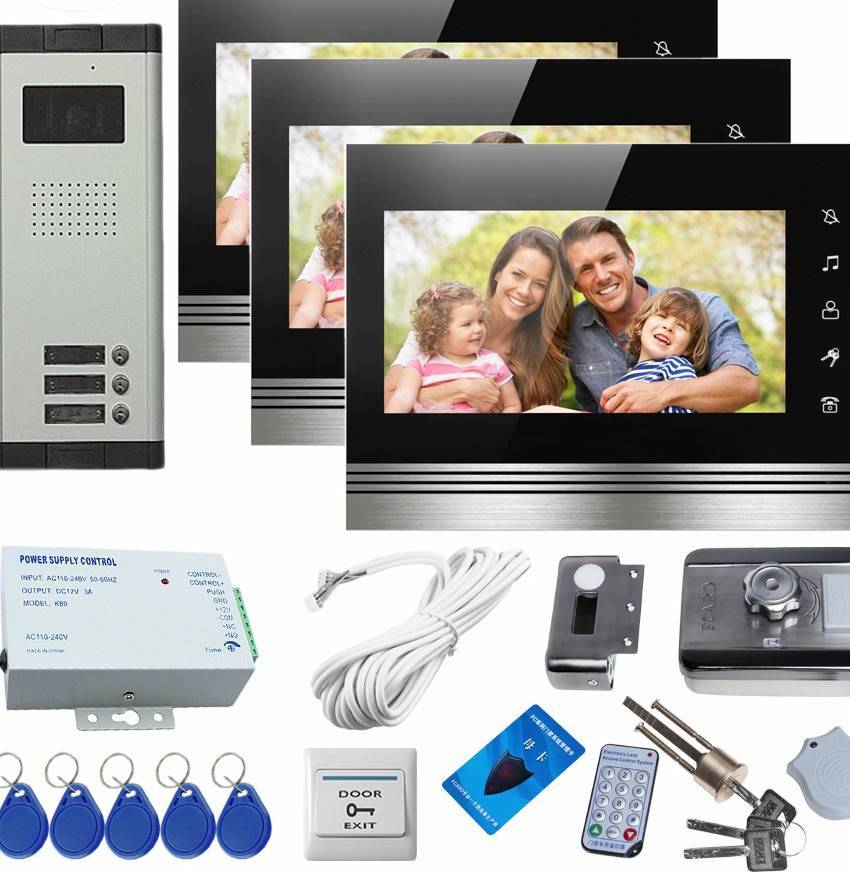

Комплектация

Независимо от производителя, в комплектации стандартного видеодомофона имеются такие элементы:

  • монитор – именно на него выводиться картинка, на которой можно видеть гостя;
  • панель для вызова (в ней может быть встроена система видеонаблюдения или другие устройства);
  • электромагнитный замок;
  • блок питания;
  • камера видеонаблюдения (в том случае, если таковая отсутствует в панели вызова);
  • комплектующие элементы и кабельно-проводниковая продукция;
  • в некоторых случаях, в комплекте с видеодомофоном может поставляться внешний жесткий диск (накопитель), который будет сохранять данные с камеры.

Существуют модели, которые оборудованы беспроводной точкой доступа Wi-Fi, устройствами распознавания автомобильных номеров и лиц. Также видеодомофон может оборудоваться сканером отпечатка пальца или анализатором голоса. Такие варианты достаточно дорогие, и требуют настройки профессионалом. Кроме этого, очень часто может потребоваться дополнительное программное обеспечение.

Типовые схемы подключения домофонов

Ниже мы приведем несколько типовых схем подключения домофонов. Но сначала заметим, что для самостоятельного подключения СКУД необходимо иметь хотя бы небольшие познания в электротехнике. Слепое копирование типовых схем может привести к порче оборудования.

Совет! Перед установкой любого компонента внимательно ознакомьтесь с инструкцией прилагаемой изготовителем.

Один из вариантов соединения аудиодомофонной трубки с вызывным устройством и электромеханическим замком выглядит следующим образом:

Обратите внимание! В этом варианте нормально разомкнутый контакт управления замком встроен в разговорную трубку. Выходное напряжение и мощность блока питания должны соответствовать параметрам замка. Выходное напряжение и мощность блока питания должны соответствовать параметрам замка

Выходное напряжение и мощность блока питания должны соответствовать параметрам замка.

На следующем рисунке показана схема подключения видеодомофона, в которой контакт управления замком встроен в вызывную панель.

Для размещения блока питания замка требуется место, к нему нужно прокладывать кабель 220В. Чтобы избавиться от этих проблем, вместо БП часто устанавливают БУЗ о котором рассказывалось выше. На следующем рисунке показана схема с блоком управления замком.

БУЗ имеет небольшие габариты, и многие мастера, осуществляющие монтаж, размещают накопитель энергии внутри замка.

Внимание! Приведенная выше схема будет работать корректно только в том случае, если напряжение питания вызывного блока будет соответствовать напряжению питания замка. Напоследок приводим схему подключения домофона со считывателем электронных ключей и контроллером управления электромагнитным замком

Напоследок приводим схему подключения домофона со считывателем электронных ключей и контроллером управления электромагнитным замком.

Видеодомофоны для частного дома: комплектация и принцип работы

Стандартный видеодомофон, предназначенный для использования на территории частного дома, состоит из следующих элементов:

  • базовый блок, который располагается внутри помещения и оснащен дисплеем;
  • панель, которая устанавливается снаружи и в комплект которой входит видеокамера;
  • электронный замок, который срабатывает в результате воздействия ключ-карты.

Один из видов комплектации видеодомофонов

Базовый блок обычно устанавливают на стене в прихожей или в любом другом помещении, из которого вы хотите иметь обзор. Многие предпочитают проводить установку устройства на кухне, утверждая, что так удобнее. Управление может осуществляться двумя различными способами: стандартными кнопками или при помощи сенсорной панели.

Что же касается таких составляющих как видеокамера и панель, то нужно понимать, что это два отдельных элемента, которые просто расположены в одном корпусе. Но нередко для того чтобы увеличить имеющийся обзор, подключают дополнительные камеры, расположенные в других местах, например, за воротами или просто на территории участка.

Базовый блок видеодомофона чаще всего устанавливают на стене в прихожей

Что же касается вызывной панели, то на ее поверхности располагается специальная система, которая отвечает за считывание цифрового кода, которым оснащена каждая ключ-карта. Рядом расположена кнопка вызова и динамик для гостей дома

Чрезвычайно важно, чтобы на линзе камеры, а также на всем наружном блоке имелось антивандальное покрытие

Разновидности электронных замков для видеодомофонов

Перед тем как купить комплект видеодомофона, необходимо обратить внимание на то, какой вид электронного замка предусмотрен в данном случае. Существует всего два варианта:

электромагнитный замок, который состоит из металлической пластины и сердечника

В данном случае запирание двери осуществляется при помощи магнитного поля катушки. Открывания производится только в результате нажатия соответствующей кнопки или сигнала от ключа. Работа такой системы не прекращается за счет системы резервного питания даже в том случае, если подача электропитания к прибору была нарушена;

электромагнитный замок, который состоит из металлической пластины и сердечника. В данном случае запирание двери осуществляется при помощи магнитного поля катушки. Открывания производится только в результате нажатия соответствующей кнопки или сигнала от ключа. Работа такой системы не прекращается за счет системы резервного питания даже в том случае, если подача электропитания к прибору была нарушена;

Дверной блок видеодомофона предназначен для наблюдения за входной зоной

электромеханический замок – немного иная конструкция, которая оснащена ригелями. Такая конструкция позволяет осуществлять открывание двери при помощи обычного ключа. При этом замок отлично функционировать не только при отсутствии питания, но даже в том случае, если была нарушена работа блока бесперебойного питания.

Стоит отметить, что когда речь идет об установке видеодомофона в частном доме, пользователи чаще отдают предпочтение моделям с электромеханическим замком. Благодаря отсутствию необходимости устанавливать источник дополнительного питания, а также более высокому уровню надежности, этот вариант занимает лидирующую позицию. Электромагнитные системы чаще приобретаются для установки в многоквартирных домах, где вопрос о повышенном уровне безопасности стоит не так остро, а открывание двери производится в разы чаще.

Схемы подключения дополнительного оборудования

Многие современные модели видеодомофонов имеют расширенный интерфейс. К ним можно подключить дополнительное оборудование: видеокамеры, вызывные панели, дополнительные блоки памяти.

Такие устройства повышают уровень безопасности и комфортность пользования аппаратурой. Особой проблемы как подсоединить видеодомофон к нескольким разнотипным устройствам не возникает.

Контакты на шинах видеопанели и клеммы на удалённых устройствах имеют соответствующую маркировку, у большинства производителей стандартизированную.

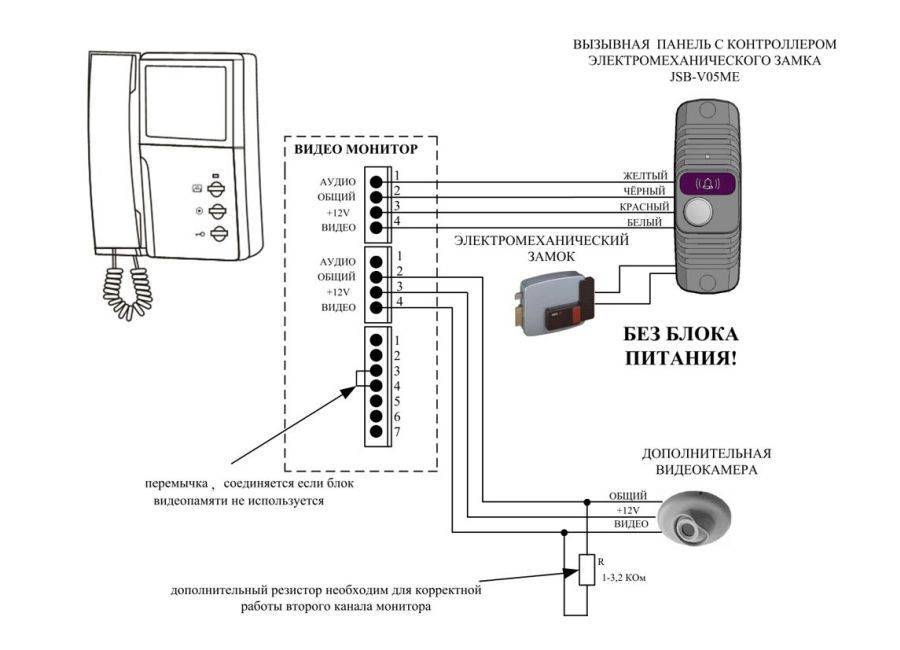

1. Схема подключения дополнительной камеры и вызывной панели с контроллером электромеханического замка. 2. Схема подключения двух вызывных панелей и двух замков с дополнительными источниками питания.
3. Подключение двух мониторов к одной вызывной панели. Сигнал вызова передаётся одновременно на оба устройства. 4. Подключение дополнительного блока памяти для расширения функции видеосъемки.

Частые ошибки при подключении домофона в квартире и их исправление

В том случае, если вы выполнили все инструкции в то время, как подключали домофон в квартире, никаких ошибок и сбоев в работе возникнуть не должно.

Причины, по которым подключение домофона в жилом помещении не приносит результатов, выглядят так:

  • проблемы с самим кабелем или скрутка сделана некачественно;
  • при установке не была соблюдена полярность;
  • в программе есть функция, которая блокирует номер квартиры.

Выявить первый недочет того, как подключена схема домофона, можно достаточно быстро: используя специальный тестер, проводим им по местам соединения и находим проблемный участок. Если проводка скручена правильно, а проблема заключается в неверно соблюденной полярности в процессе того, как подключалась трубка домофона в квартире, то можно принести неудобства как компании, обслуживающей домофон, так и другим жильцам дома.

Чтобы справиться с недочетом в полярности того, как подключить домофон самому, делаем следующее:

  1. Изучаем отметки на трубке, в соответствии с ними делаем пометки на проводах.
  2. Для надежности используем тестер, изначально отключив провод от питания.
  3. Проводим измерения и находим разрыв.

Если проблема заключается в программной блокировке номера квартиры, то справиться с ней самостоятельно не получится. Лучше позвонить в компанию, которая обслуживает ваше устройство, перед тем как подключать панель домофона.

Post Views: 2 050

Особенности кабеля

Кабель подбирают в зависимости от типа домофона и места монтажа

Любой провод состоит из 2 элементов:

  • Токопроводящая жила – из медной или алюминиевой проволоки, она передает электрический ток.
  • Изоляция – оболочка. Не допускает механического повреждения жилы, защищает от попадания влаги и действия солнечных лучей, предупреждает влияние внешних помех, экранирует токопроводящую жилу.

Изоляция определяется типом домофона и способом монтажа. Если провода прокладывают внутри здания, тем более в частном доме, к ним предъявляют только одно требование: надежно защищать потребителя от поражения током. Но если кабель устанавливают на улице, выбирают вариант с оболочкой из полиэтилена.

Помехозащищенность, обеспечивает металлическая оплетка жилы – экран.

Монтаж вызывной панели

Вызывная панель крепиться преимущественно на неподвижные строительные конструкции: стену дома или капитальный столбик калитки. Устанавливать прибор на подвижных устройствах – калитке воротах или дверях настоятельно не рекомендуется, так как постоянные встряски могут сместить объектив внутри корпуса. Монтаж производится следующим образом:

Читать также: Рейтинг электрочайников из нержавеющей стали

  • С вызывной панели снимается задняя крышка;
  • Через крепежные отверстия размечаются места для сверления;
  • Просверливаются все отмеченные места и дополнительно сквозное отверстие для выведения провода;
  • Провод подключается к контактной планке вызывной панели в соответствии со Схемой 1 и заводится в дом к управляющему устройству;
  • Заведенный во двор провод подсоединяется к контактам электромеханического замка (в зависимости от модели устройства).

Схема монтажа вызывной панели

После проверки всех соединений вызывная панель крепиться к основанию специальными саморезами или винтами «секретками», которые не могут быть вывернуты при помощи простой отвертки. В зависимости от направления освещения рекомендуется использовать козырек и закладной уголок-кронштейн.


Лицевая панель, защитный козырек и угловой кронштейн для позиционирования

Подключение видеодомофона к подъездному домофону

В том случае если на двери подъезда есть домофон, а вы установили свой на двери квартиры, то их можно объединить. У вас по крайней мере станет одной трубкой в квартире меньше. Чтобы подключить видеодомофон к подъездному, достаточно соединить вызывную панель первого из них с камерой второго. В домофонах есть блок сопряжения, который вы сможете использовать, чтобы произвести необходимое подсоединение. Данный блок занимает один из выходов, имеющихся в видеодомофоне.

При этом благодаря ему возможно подключить камеру, находящуюся в подъездном домофоне, – причем именно к этому блоку. Также можно подключить аудиоканал при желании. Однако помните, что блок сопряжения может быть как внешним, так и внутренним. И внутренний надежнее: он не только скрыт другими панелями и дает возможность при желании подключить еще несколько дополнительных панелей к видеодомофону, но и позволяет регулировать видеосигналы при подключении, а это является несомненным плюсом для мест с плохим освещением.

Электрическая защита

У домашнего домофона подключение к электропитанию должно происходить через сеть, защищенную предохранителем 10А или же автоматом 16А. Чтобы быть уверенным в собственной безопасности и безопасности семьи/соседей, монтажнику необходимо установить УЗО (устройство защитного отключения) 30мА.

При этом возможны 2 типа электропитания:

  1. Когда переговорное устройство подключается прямо к розетке с помощью силового провода, а трансформатор интегрирован в переговорное устройство.
  2. Или когда трансформатор подключается и к переговорному устройству (без интеграции), и к электрической сети.

ПОДКЛЮЧЕНИЕ ЭЛЕКТРОЗАМКОВ К ВИДЕОДОМОФОНУ

Вообще-то, с видеодомофоном можно устанавливать замки двух типов:

  • электромагнитные;
  • электромеханические.

За подробной информацией об их достоинствах, недостатках и особенностях монтажа – на эту страницу.

Принципиальное различие между магнитными и механическими электрозамками – в способе управления. Первые закрыты при наличии напряжения и отрываются при его снятии. Вторые отпираются при подаче кратковременного электрического импульса.

То есть для работы с электромагнитными замками панель должна держать цепь замкнутой и размыкать ее только для открывания, а с электромеханическими – наоборот.

На практике чаще встречается второй вариант, то есть проблем для установки видеодомофона с электромеханическим замком проблем не возникает, а с магнитным нужно помудрить. Для того, чтобы не городить самостоятельно схемы для инвертирования управляющего сигнала нужно купить контроллер.

КОГДА НУЖЕН КОНТРОЛЛЕР

Во-первых, для того, чтобы подключить электромагнитный замок к вызывной панели с нормально разомкнутыми контактами. Для этого достаточно приобрести электромагнитный замок со встроенной платой электроники. В этом случае питание на него подается отдельно, а клеммы вызывной панели подключаются к входу контроллера.

Но не забывайте, хозяева как-то должны попадать в квартиру, особенно, когда дома никого нет . Это можно реализовать двумя способами:

  • установить электромеханический замок и открывать его с внешней стороны ключом;
  • использовать считыватель Touch Memory или Proximity и брелоки или карты к нему (для любых типов электрозамков).

Кроме того, нужно и покидать помещение. В первом случае, опять же, проще – самовзводные замки имеют специальную разблокирующую запирающий механизм кнопку. Иначе нужно устанавливать кнопку “выход” и подключать ее к контроллеру.

На приведенном фото – контроллер ML-194. Его возможностей вполне достаточно для домашнего видеодомофона. Контроллер обладает встроенной памятью, позволяющей хранить до 500 кодов ключей.

Программирование производится с помощью мастер ключа. Обладает защитой от неправильного подключения питания, так называемая “защита от дураков”.

Устройство автоматически определяет тип кнопки выхода: нормально замкнутая или разомкнутая. Но нужно учесть, что при использовании контроллера управляющие контакты вызывной панели также подключаются к нему. В данном случае параллельно кнопке выхода. Поэтому состояния ее контактов должны соответствовать режиму работы реле панели.

Возможные проблемы

Проблемы случаются как в процессе монтажа, так и при работе уже проложенной видеодомофонной системы. Устранить их самостоятельно в домашних условиях, обладая некоторыми знаниями и притом не прибегая к помощи фирменных рабочих, также возможно.

Чтобы провести всестороннюю и качественную диагностику домофонных систем, мастера применяют дополнительные устройства: мини-монитор, простейшую наружную камеру и вызывную панель, простейший домофонный блок, запасной адаптер питания на 12 В или другое напряжение, простейший преобразователь USB в паре с мини-ноутбуком, если домофонная система цифровая. Чем выше квалификация мастера, тем большее количество вспомогательных устройств он с собой берет. Это позволяет ему быстро выяснить, в чем причина неполадки, и осуществить замену неисправного блока.

Как подключить домофон своими руками, смотрите в видео ниже.

Схемы подключения дополнительного оборудования

Многие современные модели видеодомофонов имеют расширенный интерфейс. К ним можно подключить дополнительное оборудование: видеокамеры, вызывные панели, дополнительные блоки памяти. Такие устройства повышают уровень безопасности и комфортность пользования аппаратурой. Особой проблемы как подсоединить видеодомофон к нескольким разнотипным устройствам не возникает.

Контакты на шинах видеопанели и клеммы на удалённых устройствах имеют соответствующую маркировку, у большинства производителей стандартизированную.

1. Схема подключения дополнительной камеры и вызывной панели с контроллером электромеханического замка. 2. Схема подключения двух вызывных панелей и двух замков с дополнительными источниками питания.
3. Подключение двух мониторов к одной вызывной панели. Сигнал вызова передаётся одновременно на оба устройства. 4. Подключение дополнительного блока памяти для расширения функции видеосъемки.

Описание схемы монтажа устройств

Схемы подключения видеодомофона к электромагнитному замку или только с голосовой коммуникацией — просты даже для людей, не обладающих квалификацией электрика.

Схема функционирования домофона

В систему включены следующие элементы:

  1. блок трубки дисплея. Устанавливается внутри помещения при входе;
  2. блок питания, аккумуляторные элементы — могут устанавливаться в любом удобном месте, однако советуем разместить их максимально близко к трубке, дабы кабели имели меньшую длину;
  3. панель для вызова абонента;
  4. электромагнитный замок.

Соединительный провод выбираются исходя из мощности устройства: после того как досконально изучена информация тех. назначения, размещенная в паспорте на монитор, замок и домофон — нужно приобрести наиболее мощный провод из рекомендуемых в спецификации.

Схематический план электромагнитного замка

Для многих модификаций достаточно применить провода из 2-х жил, для размещения в доме советуем применять кабеля в малодымной обмотке, для уличной прокладки — работающие в глубине земли.

Все сегменты цифровой системы присоединяются исходя из маркировки клемм или исходя из цветовой гаммы проводов.

Аспекты монтажа электрозамка с магнитом

Замки, снабженные магнитоэлектрическим запирающим устройством, различаются исходя из методики посадки на полотно двери.

Сегодня распространены следующие план-схемы:

  1. монтаж в прорез с накладками на поверхность дверного полотна или створки;
  2. монтаж во внутреннюю дверную полость с отводом площадки с запирающим магнитом заподлицо.

Для фиксации тела запирающего устройства применяется обычные инструменты и саморезы. Использовать сварку в качестве фиксации замка настоятельно не рекомендуем.

Провод нужный для работы рекомендуется помещать в торце полотна, либо так, чтобы он был скрыт от глаз обналичниками.

Монтаж панели вызова абонента

Конкретное месторасположение вызывной панели, напрямую зависит от предпочтений владельца помещения.  Но в этом случае хозяину не стоит забывать про здравым смысл и сделать таким образом, чтобы нажать клавишу вызова и попасть в область захвата камеры было просто среднестатистическому человеку. Больше никаких действий от обычных посетителей не нужно.

Размещение коммуникационной панель происходит таким образом, чтобы все ее составные элементы (кроме наружной) были скрыты для намеренного вывода из строя с целью взлома всей системы, а также быть защищенной от попадания воды. Для подсоединения стоит запланировать кабельную проводку. Принцип их соединения четко описан в инструкции.

Монтаж коммуникационной панели (цветовая схема)

  • красный провод— для зуммера;
  • коричневый необходим для функционирования замка;
  • красный для питания на плюс;
  • зеленый — световой сигнализацию;
  • желтый сочленен с деблокирующей кнопкой (внутри зоны охраны);
  • оранжевый регулирует работу датчика закрытия створки;
  • белый подсоединяется напрямую к ключу.

Провод черного цвета — маркировка контакта для подключения всех системных элементов, присоединяется к минусу. При затруднении при первоначальной прокладке советуем использовать кабель каналы из прочных материалов, таких как алюминий. Конкретная схема подключения всегда приводится в паспорте изделия.

Схемы подключения электромагнитного замка к домофону

На приобретенном электромагнитном устройстве число контактов может разниться.

В случае, когда производитель замка при маркировке берет за основу стандартизированный маркировочный принцип, цвета клемм соответствуют:

  • зеленый — управление и деблокирование;
  • черный —контроля работы (нулевой провод);
  • синий, желтый — необходимы для передачи любых типов сигналов.

Схема подключения электромагнитного замка к видеодомофону

Порядок подключения

Перед тем, как подключить домофон самостоятельно, достаем из коробки с устройством инструкцию и схему подключения. Если второго в ней нет, то заходим в интернет и находим ее там. Без схемы осуществить коннект не получится.

Выглядит этот набор так:

  • саморезы, дрель или шуруповерт;
  • изолента, дюбель пробки;
  • пассатижи и алебастр.

После того, как схема изучена, а инструменты подготовлены к работе, выполняем следующие действия, чтобы осуществить подключение домофона в жилом помещении.

Находим коммутационную коробку в системе, изучаем четыре или восемь проводов, которые отходят к квартирам, которые уже осуществили подключение к системе.
Открываем коммутационную коробку и снимаем изоляцию со всех проводов. Делаем это аккуратно и не спешим. Запоминаем, какой провод соединяется с каждым.
Находим шину десятков. Это такой предмет, к которому осуществили коннект сразу несколько жителей с одной лестничной клетки.
К десятичной жиле подключаем плюсовой провод с трубки

В этот момент важно соблюсти полярность.
Теперь находим не шину десятков, но шину единиц. Чтобы не допустить ошибку, поднимаемся на этаж выше или спускаемся, и здесь видим, к какой шине подключена каждый отдельный пользователь.

Завершение этих этапов должно нести результат, в рамках которого домофон начнет работать.

Чтобы осуществить проверку, совершаем звонок и следим за его работоспособностью.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
