Как сделать фильтр для пылесоса своими руками

Принцип работы самодельного пылесоса с аквафильтром

В естественных природных условиях даже самые мельчайшие частицы пыли связываются водой — дождем, снегом, росой, туманом. Этот же принцип использован и в пылесосах с аквафильтром: водяной вихрь, создаваемый внутри аквафильтра, собирает даже мелкодисперсную пыль, уловить которую не способен ни один твердый фильтрующий элемент.

Современные модели пылесосов с водяным фильтром не только задерживают до 99,9% всасываемой пыли и грязи, но и очищают воздух, работают как увлажнители.

Такие приборы очень удобны и экономичны в эксплуатации — регулярно покупать дорогие мешки и прочие расходники не требуется, поскольку вся пыль оседает в резервуаре с водой.

Чтобы его очистить, достаточно слить грязную воду и ополоснуть емкость. Единственный существенный недостаток пылесосов данного типа — высокая цена.

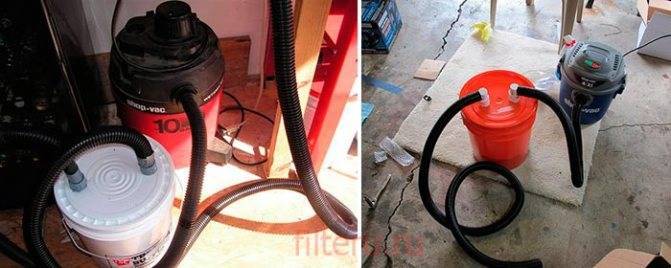

Если внешний вид устройства не принципиален, можно собрать самодельный водяной пылесос, который по производительности и эффективности не будет уступать дорогим моделям от известных брендов.

Такой пылесос станет незаменимым помощником не только при уборке квартиры, но и при выполнении пыльных строительно-отделочных работ — штраблении стен, шлифовании и т.п.

Водяной фильтр устанавливается до пылесоса, в результате вся грязь и пыль остается в воде, в сам пылесос попадает уже очищенный воздух.

Что потребуется для изготовления аквафильтра для пылесоса своими руками

Чтобы сделать водяной фильтр для пылесоса своими руками понадобятся следующие материалы и инструменты:

  • Любая емкость с герметичной крышкой. Это может быть 19-литровая пластиковая бутылка от кулера или большое пластмассовое ведро с плотно закрывающейся крышкой;
  • Крупноячеистый поролон, сетка или любой другой многоразовый фильтрующий материал, чтобы исключить попадание воды в двигатель пылесоса;
  • Дополнительный гофрированный шланг для пылесоса (будет соединять пылесос и аквафильтр);
  • Герметик строительный;
  • Труба канализационная диаметром 50 мм;
  • Дрель и сверло диаметром 6 мм;
  • Измерительный инструмент — линейка, рулетка, карандаш.

Что касается труб, то их конфигурация и количество определяется исходя из формы и размера емкости самодельного аквафильтра.

Так, для изготовления водяного фильтра из 12-литрового пластикового ведра понадобятся следующие позиции ПВХ-труб:

  • труба канализационная d 50 мм L 250 мм полипропилен — 3 шт.;
  • тройник d 50 мм L 153 мм 90 градусов — 2 шт.;
  • заглушки d 50 мм — 2 шт.

Процесс изготовления — поэтапная инструкция

Сам процесс изготовления аквафильтра состоит из нескольких этапов:

  1. В верхней части ведра (достаточно отступить от верхней границы около 10 сантиметров) необходимо проделать два отверстия диаметром 50 мм напротив друг друга — это будет вход и выход самодельного аквафильтра;
  1. В нижней части одного из тройников следует просверлить несколько отверстий. Делать это нужно равномерно по всей поверхности. Общая площадь отверстий приблизительно должна равняться диаметру используемой трубы. С двух боковых торцов на трубу надеваем заглушки:

  1. В одной из труб проделываем отверстие диаметром 40-50 мм;
  1. Далее производим сборку труб в единую конструкцию в соответствии с рисунком:

  1. Наливаем в емкость воду таким образом, чтобы нижняя часть тройника с отверстиями была полностью покрыта водой;
  1. Закрываем крышку водяного фильтра, подключаем пылесос:

  1. Производим испытание аквафильтра.

ВИДЕО ИНСТРУКЦИЯ Первые испытания рекомендуется проводить на небольшой скорости, контролируя состояние гофрированного шланга, идущего от аквафильтра к пылесосу (он должен быть сухим).

Если в гофрошланге будут видны следы воды, необходимо закрыть воздухозаборное отверстие внутри фильтра крупноячеистым поролоном или другим пористым фильтрующим материалом.

Виды аквафильтров

Хотя все пылесосы, имеющие водную фильтрацию, работают примерно по одинаковому принципу, однако изготовители выпускают три различных вида аквафильтров.

КальянныеИмеют наиболее простые конструктивные особенности. Всасываемый грязный воздух пропускается через воду, в результате не все мелкие частички остаются, но поглощается весь крупный мусор. Для удаления мельчайшей пыли можно монтировать дополнительный фильтр. Кальянные аквафильтры обязательно периодически моются и тщательно просушиваются. Такие фильтры имеют не очень большой размер емкости
ЦиклонныеНалитая вода в данном фильтре удерживает пыль, вследствие образующихся завихрений. Циклонные аквафильтры посредством центробежной силы задерживают мусор, грязь и пыль, в результате все загрязнения намокают и не могут вернуться в комнату вместе с воздухом. Циклонный тип фильтров не дает возможности задерживать наименьшие частички пыли, которые не успевают намокнуть в емкости, поэтому поддаются обратно в комнату
СепараторныеЭти приборы обеспечивают самую качественную очистку, однако, данные модели наиболее дорогостоящие. После попадания в такой аквафильтр, частички пыли разъединяются с воздухом посредством мощного центробежного воздействия. Даже малейшие частицы остаются, а в комнату направляется максимально чистый и свежий воздух

Как выбрать качественный пылесос с аквафильтром

Добротная модель пылесоса не будет стоить дешево.

Во время выбора электроприбора специалисты советуют придерживаться таких рекомендаций:

  • подбирать прибор, мощность которого не меньше 300 Ватт; корпус и все остальные элементы пылесоса должны быть изготовлены из прочных материалов;
  • не стоит останавливать свой выбор на модели с маленькой емкостью для воды, так как придется часто заменять жидкость;
  • если будут чиститься длинноворсовые ковры, то минимальная мощность прибора должна составлять 400 Вт, а если очищать планируется только гладкие, не фактурные поверхности, достаточно мощности 300 Ватт;
  • чем меньше уровень шума издает электроприбор, тем лучше. Максимальная громкость не должна превышать 65 децибел.

Кроме того, необходимо учитывать размеры жилища, которое будет убираться. Для небольшой квартирки не нужно покупать громоздкий прибор с большим резервуаром

Важно выбирать пылесос с теми функциями, которые действительно будут использоваться

Виды фильтров

Существует несколько типов таких сборников:

  1. Мембранный. Используется в современных моделях очень часто. Самый дешевый способ устранить пыль. Мембраны — это полупроницаемая среда, пропускающая сквозь себя воду и кислород, но способная задерживать на поверхности примеси.
  2. Водный. Пропускает через емкость с водой воздух и грязь, оставляя при этом все вредные частицы в жидкости, выпуская незагрязненный воздух наружу.
  3. Циклонный. Является более дешевым фильтром в сравнении с водным и мембранным, но не уступающим по качеству. Пропускает воздух с пылью через корпус цилиндрической формы.

Второй вариант самодельного фильтра – сепаратный

Теперь мы разберемся, как можно сделать водный фильтр, который считается сепаратным. Для него нужно подготовить следующее:

  1. Сепаратор
  2. Емкость, в которой будет находиться вода
  3. современный вариант помпы
  4. небольшой вентилятор
  5. детали, которыми можно закрепить все элементы.

Когда все будет подготовлено, установить кожух непосредственно на пылеуловитель. Дальше необходимо аккуратно прикрепить помпу, на которой будет находиться резиновое кольцо. Для того, чтобы можно было значительно уменьшить шум от устройства, который возникает непосредственно во время работы, достаточно приклеить на дно пылесоса небольшое количество полиэтилена.

Использование подручных материалов

Как видно, уделив немного времени, минимум усилий и финансовых затрат можно соорудить самостоятельно довольно неплохой водяной фильтр для самого обычного пылесоса. В такой работе нет ничего сложного, даже не нужно иметь какие-то специальные знания. Достаточно следовать предоставленной нами инструкции и у вас обязательно получится качественный водяной фильтр, который по своим характеристикам будет мало чем отличаться от покупного и более дорогого устройства. Если процесс сборки прошел успешно, то можно немедленно опробовать плоды своих трудов.

Рекомендуем прочитать — что делать, если моющий пылесос не работает.

Необходимый инструмент и материалы

Самодельные расходники обычно выполняют из самых простых материалов, которые можно отыскать в каждом доме. Чаще всего их изготавливают из поролона или нетканого полотна высокой плотности. Если даже такого материала нет под рукой, он всегда имеется в продаже в свободном доступе. Помимо этого для изготовления элементов фильтрации используются:

  • синтепон;
  • нетканые салфетки;
  • фетровая ткань;
  • деним;
  • материалы для автомобильных фильтров;
  • медицинские повязки и иные заготовки.

Выбор одного из вышеперечисленных материалов зависит от типа фильтра

Но есть одно важное условие, которое нужно соблюдать при подборе основы для создания расходной детали, – правильная плотность. Материал должен пропускать жидкость, но при этом надежно задерживать даже мельчайшую пыль

Для изготовления водного и циклонного фильтров требуется большее количество материалов. Прежде всего, подбирается емкость (ведро, бак, кастрюля, бутылка и т.д.), а затем остальные комплектующие: куски сантехнической трубы, гофрированный шланг, крепеж, силиконовый герметик и т.д., в зависимости от способа изготовления детали.

На заметку! Инструменты для изготовления фильтров любого типа найдутся в кадом доме. Это ножницы, канцелярский нож, клеевой пистолет, дрель, степлер, отвертки и т.д. Никакого специфического оборудования для этого не требуется.

Водяной фильтр

Популярность аквафильтра не только в том, что с его помощью уборка становится эффективнее, но и в увлажнении воздуха. Весь всасываемый мусор проходит через емкость с водой.

Такой фильтр способен удерживать даже мелкодисперсную пыль и пыльцу. Эта особенность пылесоса ценится людьми, у которых есть аллергия на пыль.

Внимание! Из-за расположенного в корпусе отделения с водой, пылесос становится тяжелым. Выбирая такую разновидность домашнего помощника, попробуйте, будет ли Вам легко с ним передвигаться по дому

Выбирая такую разновидность домашнего помощника, попробуйте, будет ли Вам легко с ним передвигаться по дому.

Сделать такую разновидность фильтра можно самостоятельно. Из чего можно сделать:

  • Сепаратор. С его помощью будет происходить деление мусора на крупный и мелкий;
  • Емкость для воды с герметичной крышкой;
  • Вентилятор небольшого размера. При выборе ориентируйтесь на его шумность;
  • Помпа.

Берем разрыхлитель, кожух и накопитель, чтобы установить все эти детали на пылеуловитель пылесоса.

В качестве крепления вам послужат крепежные детали покрытые цинком.

На дно фильтра не забудьте положить полиэтилен. Он будет выполнять функции шумоизоляции.

Последней устанавливаем помпу. Закрепить ее можно, используя резиновое кольцо.

Важно! Во время использования фильтра следите за уровнем воды

Использование

Для того чтобы начать работу с данной конструкцией, необходимо заполнить колонну водой на уровень чуть выше нижнего раструба для подсоединения к шлангу.

В верхней части колонны подключается шланг к пылесосу.

После завершения уборки получаем в колонне отстойник с загрязненной водой.


Теперь опишу, недостатки данного приспособления

Как и при работе с циклонными фильтрами следует быть внимательным и не допускать засорения шланга для забора пыли крупными камнями или частицами. т.к это приводит к вакуумному разряжению и вся жидкость из колонны может попасть в корпус пылесоса, а для некоторых конструкций это смертельно.

Плюсы и минусы самодельных фильтров

Самое большое преимущество – низкая цена. Изготавливают эти детали обычно из простых материалов, нередко б/у. Так что стоимость в конечном итоге может оказаться копеечной. Но здесь не следует экономить, особенно на фильтрующих элементах, от которых зависит качество уборки.

Что касается эффективности фильтрации, то здесь нельзя вообще говорить, что самодельные фильтры лучше заводских. Все будет зависеть от качества фильтрующего материала и сборки узла в целом. В заводских условиях это делают более качественно.

Нельзя устанавливать самодельные детали, если пылесос находится на гарантии. При более серьезных поломках его просто не примут на ремонт.

Нужно обязательно учитывать, что любое вмешательство в конструкцию бытовой техники может привести к нагрузкам на электродвигатель

Поэтому важно точно рассчитать объем фильтра и проходимость воздушных масс через него

Пылесосы с водяными фильтрами: положительные моменты и недостатки

В последнее время пылесосы, где установлены аквафильтры – невероятно востребованные. С их помощью реально очистить не только, но даже воздух. Когда вы используете аквапылесос, то совсем необязательно проветривать комнату, ведь воздух полностью становится чистым после уборки.

Идеальное очищение за счет применения воды

Некоторые современные модели могут образовывать большое количество пены, но эту проблему можно легко решить, достаточно будет наличия качественного пеногасителя. Прежде, чем приобрести или самостоятельно переделать обычный пылесос в акваустройство, стоит знать все его особенности и преимущества. К основным можно отнести следующее:

  • надежность устройства
  • достаточно долгий срок эксплуатации
  • многофункциональность
  • аквапылесос отлично очищает воздух, делает влажным
  • имеет высокий показатель мощности
  • не нуждается в дополнительном техническом обслуживании, которое имеет высокую стоимость
  • во время работы не появляется неприятный запах
  • его очень удобно использовать.

Также аквапылесосы имеют и некоторые недостатки, но они незначительные и с ними вполне можно смириться. К минусам устройства можно отнести:

  • достаточно большие параметры
  • такие пылесосы тяжелые
  • дорого стоят
  • могут издавать громкий шум.

Пылесос с водным фильтром

На сайте вы также можете прочитать, какие средства выпускаются для моющих пылесосов.

Процесс чистки резервуара с водой


Перед очисткой необходимо проверить работоспособность пылесоса, и если все функционирует правильно, то начинать работу. Сначала сачком с поверхности воды убирается весь мусор, затем пылесосам очищаются стенки бассейна, которые находятся над водой.

Это можно сделать простой щеткой. После этого необходимо пройтись по стене, где находится линия воды. Там зачастую больше грязи, чем ниже. После этого нужно опускаться ниже и дойти до днища бассейна.

На полную очистку бассейна, в зависимости от его размера, может уйти час-два времени. После завершения работы в любом из пылесосов необходимо достать фильтр (вата, синтепон), прочистить и высушить.

Важно помнить, что включать пылесос можно, когда бассейн пуст. Смотреть, чтобы на электронику не попадала вода, иначе может произойти замыкание

Чтобы реже мыть бассейн, необходимо поддерживать чистоту специальными химикатами¸ а во время простоя закрывать его крышкой.

Много важной и полезной информации о пылесосах для бассейна найдете в этом разделе

Аквафильтр для пылесоса

Водные системы фильтрации пользуются, пожалуй, самой большой популярностью среди пользователей. Однако, цена пылесосов, оснащённым подобным способом очищения, часто слишком высока. Поэтому, существует множество вариантов самодельных аквафильтров. Ниже приведён ещё один пример.

Материалы для изготовления

Для самодельного конструирования аквафильтра потребуется:

  • ведро на 10 л ПВХ с крышкой;
  • сантехнические переходники (3 шт.);
  • панель ПВХ;
  • гофрированная труба для вывода воздушного потока.

С одной стороны ведра вырезают два отверстия, диаметр которых равен диаметрам патрубков. Стенки отверстий смазывают силиконом. В одно из них вставляется колено и присоединенный к нему ещё одну трубу таким образом, чтобы его конец находился прямо возле дна ёмкости (зазор не более 2 см) — это часть будет выполнять роль входного отверстия для потока воздуха. Из ПВХ предварительно вырезается дополнительная крышка с отверстием для патрубка и расщелиной для выхода воздуха, после чего она устанавливается в ведро (с небольшим скатом).

Во второе отверстие, располагающееся над мембраной, устанавливается ещё один патрубок, к которому в дальнейшем будет подключён шланг для пылесоса. Перед работой, в ёмкость заливается около 2–2,5 л воды.

Недостатки и достоинства пылесосов с водным фильтром

В магазинах имеется огромный выбор пылесосов, оснащенных водной фильтрационной системой. Они отличаются друг от друга по конфигурации и различным функциям, у всех их имеются свои достоинства и недостатки.

Вот перечень основных плюсов данных электроприборов:

  • качественная уборка. Пылесос удаляет мельчайшие частички пыли, грязи, шерсти домашних животных и прочего мусора;
  • позволяют не только чистить ковры и мягкую мебель, но дают возможность полноценно мыть полы, а также собирать с пола жидкость;
  • отлично заменяют очиститель воздуха. Благодаря такому пылесосу качественно фильтруется воздух, из него удаляется пыль и другие аллергены.

Недостатки электроприбора с аквафильтром:

внушительные размеры и немаленькая масса. Носить такой прибор или переносить через пороги из одной комнаты в другую достаточно тяжело
по завершении использования внутренние элементы и резервуары необходимо мыть и высушивать

Если этого не сделать, то при последующем использовании появится не очень приятный запах;
важно строго соблюдать инструкцию по эксплуатации. Если нарушать рекомендации изготовителя, то появятся неприятные запахи и вода начнет выливаться;
немалая стоимость

Приборы с аквафильтром стоят недешево, однако их цена постепенно окупается, так как не нужно приобретать сменный мешок или фильтр.

Такое устройство конструктивно не очень сложное, оно будет полезно тем, у кого дома живут животные, а также, если у человека есть какие-либо болезни дыхательных путей и органов. Это полезное устройство позволяет тем, у кого астма и аллергия дышать свободнее.

Достоинства и недостатки

Перед тем, как своими руками сделать фильтр для пылесоса, необходимо ознакомиться с достоинствами и недостатками самодельного контейнера. В чем особенности самоделки? Главным преимуществом сделанных фильтров для пылесоса собственными руками является экономия денежных средств, которые бы пришлось потратить на приобретение заводских очистительных элементов. В некоторых случаях затраты на изготовление могут быть полностью исключены, так как все необходимые элементы можно подобрать в домашнем хозяйстве. Также к преимуществам самодельных фильтров можно отнести то, что благодаря им можно значительно расширить функционал домашнего пылесоса.

Несмотря на массу преимуществ, есть у самодельных очистительных элементов и определенные недостатки. К ним можно отнести то, что не на все модели пылесосов можно устанавливать такие фильтры. Не рекомендуется использовать посторонние детали и в технике, которая находится на гарантии потому, что в случае ее поломки в гарантийном обслуживании будет отказано. Взвесив все «за» и «против», можно приступать к работе.

Процесс чистки резервуара с водой


Перед очисткой необходимо проверить работоспособность пылесоса, и если все функционирует правильно, то начинать работу. Сначала сачком с поверхности воды убирается весь мусор, затем пылесосам очищаются стенки бассейна, которые находятся над водой.

Это можно сделать простой щеткой. После этого необходимо пройтись по стене, где находится линия воды. Там зачастую больше грязи, чем ниже. После этого нужно опускаться ниже и дойти до днища бассейна.

На полную очистку бассейна, в зависимости от его размера, может уйти час-два времени. После завершения работы в любом из пылесосов необходимо достать фильтр (вата, синтепон), прочистить и высушить.

Важно помнить, что включать пылесос можно, когда бассейн пуст. Смотреть, чтобы на электронику не попадала вода, иначе может произойти замыкание

Чтобы реже мыть бассейн, необходимо поддерживать чистоту специальными химикатами¸ а во время простоя закрывать его крышкой.

Много важной и полезной информации о пылесосах для бассейна найдете в этом разделе

Как сделать аквафильтр для пылесоса

Некоторые современные пылесосы оснащаются аквафильтрами. При прохождении загрязненного воздуха через такой водяной фильтр, большинство пыли, мусора и мелких частиц остаются в воде. Таким образом в несколько раз увеличивается срок службы фильтров и мешков-пылесборников.
Этот фильтр очень прост в изготовлении, и может быть изготовлен в домашних условиях.
Материалы.
— Пластиковое 10-л ведро с крышкой
— Уголки канализационных пластиковых труб
— Гибкая гофрированная труба, ПВХ панель
— Изоляционная лента, наждачная бумага, клеевые палочки.
Инструменты, использованные автором.
— Беспроводной клеевой пистолет
— Маркер, нож.

Во второе отверстие вставляется еще один уголок, через него будет выходить очищенный воздух.
Далее все стыки труб и перегородки с корпусом герметизируются с помощью клеевого пистолета. Также можно использовать различные герметики «жидкие гвозди».

Перегородка должна быть слегка наклонена в сторону отверстия между камерами, тогда капли воды будут стекать в нижний отсек.
Шланг от щетки отлично подошел к 50-му уголку.
А соединение гибкого гофрированного шланга с фильтром пришлось герметизировать, подмотав изоляционной ленты.
Чтобы проверить, не вылетают ли брызги воды из нижней камеры в верхнюю, автор подключил выдув пылесоса ко входу фильтра.
В фильтр достаточно налить 2,5 л воды, она будет на уровне 50 мм от его дна, и перекроет входной патрубок.
При испытаниях стало ясно, что вырез в перегородке между камерами нужно увеличить. Теперь брызги воды не попадают в выходное отверстие вместе с потоком воздуха.

При этом в пылесборнике пылесоса почти ничего не оказалось, и вода в него не попала.
Используя фильтр такой конструкции, можно собирать небольшие количества разлитой жидкости, следя за уровнем в емкости. В качестве корпуса можно использовать ведро или другую емкость большего размера.
После применения фильтра желательно дать поработать пылесосу вхолостую пару минут, чтобы удалить влагу из фильтрующих элементов.
Как и предполагалось, автор внес несколько изменений в конструкцию через некоторое время. А именно, ему пришлось усиливать швы с помощью жидких гвоздей.

Также понадобилось установить дополнительный лепесток на внутренней части выходного патрубка, так как в него иногда попадали капли воды. Перегородка сделана из обрезка толстостенной пластиковой бутылки от бытовой химии.Конечно, такой фильтр не сможет в полной мере заменить промышленный пылесос для влажной уборки, однако расширит функционал старенького советского или импортного пылесоса.
Благодарю автора за рекомендации по изготовлению простого аквафильтра для пылесоса, который пригодится не только дома, но и может послужить в мастерской.

Как сделать водный фильтр для пылесоса

Чаще он называется аквафильтром. Сейчас такие модели популярны на рынке бытовой техники. Их секрет заключается в том, что они не только собирают мусор, но и увлажняют воздух, не вызывая неприятных запахов. Единственный минус — большой вес пылесоса из-за сосуда с водой внутри, но он компенсируется хорошим качеством уборки.

Принцип его работы очень прост. Весь мусор при помощи мотора оказывается в отсеке с водой, которую потом нужно слить.

Как сделать фильтр такого типа? Достаточно просто, если иметь все нужные детали и схему работы.

Вам понадобится сепаратор, тара под воду, вентилятор и помпа. Чем меньше вентилятор вы подберете, тем меньше от него будет шума. При выборе помпы учитывайте, что уровень воды в сосуде поднимется почти на сантиметр. Все крепежные детали выбирайте с цинковым покрытием. Не забудьте о встроенной турбощетке, она поможет тщательно прочищать ковры. Для получения хорошего результата проводите работу поэтапно:

  1. Установите на пылеуловитель кожух, накопитель и разрыхлитель.
  2. Прикрепите помпу с кольцом из резины. Следите за зазорами между деталями корпуса.
  3. Чтобы пылесос был максимально бесшумным, наклейте на дно полиэтилен.
  4. Перед использованием наливайте воду строго по отметкам на емкости.

Существуют и другие способы создания аквафильтра. Максимум усилий и желания — и вы сделаете качественную работу, которая будет приносить пользу достаточно долго.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
