Делаем фрезерный станок из обычной дрели

Процесс изготовления

В быту часто используют вертикальный ручной фрезер. Он имеет наиболее простую для повторения конструкцию. Достаточно изготовить стойку с креплением для электродрели, и устройство для выполнения простых операций готов. Пример такого самодельного агрегата на фото ниже.

Процесс изготовления подобного основания достаточно прост:

Первая деталь, с которой лучше начать — основание (подошва). Необходимо вырезать заготовку круглой или овальной формы.

Далее проделывают отверстие для фрезы. Оно должно иметь смещение относительно центра детали с учётом толщины боковой стойки.

В зависимости от габаритов электродрели изготавливают стойку необходимого размера и крепят её к основанию саморезами или мебельными конфирматами.

Жёсткость крепления обеспечивает распорка (косынка). Внутренние стороны этой детали должны иметь угол строго 90 о .

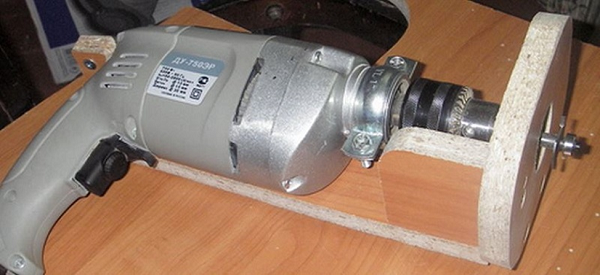

Следующий элемент — крепление для дрели. Можно использовать хомут для труб, как на фото или изготовить зажим из дерева или фанеры и закрепить его с помощью саморезов.

В качестве дополнительной фиксации над дрелью устанавливают упор.

Такой вариант подойдёт для выполнения черновой работы или послужит временной альтернативой полноценному инструменту. Для выполнения более точных операций придётся разработать конструкцию посложнее.

Ничего не мешает снабдить свою «самоделку» регулировкой вылета фрезы или возможностью менять угол наклона. Не исключено использование дрели в настольном фрезерном станке. Для этого электродрель устанавливают вертикально под рабочей поверхностью.

Особенности применения

Конечно же, только смонтировать фрезер из электродрели недостаточно — требуется грамотно за ним ухаживать, чтобы он функционировал продолжительное время. Эксперты дают несколько следующих рекомендаций.

• Все поверхности из древесины требуется не только хорошенько обработать наждачной шкуркой, но и обработать защитным покрытием, чтобы увеличить способность сопротивляться различным неблагоприятным воздействиям со стороны.
• Следует тщательно проработать систему управления приспособлением, чтобы она была предельно комфортной.
• Можно сделать определённые дополнения, такие как система очищения рабочей области от стружки. Например, установить небольшой патрубок, который сможете присоединять к шлангу от простого пылесоса.

Этапы проектирования

Многие мастера работают, только используя эскизы. Окончательная подгонка расположения деталей производится только при установке их на станину. Уже по месту сверлятся необходимые отверстия, а потом производится монтаж. Довольно часто приходится изменять взаимное расположение узлов. Просверленные отверстия заваривают. Затраты времени довольно большие.

Современная компьютерная техника дает в руки проектировщиков мощный инструмент – трехмерное моделирование с помощью инженерных программ. Выбор программного обеспечения большой. Освоить любую несложно, достаточно установить на свой компьютер и просмотреть уроки, опубликованные в сети.

• Чтобы проще производить виртуальный монтаж, создаются трёхмерные модели твердых тел. Производится измерение имеющихся деталей и узлов.
• С помощью инструментов компьютерной программы разрабатываются аналоги с точными размерами (в пределах разумного допуска).
• Проектируется сцена – моделируется место будущего размещения станка в мастерской.
• На виртуальной сцене размещаются станина и узлы.
• По модели можно перемещать элементы, добиваясь рациональной установки по высоте, ширине и в пространстве сцены.
• Некоторые узлы могут быть спроектированы по месту, применительно к имеющейся модели.
• После завершения моделирования создаются рабочие чертежи. Эта процедура занимает немного времени. Достаточно перенести проекции сборочных узлов и деталей на координатные плоскости и расставить размеры.
• При необходимости для лучшего понимания особенностей конструкции выполняют разрезы и сечения. Они помогают разобраться во взаимодействиях между отдельными деталями и их устройстве.

Какие комплектующие элементы и материалы нужны в работе

Для создания силовых компонентов применяется стальные уголки и трубы, имеющие минимальную плотность стенок 2 мм. Их варианты соединения: сварка или винты. Все металлические компоненты покрываются грунтовкой и краской, чтоб быть защищёнными от коррозии.

Для столешницы и некоторых других элементов подходят прочные классы ДСП и фанера. Они стойки к влаге, температурным скачкам и другим опасным факторам.

Электродвигатель

Он нужен, когда планируется создания небольшого фрезера с ЧПУ. Его важнейшим параметром является мощность. Лучше применять аппарат на 1100 Вт. Он позволит применять разнообразные фрезы.

Также можно использовать мотор от ручных электроинструментов: дрели, перфоратора или болгарки.

Тип двигателя

Для оптимальной работы можно базировать станок на асинхронном агрегате с тремя фазами. Тогда фрезер будет подключаться к сети, ориентироваться на специальную схему. В ней действует алгоритм «звезда – треугольник». За счёт этого двигатель запускается плавно и позволяет станку работать на максимальной мощности.

Если такой мотор подключить к сети с одной фазой, то он потеряет 50% своего КПД. Если сеть не позволяет проводить такой вид подключения, тогда используют 1-2 фазный мотор.

https://youtube.com/watch?v=SrjCu2i7wRw

Как сделать фрезер из болгарки

Не секрет, что угловая шлифовальная машина часто используется для для шлифовки, полировки и фрезеровки различных поверхностей дисковыми и чашечными насадками. Но если на шпиндель агрегата накрутить цангу, то получится фрезер из болгарки, который сможет работать не только с дисковыми фрезами, но и с любой оснасткой, имеющей цилиндрические хвостовики.

Если в цангу зажать фрезу из твердосплавного материала, то получится фрезер по металлу.

Также, чтобы сделать фрезер, на шпиндель болгарки можно закрепить и обычный кулачковый патрон от дрели.

На фото выше показано приспособление для болгарки, превращающее ее в ручную фрезерную машину. Как сделать приспособу, можно понять из этого видео.

Фреза из дрели Bosh самостоятельно. 2017 (мастертак)

моя группа медиатворцов:

Его можно переработать в ручной фрезер. Для этой цели вам не обязательно получать дорогостоящие материалы. Что остается сделать нашему клиенту, что необходимо, найдется в мастерской либо гараже фактически под ногами. Для обустройства ручного фрезера из шуруповерта пригодятся кусочки толстой фанеры как еще его называют ДСП, хомут для крепления инструмента, крепеж типа болтов и шурупов, слесарный инструмент и перьевое сверло для дерева. В последнем случае воспользуйтесь сверлильной коронкой.

Собрать самодельный фрезер просто. Для этой цели вам нужно:

• Из кусков избранного материала вырезать основание, вертикальную стойку, на занят с помощью хомута будет закреплен шуруповерт, упор и косынку для придания жесткости конструкции. Размеры деталей выбираются произвольно, в соотношении к габаритам электроинструмента.
• В основании с использованием перьевого сверла просверлить отверстие Ø 40 мм для свободного доступа режущего инструмента в зону обработки.
• Сделать хомут по поперечнику ручного инструмента.
• На вертикальной стойке с помощью хомута закрепить шуруповерт так, чтоб его патрон оказался в далеке от родного края в несколько мм от основания.
• Установить ребро жесткости.
• На вертикальной стойке зафиксировать шуруповерт упором.
• В патрон инструмента установить фрезу.

Фрезер из шуруповерта готов к использованию. Таковой станок не сумеет стать настоящей сменой ручному фрезеру по причине маленький мощности и малой скорости вращения шпинделя, увы решит вопрос фрезерования маленьких деталей в обстоятельствах домашней мастерской.

Принцип работы фрезера

Фрезерное устройство работает так:

• мотор обеспечивает вращение и передаёт его на шпиндель из прочного и жёсткого металла;
• на шпинделе надета насадка для работы по металлу или дереву — фреза;
• она обрабатывает материал, который закреплён на рабочей плоскости.

Обратите внимание! В ручном варианте фрезера насадка крепится в патрон. Фрезер из дрели может работать также по керамике, стеклу, пластику

Для каждого материала — отдельная насадка со своими характеристиками:

Фрезер из дрели может работать также по керамике, стеклу, пластику. Для каждого материала — отдельная насадка со своими характеристиками:

• Для дерева — простые фрезы, не высокопрочные и без большого количества оборотов.
• Для металла — усиленная насадка. Особенно сложно поддаётся обработке фрезером латунь.
• Для стекла и подобных материалов — фрезы из специальных сплавов.

С помощью такого инструмента можно накрутить резьбу, выточить пазы и полости, сгладить и придать нужную форму кромке, выточить отверстия. Дрель обеспечит ручной станок электродвигателем подходящей мощности. При его подборе учитывайте мощность и скорость вращения. Второй параметр влияет на качество реза: чем больше оборотов, тем лучше.

Мощность зависит от материала, который будет обрабатываться. Для заготовок из древесины достаточно 0,5 кВт. Но даже в этом случае мастера рекомендуют искать более мощное устройство 1-2 кВт. Такой фрезер будет универсальным и удобным для работы с различными материалами.

Фрезерный станок своими руками: специфичность конструкции

Для обработки деталей используются фрезерные станки разной конструкции. Наиболее простые предназначены для выполнения одной или нескольких конкретных операций, а более сложные отличаются универсальностью.

Устройство фрезерного станка по дереву

Основные виды фрезерных станков по дереву, которые можно собрать самостоятельно, показаны на фото.

• Станок для пространственного фрезерования или 3D-фрезер (поз. 1).
• Горизонтальный тип (поз.2).
• Вертикальный тип (поз.3).
• Плоскокопировальный станок или 2D-дупликарвер (поз. 4).
• Станок для пространственного копирования или 3D-дубликарвер (поз.5).

Станки 2D и 3D (позиции 1, 4, 5), в принципе, можно сделать своими руками, но работа на них требует определенных навыков и доступна уже опытным мастерам. Интерес представляют популярные разновидности – горизонтальные и вертикальные фрезеры. Горизонтальный тип подходит для несложных деталей при массовом их производстве. Вертикальный станок более универсален, но подвержен заметной вибрации, что осложняет массовое производство.

Для домашней мастерской, где обычно изготавливаются штучные изделия, вертикальный фрезер одношпинделевого типа считается оптимальным вариантом. По расположению двигателя различаются конструкции с нижним и верхним приводом. Первый вариант является предпочтительным, т. к. проще в изготовлении и обеспечивает большую стабильность в работе.

На фото показаны устройства заводского и самодельного станка с нижним приводом

Важное их отличие – откидной упор 7. В самоделках, которые не оснащаются мощными электродвигателями, он заменяется более простым подъемным элементом

Кроме того, в них применяются переходники с конусом Морзе для насадки стандартного патрона на вал двигателя.

Наиболее важные опорные элементы станка:

• опорная плита (основной гаситель горизонтальной вибрации);
• виброгасящая плата привода;
• упоры гребенчатого типа (гашение вертикальной вибрации детали);
• боковой (статический) упор (направление подачи заготовки и регулировка фрезы);
• пылеулавливатель (пылесос).

Опорную плиту можно совместить с виброгасящей.

Весь станок монтируется на столе. На нем имеются гнезда для установки направляющих линеек. По ним передвигаются салазки со шпинделем, установленном на подпятнике. Привод шпинделя обеспечивается ременной передачей. Для подъема салазок предусматривается коническая зубчатая передача с маховичком.

Устройство фрезерного станка по металлу

Фрезеры для дерева обычно используются для изготовления мебельных деталей, которые могут иметь значительные размеры, а потому для них более подходит нижний привод. Фрезерные станки для металла чаще применяются для обработки небольших зон в металлических заготовках. В этом случае значительно проще изготовить станок с верхним приводом. В качестве основного элемента хорошо подходит электродрель. На фото приведен пример такого станка.

Для него необходима станина и стол повышенной прочности, т. к. заготовки могут иметь значительный вес. Деталь надежно фиксируется в зажимном устройстве. На опорной плите размещаются направляющие полозья, по которым устройство перемещается по столу в продольном направлении. Предусматривается и поперечное перемещение заготовки. Таким образом, режущий инструмент перемещается только в вертикальном направлении, определяя глубину обработки. Заготовка передвигается в 2 направлениях, что позволяет регулировать обрабатываемую площадь.

Конструкция фрезера из дрели

Учитывая мощность и количество оборотов, можно сделать только легкий фрезер из дрели. Для качественной обработки доски рабочий инструмент должен быть зафиксировано на столе, а обрабатываемая деталь перемещаться. Конструкция с верхним расположением инструмента позволяет делать детали сложной конфигурации. Каждый умелец придумывает свою конструкцию. Они отличаются креплением и расположением электродрели.

Стол с фрезером

Обработку торцов и фрезерование пазов для соединения шип-паз, удобно делать, используя фрезерный стол с выступающим инструментом. У него простая конструкция, чертежи легко разработать самостоятельно. Подойдет небольшой верстачный стол.

Крышка переворачивается. В ней прорезается отверстие. Размер его примерно на 5 мм больше максимального диаметра фрезы, которая будет использоваться. Перпендикулярно столу монтируется планка. Она устанавливается параллельно боковой стороне на таком расстоянии, чтобы ось шпинделя прикрепленной электродрели совпадала с центром отверстия.

Хомутами и упорами к планке крепится корпус электроинструмента. В нормальном состоянии стола патрон должен располагаться под крышкой, а вставленная в него фреза выступать. При обработке деревянная деталь движется по столу, упираясь в шаблон, происходит фрезеровка.

Инструмент можно закрепить другим способом. Главное, чтобы центр отверстия совпадал с осью фрезы. Выключатель и патрон были доступными. Все элементы станка должны крепиться жестко, без перекосов.

Простой станок

Конструкция станка для создания фрезера из дрели своими руками состоит из 3-х основных деталей, вырезанных из фанеры:

• подошва;
• стойка;
• косынка.

Они должны располагаться строго перпендикулярно. В подошве делается отверстие под выход инструмента. Стойка по ширине равна размеру корпуса электродрели и на 20 мм длиннее. На ней с помощью хомута, расположенного выше патрона, крепится дрель. Она дополнительно фиксируется упором, прижимающим тыльную сторону корпуса с обратной стороны от шпинделя, или вторым хомутом ниже ручки. Косынка обеспечивает жесткость конструкции. Одна сторона прилегает к подошве, вторая к стойке.

При раскрое подошвы – основания конструкции, надо нарисовать на фанере квадрат, со сторонами равными ширине корпуса электродрели. С двух прилегающих сторон к нему добавить полоски, равные толщине фанеры. Отметить центр расположения инструмента и сделать отверстие корончатым или перьевым сверлом.

Вырезать подошву по контуру. Угол, противоположный соединению стойки и косынки, надо скруглить. На обратной стороне просверлить отверстия 4 мм и сделать углубления – потайные под головки саморезов, сверлом 8 мм. В противном случае шляпки винтов будут выступать и царапать стол, нарушать прилегание подошвы. Образуется перекос.

Снизу на подошву можно наклеить тонкую резину или кусочек линолеума. Это обеспечит плавное скольжение при работе фрезера.

Используя угольник, установить на место стойку и прикрутить ее винтами. Косынка крепится одной стороной к основанию, второй к стойке, обеспечивая жесткость конструкции. Отмечается положение электродрели, когда инструмент опускается ниже подошвы. Прикручивается хомут и упор. Для удобства работы подошву можно сделать из оргстекла.

Станок с вертикальным перемещением фрезы

Недостаток простого станка в невозможности делать глухие шпоночные пазы и выборки. Инструмент может входить в доску только со стороны торца. Небольшое дополнение позволит дрели полностью заменить легкий вертикальный фрезер.

Подошва делается длиннее. К ней прикручивается массивная доска с закрепленным вертикально П-образным профилем – 2 штуки. Это направляющие. На планке с одной стороны установлена дрель, с другой прикручены 2 рейки, которые заведены в металлические профили. Снизу в подошве установлен винт, служащий упором при перемещении корпуса электродрели вниз.

Имея опыт слесаря и необходимый набор деталей, можно установить самодельный фрезер на боковых цилиндрических стойках. Снизу на них одеваются пружины, поднимающие дрель вверх.

Крепление осуществляется металлическими уголками, скобами и саморезами. Глубина фрезерования регулируется винтами-упорами.

Дополнения к устройству

Есть несколько приспособлений, добавив которые можно сделать данное устройство более удобным в эксплуатации, а также немного расширить его функционал. К примеру, можно добавить такое устройство, как микролифт, который будет перемещать дрель в вертикальном направлении. Если с тем, как из дрели сделать фрезер по дереву, все стало ясно, то как сделать микролифт, знают немногие, а потому вот краткая инструкция:

1. Необходимы направляющие. В качестве них можно использовать две металлические штанги.
2. Для фиксации электрической дрели необходимо использовать площадку, которая будет сделана из той же фанеры или же ДСП.
3. За перемещение электрического устройства в вертикальном направлении будет отвечать такой элемент, как резьбовая ось и гайка.
4. Необходимо использовать подходящие приспособления, который смогут удержать дрель в выбранном положении.

Изготовление фрезера из дрели

Фрезер из дрели своими руками изготавливается легко и быстро, поскольку данный инструмент уже имеет патрон, в который можно зажать хвостовик фрезы. Но поскольку дрель развивает небольшие обороты, около 3000 об/мин, то добиться хорошего качества обработки детали не получится.

В качестве подставки для закрепления дрели идеально подходит приспособление для вертикального сверления, которое можно приобрести в магазине электроинструмента. Потребуется лишь сменить оснастку, и самодельный фрезер готов.

Также подобную подставку можно изготовить из ЛДСП, как показано на следующих рисунках.

К примеру, таким самодельным аппаратом можно не хуже, чем готовым фрезером проделывать паз в плите из ЛДСП под Т-образную кромку из ПВХ.

Сборка фрезерного стола

Универсальный фрезерный стол или координатный стол для сверлильного станка начинают собирать с крепления столешницы на готовую станину. Монтажную пластину прикладывают к тому месту столешницы, где она по чертежу должна быть размещена, обводят ее контур карандашом. Необходимо это для того, чтобы по обозначенному контуру выбрать для пластины углубление, для чего используют ручной фрезер с инструментом диаметром 6–10 мм. Размер этого углубления должен быть таким, чтобы пластина легла в него на одном уровне с поверхностью столешницы.

Сделать круглой фрезой углубление с прямыми углами не получится, поэтому на самой пластине углы тоже надо скруглить при помощи напильника. После фиксации в столешнице необходимо сделать в монтажной пластине отверстие с размерами, соответствующими диаметру подошвы фрезера. Делается оно при помощи прямой фрезы, толщина которой должна быть больше, чем у самой столешницы.

PROMA ценой около 6 тысяч рублей — один из самых дешевых заводских фрезерных столиков

Для выполнения такой операции вам не потребуется чертеж, так как она не требует высокой точности. С обратной стороны столешницы также необходимо выбрать некоторое количество материала, так как в нижней части стола надо будет размещать кожух пылеуловителя и другие приспособления. Чтобы быстро выполнить все вышеописанные операции, можно ориентироваться на размещенные в этой статье чертежи или фото.

Заключительным этапом сборки самодельного фрезерного стола является соединение всех его конструктивных элементов. Сначала с нижней части столешницы заводится фрезер, его подошва прикручивается к монтажной пластине. Затем сама пластина крепится к верхней поверхности столешницы при помощи саморезов с потайными головками, которые должны быть полностью утоплены в подготовленные отверстия. Только после выполнения этих операций сама столешница надежно закрепляется на станине.

Ручной

Небольшие фрезерные машины сейчас в достаточно обширном ассортименте представлены на рынке практически всеми компаниями, производящими электроинструменты.

Однако эта не та проблема, которая действительно может остановить настоящих мастеров своего дела, поскольку фрезер можно несложным образом сделать своими руками.

Инструкций для осуществления подобного небольшого подвига в домашних условиях вместе с фото и видео материалами, приложенными чертежами и подробными рекомендациями в интернете достаточно.

Изготовление подобного инструмента доступно многим людям, которые будут готовы потратить несколько часов времени на изучение материалов, чертежей и самого процесса создания прибора.

Сборка основы для самодельного фрезера из дрели

Для начала продумайте устройство рабочего стола и схему размещения фрезера на нём. Столешницу можно не собирать, а купить в специализированном магазине, но это довольно дорого. Для самостоятельного изготовления воспользуйтесь чертежами. Хороший стол обеспечит комфорт и позволит ускорить процесс работы фрезером. Основание — лист из прочного пластика или ДСП толщиной не менее 12 см. Пластик не боится влаги, зато из ДСП столешницу изготовить быстрее и проще.

Обратите внимание! Есть и другие варианты: МДФ или же фенольный пластик. Столешница размещается на направляющих

Предусмотрите возможность их регулирования, чтобы корректировать положение стола для своего удобства. Также учтите, что пространство около рабочей поверхности следует оградить

Это важно в процессе работы с ручным фрезером. Кроме того, для деталей нужен прижимной механизм

Столешница размещается на направляющих. Предусмотрите возможность их регулирования, чтобы корректировать положение стола для своего удобства. Также учтите, что пространство около рабочей поверхности следует оградить

Это важно в процессе работы с ручным фрезером. Кроме того, для деталей нужен прижимной механизм

Полезный совет! Любые отверстия в столешнице вырезают обычной ручной дрелью.

Установка регулировочного лифта:

• Вырежьте из ДСП небольшую панель и сделайте для неё 4 бруска для опоры. Используемые материалы должны быть прочными и надёжными.
• На столешнице вырежьте полукруглую дыру лобзиком или электроножовкой.
• Выполните прорези для фиксаторов и упорного листа.
• Панель прикрепите к двигателю, воспользовавшись болтами или специальными застёжкками.

• Фрезер должен фиксироваться на столе на подшипниковых узлах.
• В заключительной стадии изготовления столешницы отшлифуйте наждачной бумагой все его деревянные плоскости. Рабочая поверхность должна располагаться на крепком и долговечном основании.

Рейсмус и фуганок из фрезера

Назначение рейсмуса – это калибровка заготовок из дерева в один размер по толщине.

На базе фрезера также можно сделать некое подобие данного агрегата.

Рейсмус из фрезера своими руками можно изготовить из пары направляющих, закрепленных на ровной поверхности, и площадки, на которой закрепляется фрезерная машина. Деталь, которую нужно выровнять по толщине, закрепляется на столе, под площадкой с агрегатом. На фрезере сначала выставляется нужный вылет оснастки, после чего проводится обработка всей поверхности детали.

Используя фрезеровальную машинку в качестве привода, можно изготовить и мини-фуганок для обработки небольших по размеру заготовок. На рисунке ниже показано, из каких деталей состоит портативный фуговальный станок.

Также можно изготовить стационарный фуганок из фрезера для обработки длинных заготовок. Как это делается, можно узнать из следующего видео.

Настольный сверлильный станок

Другим важным оборудованием является сверлилка. Ее тоже есть вариант сделать из шуруповерта. Для этой цели вам пригодится шуруповерт б/у. С него нужно взять движок с редуктором и патроном. Сейчас необходимо сделать два хомута из текстолита, которые будут делать функцию фиксации сверлильной головки станка. Чтоб достигнуть наибольшей соосности всех отверстий на хомутах, их лучше обрабатывать вкупе, за один постав. Тогда получится избежать перекосов.

Как ограничительных стоек употребляют втулки с внутренней резьбой. Необходимо быть схожего размера, соответственного расстоянию меж хомутами. Спустя время изготавливают дополнительный хомут из текстолита и две бобышки из капролона. Их просверливают не по центру, получив две эксцентричных втулки. Хомут устанавливают на прут и с применением эксцентриков выбирают свободный ход. Затем устанавливают рычаг из дерева на пружине, чтоб сверлильная головка ворачивалась в начальное положение. Для подачи питания нужно использовать трансформатор мощностью более 150 ватт и выходным напряжением, по образу применяемого шуруповерта. Потом необходимо поставить диодный мост и конденсатор, установить сверлильную головку на станину.

Структура и назначение

Простыми словами строение фрезерного аппарата можно описать так: электродвигатель агрегата сообщает вращение на вал, на котором находится фреза (специализированная насадка).

При устройстве ручного приспособления фреза помещается в спецпатрон, кулачковый либо цанговый.

Ключевой задачей приспособления является обработка пластмассы, железа, древесины, стекла, керамики либо органического стекла.

Пример – подготовка технологических отверстий под дверной замок в деревянном полотне.

Кроме того, это может быть обработка краёв деталей либо нарезка резьбы, фрезерование полостей и пазов.

Вращение обеспечивает электродвигатель, функционирующий от сети переменного электротока. Насадки могут применяться самые разнообразные исходя из материала, который требуется обработать.

Самым простым материалом для фрезерной обработки является древесина, поэтому в основном и фрезы для её обработки будут особенно часто попадающимися и недорогими. Для металлов разного уровня прочности и вязкости должны применяться насадки, отличные по своим свойствам в зависимости от характеристик самого фрезеруемого материала.

Безусловно, фрезы для металлов либо древесины не годятся для обработки керамики или стекла, для таких материалов требуется подобрать режущий инструмент с другими параметрами.

Вертикальный фрезер из дрели

Схема простейшей вертикальной стойки для дрели

Между тем простейший фрезер, изготовленный из подручных материалов с минимальными финансовыми затратами, способен успешно справляться со многими технологическими задачами. Чтобы изготовить свой фрезерный станок из электрической дрели, вы должны найти следующие материалы и инструменты:

1. несколько кусков ДСП или толстой фанеры;
2. хомут, при помощи которого дрель будет фиксироваться на основании устройства;
3. болты, саморезы и другие крепежные элементы;
4. перьевое сверло или сверлильную коронку диаметром 40 мм;
5. стандартный набор слесарных инструментов.

Обрезки реек, куски фанеры, металлические уголки – всё это можно использовать для изготовления простой фрезерной стойки

Сам процесс сборки самодельного фрезера проходит по следующему алгоритму.

• Из листов ДСП или фанеры собирается основа будущего фрезера, включающая в себя горизонтальное основание и вертикальную часть, на которой будет фиксироваться электрическая дрель. Размеры листов ДСП или фанеры, из которых будет изготавливаться такая конструкция, рассчитываются в зависимости от габаритов электрической дрели, используемой в качестве основы самодельного станка.
• В горизонтальном основании устройства сверлится отверстие диаметром 40 мм, которое необходимо для того, чтобы обеспечить доступ инструмента в зону выполнения обработки.
• На вертикальной стойке устройства при помощи болта крепится хомут, в котором фиксируется электродрель. Дрель при этом должна располагаться таким образом, чтобы нижний конец ее патрона находился в нескольких миллиметрах от горизонтального основания фрезера.
• Чтобы сделать положение дрели на вертикальной стойке более устойчивым, в ее верхней части можно зафиксировать небольшой деревянный брусок, который будет выступать в роли упора.

Варианты закрепления дрели (нажмите на фото, чтобы увеличить)

Стойка с регулировкой высоты посредством рычага

Как сделать фрезерный станок вышеописанной конструкции более удобным и функциональным? Для этого его можно оснастить простейшим микролифтом, который будет отвечать за перемещение электродрели в вертикальном направлении. Для изготовления такого лифта вам потребуются следующие расходные материалы и комплектующие:

1. две металлические штанги, которые будут выступать в роли направляющих элементов;
2. площадка (каретка) для фиксации электродрели, сделанная из ДСП или толстой фанеры;
3. резьбовая ось и гайка, которые будут отвечать за перемещение электродрели в вертикальном направлении;
4. элементы, обеспечивающие фиксацию электродрели в требуемом положении.

Стойка с регулировкой высоты с помощью резьбовой шпильки

Принцип, по которому работает такой самодельный фрезер, достаточно прост и заключается в следующем.

• При вращении резьбовой оси каретка с закрепленной на ней дрелью перемещается в вертикальном направлении.
• После того как электродрель и закрепленный в ее патроне инструмент будут выставлены в требуемом положении, каретка фиксируется при помощи крепежных элементов.

Это интересно: Фрезер из болгарки своими руками — порядок изготовления и видео
