Зернодробилка и измельчитель веток из УШМ

Универсальная зернодробилка Шмель

При помощи зернодробилки, собранной из деталей сельхозтехники, можно измельчить мешок зерна за 15 минут. Внешний тормозной барабан от трактора ДТ-75 используется в качестве основания. На его внутренней стороне имеются зубья. Они будут цеплять ведомые диски фрикциона. Диск сошника сеялки заменит передний фланец основания. В комплекте с ним имеются ступица и подшипник. Свекловичная сеялка СУПН-8 используется в качестве бункера зерна. А молотки выполняются из противорежущих пластин зерноуборочного комбайна.

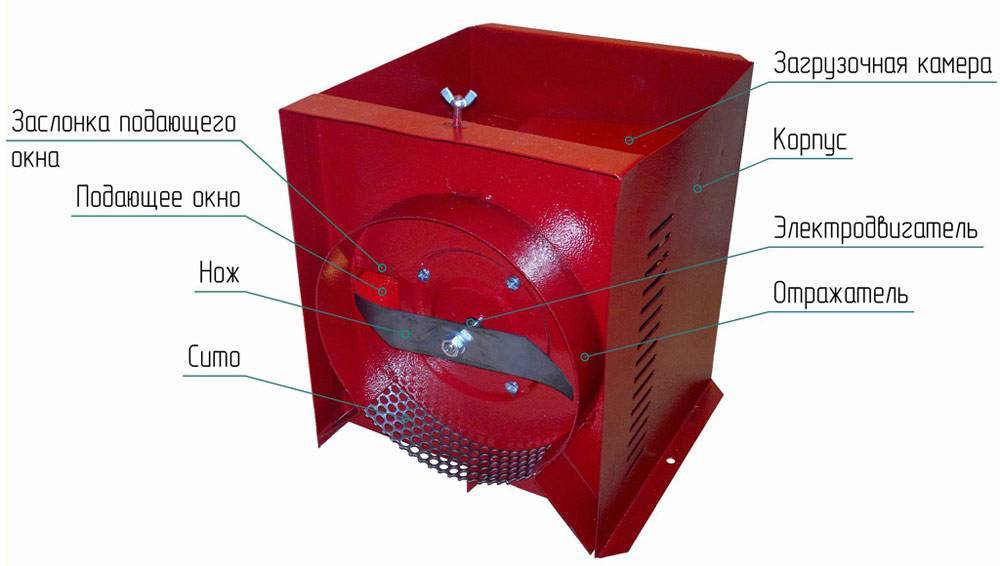

Устройство самодельной зернодробилки

Принцип работы:

  1. 1. Запуск двигателя от электросети и его прогрев.
  2. 2. Засыпка сырья в бункер.
  3. 3. Переработка зерна в дробильной камере: перемол ножами.
  4. 4. Отсев через сито в приемный бак.

От диаметра ячеек сита зависит степень измельчения зерна. Оборудование можно укомплектовать ножом-теркой для измельчения овощей, травы и фруктов.

Перосъёмная машина своими руками: чертежи, устройство

1.1

Основание измельчителя

На токарном станке проводят обрезку барабана до высоты 65 мм. Высота выточки с внутренней стороны должна составлять 3 мм, а диаметр — 282 мм. Затем отрезается третья часть в барабане для отверстия под решето, которое должно придерживаться дугами, приваренными к фланцу и внешней стороне барабана.

Чертеж основания измельчителя без бункера и тумбочки

Фланец (1) стачивается до размера 285+0,5 мм, вставляется в барабан и приваривается. Для повышения производительности дробилки в ступице сверлят воздухозаборные отверстия диаметром 8 мм. На место отрезанной части барабана крепят решето двумя болтами М8 и боковую пластину к поверхности диска в сошнике.

Решето измельчителя: чертеж с размерами

Отверстие на верхней части барабана составляет 5,5 х 4,3 см. В нем закрепляется бункер с задвижкой для регулировки потока зерна, поступающего в измельчитель. Ее устанавливают в нужное положение и фиксируют болтом М5 и маховичком. Воронку, через которую высыпается измельченное зерно, приваривают на фланец (10).

Дробилка крепится за счет уголка. Тумбу разделяют горизонтальной перегородкой на две части. Сверху устанавливают предохранительный автомат, сигнальную лампу, реверсивный магнитный пускатель и кнопку включения. Снизу хранят инструмент и сменные решета.

Гранулятор для комбикорма своими руками: конструкции, чертежи, фото

1.2

Молотковый барабан

Две пластины наваривают поверх вала, торец которого имеет отверстие с резьбой М10. При разъединении барабана и вала в него вставляется болт-съемник. Оси оборудованы шестью молотками равного веса с высокой износостойкостью.

Молотковый барабан: сборочный чертеж

Высверливаются отверстия для заклепки диаметром 1 см каждое. Шайбами регулируются расстояния по оси между молотками. Для интенсивного дробления их располагают в параллельных плоскостях.

Изготовление маточника для кроликов своими руками: чертежи и рекомендации

1.3

Балансировка дробилки

Статическую балансировку вращающихся частей проводят для уменьшения вибрации. Такую операцию проводят на специальном устройстве.

Устройство для балансировки барабана

Собранную конструкцию барабана устанавливают поверх ножей в горизонтальной плоскости. Высверливанием металла из пластин добиваются равномерной остановки ротора.

1.4

Инструкция по сборке

Для использования в домашнем хозяйстве собирается установка небольших размеров по аналогии с зернодробилкой Шмель заводского производства. Такое устройство оснащается ротором и подключается к сети 220 Вольт.

Таблица: Сборка поэтапно:

ШагФотоОписание
1

Используется двигатель мощностью 350 Вт (1500 об/мин) с конденсаторами.

На вал насажен барабан с молотками, закрепленными попарно в четырех местах

2

На сетке заготовлены отверстия диаметром 4 мм и продольные щели для отсева крупной фракции

3

Сетка вставляется в заранее подготовленные пазы

4

Ударом молотка плотно закрепляется с небольшим смещением вправо

5

Бак из жести с квадратным патрубком крепится с входным отверстием рабочей камеры

6

Механизм предназначен для регулировки подачи зерна и качества помола

7

Специальный клапан для ограничения подачи зерна опускается и поднимается вручную

8

Переносная конструкция устанавливается на ножки

9

Барабан закрывается крышкой

Дробилка для зерна, изготовленная своими руками, не сравнится с агрегатами промышленного масштаба, но в домашних условиях перерабатывает 10 кг сырья за полчаса.

Для чего необходима крупорушка

Основное назначение крупорушки – изготовление зерновых продуктов, главным образом для производства кормов для домашних животных и птицы. Эти факторы определяют популярность оборудования. Дело в том, что стоимость готовых комбикормов довольно высока, поэтому их покупка значительно увеличивает затраты, особенно если учесть, что для крупных ферм требуется большой объем продукции. Если сельхозпроизводители выращивают зерновые культуры, самостоятельное производство круп для животных не только значительно снизит стоимость кормов, но и откроет возможность получит доход от продажи излишков. Преимущества такого подхода очевидны, поэтому сегодня крупорушку все чаще можно увидеть как на небольших фермах, так и на крупных сельскохозяйственных предприятиях.

Классификация измельчителей веток

Планируя создание садового читтера, надо обязательно иметь представление о том, с древесными отходами какой толщины придётся иметь дело. Поскольку все измельчители органического мусора можно разделить по мощности электродвигателя и принципу работы ножевого блока, максимальный диаметр древесных обрезков влияет на выбор конструкции, эксплуатационные параметры и технические характеристики агрегата.

По типу используемой силовой установки

В садовых шредерах могут использоваться как электромоторы, так и двигатели внутреннего сгорания. Достоинства первых — простота, компактность, удобство эксплуатации. Тем не менее, с помощью бензинового или дизельного силового агрегата можно создать по-настоящему мобильную установку, а их мощность позволяет перерабатывать ветки толщиной более 10 см.

Измельчители с двигателем внутреннего сгорания имеют высокую мощность и более мобильны, чем электрические агрегаты

При выборе электрического силового агрегата обязательно надо учитывать следующие факторы:

  • двигатели до 1500 Вт можно использовать при небольших объёмах работ и толщине прутьев не более 2 см;
  • силовые установки мощностью 3 – 4 кВт являются оптимальным вариантом для загородных участков с небольшим садом. С их помощью можно дробить ветки диаметром до 5 см, чего вполне достаточно для небольшого частного подворья;
  • электрические асинхронные машины от 6 кВт могут в течение длительного времени перерабатывать на щепу толстые ветки (от 10 до 15 см) и рекомендованы к использованию в больших хозяйствах.

Электродвигатель обеспечивает самодельному измельчителю простоту и низкую стоимость

Следует заметить, что мощные электродвигатели требуют подключения к трём фазам. Если же используется обычная двухфазная сеть напряжением 220 В, то лучшим выходом из ситуации является бензиновая или дизельная силовая установка. Её мощности в 5 – 6 л. с. будет достаточно в большинстве случаев.

По конструкции ножевого блока

От конструкции ножевого блока садового шредера зависит диаметр веток, которые можно будет измельчать, и какой размер переработанной щепы будет получен на выходе из агрегата. Например, простейшие устройства могут перерабатывать только тонкие ветки, разрезая их на отрезки от 2 до 10 см, в то время как более сложные устройства способны дробить толстые ветки, перемалывая их в труху или производя отрезки длиной 10 — 15 см.

Конструкция заводских ножей чаще всего представлена в трёх вариантах:

дисково-ножевой блок, который используется для травы и прутьев толщиной не более 2 см;

Садовый измельчитель с дисково-ножевым блоком имеет простую конструкцию, но неспособен перерабатывать толстые ветки

Применение фрез позволяет работать с любым органическим мусором

Применение комбинированных турбинно-фрезерных или шнековых режущих блоков обеспечивает устройству высокую производительность

В самодельных конструкциях повторить шнековую или турбинно-фрезерную конструкцию сложно, поэтому умельцы берут за основу одну из следующих схем режущего блока:

  • двухваловую систему с несколькими ножами;
  • дисково-ножевой узел;
  • наборной пакет из дисковых пил или фрез.

Все три варианта доступны к повторению в домашних условиях и требуют минимум затрат, поскольку при их изготовлении используются детали и узлы от старой автомобильной и сельскохозяйственной техники, отрезки уголков, труб и т. д. Что же касается покупных элементов, то без них обойтись не получится. Если в запасе нет электродвигателя, дисковых пил или фрез, а также других деталей, то их придётся купить.

Производительность зернодробилок

Процесс функционирования роторного измельчителя в передвижении режущего ножа. Он нужен для осуществления дробления масс, которые стоит подавать внутрь приёмного бункера.

  • Продукция, которая получается при помощи молотковой машины, будет считаться наиболее эффективной. Такого можно достичь с помощью высокой амплитуды движения молотков, которые способны измельчить даже отдельные от них крупицы зерна.
  • Совместно с этим, роторная дробилка может потреблять намного меньшее количество электроэнергии и обладает высоким коэффициентом производительности.
  • В случае когда в хозяйстве имеется большое число взрослых особей скота и видов птицы, то лучше всего будет купить роторную дробилку. Но в том случае, когда фермер разводит более небольшую птицу и большое число молодого скота для торговли, то оптимальным в этом случае станет выбор в пользу молоткового измельчения зерна.
  • Следует в обязательном порядке протестировать устройство, которое произведено самостоятельно. Стоит помнить, что двигатель болгарки требует осуществления регулярной смазки, в противном случае он быстро сломается по причине истирания главных элементов в приборе.

Характеристики

Такой агрегат предназначен для измельчения злаковых и соевых культур. Это осуществляется за счет механизмов, включенных в конструкцию. В дальнейшем полученный полуфабрикат сортируется по размерам с примением сита. Рабочими инструментами оборудования являются молотки, ножи. Их действие запускается электрическим приводом.

Особенности

К ним относятся незначительные детали, которые не столько сказываются на производительности, сколько делают функционал удобнее, что облегчает работу пользователя. Благодаря этому помол улучшается и экономится время. Разные молоточки позволяют измельчать не только цельное зерно, но и целые колосья, в том числе и стебли.

С помощью ножей-молоточков измельчаются разнообразные зерновые культуры (ячмень, кукуруза, гречка и др.) до требуемой фракции, а также маслянистые. К ним относится шрот подсолнечника. Таким образом, получается отличный корм для домашней птицы и животных.

Агрегаты позволяют измельчать кукурузу, траву, сено. Для приготовления таких кормовых смесей показано пользоваться кормоизмельчителем.

Плюсы и минусы

Плюсы

Эксперты отмечают, что корморезки характеризуются отличной производительностью. Их удобно использовать для выполнения работ. Оборудование редко выходит из строя. За счет простого внутреннего устройства провести ремонт дробилки зерна можно самостоятельно без помощи специалистов. Это объясняется доступной стоимостью комплектующих частей. Также можно пользоваться запасной деталью от иной модели. Если требуется аппарат, его легко можно транспортировать за счет компактности.

Минусы

Среди недостатков выделяется отсутствие емкости, предназначенной под готовый продукт. В некоторых моделях не предусмотрена электрозащита. Поэтому прибор не защищен от перепадов напряжения.

Необходимые инструменты и материалы

Самостоятельное изготовление приспособления для измельчения зерна не потребует каких-либо специфических материалов. Ключевым агрегатом будет служить обычная болгарка, которая есть практически в каждом хозяйстве. Помимо угловой шлифовальной машины для изготовления зернодробилки потребуются следующие материалы:

  1. Ненужная кастрюля с плотно прилегающей крышкой. Желательно выбрать кастрюлю, выполненную из алюминия. Это позволит снизить вес всего устройства, что благоприятно отразиться на удобстве работы с ним.
  2. Для изготовления ножей зернодробилки потребуется пластина прочной закаленной стали. Неплохо подойдет для этого старый режущий инструмент триммера.
  3. Для крепления кастрюли к корпусу болгарки желательно использовать 2 широких мебельных уголка, имеющих готовые отверстия для монтажа.
  4. Болты, гайки, шайбы.

Из инструментов нужны будут: дрель, насколько сверл по металлу, точильный круг, набор гаечных ключей, отрезной круг по металлу для болгарки, отвертка и пассатижи.

Плюсы и минусы полученного устройства

Указанное устройство имеет целый ряд неоспоримых плюсов:

  • экономия денежных средств на приобретении готового комбикорма;
  • экономия на покупке готовой зернодробилки;
  • болгарка остается пригодной для дальнейшего использования по прямому назначению;
  • использование в работе старых ненужных вещей.

Не лишена самодельная зернодробилка и некоторых недостатков. К ним относятся:

  • очень мелкий помол зерна за счет высоких оборотов УШМ;
  • сложность точного выполнения отверстия на ноже для предотвращения вибрации;
  • пыль от помола негативно сказывается на продолжительности срока службы болгарки.

Устройство идеально подойдет тем, кто имеет в своем распоряжении неиспользуемую болгарку, например, неудобного диаметра

Если в хозяйстве только одна качественная дорогая УШМ, рекомендуется обратить внимание на приобретение готовых зернодробилок

Принцип действия зернодробилки

Разбираясь, как может быть изготовлена дробилка зерна своими руками из болгарки, следует более подробно ознакомиться с принципом работы подобного оборудования. Он отличается простотой и предполагает, что после загрузки зерна в специальный отсек оно попадает в рабочую камеру, где измалывается до нужной величины.

Для сортировки готового продукта используется сито нужного диаметра, позволяющее распределить готовый продукт по размеру частиц. В качестве основного рабочего элемента, посредством которого осуществляется помол, используются молотки или ножи. Вращаясь с большой скоростью, они быстро раздрабливают сырье.

Готовая зернодробилка из болгарки

Подобные приборы незаменимы для фермерских хозяйств, где возникает потребность в приготовлении кормов для различных птиц и прочих домашних животных.

Необходимые материалы

Чтобы сделать садовый измельчитель своими руками, нужно время, инструменты, материалы. Самоделка будет не дешевой, когда все придется покупать. Затраты окупятся, если стоимость сделанного самим агрегата в 3-4 раза меньше заводского аналога.

Двигатель

Мощность двигателя определяет толщину перерабатываемых веток, продолжительность непрерывной работы.

МощностьТолщина прутьев
1500 Втдо 2 см
3000-4000 Втдо 5 см
от 6000 Вт10 см

Наличие трехфазной электрической сети – обязательное условие при эксплуатации мощных электрических двигателей.

2 шкива

Подшипники, звездочки, шестерни, шкивы подбирают так, чтобы передаточное число обеспечивало требуемую скорость вращения основного вала. Оптимальное значение 1500 об./мин.

Если у электродвигателя 2800 об./мин., то для уменьшения значения до 1400 об./мин. устанавливают два шкива определенного диаметра:

  • ведомого − 200 мм,
  • ведущего − 100 мм.

Выгоднее для клиноременной передачи вытачивать шкивы на 3-4 ручья. Переставляя ремень, можно будет регулировать обороты.

Дисковые пилы или фрезы

Для изготовления качественного пакета длиной 6-10 см берут 15-25 фрез либо пильных дисков. Ось подбирают по значению посадочного диаметра, если у дисков он 20 мм, то берут шпильку M20.  Чтобы зубья при эксплуатации не зацеплялись, между дисками вставляют самодельные пластиковые шайбы.

2 подшипника

На ось-шпильку M20 надевают шкив. Деталь берут от генератора ВАЗ, помпы. Для обеспечения вращения − 2 подшипника. Внутренний диаметр деталей − 20 мм.

Профильная труба в метрах

Режущий блок, состоящий из оси и дисковых пил, и двигатель устанавливают на раму, сваренную из профильных металлических труб. Размер определяют, учитывая габариты узлов. Мотор и вал с дисковыми пилами должны отстоять друг от друга.

Чем длиннее ремень, тем ниже КПД передачи.

Упорный брусок изготавливают из металлического профиля, приваривают к станине.

Листовой металл для корпуса и бункера

Корпус делают из листа железа толщиной 5 мм, этот материал самый надежный. Емкость с раструбом для подачи веток изготавливают из оцинковки, она гибкая соответствует техническим требованиям, которые предъявляют к этому элементу конструкции. Остов делают из труб или швеллера. Высоту рассчитывают, ориентируясь на рост оператора.

Принцип действия зернодробилки

Разбираясь, как может быть изготовлена дробилка зерна своими руками из болгарки, следует более подробно ознакомиться с принципом работы подобного оборудования. Он отличается простотой и предполагает, что после загрузки зерна в специальный отсек оно попадает в рабочую камеру, где измалывается до нужной величины.

Для сортировки готового продукта используется сито нужного диаметра, позволяющее распределить готовый продукт по размеру частиц. В качестве основного рабочего элемента, посредством которого осуществляется помол, используются молотки или ножи. Вращаясь с большой скоростью, они быстро раздрабливают сырье.


Готовая зернодробилка из болгарки

Подобные приборы незаменимы для фермерских хозяйств, где возникает потребность в приготовлении кормов для различных птиц и прочих домашних животных.

Утилизатор веток и растительных отходов

В подсобном хозяйстве часто возникает необходимость утилизировать отходы веток. Для этого их можно просто сжигать, но это запрещено, так как может привести к пожарам. На предприятиях для утилизации используют промышленные шредеры. Но для небольших подворий приобретать дорогостоящие шредеры не имеет смысла. Для их работы необходимы большие объемы веток и маленьких деревьев.

Используя УШМ, с небольшой доработкой можно изготовить самодельный шредер. С его помощью легко превратить в пыль различные растительные отходы, а затем использовать их в качестве мульчи или как добавку при приготовлении комбикорма.

Для его изготовления используется лист металла толщиной 4-5 мм, в котором делают два отверстия: одно под вал болгарки, второе для подачи отходов. Затем приваривают небольшой отрезок трубы, закрепляют болгарку и режущие ножи. Для обеспечения техники безопасности ножи закрывают штатным кожухом. Измельчитель веток готов, остается закрепить его вертикально и приступить к работе.

При изготовлении устройства из углошлифовальной машинки следует иметь в виду, что она не предназначена для непрерывной работы. После работы в течение 4-5 минут необходимо дать остыть электромотору 15 минут. Желательно использовать машинку мощностью не менее 1500 Вт.

Правила эксплуатации

При работе с любым электрическим прибором следует соблюдать технику безопасности. Траворезка не исключение! Чтобы устройство не испортилось, нужно знать основные правила эксплуатации:

  1. Механизм заклинит, если в устройство положить сырые ветки или траву.
  2. Нельзя делать закладку сырья большим объемом. Все должно быть в меру.
  3. Включенное устройство всегда должно быть под присмотром.
  4. Механизм имеет колющие и режущие элементы, поэтому нельзя к устройству подпускать детей.
  5. Чтобы устройство не намокло под дождем, его устанавливают под навесом.
  6. Внутрь аппарата не должны попадать посторонние предметы, такие как стекло или металл.
  7. Если что-то застряло внутри, аппарат отключают от сети и только потом достают застрявшую деталь.
  8. Электрические провода должны быть изолированы.

Первый запуск аппарата делают очень осторожно, так как он является самым опасным

Как правильно выбрать зернодробилку для домашнего хозяйства

По сути, выбирая измельчитель зерна, необходимо ориентироваться лишь на одну величину – крупность помола. Это основная характеристика, которая влияет на его производительность.

Что же касается метода измельчения, он больше второстепенный, чем ключевой, для выбора зернодробилки, но все же зависит от того, на какой именно злак вы ориентируетесь, какой именно будет основным.

В связи с этим, производятся дробилки с разными механизмами измельчения: щековые, в основе которых две плиты – подвижная и фиксированная. Такой механизм перемалывает зерно наподобие мельницы, и они хорошо подходят для пластичных злаков.

Конусная дробилка работает по похожему принципу, с той лишь разницей, что вместо плит используются конусы. Валковая дробилка измельчает зерно с помощью двух валов – попадая между ними, оно расплющивается. Прекрасно подходит для хрупкого зерна. Роторная дробилка – самый распространенный вариант.

Именно она и похожа на кофемолку, именной ей можно перемолоть все что угодно. Но лучше всего, устройство ее механизма подходит для того, что бы справиться с твердым зерном. А при необходимости, такой дробилкой можно перемолоть любой злак вместе с сеном в однородную массу.

Поэтому, перед тем, как выбрать зернодробилку для домашнего хозяйства нужно сразу же определиться, для каких целей и для каких зерен она будет использована.

Также, нужно учитывать объем зерна, который нужно будет перемолоть в течении дня – понятное дело, что дробилка с большой мощностью справится с большим объемом намного быстрее, чем маломощная.

Еще одна особенность, на которую стоит обратить внимание – это материалы, из которых изготовлено приспособление. Толстая сталь, которую очень тяжело согнуть, деформировать или повредить – это наилучший вариант

Толстая сталь, которую очень тяжело согнуть, деформировать или повредить – это наилучший вариант.

Если стенки зернодробилки тоньше, чем 2 миллиметра, первые деформации появятся сразу же. И будут продолжать появляться вплоть до того момента, когда придется собственноручно их равнять. Поэтому, толщина металла должна быть достаточной, что бы выдерживать большой вес.

Также, важно качество покраски изделия. Она должна равномерно покрывать все поверхности изделия, для того, что бы предохранить метал от коррозии

Качество краски также имеет большое значение – порошковые прекрасно подходят для этой цели, они устойчивы воздействию и стиранию. Что же касается эмалей – сколы от небольших ударов не заставят себя ждать. Это что касается внешнего вида.

Относительно обслуживания и гарантии зернодробилки, то лучше всего приобретать изделие, произведенное в странах СНГ.

Им стоит отдавать предпочтение в первую очередь, поскольку к ним всегда можно найти детали, которые невозможно изготовить самостоятельно, к тому же обычно такие производства работают уже много лет и техника, которую они выпускают, надежна и проверенна многими покупателями.

Пошаговая сборка измельчителя

Для большого сада, подсобного хозяйства нужен мощный агрегат, быстро перерабатывающий толстые ветки на дрова. С утилизацией травы, соломы, листьев справится просто устроенный измельчитель, изготовленный из валяющейся без дела стиральной машины активаторного типа.

Подробная инструкция

Понадобятся инструменты: рулетка, отвертка, гаечные ключи, плоскогубцы, молоток, дрель, угловая шлифовальная машинка. Этапы работы:

  1. Корпус обрезают.
  2. В нижней боковой части вырезают прямоугольное отверстие для выброса отходов – 7 × 20 см.
  3. Чтобы мульча не разлеталась, из жести сооружают кожух, крепят раструбом вниз.
  4. Изготавливают ножи.
  5. На вал мотора насаживают втулку, крепят к ней ножи, их располагают на одном уровне с отверстием или чуть выше.
  6. Корпус крепят к устойчивому каркасу.

Для запуска траворезки устанавливают пусковую кнопку. Самодельное устройство работает от бытовой сети.

Самодельный шредер облегчает ручной труд, решает проблему утилизации травы, ботвы, веток, опавших листьев. Эксплуатация техники без соблюдений требований техники безопасности создает угрозу здоровью. Необходимо перед каждым применением проверять надежность закрепления узлов, работать в очках, перчатках, защитной одежде.

Садовый бензиновый измельчитель для веток — что это, как работает

Makita UD2500 — параметры и описание измельчителя веток для сада

Всё о садовых измельчителях — разновидности шредеров для веток и травы

Всё о садовом измельчителе Зубр — принцип работы, как пользоваться

Изготовление моющего пылесоса своими руками

Изготовление циклонного пылесоса своими руками

Процесс изготовления

Выясняя, как сделать зернодробилку своими руками, необходимо ответственно отнестись к процессу проектировки и сборки будущего устройства, поскольку от этого напрямую зависит качество готового изделия. Для сборки мастеру потребуется стандартный набор инструментов, а также дрель с набором сверл, лобзик, зубило и ножи.

Подготовка чертежей

Существует несколько разновидностей подобного устройства, в связи с чем необходимо заранее определиться с изготавливаемой моделью. От её типа напрямую зависит количество необходимых материалов, а также непосредственно процесс сборки. Самым простым вариантом является бытовая крупорушка из болгарки, где в качестве рабочей камеры используется кастрюля.

Обязательно почитайте: Прицеп к мотоблоку своими руками

Необходимые материалы

Для того чтобы дробилка для зерна соответствовала всем ожиданиям и отличалась длительным сроком службы, при её сборке следует использовать только качественные материалы с минимальной степенью износа. Это угло-шлифовальная машина, на основе которой будет собираться новый прибор.

Потребуются и другие материалы:

  • кастрюля нужного объема;
  • ножи, которые будут использоваться в качестве основного рабочего элемента. С этой целью рекомендуется использовать изделия, толщина которых не менее 3 мм;
  • крепежные элементы — болты, уголки, гайки;
  • листовая фанера с толщиной не менее 1 см;
  • емкость для загрузки и выгрузки зерна — может использоваться 5-литровая бутыль от воды или аналогичный предмет.

Также в процессе сборки можно использовать металлические скобы, с помощью которых можно будет закрепить болгарку к основанию будущего прибора. При желании фанеру для корпуса дробилки можно заменить на другой материал, например, металл или доски.

Необходимые инструменты для работы

Порядок сборки

После того как все необходимые материалы и чертежи были соответствующим образом подготовлены, следует приступать непосредственно к процессу сборки. Потребуется изготовить сито, используя старую кастрюлю. Для этого нужно с помощью дрели сделать в ней несколько отверстий нужного диаметра, через которые молотое зерно будет попадать в емкость для готового продукта.

Затем следует приступать к формированию основания и последующим действиям, придерживаясь следующей инструкции:

  1. Вырезать в листе фанеры отверстия для УШМ, а также прикрепить скобу, используя болты или другие аналогичные элементы.
  2. Установить в сделанные отверстия болгарку, после чего смонтировать рабочие ножи. Они могут быть оснащены как 4-мя, так и 2-мя лопастями, однако в первом случае эффективность прибора будет значительно выше.
  3. Закрепить на получившейся конструкции отсек для сырья, изготовленный из пластиковой бутылки, после чего разместить полученный прибор на емкости для перемолотого зерна.

Обязательно почитайте: Чизельный культиватор для обработки почвы

Подобный вариант подойдет при необходимости получать зерно среднего и крупного помола, однако для более мелкого аналога следует воспользоваться альтернативной конструкцией. Она предполагает установку рабочих ножей, присоединенных к УШМ непосредственно в дне кастрюли, через специально вырезанные отверстия.

Такое устройство будет отличаться невысокой производительностью, однако отлично подойдет для приготовления небольших порций зерна мелкого помола

Крайне важно при сборке этого агрегата установить прокладку на вал, что позволит избежать попадания загрязнений в механизм и его поломки. Чтобы избежать распространения пыли в помещении, настоятельно рекомендуется использовать крышку

Устройство для мелкого помола может использоваться не только для дробления зерновых культур, но и для решения других задач, например, для приготовления сахарной пудры или комбинированных кормов.

Особенности эксплуатации дробилки

Чтобы измельчитель травы и веток из болгарки прослужил своему владельцу как можно дольше, нужно придерживаться элементарных правил:

следить за температурой работающего двигателя – мотор от болгарки не рассчитан на продолжительную эксплуатацию. Если он будет перегреваться, то быстро выйдет из строя; если во время работы агрегат начал сильно вибрировать – нужно проверить фиксацию гаек и болтов

При необходимости их потребуется закрутить до упора; регулярно проверять целостность приемного бункера – это особенно важно, если при сборке агрегата была выбрана бутылка от питьевой воды

Кроме того, необходимо своевременно точить края режущих ножей. Если они будут недостаточно острыми, то не смогут измельчать зерно или ветки.

Конструктивные особенности

Заняться изготовлением зернодробилок своими руками вынуждает не только финансовая составляющая. Да, за заводские модели иногда просят по 10-20 тысяч рублей и более. Кто-то готов платить такие деньги. У других они есть, но смысла в переплате не видят, когда можно всё собрать самостоятельно.

Фактически зернодробилку можно представить как увеличенную в несколько раз кофемолку. Туда также загружаются зёрна, после чего устройство запускается и начинается процесс дробления на мелкие фракции.

Но всё же разница есть. И она заключается в следующих моментах:

  • Кофемолка превращает зёрна в порошок. Дробилка же создаёт фракции более крупного помола, причём их размер можно регулировать сменным ситом.
  • Устройства для дробления зерна способны перерабатывать по несколько десятков или сотен килограммов продукции за час. У кофемолки возможности ограничены.
  • Оборудование имеет возможность длительное время работать без остановок. Некоторые способны дробить по несколько часов. У других в рекомендациях прописано включать на 1 час максимум с последующим перерывом.

Конструктивно зернодробилки имеют определённые компоненты.


Устройство состоит из:

  • Защитного корпуса. Собирается из металла, пластика или композитных материалов.
  • Опоры. Устанавливается навсегда и в конкретном месте, либо может быть съёмной для переноски оборудования.
  • Кронштейна. Его регулировка осуществляется с помощью болта и гайки.
  • Второй основы. У неё предусмотрен специальный смягчитель. Выглядит как башмак из резины.
  • Пары двигателей и шкивов.
  • Уплотнителей. Необходимы, чтобы смягчать вибрацию в процессе работы оборудования.
  • Ножей. С их помощью измельчается зерно, а также иная продукция.
  • Воронки. Через неё засыпается сырьё в бункер для последующей переработки.
  • Замкового механизма.
  • Съёмных решёток. Нужны, чтобы регулировать размер фракций, пропускаемых в ёмкость для уже готового сырья.
  • Обрезиненного колеса.

Все эти комплектующие в домашних условиях можно установить на стиральную машину, которая уже не пригодна для выполнения своих прямых обязанностей.

Зернодробилки, собранные на основе машинки-автомат, имеют самые высокие показатели производительности, а также вместительности.

При подборе или изготовлении комплектующих необходимо отталкиваться от габаритных размеров основы, из которой делается дробилка зерна. Без балансировки самодельные агрегаты не смогут работать должным образом.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
