Дымогенераторы: от применения до принципа работы

Название этого устройства — дымогенератор — говорит само за себя. При помощи него происходит выработка дыма и подача его в коптильный шкаф.

Описание принципа работы

В нижнюю часть камеры, изготовленной обычно из жаропрочного материала, закладываются опилки. Затем, через специальное отверстие (поддувало), они поджигаются. Посредством поддувала также регулируется тяга.

В результате тления опилок в закрытой камере образуется необходимое количество дыма, поднимающегося вверх. Одновременно в камеру небольшим компрессором, соединенным шлангом с патрубком, вдувается воздух.

Воздух способствует попаданию дыма через трубку — дымоход в камеру с размещенными продуктами. Такое устройство называется эжектором. Температура дыма на выходе небольшая, так как огонь разгорается медленно, и продукт готовится практически в идеальных условиях.

Разборная коптильня своими руками

Можно соорудить временную коптильню прямо на месте рыбалки, или сделать стационарное сооружение во дворе дома, которое даст простор кулинарной фантазии и позволит наслаждаться неповторимым копченым вкусом не нанося вреда своему здоровью.

Главный принцип копчения – длительное окуривание дымом при определенной температуре заранее засоленных продуктов.

Поэтому, прежде чем приступить к изучению различных рецептов копченной рыбы или колбасы, нужно обзавестись коптильней — камерой, в которой будет вырабатываться дым в нужном режиме и с нужными свойствами.

Основным рабочим устройством коптильни является дымогенератор, который можно сделать из подручных средств.

Камеру для продуктов можно соорудить, подарив вторую жизнь испорченному холодильнику, газовой плите, металлическим бочкам и баллонам.

Переносная и разборная самодельная коптильня наиболее удобна для использования. Ее можно разобрать и складировать, а также вывозить на пикники, охоту и рыбалку.

Сборная конструкция позволяет вводить усовершенствования, заменять детали и емкости. Для изготовления такого коптильного аппарата понадобиться старый газовый баллон, две металлические бочки, стальные пластины и пруты, 5 полуметровых отрезков труб с диаметром 10 см, из инструментов — болгарка, дрель и сварочный аппарат.

Газовый баллон становится топкой, из металлических бочек вырезаются камеры копчения, в которых устанавливаются металлические сетки и прутья для продуктов.

Из труб монтируется дымоход, в который и вставляется самодельный дымогенератор — устройство по производству и подаче дыма в камеры с продуктами. Температура дыма при этом регулируется длиной съемного патрубка.

Простой дымогенератор для холодного копчения: делаем сами

Как правильно собрать самодельный дымогенератор, детально описывают инструкции, и демонстрируют чертежи.

Есть и общие принципы, которые должны соблюдаться, независимо от выбранной технологии. Это будет залогом надежного и безопасного функционирования устройства.

Материалы и инструменты

В зависимости от выбранной технологии, подготавливается емкость, которая станет корпусом дымогенератора. Также потребуются трубы, лучше из нержавейки. Болты, гайки, уплотняющие прокладки помогут сделать все крепления надежными. Сгоны и водопроводные тройники обеспечат правильное соединение всех деталей.

Из инструментов пригодятся гаечные ключи различного размера для фиксации метизов. Нарезка труб и других деталей выполняется болгаркой. В отдельных случаях потребуется сварочный аппарат.

Камера сгорания

За счет тления щепы образуется необходимый для копчения дым

Происходит это в камере сгорания, поэтому важно, чтобы при ее изготовлении использовались исключительно качественные материалы. Лучший вариант – нержавеющая пищевая сталь

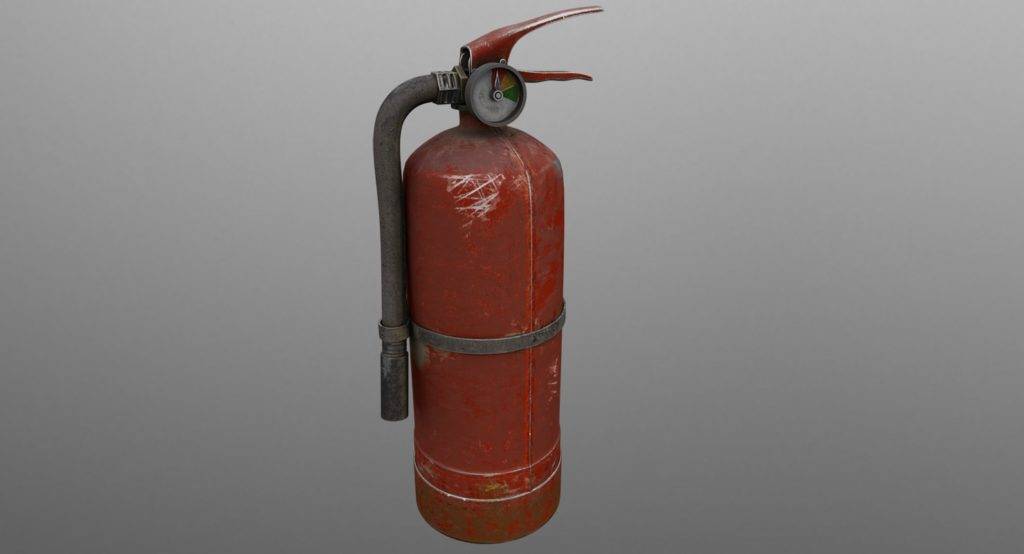

Это исключит попадание опасных для организма веществ в дым. В качестве камеры сгорания можно взять готовую трубу или старый огнетушитель.

Высота емкости варьируется от 0,5 до 1 метра. Диаметр должен быть не менее 9 см. Это позволит предотвратить застревание щепы. В специализированных магазинах продают готовые трубы, которые идеально подходят для камеры сгорания.

Колосниковая решетка и зольник

Колосниковая решетка располагается в нижней части. На нее укладывается щепа и подпаливается. Для поджига проделывается отверстие чуть выше колосниковой решетки. Можно сделать два отверстия для циркуляции воздуха и поджига. Так тяга будет лучше.

Решетку можно сделать своими руками из листового металла. Дырочки просверливаются на расстоянии 4-6 см. Такого расстояния достаточно, чтобы щепа не просыпалась, а решетка освобождалась от золы. Внизу устанавливается зольник – нижняя крышка. Ее можно приварить, но чтобы не было проблем с очисткой, лучше сделать эту часть съемной.

Дымопровод

Входная труба должна соединяться с камерой сгорания на 5-7 см выше зольника. Такое расположение позволит дыму сразу проникать в дымовод, не проходя через все другие элементы дымогенератора. Должны быть созданы надлежащие условия для охлаждения дыма. Чем длиннее труба, тем ниже температуру будет иметь дым при попадании в коптильную камеру. На выходе не нужно устанавливать сетку для предотвращения попадания золы и щепы в дымовод. Это приведет к засорению.

Процесс монтажа дымопровода выполняется по следующей схеме:

  1. Крепится сгон из трубы ¾.
  2. Устанавливается крестовина ¾.
  3. В торец помещается заглушка для ревизии.
  4. Фиксируется труба дымовода, которая будет соединяться с коптильней.

Для лучшего охлаждения в некоторых случаях берут трубу большого диаметра, по размеру равную диаметру камеры сгорания.

Сборник для конденсата и смолы

Когда дым поднимается по трубопроводу тяжелые вещества, конденсат и канцерогены оседают, поэтому необходимо организовать специальный сборник. Для этого в нижней части трубы, где присоединена крестовина, крепится банка с резьбой. Такое приспособление способствует быстрой и комфортной очистке.

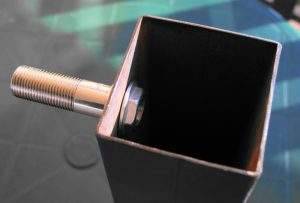

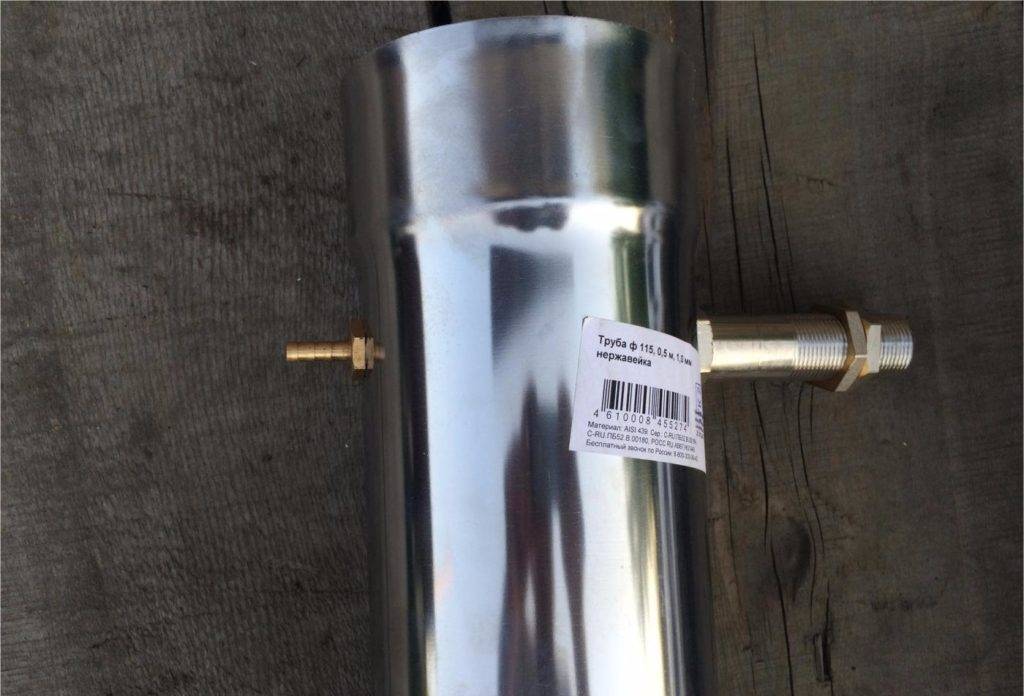

Эжектор

Один из ключевых компонентов установки – эжектор, поэтому ему следует уделить должное внимание. Крепится он в верхней части дымовода

Он включает в себя 2 компонента: штуцер и тонкая трубка. Трубка должна выступать из емкости, поэтому ее необходимо брать с запасом, чтобы в тестовом режиме определить оптимальную длину.

Компрессор или вентилятор для дымогенератора

К штуцеру крепится нагнетатель. Для этого можно использовать магазинный компрессор или сделать устройство своими руками. Подойдет и обычный компьютерный кулер

При сборке важно обеспечить наличие регулятора интенсивности и позаботиться о блоке питания на 12 Вольт. Не всегда обязателен электрический источник питания

Можно использовать автономные зарядные устройства от телефона – PowerBank. Это позволит сделать аппарат мобильным и без проблем его перевозить.

Примеры изготовления компрессора для дымогенератора своими руками

Собирая вентилятор улитку своими руками, важно правильно подобрать емкость и основной элемент, поскольку неправильная мощность или маленький объем канистры или бутылки приведут к сбою в функционировании и потребности в замене деталей. Самостоятельная сборка компрессора — дешево и практично

Самостоятельная сборка компрессора — дешево и практично

В любом случае алгоритм действий аналогичен:

  1. В дне емкости делается отверстие, куда крепится вентилятор.
  2. В крышке делается другое отверстие, через которое прибор подсоединяется к дымогенератору.

При этом при работе с разными емкостями имеются и особенности.

Из пластиковой бутылки

Возможно использовать бутылки для вентилятора улитки от 2 л., но оптимальный объем – 10 л. С такой емкостью удобнее работать, и функциональные возможности ее больше.

Изготавливая своими руками вентилятор, следует позаботиться о герметизации всех соединений и прочных креплениях, поэтому для работы потребуется клеевой пистолет, метизы, а также прорезиненные прокладки для эффективной фиксации.

Из пластиковой или металлической канистры

Использование канистр при изготовлении своими руками нагнетателя усложняется необходимостью установки приспособления для регулировки оборотов. Резистор подсоединяется с помощью паяльника к блоку питания. Также для фиксации трубок из нержавейки или полипропилена лучше применить газовый ключ, что сделает крепления более надежным.

Продукты, приготовленные методом холодного копчения, порадуют даже изысканных гурманов, предпочитающих еду из дорогих ресторанов типа sous vide. Еда из домашней коптилки будет такой сочной, красивой и полезной, что не оставит равнодушным никого.

Как сделатьДымогенераторИзготовление простого компрессора для дымогенератора

На разные праздники и просто без повода, все без исключения любят полакомиться копченым мясом или рыбой. Ведь наряду с невероятным вкусом, такие блюда также обладают просто умопомрачительным ароматом. Однако далеко не все могут себе позволить купить такие деликатесы в магазине. К тому же, в большинстве случаев качество таких магазинных продуктов нередко оставляет желать лучшего. Именно поэтому многие любители деликатесов предпочитают коптить мясо самостоятельно в домашних условиях.

Для этого вовсе не обязательно тратить большие финансовые средства на покупку коптильни, а можно собрать такое устройство самостоятельно из подручных материалов. Так, для обустройства шкафов для коптилен используются любые емкости, начиная от обыкновенных канистр и заканчивая корпусом от старого холодильника.

Варианты копчения пищи

Основных способов копчения известно два — холодный и горячий. Под эти способы и разрабатываются конструкции коптильных установок. У обоих методов есть свои собственные преимущества и недостатки, поэтому сказать наверняка, какой из способов лучше, весьма затруднительно.

Например, при горячем копчении температура, как правило, находится в диапазоне от 50 до 120 градусов, а основным достоинством является быстрота приготовления. Но, вместе с тем, такую обработку нельзя назвать «бережной», так как высокая температура способна разрушить большинство полезных витаминов и микроэлементов, которые содержатся в продуктах.

Холодное копчение, напротив, позволяет приготовить пищу более щадящим способом, сохраняя полезные вещества, в отличие от горячего копчения. Температура дыма, при которой происходит холодное копчение, составляет от 20 до 35 градусов, но зато и время на приготовление пищи потребуется не 2-3 часа, а от одного до трёх суток. Столь долгий период обработки позволяет продуктам дольше сохранять свою свежесть и быть пригодными к употреблению еще 3-5 недель после копчения. Поэтому люди, которые хотят приготовить продукты сразу на долгий промежуток времени, выбирают метод холодного копчения, и для этого подойдёт самодельная коптильня с дымогенератором.

Компрессор для дымогенератора коптильни своими руками

В свое время, увлекшись самостоятельным приготовлением мясных деликатесов, естественно, сразу пришлось вникать и разбираться с копчением — как холодным, так горячим способом.

И, так как я просто обожаю что нибудь конструировать, начал изучать и экспериментировать с различными типами коптильн и дымогенераторов для копчения.

Появились и некоторые свои наработки и убеждения в этих вопросах.

Так, например, многие мои подписчики уже оценили видео инструкции из серии «Как сделать своими руками» компрессор (вентилятор — нагнетатель воздуха) для коптильни холодного и горячего копчения с низковольтным питанием (USB 5В), а так же полностью автономного компрессора — на аккумуляторе.

Такие вентиляторы не уступают, а по многим показателям превосходят классические компрессоры (предназначенные для аквариумов, но которые приспосабливают к дымогенераторам).

В этих видео я подробно показываю весь процесс сборки таких компрессоров, а так же даю ссылки (в описании к видео) на магазины с комплектующими.

Ниже выкладываю фото соборки аккумуляторного нагнетателя:

Аккумуляторный нагнетатель воздуха для дымогенератора коптильни

У ряда подписчиков вызвали некоторые затруднения в правильном подключении внешнего переменного резистора 100-200кОм к преобразователю на MT3608 и его настройке, поэтому выкладываю фото и описываю процесс:

Порядок настройки MT3608 и XL6009 (не забывайте обесточивать модуль во время каждого этапа подключений и пайки):

1. Припаяйте провода питания к модулю, не путайте вход (IN) и выход (OUT) и подключите на выход вольтметр.

2. Подстроечным резистором на плате установите выходное напряжение 12-15 В. Поворот по часовой стрелке уменьшает выходное напряжение, против часовой — увеличивает.

3. Выверните внешний переменный резистор до упора по часовой стрелке, припаяйте к его среднему и левому выводам провод (как на фото). Для MT3608: внешний переменник припаивается как на фото, для XL6009 — к крайним ножкам подстроечника на плате.

К модулю MT3608 подключается переменник на 100-200 кОм.

К модулю XL6009 нужен переменник на 10 Ком, если на синем подстроечнике на плате написано W103, и 50 кОм, если написано W503. Если написано W503, а подключить внешний переменник на 10Ком, то напряжение не будет подниматься более 7-8 В.

4. Выходное напряжение при подключении внешнего переменника понизится, поэтому вращением движка подстроечника на плате против часовой стрелки установите требуемое выходное напряжение (макс 15В).

4. Теперь, при поворотах ручки внешнего переменника выходное напряжение должно меняться от минимального (чуть ниже питающего) до максимального, которое вы установили.

5. Подключите куллер. Выходное напряжение не должно сильно измениться, при необходимости подстройте его подстроечником.

Если при подключении куллера выходное напряжение значительно уменьшается , то вероятных причин две: тонкий провод в USB кабеле (на нем под нагрузкой идет большое падение напряжения) и/или слабый USB адаптер, он должен иметь рабочий ток не менее 1А.

ВНИМАНИЕ! Если преобразователь МТ3608 у вас греется (или выходит из строя) , в т.ч. даже без нагрузки (при условии исправности самого модуля и правильной сборки схемы) , то скорее всего при припаивании к подстроечнику на плате провода от внешнего переменного резистора, вы «повесили соплю», т.е

закоротили один из выводов подстроечника на массу. Это ОСНОВНАЯ И САМАЯ ЧАСТАЯ ПРИЧИНА выхода из строя МТ3608!

Так же вам может попасться XL6009 с двумя дросселями и красной платой — будьте с ней осторожны! Вот мое видео доказательство некорректной работы этих модулей, которое я отправлял для разрешения спора в администрацию АлиЭкспресс https://rutube.ru/video/01e8a4d08b6a4174f0826f25c162edf1/ Надеюсь, оно вам поможет понять как правильно их использовать..Главное — не допускать подачи напряжения на входе модуля ниже 3,7-3,6 вольта. Для этого надо использовать USB адаптер с током не менее 1А и ОЧЕНЬ хороший кабель, что бы падение напряжения на нем не превышало 1 В.

Надеюсь, что инструкции, схемы, чертежи, мысли и рассуждения в моих видео будут вам полезны, и я буду вам благодарен за ваши оценки и комментарии.

Для самостоятельной сборки вам могут пригодиться ссылки на этой странице.

Так же, если вам интересна эта тема, то предлагаю познакомиться с серией моих видео

— Правильный дымогенератор, эжектор и нагнетатели воздуха https://goo.gl/p1LYfE — Электростатическое копчение https://goo.gl/GVvDQC — Коптильни от подписчиков https://goo.gl/KTkmzw — Хобби — Самоделкино https://goo.gl/M7aDEe

Зарегистрируйтесь здесь и покупайте с большой экономией ( кэшбек — возврат части денег за покупки)!

Станьте партнером AliExpress и покупайте со скидками!

Дымогенераторы промышленного производства

При отсутствии возможности изготовить generator для коптильни самостоятельно, можно рассмотреть вариант покупки коптильни. Многочисленные магазины помогут сделать выбор, ведь их ассортимент достаточно широк. Ниже представлены цены на несколько моделей для холодного копчения от популярных производителей:

  1. HANHI, Zmei. Цена 9800−10800 руб. Емкость для топлива объемом 10 литров. Одной загрузки достаточно на 10 час работы. Мощность встроенного электронагревателя 1 кВт. Наличие фильтра, термометра, воздушного змеевика для охлаждения дыма.
  2. ДымОК. Цена 4700−5200 руб. Емкость для топлива объемом 0.5 кг. Материал корпуса — нержавеющая сталь AISI 304. Время работы до 6.5 час. Наличие компрессора, соединительных шлангов в комплекте.
  3. УЗБИ, Дым Дымыч 01М. Цена 2800−3900 руб. Одной загрузки достаточно на 15 час работы. Наличие компрессора в комплекте.
  4. Smoke 2.0, Smoke House. Цена 1440−1800 руб. Емкость для топлива объемом 2.5 литров. Материал корпуса — нержавеющая сталь, толщина 2 мм. Время работы 3-6 час.
  5. Merkel, Premium. Цена 9900−10800 руб. Одной загрузки достаточно на 12 час работы. Материал корпуса — нержавеющая сталь, толщина 2 мм. Наличие фильтра и специальной зажигалки в комплекте.

Для более подробного изучения вопроса изготовления дымогенераторов своими руками, рекомендуется прежде всего изучить подобные схемы и чертежи в интернете. На их основе желательно подготовить свою документацию, где учитываются все особенности вашей конструкции. Тогда устройство для копчения, сделанное вами самостоятельно, получится качественным, высокопроизводительным и безопасным.

Обзор нескольких дымогенераторов представленных на рынке

На рынке можно найти любой дымогенератор для холодного копчения. Каждая из представленных моделей имеет свои плюсы и минусы, о которых стоит узнать до того, как покупать тот или иной дымогенератор для холодного копчения.

Дачник

По мнению пользователей, дымогенератор Дачник можно отнести к числу лучших устройств. Он потребляет минимальное количество топлива. Объяснить это можно тем, что конструкция имеет специальный шнековый механизм. За счет этого происходит контроль подачи топлива в камеру, где оно будет тлеть. Также к преимуществам дымогенератора Дачник можно отнести не только экономичность, но еще и высокий показатель эффективности. Устройство очень простое в управлении.

Дачник имеет небольшие размеры, а его вес достигает шести килограмм. Производитель дает гарантию на пять лет. средняя стоимость конструкции составляет 3400 рублей.

Плюсы:

  • в час потребляет примерно 313 грамм щепы;
  • менять нагрузку не нужно на протяжении трех месяцев;
  • управлять прибором очень просто;
  • монтаж не требует никаких специальных знаний;
  • имеет небольшие размеры;
  • установка конструкции не отнимает много времени;
  • можно самостоятельно регулировать все необходимые параметры дыма;
  • несмотря на то, что устройство очень простое, оно доказало свою эффективность на деле;
  • на выходе получаются вкусные, ароматные и насыщенные полезными компонентами продукты.

Минусы:

невзрачный внешний вид конструкции.

Нanhi zmei 7l

Управлять Ханхи Змеем невероятно просто и для этого не нужно иметь никаких специальных знаний. На электрической подставке устройства располагаются регуляторы мощности. С их помощью можно подобрать наиболее подходящий режим для копчения. Обязательно нужно учитывать то, какой именно продукт будет коптиться.

Аппарат имеет высокий показатель производительности и может работать на одной загрузке на протяжении 12 часов. Кроме того, конструкция оборудована специальным фильтром, который не только задерживает лишнюю влагу, но очищает дым от смолы, чтобы сделать готовую продукцию еще вкуснее.

Дымогенератор Нanhi zmei 7l имеет вес, который достигает 12 килограмм. Производитель дает гарантию на год на данную модель. Средняя стоимость конструкции составляет 11 тысяч рублей.

Плюсы:

  • дымогенератор оборудован специальной безопасной электроподставкой для того, чтобы разогревать щепу;
  • устройство может работать в автономном режиме на протяжении 12 часов;
  • можно в ручном режиме регулировать мощность дыма, учитывая тип полуфабриката;
  • длина змеевика достигает шести метров, что позволяет дыму охлаждаться до нужной температуры – 27 градусов;
  • аппарат весьма надежный и имеет долгий срок эксплуатации;
  • имеет небольшой размер, поэтому не занимает в помещении много места.

Минусы:

пользователи не обнаружили никаких существенных минусов.

Дым Дымыч

Аппарат имеет весьма неплохие параметры и более, чем доступную стоимость. Считается одной из самых популярных моделей среди покупателей. Дымогенератор Дым Дымыч очень простой в использовании, при этом имеет весьма вместительную камеру и может работать в автономном режиме до 15 часов.

Вес устройства составляет 6,75 килограмм. Гарантия от производителя – один год. Средняя стоимость дымогенератора Дым Дымыч составляет 4000 рублей.

Плюсы:

  • конструкция достаточно простая, но при этом имеет неплохие показатели прочности;
  • за одно копчение можно загрузить до 15 килограмм разнообразных продуктов;
  • монтаж дымогенератора не отнимает много времени, справиться с задачей сможет любой человек, даже тот, который совершенно не разбирается в технике;
  • корпус конструкции изготовлен из нержавеющей стали;
  • может работать в автономном режиме до 15 часов.

Минусы:

  • немного сложно и неудобно снимать крышку;
  • недостаточно толстые стенки корпуса – 0,8 миллиметра;
  • нет специальной подставки.

Дымогенератор для холодного копчения своими руками: чертеж

Составление чертежа – это необходимый подготовительный этап, который позволяет выполнить соответствующие расчеты и обозначить их на бумаге. В схеме обязательно обозначается корпус дымогенератора, который может иметь круглую или квадратную форму.

Корпус самодельного дымогенератора используется в качестве камеры, которая наполняется топливом. Стенки устройства обязательно должны обладать хорошей герметичностью. В противном случае дым, образованный при тлении опилок, будет рассеиваться в окружающее пространство.

Чтобы сделать дымогенератор для холодного копчения своими руками необходимо использовать чертежи

Сами устройства для копчения продуктов подразделяются на разновидности в зависимости от конструктивных особенностей и назначения. Сегодня можно встретить габаритные стационарные устройства или, наоборот, более компактные, переносные. В конструкции коптилки может присутствовать заслонка. Этот элемент позволяет увеличить приток воздуха в камеру, которая содержит топливо.

Самодельная коптильня холодного копчения может иметь две топки. Такая конструкция направлена на увеличение тяги в системе. Дымогенераторы используются как в горячих, так и в холодных коптилках. В чертеже указываются все составляющие элементы устройства. Обязательно нужно внести в схему эжектор и его размеры, а также компрессор.

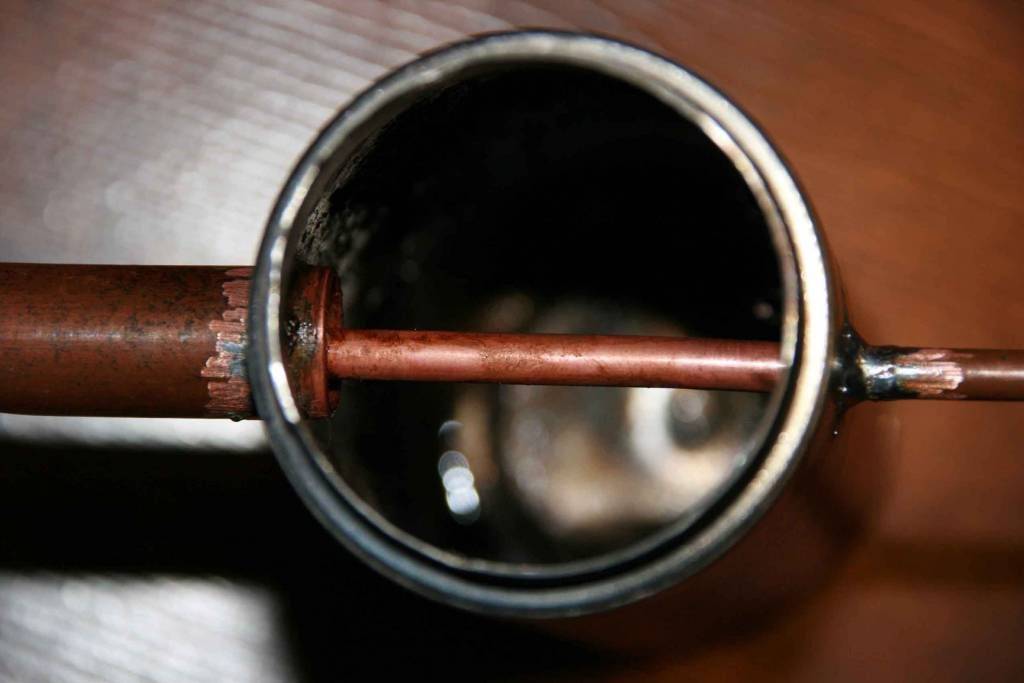

Как сделать дымогенератор своими руками: изготовление эжектора

Эжектор – это устройство, которое является трубкой и используется для создания необходимого показателя тяги в дымогенераторе. Данный прибор классифицируют по месту расположения. В зависимости от этого фактора можно выделить два типа эжекторов:

нижние;

Любой дымогенератор для коптильни холодного копчения состоит из контейнера, насоса (компрессора) и эжектора

верхние.

Первый вариант не рекомендуется специалистами для коптилок, изготовленных собственноручно. Это связано с тем, что такое размещение препятствует притоку воздуха, что, соответственно, отражается на тяге в конструкции. Трубки, установленные в нижней части, требуют постоянного контроля, что не очень удобно. При составлении чертежа дымогенератора необходимо заранее продумать расположение данной трубки и зафиксировать его на рисунке.

Избежать проблем с тягой довольно просто. Все, что для этого нужно, –разместить эжектор в верхней половине дымогенератора. Такой ход имеет несколько преимуществ. Установка эжектора в верхней части способствует увеличению объема зоны сгорания. Топливо, расположенное внутри камеры, тлеет медленнее в этом случае, а также уменьшается вероятность того, что оно потухнет.

Так производится сборка эжектора для дымогенератора своими руками. Чертеж, фото и пошаговая инструкция – все это позволяет выполнить грамотную сборку данного изделия.

Схема эжектора для дымогенератора холодного копчения

Из чего сделать компрессор для дымогенератора своими руками?

Компрессор считается одной из важнейших деталей прибора, который генерирует дым для копчения продуктов. Его можно приобрести отдельно, после чего присоединить к конструкции. Но чаще всего для этих целей используются различные подручные материалы, которые можно найти в каждой квартире или доме.

Статья по теме:

Нагнетатель воздуха своими руками можно выполнить из старого кулера. Данная компьютерная деталь как нельзя лучше подходит для увеличения притока воздуха в конструкцию. Необходимо соблюдать порядок действий по трансформации кулера в компрессор.

В первую очередь потребуется взять пластиковую бутылку и обрезать ее верхнюю часть. Далее с помощью клея следует присоединить вентилятор к внутренней части обрезанного пластикового элемента. С другой стороны (к горлышку) подключается шланг. Второй выход трубки подсоединяется к дымогенератору. Такая конструкция отлично справляется со своей функцией. Единственный ее минус заключается в непрезентабельном внешнем виде.

Компрессор для дымогенератора своими руками можно выполнить из старой компьютерной детали — кулера

Еще одним распространенным вариантом является покупка аквариумного компрессора для дымогенератора. Многие люди отмечают, что устройство для производства дыма может работать и без компрессора. Но эффективность такой установки ниже, так как воздух поступает в нее естественным путем.

Таким образом, для увеличения производительности рекомендуется собрать компрессор. Причем необязательно, чтобы он имел сложную конструкцию. Простой вентилятор для дымогенератора своими руками значительно упрощает копчение, а на его производство уходит не более часа.
