Как самому собрать воздушный электрический компрессор

Двигатель – исполнительный механизм автоматического компрессора

В качестве двигателя воспользуемся компрессором от старого холодильника. Как правило, они оборудованы пусковым реле, что очень удобно для постоянного поддержания определенного уровня давления в ресивере. Предпочтительней использовать компрессоры от холодильников старого советского образца, они позволяют нагнетать более высокое давление, нежели их импортные аналоги.

Вытащив исполнительный блок из ветхого холодильника, очистите его от накопившейся грязи и ржавчины. Затем обработайте преобразователем ржавчины, чтобы уберечься от дальнейшего окисления. Этим самым вы произведете подготовку корпуса двигателя под дальнейшую покраску.

Далее следует поменять масло в компрессоре. Редкому холодильнику производилось регулярное техобслуживание и замена смазки, что вполне оправданно – система полностью изолирована от воздействия атмосферы. Масло можно использовать полусинтетическое моторное, оно ни в чем не уступает компрессорному и, кроме этого, имеет много полезных присадок.

На компрессоре есть три трубочки – 2 открытых и одна запаянная. Открытые концы предназначены для циркуляции воздуха, одна из трубок является входной, другая – выходной. Для определения, по какому пути движется воздух, кратковременно подайте питание на компрессор. И запомните, какой воздуховод втягивает воздух, и какой выпускает.

Запаянная трубочка предназначена для регламентной замены масла. Закрытый конец надо аккуратно удалить. Для этого по кругу надпиливаем трубку надфилем, стараясь, чтобы металлические опилки не попали внутрь системы. Надпиленный кончик затем отламываем и сливаем старое масло в какой-нибудь сосуд для определения количества под замену. И заливаем полусинтетику в чуть большем количестве при помощи шприца.

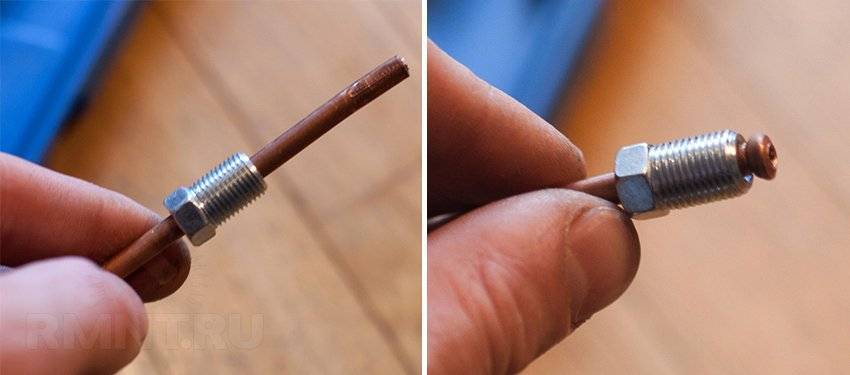

Затем систему смазки двигателя необходимо заглушить. Для чего, подобрав винтик соответствующего размера, обматываем для герметичности фум лентой, вкручиваем в трубочку. Нагнетатель от холодильника имеет свойство потеть смазкой – то есть в выходной воздушной струе бывают капельки масла. Их задержит масловлагоотделитель для компрессора. Своими руками в дальнейшем крепим двигатель с пусковым реле на деревянной основе в положение, при котором он крепился к раме.

Дымогенератор с компрессором: как работает устройство

Дымогенератор в паре с компрессором работают следующим образом. Генератор дыма подсоединяется к коптильной камере с помощью дымохода. В корпус (камеру сгорания) генератора засыпают опилки или сухую щепу. Далее, к входному штуцеру генератора дыма подсоединяется трубка или шланг, ведущий к воздушному компрессору, после чего поджигают ранее засыпанные опилки. Благодаря потоку воздуха, создаваемого нагнетательным аппаратом, в эжекторе дымогенератора создается разрежение. Под воздействием последнего дым начинает интенсивно перемещаться в сторону камеры, где находятся продукты.

Компрессор для дымогенератора влияет на функционирование всей системы в целом, поскольку от напора дыма, поступающего в объем для копчения, зависит конечное качество продукта. Также от мощности компрессора зависит расход топлива. Чем мощнее будет поток воздуха, тем больше топлива будет расходоваться.

Компрессор для подключения к дымогенератору можно купить в готовом виде. Но цена на данный агрегат является достаточно высокой, и может превышать стоимость всей коптильни. Поэтому многие умельцы предпочитают изготовить данный узел самостоятельно, буквально из подручных материалов.

Перед началом собственноручного изготовления компрессора, необходимо знать основные требования, которые к нему предъявляются.

1. Аппарат должен выдерживать длительный непрерывный режим работы, поскольку холодное копчение продуктов подразумевает обработку их дымом на протяжении 24 часов, а иногда и больше.
2. Агрегат должен быть экономичным, не только по потреблению электроэнергии, но и по стоимости запчастей к нему.
3. Компрессор должен быть оборудован регулятором потока воздуха. От силы потока воздуха зависят вкусовые качества готового продукта и его способность к хранению.

Монтаж деталей устройства

Для удобства хранения и перемещения лучше всего расположить все детали компрессора компактно на одной базе. В качестве основы будем использовать деревянную доску, на ней мы надежно закрепляем двигатель – нагнетатель и корпус огнетушителя.

Двигатель компрессора фиксируем при помощи резьбовых шпилек, продетых в заранее просверленные отверстия, и гаек с шайбами. Ресивер располагаем вертикально, используя для закрепления три листа фанеры, в одном из которых вырезаем отверстие под баллон.

Два других, с помощью саморезов, прикрепляем к несущей доске и склеиваем с удерживающим ресивер листом. Под дно ресивера, в основании, выдалбливаем соответствующую по размерам выемку. Для маневренности прикручиваем к нашей базе колесики из мебельной фурнитуры. Далее выполняем следующие операции:

Масловлагоотделительный фильтр соединяем со входом редуктора. Редуктор нам нужен, чтобы развязать по давлению ресивер и выход нагнетателя. Его выход высокого давления мы вворачиваем в водопроводную крестовину слева или справа.
С противоположного входа четверника прикручиваем манометр, по нему мы будем контролировать давление сжатого воздуха в баллоне. Сверху крестовины наворачиваем регулировочное реле. Все соединения уплотняем фум лентой и герметиком.
Реле позволит задавать широкий диапазон уровней давления в ресивере, своевременно прерывая цепь питания нагнетателя. В качестве исполнительного механизма можно выбрать РМ5 или РДМ5. Эти устройства будут включать компрессор, если давление сжатого воздуха в ресивере упадет ниже выставленной отметки, и выключать при превышении заданного диапазона. Необходимое давление настраивается на реле при помощи двух пружин. Большая пружина задает минимальный уровень давления, а маленькая – регулирует верхний предел, задавая границу отключения компрессора. РДМ5 и РМ5 изначально выпускались для использования в сети водоснабжения и электрически пассивны, то есть представляют собой обычные выключатели с двумя контактами. Один контакт мы соединяем с нулем сети 220 В, а второй – с нагнетателем.
Фазный провод сети через тумблер подключаем ко второму сетевому входу компрессора. Введение в электрическую схему тумблера позволяет быстро отключать систему от питания, не бегая каждый раз к розетке. Все электрические соединения пропаиваем и тщательно изолируем.

Теперь осталось только окрасить весь компрессор и переходить к полевым испытаниям.

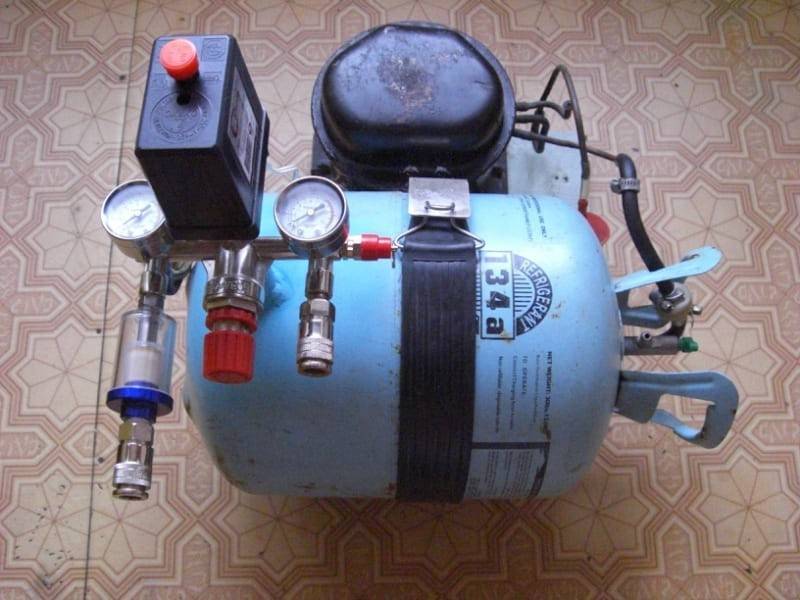

Воздушный компрессор из деталей холодильника и огнетушителя

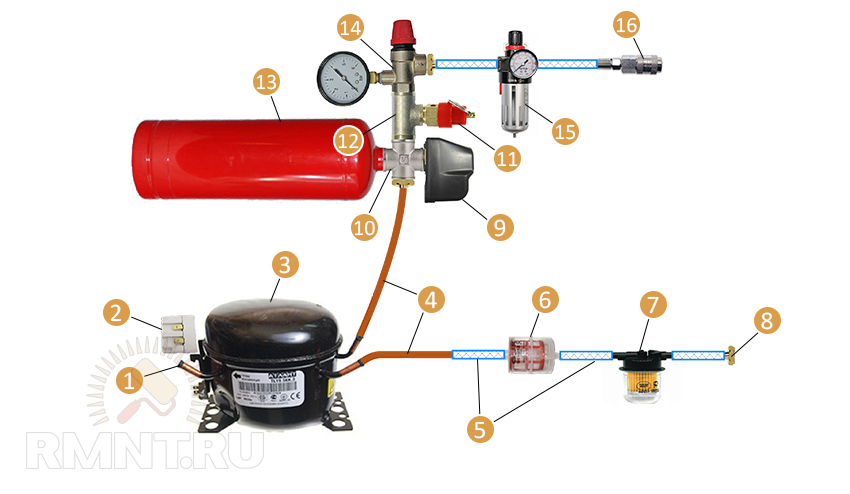

Этот агрегат работает практически бесшумно. Рассмотрим схему будущей конструкции и составим список необходимых узлов и деталей.

1 — трубка для заливки масла; 2 — пусковое реле; 3 — компрессор; 4 — медные трубки; 5 — шланги; 6 — дизельный фильтр; 7 — бензиновый фильтр; 8 — вход воздуха; 9 — реле давления; 10 — крестовина; 11 — предохранительный клапан; 12 — тройник; 13 — ресивер из огнетушителя; 14 — редуктор давления с манометром; 15 — влагомаслоуловитель; 16 — пневморозетка

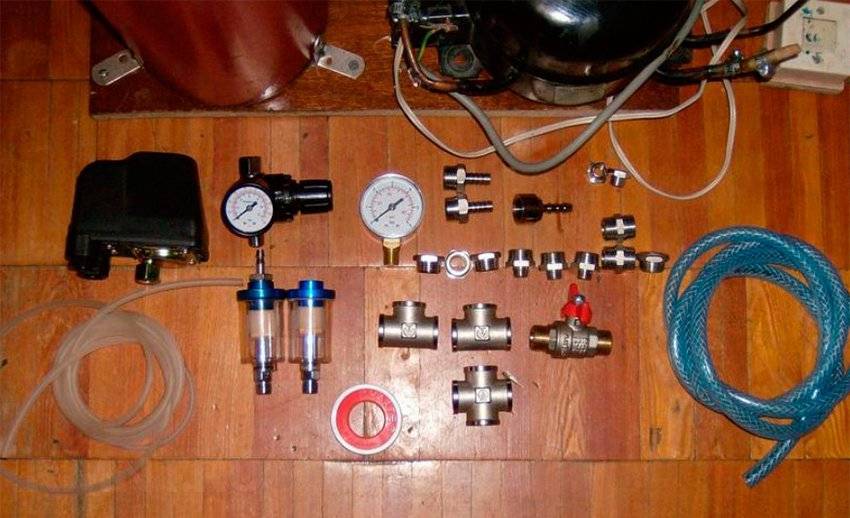

Необходимые детали, материалы и инструменты

В качестве основных элементов берутся: мотор-компрессор от холодильника (лучше производства СССР) и баллон огнетушителя, который будет использован в качестве ресивера. Если в наличии их нет, то компрессор от неработающего холодильника можно поискать в мастерских по ремонту или в пунктах приёма металла. Огнетушитель можно приобрести на вторичном рынке или привлечь к поискам знакомых, на работе у которых могут быть списанные ОХП, ОВП, ОУ на 10 л. Баллон огнетушителя должен быть безопасно опорожнён.

Кроме этого потребуются:

• манометр (как для насоса, водонагревателя);
• фильтр для дизеля;
• фильтр для бензинового мотора;
• реле давления;
• тумблер электрический;
• регулятор давления (редуктор) с манометром;
• армированный шланг;
• водопроводные отводы, тройники, переходники, штуцеры + хомуты, метизы;
• материалы для создания рамы — металлической или деревянной + мебельные колёсики;
• предохранительный клапан (для сброса избыточного давления);
• пневморозетка с самозапиранием (для подсоединения, например, к аэрографу).

Кроме этого, нужны будут инструменты: ножовка, ключ, шприц, а также ФУМ-лета, «антиржавчина»,синтетическое моторное масло, краска или эмаль для металла.

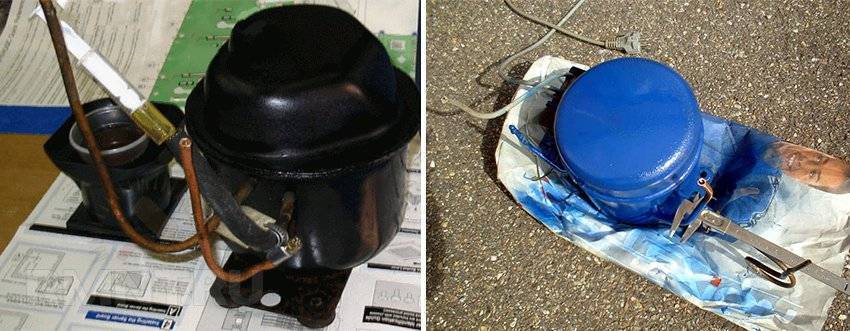

1. Подготовка мотора-компрессора

Из мотор-компрессора выходят три трубки, две из которых открыты (вход и выход воздуха), а третья, с запаянным концом — для замены масла. Чтобы найти вход и выход воздуха, нужно ненадолго подать на компрессор ток и нанести на трубки соответствующие отметки.

Далее нужно аккуратно спилить или отрезать запаянный конец, следя, чтобы медные опилки не попали внутрь трубки. Затем слить имеющееся внутри масло и с помощью шприца залить моторное, синтетическое или полусинтетическое. Загерметизировать трубку можно, подобрав винт подходящего диаметра, который нужно обмотать ФУМ-лентой и ввинтить в отверстие. Поверх соединения можно нанести герметик. Если нужно — окрашиваем поверхность эмалью.

2. Подготовка ресивера

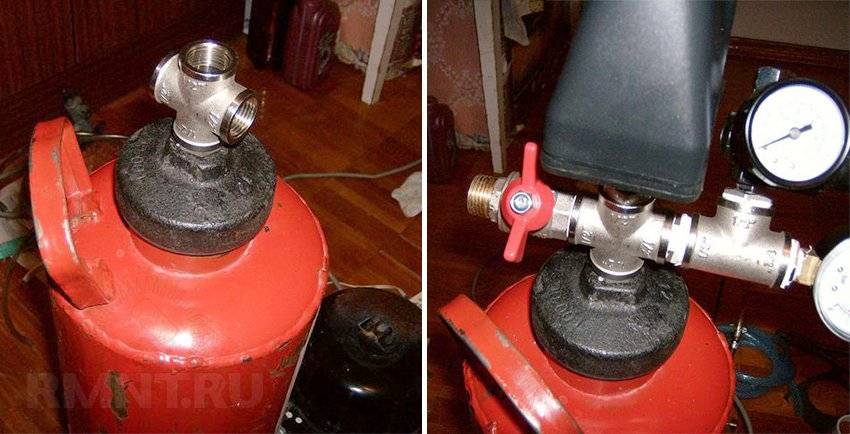

С пустого баллона огнетушителя нужно снять запорно-пусковой клапан (ЗПК). Очистить ёмкость снаружи от ржавчины и грязи, а внутрь налить и подержать «антиржавчину» — столько, сколько указано на этикетке средства. Даём высохнуть, и накручиваем крышку с отверстием от ЗПК. В отверстие вкручиваем переходник (если нужно) и крепим крестовину.

На верхний патрубок крепим реле давления, с одной стороны ввинчиваем тройник и подсоединяем манометр, с другой монтируем предохранительный клапан или вентиль для стравливания воздуха вручную (вариант). Там, где это требуется, используем переходники. При необходимости — красим баллон.

3. Сборка схемы

На собранной раме (например, прочная доска на колёсиках или конструкция из прочных уголков, труб) крепим баллон, а на него или рядом — мотор-компрессор, проложив резиновую прокладку. К входящей воздушной трубке компрессора подсоединяем сначала бензиновый, а затем дизельный фильтр. Это нужно сделать, если компрессор предназначен для работы аэрографа, чтобы исключить малейшее загрязнение воздуха. А так как фильтр на дизель более «тонкий», его устанавливают после бензинового. Если медные трубки при демонтаже потеряли форму — нужно их развальцевать.

Подключение электропитания идет через тумблер, реле давления и пусковое реле. Все соединения защищаем изолентой или термоусадкой

Важно установить пусковое реле в правильное положение — по стрелке на его крышке, иначе устройство не будет правильно работать

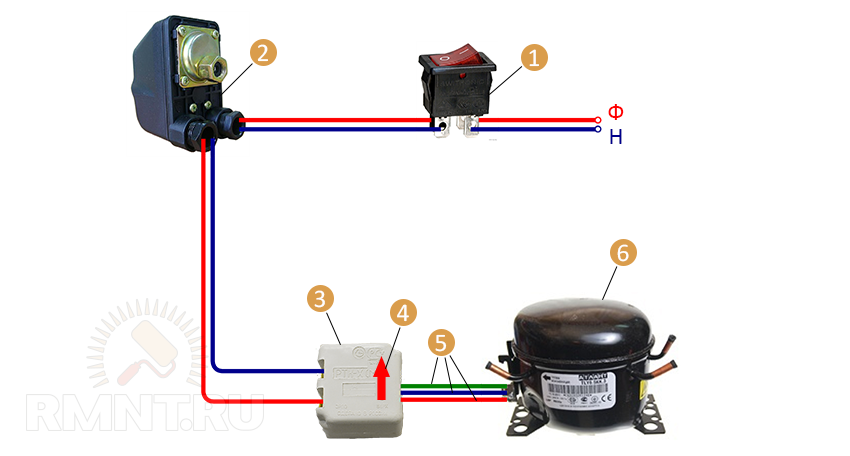

1 — тумблер; 2 — реле давления; 3 — пусковое реле компрессора; 4 — стрелка положения реле; 5 — подключение реле к обмоткам компрессора; 6 — компрессор

Выходную воздушную трубку от компрессора подсоединяем через переходник ко входу в ресивер. После манометра монтируем редуктор с выносным влагомаслоуловителем, а за ним шланг с самозапирающейся пневморозеткой.

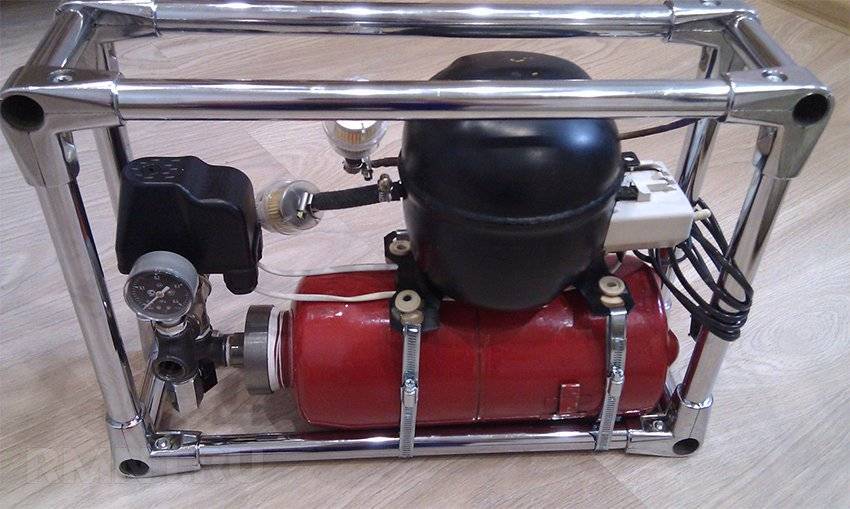

Конечный результат при должном старании хорошо работает и выглядит эстетично.

Из чего можно сделать компрессорную установку?

В составе установки применяется ряд вспомогательных устройств. Они нужны для регулирования рабочего процесса и подачи сжатого воздуха.

Конструкция установки:

1 – трубопровод для заполнения масла; 2 – реле пусковое; 3 – поршневой компрессор; 4 – омедненные трубопроводы; 5 – армированные шланги; 6 – воздушный фильтр; 7 – фильтр для жидкостей и ГСМ; 8 – всасывающее отверстие; 9 – реле контроля давления; 10 – распределитель; 11 – предохранительное устройство; 12 – тройник; 13 – ресивер (емкость для аккумулирования сжатого газа); 14 – манометр, установленный на редуктор давления; 15 – осушитель сжатого воздуха (конденсатор масла и влаги); 16 – пневматический автомат включения двигателя.

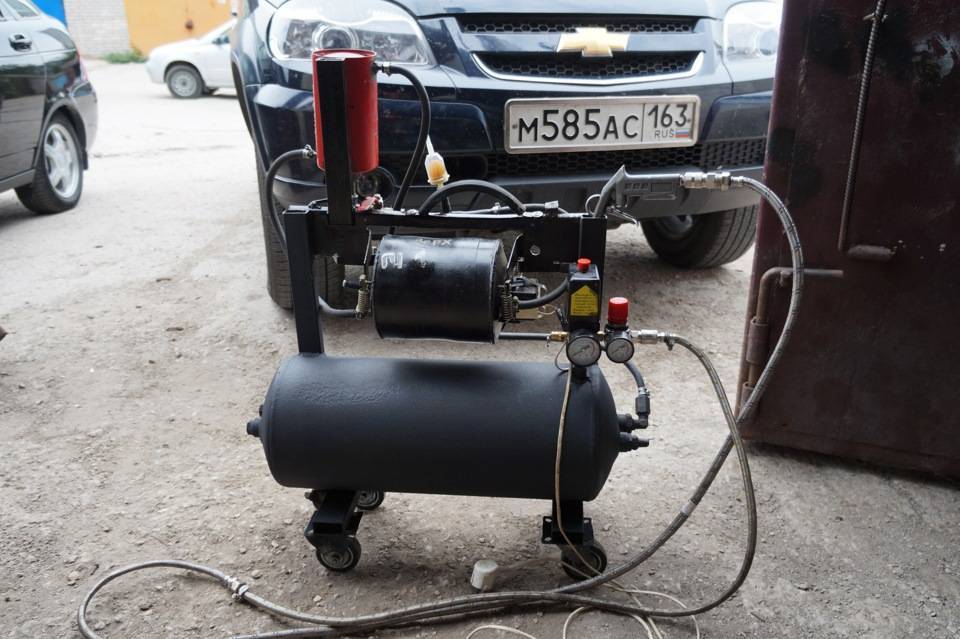

Мощный компрессор, способный создать давление до 8…12 бар, можно сделать на основе холодильного оборудования. Из холодильника, который устарел морально, нужно извлечь основной агрегат, а также вспомогательные приспособления, с помощью которых несложно организовать включение и выключение агрегата.

Собрать компрессорную установку можно из отдельных узлов, ими укомплектовывают создаваемое устройство. Стоит рассмотреть, из чего и как выполняется сборка конструкции.

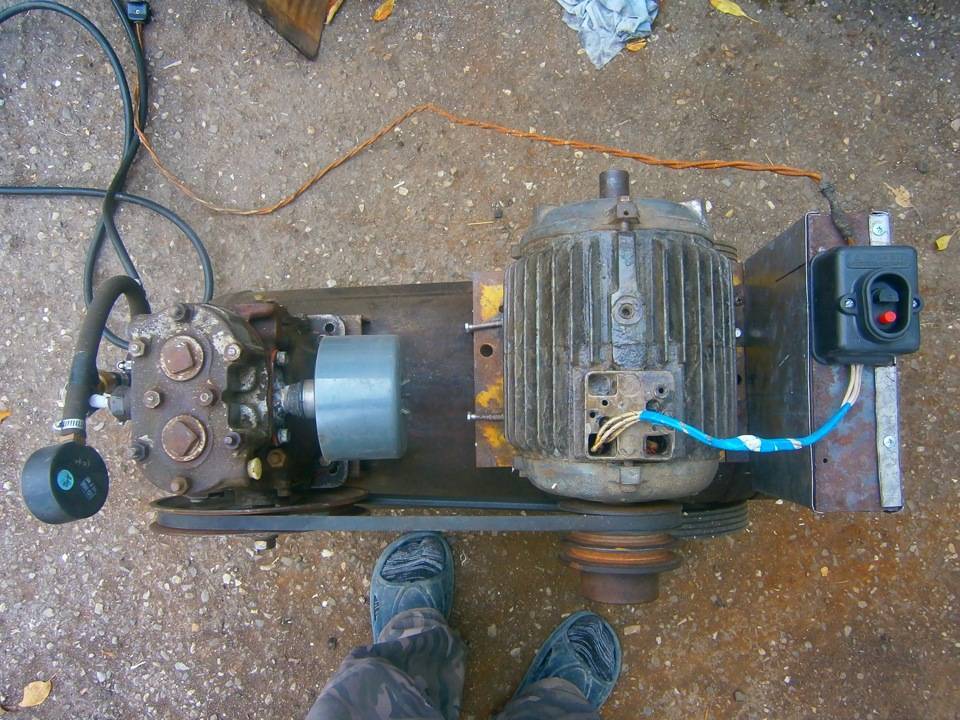

Воздушный компрессор средней мощности

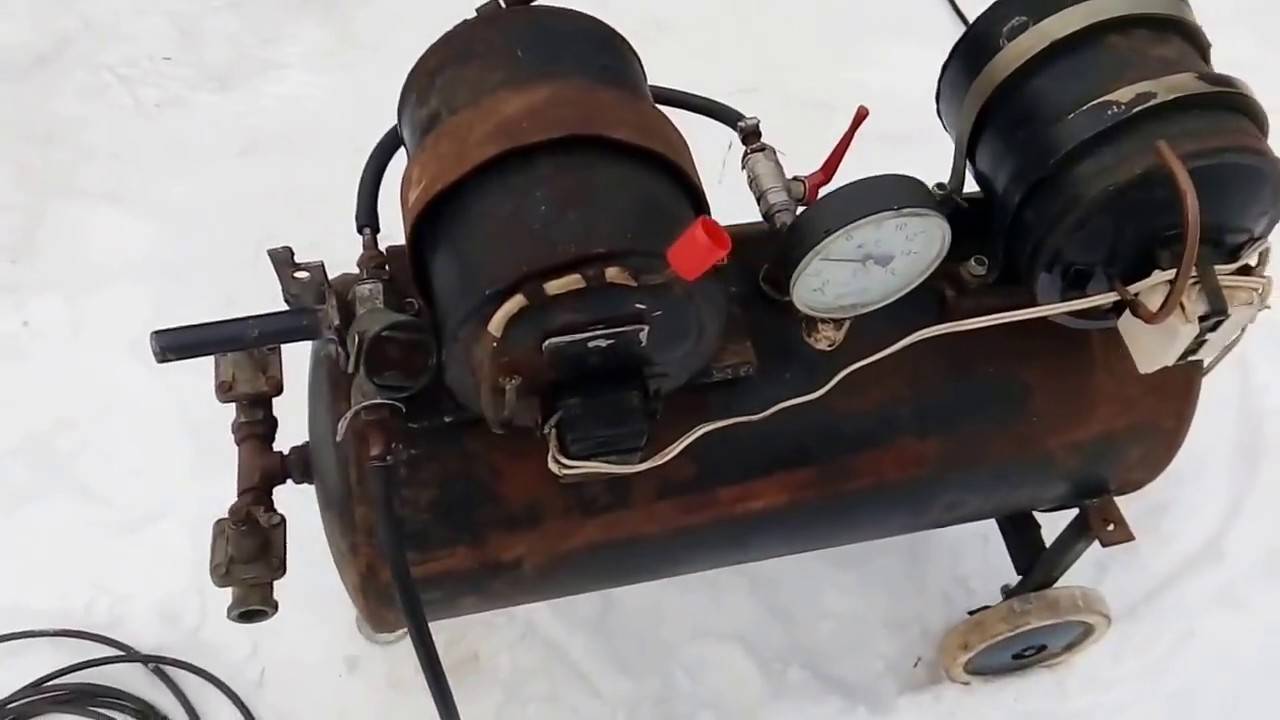

Из газового баллона или огнетушителя создается воздушный компрессор средней мощности. Для этого соединяют старый огнетушитель (баллон) и мощный автокомпрессор для подкачки колес. При самостоятельном изготовлении аппарата нужно соблюдать следующие правила:

• Емкость с механическими повреждениями и коррозийными отложениями нельзя использовать.
• Конструкция должна быть хорошо зафиксирована.
• Обязательно изготовляется стальная обрешетка. Это необходимо, если ресивер случайно разорвется.
• Нужно предусмотреть запас давления. Если вы планируете увеличивать давление до 5 атмосфер, то его прочность должна составлять от 10 атмосфер.
• Чтобы компрессор автоматически отключался, когда давление достигнет максимума, устанавливают датчик аварийного отключения. Либо следует установить механический клапан, который при необходимости сделает аварийный сброс давления.
• Нельзя оставлять на долгое время аппарат с высоким давлением, если он применяется в редких случаях. Чтобы поддержать герметичность, хватит 0,5 атмосфер.

Не стоит пренебрегать техникой безопасности: не забывайте про установку аварийных датчиков. Перекаченное колесо просто лопнет, а если взорвется стальной баллон, то можно получить тяжелые увечья.

Изготовить компрессор своими руками несложно. Его конструкция может быть простой или сложной, главное — для чего он предназначен и сколько вы готовы потратить средств на его изготовление. Но не стоит забывать, что аппарат должен отвечать требованиям технической безопасности.

Подготовка к изготовлению воздушного компрессора своими руками

Работы по изготовлению самодельного компрессора своими руками начинаются с основного узла – нагнетателя. Поэтому, первым делом, следует определиться, что послужит его базой. Нагнетатель можно демонтировать не только с различной бытовой техники, отслужившей свой век, но и с двигателей некоторых автомобилей.

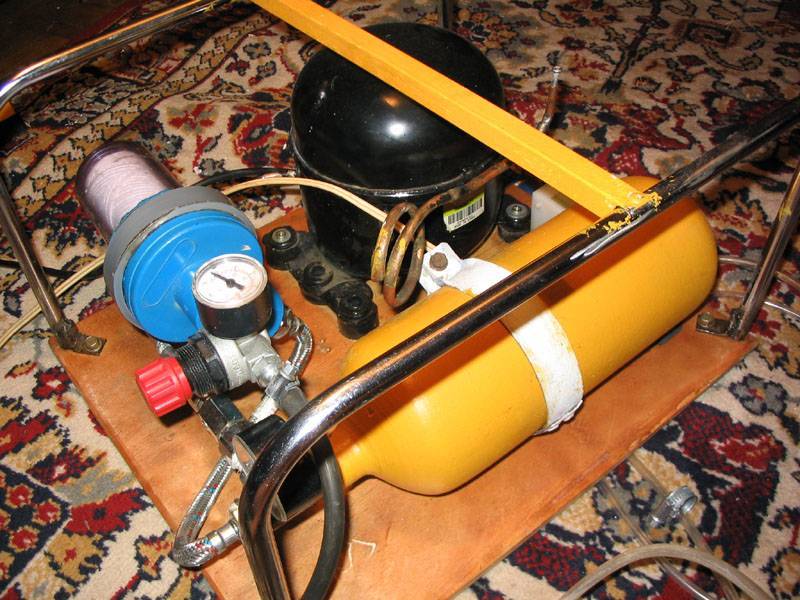

Вот такой компрессор от холодильника можно пустить в дело, если оборудовать его ресиверомФОТО: drive2.ru

Многие мастера, профессионально занимающиеся аэрографией или иными работами, требующими наличия сжатого воздуха, в небольших помещениях, отдают предпочтение именно воздушным электрическим компрессорам 220 В, изготовленным своими руками. Это обусловлено их более тихой (в сравнении с заводскими вариантами) работой.

Самодельные компрессоры работают значительно тише, нежели поршневые заводскиеФОТО: drive2.ru

Ресивер для компрессора своими руками: из чего его сделать

Наиболее простым вариантом здесь будет использование бескамерного колеса от автомобиля, однако стоит помнить, что для поездок диск после модернизации будет уже непригоден. Но такой  самодельный ресивер для компрессора максимально прост в изготовлении, а потому более приемлем для небольших объёмов работ, таких, как аэрография.

Ресивер для компрессора можно приобрести, но дешевле изготовить самостоятельноФОТО: krsk.au.ru

Если требуется больший объём воздуха, лучше всего в качестве ресивера при изготовлении компрессора своими руками использовать огнетушитель или старый газовый баллон.

Нагнетатель, манометр и иные детали

Если планируется использование мощного нагнетателя, демонтированного со старой техники, необходимо приобрести манометр и аварийный клапан, который не позволит давлению в ресивере подняться выше допустимого. Что же касается простейшего компрессора из старого колеса, то здесь вполне подойдёт и автомобильное устройство, работающее от прикуривателя и используемое для подкачки шин. Однако и такой нагнетатель может создать избыточное давление, которое приведёт к разрыву покрышки. Подобная ситуация очень опасна и чревата травмами, порой не совместимыми с жизнью. Поэтому об аварийном клапане забывать нельзя ни в коем случае.

Старое колесо от машины неплохо справится с ролью ресивераФОТО: drive2.ru

Рассмотрим пример простейшего компрессора на основе автомобильного электронасоса и бескамерного колеса в качестве ресивера.

Как сделать простейший компрессор своими руками

Для работы потребуется приобрести аварийный клапан и штуцер подкачки (ниппель, золотник, «сосок»). В колёсном диске для него нужно просверлить дополнительное отверстие, как и для аварийного клапана. Далее штуцер подкачки и клапан устанавливаются на своё место, колесо собирается. Остаётся подключить к одному из штуцеров подкачки автомобильный электрический насос, а ко второму шланг отвода на краскопульт или аэрограф. Теперь, после заполнения колеса воздухом, мини-компрессор, изготовленный своими руками, можно использовать по назначению.

Подобные штуцера можно приобрести в любом автомагазине за копейкиФОТО: eckonom.ru

Компрессор из бензопилы своими руками

Всем привет. Хочу сегодня поделится со всеми одной из моих поделок. Что бы окончательно не опускаться до “изобретения велосипеда” за основу компрессора была взята обычная бензопила

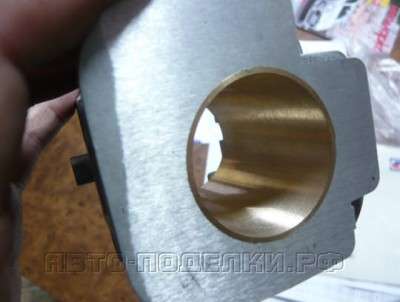

В голове родилась идея, сразу же прямо в магазине купил новую поршневую с поршнем.

Дальше стал в жизнь воплощать свой план и для этого отдал поршневую на завод, где с неё отрезали головку и самое главное ЗАГИЛЬЗОВАЛИ бронзовой гильзой.

Параллельно так же по моим чертежам на заводе была изготовлена по известной и отработанной схеме новая головка с блоком лепестковых клапанов А для того что бы заставить компрессор как то крутится от электродвигателя были заказаны и изготовлены заготовки будущих шестерёнок.

После того как заготовки собрались в задуманное они обрели вот такой законченный вид.

В оригинальной пиле смазка поршневой осуществляется за счёт масла размешанного в бензине, у меня же получилась конструкция больше всего напоминающая схему “сухой стартер”, что бы организовать систему смазки пришлось изготовить выносной масленный картер.

Окончательный вид конструкции

Вот такой вот компрессор теперь есть у меня, это одна из поделок, это и многое другое можно увидеть в моём журнале Спасибо всем кто прочёл всё это.

Источник

Какие самоделки из бензопилы можно сделать?

Бензопила — очень удобный инструмент для изготовления самоделок. Приспособив её на специальную платформу с колесами, и соединив цепь с валом, на котором будут установлены ножи, можно получить мощную газонокосилку. Кстати, чтобы долго не заморачиваться, на вал можно установить звёздочку от заднего колеса велосипеда.

Кроме того, из бензопилы можно сделать отличную пилораму, поскольку переделывание данного инструмента, в этом случае, также сводится к минимуму.

Вообще, все самоделки из бензопилы, можно разделить на две большие группы:

1. В первую группу попадают те самоделки, при изготовлении которых практически нет нужды разбирать и модернизировать бензопилу;
2. Ко второй группе самоделок, относится всевозможная техника: снегоуборочные машины, мопеды, аэросани, квадроциклы и т. д. Другими словами говоря, сложные механические устройства, для изготовления которых придется кардинально разобрать бензопилу, сделать водяную или воздушную систему охлаждения, в общем, полностью изменить этот бензиновый инструмент.

Рассмотрим, что можно сделать из бензопилы, что обязательно пригодится в домашнем хозяйстве.

Так, например, на основе бензопилы «Дружба» можно сделать следующие самоделки:

1. Мощный лодочный двигатель;
2. Бензиновую болгарку;
3. Пилораму;
4. Мотокультиватор;
5. Газонокосилку.

Если дело касается автомобильных самоделок, то из практически любой бензопилы, можно сделать:

1. Мопед, если установить бензопилу на велосипед;
2. Снегоход и аэросани;
3. Снегоуборщик;
4. Квадроцикл;
5. Самокат.

Обслуживание компрессора от холодильника, изготовленного своими руками

Обслуживание самодельной компрессорной станции стоит проводить с учётом особенностей её конфигурации. Следует периодически проверять работоспособность и герметичность всех узлов. Нарушение герметичности запорных устройств легко выявить, если установлен прибор измерения давления, который сразу покажет его быструю потерю. Работоспособность датчика давления легко проконтролировать при помощи манометра, показания которого можно зафиксировать в момент штатного отключения системы после заполнения воздушной ёмкости. Также следует регулярно проводить слив конденсата и масла из фильтров и баллонов.

Самоделки из компрессора от холодильника

Самая распространенная в интернете самоделка из компрессора холодильника, это устройство для подкачки автомобильных шин и лобзик. Если вы еще до сих пор пользуетесь ножным насосом, то задумайтесь про изготовление компрессорного, с помощью которого можно будет подкачать шины своего автомобиля за считанные минуты.

Компрессор из холодильника своими руками

При изготовлении воздушного компрессора из холодильника, для подкачки шин, потребуются следующие материалы:

1. Металлические хомуты;
2. Резиновый шланг;
3. Переходник от велосипедного насоса;
4. Несколько топливных фильтров от автомобиля.

В первую очередь следует снять компрессор с холодильника, после чего его нужно будет подсоединить напрямую, с помощью вилки и медного кабеля. Клеммы подсоединения холодильного компрессора, расположены под крышкой, там же, где и реле устройства.

Поэтому, используя отвёртку, следует открутить болты удерживающие крышку, после чего, нужно будет подсоединить медные провода к клеммам компрессора. Если защитное заземление использоваться не будет, то от подключения третьего провода, на корпус компрессора, можно смело отказаться.

Далее нужно проверить, всё ли правильно сделано, и, убедиться в том, что компрессор с холодильника действительно работает. При подключении компрессора к сети, из одной его трубок должен идти воздух, а вторая трубка, наоборот, должна его всасывать.

Теперь осталось подсоединить к патрубкам компрессора фильтры. Дело в том, что воздух в компрессор может поступать с пылью, а это чревато быстрым выходом устройства из строя. Второй фильтр, на выпускном патрубке (откуда будет поступать воздух) нужен затем, чтобы предотвратить попадание масла в трубопровод.

После того, как фильтры успешно установлены, к той трубке, через которую выходит воздух, следует подсоединить шланг, предварительно зафиксировав его, металлическим хомутом. На обратном конце шланга, нужно будет установить насадку от насоса.

На этом самодельный компрессор для подкачки шин из холодильника готов. Остается лишь проверить его в работе, а при необходимости, и доделать, например, установив на него манометр.

Лобзик из компрессора холодильника

Если  приходится часто пилить древесину и работать с ней, то, пожалуй, не обойтись без такого инструмента, как лобзик. А ведь немногие знают, что из компрессора холодильника можно сделать эффективный лобзик, ничуть не хуже, чем заводской.

Особенность самодельного лобзика заключается в том, что в нижней его части крепится режущее полотно, посредством двух металлических пластин. Для этих целей придется разобрать компрессор с холодильника практически полностью, оставив лишь один поршень.

На этом лобзик из компрессора от холодильника почти готов, остается лишь сделать переходник для полотна, который будет закреплён к поршню компрессора. Для этого можно использовать две узкие металлические пластины, и болты с гайками, которые бы их стягивали и удерживали, тем самым, режущее полотно самодельного лобзика.

Всю конструкцию лучше жёстко зафиксировать под столешницей, определив заранее длину режущего полотна. Если же нужно регулировать высоту, и даже менять положение лобзика во время резки, то придется подумать над подвижной частью, к которой будет закреплён компрессор от холодильника.

Водяной насос из компрессора

Эффективный насосный агрегат простейшей конструкции собирается из рабочего компрессора. Для самодельного устройства понадобится 2 трубопровода – для воздуха и воды.

Технология изготовления отличается простотой. Дачники, не знакомые со строительной профессией, способны самостоятельно справиться с работой.

В нижней части водяной трубы, расположенной на дне источника, формируется отверстие, размером превышающее диаметр воздуховода. Воздушный трубопровод вводится в образованную дыру, соединяется с компрессором.

Под воздействием давления атмосферных масс вода выталкивается из системы.

Принцип работы водяного насоса из компрессора.

Еще одна история

Начнем с оформления технического требования к плоду собственноручной инженерии. Допустим, что все началось с покупки нового аэрографа двойного действия. Поэтому крайне необходимым стал вопрос изготовления компрессорной установки с ресивером.

Аэрограф двойного действия обладает способностью управлять потоком воздуха, а также запирать его и открывать воздуховод. В Европе такое устройство используется с отдельным баллоном для сжатого воздуха. Итак, компрессор с резервуаром служит емкостью для сбора воздуха, а аэрограф использует этот воздух.

Конечно, основным компонентом выступает компрессор. Здесь на помощь придет старый холодильник, с которого можно снять отличный компрессор. Для этого можно пройтись по сайтам, которые занимаются продажей холодильного оборудования.

Далее, рассмотрим такой вариант, как ресивер для компрессора своими руками. Тут, конечно, нужен резервуар, который изготавливался для содержания газов или может выдерживать высокое давление. Оптимально, если такая емкость соответствует требованиям ГОСТ. Поэтому сразу исключаем емкости, по типу пластиковой канистры или бутылки. Рассмотрим варианты резервуаров:

1. Углекислотный огнетушитель. Выдерживает давление – 10 атмосфер. Емкость – 3 л/5 л/10 л. Минусы – на входе метрическая резьба.
2. Гидроаккумулятор. Хороший объем емкости, с небольшим рабочим давлением. На входе удобная резьба. Минусы – нуждается в доводке, так как, изнутри разделяется на мембрану, которая содержит в себе углекислый газ. Мембрану нужно удалять.

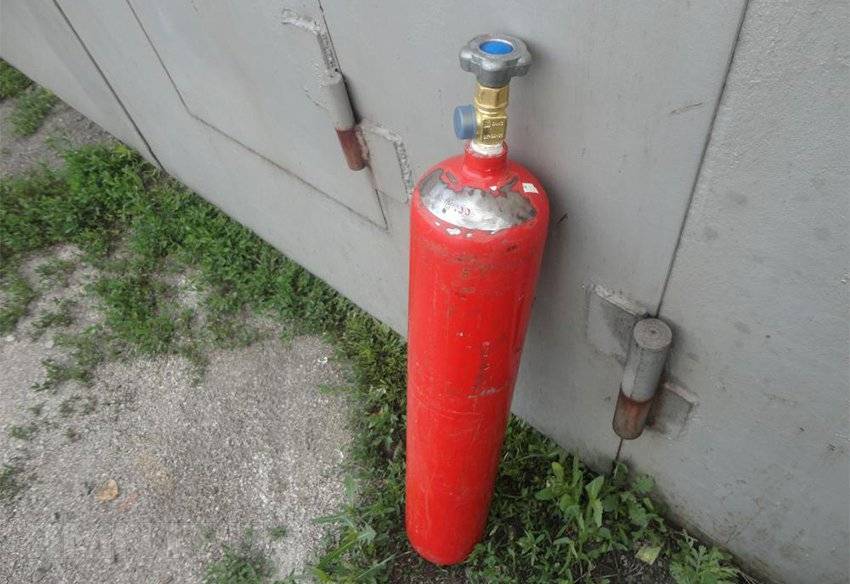

3. Кислородный баллон. Выдерживает высокое давление. Минусы – доступны только крайне тяжелые модели.
4. Пропановый баллон. В целом аналогичен огнетушителю, но, производитель не рекомендует их использование для сжатого воздуха.

Связующие звенья

После того, как мы определились с компрессором, и выбрали подходящее изделие для ресивера, следующим этапом будет их объединение. Кроме того, нужно решить проблему по поступлению воздуха к аэрографу.

Начать можно с узла, что крепится напрямую к ресиверу, и будет обеспечивать распределение воздуха. Нужно напомнить, что ключевым фактором является его совместимость с разъемом ресивера

Далее обращаем внимание на реле давления, которое будет обеспечивать отключение и включение компрессора

Оптимальным вариантом для реле будет РДМ-5, которое используется для водопроводных систем. Эта модель широкодоступна в продаже, и хороша тем, что ее соединительный элемент рассчитан на внешнюю дюймовую резьбу.

простой компрессор

Затем определяемся с индикацией давления в ресивере. Для этого нам понадобиться манометр на 10 атмосфер, у него тоже подходящий соединительный размер. И еще нам нужен будет статический прибор.

Дальше занимаемся блоком подготовки воздуха. В шланг, который ведет к аэрографу, нужно подать давление. Соответственно возникает необходимость в редукторе, с пределом регулирования давления до 10 атмосфер, и желательно, чтобы к нему прилагался манометр и фильтр маслоотделитель.

С помощью манометра мы будет контролировать давление, а фильтр будет обеспечивать непопадание частиц компрессорного масла из ресивера. Но, не стоит путать с фильтром лубрикатором, который выполняет диаметрально противоположную функцию.

Продолжим сбор материалов, и самое время подготовить фитинги, повороты, тройники. В качестве базового размера берем дюйм. Чтобы определиться с количеством, нужна схема узла распределения и подготовки воздуха.

Также нам понадобятся внешние и внутренние переходники. При желании можно сделать план-схему того, как сделать компрессор. Следующий этап, это размещение готовой конструкции. В качестве варианта могут подойти плиты ДСП.

Конечно, чтобы не ругаться матом во время перемещения станции по мастерской, желательно сразу решить вопрос с ножками-роликами. Любой мебельный магазин вам с радостью их продаст. Для экономии места, можно сделать двухэтажную конструкцию. Правда, могут понадобиться длинные болты. Итак, резюмируем планировочный этап, списком комплектующих:

• Компрессор;
• Ресивер;
• Реле давления;
• Манометр;
• Фильтр-редуктор;
• Аварийный клапан;
• Фитинги, переходники;
• Сантехнические прокладки, фум-лента, герметик;
• Кабели, выключатель, штекер;
• Гибкий маслоустойчивый шланг;
• Лист ДСП
• Ножки-ролики, болты, гайки, шайбы и инструмент.

Регулировка и испытание

Главная проверка самодельного компрессора – определение возможности эффективного регулирования давления, которое создаётся в собранной системе. Проще всего это сделать при пробной покраске какой-либо поверхности. При этом последовательно производят следующее:

1. Выставляют реле на 4…5 атмосфер.
2. Подключают компрессор к сети.
3. По манометру следят за стабильностью параметра. Если реле работоспособно, то при превышении давления оно отключит компрессор, в противном случае открывают вентиль сброса, и немедленно отключают агрегат.
4. Проверяют систему на отсутствие самопроизвольного стравливания энергоносителя, для чего можно использовать обычный мыльный раствор.
5. При снижении давления до уровня, ниже минимально допустимого, реле должно автоматически включить компрессор.
6. После окрашивания какой-либо поверхности необходимо проверить качество нанесения на неё краски – при внешнем осмотре не должны быть выявлены следы влаги, посторонние частицы и грязь. Если подобные дефекты всё же возникли, следует дополнительно проверить работу выходного фильтра – масловлагоотделителя.

Принцип работы

Компрессор самодельный работает по элементарной схеме:

• Подключается насос с электрическим питанием или ручного типа.
• В ёмкость с герметичным исполнением (используется ресивер или баллон) поступает воздух под давлением.
• В конструкции устроен выводной клапан, который направляет воздух по шлангам к краскопульту, гайковерту, переходнику для накачивания шин и т. п.

В качестве вспомогательных элементов используются манометр для контроля давления и автоматическая система для спуска излишнего воздуха. Чтобы предотвратить быстрый износ устройства и обеспечить высококачественный результат работы, к выводной магистрали подключают фильтры для защиты от проникновения масла и влаги.

Воздушный компрессор необходим каждому автовладельцу

Где используется и как работает воздушный компрессор

Электрический компрессор под давлением накапливает воздух в специальном отсеке, после чего сжатый газ подается в нужном количестве. Для обеспечения этого процесса нужны такие компоненты:

Устройство воздушного компрессора

• цилиндр – место, где сжимается воздух;
• поршень – приводит в движение маховик, который в свою очередь, создает давление;
• распределительные вентили – отвечают за объем и массу кислорода;
• редуктор – создает непроницаемость, которая не дает воздуху выветриваться;
• система охлаждения, состоящая из одного или нескольких блоков, защищающих всю систему от перегрева во время работы.

Главная роль во всем процессе отведена движению поршня, в период которого происходит забор и выдача воздуха. При многократном траверсе поршня обеспечивается непрерывная подача сжатого воздуха. Чтобы электрический компрессор работал без пауз, обязательно наличие электрического питания, которое и приводит его в движение.

Воздушный компрессор 220В применяется в следующих сферах:

Применение воздушного компрессора 220В

• строительство;
• аэрография;
• ремонт зданий и сооружений;
• накачивание автомобильных шин;
• чистка топливной/тормозной систем;
• покраска автомобилей и др. операции по обслуживанию транспорта;
• прочистка и продувание деталей;
• при добыче полезных ископаемых в качестве механизма, приводящего в движение буровые установки.

Испытание и настройка компрессора

Теперь осталось только окрасить весь компрессор и переходить к полевым испытаниям.

Собрав конструкцию, следует проверить её работоспособность. Подключаем к выходу компрессора краскопульт или пистолет для подкачки шин. После этого, при выключенном тумблере, включаем штепсельную вилку в сеть. Выставляем регулировочное реле на минимальное давление и затем подаем питание на нагнетатель. Создаваемое в ресивере давление контролируем при помощи манометра. Убедившись, что при достижении некоторого уровня реле отключает двигатель, проверяем герметичность воздуховодов и соединений. Это легко сделать при помощи мыльного раствора.

Убедившись в том, что сжатый воздух не выходит из системы, стравливаем его из камеры ресивера. Как только давление в баллоне упадет ниже выставленной отметки, реле должно сработать и запустить компрессор. Если все функционирует исправно, можно попробовать окрасить какую-нибудь ненужную деталь

Предварительные работы по подготовке поверхности к нанесению эмали тут не требуются – нам важно выработать навыки и определить, какое давление потребуется на покраску изделия. Экспериментальным путем определяем величину в атмосферах, при которой избыточного давления хватает на окрас всей детали равномерным слоем при минимальном количестве срабатывания нагнетателя
