Навесное оборудование на минитрактор своими руками

Виды навесок

Навеска на минитрактор своими руками изготавливается из профиля из стали. Лучшие метод изготовления – сварка. Должно получиться оборудование для подсоединения любого рабочего оборудования.

Чаще всего применяется трехточечная насадка. Она обеспечивает легкое движение оборудования в различных геометрических плоскостях. Практически все сельскохозяйственное оборудование разработано так, чтобы к нему можно было подсоединить трехточечные насадки.

Трехточечная навеска на минитрактор

Исключением является мини-трактор, у которого есть гусеничный ход. Для такого агрегата обычно применяют универсальную насадку, которая в случае необходимости может легко трансформироваться в двухточечную.

Самодельное навесное оборудование для минитракторов помогает увеличить производительность и расширить спектр возможностей тракторной техники при выполнении сельскохозяйственных, строительных и коммунальных работ.

Для присоединения дополнительного оборудования минитракторы оборудованы задней навеской (МТЗ 82, 595, 05, 330 и т.д.). Данное устройство состоит из:

  • наружного рычага;
  • кронштейна поворотного вала;
  • верхней тяги;
  • раскоса;
  • нижней тяги;
  • проушины;
  • стяжки и оси.

По типу дополнительное оборудование можно разделить на следующие группы:

  • для подготовки почвы к посадке;
  • для ухода за урожаем;
  • для сбора урожая.

Для подготовки почвы к посадке семян и корнеплодов используют дискатор, почвофрезы, культиваторы и бороны. Для их установки на технику необходима трехточечная навеска.

Данные приспособления помогают разрыхлить почву, избавиться от сорняков и предотвратить ветровую эрозию земли.

При изготовлении таких навесок соблюдайте следующие рекомендации:

  1. Для увеличения срока эксплуатации дополнительного оборудования и минитрактора используемые материалы подвергаются антикоррозийной обработке.
  2. Рекомендуется установить прополочную или рыхлительную лапу. Это поможет выровнять борозды, которые остаются после ножа.

Оборудование, которое упрощает посадку зерновых и овощных культур:

  1. Сеялка. Состоит из устройств, формирующих борозды, резервуара для семян и механизма, который разбрасывает эти семена и присыпает их землей.
  2. Картофелесажалка. С ее помощью формируют глубокую ровную борозду, в которую при помощи труб прямоугольного сечения подаются семенные овощи, а установленный механизм присыпает их грунтом.
  3. Скомбинировав навесной бур и резервуар для саженцев, можно упростить формирование рядов. Размеры зависят от предполагаемого объема работ.

Навески для ухода за урожаем:

  1. Грабли-ворошилки. Используются для сгребания травы из прокосов, ворошения скошенной массы, сдваивания валов. Они состоят из колес, зубьев и каркаса, на котором все это крепится.
  2. Гидравлические грабли. Сгребают скошенную массу при высокой влажности (до 80%). Состоят из металлической рамы, зубьев и ротора. Уровень производительности будет зависеть от мощности двигателя технического средства.
  3. Прополочный культиватор. Рабочий узел этого агрегата — рама опорного типа, которая с одной стороны крепится к трактору, а с другой — опирается на широкие колеса.
  4. Измельчители скашиваемой травы, например мульчер.

Для этих целей рекомендуется использовать следующее оборудование:

  1. Опрыскиватель. Состоит из двух колес, основы (на которой находится бак и помпа), бака (в него заливается вода), помпы, складных штанг, форсунок. Данное оборудование бывает двух типов: которое будет разбрызгивать жидкость в виде тумана (мелкие капли, равномерно покрывающие растение) или в виде струи (используется для питания корней).
  2. Навесной бункер для внесения удобрений. Предназначен для внутрипочвенного внесения сыпучих минеральных удобрений. Состоит из поворотных осей, каркаса конусообразной формы, механизма подачи удобрений.

Для сбора урожая используется картофелекопалка. Она бывает нескольких видов:

  1. Транспортерная. Зарывается зубьями в грунт, выталкивая корнеплоды на поверхность, после чего урожай собирается вручную. Отличается от других моделей наличием транспортерной ленты. Проходя по конвейеру, корнеплоды хорошо очищаются от остатков грунта.
  2. Барабанная. Данный тип картофелекопалки повреждает клубни во время сбора, но хорошо очищает их от грунта. Конструкция состоит из зубьев, каркаса в виде барабана и механизма сбора картофеля.
  3. Вибрационная (грохотная). Активный нож подрезает пласт почвы с клубнями, который поступает на вибрационный стол, где корнеплоды очищаются от земли.

Навеска на минитрактор своими руками

При серьезном подходе минитрактор может стать серьезным помощником как фермеру-профессионалу, так и садовнику или огороднику любителю. Современная промышленность предлагает мимнитрактора буквально на любой объем аграрного производства, с учетом любой специфики. Однако цена нового фирменного минитрактора, к сожалению, доступна далеко не каждому. Существуют различные способы экономии на приобретении средства механизации аграрного труда.

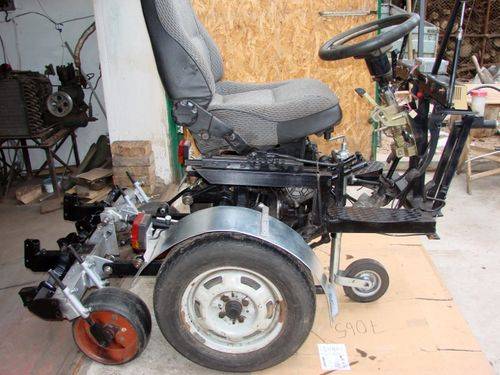

Минитрактор из мотоблока

Например, можно заказать через сеть Интернет минитрактор из Китая и стран Юго-Восточной Азии. Можно воспользоваться онлайн-биржами и приобрести технику, бывшую в употреблении. Но даже такие сокращенные траты могут показаться избыточными для тех, кто занимается садом или огородом на любительском уровне, однако нуждается в «железной» поддержке своего нелегкого труда.

Что такое навеска?

В этом случае может стать полезен трактор, собранный из мотоблока.

Экскаваторный ковш для минитрактора своими руками

Экскаваторная навеска на минитрактор предназначена для широкого спектра задач. Компактное и функциональное оборудование востребовано как в небольших аграрных хозяйствах, так и на частной стройке. В зависимости от характеристик мини-трактор с ковшом обеспечивает глубину копания до 3,3 метров, что позволяет:

  • выполнить несложные земляные работы;
  • вырыть траншеи, канавы, котлованы под фундамент, ямы под посадку плодовых деревьев;
  • транспортировать различные сыпучие материалы;
  • погрузить и перевезти урожай, землю, различные стройматериалы, лес, удобрения.

Зачастую экскаваторная установка оснащена собственным гидравлическим контуром и регулируемыми опорами. Что обеспечивает надежную работу, быстрое соединение и простоту управления навеской.

Навесной экскаватор для минитрактора можно смастерить самостоятельно. Для этого понадобится изготовить надежный несущий элемент – сваренную из металлических уголков раму. Можно использовать раму от старого трактора, если таковая имеется. Потребуется также опорная платформа, расположенная по бокам от рамы. Опорные башмаки (2 или 4) предотвратят опрокидывание при использовании экскаватора. Для таких стоек потребуются трубы диаметром 10 см.

Также потребуется изготовить ковш (для него понадобится листовой металл, который сгибается по форме ковша или распиливается на подходящие по размеру треугольники) и 4 гидроцилиндра для изготовления подъемной стрелы. Подойдут гидроэлементы с большегрузных автомобилей.

Самостоятельное изготовление экскаватора – дело трудоемкое, требующее времени, опыта и определенных технических навыков. При соблюдении чертежей и грамотной сварке такая самоделка не уступит заводским моделям ни в производительности, ни в надежности. Однако при отсутствии нужных познаний в механике и навыков сварки стоит задуматься о покупке готового изделия.

Минитрактор – это незаменимое устройство для небольшого хозяйства или загородного участка. Чтобы повысить эффективность работы с ним, следует использовать различное навесное оборудование. Лучший способ сэкономить деньги – это сделать навесное оборудование на минитрактор своими руками.

Чаще всего в хозяйстве используются следующие виды навесного оборудования:

  • ковш универсальный навесной (КУН);
  • фронтальный погрузчик;
  • экскаваторный ковш;
  • отвал или лопата.

О том, для чего нужны эти инструменты, и как их сделать своими руками, будет рассказано ниже.

Где и как применяют данный вариант навесной техники?

В случае, когда фермер купил качественные модели навесного оборудования, он с их применением может:

  • производить работы по выращиванию и сбору разных сельскохозяйственных и овощных культур;
  • заготавливать сено;
  • обрабатывать землю;
  • проводить уборку территорий от разного рода мусора;
  • перевозить грузы среднего веса.

Каждый производитель выпускает модели с определенными характеристиками. Помимо сельского хозяйства, минитракторы взяли на вооружение коммунальные службы. Теперь с их помощью чистят дороги от снега и перевозят оборудование для дорожных работ. Именно поэтому многие коммунальные предприятия широко используют данную технику там, где нерационально использовать обычные трактора. Для этого есть специальная техника:

Специальные насадки позволяют бурить землю на несколько метров – это используют для установки столбов. Также коммунальщики применяют съемные гидравлические ковши для работ с водопроводом. Все это значительно упрощает жизнь работникам коммунхоза.

Изготовление навесного оборудования

Покупать навесы для мотоблока для небольшого дачника будет очень неудобно. Все оборудование дачник или фермер может сделать самостоятельно в домашних условиях, применив немного смекалки. Большинство оборудования достаточно простое, и его делают практически из того, что есть под рукой.

Перед тем, как сделать плуг на минитрактор своими руками чертежи и размеры нужно внимательно выучить и подобрать наиболее оптимальный. Смастерить оборудование будет легче при наличии готовой заводской схемы.

Изготовление окучника

Для этого надо взять 2 диска из металла с толщиной в 2 мм и расположить их так, чтобы они открывались наружу. Когда угол будет подобран, их закрепляют болтами или просто заваривают. Дальше его просто закрепляют на сцепке.

Картофелесажалка

Устройство этого агрегата напоминает окучник. Сверху у него есть чаша, в которую засыпаются картофельные клубни. Из специального отверстия они попадают в землю.

Для изготовления домашней картофелесажалки нужно собрать колеса, ось, штифты, бункер, звездочки, механизм для регулировки. Все это крепится на раму.

Спереди колеса закрываются пластиной из металла, иначе картофель будет выпадать из бункера в то время, когда этого не нужно. Снизу бункер затягивается резиной, чтобы картофель не выпадал.

Как сделать ковш на минитрактор? Для этого нужны жесть и внутренние стойки. 2 боковые и внутренние стойки образуют ковш. К ним привинчивают штанги.

Фрезы, плуг

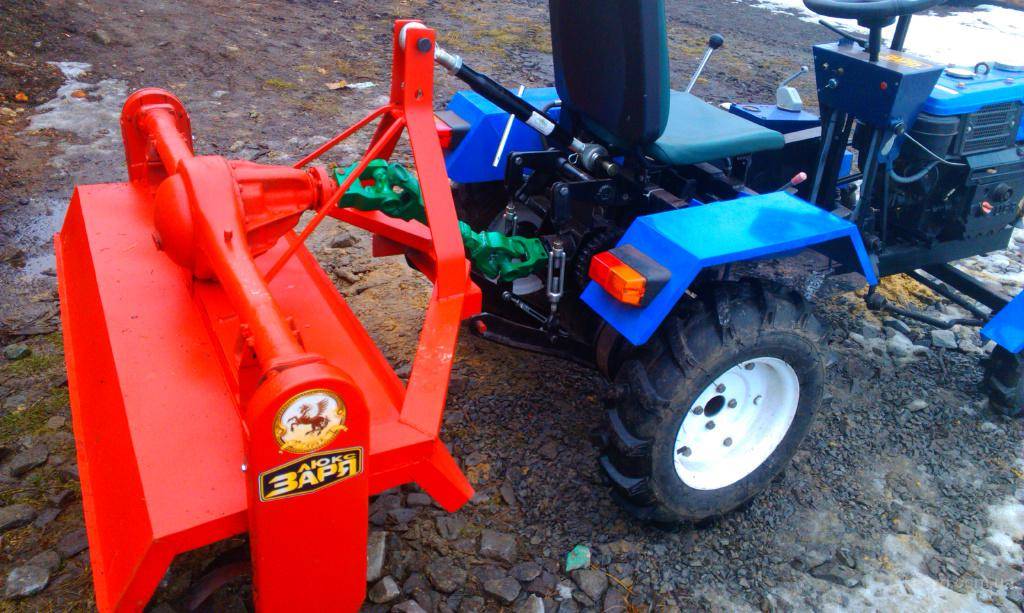

Это одно из главнейших оборудований. Фрезы применяют для обработки мягкой и постоянно обрабатываемой почвы. Самодельный плуг для минитрактора больше подходит для работы с жесткими почвами. Чтобы сделать самодельный плуг, нужно взять пластину толщиной от 3 до 5 мм и трубу с пятимиллиметровыми стенками.

Пластина затачивается ножом, наподобие косы. Далее болгаркой вытачивается отвал. Режущая часть – это рабочий элемент косы, отбиваемой на наковальне.

Фрезы применяют для обработки мягкой и постоянно обрабатываемой почвы

Все детали склеиваются между собой с обязательным соблюдением углов. Лемех накладывают на стальной лист. Приваривать эти элементы надо точечно с двух сторон.

Важно! Лемех с валом надо стыковать очень плотно. Между ними не должно быть никаких зазоров

Изготовление адаптера-прицепа

Конструкция этого аппарата включает в себя:

  • раму из металла;
  • сцепку;
  • штангу поперечную;
  • раскосы;
  • стойки, ось, колеса;
  • инструменты для управления;
  • прицеп или тележку;
  • место для оператора и подключения дополнительных механизмов.

Рама делается из трубы (длина – от 1,5 до 1,7 м). С одного конца приваривается сцепка, с другого – штанга. К штанге прикрепляются стойки для колес, раскос.

Для управления устройствами применяют рычаги. Переключая их, можно установить оптимальное положение навесного оборудования. Дополнительный рычаг устанавливается для регулировки прилагаемого усилия.

Длина дышла зависит от мощности мотоблока. Мощность двигателя влияет на размер колес. Дополнительно монтируется гидравлик.

Навеска для мини трактора ДВС и иных агрегатов легко делается самостоятельно. Она подходит практически ко всему сельскохозяйственному оборудованию, существенно облегчает и удешевляет все работы на даче или на ферме. Правильное использование оборудования продлевает срок службы мотоблока.

Как сделать своими руками?

Для самостоятельного изготовления отвал-лопаты первым делом нужно заняться подготовкой следующего набора инструментов:

  • плоскогубцы;
  • дрель, болгарка;
  • сварочный аппарат;
  • ключи, отвертки;
  • крепежи в виде гаек, болтов, винтов, заклепок.

Помимо всего прочего, стоит приготовить стальную бочку, что имеет объем в 200 литров, а также полосы, выполненные из резины и стали. Схема изготовления лопаты на агрегат выглядит следующим образом:

  • бочку необходимо разрезать на три части – это и будут детали для будущего оборудования;
  • две части необходимо сварить в соответствии с контуром, в результате мастер сможет получить изделие, которое имеет толщину в 3 мм;
  • для усиления нижней части овала стоит осуществить установку ножа;
  • изготовление ножа происходит благодаря полосе из стали, что имеет толщину в 5 мм, длина должна равняться захвату отвала;
  • в ноже стоит просверлить отверстия, что будут иметь диаметр в 5 миллиметров, при этом дистанция между отверстиями должна равнять 10 см; основным их предназначением является размещение резиновой полосы с предохранительной функцией;
  • на ширину конструкции влияет мощность, а также размеры мини-трактора; отвал в собранном виде не должен быть более чем 0,4 метра с каждой из сторон;
  • для укрепления конструкции необходимо использовать специально-предназначенные продольные упоры, идеальным вариантом станут трубки из стали, что характеризуются сечением 40 на 40; данные элементы необходимо приварить ниже границы, на которой расположен отвал;
  • резиновый кожух необходимо закрепить по низу отвала, предотвращая процесс трения устройства и поверхности.

Особенности крепления отвалов на машины заключаются в следующем:

  • сваривание элементов продольного типа в А-образные детали;
  • закрепление кронштейна в непосредственной близости к центральным перемычкам;
  • как вариант гидравлики стоит брать цилиндр 2ПТС-4.

Чтобы соединить каждую из деталей оборудования в единое целое, необходимо выполнить следующие мероприятия:

  • присоединение навески происходит в нижней части через переднюю, при этом осуществляется соединение подшипников в 2 втулках со сквозным типом; не нужно забывать поставить гидроцилиндр;
  • верхний элемент отвала можно соединить с помощью гидравлического узла;
  • элементы управления необходимо вывести через кабину и зафиксировать при помощи пульта, рычага.

А также возможен метод, который поможет изготовить отвал, который не имеет механизма для подъема. Такая конструкция гораздо проще предыдущей при условии, что рама оборудования зафиксируется в неизменном положении, при этом навеска на конструкции сможет осуществлять вращения в правую и левую стороны. Чтобы зафиксировать навеску, стоит осуществить такие действия, как:

  • приварить к лопате диск из железа, который имеет диаметр в 0,15 метра;
  • на диске просверлить 3 отверстия, которые способствуют удобству и комфорту;
  • в углубления нужно вставить штырь Г-образной формы, он поможет удерживать оборудование;
  • к ковшу стоит присоединить ручку удлиненного типа;
  • каждый из болтов навески необходимо подтянуть и зафиксировать;
  • покрасить готовое оборудование.

При помощи готового самодельного отвала можно не только осуществлять уборку снега. Летом данный агрегат может использоваться как альтернатива бульдозеру, который способен разравнивать грунт. Отвал является надежным и прочным навесным оборудованием, использование которого упрощает работы на территории.

О том, как нацепить отвал на мини-трактор, смотрите в следующем видео.

Людям, проживающим в сельской местности и владеющим довольно большими земельными и приусадебными участками, приходится приобретать мини-трактор, который значительно облегчает выполнение самых разнообразных работ по хозяйству. Также к мини-тракторам покупается самое различное и необходимое навесное оборудование.

Одним из таких устройств является лопата или отвал для мини-трактора. С помощью такого оборудования можно перемещать сыпучие грузы, убирать снег и многое другое. Снегоотвал монтируемый на силовой агрегат состоит трех основных частей – лопаты, устройства установки угла поворота навесного оборудования, и узла фиксации грейдера на раме мини-трактора.

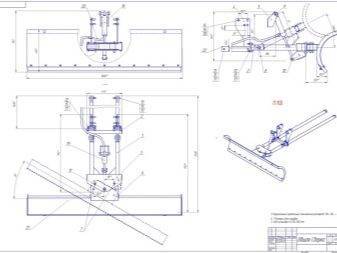

Передний отвал для мини-трактора

Этапы сборки

Вся сборка конструкций осуществляется поэтапно, как видно на фото самодельного погрузчика.

Начальным этапом требуется подготовить прочную основу. Ее внешний вид напоминает прямоугольник с углами или трубами, имеющими квадратный профиль. Низкий край рамы должен быть закреплен на навесе, поэтому будет виден небольшой выступ.

В центре рамы фиксируется дополнительный прямоугольник из труб. На нем будет находиться крупный гидроцилиндр. Вверху следует сделать распорку, а также прикрутить четыре шарнира для фиксации стрелы.

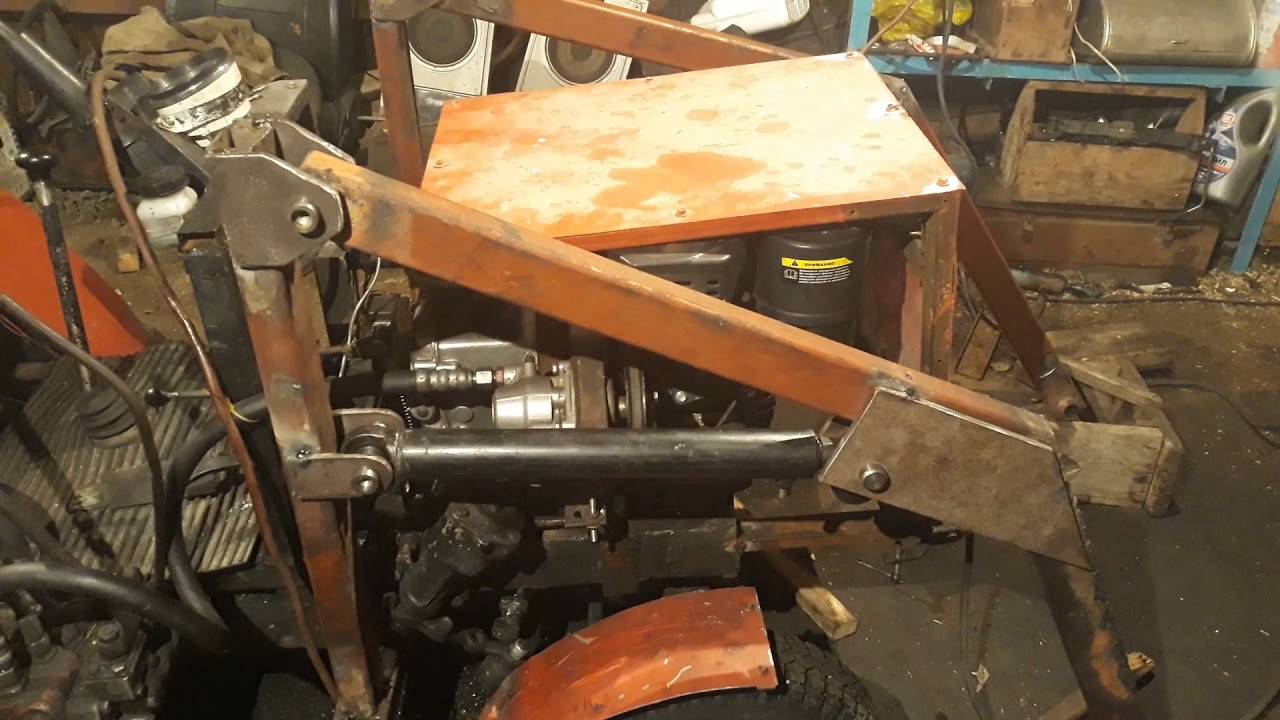

После можно заняться изготовлением стрелы. В этом случае потребуется два металлических профиля. Их фиксируют вместе под наклоном 30 градусов. Верх стрелы необходимо приварить к основаниям и креплению гидроцилиндра.

Центр стрелы имеет шарнир, напоминающий цилиндр. В этом месте прикрепляются два соединительных движимых отрезка. Они объединяют друг с другом небольшие цилиндры и поперечину для фиксации ковша.

В последнюю очередь подготавливается ковш. Для этого потребуется один крупный и четыре мелких листа. Из них требуется вырезать одинаковые формы прямоугольников. В дальнейшем их нужно вместе сваривать. Передний из них располагается под наклоном.

Запомните, самодельный погрузчик своими руками со стрелой длиной более 2 м способен перевесить технику. Следовательно, передняя часть должна быть оборудована каким-либо грузом.

Особенности комплектации и конструкции

Отвалы могут комплектоваться ножами-насадками, чтобы выравнивать почву. Резиновые элементы служат для снегоуборки. При этом не всегда устройство может быть установлено на любой мотоблок, поэтому такая возможность должна быть определена заранее.

Пружинные механизмы, как правило, изготовители не устанавливают, поскольку встреча устройства с неровностями не чревата последствиями, учитывая невысокую скорость. Не требуются и подъемно-поворотные механизмы. В итоге стоимость устройства является весьма доступной.

Для снега можно также использовать не обычные колеса, а грунтозацепы. Это даст возможность перемещаться по заснеженной территории более свободно.

Ковш универсальный навесной

Самодельный КУН на минитрактор – это один из видов фронтальных погрузчиков. Он незаменим в том случае, когда требуется перевезти или куда-то загрузить большие объемы сыпучих (и не только) материалов, например, песок, щебенку или зерно.

Сам по себе минитрактор отличается размерами от полноценного трактора. Использование ковша позволяет сделать из простого тягача универсальную технику для самых разных типов работ.

Фронтальные погрузчики имеют целый ряд достоинств:

  • легкое техническое обслуживание;
  • надежность;
  • легкость монтажа и демонтажа оборудования;
  • серьезная грузоподъемность для небольшого по размерам трактора;
  • простота управления за счет усиленной гидравлики.

Изготовление ковша

Купить ковш для минитрактора можно в любом магазине техники, однако это не самое дешевое удовольствие, поэтому проще сделать его своими руками. Особых знаний или материалов здесь не понадобится. Для работы необходимо запастись чертежами, болгаркой, сварочным аппаратом и самим материалом.

Совет! Лучше всего для этих целей подойдет металлический лист с толщиной от 6 мм и трубы различного диаметра.

  1. Для начала следует сделать крепеж. Он приваривается к коробке и двигателю, снизу для усиления приваривается металлический уголок.
  2. Сам КУН делается из кусков листового металла. Гнуть лист под форму ковша не имеет смысла. Гораздо проще отрезать прямоугольники нужного размера и сварить их между собой так, чтобы получился ковш. От качества швов зависит долговечность изделия. В качестве стоек лучше воспользоваться трубами диаметром 100 мм, а для тяг — 50 мм.
  3. Следующий этап – установка гидроусилителя. Для большей подвижности рекомендуется использовать трубу диаметром 30 мм (он не должен быть больше 50 мм, иначе трубы будут плохо двигаться внутри друг друга).
  4. Теперь опору приваривают к передней части трактора и объединяют со стойками, для усиления используют «косынки».
  5. Для контроля поворота ковша используется цилиндр. Его обычно устанавливают справа от ковша.

Техника безопасности при работе с ковшом

Сделать ковш для минитрактора не очень тяжело, главное, обладать знаниями и опытом в работе со сваркой, уметь работать с чертежами. Чтобы навесное оборудование работало правильно, нужно ответственно подойти к работе и сделать все строго по плану, в противном случае результат может не соответствовать ожиданиям, а сам минитрактор с КУНом будет представлять опасность для оператора.

Совет! При возникновении сомнений в успехе мероприятия следует воздержаться от самостоятельного изготовления КУНа и приобрести его в магазине.

Для обеспечения безопасности во время работы стоит соблюдать правила эксплуатации:

  • использовать КУН можно только по прямому назначению;
  • при работе следует внимательно следить за ковшом;
  • во время движения с нагруженным ковшом держать его нужно в опущенном состоянии, то есть около земли.

Мотоблок. Начало

Мотоблок – плод позднесоветского периода, а точнее, эпохи легендарных шести соток. В середине восьмидесятых годов советское правительство было вынуждено признать, что система колхозов и совхозов, несмотря на полную оснащенность парком современной техники вплоть до гигантских комбайнов и самолетов сельхоз авиации, и помощь населения страны (кто не помнит выезды «на картошку»?) выполнять свою основную функцию не в состоянии. Страна была вынуждена закупать продовольствие из-за рубежа.

Решено было действовать по принципу «спасение утопающих – дело рук самих утопающих», и снабжение трудящихся сельскохозяйственной продукцией частично возлагалось на самих трудящихся. Желающим выдавался участок земли площадью шесть сотых гектара (те самые шесть соток).

Обрабатывать даже настолько скромный надел с помощью лопаты, тяпки, и матери неведомого японца в конце второго тысячелетья в стране победившего социализма, провозгласившего Научно-Техническую Революцию, было совершенно не с руки. И вот тут-то выяснилось, что техники, способной решать подобные задачи, в стране практически нет. Личные наделы колхозников, как правило, были частью одного поля и обрабатывались одним-двумя проходами «взрослой» техники. Для лоскутных «шестисотовых» участков такой способ решительно не подходил.

Был разработан принципиально новый вид сельскохозяйственной техники, получивший название «моторизованный блок» или мотоблок. «Неведома зверушка» представляла собой двигатель тяжелого мотоцикла, поставленный на два соосных колеса повышенной проходимости. Работа с таким агрегатом напоминала крестьянский труд начала века – пахарь шел за лошадкой, направляя соху и оказывая на нее давление собственным весом.

Только место лошадки заняло двухколесное чудо техники, управляемое и направляемое с помощью специальных рукоятей. Вместо сохи использовался набор навесного оборудования, благодаря которому мотоблок мог пахать, боронить, сеять, косить траву. Был даже двухколесный кузов с сиденьем, превращавший мотоблок в транспортное средство непонятного назначения: для передвижения и перемещения грузов по поселку и окрестностям был явно удобнее мотоцикл с коляской (еще один, почти забытый реликт прошлого) или автомобиль. А уж на шоссе непонятному гибриду, передвигавшемуся со скоростью хромой кобылы, было явно не место.

Самодельная лопата на минитрактор и пример для изготовления

Многие наши соотечественники, проживающие в сельской местности и имеющие большие участки земли в 25-50 соток, стараются приобрести хороший и удобный минитрактор, который в разы облегчает самую разную работу в селе. Однако помимо непосредственно данного транспортного средства важную роль играют различные устройства, с помощью которых трактор может выполнять полезную работу.

Так, к примеру, для возможности перемещать сыпучие грузы или очистки двора от снега зимой никак не обойтись без специальной лопаты для трактора, которую можно сделать самостоятельно.

Все не так сложно, как кажется

Итак, с самого начала следует отметить, что ничего сложного в конструкции такого устройства нет, однако чтобы самодельная лопата на минитрактор надежно справлялась с возложенными на нее обязанностями, важно подойти к делу ответственно. Первым этапом является составление проекта, в котором следует отразить все составные компоненты ковша, а также механизм присоединения устройства к самому трактору. Далее следует последовательно подобрать все необходимые материалы и составные части, используя для этого всевозможные подручные средства

Далее следует последовательно подобрать все необходимые материалы и составные части, используя для этого всевозможные подручные средства.

Изготовление продольного ковша

Непосредственно саму лопату, а говоря правильным техническим языком – отвал, следует выполнить из куска трубы, диаметром не менее 70 см и толщиной стенки не менее 8 мм. Для этого ее следует разрезать продольно, однако, не посередине, а отступив от центрального сечения на ¾, в результате чего изгиб лопаты получиться как раз таким, как нужно. Ширина отвала выбирается в зависимости от габаритов минитрактора, однако по общему правилу он не должен выступать за внешние габариты транспортного средства более чем на 40 см с каждой стороны.

Учитывая высокую нагрузку, которую будет испытывать сам отвал, его следует обязательно укрепить дополнительными продольными упорами, в роли которых может подойти обычная труба квадратного сечения 40х40 мм, которая приваривается чуть ниже середины центральной части отвала. Помимо продольных, рекомендуется выполнить несколько поперечных упоров – от 4 до 8 штук, что сделает лопату чрезвычайно крепкой и устойчивой даже к сильным нагрузкам. А вот в нижней части лопаты по всей продольной части, которая будет соприкасаться с землей, рекомендуется надеть резиновый кожух, который защитит отвал от повреждений при соприкосновении с асфальтобетонной поверхностью.

Система крепления и гидравлический цилиндр для подъема

Однако сама лопата для минитрактора своими руками должна иметь хорошее и крепкое присоединение, с помощью которого возможно поднимать отвал на нужную высоту. Для начала здесь следует сварить саму конструкцию, которая напоминает букву «А» с дополнительными продольными стальными элементами, к которой в районе средней перемычки следует приварить кронштейн. В качестве технического механизма, который будет поднимать ковш, рекомендуется использовать готовый гидравлический цилиндр, который лучше всего приобрести от тракторного прицепа 2ПТС-4.

Сборка всей конструкции

После этого остается только собрать всю конструкцию воедино и присоединить самодельную лопату к минитрактору в двух местах – в нижней части на двух сквозных втулках через подшипное соединение, а в верхней — через гидравлический цилиндр. Управление подъемным механизмом выводится в кабину водителя и фиксируется в виде рычага или пульта, в зависимости от типа подъемного механизма. Здесь также рекомендуется установить ограничения на высоту подъема, чтобы исключить аварийно опасную высоту подъема отвала, что может привести к опрокидыванию минитрактора.

Подводя итоги можно сказать, что в целом изготовить такой ковш сможет каждый человек, который умеет обращаться со сварочным оборудованием и слесарным инструментом. Так что, отвечая на вопрос, как сделать лопату на минитрактор, можно уверенно сказать, что ничего космического в этом нет и каждый опытный деревенский хозяин, наверняка сможет сконструировать такое устройство для своего транспортного средства.

Фронтальные погрузчики

Схожие с куном задачи может выполнять минитрактор с фронтальным погрузчиком. Разница между механизмами довольно мала и она заключается в способах крепления и грузоподъемности. Передний ковш со специальным механизмом выравнивания устанавливается на сельхозмашину для:

Читать также Гнездо для аиста ягодкин

  • погрузки и выгрузки урожая, сена, земли, дров;
  • погрузки сыпучих стройматериалов;
  • транспортировки различных грузов;
  • перевозки, перемещения леса (крупных бревен, досок, деревянных брусьев);
  • выравнивания земельных валов, закапывания траншей;
  • уборки снега, расчистки проезжей части.

Легко монтируется. Погрузчик прост в управлении. Выдерживает большие нагрузки и облегчает работу фермеров и владельцев небольших дачных участков. В зависимости от мощности навеска позволяет поднимать, перемещать и перевозить грузы весом в несколько центнеров. Это положительно сказывается на оперативности выполнения поставленных перед аграриями и строителями задач. Однако покупку заводской модели может позволить далеко не каждое хозяйство.

Приспособление стоит довольно дорого. Полноценно выполнять работу на ферме или частной стройке без излишних затрат позволит самодельный погрузчик на самодельный минитрактор.

Как сделать погрузчик самостоятельно и что понадобится для такой самодельной конструкции? В первую очередь, необходимо запастись терпением, чертежами и материалами для сборки. Подобная самоделка будет состоять из нескольких основных элементов:

  • стальной рамной конструкции;
  • гидравлической системы;
  • используемого на малогабаритных тракторах шасси;
  • применяемых в зависимости от типа работ насадок (Это могут быть ковши различной вместимости, вилочное оборудование, челюстной отвал и даже бревнозахват).

Как сделать погрузчик на минитрактор своими руками?

Самодельный погрузчик на минитрактор обязательно состоит из трех основных элементов.

В их число входит:

  • ковш;
  • подъемный гидравлический механизм;
  • устройство управления и крепления ковша.

Очень важно перед сборкой погрузчика правильно рассчитать его вес. Он должен быть ниже массы минитрактора

В противном случае загруженная конструкция перевесит хозяйственную машину, и она может опрокинуться.

Алгоритм работ при сборке погрузчика выглядит следующим образом:

  1. Сначала необходимо сделать ковш. Это один из самых простых этапов. Для этого нужно взять куски стальных пластин, толщиной не менее 6 мм. По бокам нужно приварить треугольные стенки, которые предотвращают высыпание материала. К нижней пластине потребуется приварить стержни, которые улучшат захват перевозимого сырья;
  2. После этого нужно изготовить гидравлическую подъемную систему. Для ее сборки необходимо сделать 4 рычага, 4 гидравлических подъемника и стрелу. Сделать подъемники достаточно сложно без наличия необходимого оборудования. В связи с этим лучше купить уже готовые механизмы. Рычаги можно сделать из квадратной трубы подходящего сечения. Собирать стрелу лучше всего из П-образных швеллеров. Одной стороной конструкция крепиться к минитрактору, а другой – к ковшу;
  3. Для сборки всего погрузчика потребуются различные крепежные узлы. В процессе изготовления следует правильно определить центр тяжести оборудования. Это предотвратит опрокидывание самодельной техники. Детально о сборке погрузчика расскажет видео.

В процессе изготовлении самодельного погрузчика одно из самых важных условий – это расчет и соблюдение всех пропорций. Придерживаясь их, фермер сможет сделать оборудование, которое будет максимально эффективным и полностью безопасным при эксплуатации.

Самодельные отвалы

Сейчас многие предпочитают жить в собственных домах, и соответственно прилегающая территория занимает большую площадь. Для работы на приусадебном участке приобретаются мотокультиваторы, мотоблоки и мини-трактора.

Зимой уборка снега превращается в соревнование кто кого победит. И хозяева, обладающие моторизированной техникой, предпочитают убирать снег с ее помощью. Навесное оборудование на мотоблок стоит не дешево, поэтому умельцы предпочитают изготавливать его самостоятельно.

Широко распространен мотоблок отечественного производства «Нева». У него есть штатные места для навешивания приспособлений и резиновые колеса, которые приспособлены для езды по рыхлому снегу. Большинство самодельных отвалов изготавливались под Неву.

В интернете можно найти множество описаний и чертежи лопаты для мотоблока своими руками. Но перед изготовлением следует ознакомиться с характеристиками отвалов. Состав изделия:

  • исполнительный (рабочий) орган;
  • механизм поворота;
  • кронштейн крепления.

Углы поворота:

  • вправо на 30°;
  • влево на 30°;
  • прямо.

Отвал из баллона

Одним из подручных материалов для изготовления отвала считается газовый баллон. Его высота чуть больше метра, а рекомендованная ширина лопаты 1000 мм. Работы по изготовлению протекают в следующей последовательности:

  • С баллона стравить избыточное давление, если таковое было.
  • Обрезать с обоих сторон крышки так, чтобы ширина получилась равной метру.
  • Разрезать получившуюся трубу вдоль на две половины
  • При помощи сварочного аппарата соединить эти две половины так, чтобы высота отвала получилась около 700 мм.
  • Кронштейн для крепления изготавливается следующим образом. Из толстого металла вырезать косынку. В ней просверлить несколько отверстий, чтобы поворачивать лопату в разные стороны. К косынке приварить кусок трубы.
  • Полученное устройство приварить к лопате на высоте расположения кронштейна на мотоблоке.
  • Установка производится посредством толстого пальца.

Ширина резинового полотна 100−150 мм. В отвале электродрелью просверлить отверстия для закрепления резины. Чтобы надежно закрепить полотно необходима металлическая полоса 900х100х3 мм. В полосе и в полотне просверлить отверстия предварительно разметив по отвалу. Закрепить при помощи болтов.

Отвал из листовой стали

Некоторые мастера предпочитают пользоваться новым материалом, а не б/у элементами. Так можно изготовить самодельную отвальную лопату из стального листа толщиной 3 мм. Для усиления конструкции взять полосовую сталь толщиной не менее 5 мм.

Раскрой материала производится по чертежам. Полотно самой лопаты имеет четыре части: лобовая, нижняя и две боковые. Сваренная конструкция нуждается в усилении. Для этого в вертикальном направлении привариваются элементы, вырезанные из пятерки.

Далее, изготавливается поворотный механизм. Он представляет из себя ухо с отверстием для оси. Ухо приваривается к уголку, который крепится к отвалу. Ось закрепляется на одном конце трубы, а вторым концом фиксируется на мотоблоке. Требуемый угол поворота фиксируется пальцем (шкантом).

Как видно, для проведения работ понадобятся:

  • рабочий материал;
  • болгарка с дисками;
  • электродрель со сверлами;
  • болты с гайками;
  • сварочный аппарат с электродами;
  • гаечные ключи;
  • круглая или профильная труба.

Если вы имеете определенные навыки, работа не вызывает затруднений. А полученной конструкцией можно пользоваться не только зимой, но и летом. Выровнять площадку после строительных работ, разровнять место для детской песочницы и многое другое. Какую конструкцию выбрать — решать вам.

Это интересно: Описание и характеристики тракторов кировец серии к-9000 — изучаем во всех подробностях

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
