Самодельный сверлильный станок и другие приспособления из дрели

Правила ухода и эксплуатации

Приложив усилия к созданию самодельного оборудования, вы наверняка захотите, чтобы оно как можно дольше прослужило в исправном состоянии и радовало результатом работы. Для этого необходимо соблюдать ряд правил по уходу и эксплуатации:

  • своевременное удаление отходов, попадающих на поверхность станка во время работы;
  • периодическое подвинчивание всех соединений, так как они ослабевают во время вибрации;
  • хранение токарного станка после работы в сухом месте, так как если аппарат имеет деревянные детали, то от влаги они со временем могут вздуться, а если металлические, то заржаветь;
  • замена всех деталей при выходе их из строя перед началом новых токарных работ.

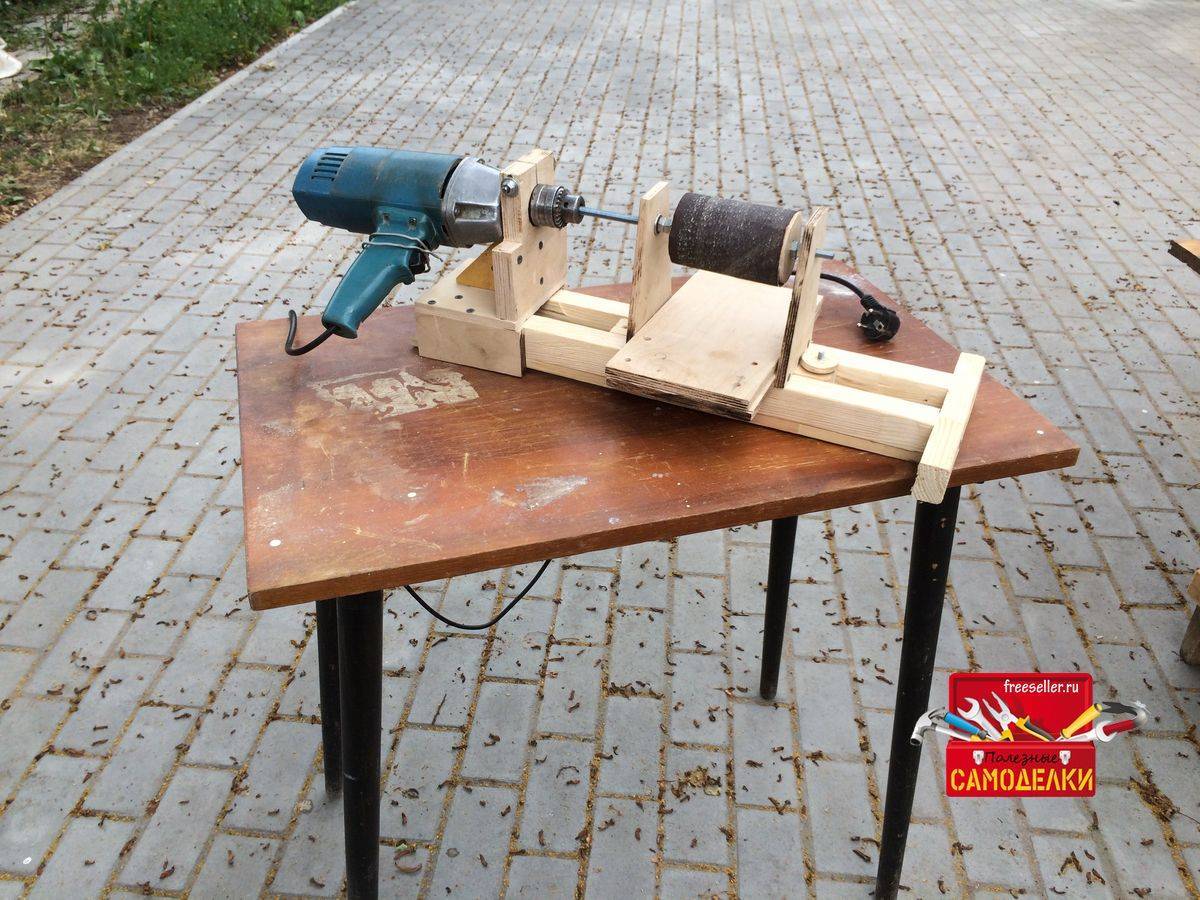

Таким образом, в данной статье наглядно показано, что с задачей, самостоятельно собрать токарный станок по дереву из дрели, справится любой умелец, даже с небольшими навыками по сборке. При этом, затратив минимальное количество финансовых, временных ресурсов и пространства в вашем гараже или мастерской для хранения данного агрегата.

Также данное оборудование неприхотливо в уходе и содержании, что по праву может считаться очередным плюсом самодельного токарного станка помимо всех вышеописанных.

Тарелочная

Такая насадка для шлифовки бывает в двух исполнениях – пластик и резина. Более популярным считается второй вариант основания. С его помощью производится более щадящая обработка деталей. А следовательно, повреждения из-за чрезмерного нажима будут сведены к минимуму.

Полировочное основание таких насадок покрывает шлифовальная бумага, которая крепится за счет своего липкого слоя.

Основная сложность работы – невозможность держать инструмент строго перпендикулярно поверхности, что приводит к дефектам на обрабатываемой плоскости.

Для таких случаев производителями предусмотрена шлифовальная насадка на дрель с регулируемым углом крепежного штыря. Правда, стоимость такого устройства достаточно высокая

При выборе насадки следует обратить внимание на наличие мягкой прослойки между наждачным слоем и основанием. Это помогает избегать больших дефектов при шлифовке

От величины зернистости и жесткости наждачной бумаги будет зависеть сфера применения этого приспособления.

Это может быть и черновая, и финишная обработка деревянной, металлической поверхности. Еще одно интересное использование – ошкуривание стен после оштукатуривания или шпатлевания. Процесс достаточно пыльный, при работе обязательно потребуется применение СИЗ органов дыхания и зрения.

Строение устройства

При предварительном конструировании сверлильного станка для эксплуатации дома можно дать волю фантазии и реализовать некоторые творческие задумки. Но полагаться на один только полет мысли и дизайнерские решения не приходится. Без точных расчетов и использования проверенных временем чертежей приступать к работе не стоит.

Сверлильные станки используются человечеством на протяжении долгих столетий, а история создания этого оборудования уходит в период Каменного века. Современные механизмы пришли на смену лучковым токарным и станкам с ножным приводом, которые повсеместно использовались в быту наших предков.

Сейчас мастера используют чертежи и наработки промышленных станков вертикально-сверлильной формы, по образцам которых и сверяют самодельные устройства. Их конструкция выглядит следующим образом:

чертеж станков вертикально-сверлильной формы

Такой станок для дрели состоит из таких основных модулей:

  • станина;
  • стол, куда помещается будущая деталь;
  • стойка;
  • и консоль.

В будущем основание прочно фиксируется к самому верстаку или любой надежной поверхности, способной выдержать такое механическое воздействие. В большинстве случаев столом выступают прочные тиски. Если их нельзя реализовать можно заменить их на более старый способ – деревянный чурбак. Расширить функционал стола для того, чтобы на нем можно было производить фрезеровочные процессы, можно, если сделать его движимым для поворотов и сдвигов.

Консоль в обязательном порядке оснащают специальным подъемно-поворотным механизмом. Это необходимо, прежде всего, для того, чтобы подгонять ее по размерам и конфигурации обрабатываемой детали с последующей фиксацией. В любительских моделях ввиду сложности промышленных технологий подъемно-поворотным механизмом выступают рука оператора, а в качестве фиксации применяют ползун, а точнее, его винтовой зажим.

Механизм подачи нужен для шпинделя на рабочем ходу. Согласно основным техническим требованиям, в каждом сверлильном станке обязательно должен быть отбойник или группа мелких отбойных устройств, которые его заменяют. Это работает по принципу защиты: когда оператор отпускает рукоять подачи, то шпиндель вместе с кареткой автоматически прекращают работу и подымаются максимально вверх. Сделать качественный отбойник в домашних условиях совсем не сложно. Для этого можно использовать пружину, зафиксированную в особом положении.

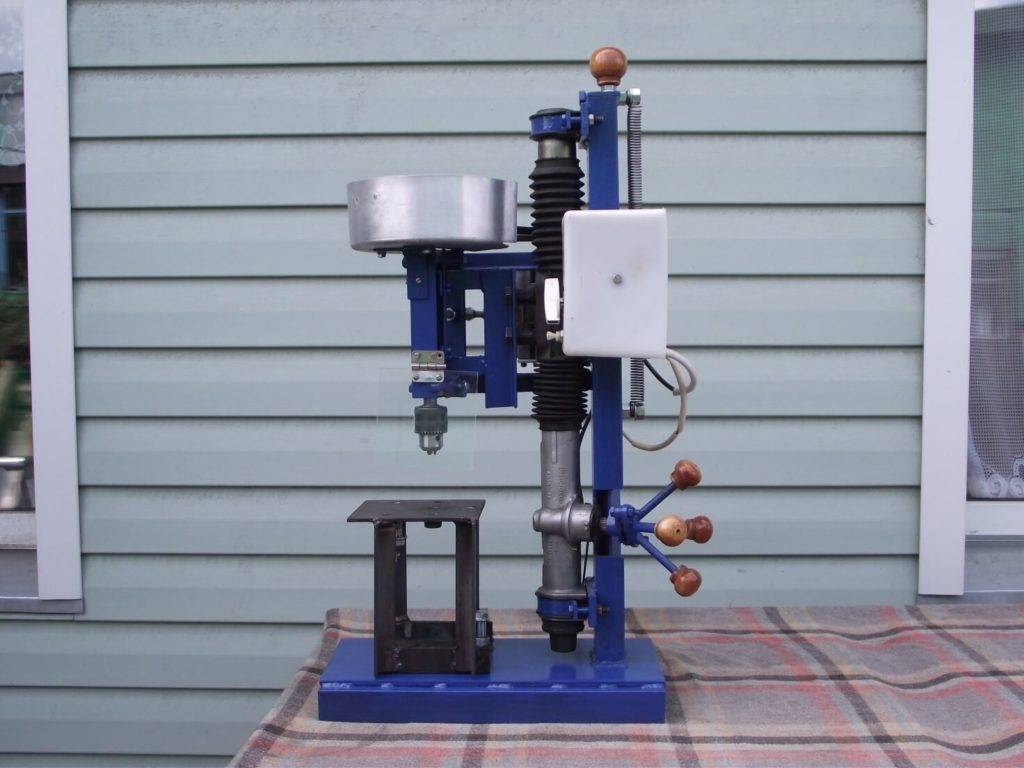

сверлильный станок из рулевой рейки

Не стоит пренебрегать необходимостью отбойника – это обязательная мера. В промышленных целях использование оборудования без отбойного механизма строго запрещено.

Рекомендации самостоятельного изготовления корпуса

В создании домашнего станочного оборудования главный акцент придается созданию прочной основы – корпуса или стойки. Для этих целей часто используют обыкновенную доску или лист толстой фанеры. В стойке необходимо просверлить прорезь круглой формы для установки корпуса электродрели.

Размер отверстия должен точно совпадать с размером электроинструмента.

На корпусе станка необходимо предусмотреть установку стягивающего болта. После устройства прорези пропиливается небольшой углубление в виде паза 2 мм.

К неподвижной станине стойка корпуса закрепляется металлическим уголком. Дрель ставят в готовую прорезь и фиксируют стяжным винтом.

Металлический арматурный стержень с конусообразной частью с одной стороны служит заготовкой для центральной части бабки. На конце стержня перед началом сужающейся части нарезается резьба для гайки М 8.

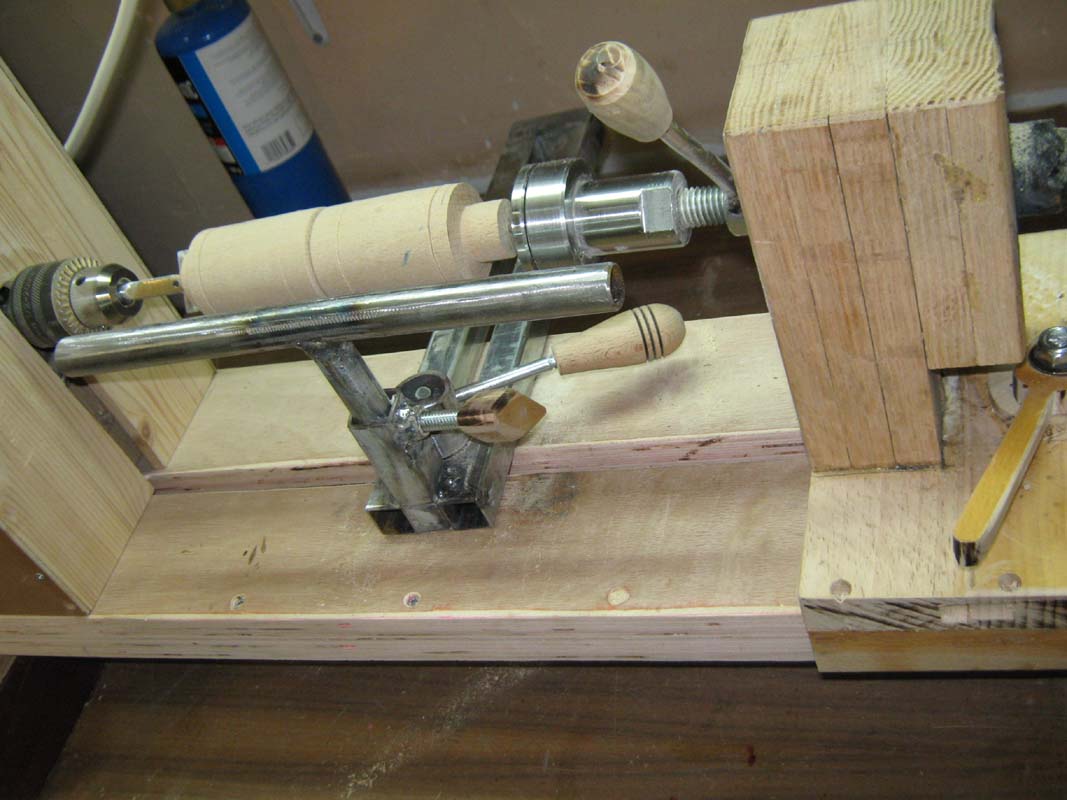

Конструирование задней бабки

Деревянная заготовка детали задней бабки по форме должна совпадать с контуром передней. А для закрепления середины используют стальная заготовка с втулкой, у которой нарезана внутренняя резьба М 14 х 1,5. Еще необходимо не забыть об установке стопорного болта М 8. По краям втулки необходимо нарезать резьбу М 24 х 3 для завинчивания гайки, удерживающей втулку.

Комплектующие элементы резцового упора собирают из стального металлопроката. Скоба готовится из металлической листовой полосы размером 6 х 10 мм. Размер цилиндрической оправки в диаметре составляет 15 мм, края скобы привариваются к трубе при помощи электродуговой сварки. К стойке, на подобие уголка, крепится упор. Собранный механизм соединяется с верстаком болтовым соединением. Для установки болта предусматривается специальная гайка с широким бортиком, которая крепится к нижней крышке верстака шурупами.

Установка детали заготовки

Прежде чем приступить к обработке деталей, деревянную заготовку следует хорошо высушить и обточить на 3 мм с одной стороны для лучшей обработки. На обоих концах заготовки делается два углубления для установки гайки. Заготовку размещают между средними частями бабок и прочно фиксируют стопором.

После установки заготовки производится перемещение резцового упора на расстояние не более 20 мм от установленной детали.

Рабочую плоскость резца располагают на отметке высоты центральной части заготовки.

Что такое сверлильный станок и для чего он нужен

Просверлить тонкий материал не будет проблемой, достаточно взят дрель в руки, пару секунд и работа сделана. Но что делать, если вам очень нужно сделать точное и выверенное отверстие в толстом брусе? Ручные инструменты не подойдут, потому что есть большой риск испортить заготовку. Результатом такой работы будет смещение центра отверстия, появления рваного края и изменение геометрии. Избежать таких недочетов и сделать отверстие с определенными параметрами вам поможет именно сверлильный станок. За счет надежности фиксации детали, которую вы будете обрабатывать, а также центрованию инструмента получится обеспечить точность сверления, которой не добиться при работе дрелью.

Для того, чтобы сделать своими руками присадочный станок для мебели, потребуется доработать исходный инструмент. На изготовление не уйдет много времени и сил.

Не нужно забывать и про универсальность такого инструмента – при замене сверл вы сможете работать с абсолютно любыми материалами, и с мягкой древесиной, и с металлом, а также будет несложно просверлить листовую сталь. Вместо сверл можно использовать фрезу, и тогда устройство сможет заменить даже фрезерный станок с небольшой мощностью. Кроме того, сверлильный станок поможет облегчить труд мастеру. Поверьте, работать со стационарными устройствами намного проще, и не требуется удерживать на весу тяжелые инструменты.

Из чего он должен состоять

Элементарный агрегат можно сделать из обыкновенной дрели. Можно добавить к нему дополнительные устройства – например, фрезерный узел. Но каждый станок должен состоять из нескольких обязательных элементов: сверла, зенкера, развертки и метчика.

В промышленности встречаются множество типов сверлильных агрегатов – полуавтоматы, шпиндельные, вертикальные и другие. В быту чаще всего используется так называемый присадочный мини-агрегат со скромным набором выполняемых задач. Перед тем, как сделать самодельный сверлильный станок в домашних условиях, необходимо разобраться в функциях, основных элементах и общих принципах действия такого рода механизмов.

Вертикальный вариант станка.

Вертикально-сверлильный станок.

Настольный сверлильный мини-станок.

Сверлильный станок из дрели.

Из чего состоит сверлильный станок?

Общее устройство сверлильного станка.

По функциям самыми востребованными устройствами являются шпиндельные машины, главная функция которых – передача вращательного движения к обрабатываемым деталям. На втором месте по популярности – приспособления для горизонтального и радиального сверления. Также распространен аппарат для растачивания деталей. При таком функциональном разнообразии сверлильное оборудование в целом относят к аппаратам универсального пользования.

Но при этой свободе есть ряд обязательных составляющих, без которых не бывает сверлильных станков в принципе:

  • станина;
  • рулевая рейка;
  • двигатель.

Область применения самодельных сверлильных станков

Мысли о создании сверлильного станка своими руками возникает у людей, любящих мастерить, но в то же время не занимающихся изготовлением каких-либо предметов на профессиональной основе как с использованием металла, так и прочих материалов (дерево, пластик и т.д.).

Это обусловлено тем, что самодельное оборудование не сможет в полной мере заменить промышленно выпускаемые аналоги в полной мере, как по функциональности, так и по производительности, а лишь облегчит выполнение несложных ремонтных и прочих работ.

Кроме этого, радиолюбители и люди, занимающиеся самостоятельным изготовлением печатных плат, также могут поставить перед собой подобную задачу, т.к. наличие сверлильного станка значительно упрощает их работу, а приобретение оборудования заводского производства нерентабельно.

Самодельная конструкция с использованием двигателя от стиральной машины

Критерии выбора параметров заточного станка

Выбирая составные части для конструирования точильного станка, необходимо учитывать следующие технические показатели устройства:

  • мощность: она должна позволять обрабатывать массивные детали и инструменты (например – топор) без существенного снижения скорости вращения вала электродвигателя;
  • диаметр посадочного отверстия: он учитывается для изготовления оснастки;
  • диаметр заточного и шлифовального круга – подбирается в зависимости от размеров обрабатываемых деталей;
  • скорость вращения: она не должна превышать 3000 об/мин (лучше ограничиться 1500 об/мин);
  • возможность регулировать скорость вращения – удобная функция, необходимая для обработки разных деталей;
  • масса – имеет значение при необходимости перемещения точила.

Как сделать сверлильный станок с использованием дрели

Использование электрической дрели – это, наверное, наиболее простой вариант изготовления самодельного сверлильного станка, т.к. в этом случае решается вопрос фиксации сверла (используется патрон дрели), а также обеспечивается электрический привод. Основной задачей в этом случае, которую нужно решить, является изготовление каркаса и механизма перемещения сверла в вертикальной плоскости. Все работы можно разбить на несколько этапов, определяющих характер их выполнения: подготовительный, выполнение работ и завершающий.

Металлическая стойка для закрепления дрели проста в изготовлении и удобна при использовании

Подготовительный этап

В этот период выполнения работ необходимо:

  1. Определиться с материалами и комплектующими, имеющимися в наличии и которые можно использовать для изготовления станка: дерево или металл, запчасти от авто-, мототехники или устройств бытового назначения, электрические провода и коммутационные аппараты, а также средства защиты.
  2. В зависимости от выбранных материалов готовится и необходимый инструмент. Это может быть болгарка и сварочный аппарат (инвертор), циркулярная или дисковая пила, а также столярный инструмент и крепёжные элементы.
  3. Разрабатывается чертёж (эскиз) создаваемой конструкции, при этом основными размерами являются: посадочное место установки используемой дрели и размер перемещения сверла.

Конструкция из дерева не является достаточно прочной, но для изготовления печатных плат может использоваться в полной мере

Выполнение работ

Определившись с материалами и инструментом, а также подготовив их и разработав чертёж, можно приступать к изготовлению. Далее приведена пошаговая инструкция изготовления подобной оснастки с использованием металлического листа и профиля.

ИллюстрацияОписание действия
Из металлического листа толщиной 10−12 мм изготавливается основание (плита) станка, на котором просверливаются отверстия, предназначенные для его последующего крепления.

К плите приваривается металлический профиль (стойка) сечением 40×40 мм.

При монтаже профиля проверяется его нахождение строго в вертикальной плоскости, чтобы обеспечить правильный ход сверла в дальнейшем.
Из металлического профиля сечением большим, чем приваренная стойка, вырезается заготовка, после чего проверяется возможность её перемещения вдоль этой стойки.
На заготовке делается пропил, вдоль всей её поверхности.
После этого из профиля аналогичного сечения изготавливается металлическая конструкция, в которую помещается звёздочка от велосипеда.
На поверхности вертикальной стойки закрепляется велосипедная цепь, для чего используется сварка.
Проверяется способность собранной конструкции перемещаться вдоль стойки.
Из металлической трубы диаметром большим, чем патрон используемой дрели, вырезается крепление, которое приваривается к собранной ранее конструкции.
Проверяется надёжность фиксации дрели.
Из профиля меньшего сечения изготавливаются рычаги, служащие для привода механизма перемещения, которые крепятся на собранной ранее конструкции.
Проверяется работоспособность механизма подъёма и опускания.

Завершающий этап

На этом этапе производства работ выполняются следующие мероприятия:

  • собранная металлическая конструкция красится;
  • узлы перемещения смазываются;
  • для удобства использования на плите может быть установлена штепсельная розетка для включения в неё электродрели с подключённым электрическим кабелем, служащим для включения в сеть.

Вариант изготовления с использованием автомобильного домкрата

Что нужно для изготовления точильного станка своими руками

Чтобы своими руками собрать станок для заточки сверл, вам потребуются:

  • точильный диск;
  • заглушка;
  • электрический мотор;
  • тумблер;
  • подставка;
  • кабель.

Эл/двигатель

На станке в быту затачиваются разные сверла, в том числе, и большого диаметра. К тому же первичная обработка режущих кромок инструмента и их доводка – это отдельные этапы работы. Поэтому придется менять круг и ставить тот, что есть под рукой из заранее купленных. Так как станок – оборудование долговременного использования, необходимо монтировать его на перспективу. Исходя из этого:

  • мощность двигателя: достаточно порядка 1,2 – 1,5 кВт;
  • питание: однофазное. Любой гараж или небольшая мастерская (сарай) на участке, за редким исключением, подключается к линии 1ф 220/50. Из этого нужно и исходить.

Рекомендация – практически все, кто самостоятельно собирает такие станки, ориентируются на двигатели от стиральных машинок б/у. Они в полной мере соответствуют обозначенным критериям.

Виды и особенности сверлильных станков

Прежде чем приступать к производству самодельного сверлильного станка из дрели, следует выяснить, какие бывают эти виды устройств. Подразделяются изделия на следующие виды:

  1. Радиально-сверлильные. Наиболее эффективный вид станков для сверления отверстий в крупных и средних размеров деталях. Вертикально-сверлильный вид станка еще называют стационарный, так как именно такие устройства часто используются в ремонтных мастерских, цехах, гаражах и различных предприятиях. Точность сверления таким агрегатом обеспечивается за счет того, что сверло прикладывается к заготовке.
  2. Вертикально сверлильные. Принцип работы заключается в том, что сверло является неподвижным, а перемещается сама заготовка.
  3. Горизонтально-сверлильные. Применяются на производстве для обработки длинномерных деталей.
  4. Многошпиндельные. Применяются в случае, когда требуется одновременно сверлить, нарезать резьбу и осуществлять развертку.
  5. Специализированные. Агрегаты для глубокого сверления.

В производстве электронных плат используются настольные станки, в которых режущий инструмент перемещается с помощью рукоятки. Для частного использования рекомендуется изготавливать радиально-сверлильный тип инструмента, где вместо двигателя и шкивов, будет использоваться обычная электрическая дрель.

Как самому сделать простой сверлильный станок

Преимуществом самостоятельного производства станка для дрели является возможность модернизации изделия. В качестве модернизации можно создать станок с тисками для дрели, что позволит фиксировать заготовку с последующей ее обработкой. Для сооружения самодельного станка для дрели нет необходимости в приобретении специальных материалов и комплектаций. Все что требуется чтобы собрать приспособу – это подручные комплектующие, которые имеются в гараже у каждого мастера. Для изготовления станка для дрели своими руками потребуется сделать такие составные элементы:

  • Станина.
  • Рабочий механизм, представленный в виде дрели.
  • Стойка вертикального вида, к которой будет крепиться дрель.
  • Рукоятка или механизм подачи режущего элемента.

Чертежи при изготовлении сверлильного станка из дрели своими руками помогут ускорить процесс производства аппарата. Но для начала нужно продумать все до мелочей, сделав наброски на бумаге. После этого можно воплощать все в реальность.

Другие варианты станков из дрели

Задавшись для себя целью изготовить сверлильный станок для домашнего применения, важно определиться с располагаемым набором комплектующих. Данная статья представлена в ознакомительных целях для того, чтобы дать идею для изготовления самодельного станка

Вариантов для производства которого, огромное множество, может быть использован старый микроскоп, домкрат, различные штативы и прочие агрегаты. Не столько важно, что взято за основу, как то, что получится у вас в итоге.

Если планируется работать на сверлильном станке с деревом, и металлом толщиной до 2-3 мм, то его можно соорудить из деревянных деталей, которые найти не составляет особого труда.

Если же планируется работать преимущественно с металлическими заготовками, то аппарат лучше изготовить из стальных комплектующих. Такой агрегат будет намного надежнее, а главное, он сможет справляться со своим предназначением.

Даже для новичка не составит труда изготовить самодельный сверлильный станок для дома. Главное – это запастись терпением и временем, и у вас обязательно все получится. И не забывайте, что как бы там ни было, но такой агрегат является самодельным, поэтому соблюдайте технику безопасности при работе с ним.

Металл или дерево?


Деревянный сверлильный “станок”-монстр

Начинающим всегда кажется, что работать по дереву легко и просто. Испорченная заготовка сгодится на мелкие поделки или топливо. Возможно, поэтому в последнее время наблюдается настоящее поветрие: самодельные станки с ответственными деревянными деталями. В результате на свет порой появляются монстры, которые, наверное, удивили бы и Архимеда, см. рис. справа. Однако вспомним: наилучшая достижимая точность на дереве +/– 0,5 мм. В металлообработке резанием наибольшая допустимая погрешность по умолчанию 0,375 мм (в Англии и США 0,397 мм = 1/64 дюйма). На этом вопрос об использовании дерева как основного конструкционного материала станка закрывается без обсуждения, что, мол, дерево к тому же на порядки легче металла деформируется, изнашивается и повреждается. Ну, а любителям глубокого внутреннего самоудовлетворения в изделиях – вольная воля за свои деньги и труды.

Устройство сверлилки

Фантазия непременное условие любого творческого успеха, но в машиностроении она бесполезна без точных расчетов и сверки с проверенными опытом решениями. История станкостроения насчитывает тысячелетия – лучковые токарные и сверлильные станки с ножным приводом использовались уже в конце каменного века. По теме этой статьи проверенный образец – настольный вертикально-сверлильный станок промышленного образца. По нему и будем сверяться, выбирая и решая, как лучше сделать сверлильный станок собственноручно: в эксплуатации находятся единичные экземпляры сверлилок, которым перевалило за 100, и точность они до сих пор держат.

Устройство настольного вертикально-сверлильного станка показано на рис.:

Устройство настольного вертикально-сверлильного станка

Его основные модули станина, колонна, консоль и стол для детали. Составные части основных узлов слегка выделены цветом, а их компоненты цветами поярче. Простейший стол (не считая деревянного чурбака) – тиски. Стол поворотно-сдвижной позволяет кроме сверловки производить также некоторые фрезеровочные операции. Станина как правило наглухо крепится к верстаку или др. надежной опоре.

Винтовой зажим – фиксатор консоли сверлильного мини-станка

В работе консоль при помощи подъемно-поворотного механизма ползуна устанавливают в требуемом положении сообразно размерам и конфигурации обрабатываемой детали, и фиксируют. Подача шпинделя на рабочий ход осуществляется отдельным механизмом подачи. В любительских и промышленных для домашнего пользования конструкциях подъемно-поворотный механизм это чаще всего рука оператора, а фиксатор – винтовой зажим ползуна, см. рис. справа; по ТБ то и другое допустимо. Но что непременно должно быть в конструкции сверлильного станка по требованиям тех же ПБ, так это отбойное устройств или просто отбойник: если бросить рукоять подачи, шпиндель или каретка вместе с ним должны автоматически отскочить вверх до упора. В домашних сверлилках отбойник чаще всего пружина, установленная в подходящем месте, см. далее.
