Как смастерить музыкальный центр своими руками

Тестирование устройства

Для проверки музыкального центра вам необходимо сначала загрузить аудиофайл на портативный носитель информации c выходом USB. После этого включите музыкальный центр в сеть напряжения. Должен высветиться индикатор, подтверждающий включение.

Затем вставьте флешку в нужный порт USB. Если все действия были выполнены правильно, то динамики должны воспроизводить звук. Если звука нет, то прибавьте громкость или проверьте соединение всех контактов.

Итак, корпус полностью не делал, просто использовал часть стола, а сделал что-то типа кожуха обеклейкой из картона и цветного скотча.

Туда вмонтировал 80 мм вентилятор от компьютерного блока питания, купил 2 выключателя автомобильных с лампочками разных цветов.

Один включает питание вентилятора, а другой – подсветку цветомузыки, которую как-то недавно собирал.

Вентилятор подключается через простейший транзисторный регулятор напряжения, которым можно регулировать скорость вращения лопастей – ведь не всегда нам нужны все 100 процентов оборотов. Схема его на рисунке ниже:

Регулятор выполнен навесом, прямо на самом переменном резисторе. На транзистор прикрутил кусочек алюминия на всякий случай. Хотя он практически и не греется.

Почему использовал именно картон? Он хорош тем, что прекрасно режется и принимает любую необходимую форму, выключатели замечательно стали, охлаждение обеспечено.

Блок питания – импульсный, на 12В 4А. Его мощности вполне достаточно для питания всей системы.

А подключается всё это хозяйство к сетевому фильтру.

Общие затраты на систему:

Блок питания 700 рублей – 12 вольт 4 А- магинтола 900 рублей вместе с фильтром питания кожухом и всей проводкой.- колонки – 2 комплекта колонок Mystery MJ103BX ПО 800 РУБЛЕЙ – 1600 рублей с моей скидкой 1500 руб.- два выключателя с индикацией на 12 вольт – 45 рублей.- вентилятор регулятор и транзистор, скотч провода изолента и прочие расходники уже были в наличие.

В своём варианте вы можете использовать для корпуса текстолит, алюминий или фанеру (разместив магнитолу внутри старой колонки). Главное, я показал вам сам принцип построения подобных аппаратов. Конструкция самодельного музыкального центра установлена и радует своей удобностью и хорошей работой вот уже который день! С вами был тов. redmoon.

Обсудить статью КАК СДЕЛАТЬ МУЗЫКАЛЬНЫЙ ЦЕНТР

Музыкальный центр можно соорудить из старого кассетного медиацентра. При должном старании получится функциональное и вполне современное устройство. Процесс создания прибора своими руками потребует фантазии, набора инструментов и небольшого опыта работы с электротехникой.

Самодельный музыкальный центр можно создать из старой автомобильной магнитолы. Большинство таких устройств имеют мощный усилитель в электрической схеме, что позволяет:

  • Воспроизводить звук при помощи подходящей пассивной акустики, оставшейся от старого магнитофона или проигрывателя.
  • В зависимости от сложности устройства, проигрывать компакт-диски, в том числе, в цифровых форматах.
  • Установить радио, антенну для которого можно смонтировать внутри колонки.

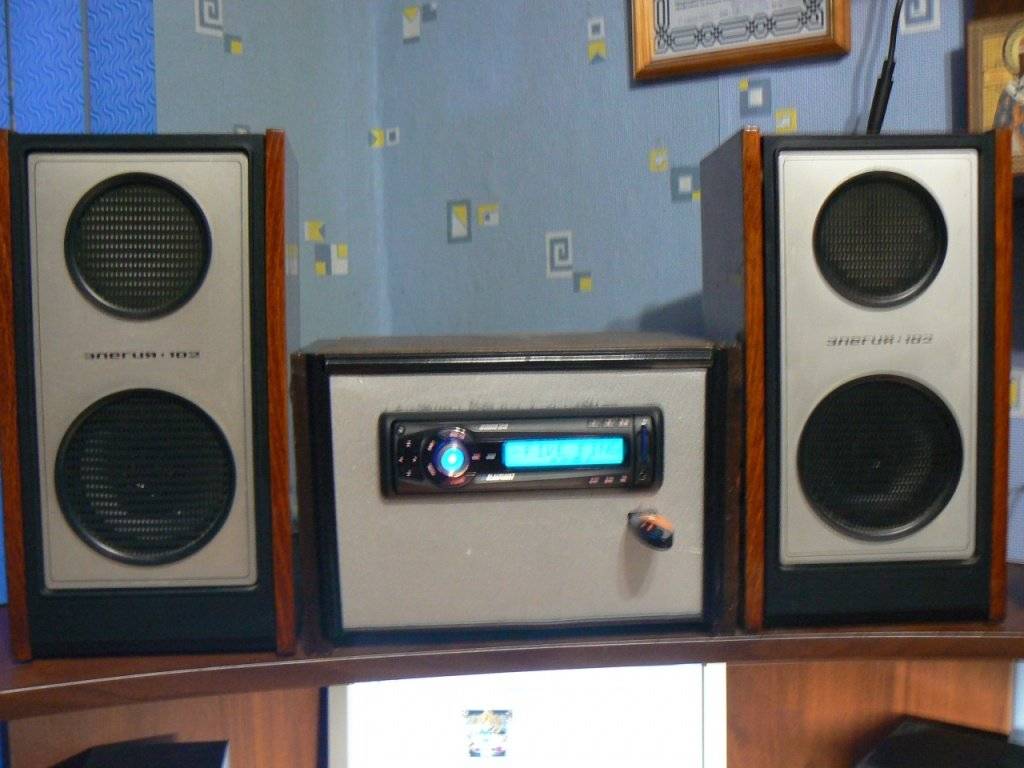

На фото представлен пример музыкального центра, сделанного своими руками. Фактически, это основа, которую затем можно доводить до нужного уровня: создавать отделку, оформлять корпус, применять средства компьютерного моддинга.

Еще один способ – сделать музыкальный центр из старого проигрывателя или магнитофона, используя практически все узлы устройства-донора.

Магнитолу можно разобрать и разместить ее электронные компоненты внутри корпуса старого медиацентра. Такая работа не представляет сложности: в конструкции уже присутствуют антенна и блок питания, часто стандартизированный и не требующий доработки.

Можно разместить старую магнитолу на месте кассетных дек, не используемых по причине устаревших носителей данных.

Для приведенных выше вариантов источник питания также может буквально «валяться под ногами». Изношенные, непригодные для использования по причине падения мощности или легкого отклонения параметров, компьютерные блоки питания – идеальный вариант.

В гребенке, которая присоединяется к материнской плате, есть контакты для запуска системы и шины малой мощности с фиксированным напряжением. Для подключения к сети в 220V у компьютерного блока достаточно четырехконтактных разъемов.

Нестандартные пути

Домашние умельцы, не имеющие такого готового решения, как автомагнитола, могут смело включать фантазию. Вариантов очень много:

  1. В качестве блока питания может использоваться компьютерный или подходящий по мощности и напряжению импульсный: от бытовой техники, мобильных телефонов.
  2. Подойдут компьютерные приводы, имеющие аудиовыход. Такое устройство обычно оснащается кнопкой пуска, она же служит для перехода на следующий трек, по двойному нажатию происходит остановка. Некоторые старые приводы, например, бренда Creative, оборудованы полным набором клавиш управления, а также регулятором громкости на передней панели.
  3. Хотите слушать радио? Небольшой радиоприемник размером со спичечный коробок, получающий сигнал с выдвижной антенны, будет звучать идеально качественно.
  4. Нет никаких проблем и с цифровыми форматами. Недорогой FM-трансмитер, работающий в паре с уже упомянутым крошечным приемником, – идеальное средство для получения качественного звука.
  5. Для совсем ленивых есть идеальный донор – старый, но работающий электронный будильник. Китайские модели легко действуют в качестве радио, читают цифровые форматы с карт памяти.

Для размещения всех этих устройств в старом медиацентре практически ничего не придется делать. Устройства нужно освободить от корпусов, может быть, немного поработать паяльником, чтобы вывести кнопки управления, разъемы для карт памяти и USB на переднюю пластиковую панель центра. Ответ на вопрос, как сделать схему питания, становится ясен, если подсчитать количество выходов в компьютерном источнике энергии – их хватит на всех.

Как быть, если хочется сделать все с нуля

Если же вы хотите смонтировать все в уникальном корпусе или использовать для этой цели старую акустику пассивного типа, вам обязательно потребуется усилитель мощности. Если где-то завалялся старый, вопрос можно считать решенным. Тем, у кого под рукой нет ничего подходящего, придется немного поимпровизировать. Идеальное место, где найдется все – небезызвестный AliExpress. Здесь отыщутся как интегральные схемы, которые стоят недорого и могут обеспечить большую выходную мощность на канал, так и стандартные изделия, которые можно приспособить для решения поставленной задачи – создания музыкального центра.

Всем самодельщикам привет! Друг недавно отдал сгоревшую автомобильную магнитолу, купленную в гипермаркете с работающим USB и FM. Подключил к питанию — заработала. Разобрал дальше, на выходной микросхеме выколот кусок пластика — всё понятно, замкнули выходы. Решил её реставрировать, благо выпала тройка свободных дней, да и недавно собрал усилитель на ТА8205.

Выкусил выходную микросхему, подпаял питание, вставил флешку и пробником начал проверять сигнал. Нашёл левый и правый каналы звука. Подключил к ТА8205 и чуть не оглох от искажения и фона 50 гц. 3 часа бубны с танцами и нашлось решение. На вход уся резистор 30 килоом. А по питанию так и не разобрался, пришлось для магнитолы ставить маленький трансформатор 12 вольт и стабилизатор на КРЕНке.

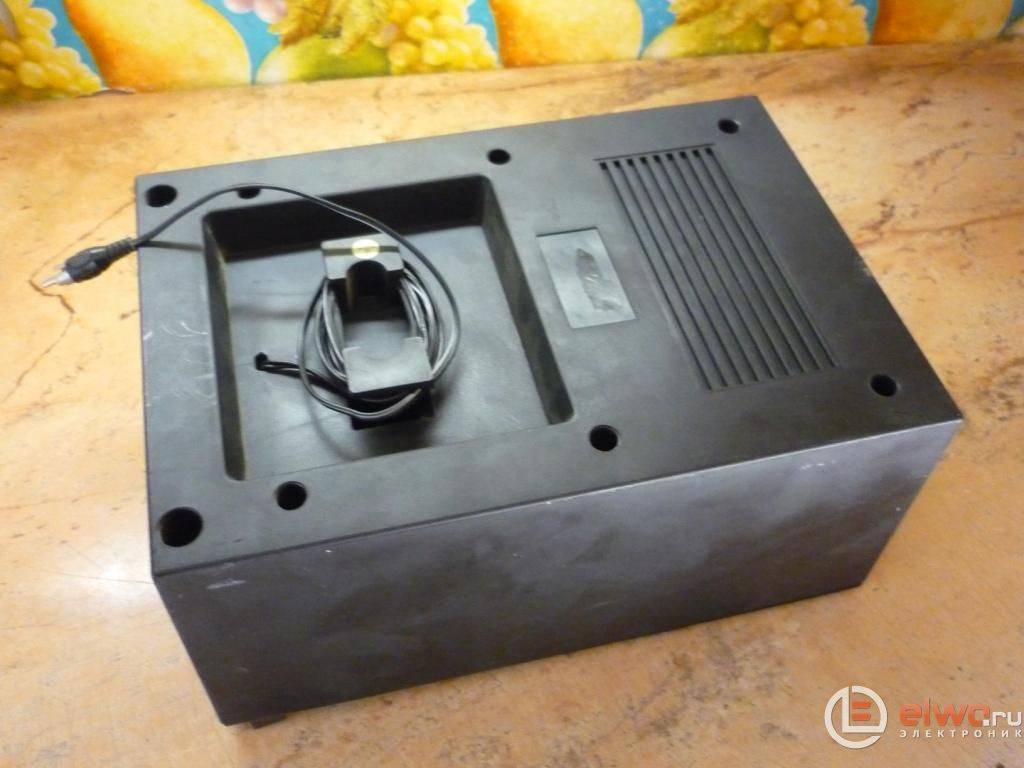

Звук получился более-менее достойный и мощный, для гаража самое оно. Решил заморочиться с корпусом, тут-же в гараже нашёл пластиковую АС по размеру передней панели магнитолы, «болгаркой» пильнул больше половины корпуса. Вырезал окно под панель, радиатор, выключатель, клеммы для АС, зачистил напильником. Трансформатор для усилителя поставил родной с центра, включается через реле от сигнала самой магнитолы. Всё прикрутил где болтиками, а где и термоклеем.

Ну и в довесок решил приспособить в корпус индикаторы выходной мощности на LM3915, благо были в загашнике 2 штуки и недавно у китайцев купил 500 штук 3 мм. светодиодов за 250 руб. Нарисовал 2 платки под микросхемы и светодиоды, маркером, в принтере кончился тонер. Всё это дело спаял, подключил — работает. Получился неплохой а-ля музыкальный центр. На фотографиях весь процесс сборки виден.

Подключение автомагнитолы к сети 220

Наверняка каждому автолюбителю приходила в голову мысль воспользоваться автомобильной магнитолой, помимо салона автомобиля, в гараже ли, на даче или вообще в пространстве своей комнаты. Ну а почему бы и нет? Ведь даже самая стандартная автомагнитола, цена которой несопоставима с ценой музыкального центра, имеющая нормальные выходные данные и не самого именитого домашние колонки без потерь в качестве воспроизведения звука. А если к тому же автомагнитола имеет многоканальный выход, то подключив к нему всю предусмотренную акустику, в итоге у нас получается практически полноценный домашний кинотеатр, собранный своими руками.

Инструкция по созданию музыкального центра из автомагнитолы

Вам нужен блок питания для создания музыкального центра. Но он не обязательно должен быть новым. Если у вас есть старый компьютер, отключите его от сети и используйте его для своего проекта.

  1. Чтобы начать работу с домашней стереосистемой, найдите зелёный и чёрный провода на блоке и поместите между ними кусок провода, чтобы он действовал как перемычка.
  2. На автомобильной стереосистеме скрутите вместе красный и жёлтый кабели.
  3. После этого подключите чёрный провод заземления на стереосистеме к чёрному проводу на контактном разъёме.
  4. Красный и жёлтый провода стерео соединяются с жёлтым проводом разъёма.
  5. Затем следуйте обычным инструкциям, чтобы подключить стерео к вашим динамикам.

Хотя использование источника питания для подключения автомобильной стереосистемы в доме – это один из способов, вы можете это сделать, даже если у вас нет блока.

  1. Можно подключить динамики к магнитоле, используя серый и зелёный провода.
  2. Возможно, вам придётся использовать дополнительный кабель динамика.
  3. Следующим шагом является подключение жёлтого и красного проводов на стереосистеме и добавление дополнительного динамика для стереозвука.
  4. Соедините провода пайкой или изолентой, чтобы получить качественный результат.
  5. Вам нужен шнур питания 12 В, чтобы можно было подключить устройство в сеть. Его можете легко приобрести в любом техническом магазине.
  6. Отрежьте конец шнура питания и соедините чёрный провод с линией белого вокруг красного и жёлтого проводов стерео.

Как сделать усилитель звука из магнитолы

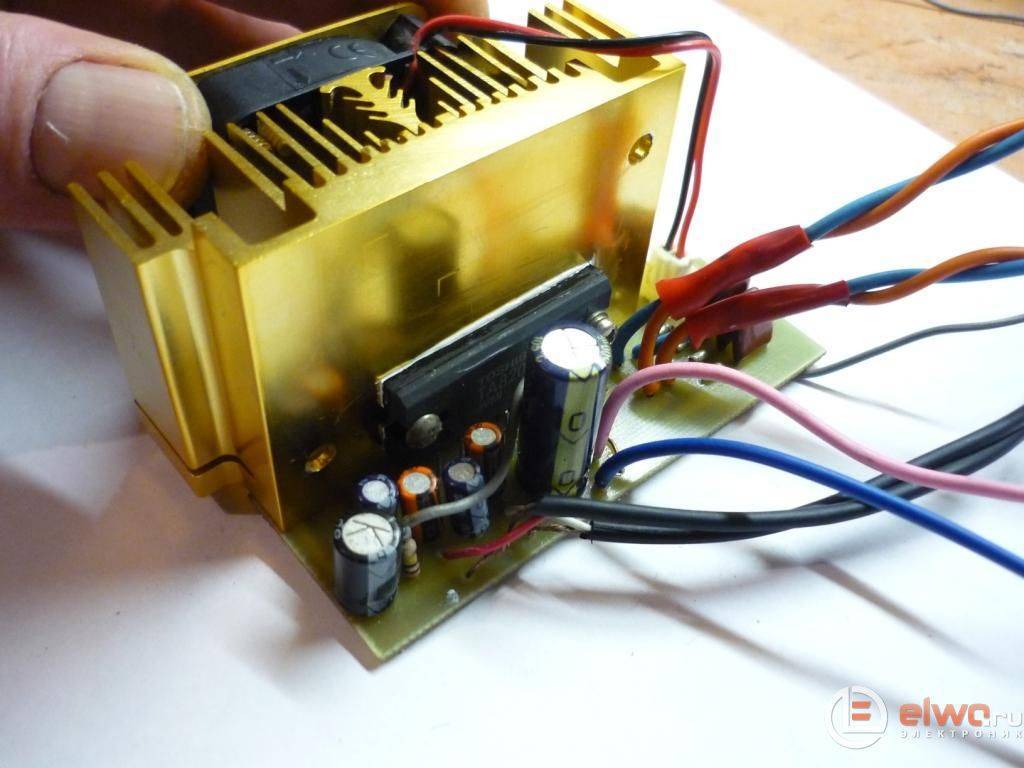

Многие автолюбители используют усилитель низкой частоты от автомобильной магнитолы для подключения к нему внешних источников звука. Это может быть телефон, смартфон или планшет. Подключение этих устройств может быть реализовано несколькими способами. Самый простой вариант это использование кассетного адаптера.

Это устройство представляет собой стандартную кассету, внутри которой находится несколько пластиковых шестерёнок для имитации работы лентопротяжного механизма и магнитная головка. К выводам головки припаян провод, заканчивающийся разъёмом Mini jack 3,5 мм. Этот разъём вставляется в гнездо AUX OUT любого внешнего устройства. Сигнал звуковой частоты с источника поступает на магнитную головку адаптера, которая выполняет функцию передатчика. Звуковой сигнал поступает на головку адаптера, при этом вокруг неё образуется переменное магнитное поле, которое воспринимается магнитной головкой автомагнитолы. Далее сигнал усиливается и поступает на акустическую систему автомобиля.

Данная конструкция обладает следующими достоинствами:

  • низкая цена;
  • не требуется источник питания;
  • может быть подключена к любому устройству;
  • хорошее качество звука.

Основным достоинством данного устройства является то, что автомагнитолу не нужно вскрывать и паять дополнительные провода. Использовать кассетный адаптер может практически любой автовладелец. Недостатком является необходимость включать магнитолу в режим воспроизведения, при этом слышен звук от работающего лентопротяжного механизма и шестерёнок адаптера. Чтобы избавиться от этого, достаточно отпаять один из проводов питания электродвигателя, так как в этой конструкции он не нужен. Кассетный адаптер можно использовать с любыми автомобильными магнитолами.

Если узел кассетоприёмника сломан, то сделать усилитель звука из автомагнитолы можно другими способами. На старых типах автомагнитол отсутствует дополнительный вход AUX-in, но если он имеется, то его можно использовать для подключения внешних источников звука. Для этого нужно приобрести Wireless Bluetooth Music Receiver. Это небольшая пластмассовая коробочка, на которую установлен штекер Mini jack 3,5 мм. Он вставляется во входное гнездо автомагнитолы. Это устройство позволяет через канал Bluetooth прослушивать музыку или радиотрансляцию с любого устройства. Таким каналом оборудованы все смартфоны и планшеты, а так же большинство моделей старых мобильных телефонов.

Переходник выпускается в двух вариантах:

  • с питанием от прикуривателя;
  • с встроенным аккумулятором.

Второй вариант предпочтительнее, так как от гнезда автомобильного прикуривателя обычно питается GPS навигатор, а если нужно установить видеорегистратор, то на прикуриватель придётся ставить разветвитель. В результате получится слишком большое количество проводов. Система со встроенным аккумулятором или литиевой батарейкой свободна от этих недостатков. Достаточно не забывать своевременно, менять источник питания.

Другой вариант заключается в использовании FM трансмиттера. Это устройство позволяет слушать музыку с внешних носителей, если автомагнитола оснащена FM тюнером. Трансмиттер является переходным звеном между картой памяти, на которой записаны любимые музыкальные произведения и усилителем звуковой частоты автомобильной магнитолы. Это устройство получает питание от прикуривателя автомобиля. На его передней панели имеется маленький дисплей, на котором высвечивается рабочая частота.

Трансмиттер имеет разъём USB для размещения флэш-карты и слот для установки карт памяти формата Micro SD. Некоторые модели комплектуются пультом дистанционного управления. Электронный блок трансмиттера преобразовывает информацию, записанную на карте памяти в аналоговый сигнал высокой частоты в FM диапазоне. Далее передающий блок транслирует сигнал на FM приёмник автомобильной магнитолы. Несущая частота трансмиттера должна находиться в стороне от частот передающих радиостанций, чтобы исключить влияние помех на сигнал.

Как быть, если хочется сделать все с нуля

Если же вы хотите смонтировать все в уникальном корпусе или использовать для этой цели старую акустику пассивного типа, вам обязательно потребуется усилитель мощности. Если где-то завалялся старый, вопрос можно считать решенным. Тем, у кого под рукой нет ничего подходящего, придется немного поимпровизировать. Идеальное место, где найдется все – небезызвестный AliExpress. Здесь отыщутся как интегральные схемы, которые стоят недорого и могут обеспечить большую выходную мощность на канал, так и стандартные изделия, которые можно приспособить для решения поставленной задачи – создания музыкального центра.

Всем самодельщикам привет! Друг недавно отдал сгоревшую автомобильную магнитолу, купленную в гипермаркете с работающим USB и FM. Подключил к питанию — заработала. Разобрал дальше, на выходной микросхеме выколот кусок пластика — всё понятно, замкнули выходы. Решил её реставрировать, благо выпала тройка свободных дней, да и недавно собрал усилитель на ТА8205.

Выкусил выходную микросхему, подпаял питание, вставил флешку и пробником начал проверять сигнал. Нашёл левый и правый каналы звука. Подключил к ТА8205 и чуть не оглох от искажения и фона 50 гц. 3 часа бубны с танцами и нашлось решение. На вход уся резистор 30 килоом. А по питанию так и не разобрался, пришлось для магнитолы ставить маленький трансформатор 12 вольт и стабилизатор на КРЕНке.

Звук получился более-менее достойный и мощный, для гаража самое оно. Решил заморочиться с корпусом, тут-же в гараже нашёл пластиковую АС по размеру передней панели магнитолы, «болгаркой» пильнул больше половины корпуса. Вырезал окно под панель, радиатор, выключатель, клеммы для АС, зачистил напильником. Трансформатор для усилителя поставил родной с центра, включается через реле от сигнала самой магнитолы. Всё прикрутил где болтиками, а где и термоклеем.

Ну и в довесок решил приспособить в корпус индикаторы выходной мощности на LM3915, благо были в загашнике 2 штуки и недавно у китайцев купил 500 штук 3 мм. светодиодов за 250 руб. Нарисовал 2 платки под микросхемы и светодиоды, маркером, в принтере кончился тонер. Всё это дело спаял, подключил — работает. Получился неплохой а-ля музыкальный центр. На фотографиях весь процесс сборки виден.

Подключение автомагнитолы к сети 220

Наверняка каждому автолюбителю приходила в голову мысль воспользоваться автомобильной магнитолой, помимо салона автомобиля, в гараже ли, на даче или вообще в пространстве своей комнаты. Ну а почему бы и нет? Ведь даже самая стандартная автомагнитола, цена которой несопоставима с ценой музыкального центра, имеющая нормальные выходные данные и не самого именитого производителя, способна «раскачать» домашние колонки без потерь в качестве воспроизведения звука. А если к тому же автомагнитола имеет многоканальный выход, то подключив к нему всю предусмотренную акустику, в итоге у нас получается практически полноценный домашний кинотеатр, собранный своими руками.

Создаем домашнюю акустическую систему

Итак, суть вопроса нам ясна. Автомагнитола с динамиками(см.Как выбрать динамики для автомагнитолы своими силами) давно уже лежат рядом на столе и «просятся в бой». Теперь только нам одним не понятно, как нам «подружить» 12-ти вольтовое оборудование с 220-тью вольтовой переменной сетью? Должен вам сказать, что эта задача имеет несколько решений, которые и содержит нижеизложенная инструкция о том, как подключить автомагнитолу от сети 220.

Способ первый: подключение через самодельный понижающий трансформатор

Данный способ является самым сложным и трудоёмким

Хотя уровень современной электронной техники и позволяет нам от него полностью отказаться мы, в силу того, что рассматриваем все способы о том, как подключать автомагнитолы к 220 в всё-таки уделим ему должное внимание

Как сделать корпус радиоприемника своими руками

Корпус решил сделать из кусков — обрезков OSB плит. Заготовки вырезались электролобзиком.

1. Для приемника потребуется шесть заготовок:

— лицевая панель рамка для крепления автомагнитолы размером 260мм×95мм;

— лицевая панель для динамика 260мм×240мм;

— боковая стенка, высота 330мм, основание 240мм, верхняя часть 260мм, потребуется две штуки;

— верхняя крышка 262мм×260мм;

— нижняя крышка 230мм×260мм.

Внешние габариты ящика радиоприемника следующие, ширина 275мм, высота 330мм, глубина 260мм. Заготовки с лицевой стороны отшлифовал наждачной шкуркой.

2. Вопрос конечной отделки приемника не решен до сих пор, поэтому для свободы мысли решил собрать корпус на клею ПВА. Сборку начинаем с основания приемника, для этого в месте крепления боковых стенок при помощи саморезов на клею крепим две рейки сечением 25мм×25мм.

3. Такие же бруски приклеил в местах крепления боковых стенок верхней крышки, здесь саморезы не использовал, прижимное усилие для склеивания осуществил струбцинами. Время высыхания каждой склейки 24 часа.


Заготовки деталей

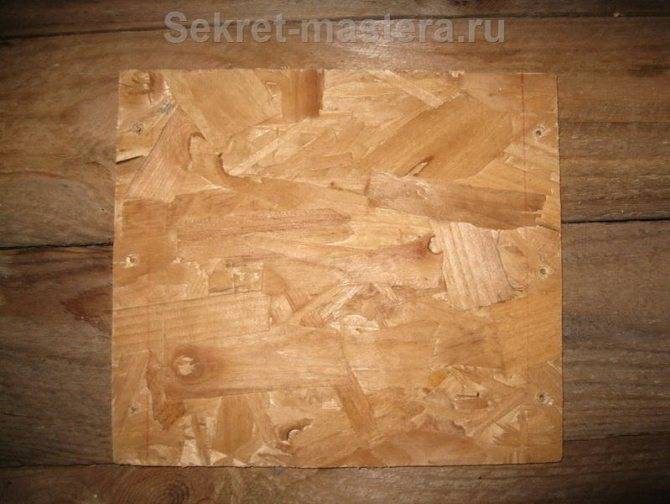

Заготовка днища


Установка реек

4. К днищу и крышке приклеил боковые стенки. Стенки прижимаем к рейкам струбцинами. Обязательно надо проверить диагонали ящика, замеры должны быть одинаковы. Если, что-то криво то лучше все исправить на этом этапе.

5. После высыхания склеек ящика приклеил рейки по контуру крепления будущей задней крышки, а также приклеил рейки в местах установки лицевых панелей. Для фиксации использовал струбцины.


Сборка ящика


Вклеивание реек


Вклеивание реек

6. Аккуратно разметил и выпилил на панели крепления магнитолы вырез по центру верхней части шириной 178мм и глубиной 50мм.

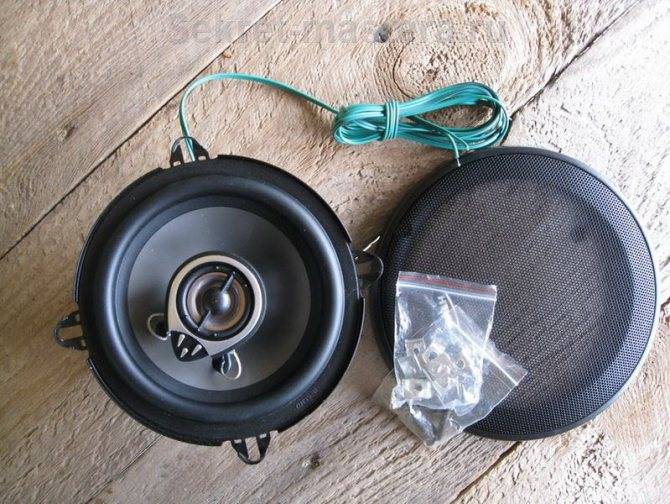

7. В панели громкоговорителя по центру высверлил отверстие диаметром 113мм для динамика. В качестве динамика можно использовать старые исправные, восстановленные автомобильные или иные громкоговорители. Сразу можно высверлить крепежные отверстия. В данную конструкцию установлен непарный динамик , оставшийся от конструкции опубликованной здесь.

8. До установки панелей обязательно шлифуем наждачной бумагой их лицевую часть, потом это сделать будет труднее.

9. Вклеиваем панели в ящик. Окончательно высушиваем все соединения.


Вклеивание панелей


Динамик


Ящик внутри


Корпус


Задняя стенка

10. Отшлифовал ящик с торцов и со стороны клеевых соединений.

11. Ящик необходимо тщательно очистить от пыли.

12. Заднюю стенку размерами 320мм×270мм вырезал из куска облагороженной ДВП. В стенке по разметке просверлил отверстия диаметром 10мм. Стенка крепится к корпусу четырмя саморезами.

13. Корпус приемника можно покрыть паркетным лаком, прошпаклевать и покрасить или обклеить шпоном.

Электронная часть MP3 USB bluetooth музыкального центра

Как сделать MP3 FM USB bluetooth мини музыкальный центр своими руками / Электронные самоделки

Watch this video on YouTube

Получив по почте весь комплект деталей сразу не паяя проверьте работоспособность MP3 USB bluetooth модуля, мне один пришел неисправный (деньги вернули). Подробности соединения всех деталей смотрите на видео и фото. К УНЧ подключались динамики от цветного кинескопного телевизора. Динамики демонтированы с проводами и разъемами подключения. Гнездо подключения на плате телевизора тоже было извлечено при помощи паяльника. Гнезда подключения динамиков припаяны на плату УНЧ.  Питание от блока 5 Вольт подаем УНЧ и на модуль. При подаче сигнала на УНЧ через проводники разъема звук шел с конкретным фоном (смотрите видео), для устранения фона была снята направляющая разъема линейного выхода на плате и на штырьки установлена и припаяна плата УНЧ. Возможно вам придется при настройке подать питание на модуль минуя микросхему стабилизатора питания. Сборка схемы показала работоспособность такого варианта включения MP3 FM USB bluetooth модуля.

MP3 модули
Детали для сборки центра
Динамики от телевизора
Установлены гнезда на УНЧ
Сборка схемы
Доработка модуля
Штырьки свободны
Установка УНЧ на модуль
УНЧ на модуле
Усовершенствованная схема центра

Инструкция по созданию музыкального центра из автомагнитолы

Вам нужен блок питания для создания музыкального центра. Но он не обязательно должен быть новым. Если у вас есть старый компьютер, отключите его от сети и используйте его для своего проекта.

  1. Чтобы начать работу с домашней стереосистемой, найдите зелёный и чёрный провода на блоке и поместите между ними кусок провода, чтобы он действовал как перемычка.
  2. На автомобильной стереосистеме скрутите вместе красный и жёлтый кабели.
  3. После этого подключите чёрный провод заземления на стереосистеме к чёрному проводу на контактном разъёме.
  4. Красный и жёлтый провода стерео соединяются с жёлтым проводом разъёма.
  5. Затем следуйте обычным инструкциям, чтобы подключить стерео к вашим динамикам.

Хотя использование источника питания для подключения автомобильной стереосистемы в доме — это один из способов, вы можете это сделать, даже если у вас нет блока.

  1. Можно подключить динамики к магнитоле, используя серый и зелёный провода.
  2. Возможно, вам придётся использовать дополнительный кабель динамика.
  3. Следующим шагом является подключение жёлтого и красного проводов на стереосистеме и добавление дополнительного динамика для стереозвука.
  4. Соедините провода пайкой или изолентой, чтобы получить качественный результат.
  5. Вам нужен шнур питания 12 В, чтобы можно было подключить устройство в сеть. Его можете легко приобрести в любом техническом магазине.
  6. Отрежьте конец шнура питания и соедините чёрный провод с линией белого вокруг красного и жёлтого проводов стерео.

Переделка старой модели музыкального центра под usb

Использование аналоговых аудиосистем с развитием цифровой техники отошло в прошлое, но у многих дома остались вполне рабочие магнитофоны, музыкальные центры и кассетные плееры. Такую устаревшую технику можно модернизировать с помощью встроенного модуля. Переделка музыкального центра под USB позволяет сделать так, чтобы он читал записи mp3 формата и другие типы аудиофайлов. Этот, сравнительно несложный процесс, много времени не занимает и не требует наличия особых навыков и знаний при использовании специальных модулей.

Что такое встраиваемые аудиомодули

Чтобы быстро провести модернизацию старого музыкального центра, следует воспользоваться специальным встраиваемым аудиомодулем – преобразователем звука. Такое устройство можно сделать и своими руками, но изготовление самодельного модуля потребует значительных затрат времени и специальных знаний в области электротехники и электроники. Гораздо проще купить готовую продукцию, представленную в широком ассортименте китайскими производителями.

Покупные аудиомодули обладают функцией цифроаналогового преобразования. Некоторые модели дополнительно оснащаются мини-усилителями звука. Более дорогостоящие устройства имеют в комплектации LСD-дисплей, блютуз, пульт дистанционного управления и дополнительные разъемы.

По своим функциональным возможностям модули представляет собой подобие компактного mp3-проигрывателя, не имеющего собственного блока питания и динамиков. Именно для восполнения этих недостающих устройств будет использоваться старая аудиосистема.

Для переделки понадобится музыкальный центр, у которого сохранилась работоспособность следующих узлов:

  • аккумуляторного блока;
  • динамиков;
  • усилителя звука.

Алгоритм встраивания модуля в музыкальный центр

Чтобы встроить купленный модуль в аудиосистему, следует правильно определиться с местом его монтажа. При выборе расположения данного узла, необходимо также учитывать возможность дистанционного управления созданной музыкальной системой с помощью пульта.

Чтобы переделать старый музыкальный проигрыватель под флешку, требуется соблюсти следующий алгоритм действий.

  1. Необходимо частично разобрать старый магнитофон.
  2. Ориентируясь на схемы модуля и аудиосистемы, нужно с помощью провода подключить блок питания к соответствующему выводу модульной платы.
  3. Затем следует переходить к монтажу модуля в выбранное место: отделение для кассет или дисков. Для этого требуется соединить соответствующие вывода модульного устройства и звуковой платы музыкального центра. Процедуру можно выполнить с помощью паяльника (спаять провода) либо использовать имеющийся aux-вход.
  4. В конце модернизации необходимо подключить блок питания и реконструкция завершена.

При выборе другого места для монтажа usb-разъема, следует сделать в корпусе отверстие под него. При этом можно вывести порт для флешки на заднюю панель магнитофона.

Схемы модуля и центра обычно прилагаются к покупным устройствам, в противном случае их можно легко найти в интернете. Аудиомодуль должен иметь постоянное питание 5 V. От 12 вольт его потребуется подключать через блок питания (12-5 V). Всю работу по переделыванию нужно проводить с соблюдением техники безопасности.

Такие самодельные проигрыватели можно использовать, как переносные: гораздо легче транспортировать по дому небольшой музыкальный центр, чем стационарный компьютер. Из старого кассетного плеера можно сделать миниатюрный (микро) музыкальный центр с usb.

Все тонкости переделки детально показаны в видео далее.

Заключение

Изготовленное своими руками устройство обладает ограниченной функциональностью, однако, с задачей простого воспроизведения звуковых файлов справляется отлично. Такая переделка обходится без значительных денежных затрат и позволит подарить вторую жизнь любимой технике – устаревшим музыкальным центрам, например, Sony, Aiwa, Panasonic. При наличии желания и свободного времени старую технику можно продолжать усовершенствовать в том же направлении до тех пор, пока работают родные колонки и встроенный усилитель.
