Делаем экономичный самодельный водонагреватель

Как сделать работу своими руками

Как мы уже писали, изготовить СВ можно из разных материалов и разными способами.

Из конденсатора холодильника

Он является готовым абсорбером — поглотителем пара. Однако изготовить теплообменник можно еще из таких материалов:

  • медных трубок;
  • шлангов;
  • полимерных, алюминиевых труб;
  • пластиковых бутылок.

Остановимся на конденсаторе. Для изготовления батареи вам понадобится:

  • Деревянные планки или брусья. Нужно сделать корпус, в который поместится конденсатор.
  • Стекло.
  • Светоотражающий материал (фольга).
  • Подкладка из резины, размерами больше, чем змеевик.
  • Трубопровод.
  • Герметик.
  • Теплоизоляция.

Снимите решетку с задней стенки старого холодильника. Ее следует хорошо почистить и помыть, поскольку внутри находился хладагент. Из деревянных брусков выполните каркас. Подкладкой послужит резина. Поверх уложите теплоизоляцию и лист светоотражающего материала. Все щели тщательно герметизируйте.

Теперь установите конденсатор и закрепите его на месте. Сверху — лист из стекла. Закрепить конструкцию можно скотчем. Для подвода воды организуйте отверстия. Сверху и снизу стекла можно закрутить саморезы или шурупы, поскольку нагреватель будет устанавливаться с наклоном.

Подведите воду и опробуйте изделие.

Нагреватель из труб

Это простая схема позволяет быстро нагревать воду. Благодаря легкости соединения площадь установки может быть любых размеров. Их можно использовать для отопления и хозяйственных нужд.

  • Трубы из поликарбоната, полиэтилена, полипропилена, металлопластика.
  • Брус для рамы (габариты в зависимости от площади установки).
  • Лист фанеры.
  • Уголки.
  • Переходник.
  • Тройник.
  • Впускной и обратный клапан.
  • Сливной кран.
  • Лист металла.
  • Профили из алюминия.
  • Доска.
  • Стекло.
  • Песок.
  • Гидроизоляция.
  • Основа.
  • Определитесь с местом установки — оно должно быть самым солнечным.
  • С помощью песка и грунта уплотните почву. В качестве основы можно использовать тротуарную плитку.
  • Используя брус и уголки, соберите каркас. Заднюю часть укрепите брусом, продольно закрепив его на основу. К передней части прикрепите фанеру. Закончите корпус креплением досок с отверстиями для стекла.
  • На корпусе установите стекло.
  • Сверху закрепите листы из металла. Покрасьте поверхности черной краской.
  • Организуйте крепления для труб и установите их на расстоянии 40 мм друг от друга. Соберите конструкцию с помощью уголков и штуцеров.
  • Проделайте два отверстия для подвода воды, установите тройники и выполните подключение. Проверьте систему на герметичность.

Всесезонная конструкция

Этот способ наиболее сложный технически. Однако он позволяет эксплуатировать нагреватель и летом, и зимой. В качестве теплоносителя используются трубки с разряженной средой.

Жидкость должна циркулировать сверху вниз:

  • Соорудите металлический каркас необходимой площади. Можно сразу закрепить его на крыше анкерными болтами.
  • Подключите водовод и установите термодатчик.
  • Монтируйте нагреватель: трубу из меди оберните листом алюминия. Конструкцию вставьте в стеклянную трубу. Снизу установите чашку для фиксации и пыльник.
  • Металлическую часть трубы установите в конденсатор из латуни.
  • Организуйте монтажный блок и подключите к нему электричество. Рядом с термодатчиком монтируйте воздухоотвод.
  • Выставите нужные параметры и протестируйте конструкцию.

Из шланга

Это самый простой и экономичный способ для организации солнечного бойлера, согласно отзывам пользователей. В качестве основы возьмите каркас в форме пирамиды либо изготовьте его из труб с помощью сварки. На каркасе выложите кругами шланг. Чтобы он держался, поставьте пластиковые хомуты или клипсы. Жидкость должна двигаться в такой системе под давлением. Сверху укройте конструкцию пленкой.

Преимущества установки СВ:

  • Эффективная работа при полной нагрузке.
  • Полная готовность к эксплуатации.
  • Быстрая окупаемость затрат на материалы.
  • Экономия электроэнергии.

Можно использовать классический прием для изготовления бойлера — черные бочки из пластика. Установить их можно над душем или в другом удобном месте.

  • Нужно точно рассчитать нагрузку на изделие, которая должна равняться ежедневному потреблению.
  • Если вы изготавливаете прибор из баков, предусматривайте дополнительную термоизоляцию.
  • Трубы, которые ведут в бак, должны быть не слишком длинные, чтобы вода быстрее поступала в бак и не успевала остыть.

Изготовление солнечного нагревателя еще раз подтверждает — в мире есть энергия, за которую не нужно платить. Экономьте на топливе и сохраняйте окружающую среду.

Делаем бойлер самостоятельно

Для работы понадобится:

  • газовый баллон;
  • нитро-грунтовка;
  • гайка диаметром 32 мм;
  • пластиковые трубки;
  • змеевик;
  • сварочный аппарат.

Во-первых, предназначенный для работы газовый баллон разрезаем на две части.

Желательно использовать новый баллон, поскольку бывший в употреблении в течение нескольких месяцев будет придавать воде своеобразный запах.
В том случае, если новый баллон достать проблематично, тогда используем нитро-грунтовку и обрабатываем ей всю внутреннюю поверхность газового баллона, после чего следует тщательная промывка.

Во-вторых, на место для установки змеевика приваривается гайка с вкрученной сгонной резьбой. Предназначенная для горячей воды трубка устанавливается до самой верхней части устройства. Трубка для холодной водопроводной воды должна иметь следующую схему: один конец снабжается резьбой, а другой – отверстиями и заглушкой с боковых сторон. Такая система предназначена для предотвращения смешивания горячей и холодной воды.

В-третьих, при помощи сварки формируем отверстие для установки теплообменника. В зависимости от предусмотренного типа установки данной системы, можно приварить уголки или ушки, как средство крепления бойлера на стену. Следующим этапом выполняется установка тэна с сигнализирующим электрическим датчиком.

В-четвертых, для большей надежности желательно бойлер обернуть теплоизолирующим материалом

Подсоединить все шланги и трубки к общей системе дома, особое внимание следует уделить трубке, соединяемой с холодной водой, на ней обязательно должен присутствовать обратный клапан. Эта мера защитит от стекания воды из бойлера и обезопасит тэн от возможного риска сгореть

Как сделать бак для нагрева воды

Лучше всего для водяного обогревателя устанавливать новый баллон. Сначала подготовьте все, что понадобится при работе:

  • Инструмент для сварки.
  • Инструмент для резьбы.
  • Газовые ключи.
  • Набор отверток.
  • Дрель.
  • Баллон. Если вы приобретаете новый, выбирайте без вентиля. Он вам не пригодится, а стоить изделие будет дороже. Если используете вариант б/у, обработайте стенки нитрогрунтовкой для удаления остатков газа.
  • Гайки на 3,2 см.
  • Нагревательный элемент. Выбирайте ТЭН с термореле и небольшой мощностью.
  • Пакля или смазка.
  • Термостойкие пластиковые трубы.
  • Проводка и клеммы для организации соединений.
  • Запорные краны.

Этапы изготовления в домашних условиях:

  • Подготовьте баллон. Сваркой разрежьте его вдоль, тщательно обработайте внутри нитрогрунтовкой. Теперь осталось сварить бак.
  • В чистой емкости проделайте дрелью два отверстия: снизу для забора холодной воды, сверху для вывода прогретой жидкости. Расположение соответствует законам физики, ведь горячая вода поднимается вверх.
  • На трубы установите краны. К холодному подключите обратный клапан, он поможет избежать стоку содержимого в канализацию. На горячем ставится клапан предохранительного назначения, который предотвратит повышение давления до критической отметки.
  • Сверху, где стоял газовый вентиль, нужно установить ТЭН. Закрепите его гайками на 32 мм. Изолируйте элемент паклей или смазкой, после чего закрепите терморегулятор.

Осталось выполнить тестовый запуск. Для этого бак наполняется водой и осматривается на предмет течи. Если все в порядке, можно подключать ТЭН.

Водонагреватель своими руками: выбираем тип устройства

Несмотря на то что в домашних условиях накопительное устройство изготовить намного проще, следует, прежде всего, рассмотреть вариант сборки проточного водонагревателя. Такая бытовая техника позволит мгновенно нагреть воду, а электричество будет расходоваться только в момент включения прибора. В отличии от бойлеров, для установки проточного прибора не требуется много места, также не нужно делать теплоизоляцию устройства.

Для нагрева воды в обоих вариантах используется ТЭН, но для изготовления проточного устройства нужно будет приобрести более мощный элемент.

Мощный водяной ТЭН

Из дополнительных деталей не обойтись без использования УЗО. Это устройство автоматически отключит контакты, если произойдёт утечка электрического тока. Также следует запастись медными проводами большого сечения и инструментами для работы.

Инструменты и материалы

Установка нагревателя своими руками начинается с подходящей модели. Нужно учесть, сколько точек водоразбора будет подключаться к прибору – от этого зависит мощность нагревателя

Также следует обратить внимание на состояние электропроводки в квартире. Помните, что она не предназначена для подключения электроприборов мощностью выше 2 кВт. Если планируется использовать мощный нагреватель воды, следует провести к нему отдельный провод с автоматом УЗО

Если планируется использовать мощный нагреватель воды, следует провести к нему отдельный провод с автоматом УЗО.

На следующем этапе выбирается место установки. Здесь требуется соблюдение следующих условий:

  • Место должно быть сухим – убедитесь, что на устройство не будет попадать вода. В противном случае он может выйти из строя или вызвать поражение электрическим током;
  • Наличие доступа для обслуживания и настройки – не прячьте прибор в труднодоступные места. Помните, что его нужно периодически осматривать на предмет протечек. Также должна быть возможность беспрепятственно отрегулировать температуру – некоторые модели оснащаются плавными или ступенчатыми регуляторами.

Также нужно помнить о возможных тепловых потерях – проследите, чтобы водонагреватель располагался как можно ближе к точкам водоразбора.

Инструменты и материалы, необходимые для установки водонагревателя

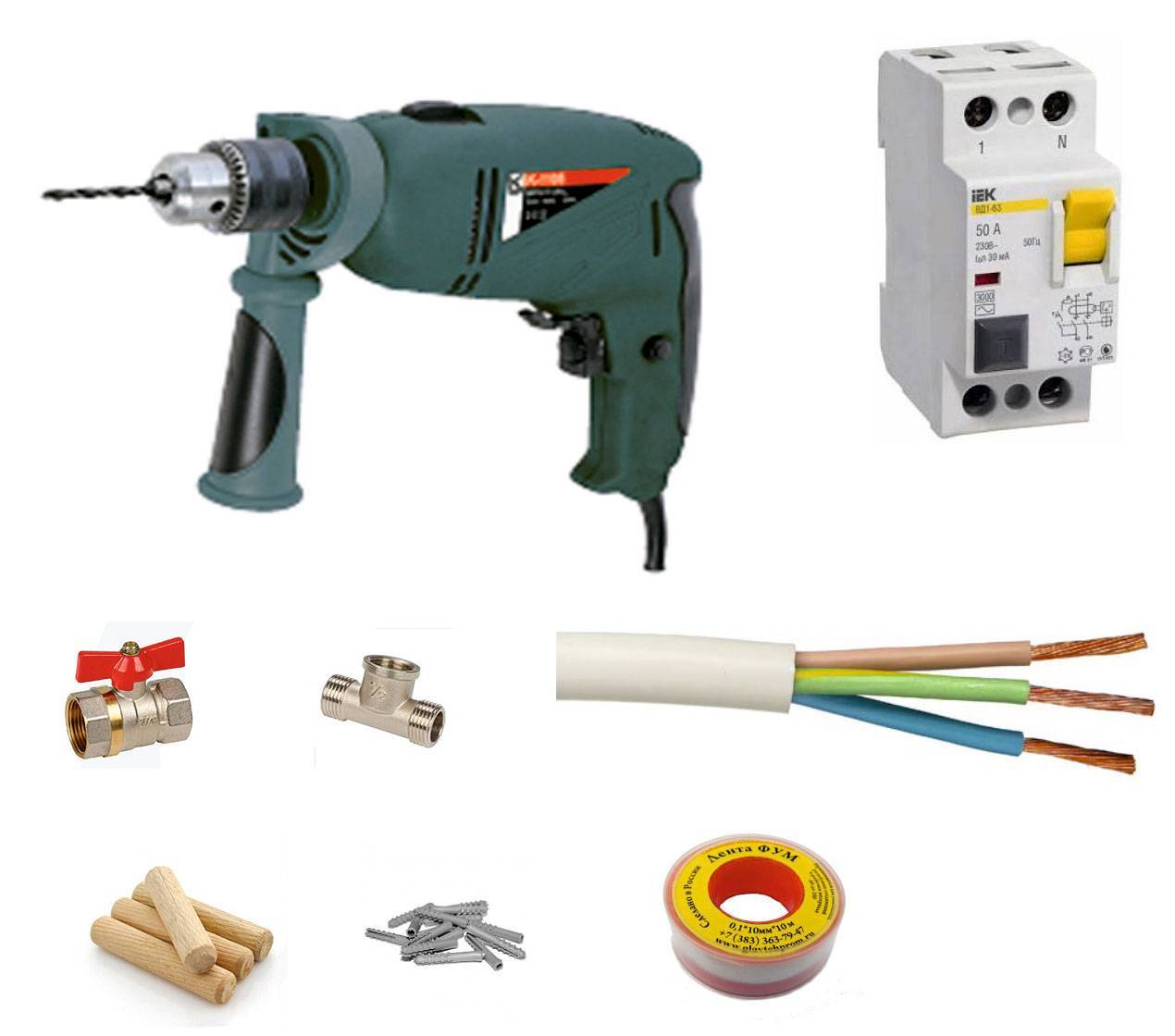

Теперь поговорим о материалах и инструментах. Нам понадобятся:

  • Дрель со сверлами – нужно просверлить в стенах отверстия для крепления;
  • Пластиковые дюбели или деревянные чопики – в них будут закручиваться крепежные саморезы;
  • Пластиковые или металлические трубы – по ним будет течь вода. Мы рекомендуем выбрать пластиковые трубы, так как работать с ними намного легче;
  • Тройники и краны – они обеспечат «правильное» подключение оборудования;
  • Фум-лента – с ее помощью мы будем герметизировать подключения;
  • Провода и автомат УЗО – с их помощью выполняется подключение мощных водонагревателей.

Если есть возможность, можно использовать для подключения проточного водонагревателя своими руками гибкие шланги различной длины. Благодаря этому вы избавитесь от возни с металлическими и пластиковыми трубами.

В некоторых случаях можно обойтись без тех или иных инструментов и материалов, так как схем подключения довольно много

Также во внимание принимается расположение труб и точек разбора воды

Из чего сделать накопительный бак

Перед  тем, как сделать водонагреватель, необходимо определиться с конструктивными особенностями будущего бойлера. Чаще всего, это накопительная емкость с установленным внутри ее ТЭН, который отвечает за нагрев воды.

Для накопительного бака лучше выбирать емкости из стойкого к коррозии металла. Наиболее походящие варианты: нержавеющая или эмалированная сталь, качественный пластик, алюминий. Можно использовать и железные баки, только их придется предварительно обрабатывать специальным защитным составом, который минимизирует образование ржавчины. В противном случае вода, проходящая через такое нагревающее устройство, может быть не пригодна для бытовых нужд.

Отопление от водонагревателя своими руками: нюансы работы

Как правило, бойлер используют преимущество для обеспечения жилья горячей водой. Воду, текущую по трубам, нагревает ТЭН. Уже горячая вода распространяется по трубам в ванную или на кухню.

Выбирать водонагреватель нужно в зависимости от площади помещения

Чаще всего небольшие проточные нагреватели применяются для обогрева дач с непостоянным проживанием. Существенный недостаток использования такого прибора – большой расход электричества. Перед использованием бойлера, как отопительного котла, нужно оборудовать его насосом для циркуляции теплоносителя и предусмотреть возможность пополнять систему напрямую из водопровода. Для отопительной системы не рекомендуется использовать самодельный водонагреватель в связи с небезопасностью его использования.

Последнее время набирают популярности индукционные водонагреватели, которые используются для нагрева воды и обогрева помещений.

Преимущества и недостатки бойлера косвенного нагрева

Плюсы использования бойлера, сделанного своими руками:

  • подключение к центральной системе отопления;
  • установка вблизи отопительного котла;
  • незначительные затраты на монтаж контура;
  • существенное сокращение расхода энергоресурсов;
  • обеспечение водой постоянной температуры.

К минусам стоит отнести следующее:

  • для установки бойлера требуется большая площадь или отдельное помещение;
  • для нагрева большого объема воды необходимо продолжительное время, при этом обогрев помещений будет осуществляться с меньшей интенсивностью;
  • быстрое образование отложений на змеевидной трубке, требующее очищения химическим или механическим способом два раза в год.

Тогда подогрев воды будет осуществляться при помощи электроэнергии. В этом случае включать бойлер можно в ночное время, когда действуют ночные, низкие тарифы или по мере необходимости.

Изготовление бойлера своими руками

Вследствие довольно-таки несложного принципа работы такое устройство можно сделать самостоятельно. Теперь рассмотрим, как сделать бойлер косвенного нагрева своими руками.

Вся работа по изготовлению водонагревателя состоит из сборки составных частей конструкции:

Бак

В качестве емкости бойлера используется бак. Его объем зависит от потребностей хозяев дома в горячей воде и рассчитывается из количества 50–70 литров на каждого человека ежедневно. Ориентировочно на семью из 4-х человек подойдет 200-литровый бойлер.

Для нагревательного устройства бак должен быть изготовлен из нержавеющей стали, сплавов алюминия или другого материала, стойкого к коррозии. Как альтернатива – газовый баллон, но его стенки предварительно необходимо очистить и прогрунтовать. Без этого действия горячая вода будет иметь запах газа.

В баке проделывают 5 отверстий: 2 сбоку для монтажа змеевика, одно внизу для входной трубы, одно вверху для отбора воды и одно внизу для сливного крана. Для использования бойлера вне отопительного сезона следует предусмотреть установку ТЭНа. Для него также высверливается нижнее отверстие. К проделанным отверстиям крепятся запорные элементы или шаровые краны.

Змеевик

Для этого элемента подходит медная или латунная трубка, диаметр и длина которой зависят от объема бака. В среднем на каждые 10 литров рассчитывается 1,5 кВт тепловой мощности змеевидной трубки. Можно использовать трубку из металлопластика или другого металла с хорошей теплоотдачей.

Трубка накручивается по спирали на цилиндрическую оправку. Для этого можно взять бревно или трубу большого диаметра.

При намотке змеевика важно следить за витками:

  • в целях наилучшего контакта греющей поверхности трубки с нагреваемой водой витки не должны соприкасаться друг с другом;
  • не стоит делать навивку с чрезмерным усилием, тогда снять змеевик с оправки будет непросто.
  • Количество витков на змеевике рассчитывается от объема и высоты бака.

Теплоизоляция

Снаружи бак необходимо покрыть слоем изоляции. Он необходим для увеличения КПД и снижения тепловых потерь. Для утепления емкости подойдет монтажная пена, минеральная вата или любой другой теплоизоляционный материал, который крепится к основе проволокой, клеем или полосовыми стяжками. Для аккуратного внешнего вида корпус бака лучше покрыть тонким листовым металлом или фольгированным утеплителем.

Утеплить бак можно также при помощи другой емкости большего диаметра. Для этого сделанный бойлер своими руками вставляется в большой бак, а простенок по принципу термоса заполняется утепляющим материалом или пенопластом.

Монтаж

Сборка бойлера, изготовленного своими руками, осуществляется после подготовки всех составных частей:

  • змеевик по центру или вдоль стенок монтируется внутри бака, к его входной и выходной трубе припаиваются патрубки;
  • для вертикально стоящего бойлера ко дну привариваются опоры, для навесного устройства – петли «ушки»;
  • устанавливается ТЭН;
  • бойлер плотно закрывается крышкой;
  • подключение змеевика по схеме изготовления бойлера косвенного нагрева своими руками к контуру отопительной системы;
  • подсоединение входной/выходной трубы для воды;
  • разводка трубы в кухню или в ванную в точке водоразбора.

Утепление водонагревателя

  • К поверхности корпуса приваривается 7-10 угольников так, чтобы вторая полка пролегала параллельно поверхности трубы. Сварка осуществляется не сплошным швом, а посредством четырех прихваток, длина которых составляет 1 см.
  • Из тонкого листового материала вырезается полоска шириной на 2 см больше, чем расстояние между торцевыми кругами основания. Длины полоски должно хватить на обертывание прибора.
  • С двух сторон полоски делаются бортики, ширина которых составляет 1 см. Посредством секатора или ножниц для резки металла бортикам придается пилообразная форма. Зубцы размечают зигзагом. Они должны иметь форму равностороннего треугольника. Зубцы на краю полоски, которые находятся напротив уголка, срезаются.
  • Полоска прикладывается к уголку. Следует обеспечить ее правильное направление, чтобы осуществить оборачивание агрегата. После установки заклепок исправить ошибки в работе будет невозможно.
  • Далее следует просверлить полоску и уголок. Следует сделать семь отверстий и скрепить детали при помощи устройства для клепания.
  • Вырезается кусок нужного размера из минеральной ваты и вставляется между уголком, к которому прикреплен тонкий металл и соседний уголок.
  • Утеплитель покрывается металлом и закрепляется при помощи заклепок.
  • Аналогичная операция осуществляется и с другими уголками.

Порядок изготовления бойлера

Чтобы сделать самодельный накопительный бойлер для нагрева воды понадобиться:

  • Устанавливаем емкость, которая предоставит нужный объем горячего водоснабжения.
  • Помещаем изготовленный змеевик своими руками из металлической трубы. Желательно из нержавеющей стали.
  • Оборачиваем бак слоем теплоизоляционного материала.
  • С помощью шланга и фитингов запитываем змеевик от отопления частного дома.
  • Таким же образом осуществляем монтаж подачи холодного водоснабжения, предварительно установив аварийный вентиль.
  • Монтируем обратный шланг с горячим водоснабжением к внутридомовой разводке.

Из чего и как сделать бак

Резервуар для содержания горячей воды можно изготовить собственноручно. Идеально подобрать бочку из нержавейки, также подойдут неиспользуемые баки из пластика или металла. Объем планируется, исходя из нужного количества горячей воды. В процессе создания конструкции понадобиться резак и сварочный аппарат.

Без базовых навыков электросварки и знаний принципов работы резаком изготовление бака для бойлера запрещается.

Изготавливаем бойлер из газового баллона своими руками. Использованный баллон необходимо поделить на две части и тщательно промыть промышленными веществами. Затем обрабатываем внутреннюю часть изделия слоем грунтовой краски.

В емкости проделываются отверстия: для подключения шланга холодного водоснабжения, отвода уже прогретой воды и два отверстия для монтирования змеевика. Подключение к автономному отоплению работоспособно в холодный сезон.

Теплоизоляция

В связи с тем, что водонагреватель своими руками разогревает воду до невысоких температур, рекомендуется обернуть бак теплоизолятором. Работы по утеплению внешних стенок сосуда осуществляют до финальной сборки конструкции. При отсутствии специальных материалов, для этого используют монтажную пену. Чтобы увеличить коэффициент полезного действия теплоизолятор покрывают слоем гидроизоляцией. Теплоизоляцию можно сделать из емкости большего диаметра, чем бак.

Изготовление змеевика

Позаботимся о создании конструкции змеевого устройства, чтобы сделать бойлер своими руками. Труба для приготовления устройства, должна обладать повышенным уровнем теплоемкости. Поэтому чаще всего змеевик создают из нержавеющих или металлических труб. Внутри бака их располагают в центре конструкции или вдоль стенок резервуара для воды.

Диаметр трубы и число витков, используемых для змеевика, зависят от объема бака.

В частности, промышленные водонагреватели оборудуются стальными трубами диаметром от 63 мм и выше. Для меньшего потребления понадобятся заготовки узких диаметров. Размеры змеевика положительно сказываются на скорости приготовления горячего водоснабжения. Однако такой принцип не стоит использовать для небольших емкостей, так как уменьшится количество нагреваемой воды в резервуаре. Змеевик нуждается в регулярном обслуживании и чистке от всяческих накоплений, которые возникают в процессе использования прибора косвенного нагрева.

Сборка и подключение конструкции

  1. В баке для воды проделываются три отверстия под резьбу диаметром ¾″. Привариваем штуцера к стенкам резервуара и вкручиваем в каждый из них по вентилю. Первый кран отвечает за подачу, второй – забор горячего водоснабжения, третий предназначен для регулирования давления внутри емкости и слива воды в период неиспользования нагревателя.
  2. Вставляем в бак готовый змеевик. На концах устройства просверливаются отверстия в стенках резервуара. И подключается разводка для подключения к системе отопления по принципу вентилей. Внутри емкости можно закрепить змеевик на сварку, но не сильно, чтобы в дальнейшем его можно было демонтировать.
  3. Проводим работы по герметичности змеевика. Каждый изгиб и стык тщательно обрабатывается специальным раствором. Проверяем целостность системы с помощью компрессора.
  4. Заканчиваем визуальное оформление конструкции. Бойлер своими руками может быть выкрашен в любой цвет. К прибору крепятся ручки. Устанавливается крышка с защелками в открытой части резервуара.
  5. Проводим утеплительные процедуры. Монтируем слой теплоизолятора.
  6. Остается установить бойлер своими руками. Как следствие осуществляем подключение холодного водоснабжения. Проверяем, как работает бойлер.

Принцип работы индукционного нагревателя

Перед самостоятельным сбором индукционного нагревателя нужно сначала ознакомиться с общим принципом работы техники подобного типа. Такие агрегаты во многом схожи с оборудованием, которое снабжено ТЭНами. В них так же происходит преобразование электричества в тепло, которое необходимо для обогрева помещений дома.

Нагревание устройства происходит за счет энергии электромагнитного поля, создаваемом в индукторе. В его качестве выступает катушка в виде цилиндра с обмоткой. Электричество, проходя через эту катушку, создает напряжение. В результате действия переменного тока образуются вихревые потоки. Затем энергия электромагнитного поля забирается теплоносителем, в качестве которого выступает вода. После происходит генерация этой энергии в тепло. За короткий срок вода при таком нагреве достигает достаточно высоких температур.

Схема индукционного нагревателя

Схема устройства самодельного бойлера косвенного нагрева

Стандартная схема устройства водогрейного прибора в виде бойлера, может иметь существенные отличия в зависимости от вида и конструктивных особенностей. Приборы косвенного нагрева не способны самостоятельно производить тепловую энергию, но могут быть снабжены встроенными ТЭНами, посредством которых эффективно поддерживается температурный режим воды в заранее заданных пределах.

Схема устройства предполагает наличие в конструкции основных составляющих, представленных:

  • накопительным резервуаром;
  • наружным корпусом;
  • теплоизоляцией;
  • тепловым обменником;
  • местом для подсоединения дополнительного нагревательного элемента;
  • ревизионным отверстием;
  • входным отверстием для холодной воды;
  • входом и выходом для теплового носителя;
  • местом подключения термометра;
  • рециркуляционной линией;
  • выходом для горячей воды;
  • магниевым анодом.

Внутри утепленного резервуара встроен нагревательный элемент с подведенным тепловым носителем. Холодная вода поступает через нижнюю часть резервуара, а отбор горячего водоснабжения осуществляется из верхней части.

Водогрейное оборудование такого типа оснащается защитным магниевым анодом. Самые современные и дорогостоящие модели снабжаются парой дублирующих змеевиков.
Поддержание температурного режима обеспечивается ТЭНом с термостатом, встраиваемым в верхней части резервуара.

Схема нагрева двух типов бойлеров

Также выпускаются бойлеры с косвенным типом нагрева, полностью лишенные змеевика. Такая особая конструкция носит название «резервуар в баке», что обуславливается наличием внутри одного бака второго резервуара. Нагрев воды в таких водогрейных приборах происходит внутри резервуара, а перемещение теплового носителя осуществляется между стенками.

Заводские модели бойлеров с нагревом косвенного типа и циркуляционным патрубком оснащаются обязательными элементами, представленными магниевым анодом и группой безопасности, а также температурным датчиком.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
