Процесс изготовления самоделки:
Первым делом собираем основание станка, проще всего сделать его прямоугольным, но автор решил сделать основу в виде круга. Для начала чертим круг, а потом нарезаем куски труб, которые будут уложены в этот круг.
В завершении сгибаем в круг профильную трубу и все хорошо свариваем. Чтобы согнуть трубу в круг, делаем в ней ряды пропилов болгаркой, они должны быть на одинаковом расстоянии друг от друга.
Подготавливаем и привариваем к основанию стойку, она должна находиться четко вертикально. Укрепляем стойку, вырезав треугольник из трубы или другими деталями. Само собой, стойку для трубы хорошо зачищаем от ржавчины и изначально проверяем, чтобы труба была ровной.
Изготовим каретку, которая будет двигаться по стойке. Каретка делается из профильных труб, резьбовых стержней и подшипников, которые работают в качестве роликов. Все это дело стягивается гайками с шайбами. Каретку затягиваем на стойке, в итоге подшипники плотно прижимаются к трубе, и люфтов практически нет.
В завершении изготавливаем из стальной пластины крепления для мотора. Отверстия должны иметь овальную форму, чтобы мотор можно было отодвинуть, тем самым натянув ремень.
Рабочая ось с патроном. Первым делом изготовим втулку для оси, для этого понадобится кусок круглой трубы, в нее запрессовываем подшипники, для долговечности лучше поставить по два подшипника с каждой стороны.
В качестве оси автор использует резьбовой стержень, наворачиваем на ось по две гайки с каждой стороны, в итоге получается упор. Вставив ось на свое место, завариваем подшипники сверху шайбами и обрабатываем сварку болгаркой.
Изготовленная втулка строго под прямым углом приваривается к каретке. Вот и все, теперь с одной стороны ставим на ось шкив, а с другой стороны устанавливаем сверлильный патрон. Перед финальной установкой проверяем угольником с разных сторон, чтобы сверло стояло строго перпендикулярно относительно основания.
Подающий узел. Изготавливаем поддающий узел, для этого берем блок с велосипедными звездочками и делаем под него ось, в итоге звездочки должны свободно вращаться на оси. Ось приваривается к пластине, а пластина крепится к каретке. К самому блоку звездочек привариваем ручку, которую можно сварить из профильных труб.
Устанавливаем цепь от велосипеда, на основе делаем простой фиксатор для цепи. Пробуем поработать, выбираем для себя оптимальную звездочку, чтобы работать на станке было легко и комфортно.
Ставим включатель в доступном месте, красим станок, вот и все, после этого станок можно будет тестировать. Для демонстрации работы автор сверлит довольно толстую листовую сталь, используя сверла большого диаметра. Крутящего момента хватает с лихвой, что и требовалось доказать. Если обороты будут недостаточными, на ведомую ось можно поставить еще один шкив маленького размера.
Процесс изготовления станка, также показан в этом видео:
На этом проект завершен, надеюсь, вам самоделка понравилась, и вы нашли для себя полезные мысли.
Уход и обслуживание
Работа шлифовальных станков сопровождается выделением больших количеств пыли. Для ее удаления используются мощные местные вытяжные установки. Если они отключены, использовать оборудование нельзя — это угрожает здоровью работника. Однако, полностью избавиться от пыли невозможно, поэтому по окончании работы следует сразу же тщательно очистить станок при помощи промышленного пылесоса и щетки.
Замену абразива производят по мере его выхода из строя или по технологическим условиям обработки. Для сохранения производительности надо иметь запас готовых дисков с установленной наждачкой, или склеенных шлифовальных лент разного типа. Их хранят в закрытом шкафу, чтобы не накапливалась пыль и не деформировалась поверхность ленты.
Во время работы образуется значительный заряд статического электричества. Для его отведения требуется качественное заземление. Необходимо периодически проверять его состояние и восстанавливать при необходимости.
Хотите собрать шлифовальный станок своими руками?
Конечно!Неособо
Делаем токарный станок по дереву из стиралки
Что можно ещё сделать с двигателем от стиралки? Одна из популярный идей – токарный станок по дереву. Рассмотрим поэтапный процесс.
| Иллюстрация | Описание действия |
|---|---|
| Для прочной фиксации двигателя на верстаке изготовьте крепежи из металлического уголка. Для этого высверлите отверстия для фиксации к ножкам мотора и столу. | |
| Для крепления деревянной детали потребуется фланец, зафиксированный на валу мотора, и вот такие шпильки, изготовленные из обычных болтов со срезанными головками. Эти шпильки вкрутите в основание. Потребуется 3 шпильки. | |
| Фиксация мотора осуществляется к столу саморезами, к металлической части – болтами. | |
| Противоположный конец деревянной детали крепится таким приспособлением. Оно состоит из винта с петлёй, двух перпендикулярно закреплённых на уголки деревянных подставок. | |
| Эта деревянная деталь должна быть подвижной, чтобы можно было использовать разные заготовки. Для подвижности она крепится на нарезной шпильке с помощью болтов. | |
| Для управления мотором потребуется блок питания. Можно использовать одни из компьютерных блоков. Вам потребуется установить выключатели для регулировки скорости вращения. | |
| Как подключить мотор к блоку питания в анимации. | |
| Чтобы направлять инструменты, сделайте подручник. Он состоит из двух деревянных деталей и металлического уголка. Все части подвижны за счёт крепления на один болт. | |
| Нижняя часть подручника жёстко фиксируется на верстаке с помощью саморезов и уголков. | |
| Заготовка фиксируется на станке с двух сторон: слева − на шпильках, справа – на болт с ручкой. Для фиксации в заготовке нужно высверлить соответствующие отверстия. | |
| Для работы потребуются заточенные инструменты – резаки. | |
| Окончательная шлифовка заготовки производится с помощью полоски наждачной бумаги. |

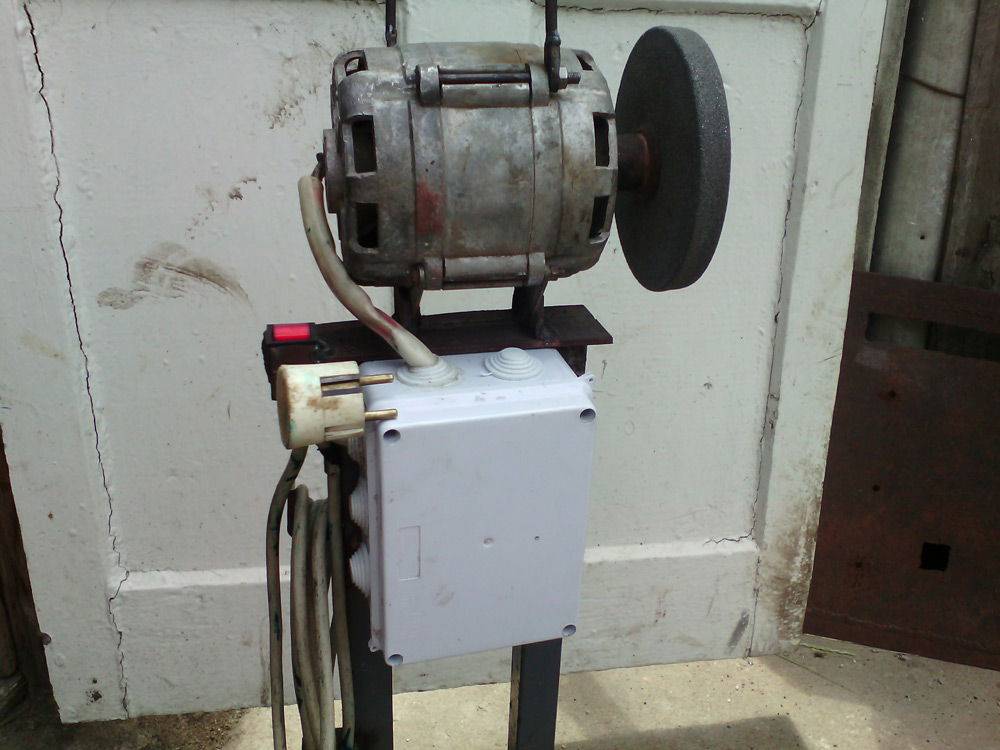

Наждак из двигателя от стиральной машины
Чем хороши советские стиральные машины – они были оборудованы надежными электрическими двигателями
Еще один плюс применения таких моторов для точила заключается в небольших мощности и оборотах вала, а это важно для точильного круга наждака, который на больших оборотах может просто расколоться при контакте с обрабатываемым инструментом. Хороший вес и питание от сети 220 В тоже удобны: в первом случае наждак будет устойчив без применения дополнительных обвесов, второй показатель избавляет мастера от необходимости собирать пусковой узел для наждака: его попросту можно взять от стиралки
Наждаки из двигателя от стиральной машины ничем не уступают заводским моделям. И если в случае с китайской техникой можно еще сомневаться в длительности службы изделия, то самодельная конструкция, где каждая деталь прошла через свои руки, действительно будет незаменимым помощником долгие годы.
Что потребуется
Для изготовления наждака своими руками потребуется определенный инструментарий и материалы. Самая простая конструкция исключает необходимость применения сварочных и токарных работ, что позволяет изготовить ее практически любому человеку. Набор необходимого инструмента:
- электролобзик или обычная ножовка по дереву (лучше, если ножовка фасовочная);
- электрическая дрель с набором сверл;
- шуруповерт или фигурная отвертка;
- угловая шлифмашина;
- паяльник на 100 Вт;
- маленькая стамеска;
- угольник с одним из углов на 90 градусов;
- штангенциркуль;
- чертежный циркуль;
- чертежный карандаш и рулетка;
- ножницы по металлу;
- настольные тиски;
отрезок наждачной бумаги зернистостью 150.
Набор необходимого материала и оборудования:
- модель советского электродвигателя от стиральной машины с конденсаторами;
- тумблер на нагрузку до 1.0 кВт;
- шнур с розеткой длиной 2 метра;
- маленький точильный камень с диаметром посадочного отверстия 32 мм;
- плита ДСП размером 0.5х0.5 метра и толщиной 0.02 метра;
- фанера многослойная размером 0.15х0.15 метра и толщиной 0.01 метра;
- брус размером 60х60 мм и высотой 0.2 метра;
- саморезы по дереву на 50 и 20 мм с прессшайбой;
- оцинкованная жесть размером 0.5х0.5 метра и толщиной 1 мм;
- резиновые пробки от антибиотиков в количестве 4 шт.
Какой двигатель выбрать
Как упоминалось выше, параметры мотора стиральной машины должны соответствовать определенным критериям. Брать первый попавшийся двигатель и выстраивать под него конструкцию наждака не очень практично, если в итоге окажется, что на таком станке невозможно будет работать. Поэтому умельцы, имеющие практический опыт, рекомендуют исходить из следующих моментов при выборе двигателя для изготовления наждака своими руками:
- самые распространенные модели среди советских двигателей, которые используют для изготовления наждака, – это моторы таких стиралок, как «Малютка», «Сибирь», «Волга» или «Вятка»;
- рекомендуемый предел вращения вала двигателя – 1500 оборотов в минуту;
- мощность желательно брать не ниже 100 Ватт и не выше 1000 Вт, наиболее известные моторы имеют мощность в пределах 400 Ватт;
- если на двигателе имеются опорные лапы с отверстиями для крепежа, это только приветствуется;
- двигатель будущего наждака должен быть рассчитан на напряжение 220 Вольт.
Во время демонтажа двигателя со стиральной машины важно снять вместе с ним всю пусковую схему, чтобы отдельно не подбирать и не покупать конденсаторы для наждака. Если двигатель не имеет опорных лап, это не помешает установить его в конструкцию
Здесь важно, чтобы у него были шпильки, посредством которых стягивается корпус агрегата: при помощи крепления его за эти шпильки мотор и будет установлен на наждак.
Как и из чего сделать элементы защиты
Защитный кожух в наждаке – предельно важный элемент конструкции. Он служит предохранителем от возможных травм при разрушении точильного камня, а также предотвращает попадание искр в глаза и на близлежащие предметы. Также, если брать двигатели от стиральных машин, то в некоторых из них обмотка статора может быть открытой и ее нужно защищать от попадания абразива и других посторонних частиц. Герметизировать корпус двигателя нельзя, так как это нарушает режим охлаждения агрегата и он может выйти из строя. В таком случае защитный кожух тоже играет немаловажную роль, одновременно защищая двигатель наждака. Самый удобный способ сделать защитный кожух своими руками – изготовить его из оцинкованной стали. Не обязательно делать его круглым, повторяя контуры рабочего заточного круга, проще сделать его в виде усеченного конуса, где верхняя часть по размерам слегка превышает диаметр камня. Прикрепить такой кожух проще всего не к двигателю, а непосредственно к опоре наждака, на которой установлен мотор.
Этапы сборки наждака своими руками
- Основание станка – это плита ДСП 50х50 см. В ее среднюю часть укладывают двигатель и габариты двигателя очерчивают карандашом, чтобы примерно знать, где он будет установлен.
- У двигателя, как правило, имеется четыре шпильки или длинных винта, которыми стянут его корпус. Две соседние шпильки и будут теми точками, куда будут прикручены опорные скобы.
- Опорные скобы наждака в виде буквы «П» изготавливают из двух отрезков оцинкованной стали шириной 5 см и длиной такой, чтобы расстояние между ножками было равно расстоянию между шляпкой и гайкой винта, а высота ножек примерно равна 6 см. В ножках каждой скобы сверлят отверстия под винт, в длинной части скобы – два отверстия под саморезы.
- Раскручивают два соседних винта, надевают на лепестки крышек корпуса скобы и вновь ставят винты на место.
- Скобы поворачивают так, чтобы их длинные стороны лежали друг с другом в одной плоскости, и затягивают винты.
- Двигатель устанавливают в ранее очерченное место на скобы и прикручивают их саморезами к плите наждака.
Крепление пусковой схемы и тумблера к основанию:
- Берут литровую пластиковую емкость с крышкой из-под акриловой краски (или подобную) и крышку прикручивают рядом с двигателем так, чтобы в нее можно было вставить емкость, перевернув последнюю вверх дном.
- На бортике ведра делают пропил под провода, а на дне ведра устанавливают тумблер рычагом переключателя наружу.
- На крышку термоклеем приклеивают все конденсаторы, соединяют их пайкой с тумблером и шнуром питания.
- Ведро надевают и защелкивают на крышке, предварительно вставляя провода в заранее сделанную прорезь.
- Из фанеры электролобзиком выпиливают два кружка диаметром 60 мм и один кружок диаметром 32 мм.
- В середине каждого круга сверлят отверстие диаметром, равным диаметру рабочего вала двигателя.
- Два кружка разного диаметра совмещают отверстиями и соединяют между собой при помощи клея и двух саморезов.
- В полученной детали, в торце более крупного кружка, сверлят сквозное отверстие диаметром 3 мм к центру и в это отверстие вкручивают саморез (стопорный) так, чтобы он был виден в центральном отверстии.
- Вдоль вала двигателя с одной стороны снимают 2 мм стали для того, чтобы упершийся в это место стопорный саморез не давал прокручиваться фланцу.
- Фланец надевают на вал двигателя и фиксируют саморезом.
- На фланец надевают камень и стягивают его саморезами через деревянный кружок.
Изготовление защитного кожуха:
- Защитный кожух состоит из двух частей, обе из которых представляют усеченные конусы. Расстояние между ними должно быть на 2.5 см шире, чем толщина заточного круга.
- Боковые части и торец кожуха изготавливают из оцинкованной стали и соединяют между собой при помощи пайки мощным паяльником.
- В одном месте торца болгаркой вырезают окошко под рабочую зону, на боковой стороне делают вертикальную прорезь шириной, равной диаметру вала двигателя, чтобы кожух можно было надеть сверху.
- Кожух крепят к ДСП наждака при помощи саморезов.
Самостоятельный монтаж наждака
После того как самодельный наждак сконструирован, приступайте к его фиксации на верстаке. Снимите с техники кронштейн и зафиксируйте изделие к верстаку с помощью болтов. Разместите двигатель по горизонтали. Чтобы уменьшить степень вибрации, возникающую в процессе установки, наденьте на уголок окантовку, выполненную из резинового кусочка эластичного шланга.
Техника безопасности предусматривает создание специального кожуха, который защитит от откалывающихся обломков круга с абразивом. Воспользуйтесь толстым металлическим кольцом (полосой), величиной 2–2,5 мм.
Располагайте наждак так, что вам было удобно с ним работать
Под рабочей деталью следует зафиксировать небольшой кусок оцинкованного листа, который послужит для верстака хорошей защитой от летящих огнеопасных искр. Не забудьте надеть специальные очки.
Наждачный станок будет более полноценным и профессиональным, если вы используете оргстекло, толщина которого составляет 5 мм, оно фиксируется к кожуху движка. По желанию можно сконструировать самодельный наждак со стеклом, откидывающимся под углом 180 градусов. Удобства добавит подручник, на который можно опереться.
Вытачиваем фланец
Чтобы посадить наждачный круг на втулку двигателя от стиральной машины, потребуется фланец, так как диаметр вала как правило не совпадает с диаметром камня. Если подходящего по диаметру заводского фланца нет, то делаем его своими руками. Берем кусок металлической трубы, диаметр которой такой, что труба легко и прочно запрессуется на вал двигателя, обычно подходит труба диаметром 32 мм. По длине стальная труба не должна превышать 150-200 мм, этого будет достаточно, чтобы закрепить на ней наждачный круг.
Итак, на одном конце трубы при помощи метчика делаем резьбу, примерно по длине превышающую толщину круга в два раза. После этого второй конец трубы необходимо хорошо нагреть, например паяльной лампой и надеть на вал. Закрепить фланец, сделанный своими руками можно сваркой, если есть возможность, либо болтом, просверлив для этого фланец и вал насквозь.
Переходная часть от двигателя к наждачному кругу готова, теперь накручиваем на резьбу гайку, затем шайбу. После шайбы одеваем точильный круг, который закрепляем шайбой и гайкой. Гайки закручивайте хорошо, для прочности можно в конце прикрутить еще одну контргайку.
Подключаем двигатель
Для самостоятельной сборки наждака мастера рекомендует брать двигатели от таких стиральных машин советских времен, как «Волга», «Ока» или «Вятка». Объясняется это тем, что двигатели на них мощные. В целом, достаточно двигателя мощностью около 200 Вт, на 1000-1500 оборотов, хотя двигатель мощностью 400 Вт на 3000 оборотов также можно использовать, чтобы сделать бытовой наждак своими руками. Но при этом наждачный камень должен быть очень прочным, иначе при таких оборотах он разрушится.
Очень важный этап в изготовлении наждака – это подключение двигателя к электрической сети. Для этого потребуется электрический провод и вилка. Подключение двигателя от стиральной машины автомат и двигателя от советской стиральной машины немного отличается. В двигателе от автоматической машинки из шести проводов, потребуются только 2 провода, идущие на щетки двигателя, и 2 провода от статора. Оставшиеся 2 провода – это провода таходатчика.
Чтобы найти эти провода, нужно взять мультиметр. Замеряя сопротивления проводов, находим провода таходатчика, их сопротивление около 70 Ом и убираем их в сторону. Сопротивление остальных проводов определяем попарно. Теперь один провод статора соединяем с проводом от щеток, заизолировав соединение изолентой. Оставшиеся два провода подсоединяем к электрическому проводу с вилкой на конце.
Для подключения двигателя от советской стиральной машины, нужно из 4 проводов определить, какие являются рабочими, а какие – пусковыми:
- Берем мультиметр и прикладываем щуп к одному проводу, второй щуп попеременно прикладываем к оставшимся проводам, как только пара будет найдена, убираем провода в сторону.
- Затем замеряем сопротивление второй пары проводов.
- Выбираем рабочую обмотку, в данном случае – это та пара проводов, сопротивление которой оказалось меньшим.
- Теперь подсоединяем провода рабочей обмотки напрямую к электрическому проводу с вилкой. Можно так и оставить, но тогда для запуска двигателя, нужно крутануть круг наждака рукой и он начнет вращаться. В качестве пускового устройства можно использовать кнопку для звонка. Как подсоединить ее к цепи своими руками? Нужно один провод кнопки подсоединить к рабочей обмотке через клемму, а второй к пусковой. На схеме справа показано, как подключить самодельный наждак из двигателя через кнопку, где SB – кнопка, ОВ – рабочая обмотка, а ПО – пусковая обмотка.
При работе с электрикой своими руками будьте осторожны. Если сомневаетесь в своих возможностях, обратитесь к тому, кто с мультиметром «общается на ты» и понимает, как подключить самодельный наждак к сети правильно. Также можете найти видео инструкцию по подключению двигателя в интернете или посмотреть вот это видео.
Этапы работ по изготовлению наждака
2. Целесообразно заказать в токарной мастерской специальный фланец для крепления наждачного круга на вал электродвигателя с набором крепёжных гаек, поскольку самостоятельное изготовление данного элемента требует наличия специальных станков, а также соответствующего профессионального опыта.
3. Изготовление опорной рамы.
3.1. Используя углошлифовальную машинку, на широкой грани большой трубы прямоугольного сечения, согласно чертежу, следует вырезать паз, в который впоследствии будет помещён конденсатор. Также, потребуется вырезать в уголках соответствующие выемки для будущего монтажа электродвигателя.
3.2. Из имеющихся в наличии заготовок труб, уголков необходимо сварить раму, воспользовавшись сварочным аппаратом.
3.3. С помощью дрели нужно просверлить заданное количество отверстий под монтаж двигателя стиральной машины.
4. Изготовление вспомогательного столика.
4.1. На горизонтальной поверхности одной из металлических пластин требуется просверлить дрелью продольные пазы, которые будут служить направляющими для перемещения столика в определённое рабочее положение. Поверхность второй (верхней) пластины оставляется гладкой.
4.2. С помощью сварочного аппарата выполняется сварка элементов столика: 2-х металлических пластин, квадратной трубы.
5. За счёт болтового соединения, выполняется крепёж столика к раме.
6. Используя щётку по металлу, закрепленную на «болгарке», выполняется зачистка всех шероховатостей, неровностей полученной конструкции.
7. Все металлические части конструкции покрываются краской по металлу.
8. На нижнюю часть рамы крепятся резиновые амортизаторы при помощи саморезов.
9. Выполняется сборка электрической схемы, на раме закрепляется выключатель.
10. Из куска оцинкованной жести изготавливается и монтируется защитный фартук на двигатель.
11. Выполняется полная сборка конструкции точила, с подключением всех электрических элементов. Собранный наждак готов к работе.
Процесс самостоятельного изготовления точильного станка гарантированно окажется несложным даже для человека, имеющего небольшие навыки работы с металлом и обладающего элементарными познаниями в электрике. Такой наждак станет хорошим вспомогательным оборудованием для каждого хозяйственного человека, предпочитающего решать бытовые проблемы своими силами.
Правильно наточить нож вручную довольно сложно. Придется некоторое время нарабатывать привычку удерживать постоянный угол заточки, что совсем нелегко. Облегчить задачу может приспособление для заточки ножей. Есть фабричные варианты. Но за хорошие экземпляры надо отвалить пару сотен долларов, а это явно немало. Хорошая новость в том, что приспособления эти несложно изготовить своими руками. Причем многие самодельные точилки для ножей не хуже по функционалу, чем от именитых производителей, зато обходятся во много раз дешевле.
Демонтаж и подключение электродвигателей
Извлекая б/у электромотор из корпуса стиральной машины, необходимо учитывать некоторые нюансы.
снимают вместе с конденсатором
. При этом конденсатор необходимо разрядить, в противном случае можно получить удар током.
На статоре низковольтного коллекторного электромотора установлены постоянные магниты, попеременно подключаемые к источнику тока
. На корпусе такого двигателя должна быть информационная табличка с указанием величины и полярности подключаемого напряжения.
Инверторные электродвигатели демонтируют вместе с блоком электронного управления
. На корпусе последнего также имеется табличка (наклейка), где указана величина питающего напряжения и его полярность.
Прежде чем запустить двигатель от стиральной машины, необходимо разобраться в назначении его проводов и правильно их подключить. У разных производителей они имеют различные цвета, поэтому предварительно их необходимо «прозвонить» с помощью тестера.
В самоделках чаще всего используются коллекторные электродвигатели от стиральных машин. Они, как правило, имеют 6 проводов. При этом выводы от тахогенератора практически не используются
. Их сопротивление при прозвонке составляет порядка 60-70 Ом. Определив эти провода, их отводят в сторону и скрепляют изолентой (чтобы не мешали).
Оставшиеся проводники идут к статору и ротору (2 провода) и к токопроводящим щеткам (2 провода). На монтажных схемах их обозначают цветными или нумерованными стрелками. Например, «стрелками 1» помечают провода, ведущие к щеткам, а «стрелками 2» – к обмоткам статора. Проще всего определить выводы, идущие от щеток
. Их прозванивают со стороны контактов, предварительно вынув графитовые стержни. Сопротивление проводов обмотки статора находится в диапазоне 12-35 Ом.
Встречаются также моторы, имеющие 3, 4 или 5 проводов. При этом трех проводная схема используется в однофазных моторах, где пусковая обмотка (с меньшим сопротивлением) подключается через конденсатор
. Кроме того, один из проводов может быть заземляющим. Выводы, которые не прозваниваются, могут идти к различным датчикам (например, датчику температуры и др.). Имеет значение и схема включения электродвигателя – звезда или треугольник.
Определив пары проводов, идущие от ротора и статора, соединяют по одному от обмотки статора и от щетки ротора. Оставшиеся два провода подключают к электросети
и тестируют работоспособность электродвигателя.
Совет! В целях безопасности, перед подсоединением к электросети напряжением 220 вольт, двигатель необходимо надежно закрепить на неподвижном основании. Это позволит избежать его непроизвольного перемещения при подаче питания.
