Как самому сделать плиткорез из болгарки

Как сделать плиткорез своими руками: необходимые материалы для инструмента

Как уже отмечалось, нередко для работы с плиткой люди используют самодельный плиткорез, но прежде чем таким пользоваться, его нужно сделать. Как показывает практика, это не так сложно, как может показаться сначала.

Рассмотрим, какие необходимо взять материалы, чтобы изготовить своими руками резак для резки керамической плитки:

  1. Металлический лист применяется для создания основы плиткореза. Желательная толщина такого листа варьируется от 4 до 50 мм.
  2. Болгарка чаще всего выступает в качестве резочного валика для разрезания керамической плитки.
  3. Диаметр хомутов должен быть не менее 0,8 мм и не более 10 мм. Это обязательное условие.
  4. Гайки.
  5. Контргайки.

При помощи данного нехитрого набора, сможете в домашних условиях собрать самостоятельно собственный плиткорез. При этом получите электрический инструмент, оснащенный водяным охлаждением. Вода в данном случае необходима для того, чтобы остужать диск болгарки, который всегда нагревается при работе по разрезанию керамической плитки. Подобный тип охлаждения можно встретить в больших пилах, служащих для распила камней, к примеру, нефрита. Для того чтобы сделать все правильно, необходимы чертежи инструмента с описанием каждой детали и, желательно, с подробным алгоритмом самой работы.

Как резать кафельную плитку болгаркой

Качественная и простая резка кафельной плитки болгаркой должна быть выполнена как можно более профессионально, то есть в итоге вы должны получить ровный гладкий срез и минимальное количество пыли в процессе. Можно выделить три основных направления надреза, в чем не помешает разобраться подробнее.

1. Прямой срез

Из всех вариантов, как распилить плитку болгаркой, этот самый простой. Он подразумевает прямой надрез на материале под углом в девяносто градусов. Для начала нужно надежно зафиксировать саму плитку на ровной поверхности, чтобы ее край выступал над краем как раз настолько, насколько нужно ее обрезать

Совершенно не важно, перпендикулярный или диагональный разрез нужно сделать, относительно плоскости и формы кафеля

Удерживать болгарку нужно таким образом, чтобы вся линия среза вам была хорошо видна. То есть диск должен двигаться по направлению к себе, а не от себя, перекрывая вам весь обзор. Прежде, чем разбираться, как пилить плитку болгаркой, а тем более, приступать к самой работе, обязательно наденьте перчатки и очки, да и другие правила техники безопасности соблюдать не помешает.

2. Угол 45 градусов.

Обычный прямой угол среза на кафеле не всегда подходит, к примеру, когда необходимо состыковать ее красиво, да и при выполнении фигурных элементов, отделанных керамикой, может потребоваться срезать ее под углом в сорок пять градусов, что выполнить на практике будет намного труднее. Но все возможно при определенном старании, потому давайте рассмотрим, как нужно действовать.

Сперва аккуратно отрежьте плитку под обычным прямым углом, учитывая размеры кафеля, которые вам нужны. Проверните болгарку так, чтобы диск ее был расположен под нужным углом и аккуратно снимите лишнее с кромки среза, старясь не задеть лицевую поверхность. Если сделать идеальный косой срез все равно не получилось, можно довести его до идеала обычной наждачной бумагой или шлифовальным кругом.

3. Отверстие в кафеле

Наиболее сложновыполнимый процесс, это вырезание в плитке круглых отверстий, которые могут потребоваться под розетки, выключатели, осветительные приборы, а также под разнообразные элементы декора при облицовке. Крохотные дырочки вырезать не получится, потому расскажем, как сделать большие круглые отверстия. Тщательно измерьте и разметьте то, что нужно вырезать на лицевой стороне кафеля. Сделать это можно при помощи обычного маркера или фломастера. Отметить придется не только круг, но и его центр, так что для максимального упрощения не помешает воспользоваться строительным или любым циркулем и линейкой, если они окажутся под рукой.

Диск для резки плитки болгаркой целесообразно взять новый, чтобы он качественно пилил, а не «жевал» края кафеля. Начинайте резать по внутреннему контуру окружности, аккуратно проворачивая инструмент и постепенно углубляясь. После того, как вы пропилите некоторое расстояние, есть смысл сделать перпендикулярные надрезы внутри построенного круга, а потом вынуть четыре сектора, подрезая их в нужных местах.

Если вы действительно желаете разобраться, как резать плитку болгаркой без сколов, то поможет в этом видео, расположенное чуть ниже. Стоит помнить, что работать всегда нужно исключительно по лицевой стороне кафеля, вне зависимости, имеется на ней глазурь или нет. Так риск повредить поверхность гораздо ниже. Не помешает также иметь под рукой наждачку, набитую на деревянный брусок, для доведения срезов до идеала. Потому и отрезать нужно всегда чуть больше, чем необходимо.

Лучше всего расскажет о том, как пилить плитку болгаркой под прямым углом или же наискосок, размещенное в нашей статье видео, посмотреть которое будет полезно даже опытным мастерам, а не только новичкам в строительстве и облицовке.

Необходимые инструменты и материалы

Приступая к изготовлению отрезного станка, следует понимать, что точность его работы напрямую связана с устойчивостью конструкции. Поэтому выбор материала определённой толщины продиктован не столько требованиями к прочности корпуса, сколько необходимостью в его жёсткости.

Прежде чем приступить к работе, надо приготовить:

  • трубу профильную «квадрат» (25х25х2,5 мм);
  • трубу профильную «прямоугольник» (40х20х2,5 мм);
  • лист металлический толщиной 4–5 мм;
  • подшипники шариковые № 202, 203 или 204 – 2 шт.;
  • пруток калиброванный с толщиной, которая равна диаметру отверстия внутренней обоймы подшипника (до 100 мм);
  • пруток диаметром 8–10 мм;
  • шину металлическую (20х4 мм);
  • болты и гайки c резьбой M8 или M.

Из инструментов понадобятся:

  • угловая шлифмашина;
  • дрель или сверлильный станок, набор свёрл;
  • набор плашек для нарезания метрической резьбы;
  • ключи рожковые;
  • сварочный аппарат.

Для изготовления станка лучше выбрать болгарку известного производителя

Основным узлом отрезного станка является угловая шлифмашина. Не рекомендуется использовать «малую» болгарку, рассчитанную на отрезные диски диаметром до 125 мм с мощностью до 500–600 Вт. Помните, что чем больше диаметр режущего круга, тем универсальнее и надёжнее будет станок.

Тщательность выбора электроинструмента обусловлена ещё и большим разнообразием конструкций болгарок, присутствующих на рынке. Поскольку подобное оборудование не унифицировано, то отрезной станок строится под определённую модель и размер УШМ. Если оборудование будет ненадёжным, то при выходе из строя будет сложно установить другую болгарку на его место без необходимости переделки креплений и маятника. Вот почему лучше выбирать продукцию от проверенных производителей — Makita, Bosch и так далее.

установка болгарки

Способы крепления гриндера к нижней поверхности стола могут быть разными. Важная жёсткость и надёжность установки, чтоб сделать невозможным любое смещение болгарки с проектного положения в устройстве, чреватое заклиниванием диска в прорезь стола. Также следует учесть необходимость доступности кнопки включения-выключения инструмента, регулятора скорости вращения и возможность смены диска гриндера.

Для жёсткий крепления к столу употребляют отверстие с резьбой для ручки в корпусе болгарки, которое можно использовать для резьбового соединения гриндера болтом с приваренным к столу кронштейном.

Для исключения выворачивания болта под его головку подкладывают пружинную шайбу Гровера.

Дополнительно к этому соединению инструмент крепят к столу с помощью прижимных хомутов из полосовой стали, изготовленных в согласовании с конструкцией стола. В качестве прокладок между пластмассовым корпусом болгарки и сталью стола употребляют деревянные бруски, в которых нужно сделать пазы по форме корпуса.

Каким диском резать керамическую плитку болгаркой?

Выделяют как минимум 6 разновидностей дисков, пригодных к использованию в комплекте с угловой шлифовальной машиной. От выбора насадки будет зависеть качество работ и достижение разнообразных результатов по запросу мастера.

Каменные диски

Из камня чаще всего изготавливаются заточные насадки. Они представляют собой прочное основание толщиной минимум 6 мм. Благодаря массивной основе каменные диски идеально подходят для заточки инструментов, с которой обычные тонкие насадки справиться не в состоянии.

Как правило, каменные диски для нарезания кафеля не подходят по причине их большой толщины. Зато сделать более острыми подручные инструменты ими можно без особых усилий. Каменный круг с наклеенными лепестками наждачной бумаги подходит для выполнения работ по шлифовке материалов. Зачистку плитки рекомендуется производить мягким абразивом с маркировкой № 120, 150, 180.

Стальные диски

Сталь – сложный сплав железа с углеродом и примесями в виде кремния, серы, марганца и фосфора. Углеродистый компонент, содержание которого не превышает 2,14%, придает стали высокие показатели прочности и твердости. Это позволяет использовать металл в качестве базового материала для производства режущих дисков для болгарки.

Еще один вариант покрытия стальных насадок – электрокорунд. Это абразив из кристаллического глиноземного или синтетического корунда, повышающего распиловочные свойства диска. Маркируются такие насадки синим цветом и используются для резки разнообразных металлических элементов – профилей, листов, уголков, арматуры и труб.

С резкой плитки подобные насадки тем более справятся без труда, даже если предстоит работа с очень толстой напольной плиткой и керамогранитом.

Сегментированные сухорезы

Диск этой модификации тоже выполняется из стали, но отличается от стандартной насадки наличием прорезей. Они располагаются по кромке изделия по направлению к центральной части и делят его на равные сегменты.

Сегментированные диски-сухорезы применяют для обработки очень прочного кафеля из керамогранита и натурального каменного материала. Благодаря наличию сегментированных прорезей насадка служит дольше остальных моделей. Увеличивает срок эксплуатации и воздушное охлаждение в процессе резки.

Единственный недостаток сухорезов – высокая вероятность образования сколов.

Сплошные сухорезы

Насадка сплошного типа, несмотря на название, используется для мокрой резки. Она лишена разрезов, отвечающих за терморазгрузку, поэтому требует применения охлаждающей жидкости – подачи воды в зону реза. Из-за склонности к перегреванию сплошной сухорез беспрерывно работает не дольше 15 секунд. На холостом ходу его оставляют еще на полминуты для остывания.

Несоблюдение этого правила приведет к тому, что серебряный припой будет ослаблен, алмазное покрытие сотрется, а круг утратит первоначальную форму.

Сплошной сухорез обеспечивает более качественный рез. Самое главное – не забыть про подачу воды. Ее поступление можно обеспечить за счет подсоединения шланга или крепления специализированного приспособления.

Комбинированные модели дисков

Диски для резки плитки болгаркой получили подобное название за счет способности работать как на сухом, так и на мокром ходу. Это промежуточный вариант между сегментированными кругами и сухорезами:

  • режет лучше сегментного, но хуже сплошного;
  • непрерывно работает больше сплошного, но меньше сухорезного.

Алмазный круг

иск для резки керамической плитки для болгарки с алмазным напылением – самый дорогостоящий, но вместе с тем самый качественный вариант насадок для болгарки. Что способен разрезать алмазный круг:

  • кафель;
  • камень;
  • пластик;
  • дерево;
  • черный и цветной металлы;
  • бетон;
  • мрамор.

Углеродистое напыление на насадках имеет разную жесткость и состав.

Резка плитки болгаркой алмазным кругом разрешена только теми алмазными дисками, напыление которых совместимо с кафелем.

Алмазные насадки на болгарку тоже бывают сплошными и сегментированными. Выделяют еще одну разновидность – турбо-круги. Они применяются там, где нужно разрезать плитку под углом с большой скоростью.

Советы по эксплуатации инструмента

Плиткорез из болгарки — это несложный в эксплуатации инструмент, но, как и в случае с любым электрическим оборудованием, при работе с ним следует соблюдать следующие правила техники безопасности.

  1. Выполнять резку плитки необходимо по направлению от себя, не создавая при этом слишком сильного давления.
  2. Начинать распил рекомендуется с внешней стороны плитки.
  3. Если вам нужно разрезать кафель, то его лучше зафиксировать специальными щипцами. Это позволит выполнить работу более качественно.
  4. Категорически запрещается работать с инструментом в нетрезвом состоянии или после принятия антигистаминных препаратов, поскольку это может стать причиной травматизма.
  5. Если вы раньше никогда не работали с таким оборудованием, то перед началом резки плитки рекомендуется немного потренироваться, чтобы ненароком не испортить ее.
  6. Чтобы линия реза была идеально ровной, на плитке нужно прочертить прямую линию простым карандашом.
  7. Резать плитку необходимо в защитных очках, чтобы не допустить попадания в глаза пыли или мелкой крошки.

Ручной или электрический плиткорез: какой лучше?

Однако качество разлома у ручных несколько ниже, чем у электрических (многое зависит от профессиональных навыков). Также ручным плиткорезом сложно работать с толстой большой плиткой, например, половой. Если вам нужно устройство для домашнего ремонта или нечастых платных работ, ручного плиткореза будет вполне достаточно. Какой именно выбрать из ручных плиткорезов? Можем посоветовать MTX 87688, который может работать с плиткой длиной до 600 мм.

Если планируете заниматься облицовкой серьезно, берите переносной агрегат. В противном случае для небольшого разового ремонта лучше отдать предпочтения ручному аппарату.

Данные агрегаты более дорогие, чем предыдущие два типа. Если вы все же решили выбрать плиткорез электрический стационарного типа себе в гараж, рекомендуем приобрести модель Калибр ПЛЭ-200/1000 — он относительно недорогой, но при этом мощный и производительный.

Как резать плитку плиткорезом с водяным охлаждением?

Резка плитки – серьезный процесс, поэтому перед тем как приступать к работе рекомендуется ознакомиться с некоторыми нюансами. Все электронные агрегаты, которые включают в себя водяной контур, имеют определенную последовательность резки облицовочных материалов.

Функциональная часть водяных плиткорезов представлена алмазным кругом. Использование такого режущего элемента позволяет ускорить быстро и с высокой точностью выполнять довольно большие объемы работ. При распиле необходимо запомнить, что облицовочное изделие нужно двигать по направлению к диску.

Для того чтобы избежать заедания режущего диска и минимизировать процент вибрации, его нужно фиксировать на столе. Вода, скапливающаяся в резервуаре во время работы, постепенно загрязняется, поэтому необходимо вовремя ее менять.

Давить на обрабатываемое изделие лучше всего с обеих сторон. Это позволит исключить вероятность перекоса и образования сколов. В некоторых случаях алмазный круг может заклинивать. Причем это не зависит от стоимости агрегата и его качества.

Во время процесса резки давить на плитку надо с определенным усилием, оно будет зависеть от ее состава, толщины и плотности

И, конечно, не стоит забывать про элементарные предосторожности во время работы с таким инструментом. Техника безопасности учитывает использование специальных очков для защиты глаз, а также наушники от шума

Виды самодельных плиткорезов

В зависимости от конструктивных особенностей, данные приборы подразделяются на 2 вида:

  • механические;
  • электрические.

Механический представляет собой платформу, на которой будет фиксироваться и резаться плитка. Обычно для этого берут толстую доску с ровной поверхностью. На ней крепятся направляющие и режущий элемент, в качестве которого обычно берут стеклорез и меняют режущую головку на лезвие. Увидеть самодельный механический инструмент можно на рисунке ниже:

Электрический прибор обладает более сложной конструкцией, но он более практичен в использовании. Принцип его работы схож с функционированием болгарки. Для его изготовления также потребуется ровная платформа, на которой вместо стеклореза фиксируется электрический инструмент. Чтобы болгарка в процессе работы не вибрировала и резала плитку ровно, для ее крепления понадобятся стальные трубы. Выглядит электрический стеклорез, как на следующем рисунке:

Стоит отметить, что в продаже встречаются оборудование для резки плитки с водяным охлажденим. Несомненно, такие приборы являются самыми лучшими, поскольку они обладают большей производительностью, но сделать их самостоятельно в домашних условиях невозможно. Поэтому в данной статье будет рассмотрен процесс изготовления электрического прибора. Он не требует больших финансовых затрат, и с его изготовлением сможет справиться каждый.

Делаем плиткорез сами

Как вы уже поняли, самым востребованным решением будет ручной плиткорез. Именно его конструкцию мы осветили подробнее остальных, и именно его мы попробуем собрать своими руками. В рассматриваемом случае мастер изготовит плиткорез, который способен резать плитку в 120 см. Вы можете сделать более компактный вариант.

Таблица. Пошаговая инструкция по изготовлению ручного плиткореза.

Фото, шагиОписание

Шаг 1. Подготовка материалов
Для работы нам понадобится 4 прямоугольных трубы сечением 50*30 см, пластины металла, стальные уголки, шпилька, болты, подшипники и прочее.
Шаг 2. Заготовки для направляющей
Направляющая рельса будет состоять из двух труб длиной по 130 см. Отрезаем их при помощи болгарки, предварительно разметив прямоугольные трубы с четырех сторон карандашом и угольником. Резка также выполняется с каждой стороны по отдельности, чтобы все было максимально ровно.
Шаг 3. Шлифование рельс
Выбираем сторону трубы с наименьшим закруглением и шлифуем ее, чтобы ничего не мешало, той же болгаркой или дрелью, установив соответствующую насадку. Это будет внутренняя часть направляющей, в которой будет перемещаться каретка. Совет! Рекомендуем обработать трубу сразу со всех сторон, чтобы ваше произведение было прекрасно и с эстетической точки зрения.

Шаг 4. Изготовление станины
Для станины также понадобятся две трубы, которые обрезаем в такой же размер и шлифуем. Устанавливаем между ними металлическую полоску, которая послужит изломом, и свариваем это все воедино. Сначала прихватываем детали с торцов, после чего переворачиваем элемент и точечно проходим по всей длине.
Шаг 5. Соединение станины с салазками
Следующий этап включает в себя сразу несколько моментов. 1. К станине с торцов приваривается по шпильке. 2. Делаются салазки – две трубы соединяются так, чтобы между ними оставался зазор в 4,5 мм. 3. К направляющей сверху и снизу привариваются гайки, в которых высверливается резьба. Можно заменить их пластинами с отверстиями. 4. Собирается конструкция таким образом, чтобы между гайками поместилась еще одна, независимая, с помощью которой будет регулироваться высота салазок. 5. Устанавливается контргайка для четкой фиксации направляющей в одном положении.
Шаг 6. Делаем втулки под подшипники
Каретка у нас будет изготовлена из 4-миллиметрового листа нержавейки, к которой будет прикреплено режущее колесико. Бегать каретка будет за счет подшипников, осью которых послужат болты. Болты в подшипниках люфтят, поэтому делаем промежуточную втулку из обычных гаек, стачивая болгаркой все грани. Используем для этого зафиксированную дрель и болт, зажатый в ее патроне. Все очень просто и делается быстро.
Шаг 7. Сборка направляющей
Предварительно собираем подвижный элемент. Компонуется он в следующей последовательности: болт; втулка; подшипник; две переходные гайки, между которыми потом будет зажата каретка; втулка; подшипник; гайка.
Шаг 8. Все детали для сборки каретки
Основание каретки на фото находится слева. Из куска нержавейки вырезана деталь, к которой сверху приварена гайка, а снизу насверлены отверстия под подвижные детали.
Шаг 9. Начало сборки каретки
Режущее колесико на подшипнике крепится между двумя кронштейнами, после чего все стягивается болтовыми соединениями.
Шаг 10. Соединение элементов в одну систему
Устанавливаем режущее колесико на каретку. Дальнее крепление (большой болт) – это механическая часть, которую мы предварительно собирали до этого

Интересно! Обратите внимание, что колесико может быть установлено в двух положениях.

Шаг 11. Фиксация разделителя
Крепим последний элемент конструкции – разделитель

Напомним, что им мы ломаем плитку при нажатии. Совет! На фотографиях показана подробная сборка для лучшей видимости. Вы же должны будете ее сделать сразу на самом станке, иначе просунуть внутрь каретку не получится.

Шаг 12. Готовый плиткорез
Вносим последние штрихи в нашу конструкцию: · приделываем рукоятку – в примере мастер использовал кусок полипропиленовой трубы; · приклеиваем отрезки вспененного теплоизолятора в качестве мягкого основания станины; · устанавливаем фиксатор на каретку над рельсами, чтобы она не проскальзывала. Кстати, сверху также можно было бы поставить подшипники для лучшего скольжения.

Делаем механический плиткорез своими руками

Ручной плиткорез является безопасным инструментом, и не требует подключения к электрической сети. Эти два фактора и обеспечивают популярность этой модели. Кроме того, такой инструмент ввиду достаточно небольшого веса легко транспортировать и на его изготовление не придется потратить много средств.

Самодельный электрический плиткорез

Плиткорез можно самостоятельно соорудить из болгарки. Этот сложный процесс, но получается очень практичный инструмент.

Предлагаемый вариант инструмента исключает вышеперечисленные недостатки. Изготовить его сможет даже человек, не обладающий особыми умениями и техническими знаниями.

Потребуется:

  • Болгарка. Нужно использовать полностью исправный инструмент.
  • Металлические пластины. Их толщина должна быть 5мм, а размер пластины около 150х60мм.
  • Металлическое кольцо. Его ширина должна 20мм, внутренний диаметр совпадать с диаметром фланца на болгарке. Изготовить его можно, отрезав часть трубы с нужными параметрами.
  • Текстолитовый лист размером 300х200мм и толщиной около 30мм. Это в последствии станет основанием устройства.
  • Четыре гайки 10мм, три болта 10мм, саморезы походящего размера.
  • Инструменты, обрабатывающие металлические элементы.
  • Дрель и набор свёрл по металлу.
  • Сварочный аппарат.

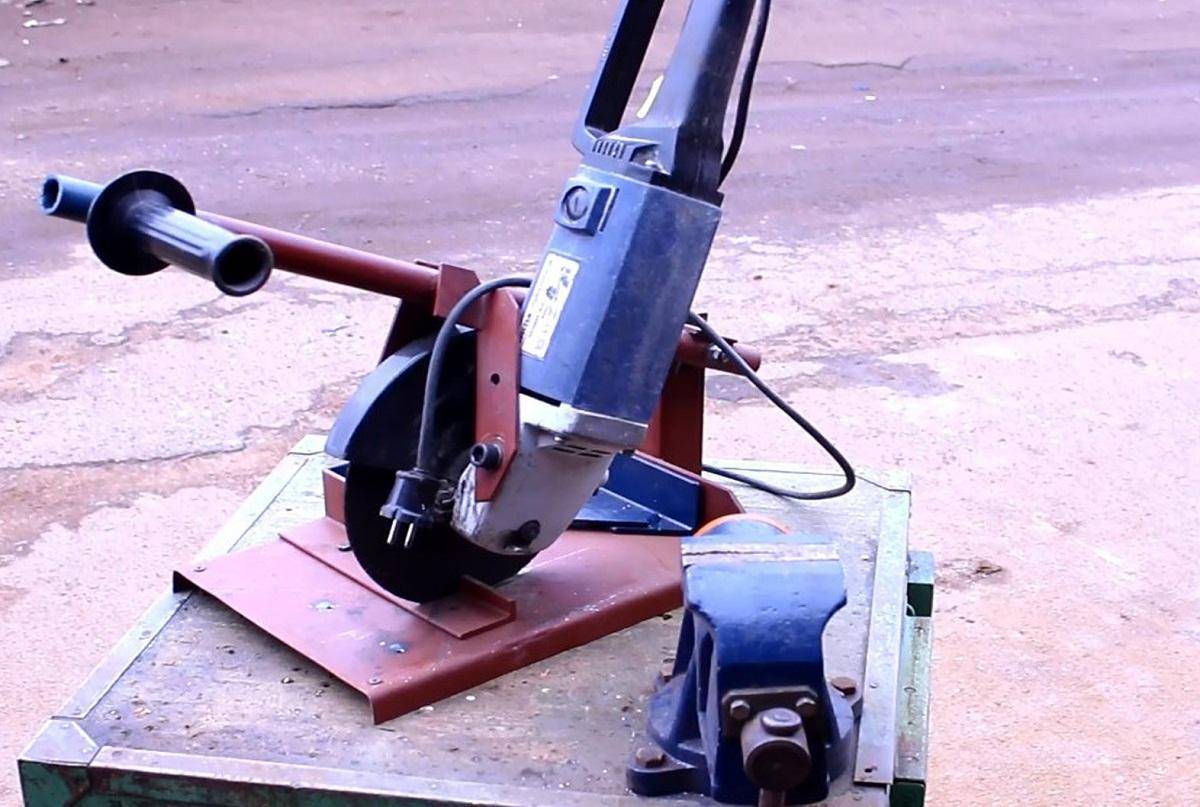

Вариант 1 — простой способ сделать из УШМ отрезной станок

Простой способ изготовления самоделки предусматривает изготовление основания, на котором крепятся неподвижные соединители для подвижной пластины. Итак, более подробно о том, как сделать станок из УШМ:

  1. Берется стальная пластина размером 15х15 см и толщиной не менее 2 мм. Такой большой размер нужен для того, чтобы закрепить ее к верстаку болтовыми соединителями. Если верстак (стол) железный, то основание можно к нему приварить сваркой, поэтому в этом случае можно использовать более короткую пластину 10х10 см
  2. К основанию перпендикулярно приварить две прямоугольные пластины, расположенные на расстоянии друг от друга 5-8 см. Толщина пластин также должна быть не менее 2 мм. Их дина зависит от размеров электроинструмента, но обычно для стационарных станков применяются маленькие или средние болгарки, поэтому длина пластин составляет 8-10 см
  3. У основания пластин проделать прямолинейное отверстие, в которое установлен соединительный болт. Диаметр отверстия 6-8 мм, что не столь принципиально
  4. На следующем этапе понадобится изготовить подвижное основание, к которому будет крепиться болгарка. Для этого понадобится взять стальную пластину длиной не менее 20-30 см, что зависит от размера электроинструмента. Ширина этой станины должна быть чуть меньше расстояния между выступами прямоугольных пластин, приваренных к основанию
  5. С обратной стороны подвижной пластины нужно приварить круглую продолговатую гильзу, в которую будет помещен соединительный болт
  6. К получившейся подвижной пластине необходимо закрепить инструмент, используя для этого хомуты, стяжки и прочие способы. Количество крепежей должно быть более 2, а лучше не менее трех для большей безопасности
  7. Закрепив получившуюся конструкцию к верстаку, можно испытать его работу

Для удобства работы к подвижной планке можно приварить ручку, а также установить пружину автовозврата, которая будет возвращать инструмент в исходное положение, то есть перемещать его вверх. Ниже на фото показана готовая установка для отрезания из болгарки. Как видно на примере, для ее изготовления понадобится минимум усилий и материалов, а в итоге получается стационарное устройство для резки разных материалов.

Это интересно!В завершении понадобится прорезать соответствующего размера полосу в верстаке, в которую будет «заходить» вращающийся круг в патроне инструмента при резке материалов. При сооружении устройства не забывайте о том, что безопасная эксплуатация зависит от того, как закрепить болгарку. Она должна надежно фиксировать в 2-3 точках, что исключит ее перемещение во время работ, а также «слетание» с подвижной станины. При установке инструмента на подвижную станину, необходимо чтобы положение болгарки было строго под прямым углом, то есть круг должен располагаться строго в вертикальном положении.

Полученное устройство подходит для обработки разных материалов от древесины до прочного камня. При работе инструментом не забывайте использовать защитные очки, перчатки, а также спецодежду. Вместо верстака, можно использовать деревянную или стальную раму, на которой реализовать задумку.

Это интересно!Аналогичные простейшие станины для болгарок изготавливаются в заводских условиях, поэтому при наличии лишних 2-3 тысяч рублей, можно приобрести уже готовое основание, и пользоваться им прямо сегодня. Однако в самостоятельном изготовлении нет никаких трудностей, поэтому решать необходимо в каждом индивидуальном случае самостоятельно, что лучше.

Делаем плиткорез из болгарки своими руками: инструкция

Когда все необходимое приготовлено, чертежи найдены, и готовы приступать к работе, наступает один из главных моментов – соблюдение алгоритма работы по изготовлению самодельного резака для керамической плитки.

  1. Подготовьте рабочую поверхность. Чаще всего, для нее используют стол. Поверхность его должна быть идеально ровной и гладкой, чтобы электрический резак делал свою работу, как положено – без накладок и неровных разрезов.
  2. Установите на горизонтальную гладкую поверхность лист метала. Он будет служить основой плиткореза. На момент установки и закрепления листа в нем должно быть отверстие для режущего диска.
  3. Диск болгарки необходимо закрепить на рабочей поверхности. Делается это при помощи подготовленных заранее хомутов. Мастера рекомендуют поместить хомуты в резиновые трубки с целью более долгой службы.

Вся эта конструкция закрепляется при помощи гаек и контргаек. При желании, можно сделать небольшое дополнение и усовершенствовать инструмент. Это может быть сделано с целью быстрого удаления керамической крошки.

Для изготовления плиткореза отлично подойдет старая болгарка

Подобное дополнение позволит сэкономить время на уборке, кроме того, в этом случае в воздух практически не будет попадать опасная для вдыхания крошка.

Само по себе усовершенствование сделать довольно просто. Необходимо укрепить под режущими диском трубку пылесоса. В этом случае, при одновременной работе и пылесоса, и диска болгарки, вся крошка будет сразу же поступать в мусороприемник.

Кроме того, добытые чертежи плиткореза могут понадобиться для того, чтобы отремонтировать поломавшийся инструмент.
