Самодельный проектор из подручных средств

На основе планшета или ноутбука

Такой проектор обладает более высоким качеством изображения за счет большего экрана. Существуют как более «гуманные» способы выполнения, при которых цифровые устройства остаются целыми, так и методы для которых вам понадобиться извлечь графическую матрицу для трансляции изображения.

Чтобы изготовить проектор из ноутбука вам понадобится картонная коробка достаточно больших размеров, чтобы ее торцевая сторона была соизмерима с монитором, а длина составляла не мене 50см. Увеличительное стекло должно иметь довольно большие размеры, хорошо справятся с задачей линзы Френеля, также актуально использовать линзу от приспособления для полностраничного чтения книг. Чтобы собрать проектор вам понадобится выполнить следующие действия:

Прорежьте на торцевой поверхности коробки отверстие для увеличительного стекла.

Рис. 9: прорежьте отверстие для стекла

Его габариты делаются чуть меньше линзы, чтобы ее можно было закрепить на краях.

При помощи изоленты, скотча или силиконового герметика зафиксируйте объектив в отверстии.

Рис. 10: зафиксируйте линзу

Важно добиться плотного прилегания стекла к картону, чтобы исключить проникновение света в проектор извне. В стенке напротив сделайте отверстие для монитора ноутбука. В стенке напротив сделайте отверстие для монитора ноутбука

В стенке напротив сделайте отверстие для монитора ноутбука.

Рис. 11: сделайте отверстие для монитора

При установке последнего край картона должен идти внахлест, чтобы свет, опять же, не проникал внутрь проектора.

Установите ноутбук вверх ногами так, чтобы клавиатура находилась на крышке коробки. По принципу оптического переворота картинки линзой.

Рис. 12: установите ноутбук

Простейший проектор из ноутбука готов, достаточно включить его в розетку и можете наслаждаться трансляцией любимого фильма. По такому же принципу можете использовать планшет для сборки проектора.

Итак, создаем подобие фильмоскопа Ф-1

Чтобы на экране выдавалось полностью освещенная картинка, необходимо обеспечить ее поверхности равномерное освещение. Сравнить принцип можно с подсветкой монитора компьютера, но в этом случае яркость должна быть еще большое. Дело в том, что свет от создаваемого оборудования будет идти во все стороны, а в нужное место будет проецироваться минимум освещения.

От того, как вы устроите объектив, зависит то, насколько качественное изображение будет проецировать наше устройство. Потому он должен быть широкоугольным, светосильным и длиннофокусным, чтобы можно было свободно перемещать приспособление на определенные расстояния от стены без потери качества картинки. Такой объектив можно взять с фотоаппаратов, которые использовались для аэрофотосъемки или камерах для фотографирования портретов.

Все элементы будущего проектора размещаем, согласно чертежу в черный ящик, рассчитав оптимальные расстояния между элементами. После окончания работы, проверьте эффективность и возможности нового проектора кустарного производства.

Изделие из обувной коробки, линзы или лупы большого диаметра и смартфона.

В одной из меньших по размеру частей коробки, строго по центру и диаметру увеличительного стекла (не менее десятикратности) вырезается отверстие. Центр определяется на пересечении линий из 4 углов.

Линза или лупа прикрепляются в нем скотчем, картонными боковыми накладками снаружи, закрепленными клеевым пистолетом, или иным способом на ваш выбор.

Нужно, чтобы в телефон было введено приложение Video Rotate And Flip. Оно необходимо, поскольку картинка с телефона с вертикали ложится на 180 градусов. И её надо переворачивать.

Никаких сложных трат на проектор, кроме, возможно, вместо лупы и недостаточной фокусности обычной линзы приобрести линзу Френеля. Но у неё есть преимущество и недостаток: по краям изображение размывается, но в центре хорошо фокусируется.

Ярче картинка на экране будет при правильном выборе расстояния от проектора до экрана: чем ближе – тем лучше.

В нём можете демонстрировать кадры из цветной фотоплёнки, передвигающейся сверху вниз резиновыми роликами по краям с выступающей ручкой из половинки катушки для ниток.

ЧИТАТЬ ДАЛЕЕ: Для чего нужен ящик под духовкой в плите?

Основной корпус. В горизонтальной части расположите понижающий трансформатор (12 в) — любой бытовой небольшого размера и включатель.

Вертикальная часть. Это стойка, на которую навешена сзади коробочка, у которой срезана передняя и нижняя части, а верх крепится шарнирно на стойке.

В этой коробочке крепится в патроне автолампа 12 вольт на 21 свечу напротив кадрового окна (в Ф-1 была шестивольтовка и понижение трансформатора до этой отметки).

В этой крышке проделайте отверстия для выхода тепла от лампы, но так, чтобы вашим зрителям случайный свет не мешал.

Максимум до экрана – три метра, экран 70х100 мм.

Пошаговая инструкция

Чтобы вам было понятно, как сделать проектор из коробки и телефона рассмотрим все этапы пошагово с фото примерами:

  1. Подготавливаем материалы и инструменты для сборки: обувную коробку, линзу с 10-кратным увеличением, канцелярский нож, простой карандаш, изоленту, скрепку и конечно же смартфон.
  2. Вырезаем окошко для установки лупы. Увеличительное стекло обязательно должно устанавливаться по центру. Чтобы самостоятельно отцентровать линзу рекомендуем расчертить диагонали на нужной стороне коробки. Так вы узнаете, где центр и тогда уже легче будет сделать ровный вырез. Измерив диаметр лупы, с помощью циркуля сделайте разметку, по которой можно просто и точно вырезать отверстие.
  3. Крепим лупу изолентой к коробке. Можете использовать любой другой крепеж, который есть под рукой, к примеру, силикон или клеевой пистолет. Нужно постараться сделать крепление прочным, чтобы линза не оторвалась и не разбилась.
  4. Подготавливаем подставку для смартфона. Можно использовать обычную скрепку, выгнув ее соответствующим образом, а можно сделать подставку своими руками из обрезков картона. Подставка должна фиксировать телефон практически в вертикальном положении.
  5. Выключаем свет в комнате и тестируем самодельный проектор. Нужно правильно подобрать расстояние от смартфона до линзы в коробке. Экспериментируя с расположением устройства можно самому выбрать наиболее подходящий ракурс, при котором проецируется четкое и яркое изображение.
  6. Загружаем на телефон приложение, с помощью которого можно переворачивать изображение. Это необходимо, потому что при проецировании видео либо картинки с телефона изображение переворачивается на 180 градусов по законам оптики. Пользователи андроид могут установить Ultimate Rotation Control, а владельцы айфонов и айпадов могут использовать Video Rotate And Flip или что-то подобное. На некоторых моделях телефонов будет достаточно просто отключить «автоповорот экрана» и перевернуть телефон вверх тормашками.
  7. оследний штрих – нужно сделать ввод в коробке для зарядки мобильного устройства, чтобы оно не разрядилось во время просмотра.

Наглядно увидеть весь процесс сборки вы можете на видео:

Вот по такой инструкции можно изготовить проектор своими руками в домашних условиях. Как вы видите, ничего сложного нет и при этом не нужно тратить деньги на покупку материалов, т.к. коробку, изоленту и даже увеличительное стекло можно найти в собственной мастерской.

Простейший проектор из смартфона

Оригинальный проектор, ориентированный на телефон, относится к разряду самоделок, которые несложно сделать самому. Чтобы каждому читателю было понятно, как сделать проектор из телефона, мы представляем пошаговый алгоритм изготовления, сопровождаемый фотографиями процесса. Чтобы сделать самодельный видеопроектор, вам понадобится базовый набор инструментов, состоящий из старой обувной коробки, лупы с 10-кратным увеличением, острого ножа, маркера, изоленты и смартфона.

  1. Окно для линзы аккуратно вырезаем, предварительно определив центр на торце коробки — это очень важный шаг, ведь лупа должна быть точно по центру.

  2. Теперь нужно закрепить линзу в сделанном отверстии — для этого пригодится изолента, но можно использовать и другие варианты для надежности и эстетического восприятия — силикон или прочный клей.
  3. Когда проектор сделан из смартфона, основная задача — правильно установить прочный картонный держатель для телефона. Передающее устройство должно быть помещено в определенное место в коробке, надежно закреплено, чтобы изображение на экране не сжималось.
  4. В комнате нужно задернуть шторы, выключить все источники света и провести тесты в темноте — определить желаемое место для устройства, чтобы изображение на экране было четким.
  5. Теперь вам нужно установить на свой смартфон специальное приложение, которое будет переворачивать изображение, так как объектив поворачивает изображение во время проецирования 1800. Это легко сделать: в строке поиска наберите «приложение для поворота экрана на смартфоне» и выберите тот, который вам больше нравится.
  6. Теперь не менее важный момент: нужно проделать небольшое отверстие в задней части объектива внизу, чтобы подключить зарядное устройство для смартфона.

Самодельный проектор для домашнего кинотеатра готов, сейчас мы его тестируем, определяем конкретную локацию и приглашаем членов семьи на просмотр видео. В помощь мастерам есть отличное видео.

Качественный проектор с ЖК матрицей и линзами Френеля

Сделать такой проектор сможет не каждый любитель – для этого потребуется понимание электросхем, навыки пайки, а также уйма свободного времени и денег – нужные нам комплектующие стоят сравнительно дорого. Итак, вам потребуются:

  • фанера и крепёжные уголки для создания корпуса;
  • направляющие для каретки;
  • плата источника питания светодиода;
  • светодиод 100 Вт (чем меньше, тем лучше);
  • плата источника питания вентиляторов;
  • плата управления вентиляторами;
  • выходной объектив;
  • две линзы Френеля;
  • ненужный смартфон с жидкокристаллической матрицей.

Убедившись, что всё под рукой, приступаем к работе:

  1. Изготовьте из фанеры и уголков прямоугольный корпус под размер линз.
  2. Вырежьте из боковушек ближе к задней стенке симметричные отверстия для вентиляции.

    При желании вместо фанеры можно сделать корпус из ДСП

  3. Вмонтируйте охлаждающую систему в заднюю стенку. Её центр должен быть свободен – туда мы подключим светодиод.

    Система, которую мы будем делать, потребует хорошего охлаждения

  4. Закрепите светодиод в центре задней стенки, подключив его к питанию.
  5. Вырежьте из фанеры корпус для первой линзы Френеля – прямоугольник по поперечному размеру коробки, с вырезанным в центре слотом для линзы.
  6. Закрепите первую линзу перед светодиодом, не перекрывая вентиляционные отверстия.

    Она потребуется для того, чтобы фокусировать изображение на различных расстояниях

  7. За объективом закрепите пластинку с матрицей и линзой.
  8. Через микроконтроллер соедините матрицу с источником изображения (компьютером). Для этой цели вполне подойдёт Arduino с подходящим шилдом.
  9. Если всё правильно подключено, то на дисплее (и на стене напротив проектора) появится изображение с экрана компьютера.

Видео: качественный проектор своими руками (инструкция для опытных электронщиков)

Создание домашнего кинотеатра – это увлекательный процесс. Кто-то может обойтись простым проектором из обувной коробки, другие же с удовольствием проведут несколько часов за сборкой сложного, но качественного устройства.

Экраны современных телевизоров достигли размеров, измеряемых метрами. Но для некоторых любителей просмотра фильмов на большом экране этого либо мало, либо не по карману. Возможны и другие причины. Главное, что есть желающие сделать у себя дома кинотеатр. Безусловно, в этом есть определенный смысл. Полумрак импровизированного домашнего кинозала полнее погружает в события на экране. Ведь зрение меньше отвлекается на окружение, скрытое в слабом свете.

Эта статья призвана помочь желающим обзавестись проекционным оборудованием, приложив к этому мастерство своих рук. Далее расскажем о трех конструкциях проектора для просмотра видео на большом экране. Безусловно, можно поискать в интернете что-либо еще. Но рекомендуем не тратить на это время. Наша статья содержит основы, которые лишь подтвердятся найденными вами конструкциями. Но при этом время будет потрачено, скорее всего, зря.

Использование устройства для просмотра слайдов

Если у вас есть готовое устройство, которое не используется, сделать домашний проектор с хорошим качеством изображения не составит труда. В этом случае все откалибровано и нет необходимости настраивать изображение, что упрощает использование. Во время сборки следуйте этим инструкциям:

Прежде всего, найдите планшет с экраном, максимально приближенным по размеру к окну проектора
Вы можете купить б / у модель в ветхом корпусе, главное, чтобы дисплей был исправен и работал нормально, остальное значения не имеет.
Снимать экран нужно осторожно, здесь важно действовать осторожно, чтобы не деформировать матрицу и не повредить разъемы. Вам понадобится карта, поскольку она управляет экраном и может использоваться для подключения к смартфону, ноутбуку или другому устройству
Или вы можете получить сигнал на планшете и смотреть интернет-фильмы.

Будьте осторожны при снятии матрицы.

Первый слой (слегка загнутый) — непрозрачная пленка, под ней сама матрица.
Снятую матрицу нельзя класть на стекло; куски из любого подходящего материала необходимо подогнать так, чтобы между поверхностями оставался зазор 5 мм

Он необходим для охлаждения, так как при длительной эксплуатации будет выделяться тепло, которое необходимо отводить. Самый простой способ — поставить компьютерный кулер на бок.

Для охлаждения перед пространством между экраном и проектором ставится вентилятор.
Для нормальной работы достаточно выбрать высоту расположения и расстояние от стены, часто прибор имеет возможность регулировки, что еще больше упрощает процесс.

Существуют небольшие слайд-проекторы, поэтому подобрать подходящую модель для вашего смартфона несложно. В этом случае разбирать гаджет не нужно, достаточно пропустить его через небольшую прокладку, чтобы избежать перегрева.

На базе смартфона

Мобильные телефоны используются не только для связи на расстоянии, но и для обмена видеоданными. Именно поэтому возникла идея изготовления проектора из карманного гаджета. Теоретически процесс получения изображения заключается в преобразовании графического сигнала с дисплея через оптическую линзу на любую поверхность. Для этого вам необходимо изготовить корпус, полностью затемняющий окружающее пространство, приспособления для крепления, как линзы, так и мобильного устройства.

Довольно просто подобрать увеличительное стекло или лупу. Главное, чтобы его габаритные параметры были соизмеримы с размерами экрана телефона. Для фиксации лупы можно использовать переднюю стенку корпуса. Для вертикального закрепления телефона можно применить картонную коробочку или ребра из картона, в которых мобильник не будет шататься. Корпус проще всего сделать из картонного коробка, так как в нем легко вырезать отверстие нужных параметров без специального оборудования.

Для работы вам пригодится скотч, клей, канцелярский нож, карандаш, линейка и циркуль.

Процесс изготовления проектора из смартфона заключается в следующем:

Выберете одну из стен коробки таким образом, чтобы расстояние от нее до противоположной было наибольшим. Это предоставит более широкий спектр для настройки параметров отображения.
Разметьте на выбранной стенке середину, вокруг которой вырежьте отверстие под увеличительное стекло. Рис. 4: сделайте отверстие под лупу
Закрепите увеличительное стекло на стенке коробки

Для этого можно использовать как скотч, так и хороший клей, важно, чтобы они не попали в просвет линзы, иначе это может испортить изображение от проектора. Рис

5: закрепите лупу
Изготовьте держатель для мобильника, важно чтобы при установке он не закрывал дисплей и помещался внутри коробки. Рис. 6: изготовьте держатель
Опытным путем для настройки изображения подберите наиболее оптимальное расстояние от мобильного до увеличительного стекла. Рис. 7: подберите расстояние
Проделайте отверстие для зарядного шнура от мобильного, чтобы вывести его из коробки.

Проектор из смартфона готов, можете запустить трансляцию, но предварительно установите специальное приложение, которое повернет картинку на 180°. В некоторых моделях телефонов достаточно отключить автоповорот экрана и установить гаджет вверх ногами. Просмотр лучше организовывать в хорошо затемненном помещении, чтобы повысить четкость и яркость картинки.

Помимо этого из мобильного телефона и полимерных пластин можно изготовить голографический проектор (рис. 8). Но стоимость такой самоделки выльется в немалую копейку, при относительно низком качестве изображения, поэтому конкурировать с вышеописанным образцом он сможет разве что в неординарности картинки.

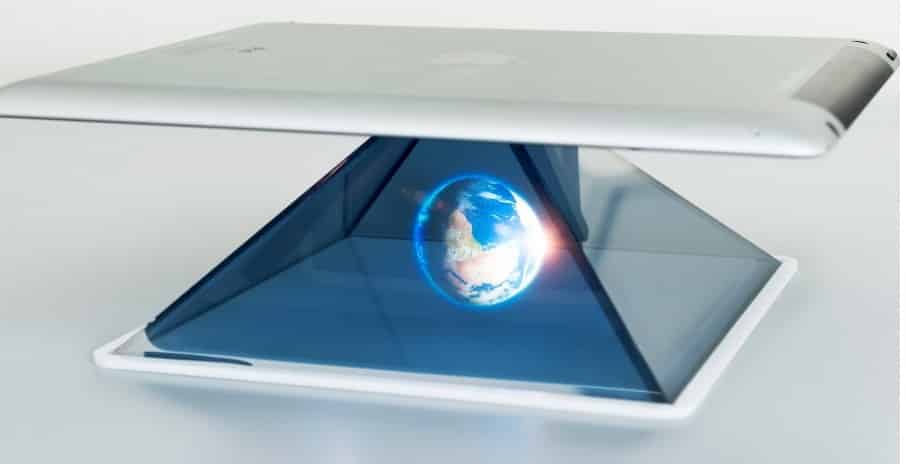

Рис. 8: пример голографического проектора

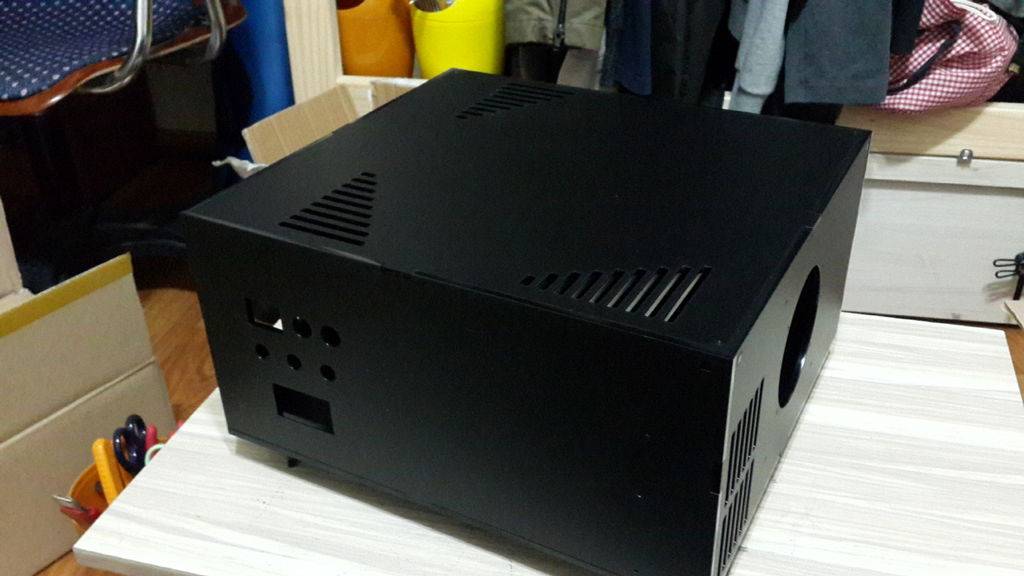

Шаг 2: Делаем корпус и крепление для линз Френеля

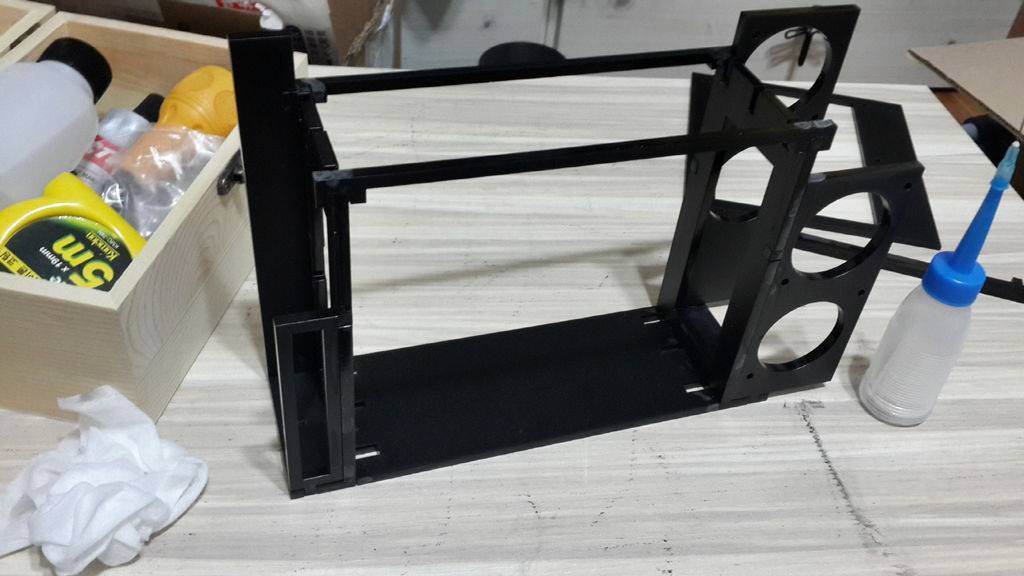

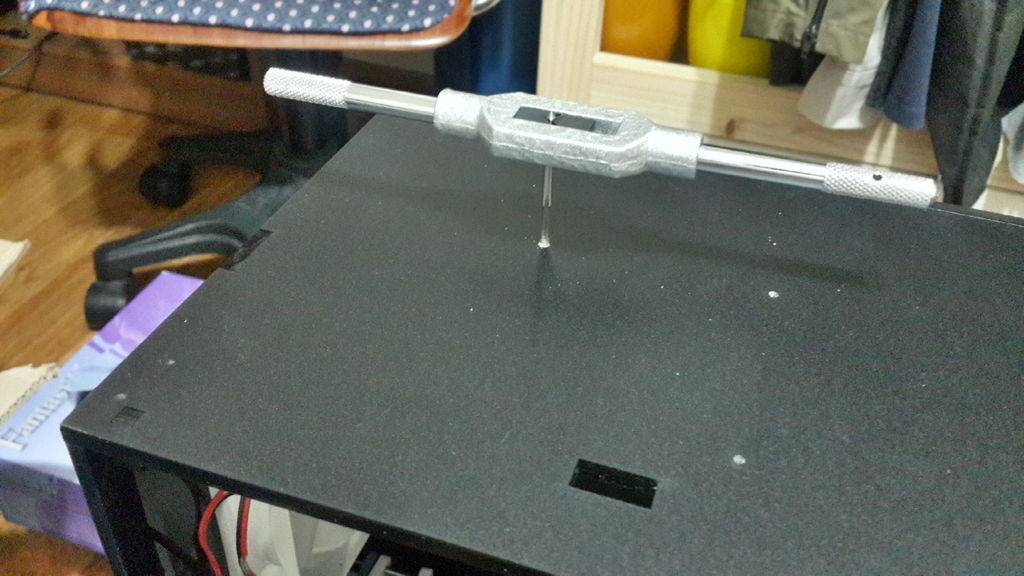

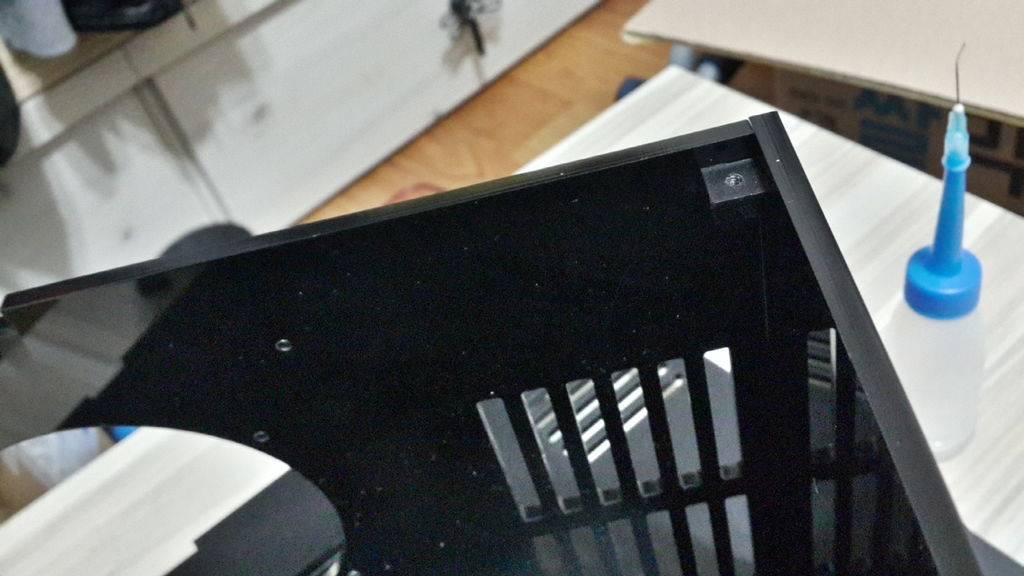

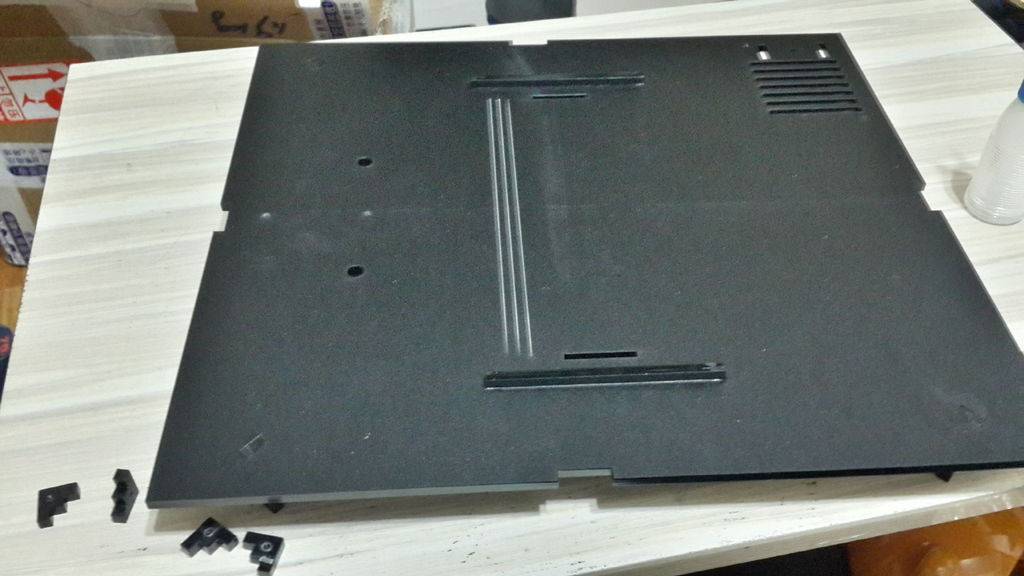

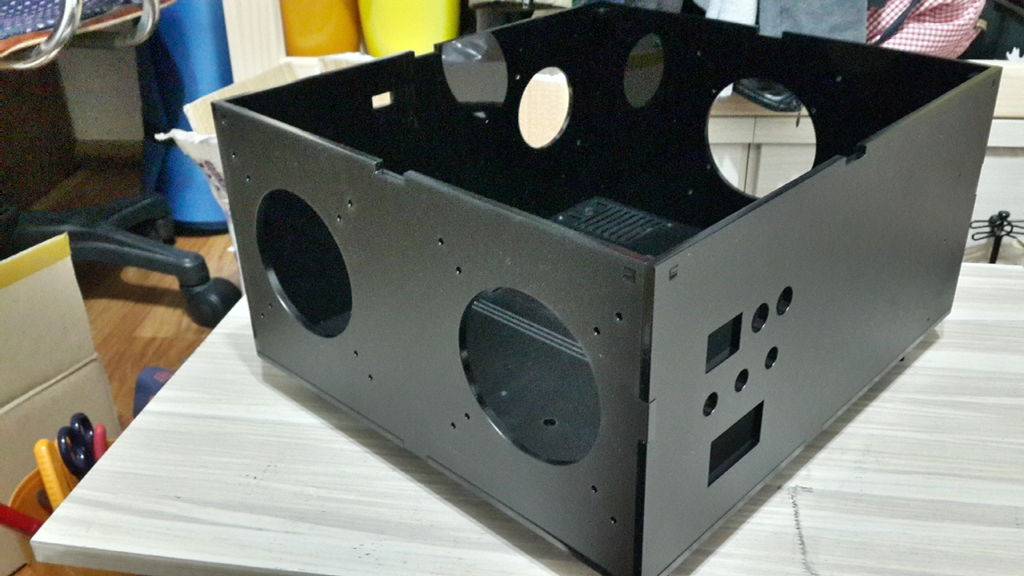

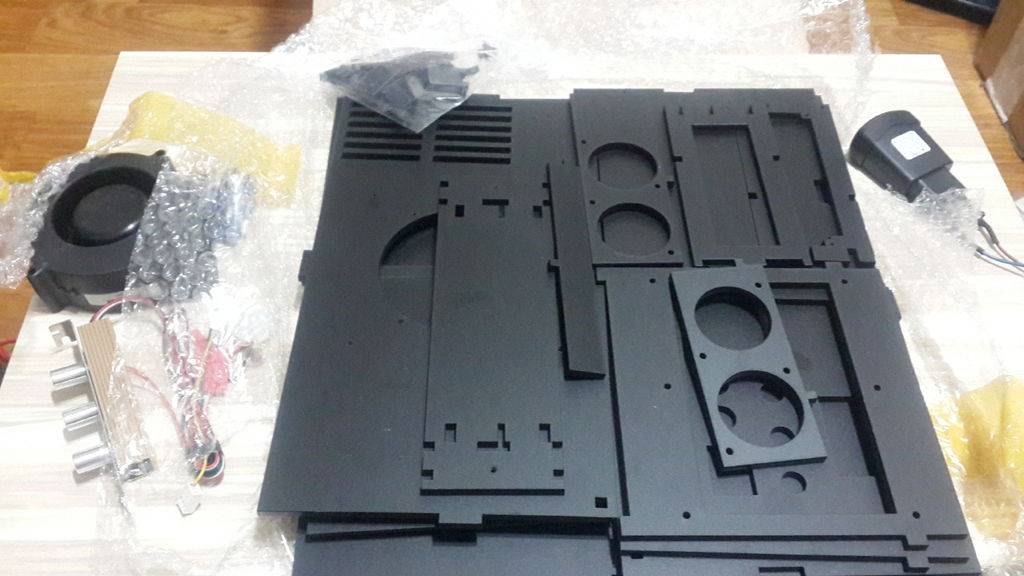

  1. Делаем корпус. Изготовьте детали по чертежам AutoCad. Соберите корпус из деталей с использованием клея. Не приклеивайте верхнюю крышку: она будет крепиться с помощью винтов.

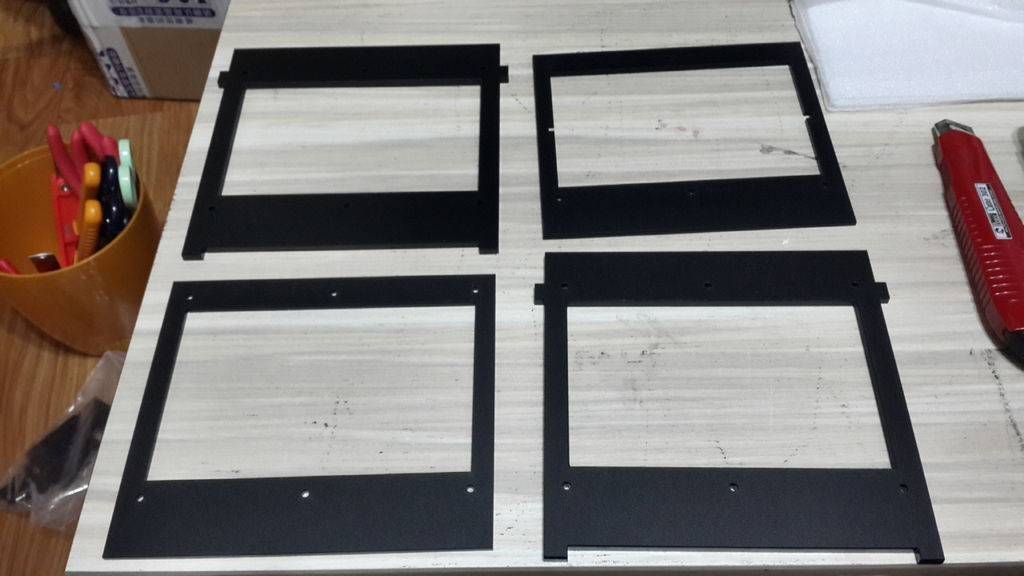

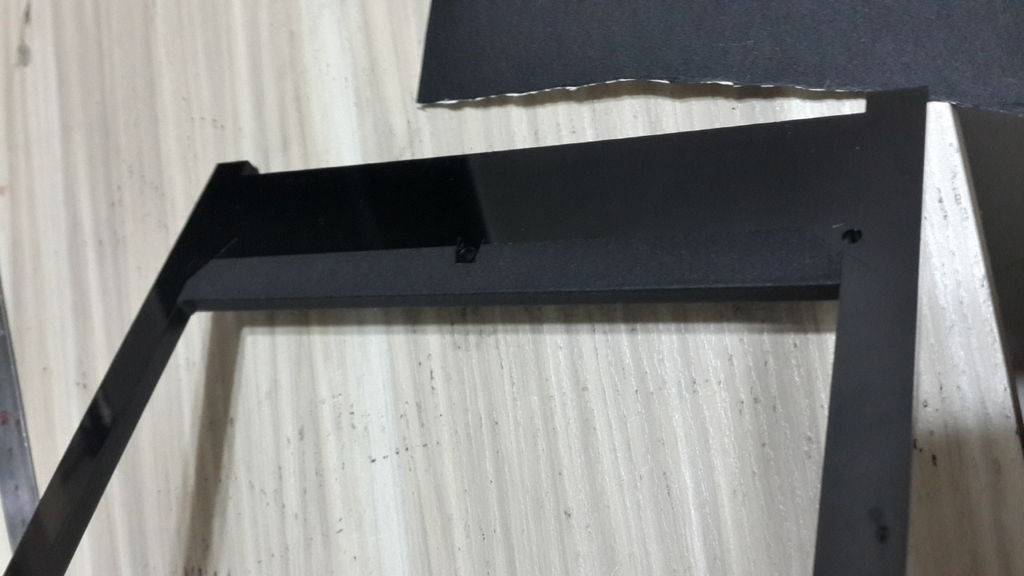

  2. Делаем крепление для линз Френеля. Они будут располагаться внутри корпуса проектора.

Линзы Френеля устанавливаются в держатель, а затем сам держатель будет помещаться в держатель ЖК-дисплея.

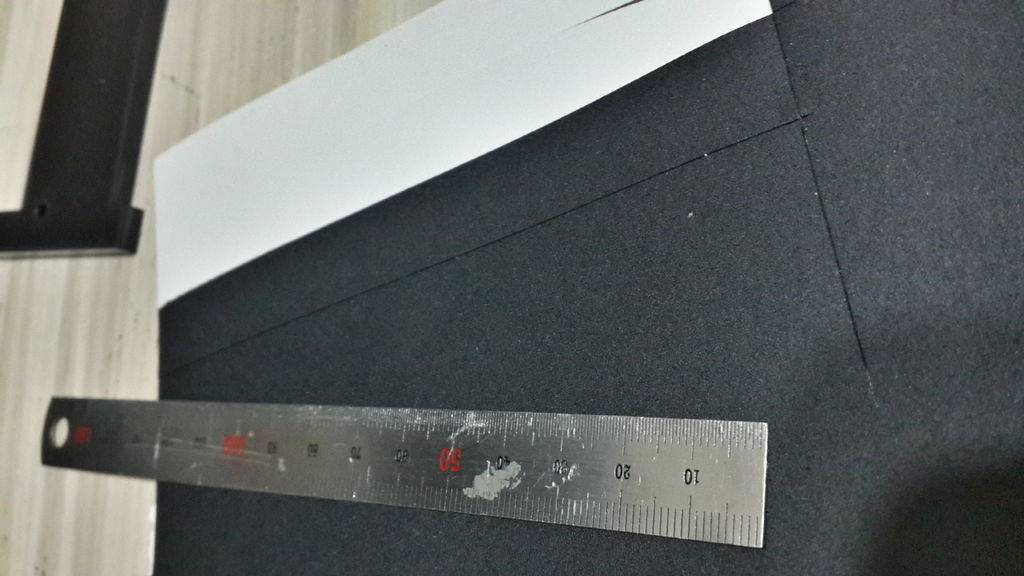

При изготовлении держателя, нужно исключить отражение луча от его поверхностей, в противном случае отраженный свет будет ухудшать качество изображения. Для предотвращения этого нежелательного эффекта, поверхности, от которых может отражаться луч, нужно обработать наждачной бумагой до матового состояния.

Принцип работы проектора

В основе проектора, как и всевозможных слайдеров, фильмоскопов, законы оптики: когда носитель изображения взаимодействует со световыми потоками, лучи преломляются, картинка увеличивается, транслируется на экран.

Методы как сделать проектор своими руками могут быть разными, в основе самого простого и элементарного – прохождение света через прозрачные носители (лупу, линзы), такие приборы называют диапроекторами. Эпипроекторы основываются на отражение от непрозрачных объектов. Цифровые мультимедийные DLP и LCD самые качественные, с предельно четкой картинкой, точной цветопередачей, поскольку традиционный принцип просвета лупы в них не используется. В первых поток отражается от специального чипа, создается логической матрицей, во вторых используется прозрачная LCD панель, обеспечивающая яркую, живую цветовую гамму.

Собрать цифровую мультимедийную конструкцию самостоятельно предельно сложно – потребуется синхронизация работы механики, оптики, цифровых частей. Но сделать проектор для телефона (диапроектор) или более сложную установку с цифровым оборудованием вполне возможно с минимальными познаниями в электротехнике (в первом случае их вовсе не потребуется).

Простейший проектор

Если читатель является обладателем смартфона или планшета с ярким экраном и разрешением, близким к FULL HD, а также мечтает о просмотре фильмов на большом экране, он может попробовать сделать простейший аппарат из коробки, линзы и своего гаджета. Коробка-корпус должна быть в любом поперечном сечении больше гаджета, а линза по диаметру соизмерима с размерами его экрана. Но от ее фокусного расстояния будет зависеть расстояние до экрана. Идея проста:

  • в коробке вырезается отверстие под линзу;
  • внутрь помещается гаджет, который можно приблизить или отдалить от линзы.

Гаджет устанавливается в оправку, которую удобно перемещать в коробке. Для оправки вполне подходящей заготовкой может служить другая коробка с меньшими размерами. Отражение света от стенок коробок должно быть минимальным. Для этого лучше всего обклеить поверхности черной бархатной бумагой для аппликаций. Либо покрасить черной матовой краской. Вместо краски можно применить густой черный обувной крем. Лучше всего проложить между стенками коробок направляющие, особенно при использовании бархатной бумаги. Они предохранят покрашенные поверхности от протирания.

Вот и весь проектор. Детали его смотрим на изображениях ниже.

Из чего делается простейшее проекционное устройствоОкрашенная коробка-корпусЛинза прикладывается к корпусу и обводится карандашом. По линии от карандаша острым ножом вырезается отверстие. В отверстие вставляется линза, которая приклеивается по контуруИз коробки с меньшими размерами делаем каретку для гаджетаПомещаем каретку внутрь коробки-корпуса и пользуемся проекторомИзображение на экране

Результат, который мы видим на экране, сильно зависит от размеров изображения на нем. Если размер уменьшить, яркость и четкость кадра улучшатся. Качество изображения в этом простейшем проекционном устройстве на уровне «это лучше, чем ничего». Но причина этого очевидна – необходима более высокая яркость источника изображения и дополнительная оптика.

Как сделать проектор с высоким разрешением

Качественный проектор своими руками в домашних условиях сможет сделать не каждый, так как нужны определённые навыки. Если вы не сможете отделить матрицу от светораспределяющей подложки — не беритесь за это дело.

Вам понадобятся:

  • 2 линзы Френеля;
  • Линза из хорошего увеличительного стекла;
  • Отрезок канализационной трубы одного с линзой диаметра;
  • 2 направляющих с подшипниками скольжения;
  • Длинный винт с гайкой;
  • Крепления для винта и направляющих;
  • Светодиод на 100 ватт;
  • Процессорный радиатор с рассеиваемой мощностью не менее 100 ватт;
  • Компьютерные вентиляторы на 120 и 80 мм;
  • Компьютерный блок питания на 300 ватт;
  • Повышающий DC-DC преобразователь на 150 ватт;
  • Двухжильный кабель общим сечением 2 мм²;
  • Дешёвый китайский планшет или телефон с поддержкой OTG;
  • Тактовая кнопка;
  • Клей B-7000;
  • Любая термопаста;
  • Термоклей;
  • 4 силиконовых или резиновых ножек;
  • Листовой пластик, не пропускающий свет;
  • Баллончик чёрной матовой краски;
  • 2 мебельных петли;
  • Фанера;
  • Уголки для скрепления листов фанеры;
  • Барашек от вентиля, колесо от игрушечного автомобиля или что-то другое, что подойдёт для ручки фокусировки;
  • Саморезы.

Размеры проектора напрямую зависят от выбранной вами матрицы, поэтому при чтении схем ориентируйтесь по пропорциям. Если они немного не совпадут — ничего страшного. Главное, чтобы все работало.

​Расшифровка обозначений:

  1. ЖК матрица.
  2. Линзы Френеля.
  3. Держатели линз Френеля.
  4. Держатель матрицы.
  5. Крепления направляющих.
  6. Крепления винта.
  7. Направляющие.
  8. Винт.
  9. Подшипники скольжения.
  10. Гайка.
  11. Каретка объектива.
  12. Держатель линзы.
  13. Линза.
  14. Ручка фокусировки.
  15. Материнская плата телефона.
  16. Шлейф матрицы дисплея.
  17. Воздухозаборники.
  18. Петли.
  19. 120 мм вентилятор.
  20. Граница крышки.
  21. Светодиод.
  22. Радиатор.
  23. 80 мм вентилятор.
  24. Отверстие объектива.
  25. USB разъём телефона.
  26. Кабель питания материнской платы.
  27. Блок питания и преобразователь.
  28. Кабель питания вентиляторов.
  29. Крышка вентилируемого отсека.
  30. Кабели питания светодиода.
  31. Резиновые ножки.
  32. Кнопка включения материнской платы.

Для начала посетите мебельный, строительный и радиомагазин. Там вы найдёте все необходимое. Придя домой, проверьте, все ли вы купили. В противном случае рискуете оказаться в ситуации, когда половина проекта готова и тут обнаруживается, что не хватает какой-нибудь детали. И по закону подлости это случится в то время, когда магазины не работают.

Изготовление отдельных частей

Определитесь с размерами и вырежьте из фанеры составные части корпуса. Их всего 7 штук:

  • Основание;
  • Верх;
  • Крышка вентилируемого отсека;
  • Лицевая и задняя панели;
  • 2 боковые стенки.

Покрасьте внутреннюю сторону всех деталей черной матовой красной. Припаяйте к гайке пластину с отверстиями, на которую будет крепиться каретка. Установите одно крепление направляющей на основание и закрепите его саморезами. Наденьте на направляющую подшипник и вставьте её в установленное крепление. Затем на свободный конец направляющей поставьте второе крепление и прикрутите его к основанию. Повторите эту операцию со второй направляющей и винтом. Винт устанавливается строго по продольной оси основания, а направляющие — на одинаковом расстоянии от него.

Как будет происходить воспроизведение файлов?

Все очень просто — изображение с мобильного телефона проецируется через увеличительное стекло на стену. Вам удастся увеличить экран в десятки раз, при этом сохранить истинное качество изображений.

Напоследок отметим несколько нюансов по установке мобильного телефона. Из уроков физики мы знаем, что изображение, проходящее через увеличительное стекло, получается перевернутым. В связи с этим телефон в коробке должен быть повернут на 180 градусов. А для регулировки четкости изображения достаточно подвигать экран мобильника задней стенки коробки, тем самым настраивая нужный фокус.

Как сделать проектор для мобильного своими руками

Просмотрим фильмов или фотографий на большом экране – это всегда занимательное действие. Но, для этого нужно купить проектор для мобильного телефона, однако смотря на его стоимость, хочется от такой идеи сразу отказаться. В этой статье мы решили рассказать вам, как сделать проектор для мобильного телефона своими руками из коробки, лупы и скотча. Рассмотрим пошаговую инструкцию и посмотрим несколько готовых приспособлений.

Как сделать проектор для мобильного телефона своими руками: необходимые материалы

Чтобы сделать проектор для телефона нам не нужно собирать множество материалов, понадобиться: коробка для обуви, острый нож, скотч, скрепка и лупа. Все эти материала можно без особых усилий найти у себя в кладовке.

Особое внимание хотелось бы остановить на лупе, она выступает самым важным элементом нашего проектора. Если у вас дома завалялась советского качества – используйте ее. Если нет, тогда в магазине не пытайтесь купить дешевую, ведь это приведет к ужасному качеству

Пытайтесь смотреть на хорошие варианты, в любом случае, вы ее сможете использовать и в последующем. Если говорить за кратность, то выбирайте Х10. Более подробную информацию вы узнаете в статье: изготовление лазерного уровня своими руками

Если нет, тогда в магазине не пытайтесь купить дешевую, ведь это приведет к ужасному качеству. Пытайтесь смотреть на хорошие варианты, в любом случае, вы ее сможете использовать и в последующем. Если говорить за кратность, то выбирайте Х10. Более подробную информацию вы узнаете в статье: изготовление лазерного уровня своими руками.

  1. В первую очередь мы должны найти с вами коробку, она должна быть хорошего качества и иметь темные стенки, если нет можно будет на нее надеть черный мусорный пакет. Далее снимаем увеличительное стекло, прикладываем его к коробке и просто обводим. Стекло нужно прикладывать посредине, чтобы не допустить ошибку, проведите две диагонали.
  2. Вырезаем отверстие на коробке с помощью обычного ножа.
  3. Крепим стекло, для этого можно использовать скотч или изоленту.
  4. Подготавливаем место к установке телефона. Лучше всего, если у вас есть специальный чехол. Если его нет, тогда можно попробовать использовать обычный скотч или сделать специальное приспособление с коробки.
  5. Устанавливаем телефон – это самый важный этап. Заходим в комнату, где полностью отсутствует свет, и начинаем искать место установки телефона. Оптимально устанавливать его посредине коробки, но здесь все зависит от линзы, поэтому пробуйте несколько вариантов сразу.
  6. Делаем отверстие и проводим провод для зарядки.
  7. Вот так будет выглядеть проектор для телефона своими руками.

Сложностей нет никаких, есть определенные загвоздки, которые стоит брать в учет. Вот несколько ответов на ваши вопросы:

Как улучшить качество изображения на мобильном проекторе? – пробуйте найти лучшее место для установки телефона, также пытайтесь регулировать лупу.

Что делать если проектор для мобильного совсем не работает? – в этом случае, вы точно сделали ошибку с выбором лупы. Попробуйте посмотреть другие варианты. Посмотрите интересную статью, где мы изготавливаем датчик протечки воды и изготавливаем его из подручных материалов.

Как улучшить четкость изображения на мобильном проекторе? – как говорят умельцы, можно попробовать установить вторую лупу. С помощью нее можно будет дать более четкую картинку. Здесь увеличительное стекло будет выступать в роли инструмента для настройки качества. И телефон не будет находиться так далеко от первого стекла.

Вот такое видео мы нашли для вас, здесь вы узнаете, на что способен самодельный проектор для мобильного.

https://youtube.com/watch?v=mUUoRWjO5Ys

Что нужно сделать обязательно

Чтобы сделать проектор для андроид, необходимо в обязательном порядке проделать следующие советы:

  1. Для передачи картинки нужно поставить изображение вверх ногами, для этого используйте мобильное приложение, одним из таких сейчас можно назвать Ultimate Rotation Control. Если вы этого не сделаете – картинка будет отображаться вверх ногами.
  2. Яркость мобильного телефона ставим на максимум.
  3. Комната должна быть темной, если света много – вы не увидите картинку.

Где купить мобильные проекторы

Нам недавно попалась на глаза отличная коробка с алиэкспресс, вот такой вид она представляет.

Это обычная коробка, но с помощью нее можно даже регулировать качество изображение, телефон устанавливать можно в любое место. Даже ноутбук можно подстроить под нее, что уже считается шикарным вариантом. Но, есть и одно существенное но – стоимость, сейчас цена такой коробки 40 долларов, а это много.

Как сделать проектор своими руками

Оказывается, изображение можно проектировать почти с любого современного источника, да ещё, при этом, разными способами.

Как сделать из телефона проектор

Изготовление простейшего видеопроектора на основе мобильного телефона доступно практически любому человеку, умеющему хоть немного работать руками.

Разберём этапы работ подробно. Для начала подготовим инструменты. Нам понадобятся:  обувная коробка, острый нож, клей, лупа, обрезки пенопласта.

А теперь этапы работ:

  1. Приложить лупу к торцу коробки и обрисовать её.
  2. Вырезать отверстие и закрепить в нём лупу.

Отверстие для лупы ФОТО: youtube.com

Лупа в торце коробки ФОТО: youtube.com

Далее, необходимо изготовить держатель для гаджета и установить его в коробку. Прорезать в стенке коробки отверстие для шнура питания телефона. Подключить устройство к сети.

В коробку установлен держатель для телефона ФОТО: youtube.com

А теперь монтируем лупу в отверстие и закрепляем её скотчем или клеем. Необходимо установить телефон на держателе внутри коробки. Место установки подобрать по лучшему изображению.

Проектор включён, можно наводить на экран ФОТО: youtube.com

Проектор на основе ноутбука

Простейшая версия самодельного проектора на основе ноутбука или планшета изготавливается точно так же, как и на основе смартфона. Единственное принципиальное отличие состоит в том, что размер экрана-источника раза в три-четыре (по площади) больше, поэтому и все размеры нового изделия увеличиваются. Обувная коробка уже не подойдёт, надо взять коробку более солидного размера. Внутренность её необходимо покрасить матовой чёрной краской. Диаметр линзы должен быть примерно 100–120 мм, фокусное расстояние 20–30 мм.

При изготовлении такого проектора повторяются все те же шаги, что и при изготовлении проекционного устройства на основе смартфона.

Существуют и более сложные в изготовлении варианты. Они требуют разборки старого ноутбука или планшета, чтобы извлечь оттуда экран. Необходимо собрать систему охлаждения устройства, так же на основе деталей от старых вычислительных устройств. Самодельщик должен владеть навыками монтажа электроники. Съём изображения с довольно большого экрана производится с помощью оптической системы, изготовленной на основе линз Френеля.

Корпус для установки ноутбука или планшета ФОТО: youtube.com

Проектор для слайдов своими руками в домашних условиях

Слайды у кого-то остались как исторический артефакт. Но посмотреть их хочется, а диапроектора нет. Приходится делать своими руками.

Изготовление простейшей версии слайдпроектора очень похоже на создание проектора для смартфона. Только вместо мобильника в коробку устанавливается рамка для протяжки позитивной фотоплёнки или рамок со слайдами. А позади рамки следует установить лампу мощностью порядка 100 Вт. Чтобы обезопасить конструкцию от перегрева, на задней стенке коробки следует смонтировать маленький компьютерный вентилятор.

Имеется ещё довольно простой вариант демонстрации старых слайдов на современной технике, заключающийся в сканировании или фотографировании позитивов цифровой камерой в режиме макросъёмки. Результаты загружаются в планшет и демонстрируются с помощью описанного выше проектора для телефона.

Блок-схема слайдпроектора ФОТО: Леонид Шальман

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
