Самодельный триммер: 4 варианта изготовления

Из дрели

Самая простая косилка в считанные минуты делается из дрели или шуруповерта. Но предварительно вы должны изготовить нож из заточенной металлической пластины с просверленным по центру отверстием. В это отверстие вставляется болт и зажимается гайкой.

Далее, болт зажимается в патроне дрели, и триммер готов.

Поскольку дрель с данной насадкой не имеет защитного кожуха, то такой инструмент достаточно опасен для пользователя. Чтобы обезопасить себя, можно дрель разместить, как и болгарку (об этом говорилось выше), на черенке от лопаты или на алюминиевой трубе.

Также для защиты пользователя косилки от ножей, на дрель можно закрепить кожух (крепится на пластиковую трубу, и одевается на корпус аппарата).

Дрель к штанге крепится с помощью хомутов.

Из чего состоит

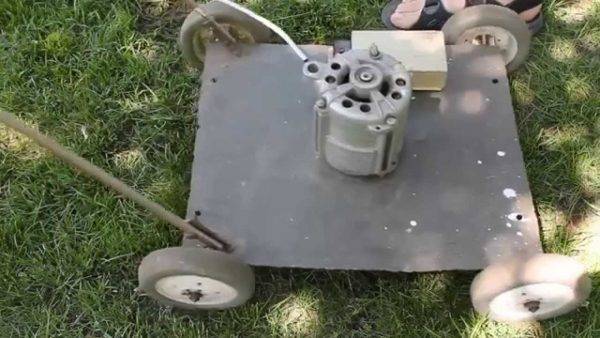

Чтобы сделать газонокосилку своими руками понадобится не так уж много вещей:

  • двигатель от старой стиральной машины,
  • колеса от старой детской коляски или тележки,
  • лист металла толщиной 2–4 мм,
  • ножи из инструментальной стали,
  • тонкая водопроводная труба для рукоятки,
  • электрокабель,
  • вилка,
  • включатель.

Вполне подойдет двигатель на 180 Вт, взятый с пусковым реле и конденсатором от простейшей стиральной машины, можно еще советского образца – его тяжесть здесь пригодится. Лучше, если двигатель будет асинхронный – от него меньше шума. Колеса нужно подобрать (или сделать своими руками из фанеры и подшипников) так, чтобы ножи находились на высоте 5–6 см от земли – это и будет высота скашивания травы. Количество колес зависит от пожеланий хозяина: 4 – гарантирует устойчивость и одинаковую высоту травы, 3 (причем 1 колесо устанавливается в задней части рамы) – то же самое, но экономнее, 2 – обеспечит мобильность и маневренность, способность работать под разными углами. Двухколесная машинка легче управится среди кустов, деревьев или каких-то элементов декора, установленных на газоне.

Металлический лист для рамы должен быть приблизительно 30 на 50 см, обычно ширину рамы делают не меньше 30–50 см, а глубину такой, чтобы двигатель и закрывающий его кожух не вылезали за ее границы. Ножи обычно делают своими руками из мягкой стали толщиной 2–3 мм и шириной 20–50 мм, сталь не должна быть хрупкой, хорошо подойдет полотно ножовки по дереву. Режущая кромка должна быть немного изогнута вниз, это убережет вал двигателя от наматывания травы. Рукоятку можно сделать, изогнув водопроводную трубу так, чтобы было удобно ее держать не наклоняясь. Рукоятка приваривается к раме газонокосилки, на ней нужно предусмотреть место для наматывания кабеля.

Устройство самодельных газонокосилок

Для стрижки газонов можно купить газонокосилку известной марки. Однако это потребует существенных затрат. Другой способ воспользоваться этим устройством – изготовить его самостоятельно.

Альтернативой использования газонокосилки является применение косы. Использовать эту возможность может далеко не каждый. Умению пользоваться косой необходимо учиться. Кроме этого, нужно учитывать, что при неумелом использовании этого инструмента легко травмировать себя или окружающих людей.

Газонокосилка лишена таких недостатков. Взамен она обладает следующими достоинствами:

  1. Трава обрезается на одной и той же высоте.
  2. Работа с использованием газонокосилки требует гораздо меньше усилий, чем при использовании косы.
  3. Относительно высокая скорость работы.
  4. В большинстве используемых моделей имеется травосборник. При этом исключается необходимость после окончания стрижки газона собирать скошенную траву. В процессе работы она автоматически попадает в травосборник.

К сведению. При планировании дизайна участка обычно газону отводят роль красивого фона. Он оттеняет красоту более ярких элементов садового или паркового дизайна.

Самодельная газонокосилка должна в своём составе иметь узлы:

  1. Вращение ножей, которые срезают траву, осуществляется мотором, который устанавливается таким образом, чтобы его ось располагалась вертикально. Схема предусматривает, что это может быть бензиновый или электрический мотор.
  2. Ножи в процессе работы вращаются в горизонтальной плоскости, срезая траву. Они двигаются с высокой скоростью, соответствующей быстроте вращения мотора. На практике они могут быть нескольких типов: металлические или в виде лески. Последние работают не менее эффективно, чем металлические, но при попадании на камни или другие препятствия только изгибаются без получения повреждений.
  3. Металлическая рама является основой, на которой крепятся все детали рассматриваемого устройства. В частности, здесь сверлится отверстие для закрепления мотора.
  4. К раме должны быть присоединены колёса. Возможны конструкции, которые перемещаются на двух или на четырёх колёсах.
  5. При использовании электрического мотора необходимо использовать различные элементы управления: питающий кабель, включатель и другие.
  6. Рукоятка управления нужна для того, чтобы работник направлял газонокосилку в нужном ему направлении.

Пошаговая инструкция по сборке

В зависимости от исходных материалов для электрогазонокосилки такие этапы будут отличаться. Одним из самых распространённых вариантов является сборка косилки из старой стиральной машины. Будет полезным рассматривать пошаговую инструкцию именно по созданию подобного аппарата.

Действия должны происходить в такой последовательности:

  1. Изготовление каркаса или лонжеронов под двигатель будущей конструкции. Делать его нужно из металлического или стального листа 500 на 500 миллиметров.
  2. В центральной части листа следует высверлить отверстие под вал электрического двигателя.
  3. Снизу металлического листа (лонжеронов) приваривают уголки по периметру. А также их можно закрепить болтами.
  4. Потом необходимо установить колёса. Их можно сделать самостоятельно из фанеры или дерева, или снять со старых приборов. Размещаются они на вал (металлическую ось).
  5. После этого мотор нужно закрепить на платформе. Для этого его либо следует приварить на заранее вмонтированных металлических уголках, или просверлить отверстия для имеющихся дырок в самом моторе, а потом скрепить болтами.
  6. Дальше требуется установить ручку для управления конструкцией.
  7. Под платформу монтируется защитный кожух для управления.
  8. Устанавливается металлический нож (самодельный или готовый). Крепится он на вал электродвигателя.
  9. Для защиты мотора от травы необходимо вмонтировать консервную банку на его вале.

Все механические части собраны. Дальше нужно приступать к электрической схеме конструкции.

Для этого необходимо:

  • установить включатель и выключатель в удобном месте возле ручки аппарата;
  • подсоединить кабель питания с вилкой;
  • монтаж УЗО.

Ёмкость для сбора травы нужно устанавливать в самом конце. Её делают в виде коробки или мешка.

Покрытие ножей с помощью кожуха является обязательным, так как это позволит повысить безопасность во время работы. Такую защиту нужно делать и для мотора во избежание попадания мусора и его долговечности, а также стойкости.

Возможные вариации самодельного триммера

В заводском триммере в качестве режущего элемента используют 1,5 мм леску. Можно ли ее применить в самодельном устройстве? Да, только для ее установки понадобиться дополнительное крепление

Кроме того, стоит принять во внимание, что леску постоянно нужно будет удлинять или менять

Диск пилы. циркулярки, в свою очередь, отлично крепится на штатный вал и не нуждается в замене. Даже точить его необходимости не возникнет. При попадании его на камень сразу же слышен очень резкий звук. Если диск сразу же отводить в сторону, то ничего не произойдет.

Вариант второй. заменить диск металлической проволокой. Увы, и она себя не оправдает. Болгарка дает порядка 11 тысяч оборотов в минуту. При одевании проволоки сразу же начинается сильная вибрация, ручка тяпки просто из рук выскакивает. Кроме того, весь этот процесс сопровождается ужасным шумом.

Польза подобного триммера очевидна. Однако для сомневающихся еще один аргумент: болгарка остается абсолютно функциональной, и в любой момент ее можно снять и использовать по прямому назначению. Два в одном, как говорится.

Снегоуборщик с двигателем от бензиновой пилы

Чтобы не раскидывать снег лопатой в зимнее время года, вполне возможно самостоятельно сделать снегоуборщик из бензопилы. Для практической реализации проекта необходим двигатель мощностью около 3 кВт (4,1 л.с.), например, от пилы «Штиль». Кроме привода снегоуборщик состоит из таких узлов и деталей:

  • заборного отсека с расположенным внутри шнеком с лопастями;
  • ручки;
  • рамы;
  • выбрасывателя снега.

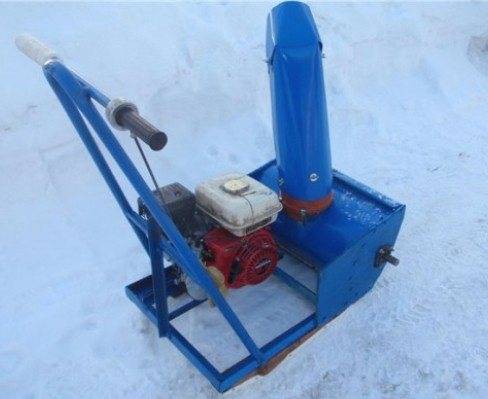

Все эти узлы видны на следующей фотографии.

Умельцами представлены колесные и оснащенные саночными полозьями модели снегоуборочной техники. Последний вариант более прост в конструктивном плане для воплощения. Вариант конструкции рамы и заборного отсека продемонстрирован на фото далее.

Основные моменты заключаются в подборе пары шестерней и в изготовлении хорошего шнека (показан на фотографии ниже), который будет через цепную передачу приводиться в движение мотором.

Для изготовления корпуса заборного отсека подойдут стальные оцинкованные листы. Лопасти шнека часто делают из толстой резины. В качестве выбрасывателя снега вполне пригодна канализационная труба из пластика.

Самодельный защитный кожух

Если вами изготавливается самодельная косилка, то вам обязательно понадобится защитный кожух. Он убережет ваши глаза, тело и ноги от травмирования мелкими камушками и осколками ножей, если они сломаются.

Кожух для триммера можно сделать из листа алюминия или тонкой жести.

  1. Вначале, в углу квадрата из металла необходимо просверлить отверстие нужного диаметра (зависит от вида привода вашего агрегата) с помощью коронки.
  2. Затем потребуется сделать разметку под крепеж. В качестве основы, к которой будет прикручиваться самодельная защита, можно использовать стандартный кожух от болгарки, если вы делаете триммер из нее.
  3. Зажмите заготовку струбциной и при помощи рулетки и карандаша проведите первую окружность радиусом около 270 мм. Центром окружности будет служить угол заготовки. По поводу радиуса давать точных рекомендаций нельзя, поскольку он будет зависеть от диаметра режущего инструмента, который вы будете использовать с агрегатом. Поэтому, сначала определитесь, какие ножи вы будете использовать, и какой вылет лески будет оптимальным.
  4. Далее, проведите вторую дугу (это будет загиб), немного отступив от первой. В данном случае сантиметров на 5. Таким образом вы отмеряли высоту будущего щитка. Вообще, высоту кожуха рекомендуется делать такой, чтобы, когда вы его поставите ровно на землю, режущий инструмент не доставал до нее около 2 см.
  5. После разметки второй линии необходимо вырезать по ней заготовку, воспользовавшись ножовкой по металлу либо электролобзиком с пилочкой по металлу.
  6. Кроме этого, необходимо сделать радиальные разрезы (до первой дуги) и загнуть получившиеся части плоскогубцами под углом 90°.
  7. Далее, щиток крепится к защитному кожуху болгарки, устанавливается режущий инструмент, и агрегат готов к работе.

Читать также: Искатель скрытой проводки дятел схема

Таким способом можно изготавливать и устанавливать защитный кожух и на триммере, купленном в магазине, если щиток по каким-либо причинам раскололся. Щитки в заводских аппаратах изготавливаются из пластика и часто ломаются, если неудачно стукнуть головкой триммера о землю для удлинения лески.

Из пылесоса

В первую очередь стоит отметить то, что самодельная газонокосилка электрическая из деталей пылесоса выполняется, не так уж и сложно, поэтому главное, чем вы должны обзавестись так это громадным терпением и необходимыми деталями, а именно:

  • колеса (можно от старой коляски);
  • варочный аппарат;
  • пару стальных листов;
  • пила ручная или ножовка, можно даже старая.

Итак, приступим к работе.

Немаловажно то, что лучше всего, если вы будете использовать колеса больших размеров, так как таким образом движение нашей газонокосилки будет производиться достаточно легко и плавно, и она попросту не будет, скажем так застревать на каждой неровности земли. Кстати, даже ручки от этой же коляски могут великолепно вам послужить в создании вашего «шедевра»

Смотрите на видео, как сделать газонокосилку из пылесоса.

Далее что вы должны сделать, так это вырезать специальную площадку из стального материала, которая собственно в дальнейшем и послужит нам в качестве установочной опоры для двигателя старого пылесоса. Стоит отметить, что это двигатель должен быть помещен таким образом, чтобы его непосредственны вал находился в нижней области.

Собственно если вы уже произвели установку, в таком случае вам нужно выполнить для двигателя специальный кожух защитного характера, но помните о том, что его толщина должна быть в точности равна 1.2 мм. Но при этом диаметр необходимых отверстий этой «защиты» должен располагать большим коэффициентом, нежели вала буквально на 4 мм. А если вы счастливый обладатель большого участка, то вам стоит узнать о таком полезном дополнении, как удлинитель для газонокосилки на катушке, детальную информацию об этом чуде вы найдете тут.

Более того вы не должны забывать о том, что двигательная установка должна выполняться на расстоянии равному 3-4 см именно от самой земли, так как в ином случае аппарат может попросту повредиться во время работы

Также немаловажное значение имеет диск, изготовленный из метала, который собственно необходимо установить на сам двигательный вал

Нож для газонокосилки должен быть выполнен в нескольких экземплярах. Для этого необходимо вырезать своеобразный диск из листа метала, размерный коэффициент при этом должен быть равен 38-40 мм, после чего на надевается на вал и приваривается к его поверхности.

Снегоход или снегокат

На основе мотора триммер можно переделать в самоход для передвижения по заснеженной ровной местности или простой снегокат (моторизованные сани) для крутого спуска с горы.

Самоход — рамная конструкция, включающая:

  • лыжи;
  • двигатель;
  • сиденье.

Рама делается из сварных лонжеронов, на которые привариваются стойки из уголков 30х30 см и поперечины. В качестве приводного вала берут стальную трубу диаметром 14 мм. Лыжи — опорно-рулевые. Перемещение снегохода происходит винтом или цепной передачей.

Это интересно: Рекомендации по выбору пилок для лобзика

Самодельный защитный кожух

Если вами изготавливается самодельная косилка, то вам обязательно понадобится защитный кожух. Он убережет ваши глаза, тело и ноги от травмирования мелкими камушками и осколками ножей, если они сломаются.

Кожух для триммера можно сделать из листа алюминия или тонкой жести.

  1. Вначале, в углу квадрата из металла необходимо просверлить отверстие нужного диаметра (зависит от вида привода вашего агрегата) с помощью коронки.
  2. Затем потребуется сделать разметку под крепеж. В качестве основы, к которой будет прикручиваться самодельная защита, можно использовать стандартный кожух от болгарки, если вы делаете триммер из нее.
  3. Зажмите заготовку струбциной и при помощи рулетки и карандаша проведите первую окружность радиусом около 270 мм. Центром окружности будет служить угол заготовки. По поводу радиуса давать точных рекомендаций нельзя, поскольку он будет зависеть от диаметра режущего инструмента, который вы будете использовать с агрегатом. Поэтому, сначала определитесь, какие ножи вы будете использовать, и какой вылет лески будет оптимальным.
  4. Далее, проведите вторую дугу (это будет загиб), немного отступив от первой. В данном случае сантиметров на 5. Таким образом вы отмеряли высоту будущего щитка. Вообще, высоту кожуха рекомендуется делать такой, чтобы, когда вы его поставите ровно на землю, режущий инструмент не доставал до нее около 2 см.
  5. После разметки второй линии необходимо вырезать по ней заготовку, воспользовавшись ножовкой по металлу либо электролобзиком с пилочкой по металлу.
  6. Кроме этого, необходимо сделать радиальные разрезы (до первой дуги) и загнуть получившиеся части плоскогубцами под углом 90°.
  7. Далее, щиток крепится к защитному кожуху болгарки, устанавливается режущий инструмент, и агрегат готов к работе.

Таким способом можно изготавливать и устанавливать защитный кожух и на триммере, купленном в магазине, если щиток по каким-либо причинам раскололся. Щитки в заводских аппаратах изготавливаются из пластика и часто ломаются, если неудачно стукнуть головкой триммера о землю для удлинения лески.

Как полоть картофель триммером

Существуют различные методы прополки картофеля — от традиционных ручных до прополки при помощи механизмов. Каждый из них имеет свои плюсы и минусы, а опытные специалисты говорят о том, что наилучший эффект получается, если использовать эти методы в комплексе. К основным инструментам, при помощи которых можно полоть картофель, относят триммер (мотокоса), тяпка.

Триммер — это мотокоса, которая приводится в действие при помощи электроэнергии или сжигания горючего (бензин, дизтопливо). В качестве режущего инструмента используется леска, пластмассовые или металлические ножи, фрезы. Преимуществом триммера является быстрота прополки картофеля, которой невозможно достичь при ручной прополкой. В то же время, при помощи одной лишь мотокосы нельзя окучить картофель.

Важно! Замечено, что если в мотокосе использовать округлую леску, а не граненную (в форме звезды), результаты прополки сохранятся на более продолжительное время, так как сорняки после такой обработки растут медленнее.

Триммер используют, прежде всего, поклонники органического земледелия. Они считают, что окучивать или слишком часто рыхлить почву нельзя, а тем более — забирать с грядки срезанные растения, так как вместе с ними забираются питательные вещества, которые они успели получить из почвы. Напротив, сторонники органического земледелия полагают, что срезанные триммером сорняки следует оставить на грядке. При этом, они выполняют следующие функции:

  • выступают в качестве мульчи, долго не дают расти следующим сорнякам и удерживают влагу;
  • привлекают червей и микроорганизмы, которые перерабатывают сорняки в питательные вещества, тем самым, удобряя грунт.

Прополку триммером следует осуществлять, когда сорняки еще небольшого размера и легко срезаются ножом

При этом, важно следовать таким правилам прополки:

  • работать следует в респираторе и защитных очках, так как при работе триммера формируется пыль, а вокруг разлетаются мелкие камушки;
  • нельзя работать, когда перед триммером находятся другие люди;
  • нож триммера можно углублять в землю не более, чем на 1-1,5 см.;
  • работать триммером можно, когда обозначились первые всходы картофеля, иначе есть риск их срезать;
  • если триммер маломощные, каждые 10-15 минут следует делать перерыв, чтобы двигатель остывал;
  • в конце сезона ножи и рабочие поверхности триммера нужно обработать фунгицидами, так как есть риск, что на них остаются возбудители болезней картофеля.

Как косить траву при помощи болгарки

Чего только умелые руки и беспокойная головы не вытворяли с электроинструментом от момента его появления в мире. Вот, возьмем простую угловую шлифовальную машину, именуемую в народе “болгаркой”. И торцевую пилу из нее делали, и снег ей, с трудом, но убирали, ну, много альтернативных применений нашло этому инструменту население нашей страны.

Болгарка в работе. Сегодня посмотрим на один из примеров того, как при помощи этого инструмента мы, почти за даром, можем навести порядок в саду или на газоне дачи или другого владения. Сперва возьмем кусок стальной полосы, отмерим и согнем из нее прямоугольную скобу, таким образом, чтобы в последствии надеть ее на корпус редуктора.


Делаем скобу.После этого, нужно разметить и просверлить пару отверстий на скобе в тех местах, где находятся отверстия для рукоятки на корпусе того же редуктора. При этом диаметр отверстий должен быть не меньше самого диаметра дырок под рукоять.


Делаем пару отверстий. Затем, берем остаток полосы и привариваем его перпендикулярно к скобе. Он послужит нам дополнительным креплением и элементом усиления самой конструкции. Получается своеобразная рама.


Варим кусок поперек. К раме под углом градусов в пятьдесят мы приварим кусок стальной водопроводной трубы. Она будет нам служить ручкой и подвесом для кабеля.


Привариваем трубу.Едем дальше, и мы близки к финалу. Находим на своем или соседнем участке давно заброшенные, но бережно сохраненные боковые колесики от детского велосипеда. Одеваем скобу на болгарку, и прикручиваем насквозь колесики и скобу к корпусу.


Собираем устройство во едино. Дело осталось за пустяком. продеваем пару кусков тросика в отверстия для ключа на зажимной гайке, и прикручиваем ее на свое положенное место. Провод фиксируем к ручке по всей длине.


Готова новая газонокосилка.Включаем в розетку, запускаем болгарку и катая ее по поверхности косим траву. Такая простая и дешевая коса будет очень кстати при открытии нового дачного сезона.


Наводим порядок на участке. Источник

Возможные вариации самодельного триммера

В заводском триммере в качестве режущего элемента используют 1,5 мм леску. Можно ли ее применить в самодельном устройстве? Да, только для ее установки понадобиться дополнительное крепление

Кроме того, стоит принять во внимание, что леску постоянно нужно будет удлинять или менять

Диск пилы — циркулярки, в свою очередь, отлично крепится на штатный вал и не нуждается в замене. Даже точить его необходимости не возникнет. При попадании его на камень сразу же слышен очень резкий звук. Если диск сразу же отводить в сторону, то ничего не произойдет.

Вариант второй — заменить диск металлической проволокой. Увы, и она себя не оправдает. Болгарка дает порядка 11 тысяч оборотов в минуту. При одевании проволоки сразу же начинается сильная вибрация, ручка тяпки просто из рук выскакивает. Кроме того, весь этот процесс сопровождается ужасным шумом.

Польза подобного триммера очевидна. Однако для сомневающихся еще один аргумент: болгарка остается абсолютно функциональной, и в любой момент ее можно снять и использовать по прямому назначению. Два в одном, как говорится.

Нож для триммера своими руками

Если вам потребуется скосить растения с толстыми или жесткими стеблями, то обычная леска с этой задачей не справится. Поэтому без специального металлического ножа вам не обойтись. Ножи для триммера можно купить в специализированном магазине, а можно сделать самостоятельно, например, из старого диска от циркульной пилы (без напаек). Делается нож следующим образом.

  1. Сначала на диске делается разметка. “Лепестков” можно сделать столько, сколько вы пожелаете, например, два, три, четыре или пять, как в данном описании.
  2. Далее, с помощью болгарки, по разметке делаются 2 радиальных надреза.
  3. После радиальных пропилов необходимо с помощью той же болгарки соединить 2 надреза, сделав продольную канавку достаточной глубины, чтобы можно было отломать вырезанный кусок диска.
  4. Зажмите почти отрезанную часть заготовки в тиски и отломайте ее.
  5. Проделайте эту операцию со всеми “лепестками” будущего ножа. Все неровности можно обточить на абразивном круге.
  6. Когда заготовка будет готова, заточите одну сторону каждого “лепестка” под углом 45°.

Самоделки, что можно сделать своими руками, куда приспособить редуктор

Значительное количество механизмов работает на числах оборотах вала после редуктора болгарки. Поэтому вариантов применения редуктора УШМ для функционирования других устройств имеется большее количество. Вместе с нестандартными способами применения целой болгарки для самоделок, мастерами технического творчества создаются интересные композиции. Некоторые представлены авторами в специально снятых видео.

На триммер

Владельцев дачных и приусадебных участков заинтересует следующее видео. Многие из них пользуются триммерами для содержания территории в надлежащем порядке. Не исключен вариант выхода из строя электродвигателя, установленного на таком устройстве. Автор предлагает использовать вместо него болгарку. Для чего изготавливается кронштейн из отходов материалов, который монтируется на место сгоревшего двигателя. Кроме кронштейна следует изготовить переходник от шпинделя болгарки к гибким валам триммера. В установленную конструкцию крепится болгарка и триммер готов к выполнению покоса разросшейся травы.

Количество оборотов такой модернизированной конструкции порядка 10000 оборотов в минуту. На таких оборотах покос травы осуществляется достаточно эффективно. Возможно, что применение болгарок минимального ряда мощностей для снижения весовых и габаритных характеристик триммера будет приводить к перегреву болгарок при работе. Следует следить за температурой редуктора болгарки и при необходимости делать перерывы.

Привод культиватора: Крот и не только

Владельцам земельных участков будет полезен опыт автора следующего видео. На культиваторе вышел из строя бензиновый двигатель внутреннего сгорания. На его место автор придумал крепление для болгарки и соединил шпиндель редуктора болгарки с редуктором культиватора. Обороты болгарки безусловно выше, чем у бензинового двигателя. Однако, рекламируемого автором повышения производительности вряд ли произойдет. Проблема перегрева коллекторного двигателя останется и частые остановки, как защита от него, останутся. Хотя для владельцев относительно небольших участков применение такого культиватора будет эффективно.

Станок

В качестве одного из конструктивных элементов создаваемого автором в следующем видео сверлильного станка является редуктор от болгарки (!как разобрать редуктор вы узнаете здесь). Работа в паре с электродвигателем от стиральной машинки дает возможность получения оборотов сверла в соответствии с требуемыми технологическими режимами обработки материалов. Ротор болгарки обрезается по длине, необходимой для надежного закрепления резиновой втулки, выполняющей роль упругой муфты. Другой конец втулки крепится на вал электродвигателя. Крепление производится с помощью хомутов.

Станок имеет несколько степеней свободы. Кроме подъема вверх/вниз с помощью рукоятки и подпружиненных подвесок, рычажная система позволяет менять местоположение режущего инструмента в горизонтальной плоскости. Целесообразно применять в качестве настольного приспособления для получения отверстий в деталях из металла и дерева.

Приспособление для плазменной резки

Плазменный резак используется для вырезания круглых заготовок. Рамная конструкция, как показано в следующем видео, выполняет роль приспособления для закрепления и регулировки диаметра получаемых заготовок. «Фишка» в применении редуктора болгарки в том, что его коническая пара меняет направление вращения на 90°. Тем самым ручным приводом создается вращение в горизонтальном направлении, а редуктор переводит его в вертикальное направление и обеспечивает правильное функционирование плазменного резака.

На электровелосипед/с мотором

Если устали крутить педали велосипеда — идея с приводом от болгарки в следующем видео. Здесь автор установил болгарку на раме, а на шпиндель установил ведущую звездочку для цепной передачи к ведомой звездочке на заднем колесе. Источником питания служит аккумуляторная батарея, которая работает в паре с инверторным преобразователем напряжения с 12 В до 220 В. Ручка велосипеда смонтирована с тягой включения электропривода через инверторный преобразователь, регулирующий частоту вращения на частичных режимах нагрузки на велосипед. Оригинальное решение стабилизации сохранения режима работы болгарки с помощью упругого элемента в виде резинки требует более детальную доработку этого узла. В стационарном режиме данная конструкция работоспособна, но в «боевых» условиях потребуется много доработок, особенно в плане регулировки на переходных режимах.

Разновидности двигателей для сборки самоделок

В качестве привода для самоделок используют электрические и бензиновые двигатели, снятые с неиспользуемой техники. Каждый их этих двух вариантов имеет свои достоинства с недостатками. Модели с двигателем внутреннего сгорания удобнее тем, что при их эксплуатации не нужно наличие питающей электросети поблизости. Но в целом они обходятся дороже и имеют более сложное устройство, чем их аналоги, оснащенные электромотором. Поэтому легче сделать электрическую технику, вдобавок более компактную.

Максимальная толщина срезанных сучьев, которые способен перемолоть измельчитель веток, зависит от мощности установленного на него электродвигателя и характеристик ножей.

  • Модели с мотором до 1,5 кВт мощностью способны перемалывать палки до 20 мм диаметром. Они предназначены для работ с низкой степенью интенсивности.
  • Если установлен электрический двигатель от 3 до 4 кВт, то такие агрегаты могут измельчить ветки уже толщиной до 40 мм.
  • Более мощные электромоторы (свыше 4 кВт) используются, чтобы сделать шредер для дерева диаметром 7-15 см.

Приводом последней категории оснащают технику, если нужно постоянно выполнять большие объемы работ, связанные с переработкой отходов различной толщины.

Для создания самодельного шредера можно воспользоваться электромоторами от болгарки, стиральной машинки, триммера. Они должны быть приспособлены к работе от стационарной сети напряжением 220 В. Чтобы в домашних условиях измельчать материал максимально большей толщины, рекомендуется оснащать шредер электромотором на 1500 об/мин мощностью около 3,5 кВт. Данному параметру у двигателей внутреннего сгорания соответствует 5-6 лошадиных сил.
