Делаем портативный усилитель звука для наушников

На транзисторах

Такая схема выглядит просто, но в эксплуатации, по заверению специалистов, она весьма привередливая — все зависит от основных параметров выбранных вами резисторов и конденсаторов. Размеры ее тоже громоздкие — как правило, все радиолюбители используют простую двухкаскадную конструкцию на двух транзисторах. Часто используемые — это КТ 315 или им подобные, из таких устройств можно делать все, что угодно, и усилитель звука для наушников, в том числе.

Недостатки:

  • необходима подборка точного напряжения питания для коллектора, базы и эмиттера:
  • к базе должны подходить два типа напряжений: отрицательное и положительное по отдельным линиям с установкой сопротивления;
  • для обеспечения номинального напряжения нужно специально подбирать резисторы.

Двухкаскадная конструкция на двух транзисторах

Монтаж усилителя

Чтобы ничего не перепутать, с обратной стороны наносим по такой же технологии монтажную схему. После просверливания необходимых отверстий в плате, начинаем монтаж всех деталей. На фотографии готовая плата с деталями установлена в подготовленный корпус.

На торцевые панели, прежде чем крепить их на корпусе, необходимо нанести разметку — для этого можно использовать программу Фотошоп, где несложно нарисовать любую композицию, где будут названия гнезд и все нужные обозначения. Затем делаем распечатку рисунков при помощи принтера на тонкую с глянцевой поверхностью фотобумагу, которую наклеиваем на панели с уже проделанными технологическими отверстиями и обработанные ацетоном для обезжиривания. Клей используем столярный.

Панели необходимо положить под мощный пресс массой около 20 кг на 24 часа, чтобы качество склеивания было идеальное. Затем ламинируем поверхность панелей специальной термической пленкой, используя домашний утюг и лист чистой бумаги.

Осталось только установить на корпус крышку и боковые панели — и усилитель готов для эксплуатации. Проверка изделия показала, что усиление звучания отменное: звук довольно чистый, а если прослушивать качественные записи, то его можно даже охарактеризовать как хрустальный, что для самопального устройства весьма неплохо. Слышны все инструменты, басы отличные без дребезжания, а величина громкости такая, что можно оглохнуть.

Схема усилителя для наушников четвертая, для «подвинутых» в ламповую сторону

В данной схеме усилителя для наушников (автор — Б. Каинка, журнал Elektor Electronics, №10/2003 год, с. 70.) используется лампа, применявшаяся в радиостанциях, когда-то стоявших на вооружении Советской Армии (Р-105М, Р-108М, Р-109М и другие). Да и в ДОСААФ такие радиостанции использовались весьма долго — например, для работы в диапазоне 28 МГц подходила Р-108М.

Лампа 1П24Б — пентод прямого накала, тип «стержневая», малогабаритная. Напряжение накала, указанное на схеме, 1,2 Вольта при токе 240 мА.

Анодное напряжение здесь низкое – всего 12 Вольт, так что можно не бояться, что от анодной цепи «долбанет» сотней вольт.

Непосредственно в анодную цепь включаются наушники, сопротивление обмотки которых должно быть не менее 600 Ом (говорят, есть такие «уши» из разряда «студийных»). И конечно же, понадобится две таких лампы — ведь у нас предполагается «стерео»…

Схема источника питания не приводится специально — если уж вы собрались паять данную схему и нашли такие не особо распространенные на рынке лампы, то в дальнейшем моя помощь в этой конкретной области вам точно не понадобится.

Усилитель для наушников на ОУ

Наиболее удобным вариантом являются схемы на операционных усилителях (ОУ). В таком случае количество элементов сводится к минимуму, а схема не требует никакой наладки.

Большим плюсом операционных усилителей является то, что все они, за исключением специализированных, выпускаются в корпусах DIP8 (Minidip) и SO-8 ( он же SOIC).

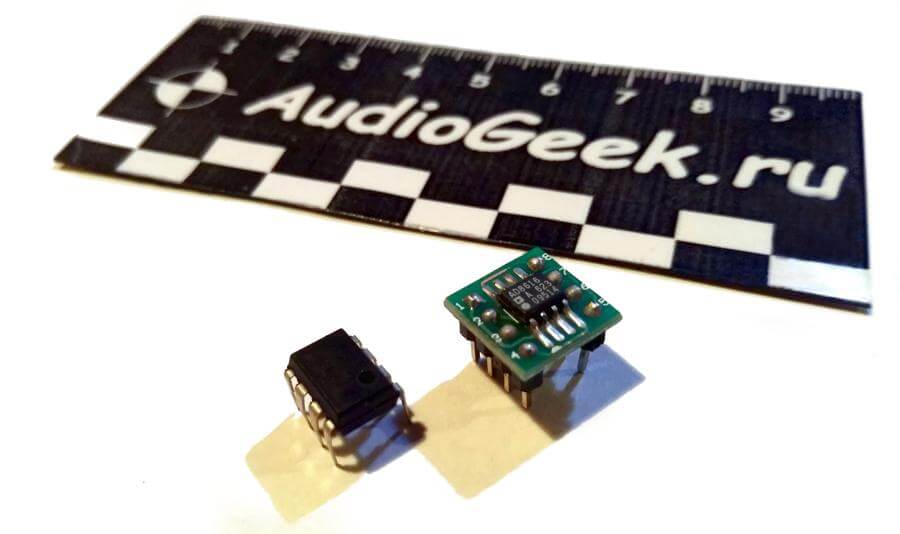

Будем ориентироваться на корпус DIP8. По размерам он больше

Поэтому во первых его проще паять, а во вторых он лучше охлаждается, что тоже важно для усилителя. А а для тех микросхем, которых в DIP8 не выпускают можно воспользоваться переходником из SO-8 в DIP8

Назначение выводов ОУ стандартизовано и они взаимозаменяемы. Поэтому можно один раз впаять панельки под микросхемы и просто вставлять микрухи без помощи паяльника. Это не только упростит замену микросхем но и убережет их от возможного перегрева при пайке.

Конструкция самодельного усилителя

Это, пожалуй, был самый сложный момент в изготовлении, так как подходящего готового корпуса не нашлось и пришлось выдумывать возможные варианты :-)) Чтобы не лепить кучу отдельных радиаторов, решил использовать корпус-радиатор от автомобильного 4-канального усилителя, довольно больших размеров, примерно такой:

Все «внутренности» были, естественно, извлечены и компоновка получилась примерно такой (к сожалению фотографию соответствующую не сделал):

— как видно, в эту крышку-радиатор установились шесть плат оконечных УМЗЧ и плата предварительного усилителя-темброблока. Плата блока фильтров уже не влезла, поэтому была закреплена на добавленной затем конструкции из алюминиевого уголка (её видно на рисунках). Также, в этом «каркасе» были установлены трансформаторы, выпрямители и фильтры блоков питания.

Вид (спереди) со всеми переключателями и регуляторами получился такой:

Вид сзади, с колодками выходов на динамики и блоком предохранителей (поскольку никакие схемы электронной защиты не делались из-за недостатка места в конструкции и чтобы не усложнять схему):

В последующем каркас из уголка предполагается, конечно, закрыть декоративными панелями для придания изделию более «товарного» вида, но делать это будет уже сам «заказчик», по своему личному вкусу. А в целом, по качеству и мощности звучания, конструкция получилась вполне себе приличная. Автор материала: Андрей Барышев (специально для сайта 2shemi.ru).

Предварительный усилитель-темброблок

В качестве него была применена схема, не раз проверенная до этого, которая при своей простоте и доступности деталей показывает довольно хорошие характеристики. Схема (как и все последующие) в своё время была опубликована в журнале «Радио» и затем не раз публиковалась на различных сайтах в интернете:

Входной каскад на DA1 содержит переключатель уровня усиления (-10; 0; +10 дБ), что упрощает согласование всего усилителя с различными по уровню источниками сигнала, а на DA2 собран непосредственно регулятор тембров. Схема не капризна к некоторому разбросу номиналов элементов и не требует никакого налаживания. В качестве ОУ можно применить любые микросхемы, применяемые в звуковых трактах усилителей, например здесь (и в последующих схемах) пробовал импортные ВА4558, TL072 и LM2904. Подойдёт любая, но лучше, конечно, выбирать варианты ОУ с возможно меньшим уровнем собственного шума и высоким быстродействием (коэффициентом нарастания входного напряжения). Эти параметры можно посмотреть в справочниках (даташитах). Конечно, здесь вовсе не обязательно применять именно эту схему, вполне можно, например, сделать не трёхполосный, а обычный (стандартный) двухполосный темброблок. Но не «пассивную» схему, а с каскадами усиления-согласования по входу и выходу на транзисторах или ОУ.

Особенности создания стерео систем

Конструкции такого типа сложны для создания своими руками. Их регулировка и отладка требуется дополнительного измерительного оборудования, которое имеется далеко не у всех радиолюбителей.

  • Однако схожий по свойствам усилитель можно собрать по схеме класса «А», где входной и выходной сигналы повторяют друг друга, а мощность звука достигает 15 Ватт.
  • Основой для такого устройства станут транзисторы КТ803, КТ 805 и КТ 819.

Стоит учитывать, что схема отличается большим энергопотреблением, и при отсутствии сигнала транзисторы нагреваются. Поэтому их устанавливают на транзисторы.

  • В качестве альтернативы можно добавить в цепь кулер, используемый для охлаждения компьютеров.
  • Чтобы получить стерео систему, нужно создать две схемы, соответствующие правому и левому каналу.
  • Создание полного усилителя доступно только радиолюбителю с большим опытом работы и необходимым техническим оборудованием.
  • Такой проект реализуется на транзисторах или интегральных микросхемах путем предварительного и оконечного каскадов.
  • Помимо монтажа такая конструкция нуждается в настройке. Однако на выходе получится устройство, позволяющее более тонко регулировать тембр и громкость звука.

Подведем итоги: Собранные собственными руками усилители по мощности и другим параметрам не уступают моделям, приобретаемым в магазинах.

Для выполнения такой работы нужны определенные познания в электрике, а также готовность разбираться в схемах.

  • При сборке нужно соотнести расположение лапок с нумерацией на бумаге.
  • После этого можно поочередно присоединять к микросхеме нужные элементы.

Добавим в схему предусилитель

Все схемы усилителей, представленные выше, имели коэффициент усиления менее 1, поэтому необходимо запитать их звуковым сигналом высокой амплитуды. Чтоб сделать усилитель более универсальным, в котором музыкальный сигнал усиливается в несколько раз, предварительный усилитель добавляется к усилителю мощности – на основе одного или нескольких транзисторов или на лампе. Усиления напряжения в 2-5 раз достаточно, потому что обычно наушники характеризуются высокой эффективностью (обычно более 90 дБ) и небольшим уровнем сигнала, необходимого для управления ими.

Вот схема для создания полноценного усилителя для наушников на основе полевых транзисторов, работающих также в классе A. Питание однополярное, сам УНЧ требует +15 В (с учётом падения напряжения на стабилизаторе берем 17-20 вольт.

   Форум по обсуждению материала УСИЛИТЕЛЬ ДЛЯ НАУШНИКОВ КЛАСС А

SMD ПРЕДОХРАНИТЕЛИ

Приводятся основные сведения о планарных предохранителях, включая их технические характеристики и применение.

Схема и выбор элементов

Классическая схема, на которой помещены значения элементов, которые использовались при её сборке. Единственным необычным моментом являются печатные платы (чаще такое делается навесом). Цель состояла в том, чтобы объединить эстетику позиционирования элементов, их надежную привязанность и максимально возможные соединения. Большинство радиоэлементов были куплены в Интернете. Электролитические конденсаторы серии Rubycon MXR, и USR (источник питания).

Большинство резисторов выбирали с удвоенной мощностью, чтобы не нагревались, потому что все на плате довольно тесно упаковано (измерение температуры на большинстве не превышает 30C, только 10 кОм 5 Вт, подключенные параллельно, достигают температуры около 80C, но конденсаторы рядом с ними имеют повышенную рабочую температуру). В секции усилителя все резисторы безиндуктивные. Трансформатор был сделан с параметрами 125V / 0.4A и 6.3V / 6A (100VA). Электронные лампы — TESLA E88CC и 6H13C (1985 года выпуска). Ориентировочная стоимость составила около 10000 рублей.

Точки пайки на плате оцинкованы, а медный провод (1,5 мм2) припаян к пути, на котором ток проходит. Затем припаяны все элементы и проведены сигнальные провода.

Сначала был протестирован модуль питания, он дал 188 В в не нагруженном состоянии (трансформатор 135 В). Накал лампы в состоянии холостого хода 6,7 В, при нормальной работе он падает до 6,5 В. Во время сборки возникла идея добавить два резистора 50 Ом, которые симметрируют напряжение накаливания (уменьшая шум), но, хотя они припаиваются к печатной плате, они не подключены, усилитель работает отлично и без них.

Резистор R3 отвечает за рабочую точку, а R1 и R2 поддерживают сетку на 0 В. Рабочая точка ECC88 составляет Ia = 15mA, 90V = Ua. Кстати, в типичной рабочей точке 6Н13С имеет «S» = 5,5 мА / В, а ECC88 — 12,5 мА / с, поэтому согласование с наушниками лучше с ECC88.

Если питание будет 147 В, а анод — катод 6Н13С 68 В, то резистор катода должен быть под 147 — 68 = 79 В. При сопротивлении 3,33 кОм такое напряжение соответствует току 23,7 мА.

TDA8567q 4х25 Вт

Мостовой усилитель класса Hi – Fi на четыре канала.

Есть защита от короткого замыкания выходного каскада и термозащита с уменьшением выходной мощности при перегреве. А еще микросхема обладает защитой от колебаний напряжения и режимом отключения. Еще данная микросхема обладает режимом вкл/выкл входного сигнала(режим Mute), и защитой при подаче напряжения на схему от «щелчка».

Характеристики микросхемы

ПараметрЗначение
Uпит6-18 В
Iвых7,5 А
Iпокоя230 мА
Pвых4х25 Вт
Rвх30 кОм
Коэффициент усиления26 дБ
Полоса частот20-20000 Гц
Коэффициент гармоник0,05 %
Rнагр4 Ом

Назначение выводов

Номер выводаНазначение
1Напряжение питания
2Выход 1+
3Общий
4Выход 1-
5Выход 2-
6Общий
7Выход 2+
8Напряжение питания
9Диагностика
10Вход 1
11Вход 2
12Общий сигнальный
13Вход 3
14Вход 4
15Выбор режима
16Напряжение питания
17Выход 3+
18Общий
19Выход 3-
20Выход 4-
21Общий
22Выход 4+
23Напряжение питания

Доводим схему до ума

Представленная в документе схема несколько неполная и отражает лишь самое главное. Для нормально работы следует дополнить схему и добавить входные цепи. Так же параллельно резистору R 2

следует добавить конденсатор (C 2) небольшой емкости. Он нужен для исключения самовозбуждения ОУ.

Чтобы не изобретать велосипед, входные цепи были позаимствованы у усилителя для наушников FiiO Olympus E10. Так же на схеме теперь обозначены выводы для сдвоенного операционного усилителя в корпусе DIP8.

Я не сторонник конденсаторов(C 1

) по входу. Однако не всегда известно каков будет источник сигнала, и насколько там возможно присутствие постоянного напряжения. Желательно его установить, чтобы втыкать усилитель куда вам заблагорассудится.НО при желании его можно и закоротить.

Устройство для наушников

Усилители для мобильного телефона питаются в основном за счет батареек, поэтому важно собрать прибор с низким потреблением энергии

Представленная далее инструкция соответствует этому требованию

Если владельцу не так важно портативность, можно встроить разъем для питания от электросети

Не рекомендуется использовать импульсные детали, так как они могут создавать помехи и ухудшать качество звука.

Для создания самодельного устройства лучше выбрать следующие элементы:

  • медный кабель 30-40 см;
  • вход для адаптера;
  • микросхема KA2209;
  • вход для штекера;
  • 4 конденсатора 100 мкФ.

Схемой для сборки можно пользоваться от аналогичной платы TDA2822. От использования радиатора можно отказаться, выполнив устройство навесным монтажом.

Доводим схему до ума

Представленная в документе схема несколько неполная. Для нормально работы следует дополнить схему входными цепями.

Операционные усилителя одинаково хорошо усиливают как переменное, так и постоянное напряжение. Поэтому, несмотря на всякие аудиофильские заморочки, считается хорошим тоном добавлять на вход конденсатор.

Помимо конденсатора, отсекающего постоянное напряжение, следует добавить идущий на землю резистор. Такой резистор обеспечит привязку неинвертирующего входа ОУ к земле. С другой стороны. вместе с конденсатором он образовывает дифференцирующую RC цепь.

Образовавшаяся RC-цепь (R5, С1) будет отсекать как постоянное напряжение так и инфра-низкие частоты. Они не несут полезной информации, однако значительно нагружают усилитель по току. При номиналах, указанных на схеме, частота среза составляет 16 Гц. При использовании конденсатора на 220нФ частота среза опустится примерное до 7Гц.  Дальнейшее увеличение емкости особого смысла не имеет.

Для исключения возможного самовозбуждения ОУ, не лишним будет ограничить и верхний диапазон. Для этого установим параллельно R2 конденсатор малой емкости.

Цепь R2 C2 будет работать как фильтр низких частот. При указанных номиналах деталей частота среза составит около 100 кГц.

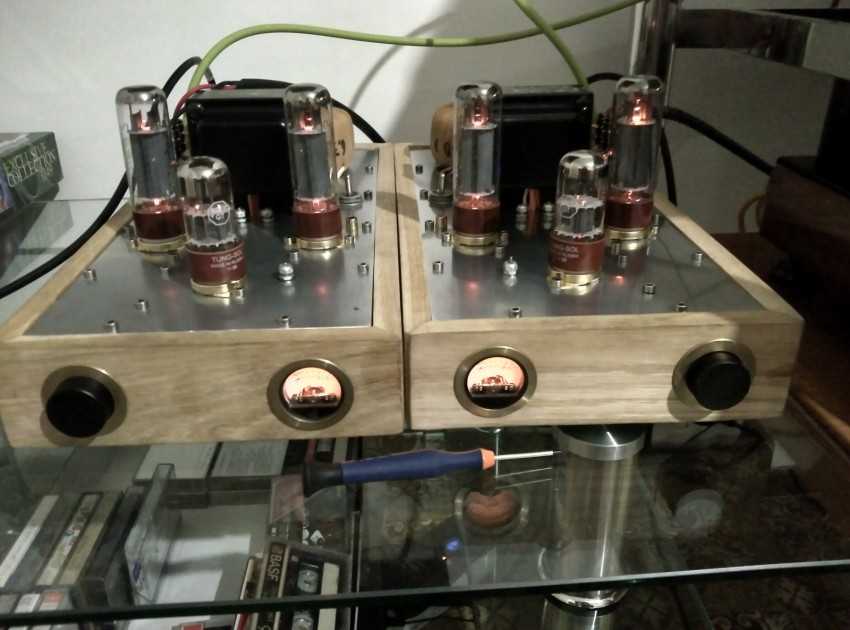

Ламповый усилитель для наушников

Для того, что понять, стоит сооружать такую схему или нет, стоит разобрать ряд ее основных преимуществ. Именно сильные стороны помогут определить, для чего нужен ламповый усилитель для наушников.

Преимущества

К ряду основных преимуществ относятся следующие пункты:

  • Простая конструкция лампового усилителя не доставляет проблем с ремонтом.
  • Достаточно длительный срок эксплуатации.
  • Отсутствие эффекта шипения или белого шума.
  • Ровное звучание системы, которое обеспечивается благодаря плавному переходу и высокому динамическому диапазону.
  • Стойкость к высоким температурам.

Это то, что относится к ряду основных преимуществ ламповой системы.

Инструменты и материалы

Внутренняя схема усилка

Если вы решили оборудовать свой автомобиль качественной магнитолой на 12 вольт, для обеспечения хорошего звучания потребуется сабвуфер и усилитель.

Для изготовления усилителя в машину вам потребуется подготовить несколько элементов, в частности, речь идет о четырех устройствах:

  • блок усилителя импульсов;
  • устройство обработки импульса;
  • преобразователь напряжения от 12 вольт до 40;
  • устройство выпрямителя и коммутации.

Чтобы сделать автомобильный усилитель, эти блоки можно соорудить своими руками или приобрести уже готовые. Второй вариант будет более актуальным для тех, кто желает сэкономить время. Рассмотрим все эти элементы по порядку.

Блок усилителя низких частот представляет собой плату типа TDA 7294 — такой вариант будет наиболее оптимальным для усилка к автомагнитоле на 12 В. Цена на такой девайс в среднем составляет около 200 рублей. Следует отметить, что технические особенности схемы дают возможность ей хорошо выполнять свои функции, в частности, на выходе схема может выдавать до 100 Ватт мощности. Учтите, что эта схема является одноканальной, но и этот нюанс можно преодолеть.

Схема для изготовления девайса

Выходные транзисторы должны быть обеспечены охлаждением, чтобы сделать это, элементы можно загнуть к плате, при этом их контакты должны быть расположены вверх. После этого на контактные поверхности необходимо нанести термопасту и положить диэлектрическую пленку, а уже потом поверх монтируются радиаторы. Благодаря этому вы сможете немного уменьшить габариты последних и в целом сэкономить место в корпусе.

Поскольку установка сабвуфера подразумевает использование усилителя для авто, из поступающего импульса нужно будет выделить именно низкий диапазон частот. Сама по себе используемая схема является одноканальной, так что на входе в устройство обработки импульса необходимо поставить сумматор каналов. Это позволит преобразовать двухканальный импульс в одноканальный.

Усилитель для сабвуфера в машину подразумевает использование устройства преобразования напряжения или трансформатора от 12 до 40 вольт. Для этой цели можно использовать схему TL-494. В принципе, в продаже можно найти и другие варианты, но этот оптимально подойдет для тех автовладельцев, у которых нет опыта в изготовлении усилков. Тем более, что эта схема отлично подходит для сабвуфера и усилителя на 12 вольт по техническим параметрам — она позволяет обеспечить наиболее мощный импульс.

Схема самодельного устройства

Что касается устройства выпрямления и коммутации, то этот девайс состоит из нескольких компонентов:

  1. Устройство коммутации, необходимое для оповещения водителя о готовности или неготовности усилка к работе. Оповещение осуществляется благодаря двум диодам — красному и зеленому.
  2. Устройство выпрямителя. Этот девайс необходим для стабилизации импульсов, которые передаются на основной блок управления.

Перед тем, как сделать усилитель для сабвуфера на 12 вольт, необходимо подготовить один из основных компонентов устройства — корпус. Разумеется, этот элемент нужен, иначе куда производить установку схемы? Как вариант, корпус можно соорудить своими руками из фанеры или приобрести готовый, все зависит только от ваших возможностей и предпочтений. Например, подключение усилителя может осуществляться в корпус от DVD-проигрывателя. Такой девайс имеет небольшие размеры, обычно стильный дизайн, а его разъемы при необходимости можно переделать для подключения к автосабвуферам.

Более оптимальным вариантом будет использование алюминиевого и, что самое главное — целого корпуса, который также может выполнять функцию радиатора. Как известно, во время работы схемы нагреваются, в результате чего при использовании деревянного корпуса при изготовлении придется продумывать систему охлаждения. Причем эта система должна быть наиболее качественной. Более того, в некоторых случаях необходимо даже делать активное охлаждение. Поэтому использование алюминиевого корпуса является наиболее оптимальным вариантом (автор видео — AKA KASYAN).

«А что делать если что-нибудь пойдет не так и я не смогу собрать усилитель?»

Признаться честно, конструктор получился не самым простым. Основная плата (без модулей) содержит более 70 компонентов. Но мы постарались сделать все, чтобы усилитель собирался легко и интересно.

На плате уже обозначены все позиционные места компонентов. А чтобы не мучать Вас поиском нужного компонента при сборке, мы заранее разложили детали в разные пакеты. Все это существенно облегчает установку деталей и уменьшает вероятность ошибок при сборке радиоконструктора усилителя.

А чтобы у Вас было к кому обратиться в трудную минуту, мы подготовили красочный иллюстрированный «путеводитель» по сборке и настройке усилителя.

Он поможет пошагово собрать усилитель и подскажет, на что обратить внимание при проверке и запуске усилителя. Благодаря «путеводителю» собрать усилитель сможет не только опытный, но и начинающий радиолюбитель

На транзисторах

Такая схема выглядит просто, но в эксплуатации, по заверению специалистов, она весьма привередливая — все зависит от основных параметров выбранных вами резисторов и конденсаторов. Размеры ее тоже громоздкие — как правило, все радиолюбители используют простую двухкаскадную конструкцию на двух транзисторах. Часто используемые — это КТ 315 или им подобные, из таких устройств можно делать все, что угодно, и усилитель звука для наушников, в том числе.

Недостатки:

  • необходима подборка точного напряжения питания для коллектора, базы и эмиттера:
  • к базе должны подходить два типа напряжений: отрицательное и положительное по отдельным линиям с установкой сопротивления;
  • для обеспечения номинального напряжения нужно специально подбирать резисторы.

Двухкаскадная конструкция на двух транзисторах

Схема первая, простая

Схема усилителя для наушников достаточно проста. (Автор — Валентий Святы, Practyczny Elektronik №2/2000, c. 4–6.) Собственно , которая при напряжении питания 9 Вольт может развить на нагрузке 8 Ом мощность до 1 Вт. Микросхема нормально работает на нагрузку до 4 Ом и при выходной мощности 150 мВт обеспечивает коэффициент гармоник не более 0,2%. Значит, при работе на наушники усилитель не перетрудится, сильно греться и искажать звук не будет.

Главная особенность данной схемы — автоматическое включение-выключение питания. При подаче на вход усилителя звукового сигнала напряжение на выходе детектора на диодах VD1, VD2 становится достаточным для открывания транзистора VT2, который далее открывает транзистор VT1, через который напряжение питания и проходит на микросхему.

Питание усилителя осуществляется от 9-ти вольтовой батареи («Кроны», например). При отсутствии звукового сигнала напряжение на выходе детектора уменьшается до нулевого, транзисторы закрываются и микросхема обесточивается. Усилитель для наушников работоспособен при напряжении питания от 1,8 до 15 Вольт.

Естественно, если вы не страдаете забывчивостью — можете выбросить из схемы «лишние» детали (детектор и транзисторный ключ) и установить простой выключатель в цепи питания.

FiiO Q1 для тех, кто уже слышал хороший звук

Этот усилитель лично мне понравился больше всех остальных – как стильным дизайном, так и своими возможностями. Корпус выполнен из шершавого черного алюминия, передняя и задняя панели с элементами управления — пластиковые.

На задней панели находится Micro USB порт для зарядки устройства или подключения к ПК, и два переключателя – один выбирает коэффициент усиления, второй — позволяет принудительно отключить зарядку от USB. Рядом разместилось совмещенное гнездо линейного входа и выхода.

Когда Q1 подключен по USB, этот разъем выполняет роль линейного выхода, когда USB подключения нет, к нему можно подключить аналоговый источник звука, и тогда Q1 будет выступать в качестве усилителя.

На переднем торце находятся: многоцветный светодиод-индикатор включения и зарядки, выход на наушники, переключатель усиления баса и аналоговый регулятор громкости, совмещенный с включением питания.

Конструкция

Все элементы конструкции (кроме силового трансформатора) размещаются на одной печатной плате. Если вы решите использовать внешний блок питания или собрать его по другой схеме, около 70% печатной платы останутся свободными.

Схема расположения элементов представлена на рисунке:

Увеличение по клику

На рисунке представлен чертёж печатной платы со стороны деталей:

Увеличение по клику

На рисунке представлен чертёж нижней стороны печатной платы:

Увеличение по клику

Чертежи печатных плат в народном формате SLayout можно забрать здесь.

Главная особенность монтажа: на корпусе с нижней стороны TPA6120A2 есть контактная площадка примерно 3×4мм. Она должна быть припаяна к площадке на печатной плате под микросхемой, которая служит теплоотводом.

Фотография готовой конструкции:

При первом включении следует вынуть два предохранителя на выходе источника питания и убедиться в его работоспособности. Если выходные напряжения в норме, верните предохранители на место. Сам усилитель в наладке не нуждается.

Разместить плату можно в корпусе подходящих размеров, желательно металлическом для экранирования от внешних помех.

Подключаем электрогитару без комбика

  1. Подсоедините звуковую карту к компьютеру. Для правильной установки, скачайте необходимые драйверы и установите. Подключите гитару к одному из входов звуковой карты.
  2. Запустите ваш DAW. Нужно подключить звуковую карту в настройках звука. Как правило, если драйверы установлены корректно, аудиоинтерфейс сам определится, просто выберите его из списка.
  3. Установите скачанные плагины усилителя и кабинета. Для этого, чаще всего, их файлы нужно поместить в определенную папку внутри места расположения вашей DAW, которая предназначена для сторонних VST плагинов. После успешной интеграции, найдите нужный плагин из списка и запустите.
  4. Отстройте уровень громкости гитары на аудиоинтерфейсе так, чтобы не было перегрузки сигнала. Затем приступайте к настройкам звука внутри плагина усилителя. Тут уже всё на ваш вкус – громкость, уровень эффекта дисторшн, регулировка эквалайзера.

Вот и всё, вы обошлись без комбоусилителя. Такая схема подключения очень полезна, если вы собираетесь, помимо тренировки, еще и записывать свои гитарные риффы. Для достойного звучания через компьютер вам все равно придется потратить некоторую сумму денег, к примеру на аудиоинтерфейс. Но эти вложения с лихвой окупятся разнообразием плагинов, обработок и функцией записи, которые даст DAW.

Упростим себе жизнь

Тех, кто только открывает для себя электронику и качественный звук, непременно порадует факт, что собирать потребуется усилительную часть. Да и то позже будет дана, готовая для повторения, печатная плата и вся остальная необходимая информация

Остальные узлы будут куплены готовыми. Это в разы упростит и удешевит задачу без какой-либо потери качества. Самостоятельная сборка таких узлов прилично усложнит задачу. А обойтись без них в задуманной конструкции не получится.

К тому же при сегодняшних масштабах производства различных модулей, стоимость покупки деталей для такого модуля обходится дороже стоимости готового модуля. Возникает резонный вопрос — че париться то?)

Технические характеристики

  • ЦАП: PCM5102
  • ОУ: MAX97220
  • Цифровой сигнал: до 96 КГц/24 бит
  • Диапазон частот: 20 Гц – 20 КГц
  • Выходная мощность: 190 мВт @ 32Ω, 75 мВт @ 150Ω
  • Общие гармонические искажения + шум:
  • Разделение каналов: ≥75 дБ
  • Максимальное выходное напряжение: 7.2 Vp-p
  • Максимальный выходной ток: >75 мА
  • Дисбаланс каналов: 0.2 дБ
  • Соотношение сигнал/шум: ≥107 дБ
  • Выходной импеданс:
  • Батарея: 1400 мА/ч
  • Время работы на одном заряде: >30 ч
  • Время зарядки: ≤4 ч
  • Размеры: 97 мм × 56 мм × 13.1 мм
  • Вес: 100 гр.

Музыкальная панорама раскрывается практически на любых наушниках, подключенных к Q1. Бас передается плотный и акцентированный, не конфликтует со средними частотами. Функция усиления низких частот сдержанная, но тяжести добавляет, увеличивая глубину. На быстрых композициях разделение инструментов нижнего регистра слегка падает, но на более медленных треках бас радует своим объемом.

Вообще, Q1 без особого напряжения выигрывает борьбу у встроенных звуковых чипов подавляющего большинства потребительских медиа устройств, раскрывая новые нюансы музыки.

Тест-трек:

Gogol Bordello – My Companjera: Бешенный напор цыганских панков завораживает и не отпускает до самых последних аккордов. Несмотря на большое количество инструментов в треке, каждый находится на своем месте и не забивает остальные. Скрипка чуть усреднена.
