Сборка вентилятора своими руками

Тепловентилятор Сатурн: особенности

На рынке широко представлены различные фирмы, выпускающие тепловентиляторы. И это неудивительно, ведь они пользуются широким спросом и во многом более удобны, чем другие виды обогревателей.

Среди недорогих фирм тепловентиляторов выделяются:

• Scarlet (Скарлетт);
• Comfort (Комфорт);
• Wild Wind (Вайлд Винд);
• Elenberg (Эленберг
• Equation (Экьюэйшен);
• Saturn (Сатурн).

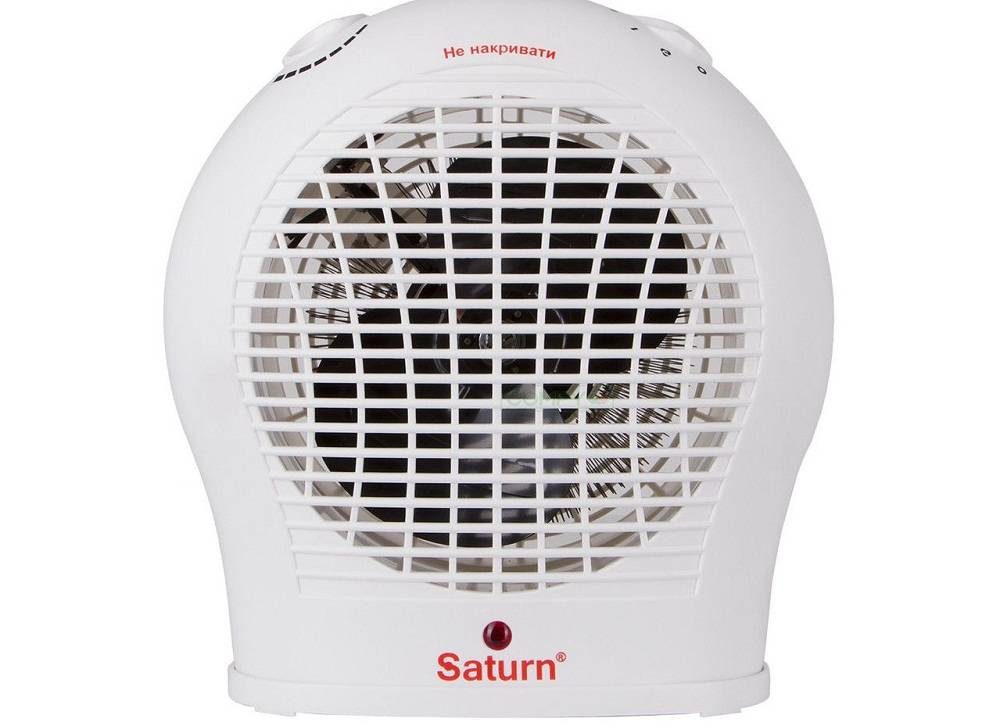

Наиболее популярной и бюджетной моделью является тепловентилятор Сатурн, который имеет схожие характеристики с Эленберг NSB 200a. Производится Сатурн на Украине. Чаще встречается, как напольный тепловентилятор.

Имеет спиральный нагревательный элемент. Среди функций можно выделить механический регулятор температуры на корпусе устройства, термостат и внутреннюю защиту от перегревания. Работать может, как в режиме вентилятора с холодным обдувом, так и с обогревом. Имеет лампочку – индикатор режима работы. Однако, такие функции, как защита при наклоне и таймер отсутствуют, но для своей ценовой категории, прибор обладает хорошими характеристиками и производительностью.

Агрегат не включается

В этой ситуации может быть 2 варианта: лампочка, означающая готовность агрегата к работе, может загораться или нет. В зависимости от этого, алгоритм диагностики поломки будет отличаться.

Лампочка не горит

Если после включения аппарата в розетку не загорается лампочка, расположенная на его корпусе, и он не запускается, то, первым делом, необходимо проверить, есть ли напряжение в розетке. Делается это просто: возьмите любой электроприбор и включите в эту розетку. Если прибор заработал, значит, нужно искать неисправность в электрической вилке и шнуре.

Для проверки вилки, раскрутите ее и проверьте надежность подсоединения проводов к клеммам. Чтобы проверить кабель, необходимо отсоединить его от контактной колодки аппарата и “прозвонить” тестером. При обнаружении обрыва в жилах кабеля, его следует заменить.

Лампочка горит

Причина такого поведения агрегата, когда горит индикаторная лампочка, но при этом не работает вентилятор, и не слышно никаких звуков, может быть вызвана поломкой блока с кнопками. Для проверки кнопок потребуется разобрать кнопочный блок, находящийся на стойке напольного вентилятора или подставке у настольного аппарата. Но, перед тем, как разобрать аппарат, убедитесь, что он выключен из розетки.

При обнаружении неисправной кнопки, отремонтировать ее не получится. Поэтому переключатель следует заменить или сделать соединение напрямую. Такой подход к решению проблемы поможет запустить агрегат в работу, если вы находитесь далеко от магазина, например, на даче.

Неисправные переключатели скорости также могут являться причиной, почему не включается вентилятор. Чтобы проверить регулятор, потребуется поставить его в максимальное положение и проверить “вход” и “выход” с помощью того же тестера.

Устройство типичного напольного вентилятора

На повестке ремонт напольного вентилятора своими руками! Начать следует малым: у простейших вентиляторов отсутствует клемма заземления. Прибор не обладает степенью электробезопасности. Устройство напольного вентилятора включает корпус, изготовленный из пластмассы. Внутрь попадет вода – ожидайте хорошей встряски. Напольный вентилятор указанной разновидности нельзя использовать поблизости от воды. Начиная аквариумом с рыбками, заканчивая цветочной вазой. Особо опасен, где проживают маленькие дети. Упадет штуковина, чадо догадается налить внутрь молока… Выводы делайте сами:

• конструкция неустойчивая;
• основание легко ломается, гнется;
• защиты от удара током отсутствует.

При падении напольного вентилятора с высокой степенью вероятности ничего не случится. Погрузимся внутрь конструкции. Оставим пока в стороне особенности регулирования скорости двигателя и кнопки. Поговорим про редуктор. Краснодарский напольный вентилятор несет один асинхронный конденсаторный двигатель. Передняя сторона вала через штифт, гайку с левой резьбой соединена с лопастями, задняя выходит на редуктор, образованный двумя шестерням, одна двойная.

Вал снабжен резьбой, цепляющей, вращаясь, зубчики большого колеса. Момент передается малому колесу, приводящему в движение маховик. Шестерня кривошипно-шатунного механизма диаметром в руку, поэтому вращение уступает скоростью исходному вала асинхронного двигателя.

• Лопасти крутятся на полной скорости вращения мотора.
• Кривошипно-шатунный механизм, благодаря редуктору, движется медленнее.

Через карданную передачу кривошип зацеплен за ножку, корпус двигателя насажен на ось. При вращении вала асинхронного двигателя лопасти двигаются плавно в одну-другую сторону. Однако можно остановить процесс. У двойной шестерни валок крепится к большей шестерне двумя шариками с пружинкой, вставленными в сквозное отверстие. Если потянуть ручку регулятора, непосредственно соединенную с осью, защелка соскальзывает вверх. Теряется связь меж шестерней, валом, вращение прекращается. Механизм реализует защиту от падения: по внутреннему посадочному отверстию приводной шестерни нарезано шесть желобков. Умещаются шарики. Положений получается шесть, взаимный переход сопровождается щелчком, ось проворачивается относительно шестерни, шарики бьют по стенкам, соскальзывая в желобки.

Слышны щелчки, высока вероятность – напольный вентилятор упал. Привод заклинило, работает, щелкая, защитный механизм, уберегая мотор от сгорания.

Полагаем, режим невыгоден напольному вентилятору, не выключить прибор, термопредохранитель мотора непременно сломается. Редуктор крепится тремя болтами к двигателю, прорезан парой смазочных отверстий, через которые можно сдобрить пластиковые шестерни. Касается приводной, вращающейся со скоростью асинхронного двигателя.

Головная боль, как починить напольный вентилятор и собрать. Видим расклад: неверно задано взаимное положение редуктора, ножки через передачу, головка напольного вентилятора будет двигаться несимметрично относительно фронтальной плоскости. Может раздражать. Присоедините редуктор, проверьте изделие, подключив питание

Осторожно, чтобы не ударило током, попробуйте визуально определить правильность выполненной сборки

Монтаж опоры

Инструкция по сборке нижней части изделия сводится к таким действиям:

• устройство распаковывают;
• если опора выполнена в виде крестовины, тогда перекладины вставляют друг в друга перпендикулярно;
• соединяют их и низ вертикального стояка с находящейся внутри трубкой четырьмя болтами;
• по торцам опор устанавливают заглушки, которыми устройство будет соприкасаться с полом;
• выдвигают телескопическую трубку и фиксируют ее с помощью пластиковой гайки на необходимом по высоте уровне.

Другой тип оснований – дисковый — также скрепляется болтами и гайками.

Как изготовить вентилятор: рекомендации

Чтобы выполнить вентилятор своими руками, необходимо приобрести модель кухонного или вентилятора для санузла, ту, которую монтируют к вытяжке. Коробка из-под него тоже пригодится, а также потребуются:

• ножницы;
• сетка;
• клей или скотч.

Схема монтажа вентилятора.

Конструкция будет питаться от сети, но расходуя мало электроэнергии. Для начала берется коробка, и в ней проделывается сквозное отверстие. Конструкция вентилятора для вытяжек цилиндрической формы, она же и будет основой для формы отверстия.

Впоследствии в это отверстие и будет установлен вентилятор. Отверстие вырезается меньшего диаметра, чем сама конструкция, для того чтобы она получилась более устойчивой и безопасной. С боковой части снизу коробки проделывается проем для вывода шнура. Для того чтобы вентилятор не болтался в коробке, в нее можно уложить картонные обрезки, а его закрепить изолентой. Для безопасности на переднюю часть, где находятся лопасти, устанавливается защитная сетка. Чем плотнее ячея в сетке, тем меньше вероятность попасть под лопасти. Изготовление самодельного вентилятора не требует больших затрат, а если коробку задекорировать, то можно получить дополнительный элемент интерьерного обустройства.

Использование фабричных деталей

Возвращаемся к наличию в домашней мастерской условно ненужных комплектующих для компьютера. Например, кулер от блока питания или системного блока.

Электрическая часть работы сводится к минимуму. Если питание 5 вольт — работаем по схеме: USB кабель. Для подачи 12 вольт придется подыскивать блок питания, или зарядное устройство для телефона. Кроме того, встречаются «турбинки», которые подключаются к сети 220 вольт.

Собственно, чтобы сделать вентилятор из кулера от компьютера, достаточно закрепить его на какой-нибудь подставке. А если вместо USB шнура использовать батарейки, поток свежего воздуха можно организовать в любом месте.

Конструкция из дисков

Это устройство более сложное, чем изготовленное из кулера. Для изготовления нам понадобится моторчик с торчащим железным стержнем. Данные моторчики можно взять из старой игрушки, видеомагнитофона или плейера (последний вариант самый подходящий, ведь именно плейер имеет стандартную насадку для диска). Соединяем мотор с проводами вышеуказанным способом.

Нарезаем диск на восемь будущих лопастей, при нарезке не доходим до конца внутреннего края. Слегка нагреваем диск для размягчения и выгибаем лопасти, как у обычного вентилятора. Вместо диска можно будет использовать пластиковую бутылку.

В центр лопастей вставляем пробку от бутылки, именно пробка будет соединителем моторчика и лопастей

Если вставка окажется великоватой, то осторожно обрезаем ее ножом

Соединив все детали, дополняем готовую конструкцию устойчивой подставкой. Для этого можно использовать втулку от рулона туалетной бумаги и второй целый диск, который послужит общей опорой.

Для скрепления деталей друг с другом будет лучше использование качественного клея, чтобы в будущем конструкция прослужила долго и не рассыпалась.

Поиск неисправностей вентилятора и способы их устранения

Для снижения себестоимости и достижения низкого уровня шума во время работы в электродвигателях вентиляторов устанавливают подшипники скольжения. В результате через пару лет эксплуатации смазка вырабатывается, и это является самой распространенной причиной поломок вентиляторов.

Таблица неисправностей вентиляторов и рекомендации по их ремонту
Внешнее проявление неисправности	Возможная причина неисправности	Поиск неисправности	Способ ремонта
Вентилтор через некоторое время после нормальной работы отключается и через время опять включается	Срабатывает самовосстанавливающийся термопредохранитель от перегрева обмоток	Проверить свободу вращения крыльчатки, разобрать вентилятор и осмотреть обмотки статора на предмет почернения	Смазать подшипники, перемотать обмотку
Вентилятор включается, но лопасти вращаются медленно	Загустела или выработалась смазка в подшипниках электродвигателя	При недостаточной смазке подшипников при работе вентилятор издает повышенный акустический шум и может появиться запах гари от перегрева обмоток электродвигателя	Необходимо разобрать вентилятор и смазать подшипники скольжения машинным маслом
Механический износ подшипников электродвигателя из-за отсутствия смазки. При этом зачастую наблюдается вибрация крыльчатки относительно центра вращения	Покачать крыльчатку относительно центра в стороны. Если люфт составляет более 0,5 мм, значит подшипник изношен	Заменить подшипник новым
Вентилятор не запускается, лопасти не вращаются	Шнур не вставлен в розетку	Проверить	Вставить вилку шнура в розетку
Нет напряжения в розетке	Проверить наличие напряжения в розетке с помощью исправного электроприбора	Подключить вентилятор к исправной розетке
Неисправен сетевой шнур	Проверить внешним осмотром вилку и шнур на наличие механических повреждений, проверить мультиметром целостность проводов шнура	При неисправности заменить сетевую вилку или шнур
Неисправен выключатель или переключатель скорости. Разрядилась батарейка в пульте управления	Необходимо вскрыть Вентилятор и прозвонить мультиметром выключатель. При включенном положении сопротивление между контактами включателя должно быть равно нулю	В случае неисправности выключателя его заменить. Если нет под рукой, то можно закоротить контакты выключателя, а выключать вентилятор вынимая вилку из розетки
Вентилятор при включении гудит и нагревается	Заклинило вал ротора из-за выработки или загустения смазки	Разобрать вентилятор, промыть растворителем и смазать подшипники
Вентилятор при включении гудит и нагревается	Обрыв пусковой обмотки или конденсатора.	Провернуть крыльчатку рукой, если завращается, значит заменить коденсатор или попробовать найти место обрыва пусковой обмотки
Обрыв обмоток ротора	Проверить внешним осмотром обмотки на наличие механических повреждений и локальных потемнений, проверить мультиметром целостность обмоток	Если обрыв обмотки внешним осмотром найти не удалось, то придется ее перематывать, что экономически нецелесообразно
Сработал термопредохранитель от перегрева электродвигателя по причине его неисправности	Проверить мультиметром целостность термопредохранителя. Его сопротивление должно быть равно нулю. Для проверки при отсутствии прибора можно его выводы временно закоротить	Если обнаружен обрыв термопредохранителя, то его заменить исправным. Если новый термопредохранитель опять перегорит при непродолжительной работе вентилятора, значит неисправен электродвигатель

Для надежной работы вентилятора рекомендуется перед каждым сезоном эксплуатации разбирать его и смазывать подшипники машинным маслом. Но это никто не делает, в их числе и я. Обычно смазкой занимаются, когда лопасти перестали вращаться или вентилятор стал сильно шуметь.

Виды канальных вентиляторов

В зависимости от конструкции прибора, выделяют 3 вида канальных бесшумных вентиляторов:

• осевые (асинхронные);
• центробежные;
• комбинированные.

В осевых моделях движение воздуха совпадает с направлением вращения вентиляторного вала. Эффективность таких вентиляционных устройств равна 75%.

Центробежные (радиальные) устройства вытягивают воздух из промышленных и бытовых помещений. В ванной устанавливают такой вентилятор, у которого лопасти загнуты против направления вращения.

Эффективность работы данного устройства равна примерно 80%, и при его работе не возникает сильный шум.

Комбинированные модели содержат конструктивные элементы  и осевых, и центробежных вентиляционных устройств. Эффективность работы такого оборудования составляет примерно 80%. Форма корпуса бывает прямоугольной, круглой или квадратной.

Комбинированные устройства имеют высокую производительность. Этот показатель больше, чем у осевых изделий, потому такие модели устанавливают не только в многоэтажных домах, но и на промышленных объектах.

Также канальные вентиляторы подразделяют на два больших класса (типа):

1. традиционные;
2. настенные.

Настенные приборы — сложные устройства, которые настраивают еще при производстве. Однако их процесс установки намного легче и быстрее.

Также канальная вентиляция бывают одно-  или многоскоростной. Большинство вентиляционных устройств имеет 1 скорость, хотя нередко в продаже встречаются и двухскоростные приборы.

Не работает вентилятор

Существует пять причин, почему у устройства могут возникать неисправности:

• Засохла смазка.
• Высох конденсатор.
• Предохранитель или термическое реле перегорели.
• Замкнули обмотки или оборвались провода.
• Сместился вал мотора.

Основной проблемой устройств, которые стоят дешево, является неправильное литье лопастей. В результате этой проблемы начинается дисбаланс. В результате дисбаланса начинаются разбиваться подшипники, а зазоры становиться больше.

Оказать на это влияние невозможно, так как аппарат изначально продавался с этим дефектом. Визуально он может нормально работать, то есть вращаться, но при этом не дуть. Лепестки повреждены, поэтому воздух не выбрасывается наружу.

Эта проблема может возникнуть после долгой эксплуатации, когда устройство долгое время находился под прямыми солнечными лучами. Крыльчатка, нагреваясь, со временем начинает изменять свою форму.

Может быть так, что прибор не крутится. Причиной этому является засохшая смазка. Устройство подклинивает, теряет обороты. В результате этого нагрузка на мотор становится больше. Двигатель, который намотан тонкой проволокой толщиной в 0,2 миллиметра, начинает нагреваться, а потом выгорают обмотки.

Как правило, прибор прекращает вращаться. Начинает гудеть, крыльчатка перестает крутиться.

Сборка верхней части конструкции

Далее собирают в следующей последовательности:

• заднюю сетку кожуха закрепляют на приводной части, усаживая в пазы и притягивая гайкой;
• насаживают колесо с лопастями на ось двигателя точно по разъему;
• фиксируют его с помощью специальной гайки;
• устанавливают и закрепляют переднюю решетку кожуха;
• вставляют трубку в моторный блок и закрепляют его на стойке с помощью стопорного винта, расположенного в месте соединения этих частей.

Есть варианты, где посадочное место вала без пазов и тогда крыльчатку фиксируют винтиком. Если двигатель отсоединен от блока с кнопками, тогда с помощью винта (либо болта с гайкой) их соединяют.

Сборка вентиляторов различных производителей идентична. Вы можете убедиться в этом, посмотрев следующие

Несколько подходящих материалов

Существует несколько вариантов подходящих материалов для создания лопастей и конуса для вентилятора:

1. Пластиковое основание. Для конструкторов это излюбленный материал для создания устройств наподобие вентиляторов. Лопасти из пластика делаются из верхней части бутылки, которая расположена ближе к горлышку. Обрезается вся часть вплоть до пробки. Кроме того из пластиковой бутылки делается конус и основание для вентилятора. Вторая деталь обычно конструируется из нижней части пластиковой бутылки. Иногда требуются дополнительные детали: трубочки для напитков или картон.

   Лопасти из пластика для вентилятора

2. Кулер. Наиболее простой способ сделать лопасти и конус для вентилятора —использовать компьютерный кулер. Эта деталь используется в качестве аэродинамического фильтра в компьютерном блоке. Таким образом строится система охлаждения для внутренностей системника. Кулер и есть вентилятор, только уменьшенный в размерах. Чтобы сделать вентиляционное оборудование больше, понадобится несколько ненужных кулеров.

   Кулер как составляющая часть конуса и лопастей для вентилятора

3. Диск. Эта деталь подходит для создания лопастей. Такой вариант более прост в обращении, так как мал в размерах. Но дисковую конструкцию гораздо сложнее соорудить. Также из диска не получиться сделать конус.

Пример создания лопастей из диска

Разновидности вентиляторов

Вентиляторы разных систем остаются востребованным способом решения проблемы создания более благоприятных условий жизнедеятельности. По способу монтажа они подразделяются на следующие виды:

• напольные;
• потолочные;
• настольные.

Модели различаются мощностью, размерами, площадью обдува, числом скоростей, уровнем производимого при работе шума и разнообразными дополнительными функциями. Напольный вентилятор остается одним из самых распространенных способов, позволяющих охладиться, повысить уровень комфорта. Широкое использование связано с низкой ценой данного вида продукции, простотой эксплуатации и монтажа, низким энергопотреблением, мобильностью, универсальностью (дующий от вентилятора ветер освежает даже на улице). При этом техника занимает очень мало места.

Выделяют следующие разновидности напольных вентиляторов по способу работы:

осевые – это устройства, снабженные электродвигателем и лопастями (заключенными в кожух из сетки), которые при вращении приводят воздух в движение;

радиальные — механизмы, выполненные в одном корпусе, внутрь которого ротором с лопастями втягивается воздух, а затем выталкивается обратно;

безлопастные – это круглые рамки с двигателем, всасывающим воздух и выталкивающим его с ускорением наружу.

Первый вариант – наиболее распространенный вид. Он не затрагивает все помещение, дует на отдельные участки. Вопрос о сборке поднимается именно при покупке осевого варианта вентиляторов

Метод регулирования скорости двигателя напольного вентилятора

Ничего не сказано о способе регулирования скорости, неудивительно. В рассмотренной модели на катушки приходит четыре провода, один поставляет штекер. Три других входят в обмотку через тканевые кембрики. Что находится внутри доподлинно неизвестно. Выбор невелик, двигатель асинхронного типа с изолированным ротором управляется двумя способами:

1. Изменение амплитуды напряжения.
2. Коммутация обмоток с неодинаковым количеством витков.

Инверторное управление в расчет не берем, в данном случае просто негде уместиться такой сложной схеме. Остается регулирование амплитуды напряжения. На каждом из проводов сидит неодинаковое количество витков. Выйдет из строя одна скорость (две), кембрики придется резать, следовательно, станет очевидной и электрическая схема двигателя. Усидчивый мастер намотает новую катушку, ленивый возьмет с клиента деньги на покупку нового двигателя (старый пустит на цветмет).

Косвенно число витков узнают через соотношения сопротивлений между выводами каждой скорости. Тестер использует постоянное напряжение для измерения величины, поэтому индуктивная часть импеданса выбрасывается из рассмотрения. Число витков прямо пропорционально омическому сопротивлению участка обмотки.

Причины неисправности

Перечислим основные проблемы, при которых устройство не работает и возможные способы их устранения.

Агрегат не включается. Если лампочка горит, но устройство не включается, то возможна причина — поломка кнопок. Если же лампочка не загорается — то причина скорее всего в шнуре или вилке.

Слабое вращение лопастей — сигнал о недостаточной смазке подшипника внутри двигателя.

Вентилятор перестал вращаться влево и вправо. Все дело в кривошипе, крепежные винты его могут ослабнуть или открутиться.

Гудение и отсутствие вращения. Возможны три причины поломки — отсутствие смазки на подшипниках, сломался конденсатор или электродвигатель.

Компакт диск

Вы не знаете, как сделать эффективный вентилятор из CD? Это проще, чем кажется. Размечаем диск на 8 секторов. Четное количество лопастей проще отбалансировать, если возникнет осевое биение.

Вырезаем лопасти обычными ножницами. Можно выполнить эту работу с помощью строительного ножа, или проплавить сектора паяльником — большой разницы нет. Если вы ненароком сломаете CD, возьмите новый.

Лишние сегменты выламываются, остальным придается аэродинамическая форма пропеллера. Для этого достаточно нагреть заготовку над свечкой или с помощью строительного фена. Если вы ошибетесь с геометрией — всегда можно исправить ситуацию повторным нагревом. В этом преимущество поделок, сделанных из компакт-диска.

В центре конструкции приклеиваем утолщение: любой обломок пластика 5–10 мм. В нем сверлим отверстие для посадки на вал электродвигателя.

Создание вентилятора из кулера

Самым простейшим способом самостоятельно сделать вентилятор будет использование ненужного кулера (такие используются в компьютере в качестве системы охлаждения комплектующих).

Не удивительно, что такой способ является наиболее простым, ведь кулер – это и есть маленький вентилятор. Осталось лишь совершить несколько простых шагов, чтобы придать ему окончательную форму и работоспособность.

Сам по себе кулер вполне работоспособен, однако нужно подготовить его к нестандартному способу использования:

1. Провода.

Если вентилятор располагается рядом с компьютером, подойдёт обычный ненужный USB-провод. Его нужно обрезать и снять изоляцию (то же самое с проводами кулера):

Нас интересуют только два провода: красный (плюс) и чёрный (минус). Если в кулере или USB-шнуре имеются другие цвета, смело их отрезаем и изолируем, т. к. они абсолютно не нужны и будут лишь мешать.

1. Соединение.

После очистки, провода нужно соединить между собой (достаточно плотно перекрутить их друг с другом). Не перепутайте цвета. Это грозит серьёзными осложнениями в процессе создания вентилятора.

Для скручивания достаточно 10 мм длины. При необходимости позволяется очистить большую часть провода, это не страшно, однако изолировать придётся гораздо больше.

1. Безопасность.

Помните, что правильная изоляция – залог успеха и гарантия, что компьютер или розетку не закоротит. Заклеивать оголённые провода следует изолентой (исключительно при отсутствии питания), причём чем толще она будет, тем лучше.

Нет особого смысла объяснять, чем грозит падение «минуса» на «плюс». Если красный и чёрный провода соприкоснутся во время передачи электричества, может сгореть не только USB-провод/порт, но и комплектующие компьютера.

В принципе, компьютеры не страшатся подобных моментов, если они оборудованы защитой от перепадов напряжения. Но когда используется розетка в стене, то чинить проводку в квартире будет гораздо сложнее создания маленького вентилятора.

Поэтому серьёзно позаботьтесь об изоляции оголённых частей проводов. Лишние сложности редко кому нужны.

1. Последние штрихи.

Не забывайте, что компьютерный кулер очень лёгкий, но в то же время весьма быстрый. Даже при напряжении 5 вольт скорость его оборотов будет довольно высокой. Данное напряжение мы рассматриваем неспроста: кулер будет отлично справляться со своей задачей, а работа будет максимально бесшумной.

Из-за незначительных габаритов устройства от колебаний и вибрации он может упасть. Допускать этого не стоит по таким причинам:

• летальных порезов такой кулер даже во время работы причинить не сможет, но нет гарантий, что прибор не подпрыгнет и не отлетит, например, в лицо;
• упав не на плоскую поверхность (на карандаш, ручку, зажигалку) его лопасти могут повредиться: отломавшиеся на такой скорости вращения осколки могут нанести непоправимый ущерб;
• иные непредвиденные обстоятельства.

Поэтому важно закрепить кулер (скотчем, клеем) на какой-нибудь более устойчивой поверхности: коробка, деревянный брусок, стол

1. Дополнительные функции.

По желанию, готовый вентилятор можно обновить внешне, добавить выключатель (чтобы не выдёргивать каждый раз шнур) и т. д. Но внимания стоит и способ, сравнительно хорошо увеличивающий эффективность устройства.

Достаточно просто срезать верхнюю часть пластиковой бутылки и приклеить её (широким отверстием) к раме кулера. Таким образом, поток воздуха будет более точным и направленным: сила движения воздуха станет сильнее приблизительно на 20%, что является довольно неплохим показателем.

На этом создание вентилятора окончено, и он готов к полноценной работе.

Монтаж по всем правилам канальных вентиляторов

Правила монтажа канальных вентиляторов напрямую зависят от конструкции прибора, типа и сечения воздуховода, назначения помещения, где производится установка. В бытовых условиях возможность использования канальных вентиляторов ограничена, в основном, они применяются в не очень больших помещениях. Для того, чтобы правильно подобрать устройство нужной производительности, надо выяснить потребность помещения в притоке или вытяжке воздуха.

Необходимые данные можно найти в СНиП, или просто отыскать в сети Интернет. Также необходимо заранее продумать возможность доступа к вентилятору для обслуживания, ремонта или замены. Необходимость таких действий может возникнуть в любой момент, и располагать устройство надо в легкодоступных точках с возможностью подхода. Кроме того, надо надежно закрепить вентилятор на опорной конструкции, стене или потолке, чтобы он не опирался только на воздуховод. В противном случае появится ощутимый гул при работе, нагрузка на воздуховоды может вывести их из строя.

Что нужно для монтажа

Задача установки канального вентилятора состоит в присоединении его к сети воздуховодов с достаточным качеством и плотностью соединения, а также – подключению питания. Для выполнения этих работ потребуется набор определенных инструментов, провода и крепежные детали. В зависимости от вида установки могут потребоваться:

• ножовка по металлу или древесине с мелким зубом (для резки канала)
• перфоратор
• электродрель с набором сверл
• дюбели и шурупы
• электрический провод
• клеммные колодки для присоединения вентилятора

В некоторых случаях могут быть востребованы и другие инструменты или материалы, так как условия монтажа, качество и материал воздушных каналов и тип вентилятора могут быть совершенно разными.

Требования к качеству работ

Произведенные работы должны обеспечить плотное, бесшумное и неподвижное соединение вентилятора с воздушным каналом

. При работе должна обеспечиваться тишина, не должно быть отверстий или неплотностей соединения. Также необходимо обеспечить низкий уровень вибрации, чтобы исключить возможность ослабления соединений, появления неприятных звуков или нарушения герметичности соединения. Подключенное устройство должно запускаться с отдельного выключателя, или одновременно с осветительными приборами, что удобно для ванных комнат.
