Принцип работы видеопроектора

DLP технология

Работа DLP-проекторов основана на действии особого DMD-чипа, в котором располагается очень много небольших поворотных зеркал. Именно они отвечают за образование матрицы.

В DMD-чипах с высоким разрешением содержится огромное количество микроскопических зеркал. Принцип действия заключается в том, что сквозь диск с разноцветными секторами, который вращается, проходит свет от лампы и попадает на матрицу. В результате при включении проектора картинка появляется по мере прохождения светового луча по соответствующим цветным секторам диска.

Элементы управления в DMD-чипах расположены не так, как в ЛСД-моделях. Они находятся за зеркалами, поэтому в проекторах DLP почти отсутствует расстояние между пикселями.

Технология, применяемая в данных моделях, позволяет получить изображение, отличающееся повышенной контрастностью. Этого удается достичь благодаря тому, что зеркала, которые отвечают за пиксели черного оттенка, располагаются в определенном положении. Из-за этого получается добиться появления настоящего черного цвета.

В настоящее время наибольшее распространение получили LED-DLP проекторы. В них не используется прохождение света сквозь подвижное колесо. Вместо этого здесь установлены цветные светодиоды, включающиеся по очереди. Яркость у них слишком слабая. Однако в отличие от газозарядных ламп, ЛЕД-лампочки имеют небольшой размер и вес, а также служат намного дольше.

Главным недостатком ДЛП проекторов является появление радужного эффекта, который особенно заметен во время динамичных сцен. Связано это с тем, что цветовые компоненты проецируются поочередно и при частой смене кадров могут смешиваться. Кроме этого, на DLP-проекторах очень сложно передается серый цвет. Зеркало должно быть повернуто максимально точно, чтобы глаз уловил последовательность смены пикселей разных цветов в серый оттенок.

Контрастность проектора

Контрастность может быть представлена в спецификации проектора одним из двух способов. Если указана просто Контрастность, то этот параметр обычно измерен на основе метода On/Off, то есть измерение отношений «самого белого» и «самого чёрного» элементов изображения, которые способен воспроизводить данный проектор. Если же указана ANSI Контрастность, то соотношение было определено при отображении на экране шахматного поля (белых и черных квадратов) и измерения и сравнения относительной яркости каждого из них. Вариант On/Off даёт более высокие значения, тогда как вариант ANSI – несколько более точные.

Некоторые проекторы имеют т.н. динамическую или ирисовую диафрагму, установленную между источником света и объективом. Проектор несколько раз в секунду оценивает общую яркость изображения и по результатам измерений регулирует световой поток за счёт приоткрывания или закрывания отверстия динамической диафрагмы.

Динамическая диафрагма увеличивает On/Off контрастность. Темные области будут представляться темнее, а яркие будут выглядеть ярче. Динамическая диафрагма не влияет на показатель ANSI контрастность.

Как отключить проектор

После завершения презентации с проектором, следует обращаться максимально осторожно, не следует бездумно выдергивать все провода и нажимать на кнопки. Для начала необходимо закрыть все документы и вкладки презентации на компьютере. Потом вернуть расширение экрана в нужное положение

Отключаем настройки, которые выводят или прячут изображения с экрана на проектор

Потом вернуть расширение экрана в нужное положение. Отключаем настройки, которые выводят или прячут изображения с экрана на проектор.

Отключать проектор надо поэтапно, также как его и включали. Кнопка выключения нажимается после того, как убедились, что все огонечки погашены. Единовременным нажатием удерживается кнопка, пока не перестанет работать вентилятор. Только после этого можно отключить проектор от блока питания.

После выключения обязательно закрываем шторку экрана, чтобы пыль не попала на сам монитор. Сам экран можно для профилактики протереть мягкой салфеткой смоченной в спирте или водке. Для этих целей в магазинах можно найти специальные салфетки или жидкости для очищения монитора.

Пульт и порт также можно протереть спиртом. Вовремя выполненная дезинфекция и очищение проектора сохранит его работу надолго. Кабеля проводов аккуратно сматываем, следим, чтобы не было перегибов и заломов.

Стоит помнить, что проектор – это очень нужное устройство для проведения современных презентаций. Поэтому ему необходим правильный уход и правильная система использования. Этот аппарат очень хрупкий и стоит бережно к нему относиться, вовремя очищать все его элементы. Тогда он вам прослужит долгую жизнь и станет незаменимым помощником во время презентаций.

Нюансы размещения

После вычисления предельного расстояния нужно подумать как разместить оборудование или где находится оптимальная точка закрепления отражающей поверхности.

Естественно не стоит забывать об определенных моментах:

  • Места для сидения. Все диваны, скамейки, кресельные ряды лучше всего устанавливать так, чтобы не нарушать акустику помещения. Например, слишком мягкую и пухлую мебель, обладающую большой массой, не стоит ставить впереди, так как звук для задних рядов будет приглушенным.
  • Провода. Если вы монтируете проекционное оборудование впервые, то стоит позаботиться о длине кабелей и расположении розеток. Они должны быть близко друг от друга, либо следует взять проектор с удлинённым кабелем.
  • Качество изображения. При показе качество картинки может ухудшаться из-за неправильного расчета интервала ПО. Чем дальше отражающая поверхность от проектора – тем более четким и ярким будет изображение. Перед окончательным этапом установки и монтажа протестируйте проектор на разном удалении от экрана, чтобы выбрать нужное положение.

LCD проекторы против DLP проекторов: выбор правильного решения для ваших нужд.

Хотя LCD (Liquid Crystal Display) проекторы доминировали на рынке в последние годы, проекторы, оснащенные DLP (Digital Light Processing) технологией, тем не менее, предлагают специфические особенности, которые могут лучше подойти для вашей собственной презентации

LCD технология

Технология 3LCD использует лампу, которая посылает белый свет на комбинацию зеркал. Эти зеркала разделяют свет на его три основных цвета (красный, зеленый и синий). Для каждого цвета используется своя LCD матрица (поэтому 3LCD). Три цвета затем объединяются с помощью призмы, которая формирует полноцветное изображение, состоящее из миллионов цветов.

Преимущества LCD технологии:

  • Обеспечивает более высокую яркость в трех основных цветах
  • Предлагает более гибкие варианты монтажа за счет большего диапазона оптического увеличения объектива
  • 3LCD проектор производит меньше шума, чем DLP проектор
  • Более насыщенные цвета обеспечивают лучшие результаты в пространствах с высокой освещенностью
  • Потребляет меньше энергии и производит меньше тепла
  • Нет «эффекта радуги» на проецируемых изображениях

Недостатки LCD технологии:

  • Требует постоянной очистки фильтра и его замены
  • Пиксели на изображении более заметны по сравнению с DLP технологией
  • Проекторы крупнее и тяжелее
  • Черные тона могут казаться более серыми в результате меньшего контраста
  • Может иметь распад цветов после длительного использования

DLP технология

Ключевым элементом всех проекторов, созданных по технологии DLP, является DMD матрица от Texas Instruments, которая манипулирует светом и цветом с помощью нескольких сотен тысяч микроскопических зеркал, расположены на поверхности чипа. Расположенные на расстоянии менее одного микрона друг от друга, эти зеркала получают гладкое, кристально четкое изображение.

Преимущества DLP технологии:

  • Производит гладкое, кристально чистое изображение
  • Позволяет проецировать сверхбыстрые (16 микросекунд время отклика пикселя, что примерно в 1000 раз быстрее, чем LCD проекторы), плавные, без дрожания изображения
  • Проекторы меньше и легче
  • Пиксели на изображении менее заметны, чем у LCD проекторов
  • Конструкция без фильтра обеспечивает практически нулевое техническое обслуживание
  • Большая экономия средств на техническое обслуживание и увеличенный срок службы проектора снижают совокупную стоимость владения (TCO)

Недостатки DLP технологии:

  • Требует больше люменов, чем LCD в помещениях с высоким уровнем освещенности
  • Возможны проекции на более длинные расстояния, чем LCD
  • Цветовое колесо DLP может создать «эффект радуги» на проецируемых изображениях
  • Вращающееся цветовое колесо и вытяжные вентиляторы производят шум

Заключение

Обе технологии проекторов, 3LCD или DLP, предлагают ключевые преимущества по сравнению с другой, но каждая из них может лучше подходить для различных приложений.

Например, DLP проекторы более компактны, чем LCD проекторы, поэтому DLP проектор, как правило, чаще используется для мобильных презентаций. Из-за высокой цветовой насыщенности в DLP лучше контрастность и стабильность изображения, она стала популярным выбором для использования в качестве домашнего кинотеатра. С другой стороны, у LCD проекторов, как правило, цветопередача более точна, чем у DLP проекторов. Ни одна технология не лучше, чем другая, каждая имеет свои собственные отличительные преимущества, а также некоторые недостатки.

Вы не знаете, проектор DLP или LCD лучше купить для ваших нужд? У Вас есть вопросы о том, какие функции необходимы для ваших конкретных потребностей проекции? Тогда спросите нас здесь.

Проекционные технологии

Обходя самые популярные LCD и DLP – технологии, стоит вспомнить и другие удивительные агрегаты, использующие CRT-проекцию. Прародители конкурирующих сейчас технологий показывали высокое качество изображения еще в конце 20 века, когда цветное телевидение только что вошло в жизнь современных людей. Ее последователи — технологии DLP и LCD давно стали противоборствовать между собой, потому что каждая из них стремится завоевать популярность и имеет свои специфические особенности.

LCD или Liquid Crystal Display основана на комбинировании зеркал и отражении света специальной лампы, а DLP или Digital Light Processing идет по другому пути, используя матрицу микроскопических зеркал.

Что это и как это работает на практике?

Типы проекторов

После того, как отдельные сигналы RGB из видеокадра были обработаны модулем обработки света проектором или чипом, три отдельных луча света RGB выходят из чипа проектора и эти три луча должны быть объединены в один луч света для проецирования на экране. Обычно для этого используются призмы.

После того как обработанные лучи RGB объединены в один луч света они проходят через набор линз, чтобы сфокусировать луч проектора на экране. Объектив проектора играет важную роль в качестве проектора. Качество объектива проектора зависит от его способности фокусировать луч на экране с расстояния или крупным планом, изменять размер изображения на экране с помощью масштабирования, сдвига изображения вверх или вниз или влево или вправо с помощью функции «Сдвиг объектива» а углы изображения располагаются точно под углом 90 градусов с помощью функции «Коррекции трапецеидальных искажений».

Способы улучшения качества картинки

Чтобы повысить четкость изображения от самодельного проектора, нужно соблюдать следующие простые меры:

  • Удалите все трещины и щели в корпусе проектора, через которые может проникнуть излишний свет.
  • Установите на мониторе максимальную яркость и контраст — это улучшит качество изображения.
  • Покрасьте внутреннюю часть своего домашнего проектора в черный цвет. По возможности, лучше всего сверху обклеить черной бархатной тканью, чтобы минимизировать отражение света от стен.

    покрасьте стены в черный цвет

Кроме того, на качество вещания проектора также влияют внешние факторы. Чтобы изображение хорошо воспринималось, в светлое время суток окна следует прикрывать шторами, а ночью просто отключать все источники света. Помните, что чем меньше расстояние от экрана, тем лучше качество изображения на нем. Важен и сам экран — желательно иметь однородную однотонную поверхность со спокойными цветами.

3LCD или DLP

В этом пункте мы будем разбираться, какая технология (одноматричные DLP и 3LCD) предпочтительнее в устройствах среднего и недорогого ценовых сегментов. Премиум-класс рассматриваться не будет по простой причине: у таких моделей характерные недостатки выражены слабо либо вообще отсутствуют.

Здесь будет ещё и более точечное разделение — по области применения: в специально оборудованном затемнённом зале или обычном, с повышенным уровнем засвета. Суть в том, что при хорошем затемнении нет нужды в большой яркости – хватит 1000 лм. Зато такие условия требуют хорошей контрастности.

При слабом затемнении необходима высокая яркость, а контрастностью можно немного пренебречь.

Яркость против Цветопередачи

Уже неоднократно упоминалось,что одноматричныеDLP-проекторы одномоментно используют лишь один цвет.

Это не препятствие для оборудования, рассчитанного для использования в тёмных комнатах – там большая яркость не нужна. Но в школьном классе, аудитории, офисе на воспроизведении это отобразится не лучшим образом. Проектор должен быть ярким, а соответствующие лампы стоят дорого, прибор с ним издаёт больше шума. Поэтому вместо мощной лампы нередко используется цветовое колесо с прозрачным сектором

. Решение не без недостатков:черный и белый будут яркими, а вот остальные цвета — блеклыми. 3LCD-технология недостатка лишена, поэтому маркетологи с более чистой совестью, чем обычно, могут завлекать покупателей «невероятной цветовой яркостью». Яркость вместе с оттенком и насыщенностью – основные характеристики света, поэтому о ней забывать не рекомендуется.

Контрастность

Зеркальная система DLP хорошо справляется с распределением света, не пропуская лишнего на экран – так получается глубокий чёрный. Поэтому у DLP-проекторов с этой характеристикой всё обстоит лучше, чем у 3LCD-проекторов

Это ценное качество при демонстрации в тёмном помещении, но совсем не важно при свете

«Эффект радуги»

Этому негативному явлению подвержены одноматричныеDLP-проекторы, особенно при отображении контрастных сцен. Чем медленнее совершается оборот цветового колеса – тем выше шанс получить неприятное мерцание, которое проявляется заметнее всего при резком переводе зрителем взгляда с одного края экрана на другой.

Менее существенные отличия

«Москитная сетка».

Контроллеры DLP-матриц установлены под зеркалами, а в 3LCD – на узких выступах по граням квадратика пикселя. Из-за них появляется маленький зазор между клеточками, из-за которого появляются основания заявлять, что с 3LCD изображение получается не цельным, а расчерченным на отдельные крохотные части. Такое утверждение скорее не слишком близко к правде – не в последнюю очередь потому, что подобное заметно и у DLP. Даже прямое сравнение в одинаковых условиях не даёт заметной разницы в качестве изображения. А в продвинутом оборудовании есть средства для нейтрализации эффекта.

Мягкость цветовых переходов.

Изредка проявляется у DLP-проекторов с DMD-матрицей, чаще у бюджетных моделей. Быстрые переходы цветов на них могут создавать непреднамеренный «эффект постеризации», а при монохромном воспроизведении может появляться цифровой шум. Но это характерно лишь для немногих моделей, поэтому изучайте отзывы перед покупкой и обойдётесь без неприятных сюрпризов.

Расхождение границ пикселей.

Нередко в трехматричных проекторах (в т. ч. 3LCD) границы пикселя не совсем совпадают по всем трём матрицам. Это можно понять по некоторой размытости точек на экране. Поэтому в этом у одноматричнойDLPпредполагается превосходство – там границы пикселей остаются чётко очерченными. Но часто реальность в виде использования дешёвой оптики сводит плюсы технологии на нет.

Отсутствие пылезащитных фильтров

. Только технология DLP предусматривает герметичную запаковку оптического блока – при таком подходе пыль в него проникнуть не может. Поэтому во многих DLP-проекторах не устанавливают бумажные фильтры. Тут, пожалуй, нельзя однозначно говорить о правильности или ошибочности этого подхода. Производители считают, что решение позволяет пользователям отказаться от обязанности чиститьфильтры. Однако запечатанный оптический блок – это не весь проектор, загрязнению подвергаются и другие части: лампы, платы. В некоторых руководствах по эксплуатации указано, что желательно в DLP-проекторах систематически пылесосить вентиляционные отверстия. Есть и модели, в которых фильтры предусмотрены – и это устройства известных марок.

Компактность.

В DLP применяется только один чип, поэтому эта технология подходит для создания мини-проекторов, «карманных» пико-проекторов. Самыми маленькими получаются аппараты с LED-лампами.

Лучший проектор LCoS для концертного зала Canon XEED 4K601STZ

Характеристики Canon XEED 4K601STZ

  • LCoS проектор для концертного зала
  • Встроенные динамики: 1 x 5 Вт
  • Размер изображения от 1.02 до 15.24 м
  • Разрешение проектора: 4096×2400
  • Тип лампы: Laser Phosphor
  • Световой поток 6000 лм
  • Контрастность 4000:1
  • Вывод изображения с USB-флэшек
  • Входы DVI, HDMI, аудио mini jack
  • Уровень шума: 37 дБ
  • Вес 26 кг

Качественный лазерный LCOS-проектор с исходным разрешением 4K, яркостью 6000 люмен и возможностью установки в 360-градусной ориентации подходит для использования в сфере моделирования, проектирования, САПР, образования, для художественных инсталляций и информационно-рекламных вывесок.

Регулировка периферийной фокусировки позволяет проецировать изображения на купольные или изогнутые поверхности, а встроенная технология объединения границ обеспечивает великолепное широкоэкранное проецирование.

Лазерная технология обеспечивает точную передачу цвета в соответствии с цветовым пространством sRGB и четкую передачу изображений в оттенках серого для сферы медицинского образования.

Поддержка приложения Canon Service Tool for Projectors обеспечивают удобное управление, а функция составления расписания позволяет настроить режим работы проектора на год вперед.

Свойства качественной картинки

Для продолжения беседы необходимо выяснить, какие технические параметры проекторов определяют качество изображения:

  • яркость, измеряемая ANSI лм, по сути, эквивалентна мощности светового потока на единице площади. С удалением экрана она будет уменьшаться. Визуально определить уровень яркости сложно. Поэтому это делают с помощью прибора или, сравнивая белые изображения с нескольких проекторов. Так же существует такое понятие как цветовая яркость, измеряемая по синему, красному и зеленому участку специальной калибровочной картинки;
  • контрастность – это разница между яркостью черного и белого цвета выдаваемого проектором. Представляется в виде отношения, например, 1:7000;
  • разрешающая способность изображения. Чем она выше, тем картинка четче.

Этих характеристик вполне достаточно, чтобы подобрать устройство, выдающее качественную проекцию.

DLP технология

Работа DLP-проекторов основана на действии особого DMD-чипа, в котором располагается очень много небольших поворотных зеркал. Именно они отвечают за образование матрицы.

В DMD-чипах с высоким разрешением содержится огромное количество микроскопических зеркал. Принцип действия заключается в том, что сквозь диск с разноцветными секторами, который вращается, проходит свет от лампы и попадает на матрицу. В результате при включении проектора картинка появляется по мере прохождения светового луча по соответствующим цветным секторам диска.

Элементы управления в DMD-чипах расположены не так, как в ЛСД-моделях. Они находятся за зеркалами, поэтому в проекторах DLP почти отсутствует расстояние между пикселями.

Технология, применяемая в данных моделях, позволяет получить изображение, отличающееся повышенной контрастностью. Этого удается достичь благодаря тому, что зеркала, которые отвечают за пиксели черного оттенка, располагаются в определенном положении. Из-за этого получается добиться появления настоящего черного цвета.

В настоящее время наибольшее распространение получили LED-DLP проекторы. В них не используется прохождение света сквозь подвижное колесо. Вместо этого здесь установлены цветные светодиоды, включающиеся по очереди. Яркость у них слишком слабая. Однако в отличие от газозарядных ламп, ЛЕД-лампочки имеют небольшой размер и вес, а также служат намного дольше.

Главным недостатком ДЛП проекторов является появление радужного эффекта, который особенно заметен во время динамичных сцен. Связано это с тем, что цветовые компоненты проецируются поочередно и при частой смене кадров могут смешиваться. Кроме этого, на DLP-проекторах очень сложно передается серый цвет. Зеркало должно быть повернуто максимально точно, чтобы глаз уловил последовательность смены пикселей разных цветов в серый оттенок.

Как работает LCD проектор

Сегодня на рынке представлены в основном DLP и LCD проекторы. Модели отличаются по своей функциональности. Вот так работает LCD (ЖК) проектор.

В LCD-проекторе изображение создается благодаря взаимодействию цветных лучей

  • LCD расшифровывается как «Liquid Crystal Display», то есть жидкокристаллический дисплей.
  • Изображение получается из разноцветных лучей света: лампа посылает световые лучи красного, синего и зеленого цветов на зеркальную систему.Зеркала в некоторых точках пропускают свет. В итоге, три цветных луча устремляются в одном направлении.
  • Каждый из трех световых лучей проходит через маленькие ЖК панели, которые работают как диапроектор. Их жидкие кристаллы пропускают свет только в тех местах, где необходим соответствующий цвет.
  • Прошедшие через фильтр лучи света снова попадают в зеркала, которые объединяют все три цвета в одно изображение, проецируемое на стену через объектив.

LCD проекторы

Сегодня LCD модели являются самыми распространенными благодаря своей доступной стоимости. Однако кроме невысокой цены они вряд ли могут выделиться другими достоинствами. Конечно, смотреть видео в домашних условиях на таких проекторах можно, только делать это необходимо издалека. Вблизи будут видны только разноцветные точки. Кроме того, контрастность тоже оставляет желать лучшего. Не стоит забывать и о том, что данные модели изначально позиционируются как бюджетные, поэтому лампа в проекторе устанавливается самая дешевая, а разрешение матрицы не дотягивает до HD. Насладиться просмотром на данном проекторе можно только в полностью затемненных помещениях. Однако даже в таких условиях из-за низкого качества передаваемого изображения некоторые особо мелкие детали попросту будут не видны.

Проекторы с тремя LCD матрицами отличаются более высоким качеством изображения, которое не ухудшается даже при просмотре вплотную. Использование улучшенной технологии передачи изображения передает намного больше цветовых оттенков. В видеопроекторах с 3LCD улучшение изображения достигается благодаря использованию особых технологий. Для каждого цвета существует своя монохромная матрица. Сначала каждый световой поток проходит через свою матрицу, а потом с помощью призмы объединяются в одно яркое и многоцветное изображение.

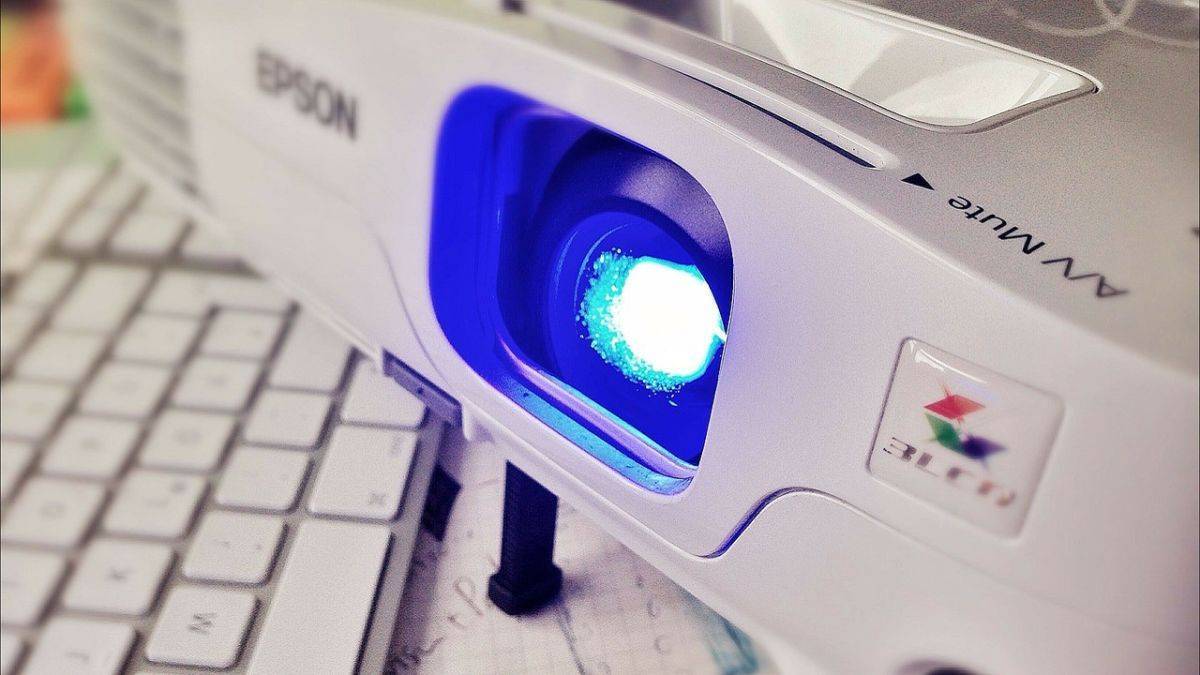

Принцип работы 3LCD проектора

Хотя у 3LCD проекторов яркость и цветопередача намного лучше, чем у бюджетных аналогов, они имеют и свои недостатки. По сравнению с DLP-проекторами контрастность не слишком высокая. Связано это с особенностями ЛСД-матрицы. Ни одна из них, даже самая дорогая, не способна обеспечить полное непропускание цвета, в результате добиться глубокого черного цвета не получится.

Кроме того, все жидкокристаллические матрицы нуждаются в регулярной обдувке холодным воздухом. Данная процедура обязательна для того, чтобы снизить негативное влияние на них высоких температур. Однако постоянный обдув вызывает образование на матрице слоя пыли, которого не удается избежать даже установкой фильтров и их регулярной очисткой.

Вам может быть интересно: сравнение DLP и LCD проекторов.

Инструкция и схема подключения домашнего кинотеатра к проектору

Чтобы подготовиться к просмотру фильмов с помощью проектора, необходимо провести установку. Для этого будет необходимо сделать следующее:

Нужно повесить экран, на котором будет демонстрироваться фильм

На этом этапе важно выбрать правильно место и установить нужное расстояние до проектора. Нужно помнить, что на экран не должен падать свет внешних источников — например, звёзд или уличных фонарей

При необходимости нужно будет использовать в комнате плотные шторы или жалюзи. Высота нижнего края должна быть комфортной для зрителей. Обычно она находится в пределах 62-92 см.

Надо выбрать место для установки проектора. Для этого его можно поставить на тумбочку, подвесить к потолку или поместить на пол. При установке нужно обеспечить расстояние до экрана, указанное в технической документации. Обычно его определяют по отношению к диагонали экрана. Далее выполняют монтаж проектора. Для этого его устанавливают и обеспечивают подходящую высоту расположения.
Теперь необходимо провести настройку оборудования. В первую очередь нужно точно отрегулировать фокус. У большинства моделей имеется встроенная функция электронной регулировки. Нужно настроить чёткость и резкость, а затем проверить, насколько хорошее изображение получается на экране.

После проведения всех необходимых регулировок нужно посмотреть как будут выглядеть на экране и добиться максимального доступного качества.

Еще видео про подключение проектора плюс обзор домашнего кинотеатра Epson EH-TW6700:

Watch this video on YouTube

Удачной покупки.
