Виды памяти DDR4 и их отличия
Перед тем, как выбрать DDR4 память, нужно немного ознакомиться с особенностями этого типа ОЗУ. По сути, память DDR4 — это чипы для поверхностного монтажа методом BGA (массив из шариков припоя), что делает ее универсальной для всех типов электроники, начиная роутерами и заканчивая серверами. Однако для простоты установки, а также сохранения возможности апгрейда, увеличения доступных объемов RAM и всеобщей унификации, в ПК обычно используется модульная конструкция.
Формат
Чипы памяти DDR4 распаиваются на небольших платах,в количестве от 4 до 16 штук. Такие платы именуются DIMM (Double In-line Memory Module — двухсторонний модуль памяти) и оснащаются 284 контактами. Они имеют одинаковые размеры (5,25″ или чуть больше 13 сантиметров), но физически несовместимы с DDR3, так модуль DIMM последней имеет 240 выводов. Кроме того, модули имеют разное расположение специального выреза-ключа, предотвращающего установку платы не той стороной или в несовместимый слот. Модули DIMM — основной тип памяти ОЗУ для настольных компьютеров и серверов.
Для ноутбуков, где выдвигаются повышенные требования к компактности, созданы модули SO-DIMM (Small Outline DIMM — двухсторонний модуль памяти с маленькими выводами). Также подобные платы применяются в моноблоках, неттопах и других видах компактных персональных компьютеров. Они имеют вдвое меньшие, чем DIMM, размеры (6,76 см), а также всего 260 контактных выводов.
Характеристики
Второй критерий, по которому можно классифицировать память DDR4, это ее рабочие характеристики. Основные из них — тактовая частота (и пропускная способность, напрямую с нею связанная), латентность и напряжение.
Тактовая частота и пропускная способность характеризуют быстродействие памяти в режиме последовательных чтения и записи данных. ОЗУ типа DDR4 выпускается с поддержкой частот от 1600 МГц (на практике встречаются очень редко) до 3200 МГц. Наиболее распространены на данный момент частоты 1866 МГц (пропускная способность — 12800 МБ/с), 2133 МГц (17064 МБ/с) и 2400 МГц (19200 МБ/с). Под работу с ними и рассчитано большинство компьютеров.
Латентность CAS — задержка (измеряется в количестве рабочих тактов) между подачей запроса на чтение/запись данных и выполнением этой операции. Этот параметр характеризует быстродействие памяти в режиме чтения/записи в произвольном порядке. Чем меньше значение задержки — тем отзывчивее память. При равных частотах — быстрее будет тот модуль, у которого длительность задержки (латентность) ниже.
Напряжение — питающее напряжение модуля. На данный момент единственное распространенное значение — 1,2 В. Также существует память LPDDR4 (DDR4 с низким потреблением), использующая меньшие напряжения. Она пока не популярна, и применяется только в компактной технике (ультрабуки, планшеты, смартфоны), не поддерживающей ее апгрейд. Недостатком этого типа памяти является сниженное, в угоду экономичности, быстродействие.
RAM термины: тайминги, задержка и многое другое
Вы познакомились с SDRAM, DIMM и DDR. Но как насчет других длинных цепочек чисел в модели RAM? Что они имеют в виду? В чем измеряется ОЗУ? А что насчет ECC и Swap? Вот другие термины спецификации RAM, которые вы должны знать.
Тактовая частота, передача, пропускная способность Возможно, вы видели ОЗУ, на которую ссылаются два набора чисел, например, DDR3-1600 и PC3-12800. Это и ссылка, и ссылка на генерацию оперативной памяти и ее скорость передачи . Число после DDR / PC и перед дефисом относится к поколению: DDR2 — это PC2, DDR3 — это PC3, DDR4 — это PC4.
Число, соединенное после DDR, относится к числу мегатрансферов в секунду (МТ/с). Например, оперативная память DDR3-1600 работает на скорости 1600 МТ/с. ОЗУ DDR5-6400, о котором говорилось выше, будет работать со скоростью 6400 МТ/с — намного быстрее! Число в паре после ПК относится к теоретической пропускной способности в мегабайтах в секунду. Например, PC3-12800 работает со скоростью 12 800 МБ/с.
Разгон ОЗУ возможен так же, как разгон процессора или видеокарты. Разгон увеличивает пропускную способность оперативной памяти. Производители иногда продают предварительно разогнанную оперативную память, но вы можете разогнать ее самостоятельно. Просто убедитесь, что ваша материнская плата поддерживает более высокую тактовую частоту RAM!
Вы можете быть удивлены, можете ли вы смешивать модули оперативной памяти с разными тактовыми частотами. Ответ в том, что да, вы можете, но все они будут работать на тактовой частоте самого медленного модуля. Если вы хотите использовать более быструю оперативную память, не смешивайте ее со старыми, более медленными модулями. Теоретически вы можете смешивать бренды RAM, но это не рекомендуется. У вас больше шансов встретить синий экран смерти или других случайных сбоев, когда вы смешиваете марки RAM или разные тактовые частоты RAM.
Тайминг и задержка
Иногда вы увидите модули оперативной памяти с рядом цифр, например, 9-10-9-27. Эти цифры называются таймингами. Синхронизация ОЗУ — это измерение производительности модуля ОЗУ в наносекундах. Чем ниже цифры, тем быстрее ОЗУ реагирует на запросы.
Первое число (в примере 9) — это задержка CAS. Задержка CAS относится к числу тактовых циклов, необходимых для того, чтобы данные, запрошенные контроллером памяти, стали доступными для вывода данных.
Вы можете заметить, что DDR3 RAM обычно имеет более высокие тактовые номера, чем DDR2, а DDR4 обычно имеет более высокие тактовые номера, чем DDR3. Тем не менее, DDR4 быстрее, чем DDR3, который быстрее, чем DDR2. Странно, правда?
Мы можем объяснить это, используя DDR3 и DDR4 в качестве примеров.
Минимальная частота работы ОЗУ DDR3 составляет 533 МГц, что означает тактовую частоту 1/533000000 или 1,87 нс. При задержке CAS в 7 циклов общая задержка составляет 1,87 x 7 = 13,09 нс. («Нс» означает наносекунды.)
Принимая во внимание, что самая низкая скорость ОЗУ DDR4 составляет 800 МГц, что означает тактовую частоту 1/800000000, или 1,25 нс. Даже если он имеет более высокий CAS из 9 циклов, общая задержка составляет 1,25 x 9 = 11,25 нс
Вот почему это быстрее!
Для большинства людей пропускная способность всегда превосходит тактовую частоту и задержку . Вы получите гораздо больше преимуществ от 16 ГБ ОЗУ DDR4-1600, чем от 8 ГБ ОЗУ DDR4-2400. В большинстве случаев время и задержка являются последними пунктами рассмотрения.
ECC
ОЗУ с исправлением ошибок (ECC) — это особый тип модуля памяти, который предназначен для обнаружения и исправления повреждения данных. ECC ram используется на серверах, где ошибки в критически важных данных могут быть катастрофическими. Например, личная или финансовая информация хранится в оперативной памяти при манипулировании связанной базой данных.
Бытовые материнские платы и процессоры обычно не поддерживают ECC-совместимую оперативную память. Если вы не создаете сервер, который специально требует ОЗУ ECC, вы должны держаться подальше от него.
Выбор памяти DDR4 при сборке нового ПК
Выбрать оперативную память DDR4 для компьютера, который собирается с нуля, проще всего. Состоянием на конец 2016-начало 2017 года, единственной платформой с поддержкой этой памяти является Intel SkyLake (Core i3-i7 6xxx, Celeron и Pentium этого семейства). В качестве базовой частоты памяти для этой платформы принято значение 2133 МГц. Более высокие частоты поддерживаются не всеми платами и достигаются только в процессе разгона.
При сборке ПК на базе процессора Intel Core без индекса К, и платы с чипсетом H110, 150 — стоит покупать память DDR4 с частотой 2133 МГц. При этом, предпочтение стоит отдавать планкам с латентностью поменьше. Для ПК на базе плат с чипсетом Z-серии и процессоров с литерой К — можно взять частоту повыше, так как на этих платах заставить память работать на ней обычно не составляет труда.
Что касается новинок 2017 года — процессоров Inkel Kaby Lake и AMD Zen — стоит узнать их спецификации и уточнить максимальную тактовую частоту ОЗУ, достигаемую без разгона. Именно планки, работающие на такой частоте, нужно покупать к этим процессорам.
При покупке платы, оснащенной двумя слотами памяти, желательно приобрести одну планку большого объема (8 или 16 Гб). Это оставит возможность в будущем добавить к ней еще одну и удвоить объем ОЗУ. Для плат с четырьмя слотами DIMM можно выбрать комплект из 2 планок меньшего объема. В таком случае и возможность апгрейда сохраняется, и быстродействие хоть немного, но повышается за счет двухканального режима.
Радиаторы на планках памяти DDR4 — элемент скорее декоративный, чем функциональный. Энергопотребление ОЗУ этого поколения мизерное (около 0,5-2 Вт), поэтому в дополнительном охлаждении нет никакой нужды. В корпусе с прозрачной стенкой и подсветкой — радиаторы на планках памяти украсят внутренности ПК. Однако если выбор стоит между планками с одинаковыми параметрами, а эстетическая составляющая отходит на задний план — переплачивать за радиаторы нет никакого смысла. Действительно полезны они лишь оверклокерам, разгоняющим ОЗУ гораздо выше заводских частот.
Немного истории
DDR3 – третье поколение синхронной динамической памяти SDRAM с удвоенной скоростью. По сравнению с предшественниками напряжение питания снижено до 1,5 В. Существует (и до сих пор используется) модификация DDR3L, у которой рабочее напряжение еще меньше – 1,35 В, то есть на 10%.
Модуль DIMM имеет 240 контактов. Расположены они на плате симметрично, однако работают асинхронно. Ключ затвора расположен не там, где у остальных типов памяти, поэтому совместимость невозможна ни теоретически, ни практически – вы попросту не вставите такую планку в неподходящий слот.
Согласно спецификации, существует несколько модификаций DDR3, рабочие характеристики которых отличаются.
Таблица для наглядности:
DDR4 – четвертое поколение. Объемы продаж превзошли предшественника только в 2017 году, хотя появились такие планки на несколько лет раньше. Типы отличаются между собой как внешне (физически новинка немного шире), так и по характеристикам.
Количество банков здесь удвоено и достигает 16, что позволило увеличить скорость внешней шины данных. Благодаря механизму проверки четности, повышена надежность модуля памяти. Рабочее напряжение снижено до 1,2 В.
Характеристики DDR4 показаны в таблице:
об основных характеристиках
Особых различий в параметрах между DIMM для десктопных компов и SO-DIMM для ноутбуков у обеих типов оперативки нет – разница только в физических размерах и количестве коннектов на шине. Стоит отметить, что благодаря компактным габаритам обычно оперативка для ноута стоит дороже.
Обозначение и маркировка на планке ОЗУ
Вообще, на планке памяти, обычно, всегда присутствует наклейка со всей необходимой информацией: производитель, объем памяти, скорость работы, типа памяти, тайминги.
Рассмотрю на примере одной из планок (дабы они все аналогичные, и разобрав одну — по остальным вы разберетесь и без меня ).
2GB 1Rx8 PC3-12800S-11-11-8B2 — что означают эти цифры:
2GB — количество памяти (чем больше — тем лучше );
1Rx8 — односторонний ранк памяти (например, 2Rx8 – двухсторонний)
Часто эта информация вообще не указывается, и многие на нее не обращают внимание;
PC3-12800 — пропускная способность планки (грубо говоря, скорость работы). Кстати, на этой планке памяти не указан ее тип (DDR3, например), но PC3-12800 — говорит о том, что это тип DDR3 (если бы был PC2… — то это был бы тип DDR2);
11-11-B2 — тайминги (тема большая, и в этой статье не рассматриваю, скажу лишь, что они влияют на производительность вашей памяти).
Маркировка на планке памяти
Кстати, при помощи таблицы ниже, вы можете перевести обозначение PC3-12800 — в стандартное название — DDR3-1600 (что кстати, также порой указывается на планках ОЗУ).
Таблица со спецификацией стандартов (DDR3)
Стандартное названиеЧастота шины, МГцЭффективная (удвоенная) скорость, млн. передач/сНазвание модуляПиковая скорость передачи данных при 64-битной шине данных в одноканальном режиме, МБ/с
| DDR3‑800 | 400 | 800 | PC3‑6400 | 6400 |
| DDR3‑1066 | 533 | 1066 | PC3‑8500 | 8533 |
| DDR3‑1333 | 667 | 1333 | PC3‑10600 | 10667 |
| DDR3‑1600 | 800 | 1600 | PC3‑12800 | 12800 |
| DDR3‑1866 | 933 | 1866 | PC3‑14900 | 14933 |
| DDR3‑2133 | 1066 | 2133 | PC3‑17000 | 17066 |
| DDR3‑2400 | 1200 | 2400 | PC3‑19200 | 19200 |

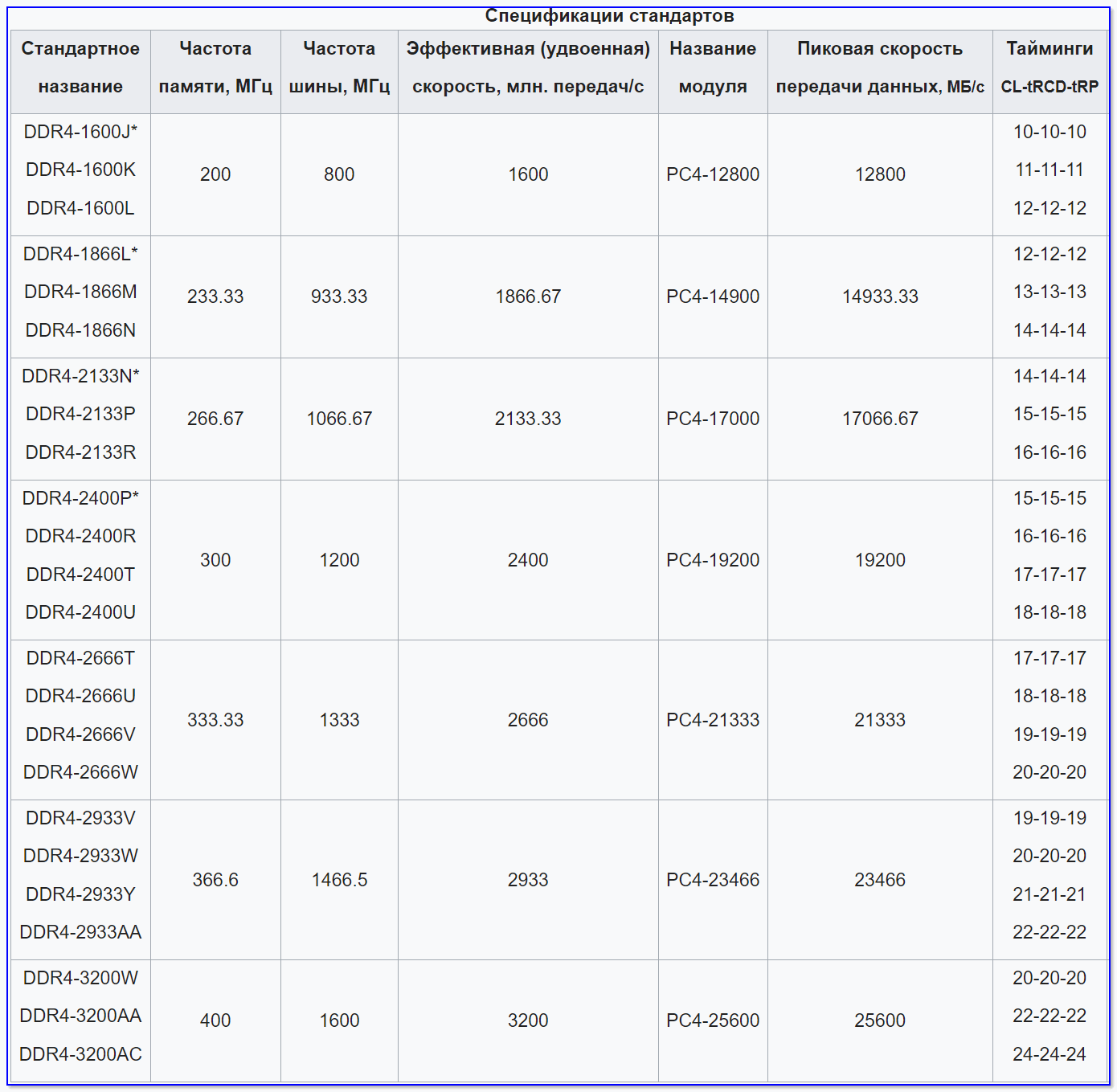

DDR4 — спецификация стандартов
DDR2, DDR3, DDR4 как отличить?
Довольно часто приходится слышать вопросы, как различать память разных типов, например, DDR2, DDR3, DDR4 (особенно начинающие пользователи бояться при покупке доп. памяти к себе на ПК).
Вообще, самый простой вариант — используйте и читайте маркировку на планке с памятью. Если на самой планке нет маркировки, мой совет — вообще откажитесь от покупки такой памяти!
Также, прежде чем покупать память, проверьте какая плашка вам подойдет (об этом выше), посмотрите, какая у вас уже стоит на ПК (и подберите аналог).
Кроме этого, обратите внимание, что планки разного типа (те же DDR2 и DDR3) отличаются еще и геометрией! На фото ниже представлена линейка и планки разных типов
Ddr1 DDR2, DDR3 — как отличить планки (размер в см.)
Кстати, планка памяти для ноутбука короче, чем для стационарного компьютера. Обозначается она, обычно, SO-DIMM (для ПК просто DIMM).
Обратите внимание, что планку от ноутбука через спец. переходник можно поставить в компьютер, планку же от ПК поставить в ноутбук не удастся — она просто не влезет в компактный корпус устройства!
Планки памяти для ПК и ноутбука
Выбор памяти DDR4 для апгрейда ПК
Если ПК оснащен памятью DDR4, но ее стало мало — какую оперативную память DDR4 выбрать — зависит от установленных планок. Если нужно добавить памяти, оставив их — необходимо учитывать совместимость. Чтобы избежать аппаратных конфликтов — новая память должна соответствовать старой. То есть, если на борту установлена планка 8 ГБ, с частотой 2133 МГц и латентностью CL15, то и новая должна иметь аналогичные характеристики. Новая планка DIMM не обязательно должна быть того же производителя, но соблюдение этого условия точно не навредит.
Ставить планки с разными параметрами можно, в большинстве случаев конфликта не возникнет. Однако если они отличаются параметрами — произойдет выравнивание по самой слабой из них. То есть, если к модулю на 4 ГБ, с частотой 1866 МГц, латентностью CL12, добавить модуль на 8 Гб, 2400 МГц, CL15 — он будет работать на частоте 1866 МГц, а в двухканальный режим переключится лишь 4 Гб его памяти. На практике это значит, что к разным участкам памяти — скорость будет немного отличаться.
При полной замене оперативной памяти DDR4 учитывать спецификации старого модуля не надо. Достаточно заглянуть в характеристики платы на сайте производителя и узнать, какие самые быстрые модули она поддерживает. Именно такие и стоит приобретать для эффективного апгрейда компьютера.
Типы оперативной памяти
RAM — обобщенное понятие. В большинстве случаев его используют, обсуждая классический тип ОЗУ — DRAM (динамическая память с произвольным доступом). Для большинства же современных систем начали применять другой тип — SDRAM (синхронная динамическая память). Однако, терминология не имеет принципиального значения. У каждого типа есть свои тонкости, но они не принципиальны.
В 2019 году самым распространенным видом оперативной памяти является DDR4. Хотя на старых устройствах вы вполне можете найти модули DDR3. Цифры рядом с буквенным обозначением ОЗУ говорят нам о поколении оперативной памяти; а с повышением числового значения растет и пропускная способность устройства. Чем выше показатель МГц в характеристиках RAM, тем более высокая у нее производительность.
Другим типом оперативной памяти является VRAM. Особую популярность она приобрела в среде геймеров, поскольку отвечает за обработку графической составляющей приложений. Технически такая память называется Graphics DDR SDRAM. Или, в зависимости от поколения, например, GDDR5.
Отличия типов памяти
Оперативная память современности — это DDR (данные передаются с двойной скоростью), цифра в названии разновидностей (DDR2, DDR3 или DDR4) означает порядковый номер поколения, чем она выше, тем новее и соответственно мощнее ОЗУ. DDR и DDR2 давно устарели, DDR3 тоже уже сняты с производства, но продолжают использоваться во многих ПК, DDR4 – ОЗУ последнего поколения. Отличия оперативной памяти по типам я привёл в таблице ниже.
| Наименование | Год выпуска | Напряжение | Объём | Частота |
| DDR | 2000 (не применялась до 2002) | 2,5 В и 2,6 В | не более 1 ГБ | 100-200 МГц |
| DDR2 | 2004 | 1,8 В | до 2 ГБ | 533 МГц |
| DDR3 | 2007 | 1,5 В и 1,65 В | до 8 ГБ | базовая 1066 МГц, но может быть и 1600 МГц |
| DDR4 | 2013 | 1,05 В, 1,2 В или 1,35 В | до 32 ГБ и это, вероятно, ещё не предел | база от 2133 МГц |
Узнаем совместимость материнской платы и оперативной памяти на сайте производителя
Для примера разберем материнскую плату форм-фактора Micro ATX Gigabyte Z390 M
⇒

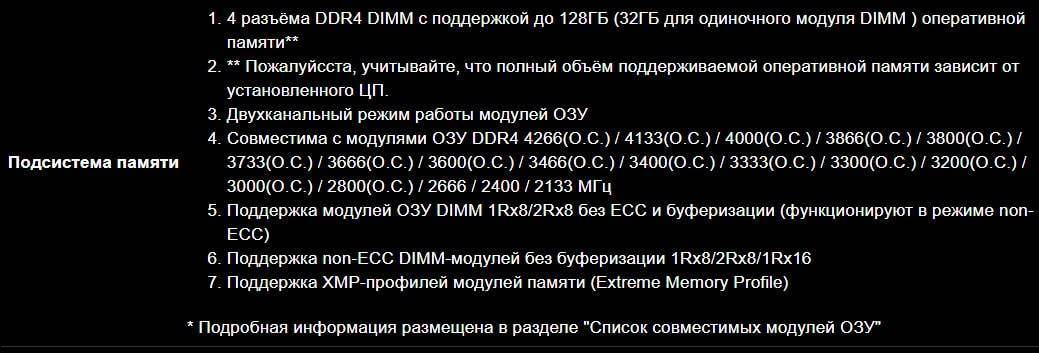

Чтобы узнать более подробную информацию о совместимости оперативки, ее объеме, максимальной и минимальной частоте, типе DDR, нужно зайти во вкладку СПЕЦИФИКАЦИЯ и внимательно изучить подраздел ПОДСИСТЕМА ПАМЯТИ.
Пройдемся по всем пунктам, и рассмотрим что каждый из них нам может подсказать ⇒
1. Ну тут все предельно ясно. На материнке распаяно 4 разъема под оперативную память. Тип памяти — DDR4. Плата поддерживает максимум 128 Гб оперативки. В каждый слот можно вставить модуль объемом не более 32 Gb.
2
Со вторым пунктом не все так просто, но разобраться с ним ОЧЕНЬ ВАЖНО. Во всех современных CPU, контроллер оперативной памяти встроен в процессор, а не как раньше — в северный мост
От него зависит, какой максимальный объем оперативы будет поддерживать системная плата.
Для примера приведу скриншоты магазина ДНС ⇒
- Intel Pentium Gold G5420 OEM;
- Intel Core i3-9100F OEM;
- Intel Core i5-9400F OEM.
Как видите, более слабые ЦПУ имеют поддержку только 64 Гб, а более мощные 128 Гб
Так что при выборе мощного компьютера, обращайте внимание на эту характеристику. Для сборки среднего ПК это не актуально, так как все равно столько оперативной памяти не устанавливается
3. Если вы устанавливаете на материнскую плату 2 модуля ОЗУ, то чтобы они работали в двухканальном режиме, их необходимо установить в слоты одинаковые по цвету. В нашем случае это светло-серые или черные
. Есть негласное правило — устанавливать модули оперативной памяти в ближайший слот к центральному процессору, но принципиального значения это не имеет.
4. В пункте совместимость материнки и оперативки мы видим, на какой частоте память заработает с нашей системной платой. На тестовой материнской плате от Гигабайт, БЕЗ ЕЕ РАЗГОНА, запуститься оперативка с частотой 2133, 2400, 2666 Мгц, а с РОЗГОНОМ подойдет ОЗУ с частотой работы от 2800 Мгц до 4266 Мгц.
5-6. Пятый и шестой пункты пригодятся при подборе оперативки к уже установленным модулям. В нашем случае поддерживаются все типы модулей памяти, кроме ECC (серверная память с коррекцией ошибок)Серверная память, которая не подходит для обычных ПК.
1Rx8 и 2Rx8 — схематическое размещение чипов памяти на планке ⇒
- 1Rx8 — 8 чипов на одной стороне
- 2Rx8 — всего 16 чипов. По 8 с каждой стороны
7. И последний пункт. Технология Extreme Memory Profile (Intel XMP). Она позволяет выполнить оверклокинг (разгон) ОЗУ и совместимых модулей памяти DDR3 и DDR4 по предварительно сконфигурированным и проверенным профилям Intel. Делается это с помощью BIOS (UEFI) или специальной утилиты. Такая тонкая настройка позволяет выжать из памяти максимум ее возможностей в играх.
Таблица совместимости материнской платы и оперативной памяти
На сайтах всех крупных производителей материнских плат (ASUS, Gigabyte, MSI, Asrock), есть раздел с таблицей совместимости оперативной памяти.

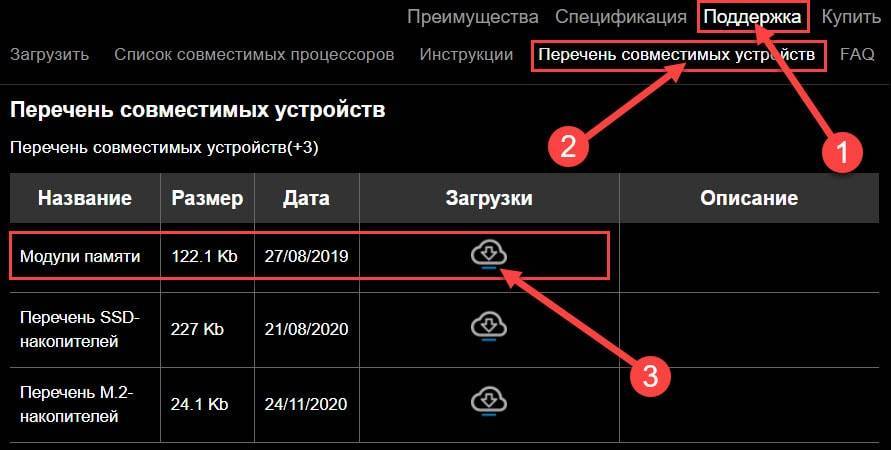

Покажу как ее найти на примере сайта Гигабайт ⇒
Заходим во вкладку Поддержка ⇒ Перечень совместимых устройств ⇒ Скачиваем PDF с данными.
Подбор оперативной памяти осуществляем по Module P/N. Лучше всего брать так называемые KIT. Максимально совместимые планки памяти по 2 или 4 модуля в наборе. Таблица постоянно обновляется.
Тестируемая система
| Название продукта | Категория | Цена, руб. |
|---|---|---|
| Palit Geforce GTX 750 Ti KalmX 2GB | Графическая карта | 9500 |
| Intel Core i3-6100 | Процессор | 8900 |
| Gigabyte GA H110M-DS2 DDR4 | Материнская плата (DDR4) | 3800 |
| Gigabyte GA H110M-DS2 DDR3 | Материнская плата (DDR3) | 3800 |
| Seasonic S12II-430 Bronze | Блок питания | 3800 |
| Toshiba Q300 120GB | Накопитель SSD | 3350 |
| Zalman T3 Mini | Корпус | 1750 |
| Windows 10 Pro 64Bit | Операционная система | 2700 |
| Kingston VALUERAM 4GB DDR4-2133 | Память DDR4 | 1400 |
| Samsung PC3-10600U 4GB DDR3-1.333 | Память DDR3 | 1900 |
В теории наша планка памяти DDR3 с ее короткими таймингами, несмотря на меньшую тактовую частоту, должна быть чуть-чуть быстрее, чем DDR4. Как оказалось, в данном случае тип памяти почти никак не повлияет на игры: результаты как синтетических бенчмарков (3DMark), так и подсчета частоты обновления картинки в игре, оказались практически одинаковыми. В системных тестах (PCMark) небольшие различия есть. Cinebench 15 показал прибавку примерно на 15 fps при использовании DDR4.
Пропускная способность
Пропускная способность вашего компьютера рассчитывается с использованием нескольких различных параметров. Однако, в простейшем смысле, чем выше скорость оперативной памяти (в МГц), тем более функциональной она является. Однако помните, что оперативная память DDR4 почти всегда будет быстрее любого предыдущего поколения.
Кроме того, не стоит забывать, что размер оперативной памяти тоже имеет значение. Чем больше оперативной памяти, тем лучше, и там быстрее она работает. Например, если у вас установлена планка с 32 ГБ ОЗУ на 2400 МГц, в большинстве случаев она будет работать лучше, чем 16 ГБ на 3600 МГц.
Когда на рынке появились первые планки оперативной памяти DDR4, они были слишком дорогие, и многим пользователям пришлось остаться на DDR3. Скорее всего, такую участь ждет и DDR5.
Напряжение
Как правило, чем выше напряжение в ОЗУ, тем лучше будет работать память (конечно, в рамках одного поколения). RAM с более высоким напряжением также будет производить больше тепла
Однако важно, чтобы напряжение вашей оперативной памяти соответствовало показателям материнской платы
Если ваша материнская плата поддерживает изменения напряжения, у вас может быть более широкий выбор ОЗУ, но в случае сомнений следует выбрать ту модель, которая соответствует ограничениям самой платы. Некоторые протоколы также доступны в вариантах с низким или сверхнизким напряжением, чтобы предоставить более широкий выбор.
Использование специальных программ
Если же ваши модули оперативной памяти уже установлены в компьютер, то вы можете узнать к какому типу они относятся с помощью специальных программ.
Самый простой вариант — это воспользоваться бесплатной программой CPU-Z. Для этого запустите CPU-Z на своем компьютере и перейдите на вкладку «Memory». Здесь в левом верхнем углу окна будет указан тип оперативной памяти, который используется на вашем компьютере. А чуть ниже — общий объем RAM на вашем компьютере.
Также на вкладке «Memory» можно узнать эффективную частоту, на которой работает ваша оперативная память. Для этого нужно взять значение реальной тактовой частоты, которое указано в строке «DRAM Frequency», и умножить его два. Например, на скриншоте внизу указана частота 665.1 МГц, умножаем ее на 2 и получаем эффективную частоту 1330,2 МГц.
Если вы хотите узнать более подробную информацию о модулях оперативной памяти, которые установлены на вашем компьютере, то это можно сделать на вкладке «SPD».
Здесь можно посмотреть, какие разъемы под память заняты модулями.
Объем каждого установленого модуля (в данном случае 4096 МБ).
Название каждого модуля (например, PC3-10700).
Реальную частоту каждого модуля (для получения эффективной частоты это число нужно умножить на 2).
Ранговость оперативной памяти (одноранговая оперативная память обычно лучше разгоняется).
Производителя каждого модуля (производитель чипов может быть другим и здесь не указывается).
Номер партии, серийные номеры и дату производства каждого модуля.
А также тайминги и напряжения, которые были заложены производителяем, для каждлого модуля.
Несмотря на обилие информаци, которое доступно в программе CPU-Z, в большинстве случаев это все это не нужно. Для того чтобы купить совместимую память достаточно знать ее тип и эффективную частоту (например, DDR3-1333).
Что такое оперативная память
Оперативная память (RAM, ОЗУ) является одним из ключевых компонентов не только для стационарных ПК, но и для ноутбуков, планшетов, и даже игровых приставок. Если чип памяти внезапно будет извлечен, то скорость работы устройства упадет в разы. Представьте, что посреди перелета через Евразию вас пересадили с самолета на поезд, ощущения будут примерно такими же. Даже недостаток памяти в 1 Гб скажется на производительности ПК.
- HDD (жесткий диск). Поддерживает хранение данных. Характеризуется низкой скоростью чтения и записи, но, в то же время, имеет неограниченный потенциал применения. Данные могут быть перезаписаны неоднократно без нанесения вреда диску.
- SSD (твердотельный накопитель). Поддерживает хранение данных. Характеризуется высокой скоростью чтения и записи. Исходя из правила, что “за все нужно платить”, устройство имеет ограниченное количество циклов перезаписи. Таким образом, рано или поздно оно выйдет из строя. Но не стоит беспокоиться, даже при работе на износ SSD может сохранять эффективность не менее года.
- RAM (оперативная память). Кратковременная память — не поддерживает хранение данных. Характеризуется крайне высокой скоростью чтения и записи. Это необходимо для быстрой обработки информации запускаемых пользователем приложений.
Другими словами, RAM выступает “реактивным” накопителем, обрабатывающим то колоссальное количество информации различных приложений, с которыми не может справиться ни один другой тип памяти.
Поскольку ОЗУ является кратковременной памятью, она не предназначена для долгосрочной работы с одним процессом. Поэтому, закрывая его, оперативная память “забывает” все использованные ранее данные и незамедлительно переключается на новую задачу. Эта особенность делает ОЗУ идеальным устройством для обработки множества высокоскоростных задач, которые на нее перенаправляет операционная система.
Оперативная память с AliExpress
Если вы хотите сэкономить на покупке оперативной памяти, то ее можно заказать на AliExpress. Там есть проверенные производители, выпускающие качественные модули по ценам, которые заметно ниже чем у именнитых брендов. Пожалуй самым известным китайским производителем является Kllisre. Он известен уже достаточно давно и на его продукцию много позитивных отзывов.
Предлагаем ссылки на официальный магазин данного производителя на АлиЭкспресс:
Нужно отметить, что при покупке на AliExpres вам могут предложить выбрать «For Intel» либо «For AMD«. Такой выбор есть не для всех планок, но иногда такое можно встретить. Это связано с тем, что производитель отдельно выпускает модули совместимые с процессорами Intel и отдельно совместимые с процессорами AMD. Опасаться этого не стоит, просто выбираем Intel либо AMD, в зависимости от того какой у вас процессор, и все будет работать.
Увеличение памяти
Если вы планируете добавить память на имеющийся компьютер или ноутбук, то сначала узнайте какой максимальный объем планок и общий объем памяти поддерживает ваша материнская плата или ноутбук.
Также уточните сколько слотов для памяти на материнской плате или в ноутбуке, сколько из них занято и какие планки в них установлены. Лучше сделать это визуально. Откройте корпус, выньте планки памяти, рассмотрите их и перепишите все характеристики (или сделайте фото).
Если по какой-то причине вы не хотите лезть в корпус, то посмотреть параметры памяти можно в программе на вкладке SPD. Таким образом вы не узнаете односторонняя планка или двухсторонняя, но можете узнать характеристики памяти, если на планке нет наклейки.
Есть базовая и эффективная частота памяти. Программа CPU-Z и многие подобные показывают базовую частоту, ее нужно умножать на 2.
После того, как вы узнаете до какого объема можете увеличить память, сколько свободных слотов и какая память у вас установлена, можно будет приступать к изучению возможностей по увеличению памяти.
Если все слоты для памяти заняты, то единственной возможностью увеличения памяти остается замена существующих планок на новые большего объема. А старые планки можно будет продать на сайте объявлений или сдать на обмен в компьютерный магазин при покупке новых.
Если свободные слоты есть, то можно добавить к уже существующим планкам памяти новые. При этом желательно, чтобы новые планки были максимально близки по характеристикам уже установленным. В этом случае можно избежать различных проблем совместимости и повысить шансы того, что память будет работать в двухканальном режиме
Для этого должны быть соблюдены следующие условия, в порядке важности
- Тип памяти должен совпадать (DDR, DDR2, DDR3, DDR3L, DDR4).
- Напряжение питания всех планок должно быть одинаковым.
- Все планки должны быть односторонние или двухсторонние.
- Частота всех планок должна совпадать.
- Все планки должны быть одинакового объема (для двухканального режима).
- Количество планок должно быть четным: 2, 4 (для двухканального режима).
- Желательно, чтобы совпадала латентность (CL).
- Желательно, чтобы планки были того же производителя.
Если вам не удалось найти похожие по характеристикам планки того же производителя, то выбирайте всех остальных из перечня рекомендуемых. Затем опять ищите планки нужного объема и частоты, сверяете напряжение питания и уточняете односторонние они или двухсторонние. Если вам не удалось найти похожие планки, то поищите в другом магазине, каталоге или на сайте объявлений.
Всегда лучший вариант это продать всю старую память и купить 2 новых одинаковых планки. Если материнская плата не поддерживает планки нужного объема, возможно придется купить 4 одинаковых планки.
Итоги
По сути, есть несколько вещей, которые следует иметь в виду при выборе между оперативной памятью типа DDR3, DDR4 и DDR5. Если вы хотите заполучить DDR5, то может потребоваться некоторое время, пока она не станет менее дешевой и стабильной, однако, без вопросов, она будет иметь предсказуемо существенные преимущества в производительности по сравнению с DDR3 и DDR4.
Если у вас старый ПК, то по умолчанию вы можете использовать только оперативную память DDR3. Однако, если вы не ищете ОЗУ с малой задержкой, нет по-настоящему существенных причин отказаться от DDR3. Оперативная память DDR4 — наиболее приемлемый вариант, который останется таким (вероятно) в течение нескольких лет.
Выводы
В случае с DDR3 памятью и материнской платой поддерживающей низковольтную память, теоретически, можно заставить работать любую память в любой материнской плате, если немного поэкспериментировать с напряжением, частотами и таймингами. Но, лучше использовать именно ту память которая рекомендована для материнской платы и процессора. Так можно сэкономить немало времени и нервов и заниматься за компьютером тем, чем планировалось. А сборку и тестирование нестандартных конфигураций лучше оставить энтузиастам-оверклокерам. Модули DDR3l можно использовать в системных платах рассчитанных на любые типы DDR3.
