Как подобрать компрессор для пескоструя

Обязательные параметры

Кроме этого, следует принять во внимание и тот факт, что производительность пескоструйного аппарата напрямую зависит от самого компрессора. Большинство людей полагает, что для хорошей работы достаточно оборота 500 литров в минуту. Но, как показывает практика, в некоторых случаях его бывает недостаточно

Поэтому оптимально — 700 литров за минуту. Такая мощность должна сохраняться при давлении не больше 8 бар

Но, как показывает практика, в некоторых случаях его бывает недостаточно. Поэтому оптимально — 700 литров за минуту. Такая мощность должна сохраняться при давлении не больше 8 бар.

Соотношение давления и объема может отличаться. Как правило, такие показатели зависят от следующих факторов:

  • диаметр воздушного и абразивного шланга;
  • тип сопла, материал изготовления;
  • длина магистрали;
  • качество и тип используемого абразива.

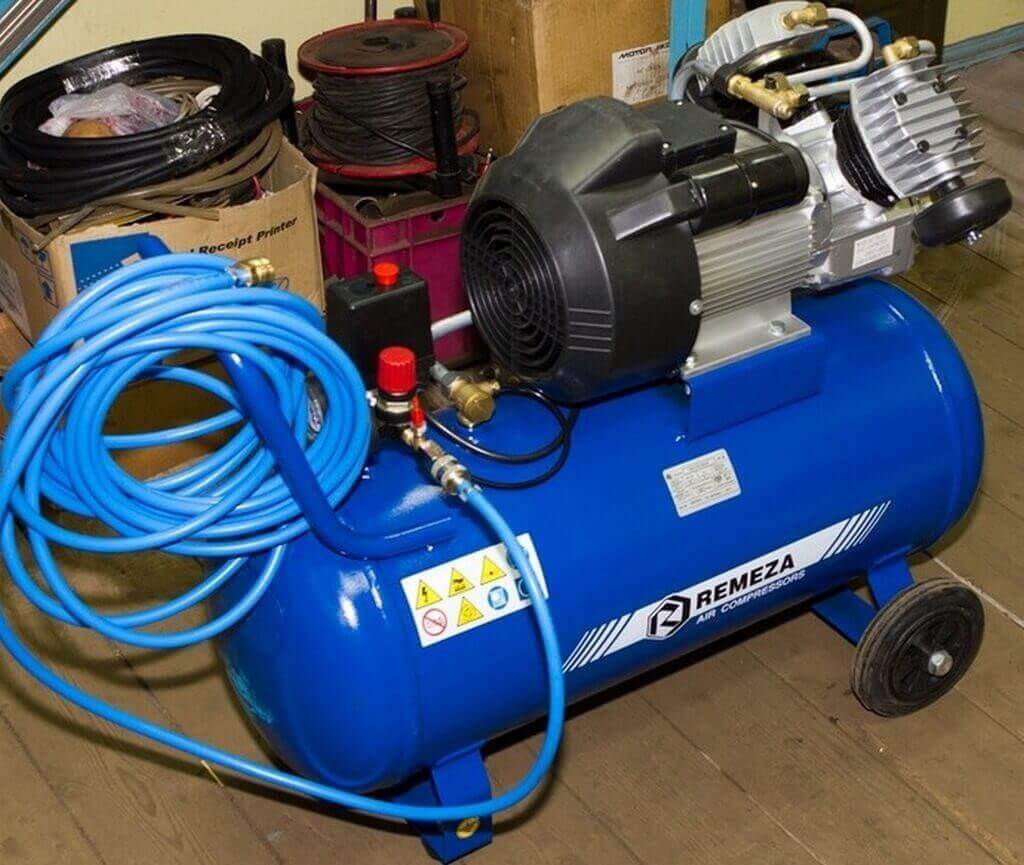

Компрессор электрический

Также следует принять во внимание и тот факт, что при выборе компрессора обязательно нужно учесть диаметр сопла. Чем он больше и выше давление воздуха, тем лучше быстро обрабатывать  поверхность за сравнительно короткое время. Другими словами, от того, какой компрессор вы выберете, зависит производительность

Другими словами, от того, какой компрессор вы выберете, зависит производительность.

Что касается давления, то при выборе компрессора лучше учесть такие показатели:

  • для очистки бетона и искусственного камня — 3—5 бар;
  • для металлических поверхностей — до 8 бар;
  • для очистки стойких к механическим повреждениям поверхностей — до 12 бар.

Выбирать компрессор лучше с «запасом». Согласитесь, глупо брать такое дорогое оборудование только для очистки бетона или металла. Сделать своими руками пескоструйный аппарат можно любой мощности и для промышленных целей.

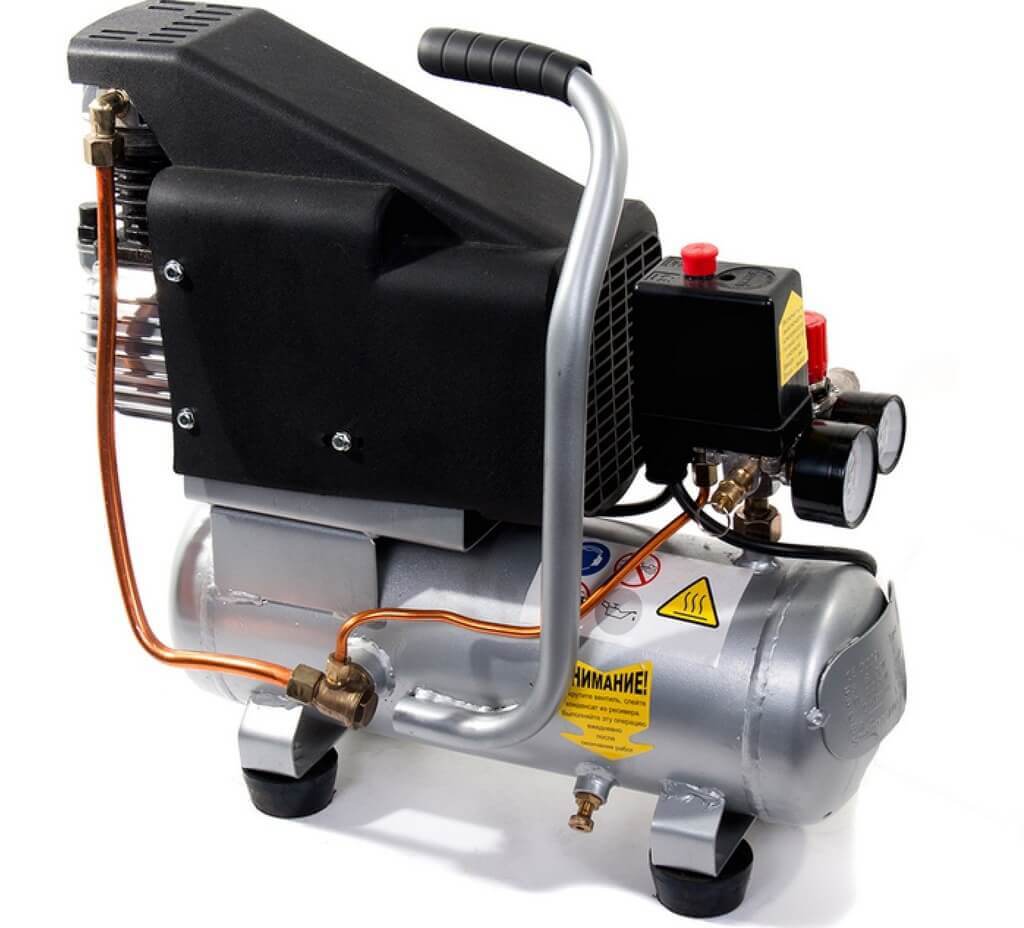

Компрессор для пескоструя

Что важнее: давление или объем воздуха

При оценке производительности компрессора (объема воздуха, подаваемого в единицу времени, и давления, с которым воздух подается в сопло) можно сделать такой вывод: обе характеристики важны и определяют общую эффективность работы пескоструя. Тем не менее от производительности сильнее зависит качество воздушно-абразивной смеси и скорость шлифовки поверхностей. Если объем воздуха в куб. м/мин будет значительным, можно применять более крупные сопла, что также ускорит работу пескоструйного аппарата. Для большинства моделей пескоструев используются компрессоры с производительностью 2,2–17 куб. м/мин.

Когда нагнетатель выбирают по показателю давления, обязательно учитывают характеристики поверхности. Вот необходимое давление и самые распространенные материалы, которые приходится обрабатывать:

  • камень, кирпич, бетон — 3–5 бар;
  • металл — 5–8 бар;
  • толстослойные, абразивостойкие покрытия — 9–12 бар;
  • любые материалы, обрабатываемые с дистанции больше 60 метров — 9–12 бар.

В рукаве для подачи абразива уменьшается рабочее давление, и потери снижают за счет выбора шланга минимально возможной длины. Сокращенное расстояние покрывают при помощи увеличения шланга для сжатого воздуха.

Заливка бетона

Для заливки пояса, после выполнения всех подготовительных работ, используется готовый бетон (М200) или изготавливается на месте в пропорции 3-5-1 из:

  • песка;
  • щебня;
  • цемента (М400).

Заливка проводится не частями, а полностью по всему периметру. В случае невозможности такого процесса, заранее делаются необходимые перемычки. Перед заливкой следующей партии бетона, временные перемычки убираются, стыки смачиваются водой и заливаются бетоном. Уплотнение раствора производится железным штырем, удаляя из него пузыри воздуха. В процессе застывания (примерно 5 дней), бетон поливается водой для повышения прочности.

Приготовление раствора для заливки армопояса:

Обзор лучших моделей

Сегодня на рынке можно найти большое количество моделей пескоструйных пистолетов. Популярностью у потребителей пользуются как ручные, так и профессиональные модели отечественных и зарубежных производителей (например, китайских компаний). Сегодня в нашей статье мы рассмотрим несколько лучших моделей подобных устройств.

Sturm AU-1720-03

Данное устройство изготавливается довольно известной в мире китайской компанией. Материал для очистки подается из бачка. При этом следует отметить тот факт, что сам по себе бачок сделан из такого прочного и надежного материала, как нержавеющая сталь, а общий объем емкости составляет 1 литр. Для того чтобы использовать пистолет, необходимо давление в размере 4 бар.

В стандартную комплектацию, помимо основного устройства, также входят соединительный крепеж на шланг подачи воздуха и тонкое сопло диаметром 2,5 мм. Что касается показателя расхода воздуха, то он находится на уровне 164 л/мин. При этом большинство пользователей отмечает, что для использования модели пескоструйного пистолета Sturm AU-1720-03 вам также будет нужен компрессор с производительностью не менее 200 л/мин. Втулка подключения воздушного шланга имеет диаметр в 1⁄4 дюйма.

Fubag SBG 142/3.5

Эта модель устройства пользуется большой популярностью среди потребителей. Агрегат часто применяется для очистки кузовов автомобилей от застарелой краски и ржавчины. По сравнению с моделью, что была описана выше, данное устройство обладает меньшим по объему бачком, емкость которого составляет 0,8 литра. При этом материал изготовления остается аналогичным – нержавеющая сталь. Что касается диаметра сопла, то данный показатель составляет 0,6 см. Благодаря таким техническим характеристикам Fubag SBG 142/3.5 с помощью модели вы можете обрабатывать довольно большую по площади поверхность. При этом модель отличается довольно большим расходом абразивного вещества, соответственно, вам придется регулярно заправлять бачок.

Диаметр втулки подключения воздушного шланга составляет 1⁄4 дюйма. Оптимальное давление данного устройство находится на уровне в 3,5 бар. Что касается существенных положительных характеристик данного агрегата, то к ним можно отнести надежную и качественную сборку, а также длительный срок службы – производитель дает двухлетнюю гарантию.

Matrix 57326

Данный агрегат по сравнению с теми моделями, которые были описаны выше, отличается более высокими показателями мощности и может применяться для осуществления серьезных работ. Для работы Matrix 57326 требуется давление в 4 бара, при этом показатель расхода находится на уровне до 230 л/мин. Диаметр сопла соответствует 0,6 см. Однако для работы с данной моделью устройства необходимо подготовить материал, показатель зернистости которого не может превышать 1,6 мм.

Metabo SSP 1000

Пескоструйный пистолет модели Metabo SSP 1000 можно отнести к категории профессиональных устройств. Для его использования необходимо иметь компрессор с давлением в 7 бар. Что касается показателя расхода самого пистолета, то он составляет 300 л/мин. В стандартную комплектацию, помимо основного устройства, входят 3 втулки диаметром 1⁄4 дюйма. Для того чтобы подсоединить втулку ко внешнему корпусу устройства, необходимо использовать специально предназначенный быстросъемный крепеж рапид. Высоким качеством отличаются такие конструкционные элементы модели, как вакуумный бачок и сопло. Пескоструйный пистолет отлично подходит для частых и масштабных работ.

Таким образом, благодаря широкому ассортименту пескоструйных агрегатов на современном рынке каждый пользователь сможет подобрать для себя такой агрегат, который будет полностью соответствовать его потребностям и пожеланиям.

Основные параметры для выбора

На основании опытов установлено, что для обработки металлической поверхности площадью несколько квадратных метров требуется обеспечить непрерывную подачу струи абразива в смеси с воздухом массой 0,05…0,07 кг/с. Объемное соотношение между песком и воздухом оставляет (0,01…0,012):1. Получается, что для подачи песка нужно воздуха по объему в 100 раз больше.

Чтобы обеспечить такое количество сжатого воздуха производительность компрессора должна составлять 12…15 л/с (720…900 л/мин). Важным параметром будет давление, создаваемое пневматической машиной.

В теории истечения газа через сопло используют формулу:

, м/с

Где:

  • k – показатель адиабаты. Для двухатомных газов (газовая смесь азота и кислорода – это механическое соединение двухатомных газов) k = 1,4;
  • pкр – критическое давление газа перед соплом, бар;
  • p₁ – давление газа окружающей среды, куда происходит истечение, бар;
  • v₁ – удельный объем воздуха, кг/м³.

Для уточнения критического давления пользуются формулой:

Для двухатомных газов критическое значение составляет βкр = 0,528. В обычном расширяющемся сопле невозможно достичь скорости выше скорости звука для данного газа соответствующей температуры. Поэтому разговоры о том, что нужно на входе в сопло иметь высокое давление необоснованы.

При избыточном давлении ркр = 2,1…2,2 достигается скорость движения потока воздуха, равная wкр = 290…310 м/с. Чтобы получать более высокую скорость истечения используют расширяющиеся сопла Лаваля. Но при их работе будет исходить звук, подобный выстрелам. Находиться рядом с такой работающей установкой будет крайне опасно, не выдержат барабанные перепонки.

Самодельное создание


Если есть свободное время, мастерская, инструменты, подручные средства — можно соорудить пескоструйную установку своими руками. Важен и опыт конструирования, пусконаладочных работ. Самодельный компрессор выйдет дешевле, чем покупной. Цена покупного пескоструйного агрегата начинается от 25000 рублей. Сам компрессор стоит от 4000 рублей. Очень выгодно для пескоструйного аппарата использовать старый компрессор от МАЗа или ЗИЛа. Газовый баллон берётся на 50 литров, его объём зависит от Ваших потребностей.

Ориентировочная схема компоновки агрегата: ресивер в горизонтальном положении ставят на колёсные опоры. На отрезок швеллера (до 30 сантиметров) ставят компрессор и электромотор на лапах. Крепление двигателя должно иметь возможность перемещаться. Это потребуется для регулировки натяжение приводного ремня. Швеллер с конструкцией крепят сверху ресивера. Потом монтируют разводку, устанавливают манометр. В ресивере должны присутствовать отверстия для подачи и забора воздуха.

Подбор электродвигателя производится в зависимости от требуемой мощности и подаваемого напряжения. Диаметр приводного шкива рассчитывают, учитывая необходимый объём подачи воздуха. Для работы с маслом можно использовать бачок сцепления от «Жигулей». Для отключения двигателя в режиме холостого хода, можно соорудить соответствующий автомат. Подойдёт стоп-сигнал от автомобиля ГАЗ или УАЗ. Его необходимо конструктивно соединить с датчиком давления. Если Вы планируете работать долго, то можно придумать систему охлаждения двигателя.

Как выбрать нагнетатель для пескоструйных работ

Компрессор — самый дорогой элемент пескоструйной установки, поэтому покупать его надо после тщательной оценки всех параметров. Многие пользователи в целях экономии приобретают дешевые устройства, но их технические характеристики могут оказаться на низком уровне. Это приводит к сильному снижению скорости работы пескоструя, повышению расхода абразива и увеличению себестоимости.

Работа при низких температурах

Если предстоит применять компрессор в зимний период, следует позаботиться о предотвращении образования влагомасляного конденсата и его концентрирования в системе. В противном случае высок риск снижения производительности агрегата и качества очистки поверхностей, а также порчи компрессора.

Рекомендации по эксплуатации компрессоров в зимних условиях

Те, кто собирается использовать компрессор в составе системы для пескоструйной обработки, обязательно должны знать о том, как избежать образования и концентрации в магистралях влаго-масляного конденсата, который не только снижает производительность работы аппарата, но и может привести к его полной остановке. Наличие в подающих магистралях подобного конденсата приводит к намоканию абразивного материала, его слипанию и образованию комков, а если в качестве такого материала используется металлическая дробь, то конденсат способствует ее коррозии и, как следствие, снижению ее качественных характеристик. Компрессорное масло, которое также присутствует в конденсате, при попадании на обрабатываемую поверхность негативно влияет на качество проводимой очистки.

При эксплуатации компрессора в зимний период замените «летнее» масло на масло с температурой застывания не менее 25 градусов

Для того чтобы удалить из системы уже образовавшийся конденсат, используются специальные влагомаслоотделители, работающие по принципу циклонного сепаратора, однако они неспособны остановить процесс его образования. Для решения этой задачи в системах пескоструйной очистки могут быть использованы различные устройства, к наиболее распространенным из которых следует отнести:

  • охладители сжатого воздуха;
  • коалесцентные фильтры;
  • рефрижераторные осушители.

Влагоотделитель можно сделать и самостоятельно, например, из маслофильтра от «волговского» двигателя

При эксплуатации компрессорных установок в условиях низких температур (от минус 5 градусов) их необходимо дополнительно оснащать предпусковыми подогревателями и системами «холодного старта». Естественно, что масло, используемое в компрессорах в таких случаях, также должно быть рассчитано на зимнюю эксплуатацию.

Какой компрессор служит долго?

При проведении пескоструйной обработки появляется много пыли, особенно при использовании обычного (речного) песка. Эта пыль состоит из разбитых абразивных частиц, которые вредны не только для человека, но и для самого компрессора. Ее проникновение в винтовые блоки снижает срок работы устройства, поэтому проводить очистку поверхностей стоит на дальнем расстоянии.

Новые или б/у компрессоры

Большинство производителей гарантируют беспроблемную работу нагнетателей в течение 7–10 лет, после чего их ресурс исчерпывается. Приобретая устройство, уже бывшее в употреблении, нужно иметь в виду эти сроки. Продавец может показывать техническую документацию, где указаны основные параметры работы компрессора, но эти цифры на деле зачастую ниже. Причина — естественный износ оборудования, уменьшение его КПД. Только проведение диагностики с помощью расходомера позволит узнать реальную картину.

У дизельных компрессоров расход топлива серьезно возрастает уже через 3 года активной эксплуатации. Финансовые затраты на работу такого устройства будут значительно выше, как и расходы на возможный ремонт, техобслуживание. Любые компрессоры старше 10 лет — это пустая трата денег, приобретать их не стоит вообще. Они могут сломаться при выполнении пескоструйной обработки, причем чаще всего ремонт нецелесообразен из-за его стоимости. При планировании крупного объема работ не нужно рассматривать вариант покупки б/у техники, а для разовых шлифовок можно поискать компрессор за небольшие деньги, но не слишком старый по выпуску.

1 Принцип функционирования подобной конструкции

Купить пескоструйное устройство можно в специализированном магазине, однако качественная конструкция стоит дорого, а бюджетные варианты чаще всего являются некачественными. Поэтому стоит задуматься о том, чтобы сделать самодельный пневмо пескоструйный пистолет с верхним бачком. Самодельное устройство не лишено недостатков, но их можно перекрыть хорошей производительностью и низкой стоимостью приспособления. При помощи подобного изделия можно самому выполнять различные работы: матировать стекла, удалять ржавчину и т.д.

Чтобы сделать подобную конструкцию, нужно определить принцип ее работы. Устройство функционирует следующим образом: абразивная струя, которая находится под высоким давлением, будет вылетать из пистолета. Результат выполняемых работ зависит от того, какие материалы планируется использовать.

Чтобы соорудить данную конструкцию своими руками, понадобится подготовить маленький компрессор и специальный песок для строительства. Последний элемент можно не покупать, а просеять обыкновенный песок через сито с маленькими ячейками. Качество используемого песка нужно выбирать исходя из поставленных задач

Во время работы с пескоструйным пистолетом важно помнить о технике безопасности

Специальный песок для пескоструйных работ

  • Пайка медных труб – все тонкости процесса
  • Швеллер 14 – как отличить от других швеллеров и все его характеристики
  • Токарно-винторезный станок и его основные узлы

Понадобится изучить сферу использования пескоструйного устройства и понять, как работает данное изделие

После этого важно определиться с тем, в каких целях будет использоваться изготавливаемая конструкция. Если изделие будет необходимо для декоративной обработки стекла, понадобится соорудить пескоструйную камеру. Если планируется выполнять очистку деталей из металла, то будет необходимо устройство открытого типа

Если планируется выполнять очистку деталей из металла, то будет необходимо устройство открытого типа.

Самодельное приспособление состоит из нескольких главных элементов: рукоятки с наконечником и двух штуцеров. Перед тем как приступать к сооружению конструкции, понадобится выбрать сопло, через которое будет выбрасываться струя воздуха с абразивным материалом. Данный элемент лучше всего приобрести в готовом виде, нет смысла вытачивать его своими руками, так как очень сложно получить деталь необходимого качества. Говоря о том, как выбрать данную деталь, нужно знать, что чаще всего используются устройства с керамическим соплом.

Далее под сопло следует изготовить корпус пистолета, к которому в дальнейшем будут подсоединяться штуцеры и рукоятка. Самое простое устройство состоит из фитингов, тройников и бутылки из пластика. Также нужен компрессор, от которого к приспособлению будет подводиться сжатый воздушный поток.

Важные параметры

Если оценивать значимость двух основных характеристик любого компрессора: производительности, измеряемой в объеме воздуха, подаваемого в единицу времени, и давления, под которым такой воздух подается к соплу пескоструйного аппарата, то можно сделать вывод, что они обе являются важными.

Если говорить о производительности компрессора, которая может измеряться в таких единицах, как литр/мин и м3/мин, то следует указать, что данный параметр оказывает влияние на скорость выполнения обработки и качество рабочей смеси, состоящей из абразивного материала и воздуха. Компрессорное оборудование, отличающееся высокой производительностью, дает возможность применять сопла с отверстиями большего диаметра, тем самым увеличивая диаметр пятна обработки и, соответственно, скорость ее выполнения. Для большинства моделей современных пескоструйных аппаратов, работающих по напорному принципу, требуются компрессоры, способные обеспечить производительность в интервале 2,2–17 м3/мин.


Расчет производительности компрессора

Выбор компрессора по показателю давления, которое он способен обеспечить, зависит преимущественно от характеристик обрабатываемой поверхности. Так, для выполнения эффективной пескоструйной обработки конструкций из бетона, кирпича и натурального камня нужен компрессор, который сможет обеспечить давление порядка 3–5 бар, а для качественной очистки металлических поверхностей — 5–8 бар. Большее давление (порядка 9–12 бар) требуется в тех случаях, когда с обрабатываемой поверхности необходимо удалить толстый слой старого покрытия или материал, который отличается высокой абразивной стойкостью. Компрессор, способный обеспечить такое давление, потребуется и в том случае, если абразивную смесь нужно подать на значительное расстояние: свыше 60 метров.

При работе пескоструйного аппарата основная часть давления теряется не в шланге, подающем сжатый воздух от компрессора, а в рукаве, по которому из емкости поступает абразивный материал. Именно поэтому при необходимости выполнения пескоструйных работ на значительном удалении от компрессорной установки покрывать это расстояние нужно за счет длины воздушного шланга, а рукав для подачи абразивного материала стараться делать минимальной длины.

Как избежать появления конденсата?

Влаго-масляный конденсат, образующийся в магистрали и в оборудовании, может серьезно снизить производительность пескоструйного аппарата, а в некоторых случаях и полностью остановить его работу. Пескоструйное оборудование высокого класса всегда оснащено циклонными сепараторами (влагомаслоотделителями), но они помогают отвести только уже сконденсированную жидкость и не могут полностью исключить попадание конденсата в абразив. При намокании большинство абразивов слеживается и теряет свои сыпучие свойства, это негативно отражается на качестве дозирования, снижает скорость очистки и увеличивает расход абразива. Металлическая дробь в присутствии влаги быстрее окисляется и изнашивается. А попадание сконденсированного компрессорного масла на очищаемую поверхность также крайне нежелательно.

Для устранения основного объема конденсата в большинстве случаев хватает охладителя сжатого воздуха и циклонного сепаратора или коалесцентного фильтра, но в некоторых случаях этого бывает недостаточно и рекомендуется использовать рефрижераторные осушители. Такого вида оборудование бывает как встроенным в компрессоры, так и отдельно монтируемым.

Конструктивное исполнение компрессорной установки

При выборе компрессора рекомендуется определиться, какой двигатель будет использоваться для привода. Обычно используют:

  • Электрические моторы, они работают от сети 220 или 380 В.
  • Бензиновые двигатели, потребляют в качестве топлива бензин А-92 (обычно устанавливают четырехтактные устройства, но некоторые производители устанавливают и двухтактные моторы).
  • Дизельные энергосиловые установки. В качестве топлива применяется соляровое масло.

Типы приводов у бытовых и промышленных компрессоров:

Компрессор, оборудованный дизелем. Мощность составляет 12 кВт, оснащен ресивером на 350 л:

Тепловые машины позволяют работать компрессорам в автономном режиме. Такие установки эксплуатируют при выполнении работ на удалении от источников питания. Ими пользуются для работы на удаленных строительных объектах:

  1. При ремонте и строительстве мостов и эстакад. Там приходится очищать арматуру от различных примесей перед последующей заливкой бетонным раствором.
  2. При разрушении объектов, выведенных из эксплуатации. В стране проходит расширенная реновация жилищного фонда. Приходится выполнять разрушение зданий, непригодных для жилья. В них находятся значительные объемы металлических каркасов. Для вывоза строительного мусора нужно удалять арматуру. Помощь в очистке оказывают пескоструйные установки.
  3. При необходимости использовать высокопроизводительное оборудование компрессоры на базе дизелей или бензиновых двигателей могут производить десятки кубических метров в минуту.

Бытовой компрессор использует одноцилиндровое устройство. Осуществляется привод клиновым ремнем. Именно такие установки получили распространение в небольших мастерских по ремонту автомобилей:

  • Электрическое оборудование с питанием до 3,0…3,5 кВт обычно эксплуатируется от сети 220 В. Их подключают обычными вилками. При этом потребляемый ток не превышает 15 А. Такие установки находят использование в небольших производствах или у индивидуальных предпринимателей, занимающихся ремонтом автомобилей.
  • При необходимости использовать более производительные установки, для питания задействуют сеть на 380 В. Она способна подключать компрессоры, потребляющие до 90…100 кВт электроэнергии. Такие установки могут выдавать до 5…10 м³/мин. Такие устройства устанавливают на промышленных предприятиях.
  • На заводах или в мастерских стараются располагать энергетическое оборудование в отдельном помещении. Тогда звук от работающих устройств будет меньше утомлять слух работников. Подачу сжатого воздуха от компрессоров осуществляют по трубам.
  • На современных предприятиях широко используют полипропиленовые трубы. Их легко сваривать между собой, нетрудно организовать разветвление и раздачу разным потребителям.
  • Чтобы равномерно загрузить сеть со сжатым воздухом около потребителей устанавливают ресиверы. Они сглаживают пульсации давления. Имеющийся резерв позволяет эксплуатировать технологическое оборудование в оптимальных режимах.
  • Для работы пескоструя стараются разместить недалеко от объекта ресивер на 500…800 л. Тогда при работе будет обеспечиваться запас по производительности. Работа будет выполняться в стабильном режиме.

Видео: компрессор для пескоструя.
