Сфера применения и характеристики вибротрамбовки

Дополнительные элементы конструкции

При выборе аппарата для утрамбовки грунта или асфальта важно учитывать не только основные технические характеристики, но и дополнительные функции, элементы конструкции. Они упрощают взаимодействие с устройством, обеспечивают продолжительную и надежную эксплуатацию

На что обратить внимание при выборе:

• колеса – облегчают транспортировку устройства, удобны для длительной работы на большой площади;
• система орошения – требуется только для утрамбовки асфальта или бетона, который прилипает к рабочей поверхности. Объем бака должен быть не менее 3-5 л;
• кожух для ремня помогает избежать поломок из-за попадания грязи или сыпучих материалов в конструкцию устройства;
• ручка в виброплите должна иметь прорезиненную основу – это самая простая защита рук от вибрационных воздействий. Желательно, чтобы она могла складываться, что упрощает транспортировку в багажнике автомобиля.

При выборе следует обратить внимание и на целостность самой конструкции. Не должно быть люфта между элементами, большого количество болтов и спаянных соединений

Вибротрамбовка ( вибронога)

Виброплита ЗУБР «Профессионал» ЗВПБ-20 АХ

При необходимости проводить уплотнение грунта в стеснённых условиях и ограниченном пространстве, да к тому же поверхностей с наклоном более 30 градусов, применяют виброноги. Ввиду небольших размеров рабочей подошвы, уплотнение возможно производить в траншеях, в местах схождения рельс, вокруг столбов, колодцев, люков и т.д.

По этой же причине ( небольшой размер опорной плиты), вибротрамбовку не применяют для обработки больших поверхностей, но и глубина уплотнения у неё до 2-х раз больше , чем у виброплиты. Вибротрамбовки обладают большой маневренностью и неприхотлива в эксплуатации, что позволяет задействовать операторов с небольшой подготовкой. Небольшие размеры виброноги, определяют простоту её транспортировки на другие объекты и погрузочно-разгрузочные манипуляции.

Вибротрамбовка ( вибронога)

При необходимости проводить уплотнение грунта в стеснённых условиях и ограниченном пространстве, да к тому же поверхностей с наклоном более 30 градусов, применяют виброноги. Ввиду небольших размеров рабочей подошвы, уплотнение возможно производить в траншеях, в местах схождения рельс, вокруг столбов, колодцев, люков и т.д.

По этой же причине ( небольшой размер опорной плиты), вибротрамбовку не применяют для обработки больших поверхностей, но и глубина уплотнения у неё до 2-х раз больше , чем у виброплиты. Вибротрамбовки обладают большой маневренностью и неприхотлива в эксплуатации, что позволяет задействовать операторов с небольшой подготовкой. Небольшие размеры виброноги, определяют простоту её транспортировки на другие объекты и погрузочно-разгрузочные манипуляции.

Технические характеристики

Каждая модель отличается характеристиками, которые делают особенным устройство и предполагает определенные виды работ.

Материал

Основное, на что стоит обратить внимание, материал рабочей плиты. Чаще всего она изготовлена из чугуна, но бывает и из стали. Важный критерий: мало подвержено износу и выдерживает большие нагрузки

Важный критерий: мало подвержено износу и выдерживает большие нагрузки

Корпус может быть алюминиевый (как дорогой вариант) или из стали. Такие материалы устойчивы к вибрациям.

Размеры и вес

По весовой категории делится на четыре вида, указанные в таблице.

Наименование	Вес, кг	Описание
Легкие	до 75	Применяются для ландшафта толщиной не более 15 см.
Универсальные	75-90	Самый распространенный вид. Подходит для ландшафтных работ, ямочного ремонта асфальтового покрытия и заделки после укладки. Ведутся работы ведется по слою песка, асфальта, щебеня или гравия толщиной до 25 см
Среднетяжелые	90-140	Применяются для послойного уплотнения оснований строящихся дорог.
Тяжелые	Более 140	Могут работать по песку, гравию, асфальту и щебню толщиной от 25 до 60 сантиметров.

Критерий размера рассчитывается по подошве изделия:

• 40*32 см для садовых дорожек, небольших участков, потому что достаточно маневренная модель, прекрасно подойдет для личного использования;
• 53*50 см уже используется при укладке асфальта, тротуарной плитки, при подготовке площадки для фундамента и тому подобные операции.

Если корректно подобрать габариты подошвы, то и работа выполнится быстрее, благодаря правильному подходу.

Тип двигателя, мощность и время работы

От двигателя, который установили производители, зависят основные характеристики. Это скорость перемещения, сила удара и эффективность уплотнения.

Двигатель установлен на отдельной прочной раме и крепится к подошве через амортизаторы. В центре подошвы расположен вибровозбудитель, внутри которого вращается вал. Именно это вращение создает центробежную силу, которая заставляет основание вибрировать.

Мощность напрямую зависит от типа двигателя:

• дизельные — от 3000 до 24500 Вт;
• электрические — от 250 до 2200 Вт;
• бензиновые — 1770-9800 Вт.

Виброплиту с двигателем внутреннего сгорания используют там, где нет возможности подключения к сети. Техника отличается мобильностью и хорошими показателями мощности. Запускаются при помощи стартера:

• ручного;
• электрического (служит аккумулятор).

Мощнее будет виброплита, которая работает на топливе. Но для частного строительства подойдет и электрический прибор.

Скорость перемещения

Данный показатель самостоятельно не важен, хоть и указывает на промежуток времени, который потребуется для обработки определенной площади. В инструкции по эксплуатации указан данный параметр. Соотношения могут быть разные, к примеру, у некоторых моделей при повышении скорости в 3 раза глубина снижается в 2 раза.

Скорость должна соответствовать частоте колебаний, которые указаны в Герцах. Чаще всего этот показатель составляет около 90 Гц, что в принципе позволяет использовать стандартные значения для разных пластин

Также важно учитывать состояние почвы и ее тип, ведь песок или земля требуют разного воздействия

На что обратить внимание при выборе виброплиты или утрамбовщика грунта

• Мощность привода – это один из главных факторов, обеспечивающих комфортную работу. Если данный показатель будет недостаточным по отношению к весу плиты, то во время вибрации утрамбовщик просто зароется в грунт. Особенно это заметно при движении под наклоном вверх. Если с легкими вариантами оператор еще может как-то воздействовать на аппарат при помощи физических усилий, то во время эксплуатации тяжелых образцов такого не получится сделать. Если мощности привода достаточно, то виброплита сама будет двигаться в заданном направлении.
• Наличие складной ручки и колес для транспортировки значительно упростит процесс эксплуатации трамбовщика. Данные элементы во время работы не потребуются, однако во время транспортировки, безусловно, пригодятся.
• Система орошения – дополнительная функция, которая может быть не только полезна, а необходима. Так, во время уплотнения асфальта необходимо постоянно орошать поверхность, иначе плита просто прилипнет к материалу.

• Наличие защитных кожухов и муфт позволяет продлить срок эксплуатации приспособления и уменьшает вероятность выхода его из строя. Данные элементы защищают рабочие части от попадания на них частиц утрамбовываемого грунта.
• Не стоит гнаться за низкой ценой или именитым брендом. В первом случае вы получите не надежное устройство, а во втором – переплатите. Лучше самому проанализировать ассортимент и цены, с которыми можно ознакомиться на Яндекс Маркете. А чтобы узнать больше об актуальных моделях, рекомендованных к приобретению, читайте наши следующие статьи.

Надеюсь, сегодняшняя статья была понятна и полезна. В одном из следующих наших материалов мы расскажем о том, как собрать виброплиту своими руками, ну и конечно, подробно рассмотрим наиболее популярные модели, предлагаемые на российском рынке.

Что такое виброплита?

Для чего нужна виброплита

Неотъемлемыми для строительных работ являются процессы уплотнения различных сыпучих оснований. Например, щебня, песка, грунта и других подобных материалов.

В основном это этапы подготовки к заливке бетона, асфальта, укладке плитки или возведению фундамента.

С целью механизации процесса утрамбовки используются так называемые виброплиты. Механизм их действия достаточно прост.

Устройства создает колебания под действием, которого мелкие частицы уплотняющегося слоя сбиваются максимально близко друг к другу, лишний воздух вытесняется и на финише получается ровное основание необходимой плотности.

Покупать подобную машину для себя достаточно невыгодно. Гораздо выгоднее обойдется самодельная виброплита.

Конструктивное устройство механизма

На весомую платформу крепится вибратор, а над ним устанавливается двигатель. Два последних узла соединяются муфтой и клиноременной передачей.

Вращательные движения двигателя преобразуются в колебательные с помощью вибратора и передаются тяжелой платформе, которая в свою очередь воздействует на утрамбовываемую поверхность.

Функция заднего хода устройства обеспечивает возможность выполнять работы в узких траншеях и котлованах.

Саму плиту выполняют из стали либо чугуна, желательно хорошего качество. В противном случае срок службы устройства значительно сокращается, на поверхности основания появляются трещины.

Размер рабочей поверхности плиты влияет на давление, оказываемое механизмом на утрамбовываемый слой. Плита меньшей площадью лучше утрамбовывает грунт.

Важно! Для достаточного уплотнения асфальта аппарат должен иметь не меньше 10кН. Плитку лучше укладывать с помощью плиты весом 75-90 кг и усилием 18-20кН

Плотность финишного слоя зависит от вибрационного усилия. Чем оно выше, тем лучше утрамбовывается материал.

Варианты комплектации виброплит

Классификация по питанию

1. электрическую,
2. дизельную и
3. бензиновую виброплиту.

Электрическая. Наиболее экономичная считается электрическая. Именно такую рекомендуют собирать своими руками для собственного хозяйства.

Тем более что по техническим характеристикам виброплиты с электродвигателем ничем не уступают своим конкурентам. Минусом только можно считать условие наличия доступной электросети.

Бензиновая. Обойдется дороже чем электрические, но дешевле, чем дизельные.

Однако топливо для дизельных будет выгоднее покупать, хотя сам мотор выйдем самым дорогим из трех описанных.

Так же его недостатком будет и высокий шум, снижающий комфорт в работе.

Мощность установленного двигателя должна быть достаточной для работы с тяжелой плитой. Иначе последняя будет грузнуть в сыпучем материале.

Классификация по массе

Масса виброплиты будет первоопределяющей для подбора комплектующих узлов, если делать механизм самостоятельно.

Выделяют:

1. Легкие плиты. Весом 75 кг. Для обработки слоя толщиной до 15 см. Такие плиты применяются для проведения ландшафтных работ, укладки тротуарной плитки, демпфирующих полиуретановых ковриков.
2. Универсальные плиты. Их вес колеблется от 75 до 90 кг. Максимальный слой, подлежащий обработки 25 см. Их используют для ландшафтных работ, ремонта покрытий дорог, в том числе ямочный ремонт на асфальте.
3. Среднетяжелые. Вес 90-140 кг. Толщина обрабатываемого слоя до 60 см. Применение — укладка дорожного покрытия слоями, засыпка траншей по периметру фундамента.

Классификация по направлению движения

По направлению движения в процессе утрамбовки виброплиты бывают прямыми и реверсными.

Прямые могут двигаться лишь вперед, и в случае необходимости второго прохождения по утрамбовываемому слою такую машину придется разворачивать. А это пусть и небольшие, но все же потери времени.

Реверсные виброплиты могут двигаться как вперед, так и назад. Они дают более высокую производительность. Обычно реверсом наделяются устройства с плитами весом более 100 кг.

Дополнения в комплектации

Дополнительным плюсом будет если виброплита оснащена системой орошения.

Она защищает агрегат от прилипания с утрамбовываемой поверхности. В них следует тщательно оберегать двигатель от попадания воды.

Ремни и муфты должны быть защищены специальными кожухами.

Так мелкие частицы сыпучих материалов не будут забиваться в механизм, и сама машина прослужит гораздо дольше.

Грунтовые катки Ammann серий ARS и ASC

Грунтовые катки Ammann серии ARS уплотняют толстый слой грунта за минимальное количество проходов. Благодаря концепции без заднего моста центр тяжести всех грунтовых катков Ammann смещен вниз для повышения безопасности работы на объекте. Для разных типов грунта можно выбрать высокую или низкую частоту вибрации. С помощью интеллектуальной системы контроля уплотнения (Ammann Compaction Expert) ACEforce можно оценить текущую жесткость материала и задокументировать данные для создания отчета. Самый тяжелый каток в серии, ARS220, имеет массу 21 760 кг, а самый легкий, ARS70 – 7140 кг. Конструкция кабины обеспечивает прекрасный круговой обзор. Для катков Ammann серии ASC дополнительно доступна интеллектуальная система контроля уплотнения ACEpro, которая измеряет и оценивает характеристики уплотняемого материала и автоматически регулирует амплитуду и частоту в зависимости от жесткости уплотняемой поверхности.

Принцип работы виброплиты

Рабочие механизмы оказывают ударное действие на поверхность плиты, которая производит определенное количество движений при соприкосновении с грунтом, – это составляет основу принципа работы данного устройства. Кинетическая энергия при ударе преобразуется в другие виды энергии. Мгновенно увеличивается давление на поверхность, а затем происходит такой же моментальный спад. Следовательно, помимо силы удара, эффективными являются скорость и частота. В результате такого действия мелкие частицы заполняют пустоты, вследствие чего получается очень плотное ровное покрытие.

От качества материала, из которого изготовлена рабочая плита, зависят ее характеристики

Для изготовления плит применяется два вида материала: чугун и сталь.

Полезный совет! Выбирая агрегат с чугунной плитой, обязательно обращайте внимание на марку металла. Низкокачественная чугунная плита может покрыться трещинами при длительном использовании по гравию

Важное значение в ходе эксплуатации имеет также размер плиты: чем меньше ее площадь, тем лучше ее трамбовочные качества. Вибрационные показатели определяют, насколько качественно будет уплотняться поверхность

Если плиты имеют одинаковую массу, но разные вибрационные усилия, то агрегат с более высокими показателями будет утрамбовывать лучше.

Характеристики, определяющие эффективность инструмента

Эффективность применения виброноги с любым типом мотора зависит от нескольких характеристик.

1. Мощность мотора определяет частоту поступательных движений и влияет на производительность.
2. Площадь ударной площадки (трамбовочной подошвы) — от нее зависит мобильность устройства. Чем меньше подошва, тем удобней в работе инструмент в стесненных условиях.
3. Частота вибрации – ключевая характеристика производительности. Чем больше ударов в минуту совершает вибронога, тем большее пространство можно уплотнить в определенный временной промежуток.
4. Глубина трамбовки (амплитуда).
5. Вес устройства важен для целевого выбора. Например, легкая и маневренная конструкция нужна для трамбовки канав, более тяжелый агрегат важен для формирования траншей.
6. Расход топлива (для моделей с двигателем внутреннего сгорания бензиновых или дизельных).
7. Наличие антивибрационной системы для рукоятки (она бывает не у всех моделей), чтобы снизить вибрационную нагрузку на руки оператора во время работы.

Цена на вибротрамбовку зависит от типа мотора и перечисленных выше характеристик, а также популярности бренда.

Виды виброплит в зависимости от типа двигателя

1. Бензиновые – наиболее востребованные модели, которые отличаются небольшой ценой и простой эксплуатации. Рабочим элементом является двигатель внутреннего сгорания, работающий на бензине. Если сравнивать с дизельным вариантом, то данные модели менее восприимчивы к погодным условиям и легче запускаются.
2. Электрические – данные образцы имеют цену меньше, чем дизельные и бензиновые агрегаты, при этом не уступают в мощности. Из минусов – необходимость везде иметь подключение к электросети. Необходимо не забывать, что сечение кабелей подключаемых к двигателю должно соответствовать предполагаемой нагрузке.
3. Дизельные – наиболее дорогие модели, работающие на самом дешевом топливе, что делает такие образцы экономичным вариантом для покупки. Одним из недостатков моделей данного типа является высокий уровень шума, создаваемый мотором.

Возможность реверсного движения

Движения самодельной виброплиты, изготовленной так, как было изложено выше, возможны только в одном направлении. Поэтому, пройдя некоторое расстояние, приходится разворачивать её и только потом передвигаться в обратную сторону. Это уменьшает скорость работы и требует дополнительных физических усилий со стороны оператора.

Еще один чертеж варианта с бензиновым двигателем.

Для того, чтобы обеспечить вибрационной машине возможность реверсного движения, необходимо установить устройство, изменяющее направление вращения двигателя. После его установки и подключения, виброплита сможет передвигаться в двух направлениях.

При достижении края обрабатываемой площади оператор выключает двигатель и запускает его вращение в обратную сторону. Эксцентрик вибратора также станет реверсным и обеспечит машине возвратное движение.

Зачем уплотнять грунт?

Чтобы осознать масштаб проблемы, нужно понять значение процедуры уплотнения грунта. Так как грунт не относится к строительным материалам, то мы невольно перестаем учитывать его в процессе строительства. Грунт подвержен осадке, усадке, просадке, набуханию и другим процессам, которые могут вызвать деформацию основания и нанести вред всему дому.

• Осадка — это процесс уплотнения грунта под весом постройки. Основная задача уплотнения — сделать осадку равномерной, чтобы она проходила в рамках проектных значений.
• Просадка — это другой вид уплотнения, когда почва теряет свой объем из-за размачивания или перегнивания органики.
• Усадка происходит в результате температурных воздействий.
• Набухание — увеличение объема грунта из-за насыщения почвы грунтовыми водами.

На все эти процессы в равной степени влияет правильное уплотнение.

2 Уплотнение грунта пневматическими трамбовками

Это укатка катком (самоходного или прицепного принципа действия) на пневматическом колесном ходу. Такие катки бывают одно и двухосными, полуприцепными или прицепными, легкими и тяжелыми, барабанными и кулачковыми.

 В зависимости от характеристик катка одна машина за 4-12 проходов может качественно утрамбовать грунт толщиной до 50 см при максимальной ширине захвата 2, 8 метра.

Вибротрамбовка пневматическая

Основание выбора метода укладки (челночным способом или по спирально-кольцевому методу) тоже базируется на степени пластичности и деформации грунтов.

2.1 Виброплита

• вес;
• сила и частота вибраций;
• площадь плиты;
• вид двигателя.

По весу виброплита может быть:

• легкой;
• универсальной;
• средней тяжести;
• тяжелой.

Виброплита может быть с дизельным, бензиновым или электрическим двигателем, а управление ее может быть и ручным и дистанционным. Естественно, у каждого типа машин всегда есть свои функциональные преимущества и недостатки.

Поэтому, выбирая агрегат,  всегда учитывайте его специфические характеристики, указанные в техническом паспорте.  Например, нужно знать, что чем выше сила вибрации, тем меньше по размеру должна быть плита. От этой закономерности зависит долговечность срока службы аппарата.

Виброплита

Кроме того, стоит учитывать амортизацию техники и примерную производительность в зависимости от технических требований. Например, в трамбовках с бензиновыми двигателями нужно проверять свечи, а электрический агрегат нужно раз в 2 часа выключать для отдыха.

К своду правил обращения с вибротрамбовками можно дописать и такие моменты, как, не забывать предварительно прогреть двигатель. Любому движку хватит для прогрева 5-ти-7-ми минут. Желательно прикупить в комплекте к виброукладчикам амортизирующие вибрацию ручки. Эргономику труда никто не отменял.

Кроме того, всегда нужно следить за состоянием фильтров, от состояния которых будет напрямую зависеть длительность сроков эксплуатации аппаратов. Бумажные фильтры, как правило, просто стряхивают, продувают. А фильтры из поролона стоит почаще промывать в теплой воде с мылом, и перед установкой хорошо просушивать.

2.3 Подведем итоги: существует три варианта трамбовки грунтов

Укатка – производиться обычно при помощи ручного или механического катка. Прокатывая одно и тоже место несколько раз подряд, каток уплотняет слои поверхностного грунта до нужного состояния.

Вибрация – эффективный метод уплотнения для сыпучих и маловлажных грунтов. Катки здесь комплектуются, как правило, виброплитой или другим приспособлением для вибротромбовки, в сочетании с укатывающими элементами. Либо используются вибротрамбующие машины различных модификаций.

Трамбование – производится при помощи укладки на поверхность плиты, вес которой должен быть достаточным для уплотнения нужного грунта, но варианты механических или ручных, производственных и самодельных трамбовок мы рассмотрим уже в другой статье.

Рейтинг лучших: 5 проверенных моделей

Подобрали пять моделей современных виброплит от проверенных производителей.

CHAMPION PC9045F

Прямоходная виброплита, оснащена четырехтактным бензиновым двигателем мощностью 6.5 л. с. Сила удара — 15 кН.

Относится к профессиональному строительному оборудованию.

Применяется для таких задач:

• Ремонт дорожного покрытия.
• Укладка асфальта.

Утрамбовка щебня и песка.

Ключевые особенности:

• Двигатель оснащен датчиком критического уровня масла. Датчик следит за уровнем масла в картере мотора, если масла недостаточно — виброплита не запустится.
• Ручной стартер для запуска.
• Компактная конструкция позволяет работать в труднодоступных местах — около столбов, в траншее, рядом с бордюром или стеной и т. п.
• Виброплита оснащена топливным баком на 3,6 литра.
• Максимальная уплотняемая площадь — 416 м2/ч.

Что говорят пользователи:

• Отлично подходит для работы в ограниченном пространстве — там, где не проедет каток, свободно пройдет виброплита;
• Прекрасно заводится в мороз;
• Легко перемещается вручную (не требует много усилий);
• Ручка снабжена механизмом, который уменьшает передачу вибрации на руки оператора.

DDE VP160-HK

Виброплита реверсивного типа, с бензиновым двигателем Honda GX200. Сила удара — 30,5 кН.

Ключевые особенности:

• Высокопроизводительная виброплита, оснащенная двигателем с мощностью 6 л.с.
• Мощный двигатель позволяет уплотнять грунт на глубину до 50 сантиметров за 1 проход.
• Эффективная передача или отбор крутящего момента от двигателя к эксцентрику (осуществляется с помощью мощного 3-кулачкового сцепления).
• Ротор вибратора оснащен усиленными стальными втулками, а двигатель установлен на прочном креплении. Виброплита служит долго и надежно.
• Есть транспортировочные колеса для удобного перемещения.

Что говорят пользователи:

• Большой моторесурс у двигателя.
• Высокое качество материалов, из которых изготовлен аппарат.
• Удобна в работе.

RedVerg RD-29155

Прямоходная виброплита с четырехтактным бензиновым двигателем. Мощность двигателя — 6,5 л.с., сила удара — 13 кН.

Ключевые особенности:

• Виброплита RedVerg имеет прочное основание из толстого листа штампованной стали.
• Защитный кожух предотвращает попадание посторонних предметов на приводные ремни.
• Оснащена мягкой рукояткой, которая гасит вибрации.
• В комплектации есть полиуретановая подушка — позволяет аккуратно укладывать брусчатку или тротуарный камень.
• Есть оросительная система — дополнительный бачок для воды, с помощью которого можно увлажнять поверхность под плитой при укладке асфальта.

Что говорят пользователи:

• Простая в управлении.
• Лучший вариант по соотношению цена/качество.

Elitech ПВТ 60 БВЛ

Бензиновая виброплита с надежным четырехтактным двигателем. Мощность — 6.5 л.с., центробежная сила — 10,5 кН.

Ключевые особенности:

• Двигатель виброплиты этой модели установлен на усиленной раме.
• Работает без перебоев при сильной жаре, а также при морозах. Полный температурный диапазон — от -10 до +40 оС.
• Аппарат оборудован ударопрочным кожухом для защиты ременной трансмиссии.
• Виброплита оснащена антивибрационной системой. Снижает негативное влияние вибрации на двигатель и продлевает срок его службы.
• Есть оросительная система с баком на 10 литров.
• Эргономичная ручка управления. Удобно складывается для хранения или перевозки.
• В комплекте есть транспортировочные колеса для удобного перемещения по площадке.

Что говорят пользователи:

• Легко заводится.
• Неплохое качество сборки.
• Из недостатков — при вибрации могут откручиваться болты транспортировочных колес.

CHAMPION PC5431F

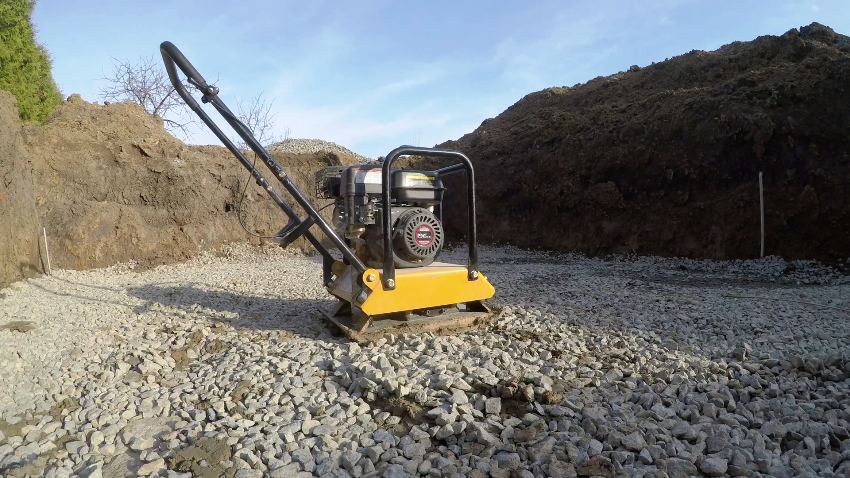

Компактная бензиновая виброплита прямоходного типа. Оснащена четырехтактным двигателем, мощность — 2.3 л.с., сила удара — 8.2 кН.

Ключевые особенности:

• Частота вибрации — 5140 ударов в минуту, глубина уплотнения — 200 миллиметров.
• Корпус выполнен из ударопрочного пластика. Обеспечивает надежную защиту исполнительных механизмов аппарата от ударов щебня и мелкого камня, а также от попадания пыли.
• Виброплита оснащена специальной системой амортизации, которая хорошо поглощает вибрации. Благодаря этой системе детали двигателя меньше изнашиваются и дольше служат.
• Есть датчик уровня масла в двигателе.
• Удобная рукоятка. Можно регулировать по высоте, на рукоятке находятся все элементы управления устройством.

Что говорят пользователи:

• Компактная и легкая виброплита, удобна в использовании и перевозке.
• Отлично выполняет свою работу.

Виброплита своими руками: советы по эксплуатации

Созданная своими руками вибротрамбовка станет предметом самоуважения и обеспечит бесперебойную работу, если придерживаться определенных правил эксплуатации:

• перед включением агрегата проверить прочность креплений и наличие повреждений, выявленные недостатки устранить до использования;
• после включения дать двигателю прогреться 2-3 минуты;
• использовать виброплиту только на сыпучих поверхностях;
• своевременно осуществлять замену воздушных фильтров и масла в бензиновых моделях (каждые 100 часов работы);
• не допускать перегрева двигателя;
• содержать устройство в чистоте и проводить профилактическое техобслуживание;

Не желательно перегружать двигатель самодельной виброплиты утрамбовывая чересчур сильно или двигаясь слишком быстро

если используется полиуретановый коврик, он должен очищаться после каждого применения.

Полезный совет! При необходимости уплотнения нескольких слоев каждый пласт следует утрамбовывать отдельно. Это обеспечит качество и продлит долговечность работы механизма.

Чтобы уменьшить вибрацию при работе, требуется сделать на ручку петли из толстой веревки и держаться за них. В таком случае воздействие на кисти и верхние конечности значительно уменьшается. Если нужно поливать поверхность, следует прикрепить бак с водой и шланг, из которого вода будет подаваться и последовательно орошать необходимые участки. Нужно следить за тем, чтобы влага не попадала на двигатель.

Если после одного прохождения поверхность уплотнилась недостаточно, рекомендуется повторить действие до достижения желаемого результата. Чаще всего нужно делать трамбовку одного участка прохождением 5-6 раз.

Для безопасного использования виброплиты нужно проследить чтобы все гайки и болты были надежно затянуты

Появление виброплит ускорило процесс уплотнения поверхностей в сотни раз. Разнообразие модификаций позволяет подобрать необходимый механизм для качественной и комфортной работы. Возможность изготовления самодельной виброплиты сделала доступным использование агрегата людьми с различными материальными возможностями.

Область применения и конструкция инструмента

Вибротрамбовку из-за характерного внешнего вида и совершаемых в ходе работы «прыжковых» движений также называют «виброногой». Инструмент используется в различных видах работ:

• закладка пешеходных дорожек;
• формирование аккуратной придомовой территории;
• уплотнение грунта перед настилом пола в строительстве одноэтажных домов и сооружений;
• при прокладке труб, кабелей и строительстве коммуникационных колодцев для уплотнения засыпки;
• формирование грунтовых подушек под фундаменты зданий, трамбовка котлованов;
• уплотнение грунта вокруг свай;
• ямочный ремонт дорог;
• укрепление грунта насыпей и канав.

Устроен прибор следующим образом: в верхней корпусной части с рукояткой для управления находится двигатель. Движение мотора передается через кривошипно-шатунный механизм на двигающийся возвратно-поступательно поршень – это внутренний элемент виброамортизатора («нога» трамбовки). К движущемуся вниз и вверх виброамортизатору прикреплена плоская ударная площадка, которая воздействует на грунт, заставляя его уплотняться.

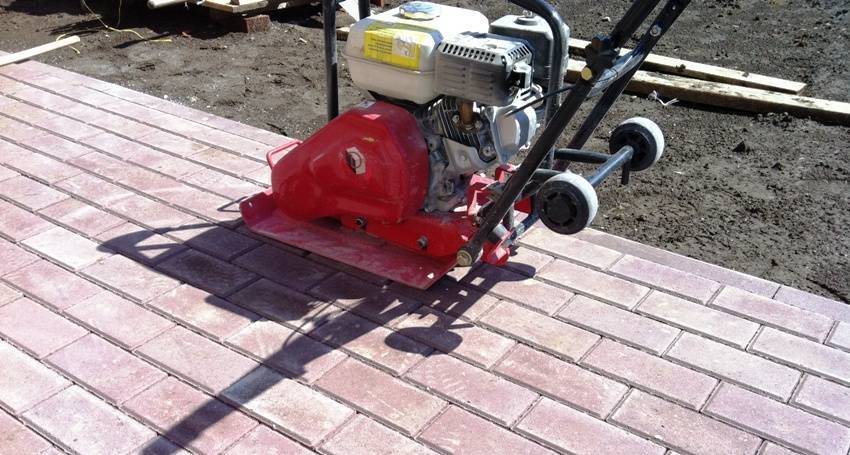

Для укладки плитки

Для укладки брусчатки нужны легкие и маломощные аппараты, бьющие с силой не более 10-11 кН. Такие машинки уплотнят песчаную подушку на необходимые 10-15 см., а при укладке не повредят плитку

При покупке обратите внимание на наличие специальной амортизирующей подушки на плиту для работы с брусчаткой и тротуарной плиткой. Инструмент этого класса самый дешевый, достойный аппарат обойдется не дороже 30 000 руб

Рекомендую к покупке тем, кто строит дом своими силами.

1. Sheppach HP 1300 S – от 24 500 руб.

Машина произведена с немецкой дотошностью к деталям: комплектующие и материалы достойного качества. При этом недорогая и предельно компактная. Вибрационное машины усилие 13 кН, этого недостаточно для уплотнения асфальта и много для укладки плитки. Зато в комплекте идет полиуретановая насадка для укладки брусчатки.

Плюсы:

• Высокая мощность двигателя обеспечит большой ресурс инструмента
• Возможна регулировка оборотов и силы удара
• Есть транспортировочные колеса, ручка складывается
• Рабочая подошва маленькая и закруглена, можно работать возле стен и в углах.

Минусы:

• Высокий шум. 105 дБ шума – большой недостаток этого двигателя. Хонда шумит на 20-30 дБ меньше.
• Вес несколько избыточный для укладки тротуарной плитки

Характеристики Sheppach HP 1300 S

Характеристика	Значение
Размеры плиты, см.	54 х 42
Двигатель	Lifan
Тип запуска	Ручной
Мощность, л.с.	6.5
Вес, кг	86, 5
Частота вибраций, уд./ мин.	5500
Скорость перемещения, м./ мин.	15
Глубина уплотнения, см.	30
Сила удара, кН	13
Принцип работы	Прямоходная
Уровень шума	105 дБ
Комплектация	Коврик для плитки
Разработка / производство	Германия

На следующем видео можно увидеть эту виброплиту в действии:

2. HAMER X-60C – от 19 500 руб.

Главное достоинство этого аппарата – низкая стоимость.  Эта машина для непродолжительных работ и непрофессионального использования из-за высокого уровня шума и вибраций на ручке. Двигатель Loncin в целом надежный, но требует своевременного обслуживания.

Характеристики HAMERX-60C

Характеристика	Значение
Размеры плиты, см.	32 х 49
Двигатель	Loncin 154F
Тип запуска	Ручной
Мощность, л.с.	3
Вес, кг	60
Частота вибраций, уд./ мин.	5100
Скорость перемещения, м./ мин.	20
Глубина уплотнения, см.	20
Сила удара, кН	9
Принцип работы	Прямоходная
Уровень шума	120 дБ
Комплектация	коврик для плитки, транспортировочные колеса
Разработка / производство	Китай

Эксперт рассказывает о характеристиках этой модели:

3. Zitrek Z3K60 – от 24 500 руб.

Машина выполнена добротно, приятна в управлении, качество деталей на высоком уровне. Этот аппарат для длительной работы. Полиуретановый коврик для плитки придется купить отдельно. Это единственный недостаток этой модели.

Характеристики Zitrec Z3K60

Характеристика	Значение
Размеры плиты, см.	53 х 37
Двигатель	Loncin 160F
Тип запуска	Ручной
Мощность, л.с.	5,5
Вес, кг	63
Частота вибраций, уд./ мин.	5400
Скорость перемещения, м./ мин.	15
Глубина уплотнения, см.	35
Сила удара, кН	11
Принцип работы	Прямоходная
Уровень шума	105 дБ
Комплектация	транспортировочные колеса, нет коврика
Разработка / производство	Чехия / Китай

Автор следующего видео рассказывает о впечатлениях после покупки этой виброплиты:
