Конструкция и монтаж внутрипольных конвекторов отопления

Установка

Первый этап монтажа внутрипольных конвекторов – это всегда подготовка специальной ниши для установки устройства. В случае встраиваемых в пол конвекторов это может быть как обычная бетонная стяжка, так и монтаж в фальшпол. Оба варианта монтажа таких конвекторов возможны только в случае, если в помещении ремонт еще не закончен, а полы еще не установлены.

При выборе ниши для отопительных агрегатов следует обратить внимание на следующие показатели

• Глубина отверстия. Глубина ниши должна быть примерно на 10-15 мм больше высоты самого устройства. Такую цифру чаще всего указывают производители в руководстве пользования отдельных моделей. Страховочные миллиметры позволят грамотно выровнять короб устройства, а также решетку с уровнем пола.
• Ширина и длина ниши. Здесь специалисты советуют добавлять к размерам устройства от 5 до 10 мм – так вы сможете грамотно укрепить корпус устройства и не испытаете затруднений при укладке коммуникаций.

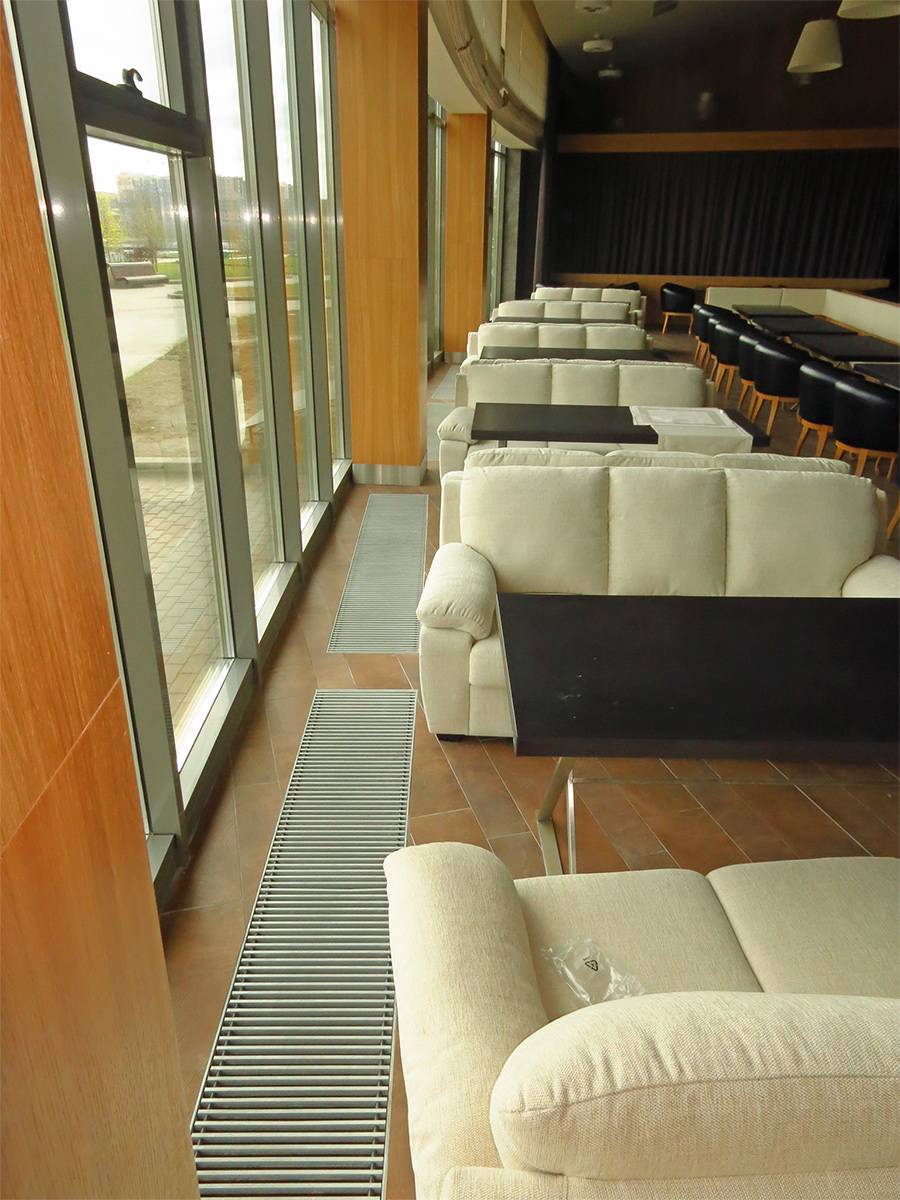

• Расстояние от окна и стен. Специалисты рекомендуют оставлять от 5 до 15 см между установленным агрегатом и окном (или панорамными окнами). Если речь о расстоянии от устройства до стен, то здесь следует выдержать от 15 до 30 см во избежание образования плесени в углах и скопления тепла только на стенах.
• Шторы. Шторы или тюль являются незаменимым элементом в большинстве стилевых решений. Учитывайте, что они не должны препятствовать циркуляции воздуха, следовательно, не должны закрывать обогреватели от помещения. Идеальным вариантом для встроенных конвекторов будут небольшие и легкие шторы в стиле кантри или прованс, жалюзи или скручиваемые тканевые модели.
• Изоляция и теплопотери. Неграмотное размещение обогревательного устройства приводит к снижению эффективности обогрева и самого КПД устройства. При монтаже обязательно воспользуйтесь изоляционным материалом, иначе все образованное агрегатом тепло будет обогревать не комнату, а ближайшие 1-2 квадратных метра пола
• Устойчивость. Прибор монтируется до состояния полной устойчивости и стабильности. Для регулирования удобной высоты могут быть использованы специальные опоры или кронштейны. В качестве дополнительной стабилизации устройства в нише могут быть использованы различные фиксирующие рабочие растворы. Такая стабилизация положения агрегата необходима для будущей установки трубных коммуникаций, которые при малейшем смещении проводки могут привести к затоплению помещения и порче напольного покрытия.

При установке встроенного в пол конвектора, работающего на воде, возможны всего 2 способа подключения коммуникаций.

Гибкое. Такое подключение предполагает использование гибких коммуникаций или шлангов, подающих теплоноситель в теплообменник. Однозначный плюс такого подключения в том, что коммуникации легко убираются во время уборки агрегата, а затем свободно закрепляются обратно. Минусом такого подключения является относительная недолговечность и уязвимость гибких коммуникаций.

В случае подключения электрического встраиваемого в пол конвектора вам достаточно грамотно проложить провода и подсоединить устройство к сети в 220 вольт. Заземление в данном случае не потребуется, так как коммуникации в современных внутрипольных конвекторах изготавливаются априори с заземлением. Проследите, чтобы вся проводка была спрятана под полом – так вы обезопасите себя от травм, а само устройство – от преждевременной ломки.

Дополнительные советы по монтажу встроенных в пол конвекторов.

• Лучшим материалом в обвязке встраиваемых конвекторов считаются именно металлопластиковые трубы или коммуникации. Они одновременно обладают достаточной прочностью для длительного использования и пластичностью для удобного размещения в любых условиях укладки.
• Коммуникации, вне зависимости от их вида, следует вмуровать в бетонное покрытие либо укрыть фальшполом. На этом участке укладки коммуникаций не должно быть лишних соединений или переключателей, именно поэтому чисто металлические варианты здесь непрактичны. В случае укладки фальшпола есть возможность установки коммуникаций любого типа, однако рекомендованными материалами здесь остается металлопластмасса или полипропилен.
• При установке агрегата и последующей укладке решетки или декоративной рамки возможно образование просветов и свободного пространства между настилом. Специалисты советуют заполнять его силиконом.
• Монтаж труб контура к устройству следует проводить с помощью специальных накидных гаек (их еще называют «американками»).

Проверяем систему отопления

Монтаж внутрипольного конвектора требует проверки уровня готовности отопительной системы. Требуется провести проверку хода и качества воды в контуре труб, к которым будет подсоединяться агрегат. Лучший способ проверить — перекрыть трубы и слить теплоноситель.

Необходимые инструменты, которые понадобятся для монтажа внутрипольного конвектора:

• Сантехнические ключи.
• Строительный уровень.
• Резчик.
• Дальномер.
• Пассатижи.
• Паяльник, сварка, горелка или пресс инструмент (в зависимости от материала отопительной системы).
• Рулетка.
• Перфоратор.
• Труборез.
• Отвертка на плюс и минус.
• Паковочная нить.
• Пистолет для монтажной пены.
• Маркер.
• Строительный пылесос.

Мы указали общий список оборудования, которое может понадобиться вам в монтаже внутрипольного конвектора. Этот пункт индивидуален для каждого.

Проверяем комплектацию конвектора

Стоит разделить конвекторы на две группы — с максимальной и минимальной комплектацией. Минимальная: теплообменник и короб, выравнивающие болты, крепежи к полу и, конечно же, гарантия с инструкцией. К максимальной стоит отнести сервопровода, декоративную решетку, краны. Монтаж внутрипольных конвекторов требует наличия всех составляющих элементов.

Отопление электрическими теплыми полами

Электрические системы отопления разделяются на следующие типы:

1. Кабельные;
2. Термические нагревательные маты;
3. Изделия инфракрасного излучения (пленочные, ПЛЭН, стержневые).

Одножильные и двухжильные кабели являются базовой модификацией теплых полов – их размещают в бетонной стяжке толщиной не менее 30 – 50 мм. Термические маты более совершенны конструктивно – кабель меньшего сечения здесь уже уложен и закреплен на полимерной рулонной основе – это облегчает процесс монтажа, но ограничивает удельную мощность.

Инфракрасные системы нагрева полов более сложны в устройстве и значительно дороже кабельных аналогов. Комплексы инфракрасной серии реализуют свою работу за счет нагрева конструкции пола посредством излучения инфракрасного диапазона.

Еще один способ реализации отопления с помощью электричества – использование собственных генераторов электричества – солнечных панелей и ветрогенераторов. Использование альтернативных источников энергии имеет массу особенностей – подробно прочитать об этом можно здесь.

Решетки для конвектора

          Выбирая решетку к конвектору стает вопрос деревянная или алюминиевая. На самом деле все зависит от индивидуальных предпочтений. Хотелось бы подчеркнуть , что деревянные решетки изготавливаются только из натурального дерева. Для предохранения решетки, изготовленной из дерева, рекомендуется применять морение или лакирование. Алюминиевые решетки считаются более износостойкими, так как дополнительно проходят процесс аннодирования. Все решетки выдерживают нагрузку от 40 кг на одну планку. Единственный момент, так это то , что деревянная решетка более подвержена внешнему износу, то есть более видны будут затирания от ходьбы по ней.

Рейтинг производителей

Согласно статистике повышенной популярностью сейчас пользуются именно водяные конвекторы. Эти устройства делят на две категории. В первом случае речь идет о системах с естественной циркуляцией, а второй вариант предусматривает наличие вентиляторов, обеспечивающих принудительное движение воздушных потоков. Среди производителей техники первого типа есть компании, которые можно выделить.

Technoheat

Бренд, являющийся одним из лидеров отрасли, чья продукция представлена на российском рынке. К основным конкурентным преимуществам можно отнести максимальную надежность устройств, а также оптимальное сочетание цены техники и ее эксплуатационных качеств.

Eva

Популярный российский производитель, качество и доступность продукции которого уже давно оценил потребитель. Среди главных плюсов данного оборудования демократические цены и высокое качество.

Чешская компания, занимающая одну из лидирующих позиций среди производителей современной отопительной техники.

Mohlenhoff

В данном случае речь идет о бренде, ставшем символом традиционного немецкого качества. Однако это не позволило ему подняться на вершину рейтинга популярности. Основной причиной стала неконкурентоспособная стоимость внутрипольных конвекторов для систем водяного отопления.

Как уже было отмечено, конструкции систем, включающих в себя встроенные отопители с принудительной циркуляцией, предусматривают наличие одного или же нескольких вентиляторов. Существуют компании, специализирующиеся на разработке и выпуске подобных образцов техники, которые вошли в тройку лидеров.

Mohlenhoff и Technoheat

Стоит отметить, что в данном случае достаточно тяжело выделить бесспорного фаворита среди этих двух представителей отрасли. Немецкая компания лидирует в премиальном сегменте, тогда как вторая марка доминирует среди производителей более бюджетных устройств.

«Бриз»

Популярный отечественный бренд, более чем успешно конкурирующий на сегодня с зарубежными компаниями. В число неоспоримых плюсов выпускаемых конвекторов, прежде всего, следует включить доступную стоимость, оригинальный дизайн и широкий ассортимент моделей.

Minib

Еще одна марка, представляющая на рынке Чехию, которая вместе с упомянутой выше Kermi» является одной из самых узнаваемых. К главным преимуществам продукции относятся высокий уровень качества, эффективность, длительный срок эксплуатации и функциональность.

Производители внутрипольных конвекторов, цены

На российском рынке представлен достаточно широкий выбор внутрипольных конвекторов. По отзывам особой популярностью пользуются следующие модели радиаторов:

Правила замены труб отопления в многоквартирном доме вы найдете здесь.

Разброс цен весьма существенный. Можно найти теплообменники по 6 тыс. рублей. Цены на брендовые изделия достигают 60 тыс. рублей. Естественно, что от стоимости зависит и качество материалов. На решетке может быть нанесено анодирование покрытие, которое не стирается со временем. В дорогих моделях более жесткое корыто. Благодаря этому продлевается срок эксплуатации и упрощается монтаж внутрипольных конвекторов.

В стоимость теплообменника также следует включить дополнительные расходы арматуру для обвязки. Вполне вероятно, что потребуются еще и крепежные элементы – в дешевых моделях крепеж недостаточно женский. О том, как выбрать арматуру для обвязки радиатора в системе водяного отопления мы писали здесь.

Процесс монтажа

Размеры внутрипольного конвекционного обогревателя и ниши для него.

Если вы хотите выполнить монтаж внутрипольного конвектора своими руками, рекомендуем продумать место под его установку еще на этапе строительства здания – так будет проще организовать подходящей глубины нишу. Причем сама ниша должна быть на 1-1,5 см больше (на каждую сторону), чем металлический короб прибора. Одновременно с этим нужно проследить, чтобы верхняя часть, где будет располагаться декоративная решетка, была на одном уровне с будущим напольным покрытием.

Рекомендуем сначала выбрать внутрипольный конвектор, а уже потом заниматься полами, чтобы у вас на руках были размеры короба

Обратите внимание что окончательную стяжку мы будем заливать уже после установки отопительного прибора.. После того как ниша будет готова, можно приступать к монтажу оборудования. Крепим короб внутрипольного конвектора с помощью идущего в комплекте крепежа

Проверяем правильность монтажа с помощью строительного уровня – обогреватель должен располагаться в нише ровно, без перекосов. Дальнейший монтаж предусматривает подключение к отопительной системе или электросети – для этого используются пластиковые трубы, гибкие шланги или металлические трубы подходящего диаметра

Крепим короб внутрипольного конвектора с помощью идущего в комплекте крепежа. Проверяем правильность монтажа с помощью строительного уровня – обогреватель должен располагаться в нише ровно, без перекосов. Дальнейший монтаж предусматривает подключение к отопительной системе или электросети – для этого используются пластиковые трубы, гибкие шланги или металлические трубы подходящего диаметра

После того как ниша будет готова, можно приступать к монтажу оборудования. Крепим короб внутрипольного конвектора с помощью идущего в комплекте крепежа. Проверяем правильность монтажа с помощью строительного уровня – обогреватель должен располагаться в нише ровно, без перекосов. Дальнейший монтаж предусматривает подключение к отопительной системе или электросети – для этого используются пластиковые трубы, гибкие шланги или металлические трубы подходящего диаметра.

Если вы устанавливаете водяной конвектор, предусмотрите тонкие неглубокие ниши для прокладки труб/шлангов. При монтаже электроприбора рекомендуем проложить соединительные провода в кабель-каналах или в трубах, чтобы их можно было без проблем заменить. Подающие трубы с теплоносителем рекомендуем обернуть в теплоизоляцию.

Трубы для радиатора также будут залиты стяжкой.

На следующем этапе заливаем бетонную стяжку – наш монтаж внутрипольного конвектора своими руками близится к завершению. Результатом данного этапа должен стать черновой пол, с несколько выступающим из него металлическим коробом. Далее производим завершающее выравнивание пола, приступаем к укладке напольного покрытия. На последнем этапе размещаем над коробом декоративную решетку – лучше всего подобрать ее в один тон с цветом полов.

Монтаж внутрипольных конвекторов своими руками сложен тем, что нужно правильно подобрать размеры ниши – чтобы металлический корпус прибора располагался на правильной глубине. Рекомендации по этому вопросу вы сможете найти в технических паспортах. Хуже всего, если придется выполнять монтаж в уже готовом построенном доме – не факт, что можно будет продолбить нишу в черновом полу, так как это может повлиять на его прочность. В этом случае нужно будет увеличить высоту чернового пола во всех помещениях.

Разные модели встраиваемых радиаторов

Они различаются:

По конструкции

По этому признаку радиаторы отопления подразделяются на те, что обладают корпусом и те, что обходятся без него. Последние на первый взгляд выгоднее приобретать, однако их установка требует значительных затрат. Потому что конвекторы такого типа без внешней оболочки требуют дополнительной теплоизоляции той ниши, куда их монтируют.

По материалам изготовления

Бывают модели с корпусом из стали, алюминия или меди. Последние два варианта дороже, но лучше по физико-механическим характеристикам.

По характеру конвекции

Конвекция может быть естественной, обеспечиваемой лишь нормальными физическими процессами, когда горячий воздух поднимается только за счет того, что он легче, а холодный – опускается потому, что он тяжелее. Существуют еще модели со специальными вентиляторами, где конвекция вынужденная. Такие внутрипольные радиаторы более эффективно производят обогрев помещения. Однако они еще и дороже. А главное – их работа сопровождается заметным шумом. С подобным готовы мириться далеко не все.

Такие системы отопления бывают разных видов

В зависимости от разновидности применяемого теплоносителя

По этому признаку встраиваемые радиаторы подразделяются на водяные и электрические. Первые подключаются к центральной системе отопления дома. Вторые работают от электросети.

К тому же существует широкий ассортимент внутрипольных конвекторов разного дизайна. Встречаются угловые, прямоугольные, полукруглые вариации с решетками большого спектра форм, цветов и материалов. Решетки бывают жесткие (или линейные) и рулонные, причем последние являются относительно дорогим, но более удобным решением. Вы сможете подобрать модель, наилучшим образом приспособленную работать на дизайн вашего помещения, вписываясь в его неповторимый стиль.

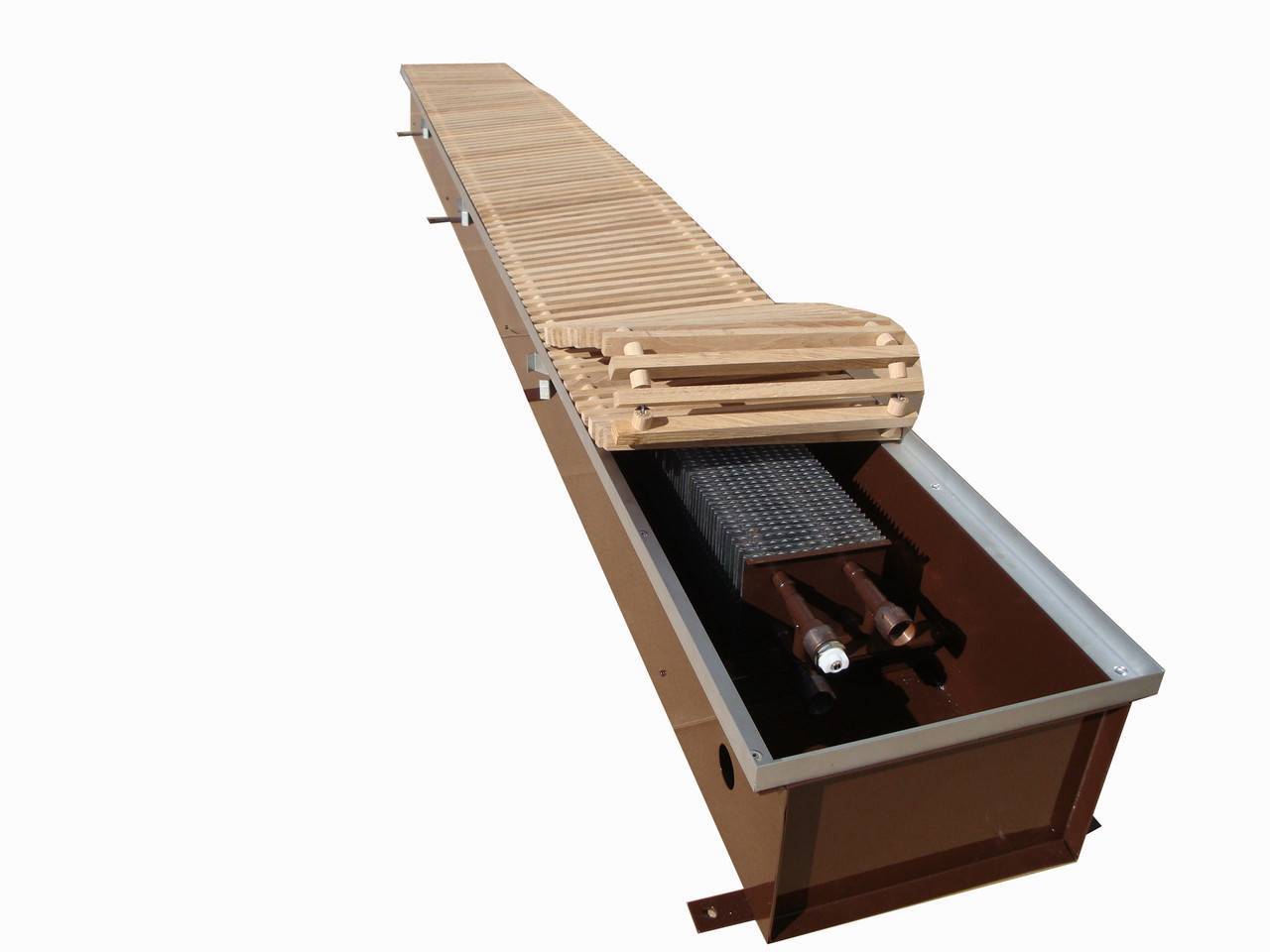

Рулонные решетки являются более дорогим решением

Классификация

Конвекторы, используемые в водяных отопительных системах, могут различаться конструктивными особенностями, техническими характеристиками, методом управления и т.д. Эти устройства принято разделять по типу исполнения на следующие виды:

настенные модели. Характерная особенность этого вида – небольшой вес и компактный размер, что позволяет производить установку на стены помещения, в том числе и гипсокартонные. Заметим, что несмотря на небольшие габариты, эти устройства значительно эффективнее обычных радиаторов водяного отопления;

Настенное исполнение

модели напольного размещения. Конструкция устройств данного исполнения имеет много общего с настенными моделями, она представляет собой цельный блок. Заметим, что у материала, из которого выполнен корпус конвектора, низкое тепловое напряжение, это позволяет размещать устройство рядом с различными предметами без риска повредить их;

Напольное исполнение

встраиваемые модели, данный тип оборудования предназначен для размещения в полу или стенах помещения. Такой вариант установки не будет нарушать общую концепцию интерьера в помещении.

Встраиваемые в стену (A) и в пол (В) модели

Протечка конвектора

Если у вас потек обычный радиатор, вы заметите это сразу, потому что увидите под ним лужу.

А если потечет внутрипольный конвектор, вы это обнаружите только после того, как подмокнет весь ламинат и вода поднимется выше его уровня.

При этом гаранитровано будут затоплены все соседи снизу.

Когда у обычного радиатора подтекают подводы, что вы делаете? Берете обычный разводной ключ и спокойно их подтягиваете.

А когда подтекает конвектор, то все соединения будут покрыты очень горячей и очень непрозрачной водой. И вымачивать эту воду тряпкой очень неудобно.

У радиаторов очень острые края и когда вы будете доставать оттуда воду, порезы пальцев вам обеспечены.

Также не забывайте, что нормально греют только конвекторы с вентилятором. А вентилятор это электрический прибор, который питается от напряжения 220В.

И в случае с протекающим конвектором, эффект будет вполне очевидный, как будто электропроводку засунули в воду.

А еще, в нише внутрипольных конвекторов постоянно копится грязь и пыль, а убирать там, как мы выяснили, не очень удобно.

Устройство водяного бытового конвектора

Еще одним фактором, который следует учитывать при выборе этого оборудования, является материал, из которого изготавливается конвектор.

Так, основными материалами, из которых изготавливаются секции водяных радиаторов, являются следующие:

• сплав меди с алюминием;
• панели из биметалла;
• алюминий;
• стальные элементы.

Медно-алюминиевые модели являются самыми дорогостоящими. Схема подключения конвекторов отопления из этого материала предусматривает монтаж медных соединительных частей, которые имеют весьма большую цену.

Гораздо более выгодной станет установка батарей из стали.

Эти устройства могут подключаться одним из двух способов:

• посредством бокового крепежа;
• с помощью нижней фиксации к системе.

Разница между напольной и внутрипольной установкой

Тип установки конвектора зависит от конструкции прибора — напольное исполнение предполагает, что устройство будет расположено выше уровня пола. Монтаж в пол осложняется необходимостью подготовить углубление, в которое помещается прибор. Прокладка труб производится в зависимости от того, на каком уровне расположены входные соединения конвекторов.

Монтаж конвектора напольного типа

Для монтажа устройства напольного типа следует подготовить поверхности — конвектор должен быть установлен прочно, надежно, чтобы исключить его смещение относительно труб подачи теплоносителя. В моделях КЗТО Элегант предусмотрены специальные подставки с креплением к полу. Приборы должны быть выведены в одну горизонтальную плоскость, расстояние от стены — примерно 5 см.

Монтаж конвектора внутрипольного типа

Установка конвектора в пол производится в заранее подготовленные углубления, размеры которых зависят от выбранной модели. Например, прибор КЗТО модели Бриз В (с принудительной конвекцией) устанавливается в углубление не менее 125 мм по высоте корпуса и 265 мм по ширине с учетом небольшого монтажного зазора. На корпусе имеется место для монтажа защитно-декоративной решетки. Внутрипольные устройства располагаются вдоль стен на расстоянии от 5 см, вдоль остекленных поверхностей рекомендуется выдерживать расстояние от 10 до 25 см, чтобы создать пространство для тока воздуха вверх и эффективного перемешивания масс.

Монтаж и подключение внутрипольных конвекторов

Возьмём за пример идеальный вариант, когда сначала проектируется и возводится помещение с учётом последующего оснащения встроенными конвекторами, а уж потом мы их внедряем в пол. В противном случае без помощи специалистов точно не обойтись.

Монтаж

Первое, что делаем, готовим ниши в полу.

При этом учтите, что устройства могут монтироваться не только в бетонную стяжку, но и в фальшпол — деревянный подиум.

Глубина ниши. Производители приборов рекомендуют делать её на 10—20 мм больше высоты конвектора. Это позволит выровнять короб по уровню и состыковать его заподлицо с напольным. По ширине и длине советуют добавлять 5—10 см от габаритов короба, чтобы была возможность его хорошо закрепить.

Справка. Размещать конвектор в нише лучше так, чтобы теплообменник был дальше от окна и ближе к комнате — тёплый воздух быстрее поступит по назначению.

• Расстояние от окна. Рекомендуемое — 5—15 см для свободной циркуляции воздуха. От стен (если они рядом) — 15—30 см, чтобы не шло чрезмерное тепло на стены.
• Шторы. Тут уж производители уходят от ответа, как совместить этот элемент декора с конвектором. Действуем логически: сначала монтируется система отопления, а под неё подстраивается штора таким образом, чтобы не препятствовать циркуляции воздуха.
• Теплопотери и изоляция. Проследите, чтобы изоляционный материал обязательно присутствовал. Иначе греть конвектор будет пол рядом, а не помещение.

Подключение

Если речь о водяном конвекторе, то есть два способа:

1. Гибкое подключение — гибкими шлангами. Такие проще убирать: можно просто поднять теплообменник и ликвидировать пыль и мусор.
2. Жёсткое подключение — с помощью подающего клапана. Оно надёжнее, но менее удобно в эксплуатации.

Электрический встроенный конвектор подключается к сети 220 вольт. Главное: все провода лучше проложить заранее, спрятав их под полом. Снаружи класть категорически недопустимо. При этом сечение и материал провода должны соответствовать паспортным данным конвектора.

Монтаж и подключение лучше доверить специалистам.

Монтаж

Подобное оборудование можно расположить по-разному:

• в качестве конвектора, встраиваемого в подоконник, что позволит создать превосходную тепловую завесу. Она эффективно защитит окна от замерзания и от запотевания;
• будучи установленным у внешней стены, он не даст ей особо промерзать;
• вариант установки у входной двери создаст преграду на пути холодного воздуха, проникающего снаружи.

Для крепления короба к основанию используют угловые регулирующиеся кронштейны. К уголкам его фиксируют, используя винты. Короб, таким образом, можно установить в любом нужном положении. В горизонтальной плоскости верх лотка с решеткой располагают заподлицо с финишным покрытием.

Подключение имеет минимум специфических особенностей.

Для водяного устройства важно выполнить соединения в лотке, поскольку устранение любых неполадок в стяжке будет крайне затруднительно. Для подключения используют две трубы: подающую, на которую устанавливают термостатический клапан, и обратную с запорным вентилем

Для стравливания воздуха пользуются краном Маевского.

Если устанавливают электрический конвектор, главное, не ошибиться в выборе сечения медного провода. Его рассчитывают, взяв за основу 1 кв. мм сечения на 8 А пикового тока.Заливают стяжку на требуемую высоту.

На заметку
Оборудование можно устанавливать в деревянный пол. Лоток в этом случае размещают между лаг и выставляют так чтобы решетка оказалась на одном уровне с финишным покрытием.

https://youtube.com/watch?v=AIEgi_eDjUM

2022 prestigpol.ru

Ниша под конвектор встроенный в пол — устройство

Проще всего сделать нишу на первом этаже в земляном полу.

• Ниша должна быть покрыта слоем гидроизоляции. Причем, гидроизоляция ниши, должна быть совмещена с гидроизоляцией основного пола.
• Размер ниши должен подходить к размеру радиаторов. От стен ниши до краев радиатора должно быть расстояние не менее 100мм. Расстояние от края ниши до окна должно быть 50-250 мм.

• Общая конструкция ниши под радиатор, хорошо виден на рисунке. Эта схема устройства ниши под радиатор на первом этаже дома.
• Если нишу нужно сделать на втором и третьем этажах, нужно предусмотреть опускание балок перекрытии на нужную высоту.
• Нишу можно оштукатурить, но предварительно нужно ее утеплить. Лучше использовать пенополистирол. Это жесткий утеплитель, который дополнительно усилит нишу. Утепление снизит тепловые потери на ненужный нагрев пола.
• Само «корыто» ниши лучше сделать из оцинкованной стали. Она дополнительно послужит тепловым отражателем. Можно обложить нишу (вместо стали, керамической плиткой).
• Края ниши нужно отделать уголком, для укладки декоративной решетки.

Особенности выбора

Выбор подходящих конвекторных обогревателей начинается еще на этапе проектировки отопительной системы, а также при постройке дома. Если вы планируете использовать панорамные окна, присмотритесь к внутрипольным конвекторам и предусмотрите ниши для их встраивания. В остальных случаях можно обойтись настенными моделями, располагая их под окнами и вдоль глухих стен. Еще один вариант для почти скрытого отопления – это плинтусные конвекторы, обладающие минимальными размерами.

Для того чтобы правильно подобрать мощность конвекторного обогревателя просто умножьте площадь помещения на 100, полученное число и будет необходимой мощностью в Ватах.

Необходимая тепловая мощность рассчитывается точно так же, как в случае с обычными радиаторами, исходя из 100 Вт на 1 кв. м. Что касается выбора по стране производителя, то тут есть некоторые нюансы – устройства, производимые в России, отличаются оптимальным сочетанием цены и качества. Зарубежное оборудование более качественное, но и дорогое. Что касается Китая, то тут нужен индивидуальный подход, так как качество китайской продукции непредсказуемое.

Виды встраиваемых в пол обогревателей

Моделей внутрипольных отопителей сегодня производится много, и все они чем-то отличаются друг от друга. Если не рассматривать параметры, имеющие второстепенное значение, то все встраиваемые в толщу пола конвекторы отопления можно разделить на две группы:

Агрегаты внутри каждой из этих двух групп различаются габаритами, конфигурацией, мощностью, исполнением наружной решётки, типом конвекции — естественная или принудительная (с вентилятором) и классом исполнения.

Водяные отопители внутреннего в полу размещения

Внутрипольный водяной конвектор – обогревательный прибор, подключаемый к системе центрального или автономного отопления.

Схема функционирования водяного внутрипольного конвектора – поступление от остекления оконного проёма к обогревательному устройству холодного воздуха, его нагрев и выход в помещение.

В месте врезки в систему устанавливается вентиль, которым можно регулировать количество теплоносителя, циркулирующего через напольный водяной отопитель.

Главным элементом агрегата является радиатор с входным и выходным фитингами, через которые с помощью гибких шлангов или фитингов осуществляется подключение к системе отопления, и происходит циркуляция горячей воды через теплообменник.

Подключение радиатора монтируемого в пол отопителя с помощью гибких шлангов.

Радиатор изготовлен из медной трубы, на которой для увеличения площади теплообмена выполнено алюминиевое оребрение. Современные водяные конвекторы отопления оснащены клапанами автоматического сброса воздуха, попадающего в систему вместе с водой, что исключает образование воздушных пробок и обеспечивает эффективную работу агрегата за счёт стабильной интенсивности циркуляции теплоносителя.

Монтаж водяного конвектора в нишу и жёсткое подключение его к теплоизолированным трубам в штробах-каналах.

Интенсивность подачи теплоносителя в конвектор можно вручную изменять вентилем в месте врезки в систему отопления, но эффективнее установить на входе в обогреватель механический термостат, регулирующий поступление горячей воды в теплообменник в зависимости от температуры воды в радиаторе.

Слева — схематично в разрезе вентиль ручного управления и механический термостат, справа – натуральное изображение термостатической головки.

Встраиваемые в пол обогреватели с естественным типом конвекции рассчитаны на отопление помещений средней площади (16-25 м кв.).

Для обеспечения естественного движения конвективных потоков глубина корпусного короба должна быть не менее 20 см, и всё же даже многотрубные устройства естественного типа конвекции не всегда справляются с ролью основного и единственного средства обогрева, вынуждая хозяев жилья дополнительно задействовать другие отопительные приборы.

Многотрубный радиатор встраиваемого в пол водяного конвектора повышенной теплоотдачи.

Главным преимуществом данной группы внутрипольных обогревателей является безопасность, обусловленная отсутствием факторов, сопутствующих использованию электроприборов. Внутрипольные конвекторы водяного отопления не нуждаются в заземлении, не боятся прямого контакта с влагой (на полу бывает часто), температура поверхности этих агрегатов безопасна для человека при краткосрочном прикосновении, а наружная решётка может быть выполнена из ценных пород древесины.

Способы расположения монтируемых в пол отопителей: слева – угловое размещение, справа – монтаж в ступени.
