Как правильно пользоваться микрометром

Принципиальное устройство микрометра

Последние модели устройств оснащены двумя усовершенствованиями, которые помогают выполнить качественно измерения. Первым из них является блокировка винта, которая фиксирует его в любых положениях. Микрометр можно установить в нужное положение, а затем заблокировать. Второе усовершенствование — трещотка, расположенная на конце барабана. Теперь относительно небольшое давление на барабан может привести к значительной силе, действующей между двумя зажимами.

Если усилие будет чрезмерными, оно может вызвать перенапряжение измерительной конструкции, привести к её повреждению и неправильным показаниям. Чтобы преодолеть эту проблему, нужно настроить прибор, в этом помогает барабан, который приводится в движение через трещотку. Существуют три типа микрометров:

1. Внешние используются для измерения внешнего расстояния или диаметра с точностью до 0, 001 дюйма.
2. Внутренние используются для измерения внутреннего диаметра с точностью до 0, 001 дюйма.
3. Глубинные используются для измерения глубины с точностью до 0, 001 дюйма.

Они обычно состоят из таких элементов:

1. Скоба.
2. Пятка.
3. Винт.
4. Зажим.
5. Трещотка.
6. Стебель.
7. Барабан.
8. Шкалы.

Пределы измерений микрометров

Микрометры различаются по пределам измерений, которые определяются размерами их скоб и увеличиваются пошагово через каждые 25 мм.

Пределы измерений микрометров
	Нижний предел измерений	Верхний предел измерений
МК 25		25
МК 50	25	50
МК 75	50	75
МК100	75	100
МК 125	100	125
МК 150	125	150
и так до
МК300	275	300

Микрометры больших размеров

Нижние и верхние пределы указываются на скобах прибора, а число верхнего предела содержится в условных обозначениях моделей, например, МК -300.

Нижний и верхний измерительные пределы

За числом верхнего предела следует число, указывающее на класс точности, например, МК 300-1.

 У микрометра с верхним пределом измерений свыше 100, линейная шкала имеет числовую разметку от нуля и к ее показаниям надо прибавлять нижний измерительный предел данного инструмента.

Обозначение нижнего измерительного предела

Поскольку микрометр — прибор высокой точности, скобы некоторых из них изолируются от воздействия температуры рук.

Наличие изолятора на скобах приборов

В комплекте с прибором имеющего верхний измерительный предел от 50 мм и выше, обязательно поставляется установочная мера.

Установочная мера, он же, эталон для калибровки

Установочная мера необходима для проверки и настройки инструмента. Установочные меры длиной 100 и более миллиметров, оснащены теплоизоляцией, за которую их надо удерживать при использовании.

Установочные меры с теплоизолятором

Технические характеристики

В этом рейтинге представлены самые распространённые виды микрометров.

МР 0-25:

• класс точности – 1;
• спектр измерения устройства – 0 мм-25мм
• габариты – 655х732х50мм;
• цена делений – 0,0001мм/0.0002мм;
• отсчет – по шкалам на стеле и барабане, по внешнему стрелочному показателю.

Все элементы устройства усилены жаропрочным материалом, что позволяет использовать его при очень высоких температурах. Прибор выполнен из нержавеющей стали, а механические детали – из особо прочного сплава нескольких металлов.

МР-50 (25-50):

• класс точности – 1;
• спектр измерения устройства – 25 мм-50мм;
• габариты – 855х652х43мм;
• цена делений – 0,0001мм/0.0002мм;
• отсчет – по шкалам на стеле и барабане, по внешнему стрелочному показателю.

МРИ-600:

• класс точности –2;
• спектр измерения устройства – 500мм-600мм;
• габариты – 887х678х45мм;
• цена делений – 0,0001мм/0.0002мм;
• отсчет – по шкалам на стеле и барабане, по внешнему стрелочному показателю.

МРИ-1400:

• класс точности –1;
• спектр измерения устройства – 1000мм-1400мм;
• габариты – 965х878х70мм;
• цена делений – 0,0001мм/0.0002мм;
• отсчет – по шкалам на стеле и барабане, по внешнему стрелочному показателю.

О том, как использовать микрометр, смотрите в следующем видео.

Устройство и принцип функционирования

Нутромеры – это инструменты для нахождения внутренних размеров (диаметров отверстий, пазов и т. д.). Они рассчитаны на случаи, когда недоступно применение других инструментов в виде рулетки либо линейки или они недостаточно точны. Рассматриваемые приборы применяют в автосервисах, механосборочных цехах, слесарных мастерских, например, для замера цилиндров двигателя.

Общепринятой классификации данных устройств не создано, однако нутромеры дифференцируют на основе различных параметров. Так, по конструкции их подразделяют на шариковые, цанговые и др., по варианту отсчетного устройства – на индикаторные и др., по контакту с определяемой поверхностью – на кромочные и др. Наиболее известна и обширно распространена классификация, основанная на совокупности конструктивных особенностей нутромеров и их назначении:

• Конструкция микрометрических моделей, включает соединенные колпачком микрометрический винт и барабан, стебель со сферическим наконечником, предохранительный колпачок, стопор. К тому же их комплектуют несколькими удлинителями и мерой. Головку вариантов с верхним значением измерений более 1250 мм оснащают индикатором часовой конструкции с интервалами делений в 0,01 мм. Рассматриваемые приборы производят на основе ГОСТ 17215. Встречается пять типоразмеров таких моделей с различными рабочими диапазонами: от 50 до 2500 мм. Варианты с часовым индикатором представлены еще в трех типоразмерах с диапазоном от 1250 до 10000 мм. Устройства данного типа ввиду хороших метрологических параметров (точность и погрешность равны около 0,01 и 0,006 мм соответственно) обычно применяют для точной проверки размеров.
• Индикаторные нутромеры включают два основных узла: индикатор с часовым циферблатом и измерительную часть, представленную двумя стержнями (подвижным, служащим для монтажа сменных вставок, и находящимся в корпусе неподвижным). Кроме того, в корпусе размещена система подвижных рычагов. Индикаторные приборы подходят для отверстий диаметром от 6 мм и имеют погрешность в 0,025-0,15 мм. Движение стержня и цена деления составляют 1-10 и 0,001-0,01 мм соответственно.

Первые простейшие модели нутромеров появились около XVII в. Данные инструменты были выполнены в виде циркулей с отогнутыми наружу концами ножек. Современные начальные модели, называемые штихмассами, представлены трубками либо стержнями с наконечниками сферической формы. Они рассчитаны на крупные отверстия диаметром 100-2500 мм.

Принцип их функционирования состоит в передаче величины перемещения подвижного стержня на отсчетное устройство посредством передаточного механизма. Нутромеры оснащают передаточными механизмами различного типа, что также определяет сферу применения. Так, варианты с рычажными, конусными и клиновыми передачами рассчитаны на небольшие отверстия. Конусные модели (кромочные со стрелочной головкой либо шкалой с нониусом, цанговые, шариковые в трех типоразмерах) применяют для малых отверстий (от 0,2, от 0,95, 3-18 мм соответственно). Большинство индикаторных нутромеров оснащают передаточными устройствами рычажного либо клинового типа. Рабочий диапазон для них составляет от 3 до 1000 и от 18 до 50 мм соответственно.

Еще одним классификационным признаком для нутромеров является количество точек соприкосновения с поверхностью.

Только пассиметры имеют три наконечника, один из которых подвижен. Такие устройства имеют рабочий диапазон от 19 до 120 мм. Кроме того, для дифференциации нутромеров используют форму контактной поверхности (плоская, кромочная и др.).

Отдельно следует отметить электронные модели. Они представлены модификациями микрометрических нутромеров, оснащенными электронной головкой с цифровым отсчетом. Как и для механических аналогов, принцип измерения такими приборами основан на сравнении с мерой, в качестве которой в данном случае применяется высокоточное кольцо.

Конструкция микрометра

Производители предлагают пару таких конструкций, которые выполняют определенные действия и представляют собой улучшенную модель. Наиболее распространенная конструкция микрометра следующая.

Первое, на что следует обратить внимание при рассмотрении данного агрегата, — это металлический кронштейн, который выполнен в одном размере и не меняет своих параметров

• Эта деталь имеет металлическую пятку на одном конце и винт на другом.
• он устроен так, что параметры расстояния между ними отображаются на цифровой шкале прибора.
• Если затянуть винт до измерения детали, можно получить точный диаметр винта. Это будет отображаться на шкале.
• Особенностью агрегата является то, что это контактный вариант. Они достаточно плотно сжимают измерительный материал. Поэтому не подходит для мягкой ткани.

Чтобы система не вышла из строя, устройство оснащено защелкой. Это сделано таким образом, чтобы избежать повреждения микрометра при контакте с ним, от откручивания винтов до перемещения параметров измерения. Таким образом, прибор показывает наиболее точное значение с точностью до миллиметра.

Как выставить на ноль

Это необходимо, чтобы исключить погрешности и сделать итоговые результаты более точными. Последовательность действий следующая:

• очищаете лапки уже описанным выше способом – листом тонкой бумаги;
• после сводите эти ножки, причем до упора;
• зажимаете винт, качественно, чтобы фиксация была надежной;
• убеждаетесь, что насечки на шкале соответствуют нулевой отметке.

Вы знаете, как использовать микрометр дальше. Но если риска не будет лежать на 0, придется вооружиться настроечным ключом, который входит в стандартный комплект любого аналогового или рычажного инструмента. Для этого понадобится просто подкрутить стержень до нужного положения.

Если же данный агрегат по каким-либо причинам отсутствует, потребуется отцентрировать накатку, сначала сняв, а затем вернув на место трещотку. Лишь после этого можно будет переходить ко снятию показаний, иначе в зафиксированных результатах не будет практического смысла, ведь из-за погрешности они не отразят реальные параметры объекта, что чревато браком при производстве.

Инструкция по пользованию

Процедура измерения заключается во вращении барабана до момента соприкосновения плоского окончания микрометрического винта и пятки с габаритными окончаниями измеряемого предмета. Поскольку в работе с приборами с цифровой индикацией измерений проблемы возникают редко, рассматривать следует порядок действий на примере микрометра классической конструкции.

Проверка показаний

Рекомендуется выполнять не только в процессе приобретения прибора, но и постоянно перед выполнением измерений. Процедура проверки начинается с вращения барабана до момента смыкания пятки и плоского окончания микрометрического винта. Прибор работает исправно, если торец барабана останавливается на нулевой отметке шкалы стебля, а продольный штрих указывает на отметку «0» на барабане.

В случае невыполнения одного из условий необходимо произвести регулировку микрометра. Алгоритм выполнения самостоятельной регулировки выглядит следующим образом:

• Посредством стопорного устройства производится фиксация микрометрического винта. Измерительные плоскости при этом находятся в соединенном положении, или между ними зажимается концевая мера.
• При помощи специального ключа, входящего в комплект микрометра, выполняется разъединение микрометрического винта и барабана.
• Продольный штрих, нанесенный на стебле, совмещается с нулевой отметкой барабана.
• Прибор собирается в обратном порядке, после чего проверяется повторно.

Фиксация детали

Для проведения измерений деталь должна быть надежно зафиксирована измерительными поверхностями инструмента. Во избежание поломки микрометра и в целях получения максимально точных результатов необходимо придерживаться некоторых простых рекомендаций:

1. Плотно прижав измеряемый предмет к пятке, не прилагая усилий, подвести плоскость винта микрометрического к краю предмета.
2. Дальнейшее сближение измерительной поверхности винта с габаритом измеряемого предмета производить исключительно посредством трещотки.
3. Серия щелчков сигнализирует о соприкосновении измерительных поверхностей с габаритами измеряемого элемента, и показания шкал микрометра соответствуют его размерам.

Снятие показаний

Снятие показаний начинается с наиболее крупного разряда, постепенно переходя к более мелким. В первую очередь фиксируется показания шкалы, расположенной на стебле. В качестве примера рассматривается модель «МК25−1», цена деления шкалы стебля которого — 0,5 миллиметра

Чрезвычайно важно понимать, что искомый показатель определяется предшествующим открытым делением

Как правильно пользоваться микрометром: пример ухода и обслуживания

Отношение к любой модели должно быть бережным

На протяжении всего времени эксплуатации, важно соблюдать следующие рекомендации:

• Поддерживать все элементы и функциональные узлы в чистоте – убирать остатки стружки и загрязнения сразу же после выполнения технологических операций.
• Аккуратно протирать лапки тонким листом бумаги или губкой.
• Перенастраивать инструмент сразу же, как только обнаружили малейшее несоответствие или сбой показаний.
• Снимать трещотку при работе с заготовками, выполненными из мягких материалов.

Важно знать не только то, как замерить микрометром параметры детали, но и то, как хранить его после, вплоть до случая следующего применения. Если мы говорим об аналоговом или рычажном варианте, то его внутренние подвижные части следует смазать (машинным маслом, солидолом)

Абсолютно любую модель нужно выставить на ноль и положить в оригинальный футляр, в котором она продавалась. После этого останется только отправить этот контейнер в нишу шкафа или оставить в личной мастерской, в складском или другом помещении с низким уровнем влажности; только разместите его так, чтобы он не упал с высоты и не получил какие-либо повреждения

Если мы говорим об аналоговом или рычажном варианте, то его внутренние подвижные части следует смазать (машинным маслом, солидолом). Абсолютно любую модель нужно выставить на ноль и положить в оригинальный футляр, в котором она продавалась. После этого останется только отправить этот контейнер в нишу шкафа или оставить в личной мастерской, в складском или другом помещении с низким уровнем влажности; только разместите его так, чтобы он не упал с высоты и не получил какие-либо повреждения.

Мы подробно рассказали, как измерить диаметр и толщину детали микрометром, примеры приборов тоже привели – выбор за вами. Ну а мы поможем его сделать – обращайтесь, посоветуем оптимальный для вас инструмент.

Измерения с помощью цифровых микрометров

Они используются для измерения размеров длины, диаметра или толщины с отображением результата на электронном дисплее. Цифровые микрометры доступны для эксплуатации в большом количестве разных размеров. Обычно имеется от 0 до 25 мм (от 0 до 1 дюйма), от 25 до 50 мм (от 1 до 2 дюймов), от 50 до 75 мм (от 2 до 3 дюймов) и от 75 до 100 мм (от 3 до 4 дюймов) микрометров.

Подготовка измерений:

• Шаг 1: Очистить измерительную поверхность измеряемого предмета чистой тканью.
• Шаг 2: Очистить все измерительные поверхности цифрового внешнего микрометра чистой тканью.
• Шаг 3. Полностью закрыть цифровой внешний микрометр.
• Шаг 4: Поверните барабан, чтобы убедиться, что линия 0 полностью выровнена с линией на шкале. Если используется 25−50 мм, от 50 до 75 мм или микрометры с большим диапазоном, необходимо будет применить соответствующий для калибровки перед измерением. Например, необходимо использовать 25 — миллиметровый для калибровки цифрового микрометра с 25 до 50 мм.
• Шаг 5: Включите кнопку ON / OFF цифрового микрометра. Если он читает 0, вы можете начать измерение. Если он не читает 0, отрегулируйте трещотку до тех пор, пока он не будет читать 0.
• Шаг 6: Включите кнопку mm / in цифрового внешнего микрометра, а затем выберите нужную систему единиц по своему усмотрению.

Для того чтобы понимать, как правильно пользоваться микрометром, нужно выполнить:

• Шаг 1: Открыть устройство, вращая барабан.
• Шаг 2: Поместите измеряемый элемент в цифровой микрометр. Убедитесь, что устройство перпендикулярно измеряемым поверхностям.
• Шаг 3: Поверните стопор трещотки, пока винт не будет контактировать с предметом измерения. Не зажимайте прибор плотно на заготовку. Используйте только достаточное давление до остановки трещотки, чтобы изделие могло просто поместиться между пяткой и винтом. Вообще говоря, можно вращать храповой механизм трещотки на три круга после того, когда винт прикоснётся к предмету измерения.
• Шаг 4: Зафиксируйте зажим на цифровом внешнем микрометре, чтобы убедиться, что цифры больше не могут измениться.

Можно также получить показания, читая метки на шкалах измерителя. Обычно пользуются в основном данными с большого ЖК — дисплея цифрового микрометра, потому что оно является более точным. Инструкции по техническому обслуживанию цифрового прибора:

1. Не забудьте выключить его после завершения измерения, чтобы продлить срок службы и предотвратить ремонт.
2. Никогда не применяйте давление на любой части устройства, опасаясь повредить цепь.
3. Очистите измерительную поверхность прибора сухой и чистой тканью, надо разобрать батарею и положить её в сухом месте, если прибор долгое время простаивает.

Виды микрометров по области применения

По области применения выделяют следующие виды микрометров.

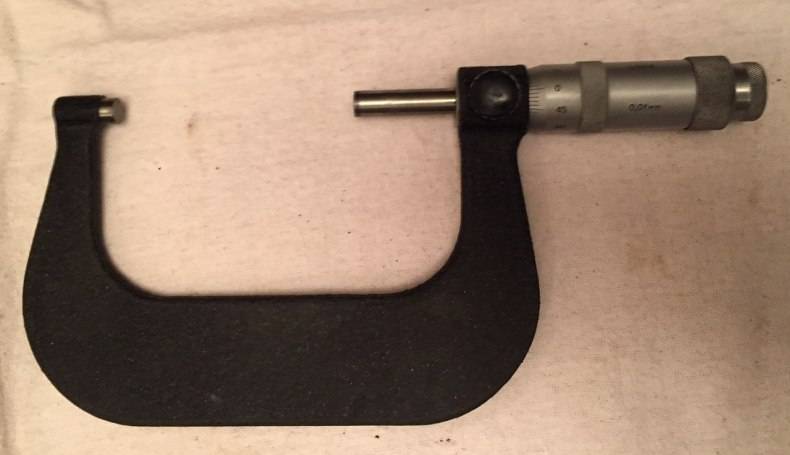

Гладкие микрометры

Их обычно применяют для измерения плоских и крупных предметов. Чаще всего при помощи таких микрометров определяют диаметры деталей и их сечения.

Фотография №1: гладкий микрометр

Микрометры-нутромеры

Основная задача таких приборов — измерение внутренних диаметров изделий. Такие микрометры чаще всего применяют в токарном деле для контроля изменения внутренних диаметров деталей в процессе обработки.

Фотография №2: микрометр-нутромер

Микрометры для горячего проката

Это специализированный инструмент, по внешнему виду и конструкции значительно отличающийся от традиционных измерительных приборов данного типа. Этот микрометр имеет колесо с разметкой. С его помощью измеряют толщины изделий при их прокатывании через щипцы.

Фотография №3: микрометр для горячего проката

Микрометры для измерения расстояния между зубцами (зубомеры)

Эти приборы имеют специальные конические насадки, предназначенные для измерения ширины пазов, а также размеры зубчатых колес или шестеренок. Инструменты калибруют по деталям, имеющим эталонные размеры.

Фотография №4 микрометры для измерения расстояния между зубцами (зубомеры)

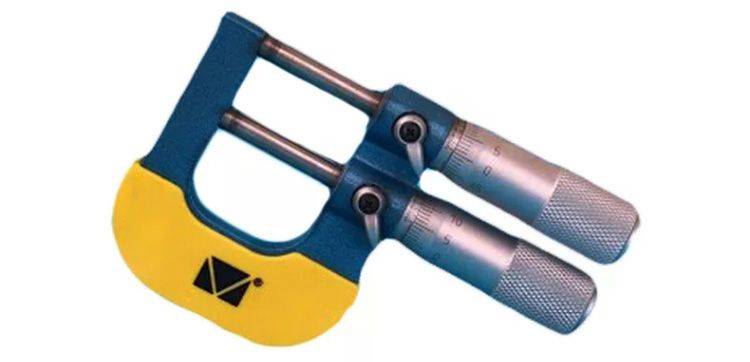

Двухшкальные микрометры

Такие микрометры еще называют предельными. Предназначены для измерения габаритов сложных деталей.

Фотография №5: двухшкальные микрометры

Трубные микрометры

Основные задачи таких микрометров — измерение толщин труб и их износа. Такими приборами чаще всего пользуются при проверках представители управляющих компаний.

Фотография №6: трубные микрометры

Отличительная черта таких микрометров — наличие специальных насадок, позволяющих измерять бугристые и неровные поверхности. Это актуально, если трубы, к примеру, покрылись ржавчиной.

Резьбомерные микрометры

Имеют специальные насадки для измерения глубины дюймовых и метрических резьб.

Фотография №7: резьбомерный микрометр

Микрометры для измерения толщин листов

С их помощью измеряют толщины заготовок из листовых материалов (металлопрокат, полипропилен и пр.). Могут иметь узкие и удлиненные насадки. Изделия первого типа предназначены для измерения узких листов, а второго — вытянутых и широких.

Фотография №8: микрометр для измерения толщин листов

Канавочные микрометры

Имеют специальные щупы. Их вставляют в канавки, углубления, отверстия и ямы для измерения их габаритов.

Фотография №9: канавочный микрометр

Проволочные микрометры

Эти узкоспециализированные приборы предназначены для измерения диаметров шариков в подшипниках и проволок.

Фотография №10: проволочный микрометр

Чтение показаний по шкале Нониуса

https://i.imgur.com/vIkI0fZ.png Микрометрический наконечник, показывающий 0, 276 дюйма. На рисунке выше измеритель расположен так, что он находится между 2 и 3 градуировкой, таким образом, 2 x 0. 100 = 0. 200, три дополнительных подраздела, которые составляют 3 x 0, 025 = 0, 075. Наконец, градуировка 1 на шкале ближе всего к длинной линии, поэтому 1 x 0, 001= 0, 001 дюйма. 0. 200 + 0, 075+ 0, 001, что составляет 0, 276.

Как прочитать внешний микрометр с градусом 0, 0001 (с использованием дополнительной шкалы Нониуса).

Многие приборы включают в себя шкалу Нониуса в дополнение к обычным шкалам. Это позволяет производить измерения в пределах 0, 001 миллиметра на метрических микрометрах или 0, 0001 дюйма на дюймовых микрометрах. Дополнительная цифра получается путём нахождения линии, которая лучше всего совпадает с линией на барабане. Номер этой совпадающей строки представляет дополнительную цифру.

Горизонтальная шкала отмечена градуировкой каждые 0, 025 (25-тысячных). Каждая 4-я линия, начиная с нуля, нумеруется последовательно. Эти цифры составляют 0. 100 (4 x. 025 = 0. 100), которые считаются 100-тысячными. Границы вертикальной шкалы составляют 0, 001 (1-тысячная). Каждая пятая чёрточка пронумерована. Вертикальные градации шкалы представляют 0, 0001 (десятая часть тысячной доли).Микрометрическое считывание 1. 1551 дюйма. Всего всех пяти цифр: 1, 0000; 0, 1000; 0, 0500; 0, 0050; 0, 0001.

Является 1. 1551 дюйма или может быть прочитан как одна тысяча пятьсот пятьдесят одна десятая тысяча дюймов. Другой пример в дюймах с использованием микрометра размером от 0 до 1 дюйма: 0, 300 + 0, 075 + 0, 006 + 0, 0001 = 0, 3811.

Выставляем ноль на микрометре или как правильно калибровать

Как пользоваться микрометром, знают далеко не многие, и еще меньше людей знает о том, что перед началом работ надо выставить прибор на ноль. Что это значит, когда и как надо это делать, выясним дальше.

На ноль прибор надо выставлять тогда, когда при калибровании выявляется, что прибор показывает неточные данные. Установка на ноль — это и есть калибрование инструмента, и выполняется этот процесс очень легко. Для этого необходимо взять в руки прибор, и проверить совпадение нолевой риски на подвижном барабане с центральной отметкой на стебле. Чтобы выполнить проверку, для этого лапки необходимо свести друг с другом до момента срабатывания трещотки. После этого делаем следующие действия:

1. Проверяем совпадение. Если ноль не совпадает с отметкой на неподвижной шкале, тогда приступаем к регулировочным манипуляциям
2. Для этого понадобится воспользоваться специальным шестигранным ключом или выполнить работы вручную, что зависит от модификации
3. Сначала сводим губки друг с другом
4. При помощи переключателя фиксируем их в неподвижном состоянии губку
5. Ослабляется крепление трещотки, а затем перемещается барабан до совпадения ноля со шкалой на стебле
6. Закрутить трещотку, удерживая в таком положении барабан

На этом выставление ноля на микрометре считается завершенным. Ниже на видео показан принцип калибрования микрометра при помощи шестигранного ключа. Принцип практически идентичный, только ключом надо выкрутить крепление барабана, чтобы иметь возможность его совмещения ноля с осевой линией.

https://youtube.com/watch?v=cxWpAh28jM0%3F

Пошаговая инструкция по использованию микрометра

Процесс измерения сводится к вращению барабана до соприкосновения пятки и плоской измерительной поверхности винта с габаритами предмета.

Чтобы не оставить без внимания ни один нюанс проведения измерений, приведем подробную инструкцию по использованию микрометра.

При пользовании цифровым микрометром трудности в снятии показаний обычно не возникают. Поэтому при описании процесса будем рассматривать прибор классической конструкции.

Этап первый. Проверка показаний

Желательно осуществлять не только при покупке нового прибора, но и каждый раз перед проведением измерений.

Для проверки показаний микрометра с диапазоном измерений от 0 до 25 мм нужно вращать барабан до смыкания измерительных плоскостей при отсутствии детали. Чтобы проверить показания микрометров с большим диапазоном, нужно использовать концевую меру, входящую в комплект прибора.

Барабан должен полностью закрыть шкалу, нанесенную на стебле. Говоря более точно, торец барабана должен остановиться четко на нулевой отметке стебля. А нулевая отметка шкалы барабана должна остановиться напротив продольного штриха.

Если неточность показаний обнаружена в магазине, от покупки стоит отказаться. Если показания сбились в процессе эксплуатации, можно пойти одним из двух путей решения проблемы:

1. Если микрометр предназначен для домашнего использования, можно провести регулировку самостоятельно.
2. Если микрометр производственный и его показания считаются официальными при изготовлении, контроле и сдаче деталей, регулировку следует поручить специально уполномоченным лицам или организациям.

Самостоятельная регулировка проводится по следующему алгоритму:

1. Микрометрический винт фиксируется стопорным устройством при соединенных измерительных плоскостях или при зажатой между ними концевой мере.
2. Барабан разъединяется с микрометрическим винтом. Для этого следует воспользоваться специальным ключом, входящим в комплект прибора. В некоторых моделях достаточно просто отвернуть трещотку вращением против часовой стрелки.
3. Нулевой штрих на барабане совмещается с продольным штрихом на стебле.
4. Проводится сборка прибора в обратном порядке.
5. Осуществляется новая проверка показаний.
6. В случае необходимости регулировка повторяется.

https://youtube.com/watch?v=refwC-OgWIo

Этап второй. Фиксация детали измерительными поверхностями

Для получения точного результата измерений и предотвращения поломки микрометра вследствие неправильного обращения следует придерживаться простых рекомендаций:

1. Удерживая деталь вплотную к пятке, вращением барабана подвести измерительную плоскость микрометрического винта близко к габариту детали. Не следует прилагать усилий.
2. Дальнейшее вращение можно осуществлять только через трещотку. Серия щелчков трещотки подскажет, что измерительные поверхности соприкоснулись с деталью, а показания прибора соответствуют измеряемому габариту.

Этап третий. Снятие показаний

Показания начинают снимать с крупного разряда, а заканчивают — мелким.

Цены делений у разных микрометров могут отличаться, поэтому перед снятием показаний нужно ознакомиться с прибором. Для полной уверенности в правильности проведения измерений желательно прочитать паспорт.

В качестве примера возьмем наиболее широко распространенный гладкий микрометр МК25 с ценой деления 0,01 мм:

Снимаем показания шкалы стебля. Цена деления — 0,5 мм

Важно помнить: если деление не видно, искомый размер определяется предыдущим открытым делением.
Снимаем показания шкалы барабана. В рассматриваемом приборе цена деления барабана — 0,01 мм. Цифры на барабане показывают сотые доли миллиметра.
Суммируем показания шкал стебля и барабана.

Цифры на барабане показывают сотые доли миллиметра.
Суммируем показания шкал стебля и барабана.

Мы довольно подробно рассмотрели, как пользоваться микрометром. Видеоурок по его использованию поможет более наглядно раскрыть тонкости проведения измерений.

Пошаговая инструкция по использованию микрометра

Процесс измерения сводится к вращению барабана до тех пор, пока валик и плоская измерительная поверхность винта не соприкоснутся с размером объекта.

Чтобы не упускать из виду какие-либо нюансы измерений, даем подробную инструкцию по использованию микрометра.

При использовании цифрового микрометра затруднений со считыванием обычно не возникает. Поэтому при описании процесса мы рассмотрим устройство классической конструкции.

Этап первый. Проверка показаний

Рекомендуется выполнять не только при покупке нового прибора, но и каждый раз перед снятием мерок.

Для проверки показаний микрометра с диапазоном измерения от 0 до 25 мм необходимо вращать барабан до смыкания измерительных плоскостей при отсутствии детали. Для проверки показаний микрометра в широком диапазоне необходимо использовать измерительный блок, входящий в комплект поставки прибора.

Барабан должен полностью закрывать шкалу, нанесенную на шток. Точнее, конец барабана должен резко упираться в нулевую точку стержня. А нулевая отметка баланса барабана должна остановиться напротив продольной линии.

Если в магазине обнаружена неточность показаний, покупка должна быть отклонена. Если показания теряются во время работы, есть два пути решения проблемы:

1. Если микрометр предназначен для домашнего использования, вы можете настроить его самостоятельно.
2. Если производственный микрометр и его показания считаются официальными при производстве, контроле и поставке деталей, юстировку следует доверить специально уполномоченным лицам или организациям.

Саморегуляция выполняется по следующему алгоритму:

1. Винт микрометра фиксируется стопорным устройством при соединении измерительных плоскостей или когда конечный калибр заблокирован между ними.
2. Барабан отсоединяется от микрометрического винта. Для этого воспользуйтесь специальным ключом, прилагаемым к устройству. На некоторых моделях достаточно открутить храповик, повернув его против часовой стрелки.
3. Нулевой ход барабана совмещен с продольным ходом штока.
4. Сборка устройства осуществляется в обратной последовательности.
5. Выполняется новая проверка показаний.
6. При необходимости регулировку повторяют.

Этап второй. Фиксация детали измерительными поверхностями

Чтобы получить точный результат измерения и предотвратить повреждение микрометра из-за неправильного обращения, следует соблюдать простые рекомендации:

1. Удерживая деталь близко к валику, поверните барабан так, чтобы измерительная плоскость микрометрического винта приблизилась к размеру детали. Не следует прилагать никаких усилий.
2. Дальнейшее вращение можно производить только с храповым механизмом. Серия щелчков храповика укажет на то, что измерительные поверхности соприкасаются с деталью и что показания устройства соответствуют измеренному размеру.

Первый пункт можно не учитывать, если проворачивать барабан через храповик с самого начала. Развивая эту привычку, можно избежать повреждения микрометрических элементов и снизить износ измерительных поверхностей в случае случайного превышения требуемого крутящего момента.

Этап третий. Снятие показаний

Показания начинают сниматься с большого разряда и заканчиваются маленьким.

Цены на градуировку для разных микрометров могут отличаться, поэтому перед снятием показаний необходимо ознакомиться с прибором. Для полной уверенности в правильности замеров рекомендуется ознакомиться с паспортом.

Для примера возьмем самый популярный микрометр гладкий МК25 с градуировкой 0,01 мм:

Возьмем показания шкалы штанги. Градуировка — 0,5 мм

Важно помнить: если разделение не видно, желаемый размер определяется предыдущим открытым разделением.
Возьмем показания барабанной шкалы. В рассматриваемом устройстве градуировка барабана составляет 0,01 мм

Цифры на барабане указывают сотые доли миллиметра.
Подведем итоги по показаниям шкал стержня и барабана.
