Настройка TP-Link AC750 RE210. Усиление Wi-Fi сигнала на частоте 2.4GHz и 5GHz

Настройка TP-Link Pharos

После чего попадаем в админку. Здесь очень много различных настроек — отметим, что в качестве ПО на эти модели установлена новейшая специально под них разработанная операционная система PharOS, которая позволяет очень удобно управляться с настройками всей построенной на этих наружных точках доступа сети. В нескольких уроках мы постараемся разобраться с ними более подробно, а пока зайдем во вкладку «Quick Setup», чтобы посмотреть, в каких режимах умеет работать наша беспроводная точка доступа.

Access Point (точка доступа)

В этом режиме наше устройство раздает по WiFi интернет, полученный по кабелю от роутера. При этом сама ТД не занимается маршрутизацией внутри сети и не назначает IP адреса подключающимся к ней устройствам — этими функциями занимается роутер.

Client (клиент)

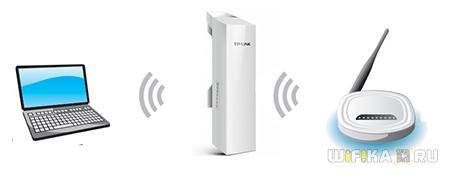

В этой конфигурации устройство получает сигнал по WiFi от другой точки доступа и передает его по кабелю на роутер или компьютер. То есть по сути выполняет работу адаптера беспроводного сигнала. Если сигнал передается не на ПК, а на роутер, то кабель от точки должен быть подключен к WAN порту маршрутизатора.

Repeater (повторитель)

Здесь Pharos получает сигнал по WiFi от другой точки и передает его дальше клиенту также по WiFi, тем самым расширяя зону действия беспроводного сигнала. При этом SSID сети и пароль для подключения остается тем же, что и на исходной точке доступа.

Bridge (мост)

Почти то же самое, что и репитер, только от нашего устройства WiFi будет иметь уже другой SSID и пароль, чем у исходного принимаемого от другой точки сигнала.

AP Router (роутер)

В этой конфигурации TP-LINK будет работать в качестве полноценного WiFi роутера, то есть раздавать по беспроводной связи интернет от провайдера или от ADSL модема, назначая при этом через DHCP сервер IP адреса подключающимся к ней устройствам.

Как проверить на загруженность и найти лучший свободный канал WiFi?

Для того, чтобы у вас все работало стабильно и без помех, сначала надо проверить, какие каналы задействованы на точках доступа ваших соседей. Чтобы найти самый свободный канал wifi и выбрать лучший в вашей конкретной ситуации, будем использовать бесплатное приложение — сканер каналов wifi для смартфона, который называется Home WiFi Alert. Оно бесплатно доступно для пользователей Android, а вот для iPhone мне удалось найти только платные аналоги.

Устанавливаем его и запускаем, после чего заходим в раздел «Структура ТД» и выбираем здесь флажком диапазон 2.4 Ghz.

У многих будет такая же картина, как у меня — обнаружится множество параллельных сетей от разных точек доступа с различной силой приема. Рядом с их названием есть цифра — это как раз и есть канал, на котором они работают. Три на «10», три на «1», по одной на «6» и «7».

Усиление Wi-Fi с помощью TP-Link AC750 RE210

Устройство очень простое и красивое. Настраивается все за пару минут. Усиление беспроводной сети очень хорошее. Что еще нужно?

Включили TP-Link AC750 RE210, настроили на подключение к роутеру, и получили покрытие Wi-Fi там, где его не было. В доме так и останется одна беспроводная сеть. Ваши устройства будут незаметно переключатся между беспроводной сетью роутера и усилителя. Если нужно, можно настроить ретранслятор на трансляцию беспроводной сети с другим именем и паролем. Это не сложно, у TP-Link AC750 RE210 есть своя панель управления, как у роутеров.

Элементов управления не много. На правой стороне две кнопки: Reset для сброса настроек ретранслятора, и LED, для отключения индикаторов на передней панели, что бы они не мешали в темноте.

С левой стороны у нас кнопка RE для соединения с маршрутизатором, и кнопка Power, чтобы была возможность выключить репитер не выключая его из розетки.

Снизу есть один LAN порт. Он нужен для подключения к интернету по сетевому кабелю. Например, если у вас в доме есть устройства без Wi-Fi (стационарные компьютеры, телевизоры), то их можно подключить к интернету с помощью кабеля. Получается, что TP-Link AC750 RE210 может выступать в роли обычного Wi-Fi адаптера. Кстати, LAN порт гигабитный.

У TP-Link RE210 есть небольшие антенны, которые редкость у ретрансляторов. Их можно сложить при необходимости. Благодаря им, усиление беспроводной сети еще более эффективно.

На боковых панелях есть небольшие отверстия для охлаждения устройства. Индикаторы на передней панели будут информировать вас о включенном устройстве, подключении к беспроводным сетями, и о запуске процесса подключения к маршрутизатору.

Немного о технических характеристиках TP-Link RE210

Не думаю, что вам будут интересны все технические моменты. TP-Link RE210 это двухдиапазонный ретранслятор. Это значит, что он может одновременно усиливать Wi-Fi сеть в двух диапазонах. На частоте 2.4 ГГц, и 5 ГГц. Если у вас установлен двухдиапазонный маршрутизатор, то вам нужен именно такой репитер. Да и если у вас сейчас обычный роутер, который раздает Wi-Fi только на частоте 2.4 ГГц, то я все ровно советовал бы покупать именно двухдиапазонный репитер, так как он еще долго будет актуальным. И его не придется менять в случае покупки более современного роутера.

У меня этот ретранслятор работает уже несколько недель. Вообще никаких проблем. Да и отзывы о TP-Link RE210 в интернете хорошие. Я доволен, и вам советую.

А еще, он немного похож на какого-то робота:)

4

Сергей

TP-Link, Обзоры разных устройств

Способ 1. Подключение по WiFi.

Такой способ, на мой взгляд наиболее правильный —  одно устройство просто расширяет зону покрытия сети WiFi другого. Вообще, изначально существовал просто режим повторителя (репитера), который или поддерживался , или нет. Потом появилась новая технология — WDS, которую производители беспроводных устройств стали активно внедрять в свои творения.
WDS (Wireless Distribution System) — это специальная технология, позволяющая расширить зону покрытия беспроводной сети Вай-ФаЙ путем объединения нескольких точек доступа (или несколько WiFi-маршрутизаторов) в одну сеть без необходимости наличия проводного соединения между ними. Главное требование при организации такой сети — все базовые станции WDS сети должны быть настроены на использование одной и той же частоты, метода шифрования и ключа шифрования.
В итоге, для того, чтобы подключить роутер через роутер по WiFi, первый должен просто раздавать беспроводную сеть и никаких дополнительных настроек на нем делать не надо. А второй должен уметь работать в режиме повторителя, либо поддерживать технологию WDS, что собственно почти одно и то же. Узнать — умеет ли такое Ваш аппарат — Вы можете или на сайте производителя, или полазив по настройкам. В качестве примера я рассмотрю два беспроводных маршрутизатора, которые можно подключать к другим по WiFi. Первый —  Asus RT-N12 D1, умеющий работать в качестве репитера. А второй пример — TP-Link, поддерживающий технологию  WDS (TL-W741ND, TL-W841ND, TL-W941ND, TL-W1043ND).

Подключение маршрутизатора Asus к сети по WiFi

Для того, чтобы перевести Asus в режим повторителя, Вам надо зайти в веб-интерфейс, найти раздел «Администрирование» и на вкладке «Режим работы» ставим галку «Режим повторителя»:

Нажимаем кнопку «Сохранить» и ждем перезагрузки. После этого кликаем на кнопку «Быстрая настройка Интернет». Откроется вот такая вкладка:

Это список доступных беспроводных сетей. Вам нужно найти имеющуюся сеть, ввести ключ сети (пароль) и нажать кнопку «Подключение». После этого Asus должен подключиться к сети, получить адрес и расширить зону покрытия.

Подключение роутера TP-Link по WiFi

На большинстве современных моделей TP-Link есть поддержка WDS. Для  того, чтобы настроить подключение одного маршрутизатора через через другой, Вам нужно первым делом зайти в раздел веб-интерфейса «Беспроводной режим (Wireless Settings)» и поставить галку «Включить WDS (Enable WDS)»:

Вам станет доступна ещё часть настроек ниже. Нажимаем кнопу Поиск и видим список доступных для подключения беспроводных сетей Вай-Фай:

Находим среди них свою и нажимаем кнопку «Подключение». После этого Вы попадете назад, в настройки Wi-Fi, где Вам нужно будет ввести пароль к сети и нажать кнопку Сохранить. После этого, TP-Link подключиться ко второй точке доступа как повторитель и расширит её зону покрытия беспроводной сети.

Возврат к заводским настройкам

Вернуть усилитель к заводским настройкам так же просто, как и обычный роутер. Для этого нужно зажать кнопку Reset, расположенную с обратной стороны корпуса устройства, приблизительно на 10 секунд. Добраться до нее непросто, поскольку она находится в углублении. Упростит выполнение задачи любой длинный и острый предмет. Это необходимо для того, чтобы пользователь случайным нажатием не вернул усилитель к заводским конфигурациям.

Как только сброс будет завершен, загорятся световые индикаторы на панели инструментов.

В завершении рекомендуется ознакомиться с несколькими полезными советами использования девайса:

  • После проведения настроек и их сохранения устройство можно беспрепятственно отключать и переносить/использовать в другом месте. Повторно производить настройки нет необходимости, все изменения сохраняются. Главное условие — повторитель должен находиться в зоне покрытия беспроводной сети, которую нужно усиливать.
  • Усилитель оснащен одним Ethernet портом, в комплекте также прилагается сетевой кабель. Это указывает на то, что одно устройство можно подключить к интернету с помощью кабеля, например, стационарный ПК, SMART TV или игровую приставку.
  • В любой момент можно сбросить настройки, установленные ранее, и выполнить процедуру повторно. Для этого проводят сброс настроек до заводских конфигураций и повторяют процедуру подключения устройства.

Если по непонятным причинам усилитель начал работать некорректно, то в большинстве случаев это указывает на необходимость обновить прошивку. Не стоит пренебрегать этим простым правилом, ведь оно влияет на функциональные возможности девайса

Получить ответы на многие вопросы можно в прилагаемой инструкции по эксплуатации, при покупке устройства важно убедиться в ее наличии, а также наличии гарантийного талона
