Оптическое волокно и оптоволоконный интернет. Что это и как подключить?

Что такое подключение GPON

GPON – это обычная оптоволоконная сеть доступа к интернету, которая отличается от классической технологии тем, что прямо в квартиру абонента прокладывается единый кабель для всех услуг связи.

До недавнего времени данные передавались в виде электрических импульсов по медным проводам. Сегодня же изобретена более совершенная технология передачи сигналов световыми пучками. Скорость света – самая большая во вселенной. Более того, с помощью волоконно-оптических линий можно подключить домашний телефон, телевидение и интернет всего одним кабелем. Такое соседство разного рода сигналов не влияет на скорость и качество обмена трафиком.

Что касается GPON от Ростелеком, то это гибридная пассивная оптическая сеть. Пассивность подразумевает то, что светосигналы передаются на огромные расстояния без использования различного рода переключателей и коммутаторов. А это значит, что снимается необходимость в настройке и управлении каждого из них. Снимается нагрузка и на потребление электроэнергии. Это не только сокращает расходы на обслуживании, но и делает сеть более надежной.

Как подключить интернет через оптическое волокно?

Наиболее популярный в России интернет, сеть которого организовывается с помощью оптического волокна, предоставляет компания Ростелеком. Рассмотрим подробнее, как подключить интернет и настроить его работу самостоятельно.

Прежде всего, убедитесь, что оптоволокно подведено к вашему дому. Далее закажите услугу подключение к сети. Компания Ростелеком должна сообщить вам данные, которые обеспечат подключение. Теперь необходимо настроить оборудование.

После того как работники компании Ростелеком провели оптическое волокно и подключили базовое рабочее оборудование для работы в пассивных оптических сетях (PON), всю дальнейшую настройку необходимо проводить самостоятельно;

Подключение интернета по технологии PON

Далее необходимо установить розетку и желтый кабель, как показано на рисунке ниже;

Система организации соединения с интернетом через оптоволоконный провод

  • Wi-Fi роутер можно иметь свой, покупка ростелекомовского маршрутизатора необязательна. К wifi подключается оптический терминал, оптоволоконный кабель и основной шнур, с помощью которого роутер подключается к оптической розетке. Подробная схема подключения роутера в оптоволоконной сети продемонстрирована на рисунке;
  • Выберите такое место для установки всех компонентов, которое имеет доступ к большому количеству воздуха и хорошо вентилируется. Предварительно скажите монтажнику, где установить компоненты сети;

В терминале есть специальное гнездо, с помощью которого осуществляется соединение с компьютером и для того, чтобы соединить роутер с сетью интернет.

Также терминал оснащен дополнительными двумя гнездами для соединения аналогового домашнего телефона и еще несколько гнезд нужны для подключения телевидения от Ростелекома.

После подключения всех компонентов следует проверить подключения к интернету на вашем компьютере:

Зайдите в командную строку от имени администратора. Для этого нажмите правой клавишей манипулятора на значке Windows выберите необходимый пункт;

Включение командной строчки от имени администратора

  • Введите поочередно команды netstat -e –s, затем ping host, далее tracert host и, наконец, команду pathping host. В данном случае host – это адрес любого сайта. Таким образом проверяется соединение с интернетом;
  • Теперь необходимо проверить скорость соединения. Сделать это можно с помощью любого популярного сервиса, к примеру, Speedtest.

Рекомендовать

Основная настройка роутера

Подробнее: Вход в веб-интерфейс роутера

Сейчас практически во всех интернет-центрах есть встроенный Мастер настройки, поэтому возьмем его в качестве примера. Если он отсутствует, откройте раздел «Сеть» или «WAN» и выполните точно такие же действия.

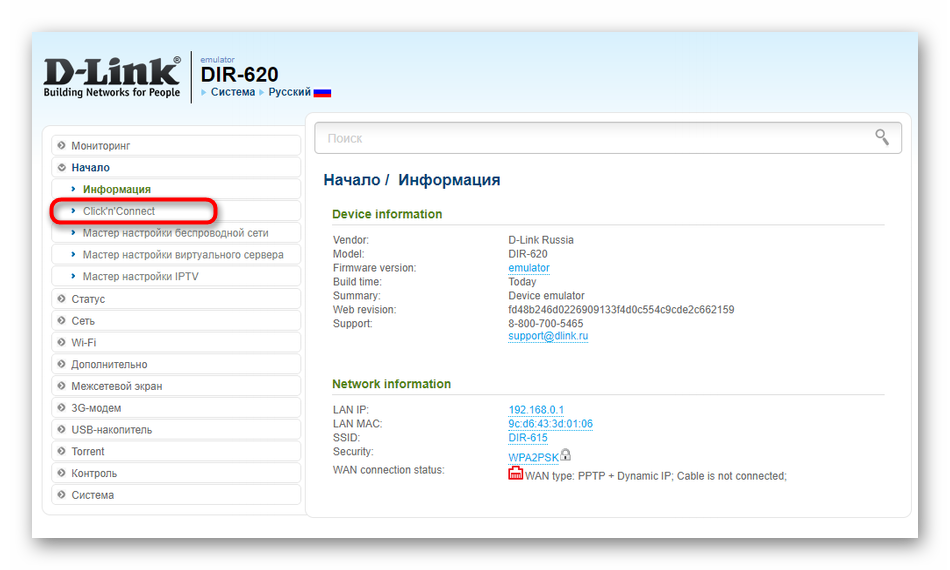

  1. После входа в веб-интерфейс запустите Мастер быстрого подключения.

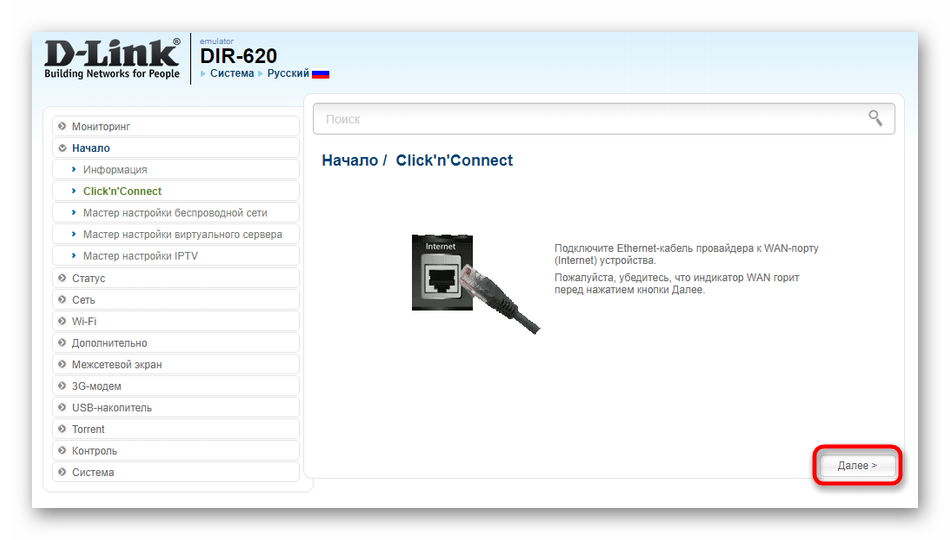

Убедитесь в том, что кабель от провайдера подключен к маршрутизатору так, как мы говорили об этом ранее, а затем переходите далее.

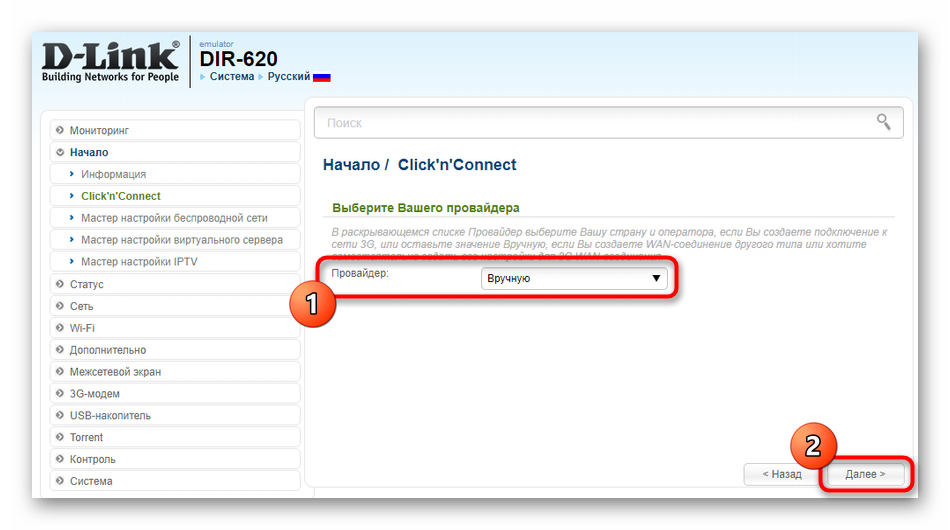

Если маршрутизатор поддерживает выбор провайдера, сделайте это через выпадающее меню, сверьте параметры и завершите конфигурирование. В противном случае действия придется выполнять вручную.

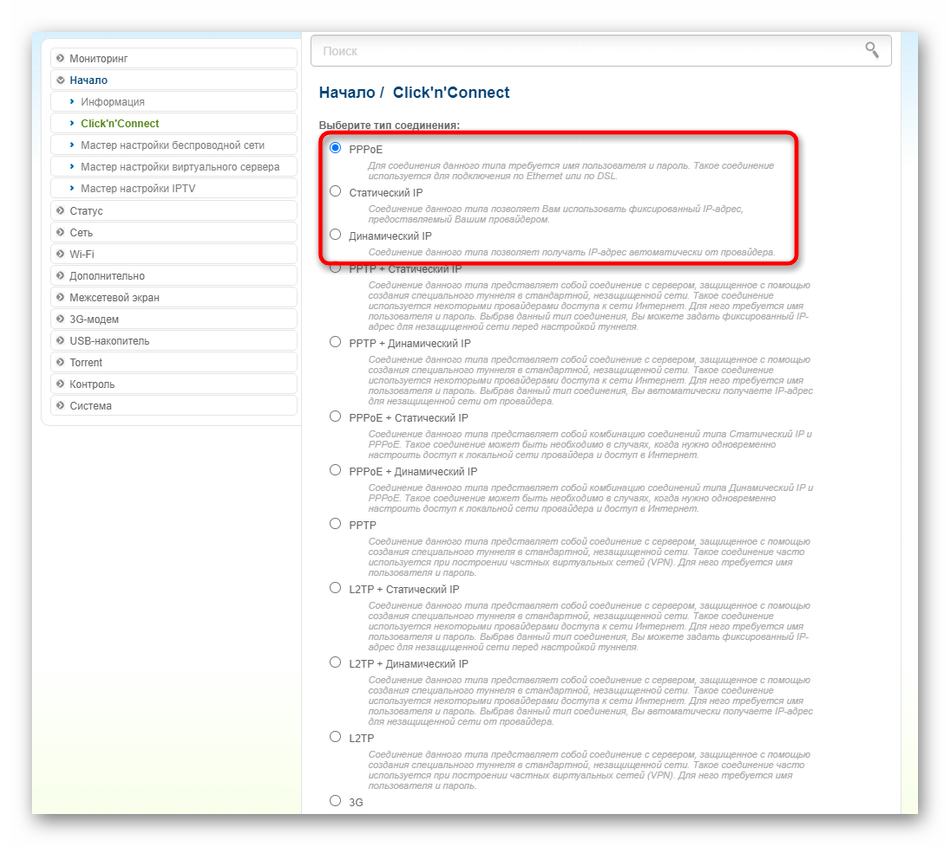

Существует три самых популярных типа соединения: PPPoE, Статический IP и Динамический IP. Провайдер сам выбирает, какой из них предоставлять пользователю. Первый подразумевает получение логина и пароля для авторизации в сети, второй будет использовать постоянный IP-адрес с маской подсети и DNS-серверами, что выдается провайдером, а в третьем случае все параметры получаются автоматически и пользователю не нужно ничего настраивать.

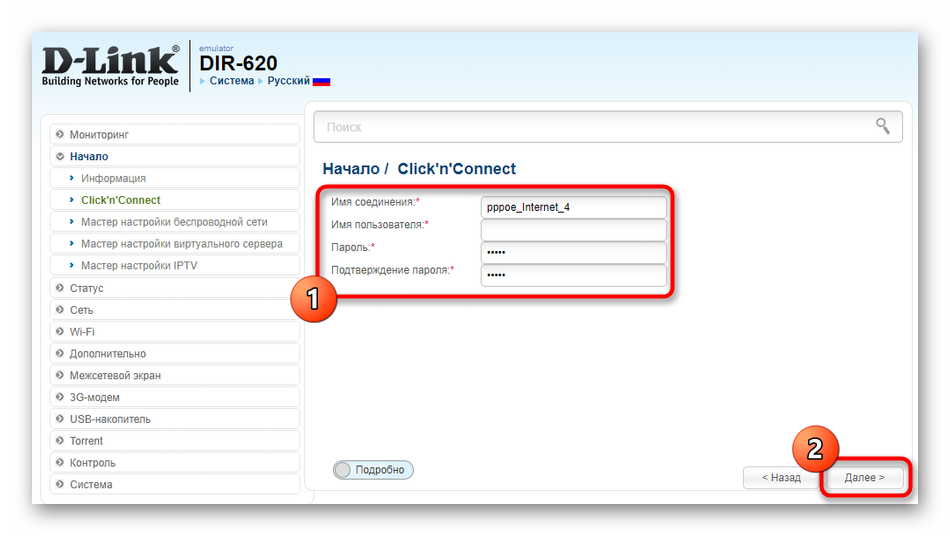

Заполните поля типа подключения в зависимости от того, какое было выбрано. Если информация в документации отсутствует, а также нет открытых инструкций от поставщика интернет-услуг, обратитесь к нему за помощью в заполнении пунктов.

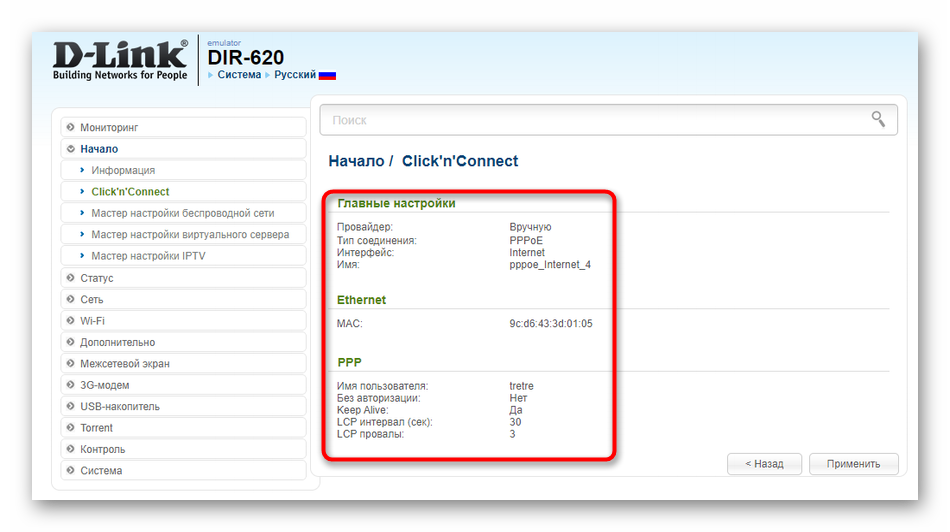

Осталось только проверить правильность конфигурации, сохранить изменения и переходить к тестированию сети.

Что касается остальных настроек, включая беспроводную сеть, детальную информацию об этом для разных моделей маршрутизаторов ищите через поиск на нашем сайте, введя название целевого устройства.

Опишите, что у вас не получилось.
Наши специалисты постараются ответить максимально быстро.

Как подключиться к оптике

Для того, чтобы подключить оптическии кабель к роутеру, необходимо что-бы роутер имел соответствующий порт. Поэтому Вас сразу необходимо уточнить у Вашего провайдера, какое именно подключение используется и какого формата Ваш порт, т.к. вы можете столкнуться с проблемой, и роутер который вы купите не подойдет по типу подключения с провайдером. Само подключение, конечно не составляет больших проблем. WiFi роутер подключается к терминалу GPON, если он установлен у вас в квартире, ну а если имеется только оптическии кабель, то на прямую вставляем его в наш роутер. Пару слов хочу сказать о подключении, так как как подключение, как правило устанавливается с нашего компьютера, а терминал или маршрутизатор провайдера, который предоставляет доступ в Интернет, работает в режиме моста (Brige). Когда вы разберетесь с тем, какой у вас тип подключения, можно переходит к следующему шагу.

Как действует передача данных через оптоволокно

Принцип передачи информации посредством оптоволоконного кабеля схож с передачей электрического сигнала по витой паре. Только на входе с помощью специального конвертера электрический импульс превращается в оптический сигнал, а на выходе трансформируется обратно.

Большое преимущество оптики — отсутствие чувствительности к внешним помехам, в частности к электрическому излучению. Благодаря этому световой луч проходит без искажения на большие расстояния. Такой способ передачи данных позволяет организовать большое количество каналов, при этом волоконный кабель тоньше, чем провод с металлической жилой, и существенно легче. Плюс ко всему оптоволокно служит более 25 лет и может эксплуатироваться в температурном диапазоне от -40 °C до +80 °C.

Услуги и тарифы на интернет GPON

Пользователям, подключившимся по оптоволокну провайдера, доступен сервис Triple Play. Он включает в себя пакет услуг от «Ростелекома»:

  • интернет на высокой заявленной скорости,
  • интерактивное телевидение с выбором собственного пакета,
  • цифровую IP-телефонию.

В случае отказа абонента от какой-либо услуги «Ростелекома», оставшиеся продолжат работу без каких-то ограничений и потери качества. Использование моделей аппаратуры, рекомендованных провайдером, дает значительные преимущества его пользователям:

  1. бесплатную настройку «Ростелеком» при установке и обслуживании в дальнейшем,
  2. гарантию на используемые модели,
  3. гарантийный ремонт или полную замену в случае невозможности устранения неисправности,
  4. наличие возможности настройки дистанционно через контактный центр компании.

Все перечисленные привилегии теряются в случае несоответствия аппаратуры пользователя, не значащейся в списке рекомендованной провайдером. Устранение всех возникающих проблем решается абонентом за свой счет.

Пользователи интересуются, сколько стоит применение оптоволокна. Для ответа абоненту необходимо обратиться в отдел продаж «Ростелекома». Величина стоимости в плане расценки, тарифы, действующие в разных регионах, определяются только на основании документов регионального провайдера «Ростелеком». Общая тенденция такова: чем меньше населенный пункт и чем дальше он расположен на восток от центра России, тем большую плату вносят абоненты за пользование оптоволокном. Следует учесть, что компания проводит постоянные акции, используя результаты анализа данных по GPON.

Преимущества перед другими типами соединения

Оптоволоконный интернет обладает рядом неоспоримых преимуществ перед сетями, построенными на витой паре. Прежде всего это — высокая пропускная способность и долговечность, обеспечение безопасного соединения на физическом уровне: защищенного от возможности неавторизированного доступа к передаваемой информации со стороны третьих лиц.

Другие преимущества подключения интернета по оптоволоконному кабелю:

  • стабильное и безупречное качество соединения, малая чувствительность к наводкам электромагнитных полей и другим воздействиям, потенциально снижающим проходимость сетей с кабельными проводниками;
  • самая высокая из доступных рядовым пользователям скорость доступа к потоковому мультимедиа высокого качества, возможность быстрой загрузки и передачи больших объемов информации;
  • обширные возможности для подключения дополнительных сервисов в один канал. Телефония, сети видеонаблюдения, контроля доступа и охранной сигнализации, цифровое телевидение — далеко не полный перечень сопутствующих услуг, доступных к заказу пользователями соединения по оптоволоконному кабелю.

Виды

Существует множество видов оптоволоконных кабелей в зависимости от характера их применения. Они представлены в двух «режимах»: многомодовом и одномодовом.

Многомодовое волокно (MMF) имеет сердечники двух размеров: 50 мкм и 62,5 мкм. Широкое ядро позволяет передавать несколько потоков данных одновременно. В многомодовом волокне в качестве источника света используется светоизлучающий диод (LED) или лазер с вертикальной полостью, излучающий поверхность (VCSEL). Из-за высокой скорости рассеивания и затухания он обычно используется для передачи большого объема данных на относительно короткие расстояния .

Одномодовое волокно (SMF) имеет гораздо меньший диаметр сердцевины – 8,3 мкм или 9 мкм и единственный световой путь, который может проходить на большие расстояния. Одномодовые волокна обычно используются для более длинных участков, таких как сети передачи данных университетского городка, передачи кабельного телевидения и телекоммуникационные сети.

То, как будет прокладываться кабель, определяет его конструкцию. Наиболее распространенными типами оптических кабелей по их применению являются:

  • для внутреннего монтажа;
  • для установки в кабельные каналы, с броней или без нее;
  • для укладки в грунт;
  • подвесной, с тросом или без него;

Тип волокна определяет параметры брони, наличие подвесного троса и других характеристик оптического кабеля. Условия среды могут быть агрессивными, будь то грунт или вода. Наиболее частые поломки линии вызваны механическими повреждениями. Например, во время ремонтных работ кабель может быть поврежден крупногабаритными машинами, или подводные сети оборваны субмаринами или кораблями. Под каждый сценарий применения подбирается соответствующий вид кабеля.

Конструкция и материалы

Определившись с тем, что такое оптоволокно, перейдем к описанию его устройства. Чтобы лучше понять структуру оптического волокна, рассмотрим процесс его производства:

  • нагретый кварцевый песок протягивают через сканер, проверяющий диаметр получающейся нити;
  • затем в камеру охлаждения;
  • и наконец в ванну с полимером, который налипает и формирует внешний защитный слой;
  • в конце вертикального конвейера находится бобина, на которую со скоростью 3 км/с наматывается остывшее волокно;
  • его транспортируют на завод, где осуществляется покраска каждой нити, чтобы их затем можно было различить в зависимости от канала передачи данных;
  • на специальном станке из них формируются пучки, которые затем запаиваются в кожух из полиэтилена;
  • пучки пережемаются с армирующим стеклопластиковым стержнем, а затем упаковываются во внешнюю изоляцию. Так формируется строение конструкции оптоволоконного кабеля.

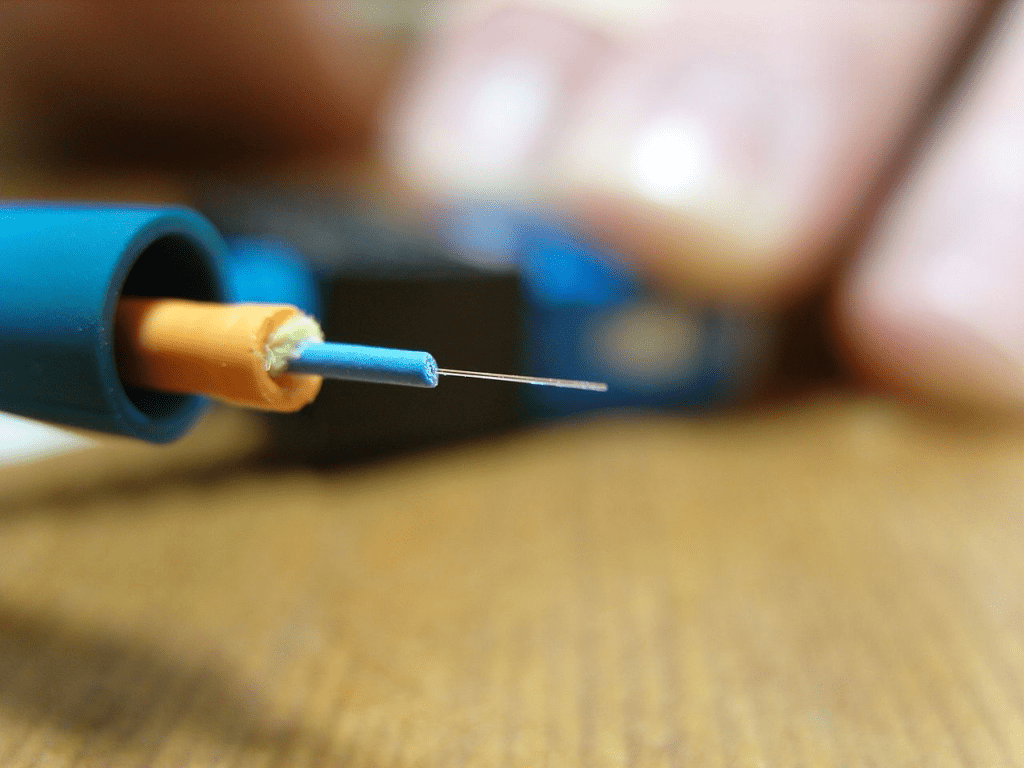

  • сердечник из оптического волокна — самая хрупкая часть кабеля;
  • гидрофобный заполнитель обеспечивает защиту посредством амортизации;
  • эту конструкцию опоясывает центральная трубка;
  • промежуточная полиэтиленовая оболочка обеспечивает дополнительную защиту сердцевины;
  • как правило, в кабеле присутствует броня (существует множество разновидностей);
  • все перечисленные элементы закрывает наружная оболочка.

Ложка дегтя или почему GPON не панацея

Все описанное выше – это полезные факты, которые тем не менее не стоит переоценивать слишком сильно. Если Ростелеком пока не имеет технической возможности провести технологию в ваш дом, не нужно расстраиваться

Обратите внимание на следующие факты:

  • Классические типы подключения к интернету сегодня также основаны на использовании оптоволоконных технологий. Сигнал передается по городу с помощью все той же оптики. И лишь в вашем доме или подъезде этот сигнал преобразуется в электрический, передаваясь до квартиры витой парой. Длина такой витой пары не превышает ста метров. Это не влияет на скорость передачи.
  • Витая пара позволяет пользователю провести интернет напрямую к компьютеру, минуя роутер и другие устройства. Если же нужно подключить к сети и другое оборудование, роутер подойдет классический из магазина – нет необходимости покупать что-то дорогое под GPON. Это преимущество обычного Ethernet.
  • Оптика имеет сложное устройство. Человек без квалификации не может самостоятельно ее нарастить или перенести в другое помещение. В случае чего придется заказывать услуги мастера. Если же у вас заведен Ethernet-кабель, вы легко можете его нарастить, перенести или заменить самостоятельно. Да и стоит он в магазине недорого.
  • То, что у в квартиру заведена технология GPON Ростелеком, это не означает, что проблема с проводами решена. Ведь для подключения приставки, телевизора или компьютера все равно придется тянуть кабели или обеспечить надежный беспроводной доступ по Wi-Fi, как и с модемом.

Монтаж

Процесс подключения Интернета через оптоволокно сложнее, чем кажется на первый взгляд. Все преимущества скорости света заключены в хрупком сердечнике, требующего бережного отношения. По сравнению с медной витой парой, обслуживание таких коммуникаций требует повышенной квалификации работников, занятых монтажными работами и подключением абонентского оборудования. Особенно это касается профессиональных бригад, обслуживающих магистрали провайдера. Будь то срочный ремонт или плановое подключение участка — сетевой инженер всегда имеет при себе целый набор инструментов для обслуживания оптоволоконного кабеля для Интернета.

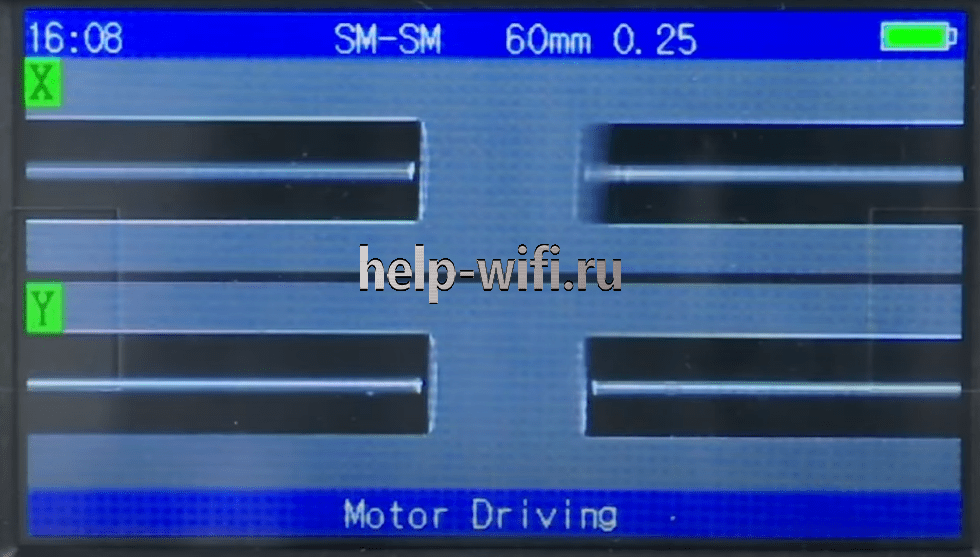

Продвинутые модели оснащены ЧПУ, который регулирует угол и наклон сварки для достижения наилучшего результата. Проблема заключается в том, что даже небольшая погрешность может оказать негативное влияние на скорость передачи данных по оптоволокну.

Процесс монтажа:

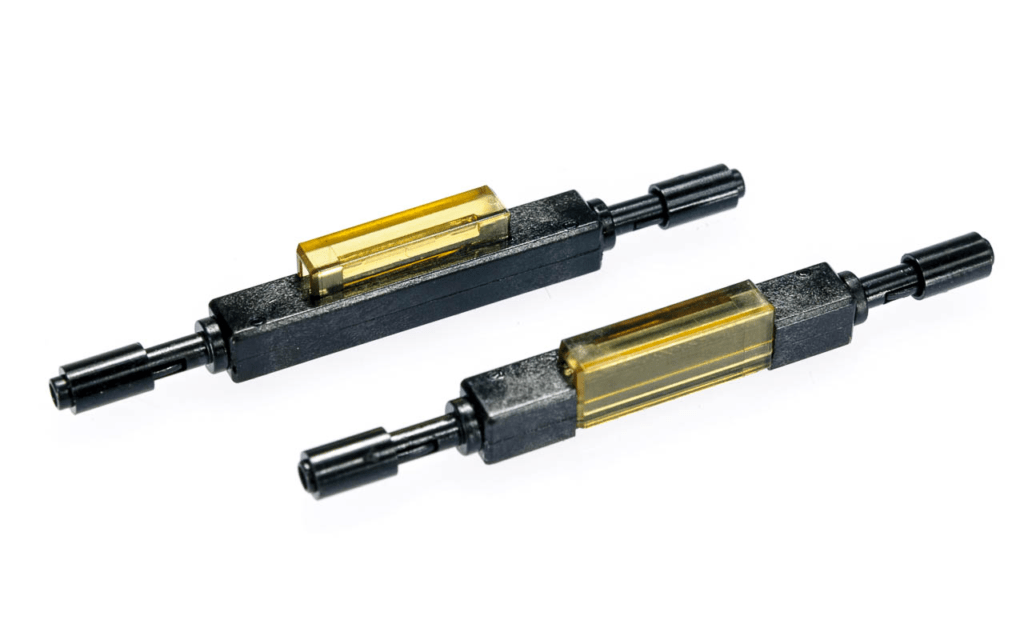

  1. Сначала необходимо подготовить кабель. При помощи специального инструмента срезается внешняя и внутренняя изоляция, а также зачищается сердечник.
  2. Зачищенное волокно необходимо обработать спиртосодержащим веществом, а затем укоротить до нужной длины при помощи резака.

    Затем место сварки покрывается термоусадкой и нагревается до высокой температуры.

  3. Для подключения готового кабеля к конечному оборудованию его нужно обжать. Процесс обжима оптоволокна различается в зависимости от его типа. Если говорить о бытовом использовании, то в продаже можно найти готовые патч-корды.

Ограничения оптоволокна

Есть и некоторые минусы технологии. Одной из причин, по которой такой вид проводов не является общедоступным, становятся затраты на его прокладку. Это не выгодно, когда уже есть готовые телефонные линии. Большинство людей, получающих интернет в 20-100 Мбит/с вполне довольны скоростью. Волокно работает оптимальнее, чем медь или алюминий, но из-за нагрузок на сервера пользователь часто просто не увидит разницы между ними. Например, приложение, загружающее большой файл на компьютер, может доставить его за считанные секунды при быстром соединении, но из-за ограничения на самих серверах софта эта цифра будет ограничена.

Оптоволоконный интернет (Ростелеком)

Компания Ростелеком уже не первый год предоставляет гражданам доступ к всемирной паутине по технологии ADSL, которая предполагает передачу сигнала по обычной телефонной линии. Теперь оператор приступил к активному внедрению совершенно новых методов. Сейчас активно внедряется оптоволоконный интернет по технологии FTTB (оптика до здания). С ее помощью можно существенно повысить качество услуг, предоставляемых населению, надежность соединения и его максимальную скорость, которая может достигать 100 мегабит в секунду. Когда сеть пройдет полную модернизацию, каждый житель выбранного населенного пункта сможет воспользоваться полным спектром услуг. К примеру, появится возможность для просмотра цифрового телевидения, которое в разы превосходит кабельное и спутниковое по качеству и возможностям. Подобное решение – это высокое качество видеоматериалов, изображения и звука, а также удобное интерактивное меню, простота использования и прочие преимущества.

Чем оптоволоконный кабель отличается от медного

В отличие от медного кабеля, где интернет передаётся путем электрических сигналов, в оптоволокне передача сигнала идёт благодаря световому излучению. Оптоволоконный кабель не имеет металлических жил. В нем, вместо них есть тонкие трубки, по которым сигнал трансформируется на трех длинных волнах: 1550 нм, 1310 нм и 850 нм.

То есть, как видно, разница ощутима, правда? Уже хотя бы в принципиально другой схеме передачи данных. Подробно вдаваться в технологию передачи данных по оптоволоконному кабелю я не буду, а уточню лишь все преимущества, которых существует очень большое количество.

Особенности и преимущества оптоволокна

Оптическая линия – это канал, в котором передача данных осуществляется по тонкому оптико-волоконному кабелю. Диаметр рабочей жилы измеряется микрометрами. Информация передаётся посредством модуляции светового потока. Этот поток движется внутри кабеля практически без затуханий. Жила изготавливается из двуокиси кремния и характеризуется минимальным затуханием.

Лёгкое и тонкое оптоволокно способно передавать гигантские объёмы информации. А если в одном кабеле объединены несколько десятков жил, то пропускная способность вырастает до неимоверных величин. Сравните сами – по традиционным медным жилам может вестись только один телефонный разговор, при высокочастотном уплотнении – несколько десятков или сотен разговоров, а оптический кабель с одной жилой может связать несколько тысяч и даже десятков тысяч абонентов.

Оптоволокно характеризуется своей дороговизной. Для его соединения и пайки необходимо дорогостоящее оборудование. Его сложно прокладывать, по нему сложно подключать единичных абонентов. На смену традиционной дорогой оптике пришли оптические сети PON (или GPON), построенные на основе пассивного оптоволокна. Оно отличается дешевизной и простотой соединения, что обеспечило быстрое развитие технологии. Благодаря GPON можно провести скоростной интернет в каждый дом или квартиру по отдельному оптическому кабелю.

Преимущества оптики для абонента:

  • Высокая скорость доступа к сетевым ресурсам – в отдельных регионах Ростелеком «разгоняет» домашний интернет до 250 Мбит/сек, это очень приличный показатель. В большинстве регионов максимальная скорость составляет 100 Мбит/сек. В удалённых северных областях скорость ограничена до более низких значений.
  • Высокая скорость на отдачу информации – оптоволоконный интернет обеспечит не только быстрое скачивание файлов, но и их быструю отправку.
  • Стабильность канала – забудьте о регулярных обрывах связи. Кроме того, оптоволокну совершенно не страшны жара и холод, а также атмосферные осадки.
  • Быстрое подключение к сети – на ADSL установление связи занимает около минуты после включения модема. Соединение по оптоволокну занимает несколько секунд.
  • Возможность подключения цифрового ТВ с высоким качеством изображения – наслаждайтесь телевидением в формате HD.

Оптоволокно от Ростелекома позволит подключить к интернету целую кучу домашних устройств, причём мешать друг другу они не будут.

Ещё одним преимуществом оптики является более разумный компромисс между абонентской платой и скоростью. В отдельных регионах разница может достигать в 10 раз. Например, 3 Мбит/сек за 550 рублей по ADSL и 30 Мбит/сек за те же 550 рублей по оптоволокну. А подключая сразу несколько услуг в рамках пакетного тарифного плана, вы получите скидку на суммарную абонентскую плату.

Прокладка оптоволокна на местности

Многих людей, которые хотят оптический интернет, интересуют особенности прокладки оптоволокна. На самом деле это довольно сложная работа, которая должна выполняться профессионалами. Выделяют четыре основных способа прокладки оптического кабеля на местности.

В грунте

Это наиболее распространенный способ, которым часто пользуется Ростелеком и другие популярные провайдеры.

Прежде чем уложить кабель, необходимо разработать схему. В ней детально планируется, как и где будет пролегать провод. Для укладки в грунте используются кабели с прочной наружной оболочкой. Она обеспечит дополнительную защиту от повышенной влажности и грызунов.

Чтобы провод не повредился, его могут помещать в специальной пластиковой трубе.

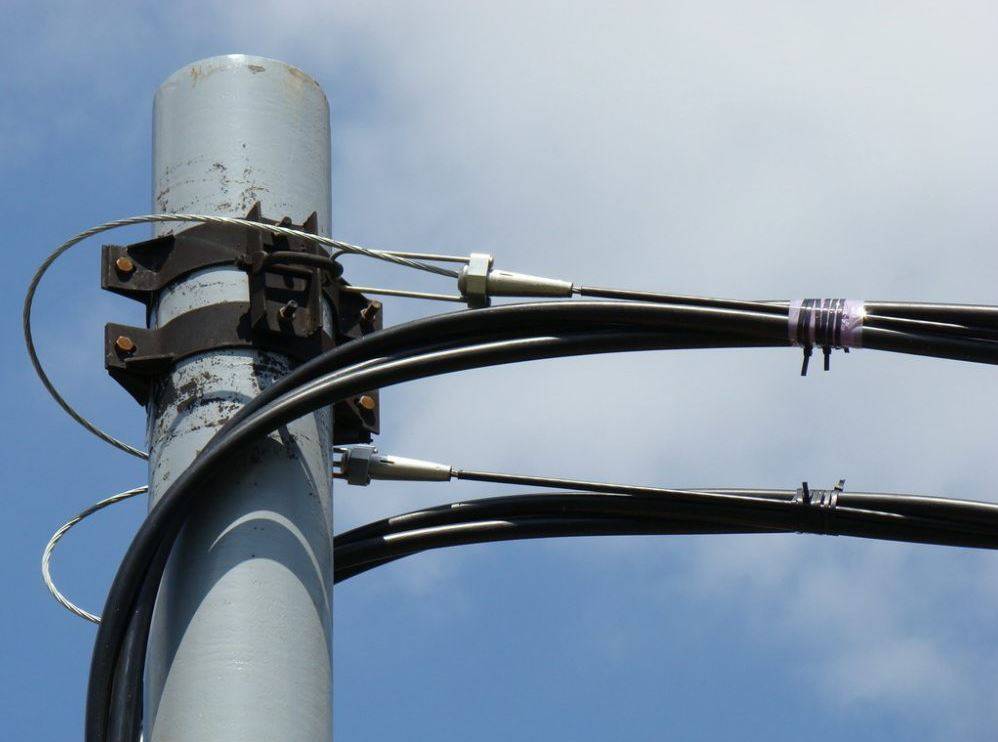

Размещение на опорах — наиболее простой способ прокладки оптики

Подвешивание на опорах

Бывают случаи, когда не удается проводить волокно для интернета в грунте. В подобных ситуациях кабель вешают на дополнительные опоры. Чаще всего данный способ используется при подключении к сети Internet дач или частных домов.

Для подвешивания используются провода с вмонтированным тросом, который в разрезе представлен в виде восьмерки. Также конструкция оснащается упрочняющими нитями. Они нужны для предотвращения растягиваний и провисаний.

Прокладка в канализации

Это наиболее подходящий вариант подключения оптико-волоконного интернета в городской местности. Провайдеры часто используют готовые канализационные каналы для проведения сетевых проводов. Для протяжки применяется кабельная лебедка или пруток.

Внутри помещений

Иногда оптоволокно приходится проводить в зданиях. Для этого используются облегченные кабели с эластичной оболочкой. Они прокладываются в заранее сделанных каналах. Если их нет, можно протянуть провод под плинтусами.

Особенности и преимущества оптоволокна

Оптическая линия – это канал, в котором передача данных осуществляется по тонкому оптико-волоконному кабелю. Диаметр рабочей жилы измеряется микрометрами. Информация передаётся посредством модуляции светового потока. Этот поток движется внутри кабеля практически без затуханий. Жила изготавливается из двуокиси кремния и характеризуется минимальным затуханием.

Лёгкое и тонкое оптоволокно способно передавать гигантские объёмы информации. А если в одном кабеле объединены несколько десятков жил, то пропускная способность вырастает до неимоверных величин. Сравните сами – по традиционным медным жилам может вестись только один телефонный разговор, при высокочастотном уплотнении – несколько десятков или сотен разговоров, а оптический кабель с одной жилой может связать несколько тысяч и даже десятков тысяч абонентов.

Оптоволокно характеризуется своей дороговизной. Для его соединения и пайки необходимо дорогостоящее оборудование. Его сложно прокладывать, по нему сложно подключать единичных абонентов. На смену традиционной дорогой оптике пришли оптические сети PON (или GPON), построенные на основе пассивного оптоволокна. Оно отличается дешевизной и простотой соединения, что обеспечило быстрое развитие технологии. Благодаря GPON можно провести скоростной интернет в каждый дом или квартиру по отдельному оптическому кабелю.

Преимущества оптики для абонента:

  • Высокая скорость доступа к сетевым ресурсам – в отдельных регионах Ростелеком «разгоняет» домашний интернет до 250 Мбит/сек, это очень приличный показатель. В большинстве регионов максимальная скорость составляет 100 Мбит/сек. В удалённых северных областях скорость ограничена до более низких значений.
  • Высокая скорость на отдачу информации – оптоволоконный интернет обеспечит не только быстрое скачивание файлов, но и их быструю отправку.
  • Стабильность канала – забудьте о регулярных обрывах связи. Кроме того, оптоволокну совершенно не страшны жара и холод, а также атмосферные осадки.
  • Быстрое подключение к сети – на ADSL установление связи занимает около минуты после включения модема. Соединение по оптоволокну занимает несколько секунд.
  • Возможность подключения цифрового ТВ с высоким качеством изображения – наслаждайтесь телевидением в формате HD.

Оптоволокно от Ростелекома позволит подключить к интернету целую кучу домашних устройств, причём мешать друг другу они не будут.

Ещё одним преимуществом оптики является более разумный компромисс между абонентской платой и скоростью. В отдельных регионах разница может достигать в 10 раз. Например, 3 Мбит/сек за 550 рублей по ADSL и 30 Мбит/сек за те же 550 рублей по оптоволокну. А подключая сразу несколько услуг в рамках пакетного тарифного плана, вы получите скидку на суммарную абонентскую плату.
