Параметры линии для ADSL интернета: соотношение сигнала и шума

Стандарты ADSL

Название стандарта	Общее название	Скорость входящего потока, Мбит/с	Скорость исходящего потока, Мбит/с	Утвержден в
ANSI T1.413-1998 Issue 2	ADSL	8,160 Мбит/с	1,216 Мбит/с	1998
ITU G.992.1	ADSL (G.DMT)	8 Мбит/с	1,3 Мбит/с	1999-07
ITU G.992.1 Annex A	ADSL over POTS	12 Мбит/с	1,3 Мбит/с
ITU G.992.1 Annex B	ADSL over ISDN	12 Мбит/с	1,3 Мбит/с
ITU G.992.2	ADSL Lite (G.Lite)	1,5 Мбит/с	0,5 Мбит/с	1999-07
ITU G.992.3	ADSL2	12 Мбит/с	1,216 Мбит/с	2002-07
ITU G.992.3 Annex A	ADSL2 over POTS	12 Мбит/с	1,216 Мбит/с
ITU G.992.3 Annex B	ADSL2 over ISDN	12 Мбит/с	1,216 Мбит/с
ITU G.992.3 Annex J	ADSL2	12 Мбит/с	3,5 Мбит/с
ITU G.992.3 Annex L	RE-ADSL2	5 Мбит/с	0,8 Мбит/с
ITU G.992.3 Annex M	ADSL2 (G.DMT.bis.plus)	12 Мбит/с	3,5 Мбит/с
ITU G.992.4	Splitterless ADSL2	1,5 Мбит/с	0,5 Мбит/с	2002-07
ITU G.992.5	ADSL2+	24 Мбит/с	1,216 Мбит/с	2003-05
ITU G.992.5 Annex A	ADSL2+ over POTS	24 Мбит/с	1,216 Мбит/с
ITU G.992.5 Annex B	ADSL2+ over ISDN	24 Мбит/с	1,216 Мбит/с
ITU G.992.5 Annex M	ADSL2+	24 Мбит/с	3,5 Мбит/с
ITU G.992.5 Annex L	RE-ADSL2+	24 Мбит/с	1,5 Мбит/с

Что необходимо для подключения

ADSL-интернет, что это такое и что необходимо для подключения к сети? Для доступа в Интернет и объединения компьютеров в локальную сеть используются специальные DSL-модемы и специальное оборудование:

• компьютер;
• модем;
• сплиттер и микрофильтры;
• кабель для подсоединения к телефонной сети.

При применении DSL-технологии необходимо специальное дополнительное оборудование: микрофильтры, сплиттер. Оснащение зависит от типа телефонной линии. Если необходимо разделить телефонную линию и модем, то устанавливается сплиттер. Когда такая необходимость отсутствует, применяется микрофильтр.

Чтобы интернет работал стабильно и быстро, устанавливают сплиттер — специальный разветвитель, который позволяет одновременно пользоваться интернетом и домашним телефоном. Он имеет один вход и два выхода. Во вход подключается телефонная линия, в выходы телефон и кабель, идущий на модем.

Обратите внимание! Модем  —  устройство по внешнему виду похоже на обычный роутер, но для соединения с интернетом используется разъем, как для бытового телефона.

Чтобы подключить к телефонной линии не один, а несколько ПК, выбирают такие модемы, которые объединяют в себе ещё и функции роутера с поддержкой беспроводной сети WiFi. Наиболее простым и доступным методом является подключение modem-adsl с USB портом.

Стандарты ADSL

DHCP-сервер это сетевой протокол, распределяющий автоматически сетевым устройствам IP-адрес и другие параметры, необходимые для работы в сети. ADSL-технологии подключения по АДСЛ проводу на сегодня имеют два варианта: через USB и Ethernet-порты.

Внешний USB-модем подключается к компьютеру и получает питание от него. Преимущества таких устройств: низкая стоимость и простота использования, для их работы не нужно никаких сетевых карт. Минусы: возможная несовместимость с некоторыми компьютерами, работа только с одним устройством, необходимость регулярной переустановки драйверов.

Модем, подключённый к устройству через Ethernet-порт, будет работать стабильнее. Но для использования с несколькими устройствами он должен обладать функцией маршрутизатора или технологией Wi-Fi. Для обычных пользователей ADSL-соединения удобнее использовать USB-модемы за счет их простоты. Для организаций, где сеть используется многими пользователями, применяются устройства с ethernet-подключением.

Обратите внимание! Современные модемы передают данные через телефонную линию по Wi-Fi. Это позволяет организовывать беспроводную сеть, к которой можно подключать несколько мобильных устройств

Цифровые сигналы

Когда измерение оцифровано, количество битов, используемых для представления измерения, определяет максимально возможное отношение сигнал / шум. Это связано с тем, что минимально возможный уровень шума – это ошибка, вызванная квантованием сигнала, иногда называемая шумом квантования . Этот уровень шума является нелинейным и зависит от сигнала; для разных моделей сигналов существуют разные расчеты. Шум квантования моделируется как аналоговый сигнал ошибки, суммированный с сигналом перед квантованием («аддитивный шум»).

Этот теоретический максимальный SNR предполагает идеальный входной сигнал. Если входной сигнал уже зашумлен (как это обычно бывает), шум сигнала может быть больше, чем шум квантования. Настоящие аналого-цифровые преобразователи также имеют другие источники шума, которые дополнительно уменьшают отношение сигнал / шум по сравнению с теоретическим максимумом от идеализированного шума квантования, включая намеренное добавление дизеринга .

Хотя уровни шума в цифровой системе можно выразить с помощью SNR, чаще используется E _b / N _o , энергия на бит на спектральную плотность мощности шума.

Коэффициент ошибок модуляции (MER) является мерой отношения сигнал / шум в сигнале с цифровой модуляцией.

Фиксированная точка

Для n- битных целых чисел с одинаковым расстоянием между уровнями квантования ( равномерное квантование ) также определяется динамический диапазон (DR).

Предполагая равномерное распределение значений входного сигнала, шум квантования представляет собой равномерно распределенный случайный сигнал с размахом амплитуды одного уровня квантования, что составляет отношение амплитуд 2 n / 1. Тогда формула:

D р d B знак равно S N р d B знак равно 20 бревно 10 ⁡ ( 2 п ) ≈ 6.02 ⋅ п {\ Displaystyle \ mathrm {DR_ {дБ}} = \ mathrm {SNR_ {дБ}} = 20 \ log _ {10} (2 ^ {n}) \ приблизительно 6,02 \ cdot n}

Эта взаимосвязь является источником таких утверждений, как « 16-битный звук имеет динамический диапазон 96 дБ». Каждый дополнительный бит квантования увеличивает динамический диапазон примерно на 6 дБ.

Предполагая полномасштабный синусоидальный сигнал (то есть квантователь спроектирован так, что он имеет те же минимальное и максимальное значения, что и входной сигнал), шум квантования приближается к пилообразной волне с размахом амплитуды одного уровня квантования. и равномерное распределение. В этом случае отношение сигнал / шум составляет примерно

S N р d B ≈ 20 бревно 10 ⁡ ( 2 п 3 2 ) ≈ 6.02 ⋅ п + 1,761 {\ displaystyle \ mathrm {SNR_ {дБ}} \ около 20 \ log _ {10} (2 ^ {n} {\ sqrt {3/2}}) \ около 6,02 \ cdot n + 1,761}

Плавающая запятая

Числа с плавающей запятой позволяют найти компромисс между отношением сигнал / шум для увеличения динамического диапазона. Для n-битных чисел с плавающей запятой, с nm битами в мантиссе и m битами в экспоненте :

D р d B знак равно 6.02 ⋅ 2 м {\ Displaystyle \ mathrm {DR_ {дБ}} = 6.02 \ cdot 2 ^ {m}}

S N р d B знак равно 6.02 ⋅ ( п – м ) {\ Displaystyle \ mathrm {SNR_ {дБ}} = 6,02 \ cdot (нм)}

Обратите внимание, что динамический диапазон намного больше, чем с фиксированной точкой, но за счет худшего отношения сигнал / шум. Это делает плавающую точку предпочтительной в ситуациях, когда динамический диапазон велик или непредсказуем

Более простые реализации с фиксированной точкой могут использоваться без ухудшения качества сигнала в системах с динамическим диапазоном менее 6,02 м. Очень большой динамический диапазон чисел с плавающей запятой может быть недостатком, поскольку требует более предусмотрительности при разработке алгоритмов.

Включаем механизм SRA

SRA (Seamless Rate Adaptation) позволяет изменять скорость соединения «на лету», таким образом адаптируясь к изменениям в линии, не дожидаясь разрыва.
Модем настроен в режиме моста, опытным путем выяснил, что соединение держится стабильно при автоматической синхронизации, то есть когда разрешены все стандарты ADSL и все виды Annex.

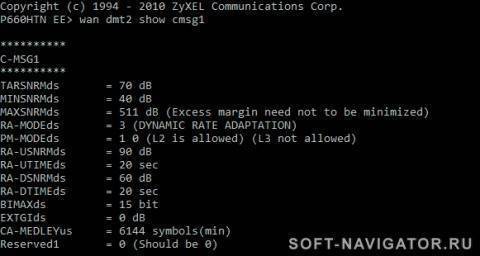

Теперь следует выяснить какой профиль настроен на порту DSLAM. Для этого необходимо подключится к модему через telnet и ввести команду: . В ответ вы получите настройки профиля на DSLAM.
Важный параметр здесь RA-MODEds, он может иметь три варианта:

• RA-MODEds = 1 (FIXED DATARATE) – фиксированная скорость соединения, как правило урезанная провайдером, до более менее стабильного соединения.
• RA-MODEds = 2 (RATE ADAPTIVE AT INIT) – скорость соединения согласуется при старте и не меняется до следующего разрыва.
• RA-MODEds = 3 (DYNAMIC RATE ADAPTATION) – скорость соединения меняется в процессе работы.

Механизм SRA будет работать только с динамическим профилем. Поменять профиль на динамический может только провайдер. Лучше всего подавать заявку в письменном виде, потому что как только первая линия ТП увидит незнакомые слова, скорее всего отправит вопрос специалистам. Для простоты общения, лучше сразу написать все параметры в профиле. Например, такие:
TARSNRMds = 70 dB (желаемый уровень сигнал/шум = 7 dB)
MINSNRMds = 10 dB (минимальный уровень сигнал/шум = 1 dB)
MAXSNRMds = 310 dB (Excess margin need not to be minimized) (максимальный уровень сигнал/шум = 31 dB)
RA-MODEds = 3 (DYNAMIC RATE ADAPTATION) (Тип профиля DSLAM, динамическая адаптация скорости)
PM-MODEds = 1 0 (L2 is allowed) (L3 not allowed) (Разрешенные режимы энергосбережения)
RA-USNRMds = 85 dB (уровень сигнал/шум при достижении которого произойдет повышение скорости)
RA-UTIMEds = 20 sec (время в течении которого сигнал/шум должен быть больше или равен RA-USNRMds, чтобы произошло повышение скорости)
RA-DSNRMds = 60 dB (уровень сигнал/шум при достижении которого произойдет понижение скорости)
RA-DTIMEds = 20 sec (время в течении которого сигнал/шум должен быть меньше или равен RA-DSNRMds, чтобы произошло понижение скорости)
BIMAXds = 15 bit
EXTGIds = 0 dB
CA-MEDLEYus = 6144 symbols(min)
Reserved1 = 0 (Should be 0)

Далее несколько “если”.
Если задержки (ping) не критичны, то лучше поставить канал в режим interleave, при этом нужно задавать задержку в миллисекундах, например, 8мс. Задержка должна быть одинакова для downstream и upstream. Это позволит корректировать ошибки при передаче ячеек и увеличит стабильность соединения.
Стоит попросить задать параметры INP, для плохих линий стоит задать значение INP min = 1 или больше. INP задается отдельно для downstream и upstream.
Если спросят, то максимальные скорости для downstream и upstream каналов можно поставить по максимуму 24000 кбит/с и 3500 кбит/сек соответственно.
Далее со своей стороны нужно убедится в том что SRA в модеме включено. Делается это командой . В ответ вы получите . Из личного опыта обнаружил, что строчка в списке autoexec.net мешает корректной работе SRA и её необходимо удалить оттуда.
Ниже пример содержимого моего автозапуска, при котором, модем стабильно держит линию по 30 – 70 часов. К сожалению, SRA не панацея, от резких и глубоких изменений характеристик линии она не спасёт.

Принцип действия[править | править код]

ADSL-модем

Технология ADSL представляет собой вариант DSL, в котором доступная полоса пропускания канала распределена между исходящим и входящим трафиком несимметрично — для большинства пользователей входящий трафик значительно более существенен, чем исходящий, поэтому предоставление для него большей части полосы пропускания вполне оправдано (исключениями из правила являются пиринговые сети, видеозвонки и электронная почта, где объём и скорость исходящего трафика бывают важны). Обычная телефонная линия использует для передачи голоса полосу частот 0,3…3,4 кГц. Чтобы не мешать использованию телефонной сети по её прямому назначению, в ADSL нижняя граница диапазона частот находится на уровне 26 кГц. Верхняя же граница, исходя из требований к скорости передачи данных и возможностей телефонного кабеля, составляет 1,1 МГц. Эта полоса пропускания делится на две части — частоты от 26 кГц до 138 кГц отведены исходящему потоку данных, а частоты от 138 кГц до 1,1 МГц — входящему. Полоса частот от 26 кГц до 1,1 МГц была выбрана не случайно. В этом диапазоне коэффициент затухания почти не зависит от частоты.

Такое частотное разделение позволяет разговаривать по телефону, не прерывая обмен данными по той же линии. Разумеется, возможны ситуации, когда либо высокочастотный сигнал ADSL-модема негативно влияет на электронику современного телефона, либо телефон из-за каких-либо особенностей своей схемотехники вносит в линию посторонний высокочастотный шум или же сильно изменяет её АЧХ в области высоких частот; для борьбы с этим в телефонную сеть непосредственно в квартире абонента устанавливается фильтр низких частот (частотный разделитель, англ. Splitter), пропускающий к обычным телефонам только низкочастотную составляющую сигнала и устраняющий возможное влияние телефонов на линию. Такие фильтры не требуют дополнительного питания, поэтому речевой канал остаётся в строю при отключённой электрической сети и в случае неисправности оборудования ADSL.

Передача к абоненту ведётся на скоростях до 10 Мбит/с, хотя сегодня существуют устройства, передающие данные со скоростью до 25 Мбит/с (VDSL), однако в стандарте такая скорость не определена. В системах ADSL под служебную информацию отведено 25 % общей скорости, в отличие от ADSL2, где количество служебных битов в кадре может меняться от 5,12 % до 25 %. Максимальная скорость линии зависит от ряда факторов, таких как длина линии, сечение и удельное сопротивление кабеля. Также существенный вклад в повышение скорости вносит тот факт, что для ADSL линии рекомендуется витая пара (а не ТРП) причём экранированная, а если это многопарный кабель, то и с соблюдением направления и шага повива.

Разделение передаваемых и принимаемых данныхправить | править код

При использовании ADSL данные передаются по общей паре в дуплексной форме. Для того, чтобы разделить передаваемый и принимаемый поток данных, существуют два метода: частотное разделение каналов (англ. Frequency Division Multiplexing, FDM) и эхокомпенсация (англ. Echo Cancellation, EC)

Частотное разделение каналовправить | править код

При использовании данного механизма низкоскоростной канал передаваемых данных располагается сразу после полосы частот, используемой для передачи аналоговой телефонии. Высокоскоростной канал принимаемых данных располагается на более высоких частотах. Полоса частот зависит от числа бит, передаваемых одним сигналом.

Сравнениеправить | править код

• Эхокомпенсация (EC) позволяет улучшить производительность на 2 дБ, однако более сложна в реализации.
• Преимущества EC растут при использовании более высокоскоростных технологий, таких как ISDN или видеотелефония на скорости 384 кБит/с. В этих случаях FDM требует выделения под высокоскоростной канал принимаемых данных более высоких частот, что приводит к увеличению затухания и сокращению максимального расстояния передачи.
• Совмещение двух каналов в одном частотном диапазоне, при использовании ЕС приводит к появлению эффекта собственного NEXT, который отсутствует при использовании FDM.
• Стандарт ADSL предусматривает взаимодействие между различным оборудованием, использующим как механизм FDM, так и EC, выбор конкретного механизма определяется при установлении соединения.

Как работает роутер с DSL-модемом?

Роутер с DSL-модемом сочетает функции DSL-модема и роутера, благодаря чему возможно несколько типов подключения.

1. DSL-подключение

Как правило, роутер с DSL-модемом использует телефонную линию в качестве средства подключения к интернет-провайдеру и обеспечивает интернет-подключение для других устройств через проводное или беспроводное подключение. Также он позволяет использовать одновременно и телефонную связь, и интернет — для этого нужен DSL-фильтр, позволяющий подключить роутер с модемом и телефон к порту DSL.

2. Подключение по кабелю/оптоволокну

К порту WAN роутеров с DSL-модемом также можно подключить кабельный или оптоволоконный модем. В таком сценарии роутер с модемом выступает исключительно в качестве беспроводного роутера, поэтому нужен ещё один модем для подключения к интернет-провайдеру и создания интернет-подключения для других устройств.

3. Подключение через USB-модем 3G/4G

Некоторые роутеры с DSL-модемом и портом USB также поддерживают подключение USB‑модемов 3G/4G, которые обеспечивают повсеместный доступ в интернет и могут выполнять роль основного подключения в поездках и роль резервного подключения в случае неполадок с основным подключением провайдера.

Как функционирует технология

В середине 1990-х годов семейство xDSL пополнилось ADSL, которая получила развитие только благодаря продвижению сетей Интернета.

Что такое АДСЛ интернет — это модемное подсоединение к онлайн-сети через телефонную линию. По медным парам телефонных проводов разделяется пропускная способность асимметрической цифровой линии от провайдера к пользователю. Скорость передачи данных от поставщика выше, чем в обратном направлении.

Говоря об ADSL соединении, подразумевается, что это линия, для которой не требуется прокладывать специальные кабели, а используются уже существующие, при этом не занимающие телефон. Использование ассиметричной цифровой абонентской линии позволяет обеспечивать высокоскоростное соединение.

Если нет возможности подключиться через кабельное соединение Ethernet, можно использовать ADSL-линию. На сегодня — это простой и дешевый способ подключения с максимальной входящей скоростью до 8 Мбит/с, а исходящей до 1 Мбит/с.

Обратите внимание! Преимущества  ADSL — высокая скорость передачи данных, стабильность соединения, относительно невысокая цена на оборудование и на услуги поставщика. К недостаткам такого вида подключения относится низкое качество ADSL провода, что значительно снижает скорость передачи данных. Говоря о ADSL-модеме, можно сказать, что это устройство, которое предназначено для преобразования входящего сигнала из аналогового в цифровой и наоборот по телефонной линии

Он создает соединение и следит за его устойчивостью

Говоря о ADSL-модеме, можно сказать, что это устройство, которое предназначено для преобразования входящего сигнала из аналогового в цифровой и наоборот по телефонной линии. Он создает соединение и следит за его устойчивостью.

Какой сигнал SINR RSRP Yota должен быть

Ниже рассмотрим параметры для интернета Йота 4G (LTE). Качество сигнала (параметр SINR/RSRP) составляет 12 дБ. Это среднее значение мощности. Если сказать простыми словами, то речь идет об абсолютном уровне сигнала передатчика с базовой станции. Сигнал SINR RSRP принято измерять в дБм. Если значение этого параметра составляется -120 дБм и менее, то сигнал LTE не будет стабильным и мощным. Показатель SINR обозначает соотношение сигналов и шумов в канале приема. Если его значение составит ноль дБ, то уровень сигнала равняется уровню шумов. А если значение положительное, то сигнал выше, чем шумы. Если же показатель отрицательный, значит, сигнал ниже, чем шум. В подобной ситуации прибор все равно будет принимать сигналы, но качество приема будет низким. Следует понимать, что в условиях города, где большое число разнообразных помех, параметр SINR гораздо важнее, чем RSRP.

Для нормального и даже идеального приема значения должны быть следующими:

• Если SINR составляет более двадцати, это идеальный вариант. Но добиться такого уровня нереально.
• От нуля до 12 – удовлетворительный уровень.
• Менее нуля – соединение совсем плохое, пользоваться интернетом невозможно.
• RSRP -75 и меньше — превосходная слышимость, достичь такого параметра также невозможно.
• RSRP от -90 до -95 — средний показатель.
• RSRP от -95 и более – низкое качество.

Выбирая антенну для модема или роутера, пользователь должен обязательно обращать внимание на уровень сигнала. Если правильно определить нужные частоты, можно ловить сеть при любых условиях

Выбор при приобретении антенны будет в основном зависеть от того, насколько вы планируете . Пользователи часто не могут определиться, RSRP какой должен быть 4G. Необходимо ориентироваться на средний показатель, потому как добиться максимума невозможно.

Будет ли использоваться технология в будущем

С каждым годом объемы информации неуклонно растут. Пропускная способность сети уже не обеспечивает полноценного доступа. В последнее время все чаще пользователи высказывают негативные мнения о технологии ADSL и даже пророчат  ей скорую отставку. Преимущества АДСЛ кабеля, свободная телефонная линия, уже не является главным превосходством. У этой технологии существует только одна приемлемая альтернатива, это оптоволоконный Ethernet, так как спутниковые технологии дорогие, мобильные пока слабо распространены, дороги и недостаточно быстры.

Существуют ситуации, когда выгодно подключение к сети через ADSL кабель. Несмотря на предпочтение волоконно-оптических линий связи, в некоторых случаях подведение их недёшево и нецелесообразно. Особенно актуальна эта проблема в частных секторах, в которых специфика территории не позволяет провести широкополосный интернет. Более того, технология усовершенствуется, ее используют в многих странах Европы и в Америке.

На сегодняшний день ADSL-соединение одно из самых массовых способов подключения к онлайн-сети.

Сброс настроек

Если ваш ADSL-модем ранее использовался, лучше сбросить его параметры к заводским. Также это будет полезно, если вы не помните пароль от web-интерфейса. У разных операторов разные способы подключение. При смене провайдера (например, вы пользовались «Домолинк», но переехали в новую квартиру, которая находится в зоне покрытия «Ростелеком»), легче настроить устройство с нуля, чем менять отдельные опции.

Чтобы вернуть параметры по умолчанию:

1. Надо подключить ADSL-модем к электрической сети.
2. Найдите на его корпусе кнопку или отверстие с надписью «Reset».
3. Если это кнопка, зажмите её секунд на 30. Лампочки на устройстве при этом могут мигать.
4. Если это дырка, вставьте туда стержень или скрепку. Также удерживайте несколько секунд.
5. Если ни один способ не сработал, зажмите кнопку Включения/Выключения и дождитесь, пока замигают индикаторы.

После бэкапа устройство перезагрузится. Сбросить параметры можно и через веб-интерфейс. Как в него зайти, описано в одной из следующих глав.

Подключение к интернету

Если параметры не выставились автоматически, надо подключить устройство вручную. Настройка отличается в зависимости от оператора и модели роутера. Но алгоритм действий один и тот же. Например, ситуация с D-LINK DSL-2640U:

• Зайдите в веб-интерфейс.
• Откройте вкладку «Net» или «Network» («Сеть»). В модели 2500U она называется «WAN». В предыдущих версиях находится в разделе «Advanced Setup».
• Подраздел «Connections» («Соединения»).
• Нажмите кнопку «Add» («Добавить»).

Настройка D-LINK DSL-2640U

• В списке «DSL protocol» или «Connection Type» («Тип соединения») выберите «PPPoE».
• В поля «VPI и PCI» введите параметры PVC. Они зависят от региона и провайдера. Например, для Ростелеком в Москве VPI равен 0 (нулю), а VCI — 35. Эту информацию можно узнать у оператора.
• В «PPP Username» («Имя пользователя») напишите ваш логин.
• В «Password» и «Password confirmation» («Пароль» и «Подтвердите пароль») скопируйте пароль.
• Отметьте галочками опции «Keep Alive» и «IGMP».
• «LPC interval» и «LPC fails» («Интервал» и «Провалы») предназначены для выставления интенсивности запросов авторизации. Если поставить интервал «20» и провал «3», после трёх неудачных попыток подключения устройство «подождёт» 20 секунд. Если постоянно обрывается сеть, интервал можно уменьшить.
• Нажмите кнопку «Save» («Сохранить») внизу.
• Перезапустите ADSL-модем.

В некоторых моделях есть так называемые «Быстрые настройки» — «Quick Setup» или «Wizard». Просто вводите данные, которые получили оператора — система сама подберёт подходящие параметры.

Названия и разделы могут различаться. Но принцип один и тот же. Рассмотрим ситуацию на конкретном примере. Так выглядит настройка ADSL-модема Ростелеком:

Настройка модема Ростелеком

1. Зайдите в web-интерфейс.
2. Откройте Interface Setup — Internet.
3. В разделе «Virtual Circuit» в пункте «Status» поставьте опцию «Advanced».
4. В «IP version» выберите «IPv4».
5. В разделе «ISP» отметьте «PPPoE/PPPoA».
6. В полях для ввода «Username» и «Password» напишите ваш логин и пароль.
7. В списке «NAT» поставьте «Enable».
8. В пункте «Direction» укажите «Both».
9. Wi-Fi настраивается в разделе «Wireless».
10. «SSID» — это название сети. «Pre-Shared Key» — пароль.

Ростелеком, как и многие другие провайдеры, вместе со своим оборудованием предоставляет установочный диск. С ним легче подключить интернет. Просто вставьте CD в дисковод и следуйте инструкциям.

Настройка оборудования ADSL на максимальное быстродействие:

Что представляет собой линия АДСЛ? Это два модема, соединённые между собой телефонной линией. Один стоит у абонента, другой — на стороне провайдера. Когда Вы дома включаете модем — он согласует параметры сигнала и скорость со станционным собратом. Эта процедура называется HandShake (англ.,рукопожатие). После чего линк поднимается на лучших значениях из полученных.

Текущую скорость ADSL соединения Вы можете посмотреть в веб-интерфейсе своего модема на страничке статуса.  К пример, так она выглядит на D-Link DSL-2640U:

На некоторых моделях модемов есть возможность просмотра более расширенной информации:

Тут немалую роль играет конфигурация устройство с обоих концов линии

Обратите внимание на параметр «Расчётная скорость», она значительно больше скорости соединения. Это значит, что у линии ещё есть определённый ресурс, который можно использовать

Конечно не факт, что Вы сможете достигнуть тех значений, что рассчитал модем, но половину от этой разницы выжать вполне реально.

Сделать это можно только в том случае, если правильно сконфигурировано оборудование. Со стороны абонентского устройства, доступных настроек очень мало:

Фактически Вы можете только изменить используемую модуляцию  — например оставить только ADSL 2+. Если Вам нужна большая скорость отдачи — поставьте так же галку на AnnexM. Но опять же эти модуляции должны быть включены и на станционном модеме, в противном случае согласование не пройдёт, линк не поднимется, а значит и толку от этих действий не будет никакого. Поэтому надо созвониться с технической поддержкой своего оператора связи и пообщаться с ними. Причём сначала придётся пройти «фильтр» первой линии и любыми судьбами связаться с инженерами, которые непосредственно занимаются станционным оборудованием и выставляют на портах скоростные профили.

Если Вы сможете найти общий язык со специалистом, то он может подобрать Вам оптимальный профиль, либо максимальный. Примерно так это выглядит на станционном DSLAM:

Хотя выжимать максимум я бы не советовал — Вы проиграете в помехоустойчивости и при возникновении помех на линии будете терять линк. Лучше пусть соединение будет чуть медленнее, но зато — стабильнее.

Ещё одна хитрость — можно попросить сотрудников поддержки включить режим Fast Mode на Вашем порту. Простыми словами — это профиль на DSLAM отключенной коррекцией ошибок. За счёт этого пинг на последней миле становиться чуть-чуть меньше и скорость отклика соответственно увеличивается.

6.2 Аддитивные помехи

Аддитивные
помехи проявляются в свободном от сигнала канале. К аддитивным помехам относят:

–
флуктуационные помехи;

–
переходы с соседних цепей или каналов информационных сигналов;

–
переходы с соседних цепей или каналов одночастотных сигналов управления
установлением соединений или разъединений (селективные помехи), сосредоточенная
мощность которых, как правило, существенно больше мощности информационных
сигналов в данном участке спектра частот;

–
переходы с близкорасположенных кабелей промышленной частоты (50 Гц) или ее
гармоник. Проникновение частоты 50 Гц и ее гармоник может происходить и за счет
общих заземляющих устройств.

В
том случае, если измеренное значение сигнал/шум ниже нормы, определение причины
этого явления нужно начать с оценки мощностей аддитивных помех.

Наиболее
распространенной причиной помех являются флуктуации, обусловленные тепловым
движением. Флуктуации и обусловленные ими помехи заложены глубоко в природе
вещей, это результат дискретного строения вещества и статистической природы
ряда физических величин. Поэтому флуктуации этих физических величин
принципиально неустранимы, и можно лишь ставить вопрос о том, какова
относительная величина флуктуации и каким образом можно на нее повлиять. Так,
например, уровень тепловых шумов в каналах связи ограничивается допустимым
усилением линейных усилителей, что, в свою очередь, ограничивает длину
усилительных участков.

Остальные
виды аддитивных помех могут быть исследованы и по возможности устранены.

Прибор
AnComTDA-5
позволяет просмотреть на мониторе ПЭВМ спектральное распределение помех в
режиме визуального контроля в процессе измерений или в специальном режиме
исследования. Это позволит достаточно точно определить причину низкого
соотношения сигнал/шум от аддитивных помех.

Спектральная
характеристика шума, возникающего за счет поврежденного кабеля, имеет больший
уровень помех на более высоких частотах, выше 2,0-2,5 кГц.

В
диапазоне низких частот (до 500 Гц) просматриваются спектральные составляющие
от гармоник частоты 50 Гц (250, 300, 350…Гц) довольно высокой мощности,
согласно .

Селективные
помехи в различных системах автоматизации имеют разные частоты и они хорошо
распознаются из-за большой амплитуды.

Аддитивные
помехи чаще всего возникают на низкочастотных кабельных участках местной сети,
системах передачи с частотным разделением каналов. На каналах ИКМ аддитивных
помех практически нет.

Поиск
участка с большими аддитивными помехами следует проводить, варьируя различные
направления и сокращая длину связи до одного подозреваемого участка.

Следует
отметить, что соотношение сигнал/шум может иметь различное значение в каждом
направлении передачи. Это происходит в том случае, если помеха проникает в
канал не равномерно по всей его длине, а сосредоточенно, ближе к одному из
концов канала. В этой точке уровень сигнала от “дальнего” абонента
существенно ниже уровня сигнала от “ближнего” абонента, поэтому
соотношение сигнал/шум, измеренное абонентом, более близко расположенного к
точке проникновения помех, будет существенно ниже соотношения сигнал/шум,
измеренного на противоположном конце канала.
