Как подключить водонагреватель

Правила использования бойлера

После установки такой аппаратуры необходимо провести первый пробный запуск, чтобы убедиться, что все сделано правильно и устройство исправно.

Но прежде чем это делать, следует проверить бак на возможность протечки. Для этого нагреватель отключают от сети и наполняют водой. Затем закручивают кран и проверяют, что нигде не течет, нет щелей, зазоров и т.д. Если все в порядке, можно подключать устройство к электросети.

Наполненный водой бак устойчивей к коррозии, чем пустой, а на поддержание температуры идет меньше энергии, чем на подогрев воды. Если горячая вода нужна редко, то лучше периодически выключать прибор из сети, но если им предполагается пользоваться каждый день, лучше пусть работает без перерыва.

Температура помещения, в котором установлен бойлер, не должна быть ниже +5 градусов, то есть для эксплуатации оборудования подходят только отапливаемые помещения.

Пустой бак нагревать нельзя, иначе оборудование выйдет из строя.

Использование водонагревателя – отличный способ сэкономить на оплате коммунальных услуг. Этот прибор обеспечивает бесперебойное снабжение горячей водой. Правильно подключить устройство поможет это видео:

При выборе подходящего вида и модели основывайтесь на количестве потребителей и требованиям к аппарату (например, частота использования). Установить его можно с помощью специалистов или самостоятельно. При соблюдении простых правил водонагреватель прослужит долго и бесперебойно. В других наших статьях вы можете ознакомится с распределительным коллектором водоснабжения.

Общая схема подключения к водопроводу

Подключение бойлера к водопроводу из любого вида труб проводится по одной общей схеме.

Подача холодной воды (сверху вниз):

  1. Монтаж «американки» к патрубку подачи воды бойлера – один из самых простых и надежных вариантов подключения бойлера. В случае необходимости демонтажа водонагревателя, отсоединить его от водопровода можно за несколько минут.
  2. Монтаж латунного тройника с краном для слива воды. Эта деталь не является обязательным условием при подключении бойлера. Но для удобства спуска воды из бойлера – это отличный и долговечный вариант.
  3. Монтаж системы безопасности – обязательное условие подключения бойлера к водопроводу. Система включает в себя:

Схема подачи воды в бойлер

  • обратный клапан – предотвратит отток горячей воды из бойлера в случае падения напора подачи холодной воды или ее полного отсутствия;
  • предохранительный клапан – в случае повышения давления внутри резервуара бойлера, через этот клапан автоматически сбрасывается излишек воды для снижения внутреннего давления.

Внимание! Система безопасности в комплекте водонагревателя не всегда надежная. Чтобы обезопасить себя от неприятностей, приобретите надежный обратный и «срывной» клапан

Важность системы безопасности сложно переоценить

Так отсутствие обратного клапана в случае отключения подачи воды (например, ремонт магистрали) приведет к опустошению бака. При этом тэны будут все так же греть, что приведет к выходу их из строя

Важность системы безопасности сложно переоценить. Так отсутствие обратного клапана в случае отключения подачи воды (например, ремонт магистрали) приведет к опустошению бака. При этом тэны будут все так же греть, что приведет к выходу их из строя

При этом тэны будут все так же греть, что приведет к выходу их из строя.

Предохранительный клапан не менее важен в системе. Допустим, в бойлере вышел из строя термостат. В этом случае тэны не будут автоматически отключаться и температура воды в баке может дойти до 100º. Давление в баке будет стремительно расти, что в итоге приведет к взрыву бойлера.

Предохранительный клапан в системе

  1. В случае подачи в водопровод некачественной, жесткой воды после запорного крана необходим монтаж очистительного фильтра. Наличие его убережет емкость бойлера от накипи и отложений водного камня, что значительно продлит срок его службы.
  2. Монтаж запорного крана. Его назначение – перекрыть подачу воду в бойлер при его обслуживании или ремонте, при этом вода в другие точки будет подаваться.
  3. В случае когда напор в водопроводе «скачет» опытные мастера рекомендуют устанавливать редуктор давления. Если он уже установлен на вводе воды в дом или квартиру, дублировать монтаж не нужно.
  4. Врезка тройника в имеющуюся трубу подачи холодной воды.

Выпуск горячей воды (сверху вниз):

  1. Монтаж муфты-«американки» на патрубок горячей воды бойлера.
  2. Монтаж шарового крана для возможности спуска воды из бойлера (если такой кран уже установлен в другом месте, необходимости дублировать его нет).
  3. Врезка в разводку горячей воды по квартире или дому.

Врезка в металлопластиковую трубу. Самый простой способ врезки. В нужном месте труба рассекается резаком и посредством подходящих фитингов на нее монтируется тройник, от которого и будет подаваться холодная вода в бойлер. Металлопластиковые трубы уже теряют свою популярность. Внешне они выглядят не очень эстетично, да и срок службы их не слишком велик.

Врезка в полипропиленовую трубу. Такая врезка более трудоемкая и затратная, но, в то же время, самая надежная. Тройник с муфтой-«американкой» для подключения монтируется с помощью специального паяльника. Вырезав фрагмент трубы в нужном месте специальными ножницами, необходимо выдержать соосность двух ее частей. В противном случае впаять тройник не удастся.

Схема подключения бойлера к водопроводу

Врезка в металлическую трубу. Такая врезка потребует определенных навыков работы со сгонами и муфтами. Если есть возможность нарезать на обрезанной трубе резьбу, тройник устанавливается посредством обычного сантехнического сгона или муфты. Если металлические трубы расположены так, что применить плошку для нарезки резьбы не получится, прибегают к использованию специального хомута с резьбовым отводом, в народе – «вампир». Порядок работы с «вампиром»:

  1. Металлическую трубу нужно тщательно зачистить от старой краски.
  2. В месте врезки в трубе просверлить отверстие. Диаметр отверстия в трубе должен соответствовать отверстию в муфте.
  3. Муфта-«вампир» монтируется на металлическую трубу через резиновую прокладку и фиксируется болтами муфты. Отверстия в трубе и муфте должны совпадать.

Внимание! Большое отверстие, рассверленное в трубе, нарушит прочностные характеристики трубы; маленькое – через короткое время засорится грязью

Советы, как подключить бойлер: виды устройств

На сегодняшний день существует несколько типов бойлеров. Обычно покупатель сам ориентируется, какой прибор ему лучше ставить, исходя из своих предпочтений.

Современные бойлеры делятся на два основных типа:

  1. Проточный – очень удобный и компактный водонагреватель, нагревающий воду по мере ее использования. При этом объём жидкости, выдаваемым этим прибором не имеет ограничений. Энергия расходуется только во время эксплуатации агрегата, которое происходит сразу же, как открывается кран.
  2. Накопительный – очень прост в обращении. Имеет специальный бак и нагревательное устройство, благодаря которому прибор держит температуру жидкости постоянно на одном уровне. Его довольно легко подключить как к водопроводу, так и к электросети. Вода остается горячей в течение долгого времени.

При покупке проточного бойлера, следует помнить, что его установка требует наличия усиленной электропроводки из-за большой мощности агрегата и его можно подключить только к одной точке, например, мойке в кухне. Для других мест, где используется горячая вода, нужен еще один прибор.

А что касается накопительного прибора, то он довольно громоздкий и долго «раскачивается». Его бак вмещает в себя определенное количество жидкости и ее приходится греть всю, даже если потребность в воде минимальна.

Кстати, есть еще одна разновидность водонагревательных баков – бойлеры «Титан». Для его эксплуатации применяется горение дров или какого-либо другого твердого топлива. Это еще старая советская модель, которая в наши дни «обзавелась» тэном и терморегулятором. Многие дачники стараются поставить себе именно такой водонагреватель, который поможет им с обеспечением горячей водой.

Как подключить водонагреватель к сети переменного тока?


подключить к электрической сети

Если такой розетки в квартире не оказалось или нужно сделать новое подключение прибора, то лучше вызвать специалистов, так как этому есть свои причины:

  • любые работы, связанные с электричеством, предусматривают наличие минимального опыта и знаний, так как несоблюдение общепринятых правил может привести к поражению человека током или поломке электроприбора;
  • у домовладельца появляется возможность пожаловаться на некачественную работу, естественно, если был заключён договор с подрядчиком;
  • ну и, наконец, нет необходимости разбираться, какой кабель выбрать и какую защиту использовать при установке водонагревателя.

Естественно, подключать бойлер к электрической сети можно и своими руками. Для этого целесообразно проложить отдельную линию непосредственно из распределительного щитка с применением мощного электрического кабеля. При этом в качестве вилки с розеткой лучше использовать защитный автомат, к которому согласно схеме выполняется подключение кабеля из распределительного щитка с одного конца и шнура водонагревателя с другого края. Причём все электромонтажные работы должны завершиться до подключения прибора к водопроводу.

Монтаж бытового водонагревателя

При подключении накопительного водонагревателя важно не ошибиться с ориентацией прибора в пространстве: бывает так, что вертикальную модель пытаются крепить горизонтально, и наоборот.

Пошаговая инструкция, как правильно подключить накопительный водонагреватель:

Провести предварительный осмотр участка, где будет проводиться установка.
В небольших помещениях обычно остается мало свободного пространства для дополнительных бытовых приборов. Коммутацию электрического бойлера к водопроводу в такой ситуации лучше всего провести в специальной нише или сантехническом коробе.
Приборы объемом до 200 л чаще всего предусматривают возможность настенного крепления. Более массивные водонагреватели обязательно устанавливают на пол, во избежание обрывов.
Бойлеры на 50-100 л удобнее всего монтировать на несущую стену, для чего подойдут анкерные болты. Креплением данного типа водонагреватели не комплектуются, поэтому их придется докупать отдельно

Никакая экономия в этом случае не является оправданной: фиксацию аппарата рекомендуется проводить максимально возможным количеством кронштейнов (навесные модели свыше 100 л должны оснащаться не меньше, чем двумя парами кронштейнов).
Монтируя бытовой водонагреватель в труднодоступном месте, важно заранее подумать над тем, как он будет обслуживаться. Низкокачественные модели довольно часто ломаются, а ремонт в стесненном месте вызывает известные сложности.
В обязательном порядке проводится установка предохранительного клапана: он обеспечит защиту контура от скачков давления и механических повреждений

Работает он очень просто, удаляя лишнюю воду при повышении давления.

Типы нагревателей воды бытового назначения

До того, как подключить к водопроводу водонагреватель, следует приобрести оптимальный вид устройства с учетом его технических характеристик и размеров.

Производители выпускают два типа таких аппаратов:

  • накопительные;
  • проточные.

Их отличие заключается в разных технологиях нагрева воды. Первый вид устройств сначала заполняет холодной водой резервуар, нагревает ее и далее выводит на водоразбор. Во втором случае нагрев происходит при прохождении водяного потока через прибор без сбора его в емкости.

На сегодня все более востребованными становятся проточные водонагреватели. Потребителей привлекают их небольшие размеры и несложная установка. Они удобны в условиях малой потребности в водоснабжении. Но обычно владельцы отдают предпочтение подключению накопительного водонагревателя.

Что лучше выбрать

В первую очередь выбор устройства зависит от количества свободного места и потребление на семью. Также разнится схема подключения водонагревателей и требования к проводке.

Накопительный

Электрические накопительные водонагреватели способны обеспечить всю квартиру горячей водой, что осуществляется за счет вместительного бака.

Эти бойлеры наиболее распространены в квартирах, они не требуется улучшение проводки, и подключаются через обычную розетку в 220 В. Электронагревательные баки очень экономичны, могут работать сразу на все “горячие” краны в доме или квартире. Также приборы хорошо сохраняют температуру нагретой воды и даже при отсутствии света, вы будете обеспечены горячей водой.

Главным недостатком такого типа устройств являются их внушительные габариты, которые разнятся в зависимости от объема бака. Тем более установку водонагревателя своими руками в этом случае будет осуществить намного сложнее. Так как вам в любом случае понадобится разводка под горячую воду и вывод с водопровода для подключения бака.

Неплохо помогают сэкономить модели с экономным режимом (ECO). Они позволяют держать необходимую температуру воды при минимальных затратах электричества.

Проточные

Электрический проточный водонагреватель, в отличии от накопительного, обладает скромными размерами и не требует времени для нагрева воды.

Такой вид водонагревателей подойдет для дач, где нет необходимости держать постоянно нагретую воду. Устройства довольно компактные и занимают совсем немного места. Техника сразу подает горячую воду на кран, и вовсе не требуется ждать несколько часов, пока она нагреется. Сколько бы воды вы не использовали, она всегда будет горячей, так как нагревается во время прохождения через водонагреватель. Так как устройство довольно простое в производстве, то и цена на него ниже, чем у накопительных баков. Но в отличие от последних, проточные модели потребляют много электрической энергии, требуют улучшенной проводки и неспособны обеспечить горячей водой сразу несколько кранов.

Подключение газовой колонки

Домашние мастера должны знать о том, что все работы, связанные с монтажом газового оборудования, могут выполнять только работники газовой службы (Горгаз), имеющие специальный допуск. Информация по данной теме не может быть инструкцией по монтажу газовой колонки своими руками.

Даже если хозяин проявит самостоятельность и сам правильно установит газовый водонагреватель, неприятностей от газовой службы ему не избежать, вплоть до наложения штрафных санкций.

В 60-е годы прошлого века в СССР осуществлялось массовое строительство панельных пятиэтажек, так называемых «хрущёвок». Как правило, эти дома были газифицированы, и в каждой квартире устанавливалась газовая колонка. Со временем газовые водонагреватели устарели и их стали заменять новыми современными газовыми колонками.

Монтаж нового оборудования на место, где была старая колонка довольно прост. Газовая и водопроводная труба практически не меняют своего положения, за исключением некоторой корректировки их подводки к патрубкам нового водонагревателя. Из инструментов может понадобится перфоратор для установки новых кронштейнов, гаечные и трубный ключи.

Новую колонку навешивают на кронштейны. Используя муфты, сгоны и прокладки, к патрубкам бойлера подсоединяют газовую трубу и водопровод. Гибким шлангом подсоединяют выпускную трубу горячей воды к водоразборному крану. Вытяжную трубу соединяют с выходным отверстием колонки.

После того, как все соединения будут выполнены, производят пробный запуск. Во время первого включения проверяют тягу в вытяжке, отсутствие утечки воды и газа. При обнаружении нарушений аппарат выключают и ликвидируют нарушения.

Виды водонагревателей

В индивидуальных домах при отсутствии магистрали центрального водоснабжения воду получают из колодезных или скважинных источников, закачивая ее в бытовой водопровод с помощью погружных или поверхностных электронасосов (насосных станций). При этом для комфортного проживания потребитель нуждается в горячей воде, которую можно получать различными способами. Популярный вариант агрегата для подогрева воды – газовая колонка, монтируется в случае, если дом подключен к централизованной газоподающей магистрали.

При отсутствии газа в индивидуальном доме или квартире остается единственный удобный вариант нагрева воды (отопительный котел не имеет смысла рассматривать из-за технологических сложностей получения в нем расходуемой горячей воды) – применение различного вида электрических водонагревателей (бойлеров).

Еще один метод нагрева холодной воды для домов, лишенных электроэнергии и газа – дровяные (твердотопливные) колонки с общепринятым народным названием Титан.

Рис. 2 Как подключить Титан – обвязка и конструктивное устройство колонки на твердом топливе

Проточные. Представляют собой трубчатый электронагревательный элемент (ТЭН) в виде неизолированной спирали, помещенный в трубопровод, внутри которого протекает вода, включается только при водопотреблении.

Чтобы обеспечить сквозной нагрев большого водного объема до высокой температуры, понадобится значительная электрическая мощность прибора около 10 кВт (ее все равно не хватит для нагревания объемов воды, необходимых для одновременного заполнения ванны, принятия душа и мытья посуды). Данную мощность выдержит не каждая проводка в частном доме (для его комфортного снабжения горячей водой понадобится 20 кВт мощности нагревателя), а тем более в квартире.

Для подачи электроэнергии на водонагревательный прибор придется вести отдельную линию проводом большого сечения от электрического щитка, что не всегда приемлемо и ведет к значительным финансовым расходам. Поэтому проточный нагреватель – прибор для небольших объемов потребления горячей воды.

Рис. 3 Основные узлы проточного бойлерного водонагревателя

Накопительные.

Нормы и правила установки бойлера в квартире

После того как собственник принял решение и приобрел электрический водонагреватель, он должен его установить. Перед тем как установить бойлер в квартире нужно определиться, кто будет выполнять монтажные работы.

Многие владельцы для этого приглашают специалистов, которые имеют необходимый инструмент и опыт, и готовы за пару часов качественно и надежно установить водонагревающего устройства. Стоимость установки бойлера будет зависеть от мощности и места размещения.

Домашние мастера вполне могут с этим справиться самостоятельно. Перед тем как подключить бойлер, чтобы установленное оборудование прослужило долго и не стало источником возникновения опасных ситуаций, потребуется выполнять ряд правил:

  1. Стена для размещения аппарата, должна быть капитальной, запрещена установка водонагревателя на перегородки из гипсокартона или дерева.
  2. Зону расположения максимально приближают к внутридомовой разводке инженерных коммуникаций: вода, канализация и электроэнергия.
  3. Электрическая розетка для включения бойлера должна быть расположена рядом с устройством и использоваться только для него, с прямым подключением без удлинителя.
  4. Перед водонагревателем оставляют свободное пространство для техобслуживания и ремонта, кроме того его размещают, как можно выше, чтобы он не препятствовал проходу людей.
  5. Для аварийного слива воды устройство должно иметь доступ к канализации.
  6. Также потребуется предварительно заземлить бойлер и установить защиту УЗО на электролинии.
  7. Схема установки бойлера должна выполняться согласно рекомендациям завода-изготовителя. Для отключения водонагревателя для ремонта или обслуживания устанавливают запорную арматуру и предохранительно-сбросной клапан, согласно типоразмерам, обозначенные в документации на нагреватель.
  8. В том случае если в конструкции бойлера не предусмотрена дренажная линия с вентилем, ее устанавливают на трубах холодного водоснабжения в нижней точке перед накопительной ёмкостью.

Схема подключения водонагревателя к водопроводу

Рассмотрим схему подключения бойлера к водопроводу. Предусмотрим, что в будущем может понадобиться слить воду. Чтобы избежать хлопот и сделать это просто, делается следующее:

  • На входящий в бойлер патрубок устанавливается тройник.
  • С боковой стороны тройника ставится вентиль, для слива.
  • Дальше на нижнюю часть тройника, стрелкой по ходу воды, монтируется предохранительный клапан (обязательно нужен – он защищает бойлер от избыточного давления, перегрева и не даёт вытекать холодной воде при отключениях).
  • На выход предохранительного клапана надевается силиконовая трубочка (если клапан исправен, с него часто будет капать вода). Один её конец нужно отвести в канализацию.
  • Ниже всех устанавливается шаровый кран, которым можно будет отсечь бойлер от водопровода.
  • Если давление в водопроводе составляет 5 атм. и более, на вводе устанавливают ещё и регулятор давления.
  • На горячей воде ставится только кран.

Подключение бойлера к водопроводу

Теперь, через переходник с резьбой, бойлер подключается к водопроводу. Применяют гибкие медные трубы или пластиковые (резиновые не подходят – они слишком быстро изнашиваются). На этом этапе работ не стоит слишком сильно закручивать соединения. Это может привести к деформации патрубков или повреждению внутреннего фарфорового покрытия бака.

Вода часто бывает не очень высокого качества. Установка фильтра глубокой очистки на входе существенно продлит срок службы прибора.

Подключение бойлера к воде

Чтобы сделать все правильно, следуйте инструкции:

Подготовьте две трубы для монтажа.

Установите латунный тройник.

На боковую резьбу тройника установите шаровой краник.

Установите предохранительный клапан сливным отверстием вниз. На горловину сливного отверстия наденьте трубку и выведите в канализацию. Установите кран-американку. Достаточно закрутить накидную гайку. Вот так у вас должно получиться:

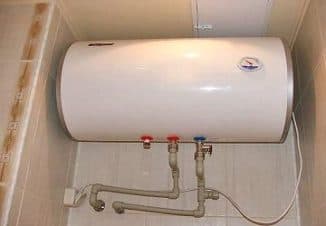

Присоедините полипропиленовое колено. Вставьте полипропиленовый угол для отвода к стене. Перейдите к выходу из бака. Установите туда кран-американку. Присоедините полипропиленовую муфту.

Далее нужно все припаять трубы к водопроводу. Если Вы уверены, что все сделано правильно, можно переходить к тестированию нагрева воды.

Правила эксплуатации и техобслуживания

Неисправности могут появиться как через несколько лет, так и через месяц. Особенно велик риск поломки при нарушениях эксплуатации прибора.

Чтобы электрическое оборудование работало исправно, необходимо следить за чистотой фильтра и время от времени очищать аэратор. Примерно один раз в год проводите профилактические работы: отключите водонагреватель, удалите накопившуюся грязь, продуйте трубы. Если необходимо, подтяните крепления.

У газовых колонок следите за чистотой теплообменника, меняйте уплотнители, очищайте горелку и запальную форсунку, меняйте водяные фильтры.

Если техобслуживание и простейший ремонт маломощного электроприбора можно производить своими силами, то контроль за работой газового водонагревателя лучше доверить работникам газовой службы, с которой заключен контракт.

Особенно не стоит рисковать, если возникла проблема недостаточного напора воды, засорилась водопроводная арматура или теплообменник покрылся известковым налетом.

Как установить водонагреватель проточного типа

Как уже говорили, проточный водонагреватель имеет меньшие габариты, потому место для него найти проще. Его можно повесить рядом на стене, а можно -упрятать в шкафчик. Его габариты обычно 15*20 см*7 см или около того. В общем — небольшие. Вес — от силы 3-4 кг, так что и к крепежу требования минимальны. Обычно или навешивается на два вкрученных в стену дюбеля небольшого диаметра, или имеет монтажную пластину, которая прикручивается к стене, а не нее уже навешивается водонагреватель. Как установить водонагреватель проточного типа разобрались, теперь о подключении.

Подключение проточного водонагревателя к водопроводу

С этой стороны все просто. Но недостатком является то, что одновременно снабжать водой он может только одну точку. В зависимости от места установки на выход теплой воды ставят или душевую лейку с гибким шлангом, или гусак — для мытья посуды. Есть возможность через тройник поставить и «гусак» и лейку (как крайней справа картинке).

Как подключить проточный электрический водонагреватель

Чтобы была возможность при необходимости снять водонагреватель и не перекрывать при этом воду во всей квартире или доме, на входе и на выходе ставят шаровые краны. Они относятся к обязательному оборудованию. Подключение от патрубков до точи врезки в линию подачи холодной воды осуществляется так же, как и при подключении бойлера: гофрированными шлангами из нержавейки или пластиковыми трубами. Горячая вода до точки при необходимости ведется гибким шлангом: тут температур слишком высоких в принципе не бывает, так что он должен выдержать.

Схема подключения проточного водонагревателя к водопроводу

Еще одна особенность проточных нагревателей воды состоит в том, что они могут нормально нагреть только определенное количество воды. При увеличении потока или чересчур низкой температуре на входе они с задачей на справляются. Потому чаще всего такой водонагреватель используется как временный — на даче или при отключении горячего водоснабжения на профилактику (на лето).

Решить вопрос с чрезмерным количеством воды (при повышении давления выше нормативного) несложно: или поставить редуктор на входе или ограничитель потока. Редуктор — более серьезное устройство и его рекомендуют ставить на входе в квартиру, а ограничитель потока — небольшой цилиндр с клапаном. Его накручивают на входной патрубок холодной воды. Пример того, как установить водонагреватель проточного типа и куда накрутить ограничитель потока — в видео.

Подключение к электричеству

С электрической частью подключения все также как и с бойлером: выделенная линия, УЗО+автомат. Другие только номиналы и сечение проводов. Номинал при мощности до 5 кВт — 25 А, до 7 кВт — 32 А, от 7 до 9 кВт — 40 А. Сечение жиды медного провода — 4-6 мм (моножила).
