Качественная установка кухонной вытяжки своими руками предполагает соединение бытового прибора с вентиляционной системой. Лучше всего организовать работы следующим образом:

Движение воздуха по направлению от вытяжки к вентиляционному каналу

  1. Для вентиляции оборудуют подходящих размеров короб, дополняют его клапаном-хлопушкой с 2-я отверстиями. В горизонтальном положении воздушный поток отводится через открытое окно, т.е. естественным образом. За счёт чего обеспечивается более качественное проветривание помещения.
  2. Если монтаж вытяжки на кухне выполнен правильно, то при работе вентиляторов устройства образуется внутреннее давление, отверстие клапана закроется и грязный воздух направится по коробу в канал. Неоспоримое преимущество данной схемы включения – отсутствие обратной тяги, эффективная система естественного воздухообмена.

Работа кухонной вытяжки с обратным клапаном в вентиляционной системой

Для регулировки положения клапана применяется специальная пружина. Пользоваться ей сможет даже неопытный мастер. Но особого вмешательства не потребуется, потому как клапан выставляется всего 1 раз.

Правила монтажа

Габариты для выдвижных моделей не являются основным критерием, поскольку они достаточно компактны. Навесные модели редко устанавливаются открыто, чаще их встраивают в кухонную мебель. При открытой установке воздуховоды и электрическая проводка прячутся в короба из гипсокартона.

Рекомендуем ознакомиться: Вентиляция в помещении с пластиковыми окнами

Нормы безопасности предписывают установку вытяжки не ближе чем 65 см от газовых конфорок. Для электрической плиты это расстояние уменьшается на 10 см.

Воздухопроводы для подключения вытяжки приобретают отдельно. Производители техники не предусматривают их наличие. При монтаже воздуховодов следует избегать наклонных участков и длинных горизонтальных рукавов. Чем больше сечение воздушного канала, тем эффективнее и бесшумнее работа устройства.

№6 – GEFEST ВВ-1 К17

Цена: 2 900 рублей

Вытяжка GEFEST ВВ-1 К17 расположилась на экваторе нашего топа. Это относительно недорогой аппарат, оснащенный двумя скоростями тяги, переключение между которыми осуществляется механическим или же кнопочным способом.

В арсенале вытяжки есть качественная лампа накаливания, способная в одиночку осветить кухню.

Модель имеет бросающийся в глаза дизайн и с легкостью может стать основным элементом интерьера кухни, что гарантированно оценят эстеты. Из недостатков прибора – слабая тяга, о которой сообщают пользователи в отзывах.

подвесная вытяжка GEFEST ВВ-1 К17

Типы вытяжек

На сегодняшний день отечественный рынок предлагает потребителю два типа вытяжных устройств: проточные и циркуляционные. В зависимости от типа прибора, уже очищенные воздушные массы через общедомовую систему вентиляции выбрасываются в атмосферу (проточные), либо возвращаются обратно в помещение (циркуляционного типа).

Достоинства проточных вытяжек в их высокой производительности, которая, к слову, очень зависит от качества вентиляционной системы дома.

Недостатком считается достаточно сложный монтаж и обязательная организация притока свежего воздуха в необходимом объеме.

Достоинства «кухонных зонтов» циркуляционного типа в простоте монтажа, отсутствии воздуховодов и соединении с общедомовой системой вентиляции.

Недостатком можно считать посредственную производительность и высокую стоимость расходных материалов.

Важно! При работе проточных вытяжек в кухне возникает небольшое разряжение. В область низкого давления (по законам физики) устремляются воздушные массы из других помещений, в том числе и из туалета. Без грамотно организованного притока свежего воздуха, в кухню будет затягиваться воздух из вентиляции санузла с запахами канализации всего подъезда

Без грамотно организованного притока свежего воздуха, в кухню будет затягиваться воздух из вентиляции санузла с запахами канализации всего подъезда.

На сегодняшний день практически все модели вытяжных кухонных зонтов выпускаются в шести вариантах конструкции корпуса. Рассмотрим каждый из них более подробно.

Подвесные

Подвесные вытяжные зонты бывают только циркуляционного типа (не требуют подключения к вентиляционной системе). Они крепятся на стену непосредственно над варочной панелью. Идеальный вариант выбора для маленьких кухонь.

Достоинства:

  • низкая стоимость в сравнении с другими типами подобных устройств;
  • простой монтаж.

Недостатки:

невысокая производительность.

Подвесная вытяжка

Купольные

Купольные или каминные выполнены в виде зонта, который своей «широкой стороной» располагается непосредственно над варочной поверхностью, а «узкой», уходит в систему вентиляции. Купол крепиться к стене. Воздуховод монтируется на купол и к «вентиляционному окну» либо отводится непосредственно за пределы помещения.

Достоинства:

  • эстетичный дизайн;
  • высокая производительность.

Недостатки:

Необходимость в обустройстве приточной вентиляции.

Купольная вытяжка

Встраиваемые

Встраиваемая техника крепиться внутри кухонного шкафа. Такая форма корпуса позволяет спрятать всю конструкцию вытяжки, оставляя «на глазах» только привлекательную лицевую панель с органами управления. Прекрасный вариант для тех, кто «лишней конструкцией» не хочет портить интерьер помещения.

Достоинства:

  • Не занимает места.
  • Не портит интерьер.

Недостатки:

  • Имеет более высокую стоимость.
  • Требует навыков при установке.

Встраиваемая вытяжка

Домино

Одни из самых современных вариантов конструкции, которая устанавливается внутри столешницы (непосредственно возле варочной поверхности) и «выезжает» из нее при включении плиты. Очень удобный вариант для малогабаритных кухонь.

Достоинства:

  • Компактность.
  • Эффектный дизайн.

Недостатки:

  • Высокая стоимость.
  • Сложность установки.
  • Низкий КПД.

Вытяжка домино

Островок

Данный тип оборудования представляет собой классический кухонный зонт с потолочным креплением. Лучший вариант для очистки воздуха над кухонным «островком» или отдельно стоящей плитой.

Достоинства:

  • Высокая производительность.
  • Большой выбор дизайнерских решений.

Недостатки:

  • Сложность монтажа.
  • Высокая стоимость.
  • Внушительные размеры

Вытяжка островок

Модели с выдвигающейся панелью

Выдвижная вытяжка или слайдер в сложенном состоянии имеет минимальные размеры. При работе из основного корпуса выдвигается дополнительная панель, которая перекрывает весь периметр варочной поверхности. Такая конструкция может быть проточного или циркуляционного типа. Идеальный вариант в случае дефицита пространства.

Достоинства:

  • Значительная экономия места.
  • Хорошая функциональность.
  • Высокая производительность.
  • Вписывается практически в любой интерьер.

Недостатком можно считать высокую стоимость.

Вытяжка с выдвигающейся панелью

Установка встроенной вытяжки в шкаф

Встраиваемая вытяжка практически полностью прячется в сделанном для нее шкафу. Крепится она точно также как описанные выше — на шурупы, только вкручиваются они в стенки. Только предварительно в расположенных выше полочках необходимо проделать отверстия под воздуховод. Это делают уже после того как вытяжка куплена, так как расположение выхода для воздуха зависит от фирмы и модели.

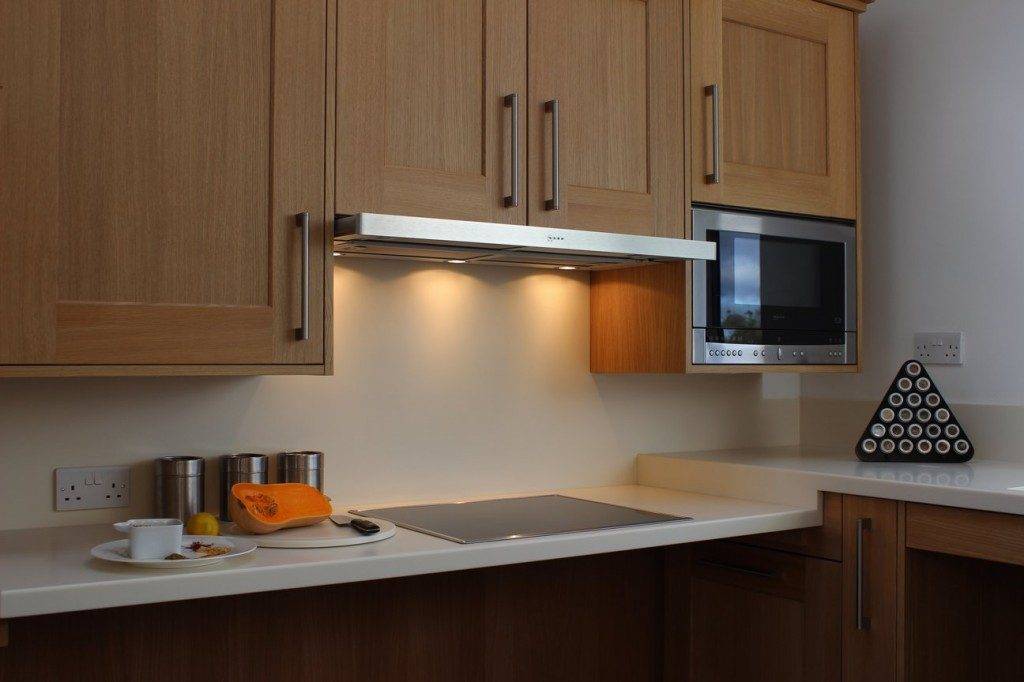

Пример установки встроенной вытяжки

Если шкафчик висит, его лучше снять. В снятом шкафу установить вытяжку на место, отметить на нижней полке место расположения выхода воздуха, вырезать его. Для этого проще использовать электролобзик и пилку с мелкими зубцами. Почти не оставляет сколов пилка для ламината. При желании заделать место среза можно пластиковым С-образным мебельным профилем. Они есть жесткие и гибкие. Гибким пользоваться просто — он изгибается под любым углом, жесткие перед монтажом придется разогревать строительным феном. Эти профиля «садят» на клей, чаще всего используют «жидкие гвозди». После установки на место, убирают остатки клея (влажной чистой тряпкой), фиксируют малярным скотчем к полке. Излишки профиля обрезаем пилкой с мелким зубом, срез зачищаем наждачной бумагой с мелким зерном.

Процесс подготовки шкафчика к установке вытяжки

Таким же образом проделываем отверстия в других полках. Они, кстати, уже могут быть не круглыми, а прямоугольными — зависит от сечения выбранного вами воздуховода.

После этого все полки устанавливаются на место, шкаф навешивается и закрепляется. К нему шурупами через отверстия в корпусе крепится встроенная вытяжка. Далее — процесс подключения воздуховода.

Критерии выбора оборудования

Конфигурация рассматриваемых приборов такова, что даже самые миниатюрные из них без ущерба качеству справляются с возложенными на них задачами. Поэтому к вопросу выбора нужно подходить комплексно – учитывать не только техническую «начинку», но и габариты, дизайн, уровень эффективности и потенциальные сопутствующие сложности, например, трудоемкое обслуживание. Далее будут рассмотрены базовые факторы, которые нельзя упускать из внимания.

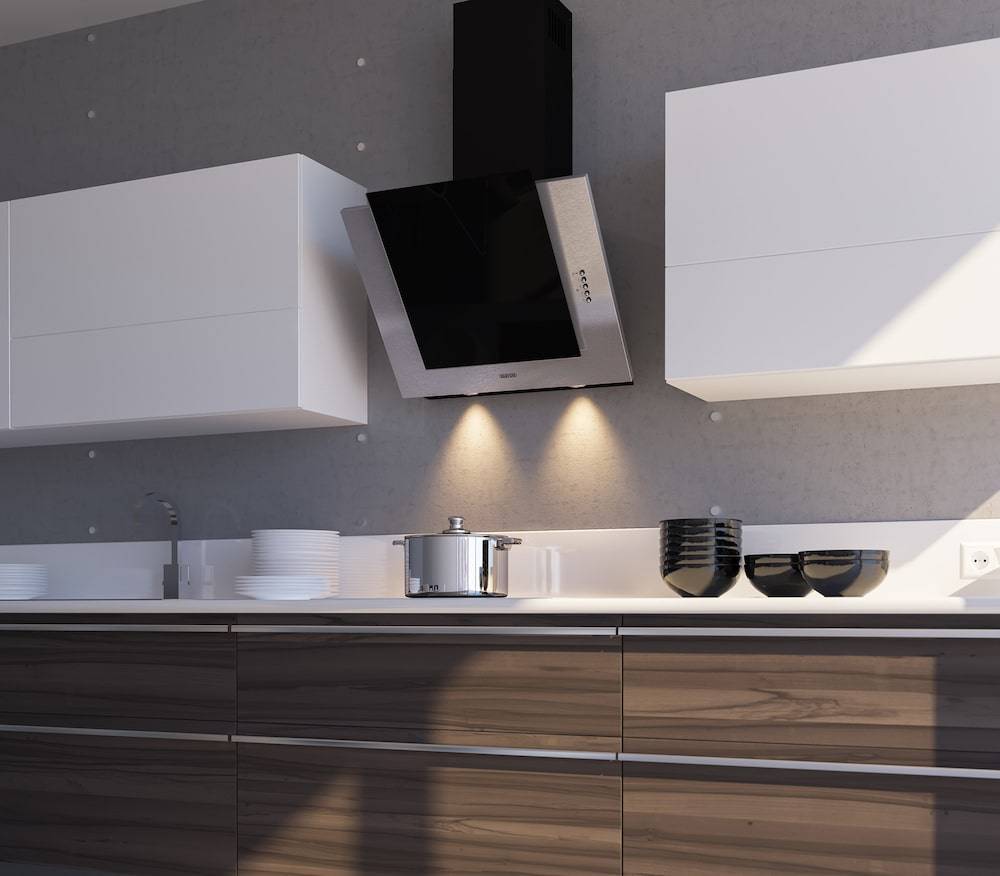

Габариты наклонной вытяжки

Ширина такой бытовой техники может варьироваться в пределах 35-120 см. Для небольших кухонь целесообразно приобретение малогабаритных моделей, таких же, как и установленные варочные поверхности, плиты. Средняя в данном сегменте фронтальная ширина составляет 50 см. Более солидные вариации тоже имеют собственную аудиторию – их покупают для просторных кухонь, зачастую совмещенных со столовой.

Уровень производительности

Этот показатель определяется в соответствии с объемом воздуха, который принудительно пропускается через оборудование в течение 1 часа. Чтобы точнее определить требуемую работоспособность вытяжки, следует воспользоваться стандартной формулой: умножить объем кухни на 12 и прибавить еще 15% от полученного значения. Если приобрести оборудование в соответствии с этим расчетом, можно получить в итоге эффективную систему очистки воздуха, стабильно функционирующую, то есть без колебаний в рамках крайних нагрузок.

Наклонная вытяжка с производительностью 750 куб. метров в час

Например, если площадь кухни не превышает 17 кв. метров, для нее будет достаточно наклонной вытяжки, производительность которой держится в пределах 1 500 куб. метров в час. Если рабочее помещение еще меньше, не стоит переплачивать – лучше установить недорогую модель с производительностью не более 1 000 куб. метров в час.

Специфика используемого фильтра

Преобладающее большинство серий оснащается одноразовыми угольными элементами, которые нуждаются в периодической замене. В усовершенствованных линейках среднего ценового сегмента встречаются многоразовые фильтры-жироулавливатели. В этом случае обслуживание сводится к периодическому их промыванию с нейтральным средством.

Если опустить критерий внешнего исполнения – несомненно важный для поддержания единства дизайнерской композиции – на первый план может выйти присутствие таких удобных дополнительных опций, как автоматическое отключение, таймер с несколькими режимами.

Востребованные торговые бренды

Самыми надежными и практичными в условиях интенсивной эксплуатации признаны разработки под следующими марками:

  • Siemens и Bosch – проверенные десятилетиями «немцы»;
  • интересные линейки шведского бренда Asko;
  • одни из самых доступных, притом качественных – словенские вытяжки Gorenje.

Если рассматривать новичков профильного рынка, которые еще не успели обзавестись подобной «непробиваемой» репутацией, но все же предлагают технику высокого качества, стоит упомянуть:

  • российского производителя Elikor;
  • украинского дебютанта Eleyus;
  • немецкого новатора Kronesteel.

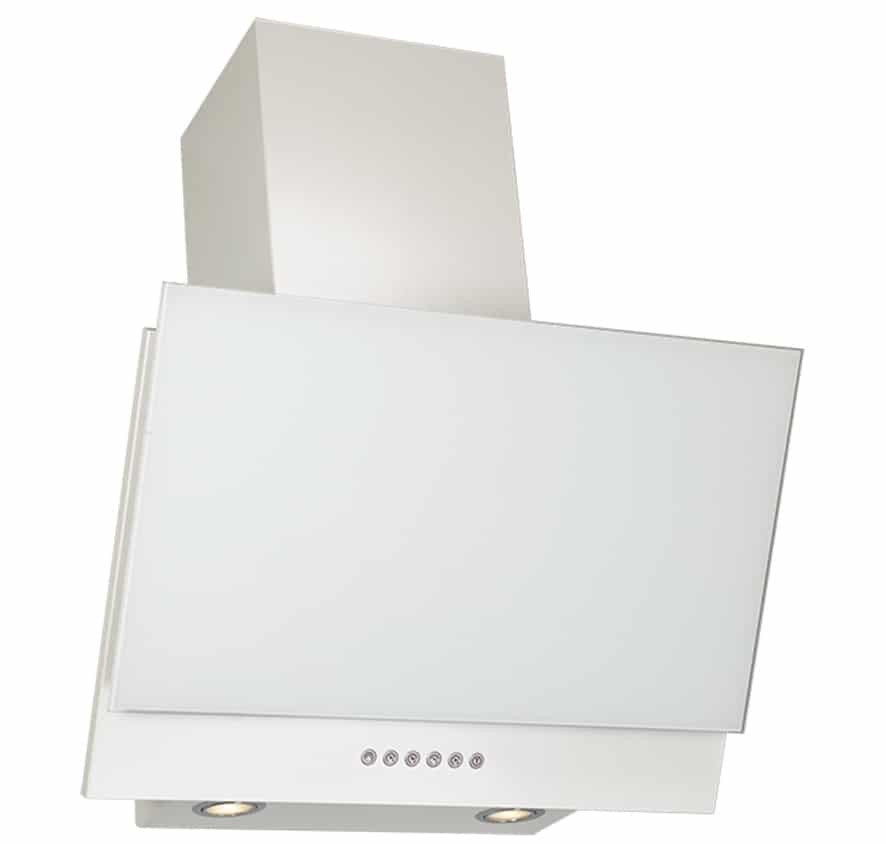

Наклонная вытяжка российского производителя Elikor

Hansa, Faber, Electrolux, Jet Air занимают значительную часть отраслевого рынка, притом ценообразование у них напрямую зависит от статуса производителя и его политики распределения ресурсов. Крона, Elica – представители бюджетного сегмента, здесь стоимость техники начинается от 15 тыс. рублей.

Как выбрать и где разместить розетку для вытяжки на кухне: оптимальная высота и лучшие модели

Удобство эксплуатации помещения во многом определяется продуманностью расположения мебели и бытовой техники

Все приборы работают от электросети, поэтому важно подключать их так, чтобы было наименее заметно, наиболее удобно и безопасно

Расположение розетки для вытяжки на кухне необходимо продумать на этапе монтажа электропроводки. Но можно сделать это и в более поздние сроки.

Нужна ли розетка под вытяжку на кухню?

Кухонная вытяжка — устройство, работающее от электросети. Подключение можно осуществить двумя способами.

  1. Непосредственно к проводке.
  2. С помощью розетки и сетевого шнура с вилкой.

Первый вариант невыгоден по нескольким причинам.

  1. Наиболее прост в выполнении только на этапе монтажа разводки электросети в квартире или частном доме.
  2. Для устройства скрутки проводов сетевого шнура вытяжки с проводами электросети в помещении с завершенным ремонтом потребуется вскрывать заштукатуренные штробы или снимать кафель.
  3. Понадобится отрезать вилку шнура, после чего будет утеряна возможность отремонтировать прибор по гарантии.
  4. Будет осложнено обслуживание вытяжки (замена лампочек, удаление пыли и грязи), так как оно предусматривает отключение питания.
  5. В случае возникновения неполадок в работе прибора будет затруднительно проверить целостность проводов и герметичность скрутки.
  6. Для того чтобы иметь возможность отключать вытяжку от электросети, понадобится установить в щиток отдельный автомат. Следовательно, и изменить конфигурацию разводки.

Для того чтобы избежать большинства перечисленных проблем, необходимо установить розетку для вытяжки на кухне. Это не настолько просто, как может показаться на первый взгляд.

Оптимальное расположение розетки под кухонную вытяжку


Есть несколько вариантов монтажа розетки под кухонную вытяжку.

  1. Для встраиваемых моделей оптимальное расположение — внутри навесного шкафа, в который вмонтирован прибор.
  2. Для подвесных — над верхней панелью, неподалеку от воздуховода. Таким образом, сетевой шнур будет находиьтся вне зоны видимости.
  3. В корпусе воздуховода.

Такое решение вполне объяснимо.

  1. Оптимальная высота установки вытяжки — на расстоянии 65 см над электрическими плитами и 75 см над газовыми.
  2. В среднем, высота самих приборов составляет 20-30 см.
  3. При сложении максимальных величин получаем 105 см.
  4. Оставляем 5 см для удобства монтажа розетки.
  5. Находим оптимальное для нее местоположение: 110 см от уровня столешницы.

Размещение внутри мебели для встраиваемых приборов

Розетка внутри мебели позволяет скрыть провода подключения, что соответствует современному способу устройства электроточек. Близкое соседство дерева и электропроводки чревато возникновением пожароопасных ситуаций. Поэтому розетки внутри мебели устанавливают на пластины из негорючих материалов. Провода укладывают в металлическую гофрированную трубку.

Правила установки точки электропитания

В монтаже розеток ориентируются на ПУЭ (правила устройства электроустановок). В отношении кухонных вытяжек есть свой перечень нормативов.

  1. Пропускная способность электроточки — не менее 15А.
  2. Суммарная мощность подключаемых приборов не должна быть более 4 кВт.
  3. Высота от пола — не менее 190 см.
  4. Наличие заземляющих контактов с силой тока не менее 15А.

Если суммарная мощность приборов превышает 4 кВт, для подключения вытяжной системы необходимо смонтировать отдельную линию разводки. В большинстве случаев ее прокладывают поверх отделочных материалов, замаскировав декоративными кабель-каналами из пластика.

Для помещений с периодически повышающимся уровнем влажности требуются розетки с IP62 и выше. Согласно классификатору, в такие изделия исключено проникновение пыли и у них имеется защита от сильных струй воды.

Сильные и слабые стороны

Оборудование любого типа обладает набором преимуществ и недостатков.

К сильным сторонам потолочных вытяжек для кухни можно отнести:

  1. Способность отлично очищать воздух. Это позволяет эффективно выполнять все предписания по санитарным требованиям к кухонному помещению.
  2. Продление срока службы кухонной отделки. На ее поверхности заметно уменьшается количество накоплений жира, гари и другой грязи.
  3. Отличные эстетические характеристики. Вытяжка без проблем вписывается в общий интерьер кухонного помещения.
  4. Возможность размещения в любом месте кухонного потолка, непосредственно над плитой.
  5. Разные режимы работы. Особенно это удобно в тех случаях, когда возникают затруднения с установкой воздухоотвода.

Слабые стороны кухонной вытяжки:

  1. Дороговизна оборудования. Иногда дешевле периодически проводить косметический ремонт кухни, чем закупать такую систему.
  2. Наличие шума. Внутри прибора имеется работающий от электрического привода вентилятор, создающий определенный уровень шума.
  3. Расходы на замену фильтров. Частота установки новых чистящих мембран зависит от эксплуатационной нагрузки на варочную плиту.
  4. Необходимость разборки потолочной отделки в случае проведения ремонта. Это в первую очередь касается установки вытяжки в подвесном потолке.

Типы встраивания

Теперь, когда вы знаете, как работает встроенная вытяжка, можно переходить к рассмотрению характеристик, влияющих на выбор оборудования. И начнем с типа встраивания, потому что этот критерий влияет на возможность установки оборудования в конкретном месте.

От вида встраиваемого устройства также зависят его стоимость и удобство эксплуатации. Нужно хорошо подумать, какая техника будет для вас максимально удобной.

Встраивание в шкаф

Первый тип встроенных кухонных воздухоочистителей – это устройства, интегрируемые в кухонный гарнитур. Прибор устанавливается в навесном шкафу, поэтому практически полностью скрыт от глаз наблюдателя. Видимой остается только панель управления – невысокая обечайка, на которой располагаются кнопки выбора режимов.

Жироулавливающий фильтр хоть и не прячется в шкафу, но не заметен из-за того, что располагается над варочной панелью, и чтобы его увидеть, необходимо наклониться. Оборудование крепится к боковым стенкам шкафа, а воздуховод (если прибор будет работать в режиме отвода), пропускается через предварительно изготовленное в крышке отверстие.

Монтаж встроенной в шкаф вытяжки лучше доверить специалисту, но если вы решили установить технику самостоятельно, следует знать правила установки. Если монтируете технику над газовой варочной поверхностью, расстояние от жироулавливающего фильтра до плоскости готовки должно составлять 75-85 см, если над электрической – 65-75 см. При установке выше предельного значения устройство будет работать неэффективно, ниже – будет мешать, а в худшем случае под воздействием высоких температур оплавится корпус.

Кухонный воздухоочиститель необходимо устанавливать по разметке, которая делается таким образом, чтобы ось устройства совпадала с осью варочной поверхности. В противном случае один из краев не будет перекрыт вытяжным зонтом, и испарения будут захватываться не полностью.

Встраивание в столешницу

Еще совсем недавно встраиваемые в шкаф вытяжки были единственным видом кухонных воздухоочистителей интегрируемого типа. Но ситуация изменилась, и уже несколько лет на рынке присутствуют устройства, встраиваемые в столешницу.

Оборудование устанавливается позади варочной панели и в активном состоянии располагается перпендикулярно плоскости готовки. Поскольку встраиваемая в столешницу техника располагается в непосредственной близости от конфорок, испарения не успевают рассеяться по кухне и полностью захватываются. Главное – правильно выбрать режим.

В неактивном состоянии устройство задвигается вглубь гарнитура, подобно ящику тумбы, только не горизонтально, а вертикально. Встроенные в столешницу вытяжные приборы работают в режиме отвода и рециркуляции. Для работы в проточном цикле воздуховод можно вывести на улицу в нижней части стены или поднять снизу вверх к вентиляционной шахте. Последний вариант менее эстетичный, поэтому часто магистраль приходится «зашивать» при помощи декоративных панелей. Встроенные в столешницу вытяжные приборы предназначены для ультрасовременных интерьеров и подчеркивают приверженность пользователя к миру высоких технологий.

Подготовка отверстия вентиляционной шахты

Заход в саму вентиляционную шахту до всех монтажных работ желательно оштукатурить и убрать все острые углы. Это придаст входу максимальные аэродинамические качества.

В итоге у вас должна получиться примерно такая же поверхность, как в стандартном круглом колене под 90 градусов.

В раствор для штукатурки советуют добавлять жидкость церезит (ceresit CT99).

Данное отверстие у вас будет находиться под воздействием жира и влаги. А церезит содержит компоненты, препятствующие образованию плесени.

При этом ни в коем случае не используйте гипсовую штукатурку. Ее применение в вентиляционных шахтах – это прямой путь к появлению этой самой плесени и грибков.

К тройнику с обоих сторон присоединяете отрезки стандартного воздуховода. Со стороны стены на 5-7см замуровываете его в вентканал. Сам выход облагораживаете квадратной рамкой.

Технология монтажа наклонной вытяжки

Специфика установки вытяжки на кухне своими руками обычно определяется моделью оборудования и типом варочной поверхности. Использование при производстве жаропрочных материалов позволяет монтировать наклонный агрегат существенно ниже, по сравнению с традиционными сериями. В случае с электрической плитой высота крепления составляет 35 см, для газовой необходимо предусмотреть минимум 55 см свободного пространства.

Материалы и инструменты

Базовый инструментарий:

  • перфоратор;
  • рулетка;
  • уровень;
  • отвертка;
  • карандаш.

Также могут понадобиться:

  • отрезок гофротрубы, предназначенный для вывода отработанного воздуха;
  • фиксирующие хомуты, помогающие соединить гофрированную трубу с решеткой воздуховода;
  • решетка – ее располагают между трубой и вентиляционным каналом.

При покупке материалов нужно соотнести диаметры решетки и гофротрубы. Если параметры совпадают, будет намного легче соединить эти детали, зона стыка получится компактной и аккуратной.

Особенности установки наклонной вытяжки

После того, как была определена высота установки наклонной вытяжки над плитой, нужно выполнить перфоратором отверстия в местах, размеченных в соответствии с креплениями на корпусе оборудования, на этом же шаге выполняют выемки под вентиляционную решетку. В процессе монтажа стоит воспользоваться видео специалистов – будет легче сориентироваться в этапах и тонкостях работы

Важно, чтобы в зоне сверления не было скрытого кабеля. В готовые отверстия вставляются дюбели, затем вкручиваются саморезы

Чтобы подключить вытяжку к питанию, нужно заизолировать все контакты, предварительно необходимо отключить электричество в квартире. После присоединения элементов в соответствии с инструкцией производителя, проверяют работоспособность устройства, смотрят, появилась ли тяга.

Установка гофротрубы начинается с соединения ее с решеткой: отрезок надевают на предусмотренный выступ и фиксируют посредством хомутов. Свободный конец прикрепляется к вытяжке, стыки нужно загерметизировать с помощью силиконового состава.

Чтобы оборудование более естественно вписалось в интерьер помещения, рекомендуется использовать декоративный короб, маскирующий все зоны соединений

Важно спрятать гофрированную трубу, которая идет к вентиляционному каналу

Грамотно установленная наклонная вытяжка способна полностью выводить кухонные запахи, гарь, пары и жировые испарения. Чтобы увеличить эффективность воздействия, можно оставить агрегат включенным на минимальной мощности на пару минут после готовности блюда.

Выводы и полезное видео по теме

О монтаже вытяжной техники и ее подключении к вентсистеме в видеоролике:

Один из способов максимально эффективно совместить вытяжку на кухне с вентиляционной шахтой в многоквартирном доме в видео:

Вывод воздуховода кухонного оборудования на улицу в частном доме в видеоролике:

Ознакомившись с правилами проведения работ при подключении вытяжной техники к системе вентиляции, можно попытаться все сделать своими силами.

Исключение – рекомендации производителя вытяжки, советующего выполнять установку и подвод коммуникаций, с привлечением уполномоченных на это специалистов. В таком случае, чтобы не терять гарантию на дорогостоящее оборудование, предстоит оплатить услугу по монтажу и подключению устройства.
