Выявление неисправностей высоковольтного трансформатора микроволновой печи

Разборка микроволновой печи самостоятельно

Если же вышеперечисленные причины не подтвердились, то нужно разбирать устройство для поиска неполадок. Перед этим обязательно нужно выключить печь из сети и подождать пару минут.

Предохранитель

На что стоит обращать при поиске поломок? Есть несколько основных элементов, часто выходящих со строя:

  1. Предохранители.
  2. Конденсатор.
  3. Диод.
  4. Трансформатор.
  5. Магнетрон.

Фото конденсатора микроволновки

Эти элементы напрямую задействованы в работе устройства и упоминались ранее. Для начала нужно проверить исправность предохранителей. Их поломку видно сразу, ведь при сгорании проводник внутри разрушается. Если же такого не произошло, то стоит искать далее.

Для дальнейшей проверки нужно взять мультиметр, ведь внешне найти поломку на остальных деталях крайне трудно. Для проверки конденсатора нужно переключить устройство в режим омметра, после чего подключить к детали. Если сопротивление отсутствует, то деталь подлежит замене.

Высоковольтный диод

Высоковольтный диод проверить тестером невозможно. Рекомендуется заменить его при поломке других деталей, ведь нередко удар приходится и по нему. Его проверку можно осуществить немного другим методом — подключив в сеть на пути к лампочке. Если лампочка горит слабо или мигает, то деталь исправна. Если же она ярко горит или же вовсе не включается, то диод подлежит замене.

Читать также: Настольная мини циркулярная пила для моделистов

Далее проводится проверка трансформатора.

Фото трансформатора микроволновки

Важно соблюдать технику безопасности, ведь

Фото магнетрона микроволновки

этот элемент способен держать заряд на протяжении долгого времени. Для разрядки исправного трансформатора понадобится несколько минут, а при поломке разряжающего резистора — гораздо дольше. Стоит разрядить его о корпус или вовсе не дотрагиваться, если отсутствует опыт работы с подобной техникой.

Далее проводится проверка обмоток трансформатора. Нужно снять клеммы и поочередно проверить выводы устройства омметром. Сначала проверяется первичная обмотка, для которой норма варьируется от 2 до 4,5 Ом. Для вторичной обмотки пределами являются 140 и 350 Ом. Также стоит проверить накальную обмотку, присоединив клеммы, ведущие к магнетрону, к мультиметру. Норма здесь варьируется от 3,5 до 8 Ом.

Все предыдущие тесты не дали результата, то проблема может заключаться в магнетроне.

Для проверки магнетрона достаточно подсоединить тестер к его клеммам питания. Тестер переключается в режим омметра. Если сопротивление равняется 2-3 Омам, то это означает поломку устройства. Та же ситуация, если на тестере значится бесконечность. В обоих случаях устройство подлежит замене.

Перечисленные элементы — наиболее частые виновники поломки микроволновой печи. Однако нередко выход устройства из строя связан с другими неполадками вроде проблем с электронным блоком управления, таймером и прочими электронными деталями. Здесь простые проверки посредством мультиметра не помогут, необходима помощь квалифицированного мастера. Хотя гораздо проще попросту заменить деталь, если вы уверены в ее поломке.

Признаки и причины неисправности трансформатора

Возникновение проблем в трансформаторе можно определить по следующим признакам:

  • видно задымление и явно чувствуется запах горелой изоляции;
  • при работе микроволновка издает повышенный шум;
  • продукты не разогреваются.

Во многих случаях неисправности вызваны скачками напряжения в сети: может произойти обрыв провода, или случиться короткое замыкание. Без проверки можно обойтись в том случае, когда явно видны следы оплавленности и пахнет горелым. Тогда требуется замена трансформатора.

Стальные пластины, из которых состоит каркас преобразователя, должны быть склеены между собой. Если происходит расслоение, то трансформатор при работе начинает громко шуметь. При таком положении вещей нужно купить новый прибор с аналогичными мощностными характеристиками и заменить неисправный.

Проверка конденсатора

Сегодня микроволновые печи является распространенными приборами, применяемыми в быту. Во время эксплуатации микроволновки возникают случаи, когда необходимо проверить, работает ли конденсатор. Данная необходимость возникает при подозрении, что печь работает некорректно и со сбоями. Такую проверку можно выполнить своими руками, без привлечения специалистов

Но ее нужно производить очень осторожно, чтобы случайно не вышли из строя другие элементы СВЧ. Как же правильно осуществить тестирование устройства?

Как найти конденсатор в микроволновке

Первое, что нужно сделать при каких-либо манипуляциях с конденсатором, — отключить микроволновку от электросети в целях исключения негативного воздействия электрического тока на человека. Далее нужно открутить заднюю крышку СВЧ и снять панель, которая закрывает устройство. Найти деталь несложно, если знать, что он из себя представляет по внешнему виду. Обычно он расположен недалеко от трансформатора.

Несмотря на то, что микроволновая печь отключена от сети, есть риск поражения электрическим током, так как эта деталь его накапливает (до 2 кВ). Поэтому прибор необходимо разрядить на корпус. Для разрядки нужно замкнуть чем-нибудь его клеммы, например отверткой. Это наиболее распространенный способ, но считается, что он небезопасен для самого устройства. Только после разрядки прибора его можно подвергать различным манипуляциям. Личная безопасность прежде всего!

Использование мультиметра для проверки

Определить работоспособность конденсатора можно при помощи обычной лампочки мощностью от 40 Вт. Если во время касания проводов клемм устройства лампочка не загорается, но проскакивает искра, то оно находится в рабочем состоянии. Если один провод закрепить на клемме конденсатора, а второй – на его корпусе, можно проверить корпус на пробой. Если искра не обнаруживается, а лампочка не горит, то прибор находится в рабочем состоянии. Если же имеется искрение или лампочка горит вполнакала, то деталь нерабочая. Такой способ применим, если не имеется под рукой мультиметра.

Для более детальной диагностики конденсатора используется специальный прибор — мультиметр. Он предназначен для тестирования приборов и отдельных их деталей. Это устройство имеет два режима: мультиметра и омметра. В режиме «мультиметр» устройство работает на небольшом напряжении. В этом случае прибор покажет только отсутствие обрыва или же присутствие короткого замыкания (КЗ). Для детальной проверки тестер необходимо перевести в режим «омметр». Чтобы испытать конденсатор в этом режиме достаточно: снять крышку, снять клеммы, затем разрядить устройство, перевести прибор в режим «омметр» (сопротивление = 2000 кОм), затем проверить клеммы на отсутствие дефектов (так как плохой контакт влияет на достоверность измерений) и, наконец, соединить клеммы с деталью.

Модели используемого омметра:

  • PU182.1;
  • PU186;
  • KEW-3125.

Неисправности магнетрона микроволновой печи

Микроволновая печь применяется в быту для быстрого приготовления пищи уже довольно давно. Серийно их начали изготавливать в 1962 году и очень быстро эти приборы стали незаменимы практически на любой кухне. Приготовление пищи в печи происходит посредством обработки продуктов короткими электромагнитными волнами частотой 2,45 ГГц (сантиметровый диапазон), которые перемещаются в пространстве со скоростью 299,79 км/сек. При этом сама микроволновая печь не вырабатывает тепло, а только излучает радиоволны сверхвысокой частоты (СВЧ). Взаимодействуя с продуктами питания, эти волны заставляют молекулы жидкости, находящиеся в пище, вращаться с большой частотой. Возникающее при этом на молекулярном уровне трение и нагревает еду. Источником СВЧ-волн служит магнетрон, являющийся неотъемлемой частью микроволновки.

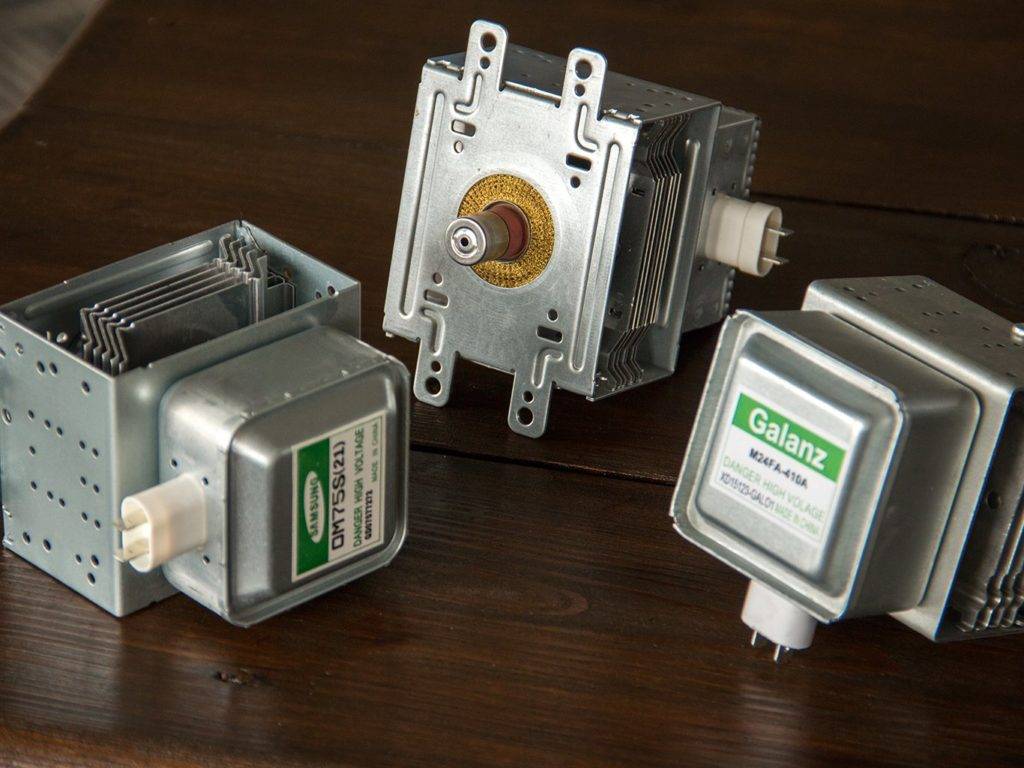

Различные магнетроны

Определение мощности

Далее будет рассмотрен вопрос, как узнать мощность трансформатора. Для этого потребуется замерить ширину его сердечника. Если ТР имеет сердечник типа «Ш», то придется замерить толщину центральных пластин. Например, толщина пластин 2 см, а ширина центрального набора 1.7 см. Необходимо перемножить эти значения, получив число 3.4 кв/см. Далее понадобится коэффициент усреднения для трансформаторов, равный 1.3. 3.4 разделить на 1.3 = 2.6 кв/см. Это значение определяет мощность ТР равную 7 Вт.

Многие задаются вопросом, как определить мощность трансформатора мультиметром. Бытовой элемент таким способом протестировать не получиться.

Шаг 6

С какими проблемами вы можете столкнуться при работе с магнетроном СВЧ?

Если вы подробно прочитали абзац про устройство магнетрона микроволновой печи, то вы должны догадаться, что могут возникнуть ситуации, которые не связаны с полным выходом из строя всей детали. Да, бывает и такое, что ломаются отдельно взятые элементы магнетрона, таким образом это говорит о том, что можно провести ремонт магнетрона, а не полную его замену. Как же нам разобраться в том, какая именно поломка привела к неработоспособности всего магнетрона? Как локализовать конкретную проблему и найти неисправный элемент?

Коды ошибок СВЧ Whirlpool

ERR0Не подключен или короткое замыкание датчика температуры в системе конвекции
ERR1Неисправно реле магнетрона или перепутаны провода подходящие к нему
ERR2Проблема с платой управления (как вариант одна из кнопок зажата больше одной минуты)
ERR3Ошибка датчика температуры
ERR4Ошибка датчика температуры магнетрона
ERR5Ошибка импульсного источника питания (проблема с платой питания)
ERR6Не была выполнена калибровка датчика веса
ERR7Ошибка датчика влаги
ERR8ошибка микроконтроллера
ERR9Перед запуском не были заданы параметры на панели управления
ERRBНет сигнала от датчика веса или он работает не корректно
ERRCНеисправен датчик температуры
ERRDСработала защита от перегрева магнетрона

Как выбрать способ проверки

Вариант исследования преобразователя важно выбирать, опираясь на свою квалификацию, знания и навыки. Безопаснее всего — просто прозвонить цепи на целостность

Если во время измерений подключено 220 В, необходимо соблюдать особые меры предосторожности. Если нет уверенности в своих знаниях, лучше обратиться к профессионалу

Если нет уверенности в своих знаниях, лучше обратиться к профессионалу.

Видео уроки ремонт микроволновой печи

5. Диагностика и ремонт микроволновки

У каких СВЧ-печек проблемы

Чаще всего проблемы с преобразователем случаются в микроволновых печах марок «Самсунг», LG, Daewoo.

Учитывая именитость брендов, трудно предположить, что все они пренебрегают качеством используемых составляющих электроцепей. Скорее всего, такая тенденция связана с популярностью данных торговых марок. Их больше покупают, потому и статистика поломок выше. Но при расчете числа поломок на количество проданных единиц становится очевидно, что ломаются они ничуть не чаще, чем другие известные брендов.

Меры предосторожности

При проведении измерений под напряжением может произойти поражение электрическим током, вплоть до летального исхода. Избежать опасности помогут два правила:

Категорически запрещается дотрагиваться до внутренних деталей СВЧ-печки во время ее работы. Чтобы выполнять измерения, необходимо надеть на зажимы тестера щупы-«крокодилы» — ими и подключаться к участкам цепи.
Если нужно прикоснуться к высоковольтным частям руками, следует не только отключить печку от электросети: предотвратить поражение током можно, замкнув на корпус выводы магнетрона

Благодаря такой предосторожности вы защитите себя от разряда конденсатора. В электрической цепи микроволновки имеется резистор для разряда конденсатора, однако он не исключает опасность на 100%

Резистор может сгореть или его вовсе забыли поставить, а такая ошибка может стоить жизни любителю самостоятельного ремонта.

Ремонт любой электротехники сопряжен с опасностью поражения электротоком. При проверке трансформатора в микроволновке нужно быть особенно осторожным из-за высокого напряжения и конденсатора. Используйте безопасные методы измерений и соблюдайте правила безопасности.

После того, как вы приобрели магнетрон, можно приступать к процедуре замены. Процесс не очень трудный – у магнетрона два основных контакта – их и нужно присоединить к СВЧ. Проследите, чтобы новая деталь плотно прилегала к волноводу, надёжно стояла на месте штатного крепления.

Порядок работ по безопасной проверке: как безопасно проверить трансформатор микроволновки

Проверка своими руками предполагает наличия определенного количества необходимого вспомогательного оборудования, первое, что понадобиться это мультиметр, если такового не имеется, то обзаведитесь индикатором двухполюсного назначения, в котором есть встроенные питающие источники.

Дополнительно понадобятся отвертки разного вида, плоскогубцы и омметр.

Обобщим базовую схему безопасной проверки технического прибора:

  • Убеждаемся, что прибор отключен из общей бытовой сети электропотребления.
  • Избавляемся от кожуха посредством винтового скручивания.
  • Убеждаемся, что конденсатор не находиться под напряжением и полностью разряжен.
  • Клеммы как можно аккуратнее снимаем с трансформаторного блока.
  • Изучаем состояние работоспособности его обмоток. На данном этапе мы должны понять в этом ли причина поломки или неправильной работы. Если все выглядит в порядке, то устанавливаем все на свои места в обратном порядке и ищем иные причины возникшей проблемы.
  • Если же при изучении и осмотре внешнего вида обмоток вами были замечены симптомы замыкания или обрывов, значит причина выхода из строя в этом, поэтому требуется устранить проблему, а именно, заменить данное устройство работающим.
  • После проведения алгоритма манипуляций по замене, прибор собирают в обратном порядке и тестируют степень его работоспособности.

Как только вы сняли трансформирующий блок  и увидели изоляционное оплавление на обмотке, и в довесок ко всему он источает соответствующий запах, то на такой детали уже нет смысла проводить тестирование. Исключительно замена устройства необходима в данном варианте.

Как диагностировать трансформатор:

Мультиметр подключаем в электросеть для запуска программы по обогреву. Устройство трансформирующего назначения обязано быть полностью обесточено

Чтобы однозначно убедиться, что электроэнергия не поступает к нему, воспользуйтесь мультиметром.
Мультиметром проверяем подключающие точки обмотки первичного характера, от которых происходит питание от бытовой электросети.
Обязательно следите за безопасностью и работайте аккуратно и осторожно, резкие движения или неаккуратное поведение может быть причиной поражения током.

Разборка прибора с последующей проверкой считается безопасной исключительно когда бытовой прибор не имеет подпитки от бытовой электросети.

Микроволновая печь содержит конденсатор, который способен накапливать и продолжительное время сохранять некоторый заряд электроэнергии.

Конденсатор

Поэтому его обязательно необходимо разрядить перед необходимой диагностикой. Чаще пользуются для этого замыканием, в таком случае необходимо его контакты сомкнуть, между друг другом, или вывести на корпус, когда напряжение работает. Проводить эту манипуляцию стоит при помощи пассатижей или плоскогубец.

Разрушение колпачка на магнетроне

Разрушение колпачка на магнетроне

Нередки случаи поломки, связанные с разрушением колпачка на магнетроне. Тонкий алюминиевый корпус попросту не выдерживает нагрузок и разрушается под действием СВЧ волн. Такая проблема часто встречается в старых устройствах, возраст которых превышает несколько лет. Явными симптомами в таком случае является шум и искры в процессе работы устройства.Для проверки достаточно снять трансформатор, ведь колпачок расположен по направлению к пищевой камере. Если колпачок разрушен, то есть 2 варианта:

  • Замена колпачка
  • Переворот колпачка

Первый вариант приоритетен, достаточно заказать замену или отдать магнетрон на ремонт. Второй вариант считается временной альтернативой, позволяющей продлить жизнь устройства на неопределенный срок. Достаточно лишь прокрутить колпачок на 180 градусов вокруг оси, ведь нагрузка приходится лишь на одну половину.

Особенности самостоятельного ремонта

Внутреннее устройство СВЧ-печей

Если вы заметили, что еда остается холодной даже спустя несколько минут пребывания в печи, то это непременно говорит о неисправности прибора. Причина того, что микроволновка крутит но не греет, может быть следующая:

ФотоОписание

Причина 1

Неправильно поставленный режим. Например, функция «Разморозка» не может полноценно прогреть пищу.

Причина 2

Недостаточное напряжение. Иногда перепады в несколько вольт могут сказываться на работе техники.

Причина 3

Поломка защелок на дверце и неплотное ее прилегание к корпусу печи.

Причина 4

Высоковольтный предохранитель, сетевой или трансформаторный предохранитель перегорел и требует замены.

Причина 5

Выход из строя умножителя, который состоит из двух зависимых элементов (высоковольтный диод и конденсатор).

Причина 6

Поломка проходного конденсатора.

Причина 7

Вышел из строя магнетрон и электромагнитная лампа.

Устраняем незначительные неисправности: 3 решения

Большинство из вышеперечисленных причин, почему микроволновка не греет, можно устранить самостоятельно, изрядно сэкономив на услугах сервисных центров. Для этого нам понадобится лишь отвертка и приборы для измерения сопротивления и напряжения.

Омметр — необходимый прибор для диагностики неполадок в СВЧ-печи

Инструкция и руководство пользователя — это та первоочередная документация, к которой следует обратиться при устранении неполадок. Часто производитель указывает полезную информацию для корректной диагностики неисправностей и возможного их устранения собственноручно.

Возможные легкие неисправности микроволновых печей и способы их устранения:

ФотоОписание
Решение 1. Неправильный режим

Убедитесь, что на панели управления установлен верный режим (функция разогрева).

  • С помощью руководства пользователя задайте соответствующую команду.
  • Включите печь на 1–2 минуты, предварительно положив туда пищу или стакан воды.
  • Проверьте температуру пищи, возможно, проблема заключалась только в неверно поставленном режиме.
Решение 2. Недостаточное напряжение

Печь не греет еду, если низкое напряжение в домашней сети:

  • Если в розетку с печью включены еще приборы, то обесточьте их.
  • Установите источник бесперебойного питания, тем самым стабилизировав напряжение.
Решение 3. Неисправность дверцы

Часто дверь в микроволновках закрывается не плотно, а иногда и выходят из строя сами защелки, которые в свою очередь запускают магнетрон.

Решение: заменить защелки и плотно закрывать дверцу.

Устраняем серьезные неисправности: 4 решения

В остальных случаях, а также, если микроволновка гудит но не греет, стоит обратиться к специалистам. Ремонт и замена деталей по гарантии будет бесплатной, однако в случае просроченного гарантийного срока — за ремонт придется заплатить со своего кармана.

Цена, как правило, складывается из стоимости новой детали и услуг мастера. Но можно немного сэкономить и в этом случае, заменив неисправную деталь самостоятельно.

Таблица ниже и наглядные фото помогут справиться с задачей:

Фото
Описание

Решение 1. Перегорел предохранитель (один или несколько)
Открутите заднюю крышку.
Перегоревшие предохранители сразу выделяются из общей массы: они почернели или вздулись.
Если внешний вид их не вызывает подозрений, проверьте сопротивление.
Снимите поврежденные детали и замените новыми.
В этом случае у СВЧ печи больше не будет вышеописанных проблем.

Решение 2. Сломан умножитель
Необходимо проверить конденсатор умножителя. Для этого понадобится омметр:
Небольшое сопротивление говорит о неисправности.
Неподвижность стрелки свидетельствует об отсутствии контакта.
Небольшое отклонение или отметка на знаке «∞» говорит о нормальной работе конденсатора.
Выход из строя этой детали часто является причиной, почему СВЧ не греет, но работает.
Стоит проверить и сам диод. В любом случае проще и дешевле приобрести новую деталь, чем чинить старую.

Решение 3. Неисправны проходные конденсаторы ЭМ лампы
Измеряем сопротивление аналогично описанию выше.
Тестируем первичную обмотку трансформатора. Если он исправен, то напряжение должно выдавать 220 В. В ином случае деталь подлежит замене.

Решение 4. Поломка магнетрона или электромагнитной лампы
Неисправность магнетрона может быть причиной, что СВЧ работает — но не греет:
Более чем в половине случаев неисправна нить накала в магнетроне

Чтобы исправить положение, достаточно просто измерить сопротивления для диагностики неисправности.
Однако легче и проще приобрести новый магнетрон, при этом важно выписать все характеристики и на всякий случай прихватить с собой старую деталь.

Предназначение термопредохранителя

Для того, чтобы обезопасить магнетрон и гриль, который устанавливают в некоторых моделях микроволновок, от перегрева, в конструкции предусмотрена установка термореле, или как их ещё называют термопредохранители. Они разделяются по способности выдерживать различное количество тепла, для того, чтобы узнать какой именно у Вас, необходимо найти на корпусе устройства наклейку с информацией или посмотреть в техническом паспорте устройства.

На самом деле устройство довольно просто в принципе понимания его работы. Корпус изделия изготовлен из алюминиевого сплава. Крепление устройства происходит при помощи фланцевого соединения, которое способно обеспечить плотное прилегание с тем участком, где непосредственно будут производиться замеры температур. Внутри корпуса располагается биметаллическая пластина, которую изготавливают с расчетом на сопротивление определенным температурам.

В случае превышения заданного порога, пластина попросту сжимается и тем самым приводит в действие толкатель, который предназначен для размыкания контактной группы. Подача электроэнергии прерывается и печь перестаёт функционировать. Постепенно остывая, пластина возвращает свою изначальную форму и заново замыкает контакты.

Разборка микроволновой печи самостоятельно

Если же вышеперечисленные причины не подтвердились, то нужно разбирать устройство для поиска неполадок. Перед этим обязательно нужно выключить печь из сети и подождать пару минут.

Предохранитель микроволновки

На что стоит обращать при поиске поломок? Есть несколько основных элементов, часто выходящих со строя:

  • Предохранители
  • Конденсатор
  • Диод
  • Трансформатор
  • Магнетрон

Эти элементы напрямую задействованы в работе устройства и упоминались ранее. Для начала нужно проверить исправность предохранителей. Их поломку видно сразу, ведь при сгорании проводник внутри разрушается. Если же такого не произошло, то стоит искать далее. Для дальнейшей проверки нужно взять мультиметр, ведь внешне найти поломку на остальных деталях крайне трудно. Для проверки конденсатора нужно переключить устройство в режим омметра, после чего подключить к детали. Если сопротивление отсутствует, то деталь подлежит замене. Высоковольтный диод проверить тестером невозможно. Рекомендуется заменить его при поломке других деталей, ведь нередко удар приходится и по нему. Его проверку можно осуществить немного другим методом — подключив в сеть на пути к лампочке. Если лампочка горит слабо или мигает, то деталь исправна. Если же она ярко горит или же вовсе не включается, то диод подлежит замене

Важно соблюдать технику безопасности, ведь этот элемент способен держать заряд на протяжении долгого времени. Для разрядки исправного конденсатора понадобится несколько минут, а при поломке разряжающего резистора — гораздо дольше

Стоит разрядить его о корпус или вовсе не дотрагиваться, если отсутствует опыт работы с подобной техникой. Далее проводится проверка обмоток трансформатора.

Как проверить трансформатор микроволновки:

Нужно снять клеммы и поочередно проверить выводы устройства омметром. Сначала проверяется первичная обмотка, для которой норма варьируется от 2 до 4,5 Ом. Для вторичной обмотки пределами являются 140 и 350 Ом. Также стоит проверить накальную обмотку, присоединив клеммы, ведущие к магнетрону, к мультиметру. Норма здесь варьируется от 3,5 до 8 Ом. Все предыдущие тесты не дали результата, то проблема может заключаться в магнетроне. Для проверки магнетрона достаточно подсоединить тестер к его клеммам питания. Тестер переключается в режим омметра. Если сопротивление равняется 2-3 Омам, то это означает поломку устройства. Та же ситуация, если на тестере значится бесконечность. В обоих случаях устройство подлежит замене.

Перечисленные элементы — наиболее частые виновники поломки микроволновой печи. Однако нередко выход устройства из строя связан с другими неполадками вроде проблем с электронным блоком управления, таймером и прочими электронными деталями. Здесь простые проверки посредством мультиметра не помогут, необходима помощь квалифицированного мастера. Хотя гораздо проще попросту заменить деталь, если вы уверены в ее поломке.
