Как отремонтировать бытовой вентилятор

Основные причины выхода из строя вентилятора печки

Причин поломки гораздо больше, возникают они по самым разным причинам, мы рассмотрим самые основные причины выхода из строя, устранить которые может даже рядовой автолюбитель не занимающийся профессиональным ремонтом.

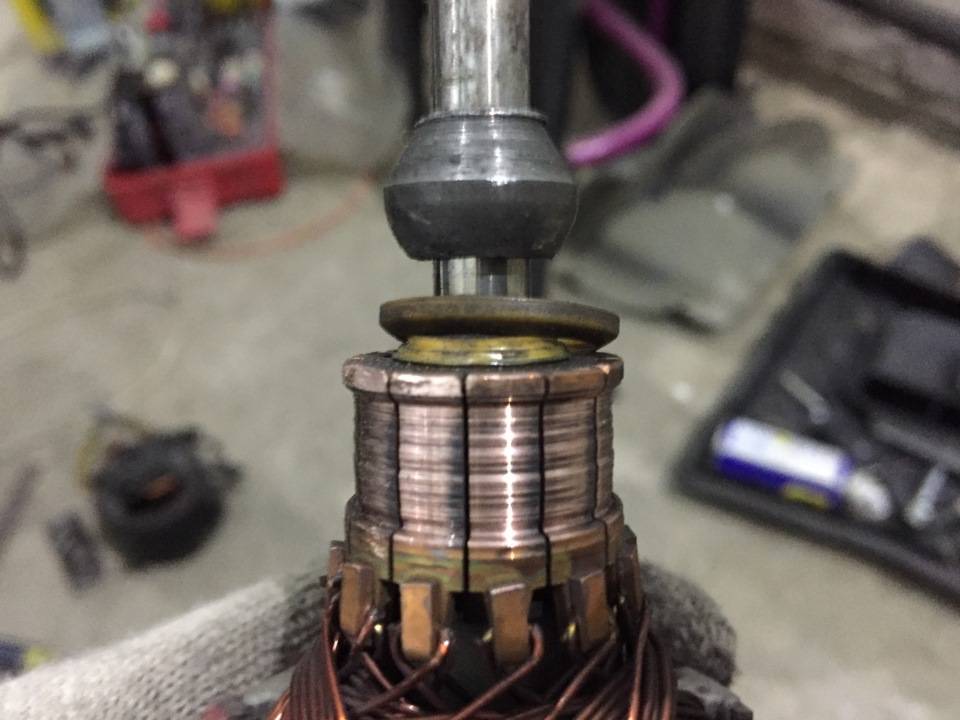

Щетки печки стерлись или вышли из строя

В такой ситуации нужно разобрать мотор печки и обязательно произвести замену щеток. Для этого с корпуса электрического двигателя снимается лопастное колесо (оно, как правило, закрепляется на защёлках). Если в каталоге автомобильных запчастей отсутствуют нужные щётки, то можно отпаять старые аналоги и заменить их идентичными по размеру. В крайнем случае графито-медные щётки подпиливаются посредством надфиля.

Естественно, пайка щёток не сможет быть выполнена без припоя, канифоля и паяльного прибора. После замены щёток при сборке электрического двигателя необходима очистка его внутренностей от продукта изношенности устаревших щёток.

При возникновении в процессе работы вентилятора пищащих или шумящих звуков нужно при его ремонте смазать втулки раствором литола. Для этого небольшая порция смазки кладётся на втулку (её торец) и затем нагревается для обеспечения её затекания внутрь. При бесшумной работе вентилятора смазка его втулок исключена, поскольку смазочный раствор, задерживая пыль, превращает её в вязкую пасту, затрудняющую работу вентиляторов.

Вентилятор работает на максимальной скорости или не переключается.

Если вентилятор функционирует только на максимальной скорости или невозможно переключиться на одну из его скоростей, данная проблема возникает из-за испорченных добавочных резисторов, используемых в электрических схемах на большинстве машин.

Как выполнить проверку резистора?

Добавочные резисторы проверяют с использованием мультиметра. Процесс диагностики заключается в измерении величины сопротивления выводов этого электрического элемента, а также сравнении полученных значений с указанными в инструкции для конкретной машины показателями резистора. При этом стоит проверить состояние термопредохранителя, который при коротком замыкании может сгореть. Иногда возникает проблема, связанная с отпаиванием резистора из-за его сильного нагрева. Новый резистор с идентичными параметрами подбирается на радиорынке.

Автоматическая управляющая отопительная система не функционирует.

Источниками проблемы являются температурный датчик, фиксирующий положение воздушного типа заслонок датчик, управляющая электрическая цепь, а также блок автоматического электронного управляющего модуля. Пользуясь вышеприведенной информацией, можно без труда определить причину поломки вентилятора печки, а также при наличии опыта работы с электричеством, самому отремонтировать этот элемент.

http://elektro-blog.ru/elinstrument/37-instrument/145-remont-ventiliatorahttp://pktitan-spb.ru/articles/article_post/617209.htmlhttp://tehnika.expert/klimaticheskaya/ventilyator/razborka-i-remont.htmlhttp://elektro-blog.ru/elinstrument/37-instrument/145-remont-ventiliatorahttp://autozona54.ru/statyi/polezno-znat/ustranyaem-neispravnosti-v-ventilyato.php

Возможные поломки вентиляторов Тимберк

Вентиляторы компании Тимберк зарекомендовали себя как недорогие и удобные в эксплуатации приборы, для создания комфортных климатических условий, поддержания воздухообмена в квартире или офисе. Несмотря на неплохое качество они подвержены поломкам.

Вентилятор Тимберк

При эксплуатации покупателями были замечены следующие неисправности:

• падение силы обдува из-за мягкого пластика лопастей;
• бываю случаи, когда выходит из строя конденсатор;
• появление посторонних шумов при работе;
• поломка электродвигателя;
• ломается ротор;
• появляется сильный люфт;
• при длительной работе появляется запах горелого масла;
• ножки гнутся и меняют геометрию под тяжестью мотора;
• перегрев блока питания;
• механические поломки в местах креплений.

По соотношению цена-качество продукция компании Тимберк является лидером в своем сегменте. Все приборы имеют гарантию производителя и могут быть заменены при обращении в сервис.

Проблемы с лопастями

Поскольку при изготовлении лопастей используется пластик, данная часть вентилятора очень восприимчива к внешним механическим воздействиям. В результате лопасти часто деформируются и ломаются, если за сетку попадают какие-либо посторонние предметы. В таком случае, чтобы починить вентилятор, владельцу нужно демонтировать защитную сетку. Задняя крышка может оставаться на своем месте. Ее снимать нет необходимости. Защитная сетка удерживается специальным зажимом в виде пластикового колпачка. Его легко повернуть одними руками. После того как будет скручен зажим и снята защитная сетка, отсоединяется специальная подкладка, фиксирующая лопасти. Данный этап работы можно выполнить без применения инструментов. Лопасти подлежат замене в том случае, если они очень сильно деформированы. Если же во время работы вентилятора наблюдается незначительное их трение о защитную решетку, то они без труда выравниваются руками. Как утверждают владельцы вентиляторов, пластиковые лопасти гнутся очень легко.

Состав вентилятора

Типичный вентилятор включает:

• двигатель переменного, постоянного тока;
• маховик;
• кнопки, реле, контакторы;
• схема автоматической регуляции.

Опционально элементы отсутствуют, схематика ремонта выглядит следующим образом:

В первую очередь прозвоним обмотки двигателя. Безотносительно конструкции внутри имеются катушки, дают (на экране тестера) сопротивление единицы-десятки Ом

Обратите внимание: пусковые обмотки асинхронных двигателей прозванивают после конденсатора. Очевидный момент, игнорирование правила приводит к неразберихе. Конденсатор поворачивает фазу напряжения на 90 градусов, помогая создать правильное распределение поля внутри статора

Если двигатель коллекторный, обмотки соединены последовательно (конденсатора нет). Разумно прозвонить мотор на входе, поскольку неисправность может укрыться в другом месте. Зафиксирован обрыв или нет, снимаем щетки, займемся коллектором во вторую очередь. Звоним секции поочередно. При выявлении неисправности ремонтопригодность вентилятора охлаждения оценивается по конструкции. Сделать сложно, попытайтесь найти новый коллектор. Нечего говорить, у асинхронных двигателей с короткозамкнутым ротором барабан не ломается. Ток «беличьей клетки» сравнительно мал, медь, завальцованная внутрь, напротив, – толстая.
Во вторую очередь оценивают исправность жил, реле, кнопок. Прозванивается цепь, включая условия срабатывания терморегулятора. Методика реализации определена конструкцией. Имитируйте нагрев, зажигалкой подогревая датчик. Подход разумен в кухонных вытяжках, прочих приборах, где температура сравнительно высока. Кнопки проверяют на прохождение/прерывание электрического тока в соответствующих положениях. Часто ремонт бытовых вентиляторов своими руками касается коммутации. Кнопки нажимаются неаккуратно, проливается жидкость. Требуется восстановить правильное функционирование механической части, почистить контакты. Кто проливал варенье на пульт управления телевизором, поймет ситуацию. Механизм разбирается, контакты чистятся. Нелишним будет напомнить, что конденсатор пропускает переменный ток, в сладком случае проделывают две операции: звонят элемент на проверку наличия короткого замыкания (это поломка), подают питание переменным током и проверяют прохождение сигнала со стороны обмотки. С полной уверенностью скажем: поломан ли конденсатор.

Конденсатор поворачивает фазу напряжения на 90 градусов, помогая создать правильное распределение поля внутри статора. Если двигатель коллекторный, обмотки соединены последовательно (конденсатора нет). Разумно прозвонить мотор на входе, поскольку неисправность может укрыться в другом месте. Зафиксирован обрыв или нет, снимаем щетки, займемся коллектором во вторую очередь. Звоним секции поочередно. При выявлении неисправности ремонтопригодность вентилятора охлаждения оценивается по конструкции. Сделать сложно, попытайтесь найти новый коллектор. Нечего говорить, у асинхронных двигателей с короткозамкнутым ротором барабан не ломается. Ток «беличьей клетки» сравнительно мал, медь, завальцованная внутрь, напротив, – толстая.
Во вторую очередь оценивают исправность жил, реле, кнопок. Прозванивается цепь, включая условия срабатывания терморегулятора. Методика реализации определена конструкцией. Имитируйте нагрев, зажигалкой подогревая датчик. Подход разумен в кухонных вытяжках, прочих приборах, где температура сравнительно высока. Кнопки проверяют на прохождение/прерывание электрического тока в соответствующих положениях. Часто ремонт бытовых вентиляторов своими руками касается коммутации. Кнопки нажимаются неаккуратно, проливается жидкость. Требуется восстановить правильное функционирование механической части, почистить контакты. Кто проливал варенье на пульт управления телевизором, поймет ситуацию. Механизм разбирается, контакты чистятся. Нелишним будет напомнить, что конденсатор пропускает переменный ток, в сладком случае проделывают две операции: звонят элемент на проверку наличия короткого замыкания (это поломка), подают питание переменным током и проверяют прохождение сигнала со стороны обмотки. С полной уверенностью скажем: поломан ли конденсатор.

Перед сборкой не забудьте смазать механическую часть, масло не должно попасть меж ротором и статором. В идеале здесь равномерный зазор. Заметив разницу, проведите центрирование ротора (сложная задача). Иногда подшипники отсутствуют. В бытовых вентиляторах нагрузка не столь велика, чтобы потребовалось улучшить скольжение. Однако трущиеся места возникают в любом случае. Шероховатые участки смазывают.

Пример ремонта напольного вентилятора

Пришлось ремонтировать электрический напольный вентилятор модели Scarlett SC-175. При включении двигатель вентилятора гудел, но лопасти не вращались. Проверка свободы вращения крыльчатки подтвердила подозрение, она вращалась туго – вероятнее всего загустела смазка.

Для того, чтобы смазать двигатель вентилятор нужно разобрать. Сначала нужно снять крыльчатку, для чего достаточно открутить фиксирующую его круглую гайку, вращая ее по часовой стрелке. Чтобы гайка при вращении лопастей не откручивалась, в ней нарезана левая резьба.

После снятия крыльчатки откроется вторая пластмассовая гайка, удерживающая защитный экран. Она со стандартной правой резьбой и откручивается против хода часовой стрелки.

Далее откручивается два винта, удерживающие переднюю крышку корпуса. Заодно можно снять с помощью небольшой плоской отвертки разжимную шайбу, на которую при фиксации опирается крыльчатка.

Для снятия задней крышки вентилятора предварительно нужно вынуть ручку включения горизонтального перемещения вентилятора. Она может быть прикручена саморезом или плотно вставлена.

Перед разборкой двигателя нужно его внимательно осмотреть, так как вращение ротора может быть затруднено из-за цепляния его за статор. В дополнение, если вращение вентилятора происходит за счет основного, а не дополнительного двигателя, то неисправность может скрываться в червячном редукторе.

Разборка червячного редуктора устройства поворота головки вентилятора по горизонту не выявила неисправности. Смазки было достаточно, шестерни в хорошем состоянии

При разборке редуктора необходимо обратить внимание на подпружиненные два шарика, которые по незнанию у меня разлетелись, пришлось долго искать

Перед разборкой двигателя редуктор был собран. Для разборки двигателя достаточно отвинтить четыре длинных винта

При этом надо соблюдать осторожность, чтобы не повредить обмотки статора сделанные из тонкого медного провода. Обмотки в китайских вентиляторах не пропитаны лаком и поэтому уязвимы к механическим воздействиям

На фотографии показан двигатель вентилятора со снятой передней крышкой. Подшипник при разборке вынулся из крышки вместе с валом.

Подшипник так плотно сидел из-за загустевшей смазки на валу ротора двигателя, что пришлось снимать его проворачивания плоскогубцами.

Загустевшую с грязью смазку лучше всего удалять с помощью растворителя “Уайт- спирта”, который является очищенным бензином. Если под рукой такого нет, то подойдет спирт, ацетон, бензин и даже стиральный порошок или хозяйственное мыло.

Внутреннюю полость подшипника скольжения лучше всего очищать с помощью смоченной в растворителе ветошью намотанной на пинцет или отвертку делая возвратно поступательные движения с одновременным вращением.

После удаления старой смазки нужно надеть втулку подшипника на вал. Она должна легко надеться и вращаться практически без люфта. Если проверку подшипник прошел, то можно приступать к смазке.

Для смазки подшипников скольжения из моего опыта подходит графитовая смазка, представляющая собой солидол, смешанный с графитным порошком. После смазки шумевших кулеров компьютеров графитовой смазкой повторно их смазывать не приходилось даже после многолетней эксплуатации.

Теперь все механизмы и подшипники скольжения я смазываю только графитовой смазкой. Если под рукой такой нет, то подойдет любая другая, даже машинное масло для двигателя автомобиля.

Смазывать нужно оба подшипника, даже если один из них хорошо работает. Смазка наносится тонким слоем как на внутреннюю поверхность втулки, так и на место ее установки на валу.

После смазки и сборки двигателя вручную проверяется легкость его вращения. После придания валу вращающего момента он должен несколько раз бесшумно провернутся. Если вал вращается легко, то производится окончательная сборка вентилятора в порядке, обратном разборке.

Проверка отремонтированного напольного вентилятора показала его бесшумную работу и плавное горизонтальное вращение. По предложенной инструкции ремонтируются практически все электрические вентиляторы вне зависимости от назначения.

Ремонт вентилятора

Глобальное потепление нашей планеты заставляет искать источники охлаждения и вентилирования помещений в летний период времени. Покупка кондиционера полностью решает эту проблему, но, к сожалению, большая часть нашего населения не может оснастить кондиционерами свои дачи и подсобные помещения.

В таком случае ставят обычный вентилятор, который имеет свойства ломаться в самый неподходящий момент. Для того что бы знать как отремонтировать вентилятор необязательно заканчивать специализированное учебное заведение, достаточно знать его устройство и принцип работы.

Ремонт вентилятора вполне возможно сделать своими руками, главное найти причину. Перечень возможных неисправностей вентилятора и способы их устранения вы сможете прочитать ниже. Настоятельно рекомендую, прежде чем приступать к ремонту, обязательно отключите вентилятор от сети, тем самым обезопасив себя и своих близких.

Неисправности вентилятора

1. Вентилятор сыпет искрами с него идет дым и возник запах паленой пластмассы.

Ваших знаний о том, как отремонтировать вентилятор здесь недостаточно, судя по всему, накрылся электродвигатель, и ремонтировать его нецелесообразно. Новый электродвигатель на вентилятор стоит же столько же сколько и новый вентилятор.

2. При включении вентилятор не придает признаки жизни и не горит сетевая лампочка.

Прежде всего, с помощью другого электроприбора проверьте саму розетку. Если с розеткой все в порядке приступаем к ремонту вентилятора. Первый этап это проверка питающего шнура. Взяв инструкцию по сборке (она идет в комплекте) начинаем разбирать вентилятор. При отсутствии инструкции включаем логику и разбираем вентилятор исходя из своих соображений. Если вы не знаете, как разобрать вентилятор то плюньте и вызовите мастера, так как вы не прошли первоначальный этап.

С помощью индикаторной отвертки или контрольной лампы проверяем, доходит ли ток до первого соединения на вентиляторе. Если нет, то меняем шнур или вилку.

3. На вентиляторе горит лампочка, но ничего не происходит.

Судя по всему, причина в блоке с кнопками или в регуляторе скорости вращения лопастей. Для проверки нам понадобиться тестер или простейшая прозвонка. Все кнопки работают по принципу обычного выключателя. Проверяем ВХОД кнопки и ВЫХОД. С регулятором дело посложней, тут необходимо поставить его на максимальную скорость и опять же проверить вход и выход. Отремонтировать саму кнопку у вас, скорее всего не получится но в ваших силах соединить её напрямую и вентилятор заработает. Это конечно не выход, но на даче выбирать не приходиться.

4. При включении вентилятор гудит, но не вращается или гудит и его лопасти еле вращаются.

Вероятнее всего, что ваш вентилятор забился и его надо почистить, для этого разбираем его полностью и делаем визуальный осмотр двигающихся частей. Если все чисто, то тут виновата обмотка электродвигателя и как писалось выше ваших знаний по ремонту вентиляторов тут недостаточно.

Вот в принципе и все простейшие неисправности вентилятора, каждая модель имеет свои проблемы и слабые места, но общие причины неисправностей почти одинаковы. Узнав как самостоятельно отремонтировать вентилятор, это не значит что вы профессиональный мастер по ремонту бытовой технике, будьте осторожны, электричество ошибок не прощает.

Вентилятор не поворачивается в стороны

Как починить напольный вентилятор, если он перестал крутиться (поворачиваться) по сторонам? Все дело в кривошипе, крепежные винты которого могут ослабиться или выкрутиться. Чтобы узнать это, потребуется разбирать корпус мотора. Если при работе агрегата повороты корпуса происходят с задержкой или полной остановкой, то следует проверить шестеренки в редукторе на предмет зацепления. Также необходимо проверить сам переключатель редуктора, а именно – перемещение его вверх и вниз.

Разберите редуктор и извлеките главную шестеренку. Вал также придется вытягивать. Нанесите смазку на все подвижные элементы и соберите редуктор. Если шестерни сильно износились, они требуют замены, хотя найти аналоги сломавшихся деталей для вентилятора довольно сложно. В таком случае, придется собрать агрегат без редуктора и пользоваться кулером в обычном режиме, когда воздушные массы будут двигаться в одном направлении.

Метод регулирования скорости двигателя напольного вентилятора

Ничего не сказано о способе регулирования скорости, неудивительно. В рассмотренной модели на катушки приходит четыре провода, один поставляет штекер. Три других входят в обмотку через тканевые кембрики. Что находится внутри доподлинно неизвестно. Выбор невелик, двигатель асинхронного типа с изолированным ротором управляется двумя способами:

1. Изменение амплитуды напряжения.
2. Коммутация обмоток с неодинаковым количеством витков.

Инверторное управление в расчет не берем, в данном случае просто негде уместиться такой сложной схеме. Остается регулирование амплитуды напряжения. На каждом из проводов сидит неодинаковое количество витков. Выйдет из строя одна скорость (две), кембрики придется резать, следовательно, станет очевидной и электрическая схема двигателя. Усидчивый мастер намотает новую катушку, ленивый возьмет с клиента деньги на покупку нового двигателя (старый пустит на цветмет).

Косвенно число витков узнают через соотношения сопротивлений между выводами каждой скорости. Тестер использует постоянное напряжение для измерения величины, поэтому индуктивная часть импеданса выбрасывается из рассмотрения. Число витков прямо пропорционально омическому сопротивлению участка обмотки.

https://youtube.com/watch?v=HIRReK891qI

Не крутится кулер на процессоре, блоке питания или видеокарте

Если не крутится кулер на процессоре, на видеокарте и в блоке питания, то у вас могут быть две причины.

Первая причина, самая распространённая и не затратная, кулер перестал крутится потому что у него высохла смазка и после одной капли масла он будет вам служить верой и правдой.

Вторая причина, это вышедшей из строя кулер его можно проверить мультиметром в режим прозвонки, если он будет прозваниваться то значить кулер в рабочем состояние. Прозванивать нужно черный и красный провода.

Как работает кулер компьютера?

Почти все вентиляторы компьютерного охлаждения сконструированы вокруг сборки подшипников скольжения, хотя я столкнулся с некоторыми вентиляторами компьютерного охлаждения, которые используют узел шарикоподшипников. В этой статье я остановлюсь на сборке подшипников скольжения.

Узел подшипника скольжения состоит из вала (к которому прикреплена лопасть вентилятора), который вращается внутри неподвижного цилиндра. В этом случае цилиндр выполнен из пористого металла, пропитанного маслом. По мере того, как вал вращается, масло выталкивается из цилиндра, создавая пленку масла, по которой движется вал. Эта пленка масла предотвращает контакта металла об металл и тем самым устраняет трение и почти все шумы. Этот тип подшипникового узла подшипника показан на рисунке выше.

Узел подшипника скольжения состоит из вала, который вращается внутри неподвижного цилиндра.

В идеальном подшипниковом узле количество масла в подшипнике является правильным количеством и остается постоянным на протяжении всего срока службы вентилятора. Однако, если сборка не запечатана должным образом, часть масла может со временем высохнуть. Когда это произойдет, вращающийся вал войдет в непосредственный контакт с неподвижным цилиндром, который создает звук соскабливания или шлифования.

В дополнение к шуму, повышенное трение приведет к вращению вентилятора медленнее, что, в свою очередь, уменьшит поток воздуха. Если воздушный поток будет уменьшен, система будет работать более горячая, чем должна, что подвергает определенные компоненты риску сбоя. Пополнение запаса масла в узле подшипника скольжения изменит это условие.

Как смазать кулер видеокарты и процессора

Для смазывания кулера видеокарты нужно предварительно снять видеокарту на ней будет находится кулер с радиатором, желательно если вы давно не меняли термопасту снимать кулер вместе с радиатором и заодно поменять термопасту,

Разновидности терморегуляторов

Существует три типа регуляторов:

• электронные;
• электромеханические;
• механические.

Ниже вкратце разберемся в характеристиках каждого из них.

Электронные регуляторы

Терморегулятор с электронной начинкой имеет в своем составе три компонента:

• температурный датчик;
• микропроцессор, отвечающий за обработку и передачу информации;
• термореле, благодаря которому осуществляется коммутация управления.

Электронные терморегуляторы применяются не только в масляных обогревателях, но и для организации управления более масштабными отопительными системами (например, «умным домом»).

Электромеханические регуляторы

Электромеханические устройства на основе реле значительно проще электронных приборов. Существует несколько видов электромеханических регуляторов:

1. Устройства первой группы включают группу контактов и сдвоенной металлической пластины. При нагреве оборудования пластина выгибается и, таким образом, размыкает группу контактов. Следствием размыкания является остановка подачи электричества к нагревательной пластине. При остывании обогревателя пластина возвращается в исходную точку, и электроцепь начинает работать в прежнем режиме, поскольку контакты снова замкнуты. Цикличность работы позволяет поддерживать температурный уровень на приблизительно одинаковом уровне.
2. Устройства, оснащенные реле, работают по принципу расширения его элементов в результате нагревания. Реле представляет собой цилиндрическую трубу, в которой содержится отзывчивое к нагреву вещество. Труба находится в емкости с водой. Когда повышается температура обогревателя, вещество в трубе расширяется. Когда температура достигает определенного значения, расширенное содержимое воздействует на электрическую цепь при помощи привода, в результате чего происходит замыкание или размыкание контактов. Подобным способом удается избежать перегрева оборудования.

Механические

Наиболее просто устроены регуляторы механического типа. Такие термостаты представляют собой обычную запорную арматуру. Конструкция устройства включает в себя баллон со штоком, который наполнен термически чувствительным веществом. В результате расширения вещества при нагреве, шток частично или полностью перекрывает поток теплоносителя в системе.

Неисправности с фланцем

Фланцы, как правило, в вентиляторах устанавливаются пластиковые. Если устройство падает, то они могут легко поломаться. В данном случае ремонт вентилятора придется начинать с откручивания задней крышки. Если рассматривать простые модели, то фланцы у них, как правило, располагаются возле электромотора. Однако есть модификации, где они находятся у самого вала. В первом случае блок управления снимать нет потребности. Однако придется скрутить в первую очередь кривошип.

Далее снимается червячная передача. После этого потребуется отсоединить переключатель. Фланец крепится в основном на панели при помощи винтов. Если он сильно деформирован, то его проще всего поддеть отверткой. Однако если повреждения несерьезные, то его можно легко скрутить. Если говорить про модели, где фланец установлен возле блока управления, то там следует поступать иначе.

В первую очередь в вентиляторе высвобождается прижимная планка. Далее скручивается непосредственно блок управления. Следующим шагом нужно снять прокладку, которая находится рядом с ротором. Крепиться фланец в данном случае должен на двух винтах. Чтобы заменить его, потребуется в сервисном центре заказать аналогичную деталь.
