Что делать, если кнопки на микроволновке не работают

Как самостоятельно починить сенсорную панель микроволновки? — интернет-магазин Всем Запчасть

Можно ли устранить поломку микроволновой печи в домашних условиях, не имея особой профессиональной подготовки? Конечно, можно! Для того, чтобы без каких-либо проблем и осложнений провести ремонт, Вам потребуется только изучить эту статью и подготовить все необходимые инструменты и детали. Сегодня мы расскажем, как справится с наиболее распространенной проблемой современных СВЧ печей — неисправность мембраны сенсорной панели устройства.

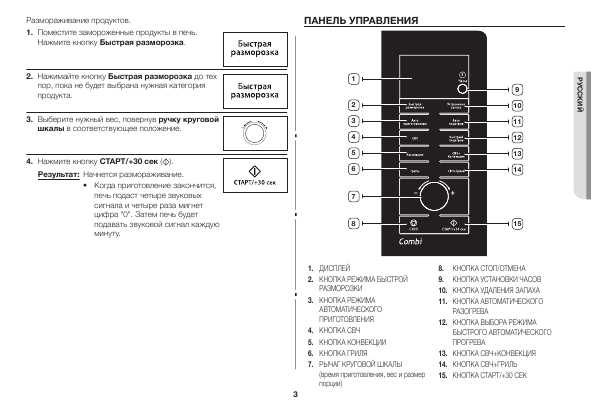

Как работает сенсорная панель?

Перед тем, как перейти к непосредственному ремонту сенсорных кнопок микроволновки, давайте определим, как же они функционируют.

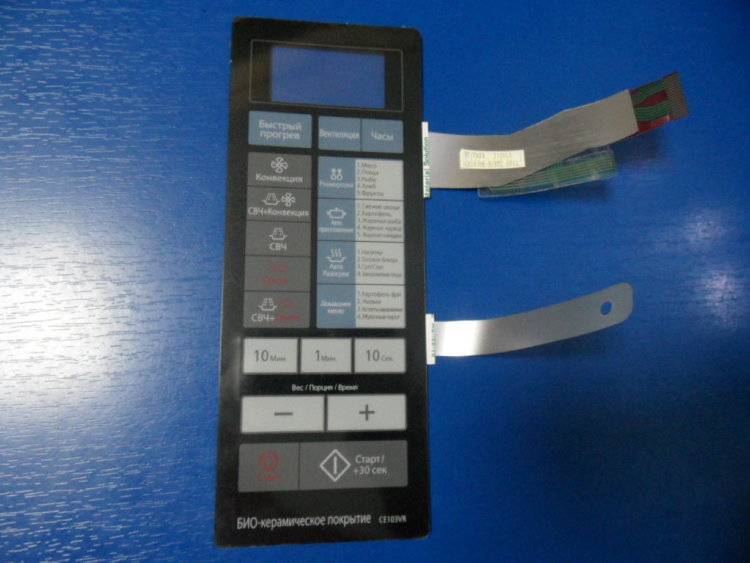

Сенсорная клавиатура микроволновки — простое устройство, состоящее из двух пленочек. На каждой из них симметрично расположены контактные площадки, соединенные токопроводящими дорожками. Когда Вы нажимаете на кнопку, пленки прижимаются, контакты соприкасаются, возникает импульс, который по проводящим дорожкам поступает к мультиметру.

Получается, никаких сложных процессов не происходит, а значит бояться тут нечего — заменить сенсорную панель можно и самостоятельно. Главное при этом — выбрать правильную панель. Но и тут наш магазин приходит Вам на помощь и предлагает широкий выбор конструктивных элементов для микроволновок всех известных производителей.

Причины, провоцирующие скорейшую поломку сенсора

Конечно, со временем контакты на клавиатуре стираются и перестают так чутко реагировать на нажатия, как в самом начале работы, однако внешние факторы могут ускорить этот процесс.

Прежде всего, это грубое обращение. Как показывает практика, 50% пользователей нажимают на кнопки микроволновки намного сильнее, чем это требуется. А ведь сенсор не терпит грубого обращения! Сильное давление приводит к тому, что кнопка просто “проваливается” и перестает реагировать на прикосновения. Вывод достаточно прост: будьте аккуратны со своей техникой.

Также не стоит забывать, что сенсорная клавиатура основывается на работе электричества, а значит частые скачки напряжения сети приводят к перегоранию контактов. Если Вы знаете, что в доме нередко возникают проблемы с электричеством, позаботьтесь о том, чтобы микроволновка была подключена к сети не напрямую, а через сетевой фильтр. Таким образом, перепады напряжения будут нивелироваться, а значит микроволновка прослужит намного дольше.

Эти простые советы могут помочь Вам уберечь себя от лишней головной боли, связанной с поломкой микроволновой печи.

А точно ли клавиатура сломалась?

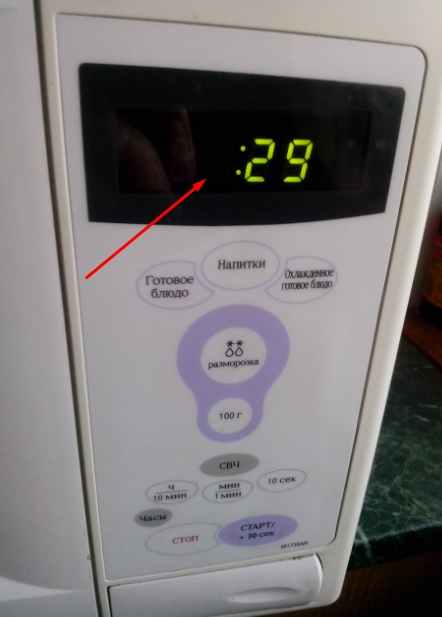

Ваша микроволновка не отвечает, когда Вы нажимаете на кнопки? А уверены ли Вы в том, что проблема кроется именно в них? Из раза в раз повторяются ситуации, при которых замена клавиатуры микроволновки не меняет ситуацию, и устройство все также не выполняет необходимые действия.

Все дело в том, что за эффективность отклика устройства на нажатия клавиш дисплея отвечает как сама электронная панель, так и микроконтроллер. Согласитесь, если даже панель будет идеально производить сигнал, без качественной его обработки микроволновка не сможет начать работу.

Чтобы предотвратить ситуации бесцельной замены сенсорной клавиатуры, мы рекомендуем Вам поступать следующим образом. Как только возникают неполадки в работе дисплея, разберите устройство, чтобы добраться до платы. Далее Вам нужно при помощи мультиметра проверить весь микроконтроллер на наличие вышедших из строя компонентов. Если хоть один из участков не отвечает, придется заменять всю плату. Если же никаких проблем с платой не обнаружено, можете смело заказывать новую сенсорную панель и устанавливать ее на место старой.

Что именно вышло из строя?

Так как конструкция клавиатуры на микроволновке имеет довольно-таки примитивную конструкцию, выйти из строя она может по 3-м причинам:

  • токопроводящие дорожки повредились;
  • кнопки начали “залипать”;
  • пропадает контакт в месте воздействия шлейфа и разъема на плате управления.

А как исправить каждую из вышеперечисленных поломок мы сейчас подробно рассмотрим.

Защитные реле

Прежде чем говорить про гриль, вентилятор охлаждения магнетрона, лампочку подсветки рабочего отсека и двигатель стола, хотелось упомянуть защитные реле. Контакторы обеспечивают полное отключение механизмов при открытии дверцы. Два рвут цепь питания (земля и фаза), одно обязательно контролирует работоспособность другого:

  1. Дверца открыта, кнопки реле отжаты, соединяются контакты, изначально нормально замкнутые.
  2. В этом случае цепь питания должна дважды порваться.
  3. Но во втором реле земля замыкается на фазу.
  4. Сработало первое реле – ничего страшного не происходит, уже цепь разорвана.
  5. Первое реле залипло, предохранитель выбьет, поскольку земля закорочена с фазой.

Не силовой предохранитель, помещенный в корпус и висящий под магнетроном, а расположенный на электронной плате. Учитывайте любопытные особенности защитных реле. Одно (третье) подает фазу на пусковое реле. Без этого подача напряжения на магнетрон в принципе невозможна. Силовой предохранитель оценивает расход энергии магнетроном. Если возникает нештатная ситуация, защитный элемент сгорает, уберегая генератор от поломки. Описанное произойдет, если включить пустую микроволновую печь, либо положите внутрь вилку, ложку, металлический предмет. Единственное окаймляющее золотистое кольцо тарелки способно спровоцировать нештатную ситуацию.

Ремонт сенсорной панели микроволновой печи

В этой статье мы рассмотрим причины неисправности, а также произведем ремонт мембраны панели своими руками. На примере микроволновой печки Samsung G2739NR.

Если ваша микроволновая печь ведет себя странным образом, включается сама по себе, во время работы увеличивает или уменьшает время подогрева или приготовления продуктов, кнопки не реагируют на нажатие, чаще всего проблема кроется в мембране сенсорной панели управления СВЧ печи.

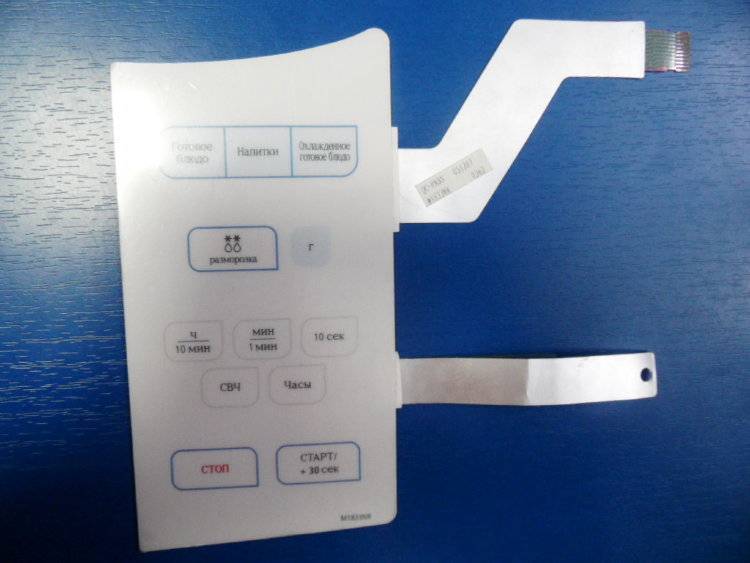

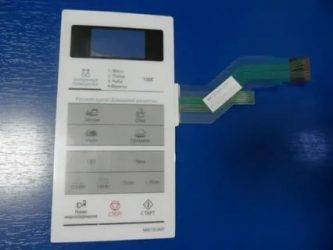

Клавиатура состоит из двух пленок, на которые нанесены токопроводящие дорожки и контактные площадки.

Причина неисправности, часто в продавленных от физического воздействия мембранах сенсора, которые от малейшей вибрации соприкасаются друг с другом.

Начнем с того что нужно убедиться в том что неисправен именно сенсор а не блок управления или микроконтроллер микроволновки. Для этого необходимо прозвонить мультиметром, плату на предмет вышедших из строя компонентов (это тема для отдельной статьи).

После того как мы убедились в правильности наших предположений, перейдем к ремонту сенсора  микроволновой печи. Для этого понадобятся:

  • Крестообразная отвертка или пятилучевая отвертка с отверстием внутри (Torx Tamper Resistant).
  • Канцелярский нож или ножницы
  • Пинцет (необязательно, но он облегчит работу)
  • Скотч либо изолента.
  • Клей ПВА либо Супер-клей

Внимание!

Перед тем как приступать к самостоятельному ремонту такой техники как микроволновая печь, необходимо помнить, что в ней проходят большие напряжения до 5 тысяч вольт  даже в выключенном состоянии (в СВЧ печи есть компоненты, которые накапливают электричество), что конечно же опасно для жизни!!!

Разборка микроволновки

Отключаем печь от сети 220V

Отверткой откручиваем все болты крепящие крышку печи (в некоторых моделях они даже на днище)

Аккуратно отсоединяем шлейф  мембраны сенсора от платы управления, клеммы от реле и т.п. (при этом либо запоминаем, либо записываем или фотографируем соединения, чтобы потом вернуть все на свои места)

Откручиваем пластиковую панель от каркаса печи

Откручиваем плату блока управления от пластиковой панели

Аккуратно (поддев ножиком и не повредив шлейф) отклеиваем пленку сенсора от пластика

Расслаиваем пленку с мембранной

Восстановление сенсора

С внутренней стороны мембраны по контуру кнопок необходимо проклеить скотч либо изоленту (главное чтобы материал был не токопроводящий) для того чтобы увеличить расстояние между пленкой и мембраной и исключить несанкционированное замыкание кнопок

После проделанной операции необходимо склеить обе половины и просунув шлейф в щель пластиковой панели аккуратно приклеить пленку на место, если клея недостаточно, то можно промазать места плохого соединения клеем ПВА или “Суперклеем” (в случае использования “суперклея” повторная процедура может повредить пленку)

Прикручиваем назад плату блока управления

Вставляем шлейф в разъем платы

Прикручиваем панель к корпусу микроволновки

Подключаем на свои места клеммы

Одеваем и прикручиваем крышку микроволновой печи

Ставим в микроволновку стакан с водой

Включаем в сеть 220V

Проверяем все кнопки

Если все кнопки работают только после нажатия на них (а не сами по себе), значит, операция по восстановлению работоспособности сенсора прошла успешно и печь можно использовать дальше.

P.S.

Данный способ не гарантирует долговечной работы сенсорной панели управления, так как пленка будет продавливаться дальше, что вызовет неисправность повторно.

Практика говорит о том что такого рода восстановления хватает от двух недель до полугода.

Удачи в ремонте!

Если вы сомневаетесь в своих познаниях электротехники,  хотите чтобы ваша микроволновая печь прослужила вам дольше, или просто  не хотите заморачиваться с самостоятельным ремонтом, можете воспользоваться услугами наших специалистов которые с удовольствием вам помогут в решении данной проблемы у вас на дому либо в мастерской.

Вызов мастера по ремонту микроволновых печей в Киеве

Что могло сломаться?

Такие ситуации происходят по разным причинам. Иногда случается банальный сбой в работе программы. Достаточно выключить прибор, вытянув шнур из розетки, подождать 10 минут, а затем снова включить и выключить. Если проблема была в программе, дверца разблокируется. Если же этого не произошло, причина неисправности более серьезная.

Дверная пружина

У современных моделей микроволновки дверца имеет сложное устройство. Одно из уязвимых мест в ней – это дверная пружина. По мере эксплуатации она имеет свойство ослабевать, а впоследствии могут возникнуть и проблемы с открытием/закрытием створки. В таком случае не обойтись без замены детали.

Крючок-защелка

Хотя производители используют качественные и долговечные материалы, на механизмы, которые участвуют в открытии и закрытии, постоянно выпадают повышенные нагрузки. Поэтому еще одна из распространенных проблем – поломка крючков-защелок. Когда дверцу захлопывают, эти элементы цепляются за штоки замков. Для открытия же нажимают на ручку: в этом момент крючки выводятся из зацепления. Если они заблокировались, тогда можно перевернуть прибор, отключив от сети, поставить на твердое основание. Далее в щель просовывают металлическую линейку и пытаются ею поддеть крючки, чтобы открыть дверцу. Но для дальнейшей эксплуатации защелки нуждаются в замене.

Пружина кнопки открытия двери

Внутри кнопки открытия двери установлена специальная пружина, которая участвует в механизме открытия/закрытия

Это еще одно уязвимое место, поэтому при проблемах стоит обратить на нее внимание. Со временем она изнашивается естественным образом и ломается

Ремонт сенсорных кнопок

Работы по разборке клавиатуры необходимо проводить очень внимательно и осторожно. В первую очередь, нужно расслоить трехслойный «сэндвич»

Для этого канцелярским ножом поддевают уголок одной из пленок, перехватывают его пальцами и плавно отделяют слой от основания

В первую очередь, нужно расслоить трехслойный «сэндвич». Для этого канцелярским ножом поддевают уголок одной из пленок, перехватывают его пальцами и плавно отделяют слой от основания.

Восстановление целостности токопроводящих дорожек

Перед началом проведения ремонтных операций необходимо визуально осмотреть пленки на предмет обнаружения следов окисления контактных площадок и повреждения токопроводящих дорожек

Особое внимание уделяют проверке их состояния в зоне расположения неработающих кнопок. Если визуально обнаружить повреждения не удалось, необходимо проверить (прозвонить) целостность дорожек с помощью мультиметра

Обнаружив обрыв токопроводящей дорожки, приступают к ее восстановлению. Для этого ее нужно тщательно обезжирить, а затем нанести на поврежденный участок слой специального клея.

После того, как клеящая смесь высохнет, тестером проверяют дорожки на проводимость.

Ремонт «залипших» кнопок

«Залипание» кнопок может быть вызвано рядом причин, среди которых чаще всего встречается чрезмерное надавливание пальцем на кнопку и загрязнение контактных площадок. Устраняют причины «залипания» путем незначительного увеличения расстояния между верхней и нижней пленками. Для этого сначала обе пленки тщательно обезжиривают, а затем внутреннюю поверхность одной из них аккуратно заклеивают скотчем или изолентой. При этом необходимо следить за тем, чтобы контактные площадки оставались открытыми. После окончания работы необходимо убедиться в том, что кнопки не залипают и обеспечивают надежный контакт при легком прикосновении.

Устранение дефектов соединительного шлейфа

Контакт в месте присоединения шлейфа чаще всего нарушается из-за окисления соответствующих дорожек. Поэтому первое, что нужно сделать, это тщательно их обезжирить. Иногда обнаруживается разрушение дорожек, что также приводит к нарушению контакта. В этом случае конец шлейфа нужно аккуратно подрезать ножницами на несколько миллиметров, затем обратно вставить в разъем и убедиться, что контакт восстановлен.

После восстановительных работ клавиатуру собирают, выполнив все операции в обратном порядке. Если оставшейся на пленках клеящей маски недостаточно для надежного скрепления слоев, то дополнительно можно нанести ПВА, исключая попадание клея на контактные площадки кнопок.

Собрав клавиатуру, ее устанавливают на переднюю панель и собирают корпус микроволновки, размещая все снятые детали на свои места. После этого печь включают в розетку электропитания и проверяют работоспособность кнопок.

Ремонт сенсорных микроволновок без посторонней помощи

Перед началом ремонта СВЧ печи обесточьте устройство

Но, несмотря на отключение подачи электричества, проводите работы с особой осторожностью, так как некоторые элементы системы могут сохранять заряд и выдавать его даже в выключенном состоянии

Мы рекомендуем Вам заранее подготовить все то, что может Вам понадобиться, а именно:

  • крестовую и плоскую отвертку;
  • нож с тонким лезвием;
  • скотч или изоленту;
  • токопроводящий клей, например, марки «KONTAKTOL».

Начальные действия всегда одинаковы, несмотря на то, какая именно часть сенсорной панели вышла из строя. Итак, начинаются работы со следующих действий:

Откручиваем винты крепления корпуса микроволновки, чтобы открыть доступ к “начинке”.
Отсоединяем контакты от разъемов

Лайфхак: подключить все контакты по завершении работ будет намного проще, если до отключения сфотографировать систему.
Открепляем защитную плату, открутив винты
Выкручиваем модуль управления.
Используя нож с тонким лезвием, осторожно отделяем сенсор от модуля.
Снимаем с панели управления пленки сенсора.. Далее осматриваем контакты и прочие элементы панели, чтобы найти причину повреждения и проводим соответствующий ремонт

Далее осматриваем контакты и прочие элементы панели, чтобы найти причину повреждения и проводим соответствующий ремонт.

Как разобрать микрволновку: инструкция пошагово

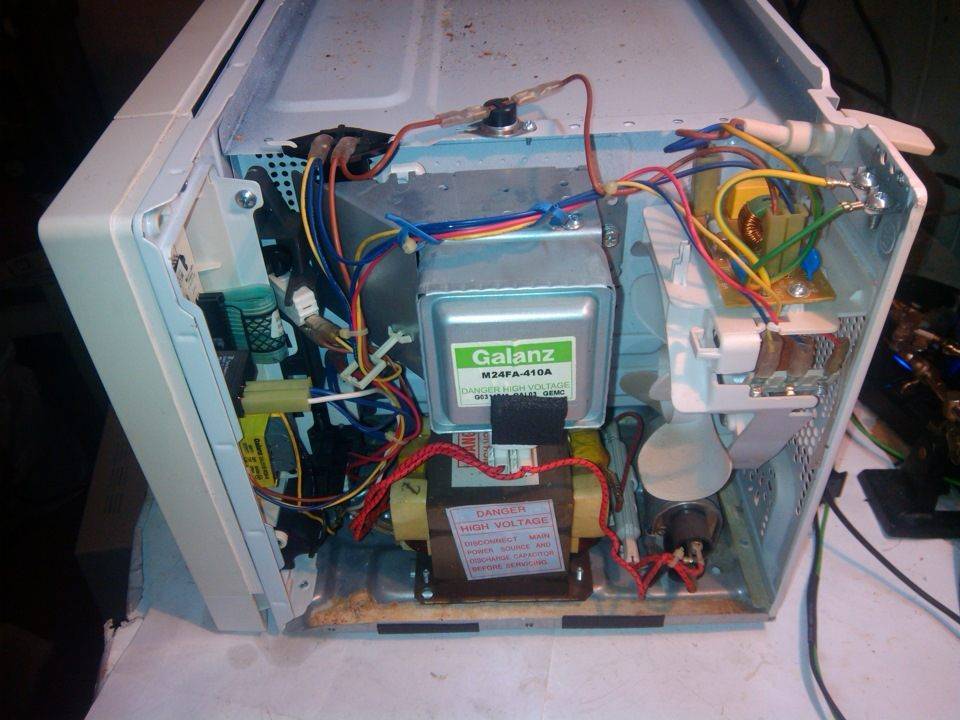

Как и любое техническое устройство, её разбирают в определённой последовательности.

Снятие кожуха

На первой стадии снимают кожух, для этого надо отключить шнур от гнезда питания, вывернуть крепёж с задней и боковых поверхностей печки. Когда кожух освобождён, он должен быть передвинут назад и поднят вверх.

Отключение кабеля питания

После того как снят кожух, можно приступить к снятию шнура питания. Отсоединяют выводы от фильтра и отсоединяют средний кабель питающего шнура.

Демонтаж передней панели и блока управления

Для демонтажа панели и модуля управления необходимо провести следующие манипуляции – отключить кабель от модуля управления. Извлечь крепёж заземления и крепёж, фиксирующий модуль. После того как будут отщёлкнуты пластиковые крепления, вытащить панель управления. Блок монтируют с помощью трёх винтов, которые надо удалить для извлечения. На последнем этапе необходимо снять индикационную панель.

Демонтаж дверцы

После того как блок управления вынут, допустимо приступить к снятию дверцы. Её открывают, и снимают ограничительную пластину с помощью отвёртки с плоским шлицем

При работе требуется проявлять осторожность. Одно неосторожное движение – и можно повредить резиновый уплотнитель

Затем поднимают и снимают дверку.

Демонтаж может оказать влияние на уровень СВЧ излучения. Предельный уровень не должен быть больше 4 мВт./см2.

После обратной сборки надо убедиться в том, что дверка и рама параллельны. По мере надобности выполняют настройку. Дверь должна быть установлена так, чтобы не было зазора между ней и шасси.

Читать также: Как изготовить печь для бани

Извлечение магнетрона

При снятии магнетрона надо отключить кабели от конденсатора и трансформатора. Вывести крепёж, который удерживает их на раме. Сборку разъединяют до тех пор, пока наконечник не выйдет до конца из волновода.

При извлечении нельзя допускать его соударения деталями, установленными рядом. Это может привести к повреждениям. После возвращения магнетрона на место, потребуется проверить уровень излучения. Он не должен превышать 5 мВт./см2.

Извлечение фильтра помехоподавления, диодов и других компонентов.

Для этого проделывают следующие манипуляции:

  • Отключают силовые жгуты от фильтра и удалить крепёж, фиксирующий провод заземления фильтра к задней стенке.
  • После этого удаляют фильтр. Для этого необходимо нажать на две пластиковые защёлки.
  • После того как будут отключены силовые жгуты от ёмкости, и выкручен винт, фиксируют заземляющий провод высоковольтного диода.
  • На следующем этапе отцепляют жгуты от реле тока и вентилятора. Затем удаляют крепление вентилятора и снимают.

Проводить извлечения фильтра следует с осторожностью, ведь в нём могут содержаться различные болезнетворные организмы

Извлечение лампы подсветки

Для того, что извлечь лампу подсветки отсоединяют провода от ламы и удаляют крепёж, крепящий воздуховод к магнетрону. После нажатия защёлок воздуховода достают панель индикации.

Вообще, извлечение компонентов СВЧ – печи проводится по одной схеме:

  1. Отключение проводов.
  2. Удаление крепежа.
  3. Изъятие компонента.

Как разобрать дверцу микроволновки

Вне зависимости от производителя двери имеют много общих конструктивных черт. В частности, любая дверка состоит из нескольких слоёв – несущего (его изготавливают из металла), защитного и внешнего, для изготовления которого применяют пластик.

Для разбора дверки потребуются нож и две шлицевые отвёртки. Первым делом отделяют рамку уплотнителя, на следующем этапе, удаляют внешнюю часть, она может быть закреплена при помощи традиционного крепежа или с помощью пластиковых клипс. И сразу же вытаскивают стекло. На этом разбор окончен.

Сломались сенсорные кнопки микроволновки — инструкция по самостоятельному ремонту

Если на микроволновке не нажимаются сенсорные кнопки, это говорит о том, что плата управления требует ремонта или полной замены.

Для проведения диагностики и ремонта в домашних условиях необходимо иметь под рукой следующие инструменты:

  • крестовая отвертка;
  • канцелярский нож;
  • мультиметр-тестер;
  • очиститель контактов или самая мелкая наждачная бумага;
  • спирт или обезжириватель;
  • токопроводящий клей для ремонта плат.

Отключаем электроприбор от сети;
Снимаем крышку корпуса СВЧ-печи, открутив отверткой несколько болтов крепления;
Извлекаем блок управления вместе с сенсором;
Аккуратно отсоединяем шлейф сенсорной панели;
Отсоединяем от платы верхнюю часть сенсора (непосредственно саму поверхность с кнопками управления). Для этого следует аккуратно отслоить при помощи канцелярского ножа уголок пленки, подцепить пальцами и плавным движением отклеить ее от основания;
Производим визуальный осмотр дорожек платы на предмет наличия следов окисла и других повреждений. Их следует искать в области расположения неработающих кнопок;
Прозваниваем дорожку. Для этого берем тестер, устанавливаем переключатель в положение звукового сигнала. Замыкаем контакты тестера, чтобы убедиться в его работоспособности (прибор должен подать звуковой сигнал). Затем один контакт тестера ставим на любой участок дорожки до предполагаемого места повреждения, второй контакт — за проблемным местом.
При этом прибор должен издать звуковой сигнал. Если этого не произошло — дорожка повреждена, ее необходимо восстановить;
Восстанавливаем целостность дорожки

Для этого зачищаем проблемный участок при помощи специального очистителя или наждачной бумаги, обезжириваем место ремонта спиртом.
Берем токопроводящий клей (следует обратить внимание на его срок годности, поскольку со временем состав теряет свои токопроводящие свойства), восстанавливаем дорожку;
Даем клею окончательно просохнуть (см. инструкцию)

Тестируем восстановленную дорожку при помощи тестера. Наличие сигнала подтвердит качественное выполнение ремонта;
Собираем все детали микроволновки, закрываем крышку корпуса, подключаем СВЧ-печь к сети, проводим пробный пуск.

ВИДЕО ИНСТРУКЦИЯ » alt=»»> Следует понимать, что подобные манипуляции позволяют избавиться от проблемы на некоторое время. Если кнопки микроволновой печи изрядно износились, рекомендуется полностью заменить весь сенсор.

Ремонт сенсорной панели микроволновой печи

Каковы признаки поломки панели в микроволновках «Самсунг», LG, Daewoo и других:

  • Устройство самостоятельно включается и отключается.
  • На нажатия не реагируют отдельные клавиши.
  • Кнопка открытия двери не срабатывает.

Часто на форумах задают вопросы: как открыть дверцу, если сломалась кнопка открывания? Как починить изделие? В любом случае понадобится снимать кожух и осматривать внутренние детали, чтобы понять, в чем дело.

Подготовьте инструменты:

  • крестовую отвертку;
  • тонкий нож;
  • пинцет;
  • скотч или изоленту;
  • клей.

Перед тем как приступить к ремонту, отключите СВЧ-печь от сети.

Как отремонтировать панель:

  • Открутите винты крепления корпуса микроволновки.
  • Вытащите контакты из разъемов. Желательно сфотографировать их расположение, чтобы в дальнейшем правильно подключить.
  • Выкрутите болты защитной панели.
  • Демонтируйте модуль управления.

  • Аккуратно задействуйте тонкий нож, чтобы открепить сенсор.
  • Снимите с панели управления верхний слой в виде пленки.

Осмотрите контакты и прочие элементы на повреждения, подгары.

Как починить технику, если проблема в замыкании контактов? Следуйте рекомендациям:

  • Чтобы исключить замыкание, нужно создать расстояние между двумя пластинами.
  • Для этого с внутренней стороны приклейте кусок скотча или изолирующей ленты.
  • Соедините две части и установите сенсор на место, восстановите подключение.
  • Если клавиши работают, значит, ремонт удался.

Возможна и другая проблема — окисление дорожек.

  • После разборки панели протрите окислившееся место растворителем.
  • Чтобы восстановить поврежденную часть дорожки, используйте токопроводящий клей. Нанесите его тонким слоем на место разрыва. Дождитесь высыхания. Соберите панель в обратном порядке.

Если это не помогло, возьмите на заметку опыт одного пользователя. После произведенного ремонта по описанным рекомендациям, работа управления не восстановилась. Тогда вместо клея была использована алюминиевая фольга.

  • Вырежьте тонкую полоску из фольги.
  • Приклейте к дорожке с помощью клея.

Подробный разбор ремонта показан на видео:

Если вы не занимались ремонтными работами ранее, лучше обратиться к специалисту. Электронное управление очень чувствительно, поэтому эксплуатируйте микроволновку бережно. Чтобы избежать проблем со скачками в сети, устанавливайте стабилизатор напряжения.

Принцип работы устройства

Прибор состоит из камеры разогрева пищи, волновода, магнетрона и обмотки (доставляет питание устройству). Таким образом для работы камера и магнетрон имеют соединение между собой с помощью волновода. Также печь имеет встроенный трансформатор и его обмотку.

Принцип работы заключается в подсоединении печи к электросети – напряжение поступает на первичную обмотку трансформатора, далее то проходит на вторичную обмотку и идет разогрев катода.

Стоит отметить – устройство в состоянии работы использует двойную порцию электричества, за счет чего молниеносно происходит разогрев продуктов. Для этого вступает в действие конденсатор, имеющий параллельно подключенный выпрямляющий диод. Контроль времени производит таймер на шестерёнках, которым возможно отрегулировать определенное время работы устройства.

Ремонт микроволновки Daewoo KOR-6L4B. Переделка управления с электронного на механическое.

Жила была микроволновка Daewoo KOR-6L4B. Три года трудилась в поте лица — производила микроволны, а потом приказала долго жить. Перестали работать 80 % кнопок на панели управления. Невозможно было выставить время и не включалась в рабочий режим. При проверке выяснилось, что кнопки управления (мембранная клавиатура) работают исправно. Все дело в электронике. Поиски платы управления или блока управления в сборе не увенчались успехом. Тогда было решено переделать микроволновку на механическое управление. Подробности переделки под cut. В офлайне цены на б/у механические модули начинались от $10. Поэтому было решено на Али купить механический блок управления и такие ручки. Таким образом за все было заплачено около $7. Вначале схема микроволновки


Красным цветом выделена плата управления. Реле 2 (Relay-2) управляет подсветкой и моторами вентилятора и вращения стола. Реле 1 (Relay-1) подает питание на высоковольтный трансформатор от которого через выпрямитель питается магнетрон. Принципиальную схему платы управления не привожу, т.к. она в дальнейшем не используется и была отправлена в утиль. У нас микроволновка в 99% случаев используется для подогрева готовых блюд. Т.е. в режиме максимальной мощности и устанавливается определенное время работы. Самый простой способ починки это поставить тумблер (кнопку) и с ее помощью подавать питание на подсветку, моторы вентилятора и рабочего стола, и конечно же на высоковольтный трансформатор. А время засекать по внешнему таймеру. Что очень неудобно. Второй более продвинутый способ это купить реле времени типа такого. Цена вопроса около $3. Но мощность будет все время максимальная. Третий способ это реле времени с регулятором мощности микроволновки, это тот вариант, который реализован автором. Немного отвлечемся и рассмотрим как регулируется мощность микроволновки. Существует два варианта, традиционный и инверторный. Второй появился сравнительно недавно и микроволновки с ним стоят дороже как минимум в 1,5 раза по сравнению с традиционными. Да и в переделываемой микроволновке используется традиционный способ. Рассмотрим его подробней. Мощность регулируется временем работы магнетрона. Если мощность 100% магнетрон включен постоянно. Если 50%, то магнетрон включен половину времени работы. Более наглядней процесс регулировки мощности показан на рисунке (слева мощность в процентах от максимальной, красный цвет — время включения магнетрона):


Фото приобретенного модуля:


Надписи черным фломастером написал я, т.к. белые цифры и буква были плохо заметны.


На нижнем снимке слева — ось регулировки времени таймера, справа — ось регулировки мощности. Расстояние между осями 7.5 см. Более подробное описание данного блока можно почитать здесь. Схема микроволновки с переделками приведена ниже:


Для справки — сопротивление обмотки мотора в моем конкретном случае 14,14 кОм. Вид микроволновки до и после переделки:


Первое фото из интернета, не успел сфотографировать свою микроволновку до переделки. Итог: микроволновка работает. Свои функции выполняет — микроволны выдает строго по установленным: временем и мощностью! К покупке рекомендую. Жду: вопросы, уточнения и конечно же критику. Если где не прав или ошибся — исправлюсь!

Возвращение к жизни сенсора

Обзор микроволновок Bosch с сенсорным управлением

Чтобы разобрать сенсорную панель, надо сначала отключить микроволновку от сети, а потом:

  • отвинтить болты, которыми крепится крышка микроволновки;
  • не спеша разобрать все имеющиеся соединения;
  • раскрутить винты на специальной защитной панели;
  • достать модуль управления из панели;
  • с помощью тонкого ножа отсоединить сенсорную пластину;
  • разделить пластину на две части;
  • проверить целостность проводящих дорожек на пластинах. В том случае, когда все дорожки целы, проблема может заключаться в замыкании контактов. Чтобы исключить замыкание, надо увеличить расстояние между пластинами. Для этого на внутреннюю сторону пластин наклеивается изолирующая лента или скотч;
  • соединить пластины и подсоединить к ним шлейф;
  • приклеить сенсор на место;
  • собрать микроволновку;
  • проверить работоспособность кнопок.

Все действия надо производить максимально аккуратно, чтобы не навредить прибору еще больше. Необходимо также понимать, что подобные манипуляции с сенсорной панелью – это только временное решение проблемы. Кнопки на ней будут продолжать вдаливаться, создавая новое замыкание. Избавиться от этой проблемы полностью можно только с помощью замены сенсора. Проведение данной операции лучше доверить специалистам, особенно при отсутствии опыта по ремонту микроволновок.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
