Ремонт основных неисправностей шуруповерта

Возможные неисправности инструмента – проводим ремонт сами

Если ваш инструмент стал работать хуже, или вовсе перестал выполнять свои прямые обязанности, пришло время диагностировать неисправности и постараться с ними справиться. Сначала проверяем провод на наличие повреждений и напряжение в розетке, для чего в нее можно включить любое другое устройство – телевизор или чайник.

Если напряжение меньше, придется менять аккумуляторы на новые. Если аккумулятор нормально работает, электропитание в норме, ищите проблемы в аппаратной части. Самыми частыми поломками считают:

  • Проблемы с работой двигателя;
  • Износ щеток;
  • Проблемы с работой кнопки.

Зная, как происходит подключение кнопки электродрели, можно быстро решить неисправность. Кроме того, проблема с работой дрели может возникать и из-за запыленности инструмента, ведь дрель «берет» и дерево, и кирпич, и другие материалы. А значит, вам следует позаботиться о том, чтобы очищать устройство после каждого использования – только так можно снизить риск сбоев в работе в связи с загрязненностью инструмента. Именно потому после того, как вы провели ремонт в квартире, сразу же чистите дрель.

Как произвести ремонт кнопки устройства? + (Видео)

Когда с аккумулятором все в порядке и зарядка проходит без проблем, но инструмент отказывается активироваться, то сделает проверить исправность кнопки устройства. Для этого придется разобрать устройство и на его клемах, идущих от кнопки, следует произвести замер напряжения мультиметром, которое поступает на входе кнопки. Проводить операцию необходимо при активной батарее. Если сигнал идет, то батарею необходимо извлечь и при помощи зажимов закоротить её контакты. На мультиметре необходимо переключиться в режим Ом. Кнопка шуруповерта зажимается до упора и измеряет выходное напряжение. Если величина показаний сопротивления на приборе стремится к нулевой отметке, то кнопка исправно работает. А это значит, что проблему стоит искать в щетках или других модулях электродвигателя. В случае обнаружения обрыва сигнала, кнопку рекомендуется починить, тем самым, вернув шуруповерт в рабочий строй инструментов.

Довольно часто проблемы с кнопками сопряжены с плохим контактом на клеммах. Можно просто произвести процедуру зачистки контактов наждачной бумагой и проблема будет решена. Главное, чтобы в процессе разборки и сборки устройства сделать все аккуратно, не потеряв детали.

Ремонт шуруповерта: как отремонтировать АКБ, трещетки, кнопку, патрон своими руками, двигатель, в чем причина, если не работает

Шуруповерты стали очень распространенным инструментом после массовой замены гвоздей на шурупы и саморезы, которые имеют несомненные преимущества.

На производстве шуруповерты применяются уже давно, а теперь выпускаются и для бытового использования. Как инструмент, шуруповерт имеет свои особенности.

Если их не принимать во внимание при работе с ним, то срок службы будет значительно сокращаться

Возможности и принцип действия

Шуруповерт можно рассматривать как усовершенствованную электродрель.

От классической дрели его отличают три особенности:

  • ограничитель крутящего момента;
  • реверс;
  • батарейное питание.

Первые две являются основными, бывают и сетевые шуруповерты. Главное назначение инструмента: быстрое заворачивание винтов. Для любого винта: с метрической резьбой или шурупа, или самореза, определена такая характеристика, как момент затяжки. Обычно он измеряется в Ньютонах на метр и практически это можно представить как гаечный ключ длиной 10 см, с усилием затяжки около 1 кг.

Обычно усилие шуруповертов ограничено величиной 2-2.5 Н*м. Этого достаточно для надежной затяжки большинства винтов, которые встречаются в повседневной практике в разных сферах: промышленность, строительство, ремонт техники, домашнее хозяйство. Ограничитель крутящего момента (трещотка) предохраняет заворачиваемые винты от поломок.

Шуруповерты решают и обратную задачу: вывертывание винтов и саморезов, благодаря реверсу. Наконец, батарейное питание с возможностью быстрой замены батарей увеличивает удобство и значительно повышает производительность труда. При работе от батарей персоналу нет необходимости переносить кабели и передвигаться с постоянной оглядкой на их расположение и длину.

Как разобрать инструмент?

Прежде всего, следует извлечь батарею из отсека, чтобы она случайно не выпала и не разбилась. Патрон освободить от зажатой биты или сверла. Затем нужно “располовинить” корпус. Для этого берется подходящая отвертка. Скорее всего шлицы в винтах крепления корпуса будут крестовыми. Иногда отверстия под винты бывают закрыты декоративными пробками, их нужно извлечь.

Инструмент, который может понадобится (упорядочен по мере убывания надобности):

  • отвертка с крестовым шлицем;
  • пассатижи;
  • съемник для стопорных шайб;
  • утконосы (для вытаскивания шплинтов и штифтов);
  • ключ торцовый 19 … 22 (для отворачивания патрона);
  • небольшой молоток;
  • тиски.

Винты расположены по периметру всего корпуса, всего их насчитывается около 10 или 15. Длина, как правило, одинаковая, но попадаются и длинные. Винты от корпуса отложите отдельно, чтобы не путать с другими, которые еще, возможно, будут выкручены. После выкручивания винтов верхняя (со стороны винтов) часть корпуса аккуратно отделяется.

Ремонт двигателя шуруповерта

При долгой работе с шуруповертом подшипники могут износиться или засориться.

Перед началом сборки электродвигателя шуруповерта с помощью тонкой проволоки, которая служит хомутиком, в щеткодержателе отводится каждая щетка, крышка устанавливается на прежнее место. При этом щетки освобождают и огибают корпус по краям, что способствует наилучшему прижатию задней крышки.

Если шуруповерт долго работает, то это может сопровождаться процессом искривления вала, относящегося к редуктору по причине сильных нагрузок и нажатия на инструмент. Патрон, наворачиваясь на вал, иногда вызывает при работе прибора сильное биение. Опорная втулка или подшипник вала может сильно износиться. В результате повреждения втулки или только подшипника, а не вала заменяют только их.

Иногда запуск двигателя невозможен на определенную долю секунды, то есть происходит его резкая остановка. Этому причиной может быть выход из строя редуктора. Зачастую неисправность возникает из-за поломки штифта, служащего креплением к сателлиту. Возможна замена водила или целиком редуктора, который может выйти из строя, если изношены зубцы шестеренок.

Если после проведения всех вышеописанных операций не были обнаружены неисправности в приборе, то необходимо сделать проверку состояния якоря и исправность щеток двигателя. При этом двигатель следует отсоединить от кнопки выключателя, а затем измерить сопротивление, присоединив тестер любого вида к проводам двигателя. Если сопротивление в цепи отсутствует полностью, то это может свидетельствовать о том, что щетки изношены. Неисправности в якоре двигателя при этом не исключаются, что может быть связано с разрывом обмотки. Вместе с тем такие виды неполадок могут редко встречаться.

Если якорь двигателя полностью сгорел, то двигатель устройства подвергают полной замене. Если произошел износ только щеток двигателя, то лучше сделать ремонт прибора самостоятельно. Перед началом ремонта следует плавно вскрыть корпус двигателя шуруповерта так, чтобы не повредить его края. Все этапы выполнения работ, связанные с заменой щеток, указаны выше. Возможно, что были изношены втулки якоря за счет магнита, который оторвался и стал соприкасаться с якорем. Капнув каплю специального масла на втулку, следует отключить двигатель, чтобы подождать, пока масло не разошлось по всем втулкам. Вместе с тем он все равно требует замены со временем.

Неисправности

Шуруповёрты, независимо от бренда, изготовлены по единому принципу, и поломки у них общие. Разделяются на механические и электрические. Наиболее распространённые неисправности:

  • выход из строя аккумулятора или его составляющих;
  • износ графитовых щеток;
  • поломка или некорректная работа регулятора оборотов;
  • нерабочий реверс;
  • выработка механических компонентов.

В последнем случае обычно изнашиваются шестерёнки, особенно в недорогих моделях – изготовлены из полимерных материалов вместо металла, подшипник вала, опорная втулка, штифты.

Признак неисправностиПричина, её устранение
Посторонние звукиИзнос подшипников якоря двигателя, редуктора, втулок. Компоненты нуждаются в замене, подшипники иногда спасает смазка
Вибрация, биениеИскривлён вал мотора либо редуктора
Биение патронаИзначально некачественная деталь, плохая фиксация патрона – необходимо завинтить крепёжный болт
Заклинивание, постоянная работа трещоткиПовреждение редуктора: смещение сателлитов, износ шестерёнок или подшипников
Не запускаетсяНеполадка с электроникой: не работает кнопка пуска, севший или сломанный аккумулятор, проблемы с зарядным устройством

В большинстве случаев отремонтировать шуруповёрт можно самостоятельно. Иногда приходится заменять целые узлы, ведь отдельные шестерни не продаются. При необходимости их можно поискать в сервисных центрах. Нередко ремонт заключается в удалении старой изношенной смазки и нанесении новой качественной.

Самый простой и практичный метод

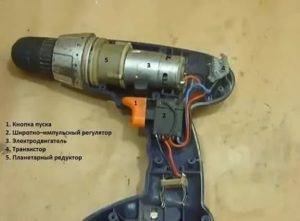

Схема электрических соединений кнопки шуруповерта и силового транзистора.

Для начала стоит подумать, а как можно легко произвести ремонт, потратив минимум денежных средств. Разумеется, полная замена конструктивного элемента, а в данном случае кнопки, позволит сэкономить денежные средства и выведет работу устройства на первоначальный уровень.

Сам шуруповерт разобрать достаточно легко. Для этого просто нужно взять крестовую отвертку и открутить по периметру все шурупы, которые здесь располагаются в качестве крепежного материала. Разобрав устройство, можно обнаружить, что оно имеет достаточно простое строение. Здесь располагается мотор, редуктор, кнопка с двумя проводами, которые соединяют ее с батарейкой, а также 2 провода, которые соединяют ее с двигателем.

Итак, самый простой метод ремонта заключается в замене кнопки, она просто отпаивается от мотора. Затем удаляется разъем, который соединяет ее с элементом питания. Стоит такой элемент конструкции достаточно недорого. Его сегодня можно приобрести приблизительно за 300-500 рублей. Далее, провода от двигателя к кнопке припаиваются на место, а те, которые идут к элементу питания, устанавливаются вместе с разъемом. Теперь можно снова устанавливать батарейку и проверять работоспособность инструмента. Если все в порядке, то смело можно констатировать тот факт, что все ремонтные работы проведены правильно и грамотно. Теперь можно собирать шуруповерт. Есть и еще менее затратный метод ремонта, при котором кнопка не меняется, а восстанавливается.

Замена режущего инструмента

«Хвостик» сверла шуруповерта закрепляется в патроне. Он бывает разных размеров, как и насадки. При неверной установке режущего инструмента шуруповерт может нанести урон рабочему процессу и вред здоровью. Например, по причине «неправильного» сверла могут получиться отверстия разного размера с поврежденной поверхностью. Острый элемент при «вылете» из патрона станет причиной серьезной травмы.

Большинство современных шуруповертов обладает кулачковыми патронами. Они состоят из корпуса цилиндрической формы, а также гильзы и кулачков. Когда гильза вращается по часовой стрелке, то кулачки одновременно прижимают сверло.

Процесс его замены несложный, но имеет ряд индивидуальных особенностей. Весь процесс можно описать следующим образом:

  • необходимо подобрать необходимую насадку (биту) для сверла;
  • затем нужно взять режущий инструмент и установить его в центр патрона (между раскрытыми «кулачками»);
  • после этого его следует закрепить, поворачивая гильзу по часовому ходу (при патроне ключевого типа ключ устанавливают в углубление);
  • крутим гильзу до закрепления насадки.

Поменять сверло несложно, но прежде необходимо вытащить предыдущее. Бывают следующие варианты развития ситуации:

  • стандартное изъятие сверла (патрон не имеет повреждений);
  • вытаскивание сверла при отсутствии ключа;
  • извлечение застрявшего режущего элемента.

При исправной работе шуруповерта проблем при замене его рабочего инструмента возникнуть не должно – операция элементарная. Для этого нужно взять ключ, который предназначен для ослабления патрона, и вставить его в углубление. Крутим против часовой стрелки. Раскручивание осуществляется за счет специальных зубчиков, которые имеются на предметах. Также существует еще один вариант изъятия сверла. Для этого включаем на шуруповерте режим обратного вращения, держим внешний корпус патрона и жмем на кнопку «пуск». Таким образом, сверло легко освободится.

При отсутствии специального ключа сверло можно извлечь с помощью крестовой отвертки или гвоздя. Его необходимо вставить в углубление на патроне и зафиксировать его половину. Противоположную часть патрона крутим рукой. Однако если подобное раскручивание не приносит результата, то берем газовый ключ или тиски – эти инструменты помогут усилить проворачивание патрона. Если предыдущие варианты по вытаскиванию сверла потерпели фиаско, то тогда следует прибегнуть к «тяжелой артиллерии». В некоторых случаях достать сверло затрудняют его внешние повреждения. В сложившейся ситуации необходимо расслабить «кулачки» с помощью газовых ключей и тисков. Полностью зажимаем патрон ключами и производим вращение (откручивание).

Радикальным вариантом при самой безнадежной ситуации станет скручивание патрона с шуруповерта. Для этого необходимо сжать его в тисках и с силой выбить режущий инструмент с внутренней стороны с помощью пробойника. Естественно, после подобной процедуры шуруповерт следует отнести в ремонт. Подводя итоги, стоит заметить, что процедура вставки сверла в шуруповерт довольно простая и с ней сможет справиться даже тот, кто ни разу этого не делал. Главное в этом процессе – следовать рекомендациям.

О том, как вставить сверло в шуруповерт, смотрите в следующем видео.

Как разобрать

Разборка шуруповерта выполняется на столе или иной ровной поверхности, чтобы избежать потери деталей или крепежа.

Шуруповерт

Чтобы разобрать шуруповерт, сначала необходимо извлечь аккумулятор, а потом выкрутить все винты

Затем корпус осторожно раскрывают, стараясь не повредить конструкцию. Если возникают затруднения, нужно еще раз осмотреть устройство

Возможно, где-то остался крепеж или же части соединены скобами, которые требуется удалить.

После того, как корпус раскрыт, поочередно снимают детали, раскладывают их на столе в том порядке, в котором они были извлечены. Можно сделать несколько фотографий, чтобы не ошибиться в процессе сборки техники.

Редуктор

О поломке этого узла сообщают сильная вибрация при работе, нехарактерные шумы или другие признаки. Для ремонта потребуется разобрать редуктор шуруповерта. Он включает в себя кольцевые шестеренки, шестерни-сателлиты, а также водилы. Все детали поочередно извлекаются из корпуса, затем тщательно вычищаются, смазываются.

Процедуру проводят на ровной поверхности, извлекая все детали, раскладывая их в правильном порядке, чтобы не испытывать проблем при обратной сборке.

Сама разборка выглядит так: снимается патрон, разбирается корпус, редуктор отделяется от двигателя. Далее убирается пластина, из корпуса извлекаются все детали, выкручиваются болты, соединяющие половины редуктора. Плоскогубцами регулируется диаметр пружины, чтобы улучшить включение передачи. Далее разбирается муфта – снимаются стопорное кольцо, шайбы, насыпной подшипник. Извлекается вал.

Неисправные элементы после разборки меняются на новые. Иногда, например, при искривлении вала, необходимо приобретение нового редуктора.

Двигатель

Если мотор не работает, проблема обычно связана с щетками, реже – с обмоткой якоря. В первом случае щетки меняются на новые. Во втором – потребуется поменять сам двигатель. Шестерня, запрессованная на валу этого узла, остается целой, ее нужно отсоединить специальным съемником или подручными инструментами. Затем деталь одевают на новый двигатель, используя молоток и твердую поверхность.

Кнопку

Ремонт кнопки шуруповерта обычно нецелесообразен, но иногда достаточно ее просто разобрать и тщательно почистить. Условно она включает в себя три узла:

  • кнопка управления включением и выключением, а также регулировки оборотов;
  • рычаг плавного пуска;
  • кнопка реверса.

Если деталь разборная, чтобы разъединить ее, нужно отыскать пластмассовые защелки и отогнуть их. Неподлежащую разборке кнопку меняют на новую.

Как произвести ремонт редуктора шуруповерта? + (Видео)

Поломка редуктора относится к одной из механических проблем с шуруповертом. К числу наиболее частых проблем с редукционным блоком относятся:

  • физическое искривление оси редукционного вала;
  • явный дефект рабочей поверхности шестерней;
  • выход из строя опорной втулки вала или оригинального подшипника;
  • поломка штифта, где фиксируются сателлиты.

Для исправления данных дефектов потребуется необходимость физической замены неисправных частей, поэтому доверить данный вид ремонта следует квалифицированным специалистам, способным грамотно и с точностью диагностировать поломку и устранить её.

Устранение поломок в механической части

Здесь большая часть неисправностей очевидна в отличие от электрической части. Но это не значит, что их просто устранять. Может потребоваться специальный инструмент и навыки. Но в отдельных случаях владельцы могут справиться сами.

Патрон

В шуруповертах обычно используют быстрозажимные патроны. В патроне шуруповерта находятся губки, которые затягиваются резьбовым конусом в направлении оси и удерживают хвостовик сменного инструмента. Эти губки передвигаются по резьбе на конусе и удерживаются в пазах втулки. В результате попадания грязи, абразива и плохой смазки происходит изнашивание трущихся поверхностей губок и конуса. Эти детали приходится менять.

Для того, чтобы разобрать и отремонтировать патрон, могут понадобиться съемники для выпрессовки его деталей из корпуса. Выбивать их молотком не рекомендуется из-за риска поломок некоторых деталей.

Двигатель


Двигатель шуруповерта может быть собран целиком в металлическом корпусе. В таком случае он имеет магнит вместо статорной обмотки возбуждения.

Это немного повышает его надежность, но может быть значительной помехой при ремонте.

Такие двигатели часто делаются неразборными и неремонтопригодными. В таких моторах используют подшипники скольжения. Если удается разобрать двигатель такого типа, то в нем может быть перемотан якорь или заменены щетки.

В случае, когда на моторе есть статорная обмотка, его корпусом и подшипниковыми щитами служит сам корпус шуруповерта. В таких двигателях используют подшипники качения с “вечной” смазкой, рассчитанной на весь срок эксплуатации. Иногда приходится менять их. Иногда ломается крыльчатка вентилятора от попадания посторонних предметов в щели вентиляции.

Часто приходится перематывать статор или ротор двигателя вместе с заменой изоляции в пазах, заменять изношенные щетки или протачивать коллектор, имеющий изношенную поверхность.

Регулятор усилия

Регулятором усилия чаще всего называют регулятор скорости вращения двигателя. Конструктивно он выполняется вместе с “курком”, кнопкой на рукоятке инструмента. Все детали собраны в пластиковый корпус. Внутри находится силовой MOSFET транзистор, который управляется от ШИМ-контроллера, выполненного в виде чипа с минимальным числом внешних элементов.

Сигнал управления получается от переменного резистора, связанного с движком (ползунком) кнопки. Повреждается сам переменный резистор – попадающая пыль стирает углеродное покрытие и обороты регулируются рывками или совсем отказывает. Замена на аналогичный помогает решить проблему.

При осмотре имейте ввиду, что полевые транзисторы чувствительны к статическому электричеству, которое выводит их из строя, и принять против него меры: заземляющий браслет, одежды из натуральных материалов.

Не работает трещотка

Трещотка, как запросто называют ограничитель крутящего момента, выполняет в шуруповерте важную роль, поэтому должна работать всегда исправно. Ее устройство состоит из зубчатой полумуфты, которая удерживает редуктор относительно его корпуса, и второй полумуфты из шариков, подпираемых регулируемой пружиной.

Чем больше усилие регулирующей пружины на шарики в корпусе, тем больше зубчатая втулка удерживается от прокручивания. Если тормозной момент превышает момент сопротивления муфты, шарики начинают перекатываться по зубьям, и таким образом ограничивается крутящий момент. Регулятор усилия пружины имеет шкалу снаружи в Ньютонах.

В этом узле часто наблюдается износ “короны” – зубья втулки стачиваются шариками и момент затяжки шуруповерта уже не только не соответствует шкале, но и сам по себе делается совершенно недостаточным. То же происходит при поломке регулирующей пружины. Неисправности устраняются только заменой деталей на новые и полностью аналогичные.

Редуктор

Наиболее нагруженная часть механизма, требующая смазки и боящаяся попадания пыли из твердых частиц, да и волокон тоже. Редуктор содержит две планетарные ступени с большими шестернями и сателлитами – по 3 или 5 штук на ступень. В корпус редуктора входит и зубчатая втулка ограничителя момента.

Поломки в механической части — как устранить

Неисправности в механической части инструмента обнаружить легче, чем в электрической составляющей. Это связано с тем, что любые механические дефекты слышны. К основным признакам механических неисправностей рассматриваемых устройств относятся:

  1. Возникновение посторонних звуков
  2. Вибрация и бой зажимного патрона
  3. Слышна работа двигателя инструмента, однако патрон не вращается

Чтобы починить прибор, и устранить механические неисправности, понадобится, прежде всего, разобрать корпус. Зная устройство шуруповерта, не будет трудно устранить возникшие поломки в механической части. Если возникают посторонние звуки, что говорит о причине износа втулок и подшипников якоря мотора, то эти элементы нужно заменить. При износе подшипника и втулок нужна их замена, но для начала эти детали надо купить. При покупке могут возникнуть трудности, так как найти запчасти на устаревшие модели инструментов практически невозможно.

Это интересно! Перед тем, как ставить новый подшипник, следует его хорошо обработать смазочными веществами, например, Литол-24 или Солидол, а еще лучше специальными смазками.

Кроме выхода из строя подшипника, на шуруповерте может поломаться редуктор. К ряду неисправностей данного устройства относятся:

  1. Вал редуктора искривляется от воздействия больших нагрузок
  2. Рабочие поверхности шестерней изнашиваются
  3. Изломывается штифт, на котором крепятся сателлиты
  4. Изнашивается подшипник или опорная втулка редуктора

Чаще всего из строя выходит именно редуктор, а точнее, его составные детали — зубчатые колеса. Причинами выхода из строя редуктора являются:

  1. Неправильная эксплуатация инструмента
  2. Сильные нагрузки, на которые не рассчитан прибор
  3. Отсутствие смазки
  4. Материал, из которого изготовлены устройства

Если шуруповерт «старой закалки», то есть его редуктор состоит из стальных шестеренок (вместо пластиковых), то целесообразно его отремонтировать, чем покупать новый. Для этого прибор нужно разобрать, произвести его осмотр и отыскать причину неисправности. При ремонте редуктора требуется очистить механизм и детали от устаревшей смазки, и нанести новые смазочные вещества. Если имеются поврежденные шестеренки, то их нужно заменить. Не спешите утилизировать неисправные зубчатые колеса, так как понадобится купить точно такие детали (возьмите их в качестве шаблона).

Это интересно! Если на инструменте установлены пластиковые шестерни, то менять их на стальные не рекомендуется. Причина заключается в том, что пластиковые шестерни под воздействием больших нагрузок ломаются, что уберегает двигатель от сгорания. Если на устройстве с завода установлены металлические шестеренки, то это говорит о том, что двигатель имеет большой запас мощности.

Чтобы при самостоятельном ремонте механической части шуруповертов не возникало лишних вопросов, ниже есть таблица, в которой указаны основные признаки механических неисправностей, а также способы их устранения.

Признаки неисправности инструментаСпособы устранения неисправности
Возникновение посторонних звуков и гулаЕсли при работе инструментом начинают появляться посторонние звуки, то это говорит об износе подшипников. Для устранения поломки нужно проверить целостность подшипника якоря мотора и редуктора. Если подшипники исправны, надо также проверить целостность втулок, так как они также изнашиваются. Чаще всего изнашивается опорная втулка вала подшипника
ВибрацияИскривление редукционного вала, что способствует возникновению сильного биения и вибраций. Для решения проблемы нужно разобрать корпус, оценить поломку и принять соответствующее решение о замене детали
Возникает бой зажимного патронаЕсли обнаруживается биение патрона, то нужно проверить качество его фиксации. Крепится деталь болтом, который находится внутри детали (чтобы увидеть болт, следует развести губки). Для завинчивания патрона, болт надо вращать не в правую, а левую сторону, так как он имеет обратную резьбу
ЗаклиниваниеЕсли заклинил инструмент, о чем говорит работа мотора, но при этом патрон не вращается, то нужно разбирать корпус и проверять целостность редуктора. Заклинивание инструмента говорит о смещении сателлитов, нарушении целостности зубчатых колес или нарушение целостности подшипника. Чтобы устранить поломку, нужно разобрать шуруповерт и найти причину заклинивания
Трещит и прокручивается на положении переключателяНеисправность редуктора. Для устранения нужно разобрать инструмент, и осмотреть целостность механизма

https://youtube.com/watch?v=Jr_xq9ZvvdE%3F

Особенности строения планетарного редуктора

Планетарный редуктор всегда выполнен в отдельном корпусе. Он состоит из нескольких частей:

Устройство планетарного редуктора шуруповерта

  • солнечная шестерня;
  • сателлиты;
  • водило;
  • кольцевая шестерня.

В дешевых моделях данные элементы изготовляются из пластмассы, в дорогих – из металла. Редуктор шуруповерта у каждого производителя имеет свои конструктивные особенности, поэтому во время ремонта это нужно обязательно учитывать.

Кольцевая шестерня является одной из важнейших деталей в составе данного рабочего узла. Она имеет цилиндрическую форму и содержит по контуру зубья, по которым вращаются сателлиты.
